老人同好会で播磨町（明石市の隣）まで走ってきました。


無線や電子工作大好きの爺々の戯言を言い合う集会です。

デジタル通信の先駆者様が居ますので、Ｄ－ｓｔａｒ　Ｗｉｒｅｓ　ＤＭＲについて講義を
受けてきました。先ずは　横文字の単語の理解から始めないと前へ進めません。
（リフレクター、ホットスポッチ、ノード、ヒュージョン、ＧＭＳＫ、Ｃ４ＦＭ　etc もう大変・・・・）

戦利品
・先日、ダイオードの特性が揃ったのが欲しと言ってたら、シリコンダイオード"1S1588"を
200本入りを持参してくれて、「この中から選別して」　と。　有難や～

・400ｘ300ｍｍくらいのベーク基板6枚　廃棄品だそうです。　　アース板に使用予定

・トロイダルコア
　これもマッチング用のコア持ってないか？の回答
　バーチカルＡＮＴ　の給電点マッチング用

・2ＳＣ460の代替品に使えるトランジスタ　メンバが１０００本入りを購入したので御裾分け６0本貰う。

・元某電子メーカーのＯＢから　　1000Ｐのコンデンサ　400個を強制配給

沢山、貰ってきたけど、死ぬまでに使いきれないな！　（笑）

買い忘れが有ったので、又ハム屋へ行ってきた

ジャンクコーナーで昨日、見かけなかった物が

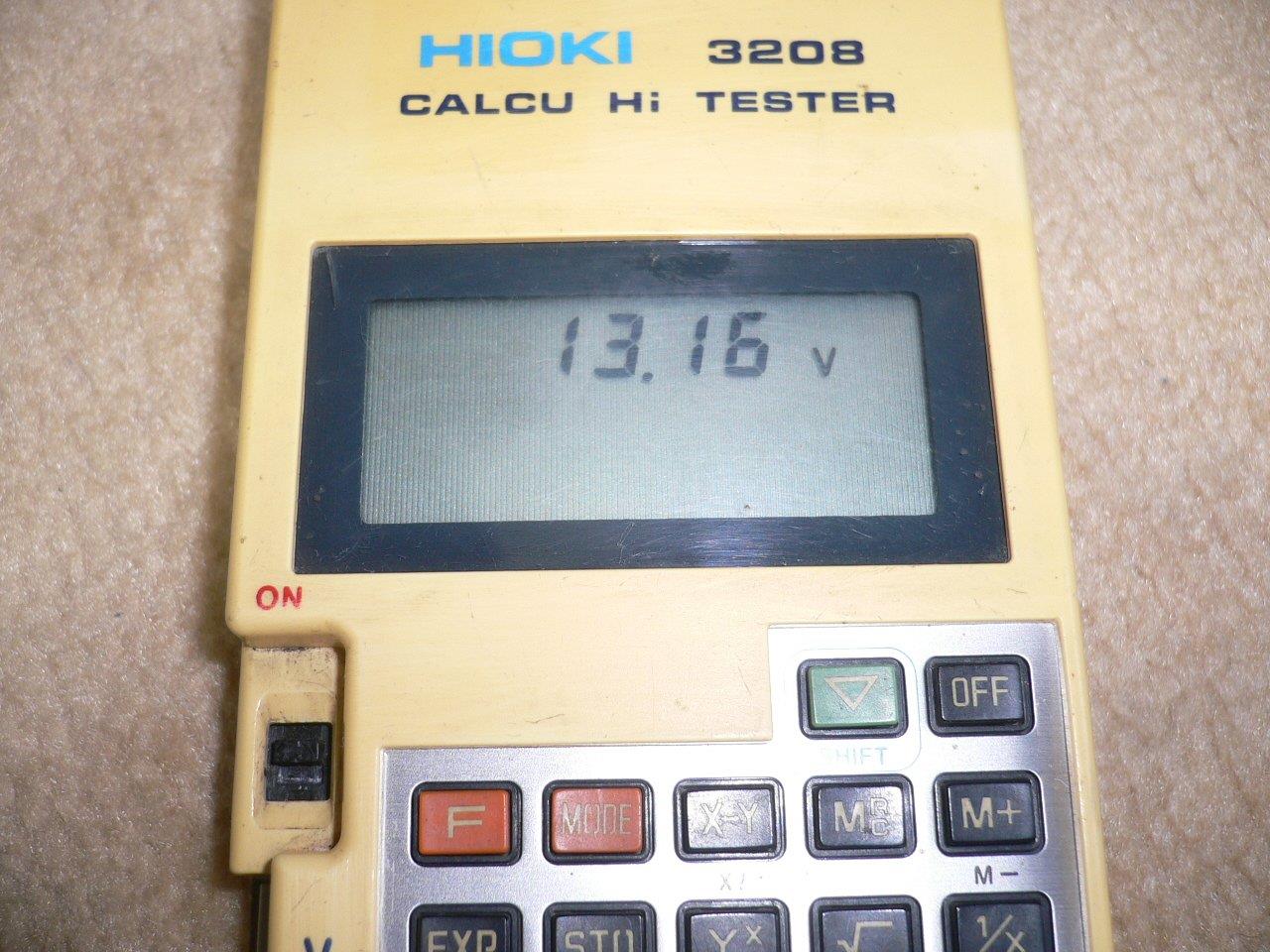

関数電卓＋テスターが１００円　

（部品取り表示してたが、何処を部品取りするんやろ？）

関数計算はPCで遣ってたので、電卓部分でも生きてればと購入。

案の定、電池が内蔵されたままで、端子が液漏れで錆び付き、折れています。


端子を半田付けやり直して、ON！


・電卓　加減乗除はOK（関数は詳しい操作が分からない）
・テスターも　電圧表示OK（これも詳しい操作が分からん

ハム屋　＝　Ham shop

特売品、ジャンク品が出ていないか訪問

真空管やトランジスタ時代のパーツは　叩き売り状態
抵抗やコンデンサー類も　表面実装用以外は　格安

タカチのプラケースが格安

大きいのが５０円　小さいのが１００円　　明らかに売れ筋価格だ


新品のボリューム（５００Ω）は６８０円　本来の価格だが、田舎は高い～


モツレてグジャグジャになってた、ホルマル線　１０円　約１０ｍ
キンクを作らんように解きなおし済　　（釣り糸解くより簡単）


新品の０．８㎜は３８０円

としさんの製作記事を拝見して、私も食指が動きだした。

以前、オペアンプを使ったＱＲＰパワー計。
目盛りが直線でなくパワーが大きくなるほど見辛くなって来る。


対数圧縮するＩＣを使へば良さそうだが、ダイオードを使った2乗リニアライザを試してみたい。

ネタ元　ＣＱ誌　２００５年６月号（ＣＱ誌の製作記事はＰＤＦにして保存しています）　


原稿元　３Ｄ無線クラブ

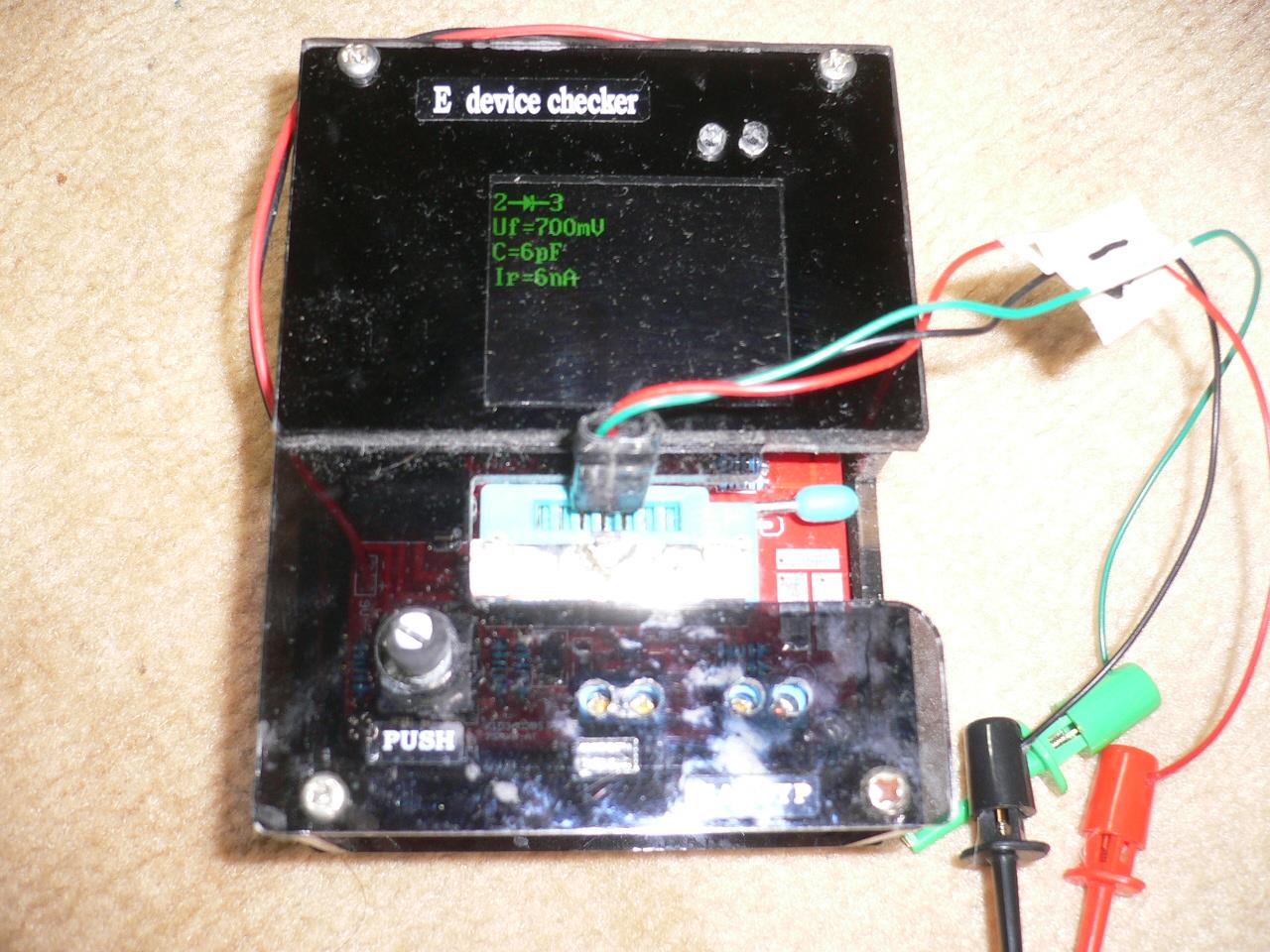

パーツは、ほぼ揃ってるがジャンク交じりで・・・　特にダイオードの特性が気になってチェック。
同一基板から外したSWダイオードなんで、近似値が得られると思ったが・・・NG！
・しかしDiも、温度（指先で触れる）変化で、Vfも変化するんですね～～基準がコロコロ変わったら困る。


メモ書きの数はＶｆ値


習近平さんの国へ発注だ～。１００本入りから選別すれば揃うかな？

以前のカップラーの状況


中華製　セラミックロータリースイッチが着荷（日本製のセラミックと一寸違うような？）


補強を兼ねたパネル板作り
お菓子の缶なので、ペコペコするから補強！


ＣＡＤ図面を当てて、ポンチ打ち


このバリコンは本来カップリングで繋ぎ延長シャフトを付けて使用するタイプで、取付ビスが
パネルに出てしまうので、苦肉のごまかし策


ローターリＳＷとコイルの半田付け


在庫していたジャンクのＳＷＲ基板を取り付けたが、元々ＣＢ用なのでレベルが低い。
ナントか精度ＵＰと頑張ったが、基板の残留ＳＷRが下がらない。目安だから新しく
作るまでもないので　これでＯＫ。（妥協）


上蓋にメーター取付穴開け
何時ものＣＡＤ部面貼付け


肩こりしながら、ヤスリで仕上げ。


化粧パネル


メーターのSet用指針が左方向なのでボリュームも、左回しするとR値が下がように半田。（逆接続）


完成　試運転は後日
