世の中、コロナ肺炎で大騒ぎ中、私もその対策で、マスク掛けにウエットティシュと
携帯アルコール持参の重装備で訪問


会場


会場の入り口にメーカーブース



会場内
ジャンクのゴミで加齢臭と爺々の熱気で充満

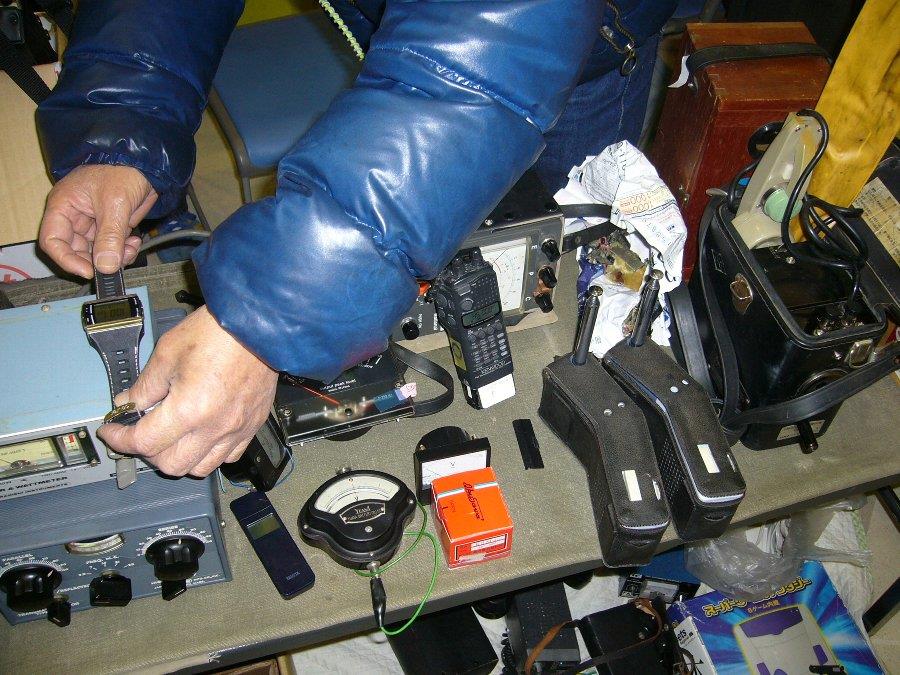

大好きな、ジャンク品のブース（会場内ほぼ全て）














先日、ヤフオクの落札品より、ハイスペック。　はやまったな(笑)！


ジャンク物購入　


パクリで作ってみたいパドル　上手に作っている。


良いものは、古くても高価


キットのアナライザー　頒布価格4000円　少量で売り切れ


梅田経由で日本橋へ
日曜日なのに梅田の地下街がガラーンとしている


日本橋の通りもこのありさま、　中国人が来なくなると、静かでけっこな事だ


久々の　デジット


で購入品　ラズパイは次回にして、取敢えずLinuxから。


帰宅しての落ちは　此れ　玄関わきに置いてあった
頭から、つま先まで、たっぷり振りかけてから、屋内へ

この関連アップはここ

1円で落札した”IC-250”が届いたので、早速、簡単に動作チェックをした。
送受OK。　Vol、SQもガリOK。パワーと感度（多分落ちてるハズ）は後日詳細チェックする。


TSS申請や、改造の為、ICOMのHPからマニュアルをDLしたが、最近のアイコム取説には
系統図や回路図は削除されてる。

国内では、著作権の問題で掲載しないようです。
40年の昔のリグなんだから、版権は切れてるのでは？掲載しといて欲しいナ。

裏蓋開けて、基板を眺めながら回路を追っかけないかんのかと考えながらも、海外の
ICOMサイトを検索したら、キッチリ、回路図、系統図が掲載された取説をDLできました。
文化の違いなのかな～？　改造方法まで掲載されています。（全て、英文表記）

気を付けなければいけないのが、出力や周波数帯、レピーター等の違いによる国内と海外の
型番違い。国内のIC-250は海外で同等品はIC-240でした。

取説では25Khzのステップ（144.000⇒144.025⇒144.050・・）になっていて基準発振Xtalは
12.8Mhz。回路図を眺めると該当品は10.24Mhzになっている、どっちやねん？

ホンダから案内状が届いていたので覗いていきた。


箱バンやトラック好みなので、展示車にあまり興味は無し。



レーシングカーの展示　まさにマシーンの塊です。

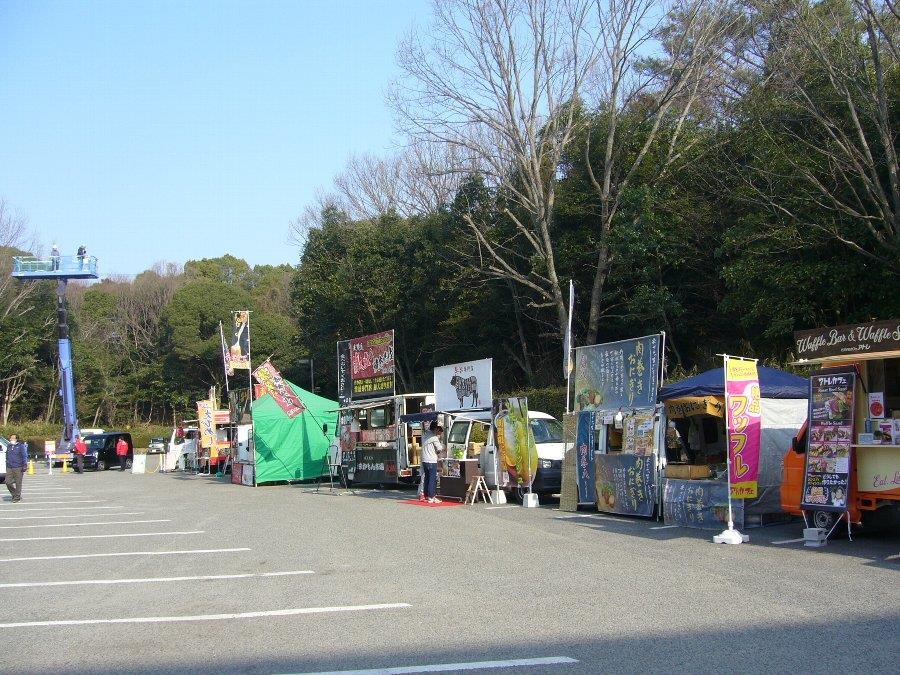

場外のブース


こちらに興味津々


お土産は　ロゴ入りタオルと、抽選の景品「もち麦１Kg」＋うまい棒

尼崎へ行く前にジャンクに手を出してしまった。
会場でジャンクあさりの楽しみが無くなるな～！。(笑)

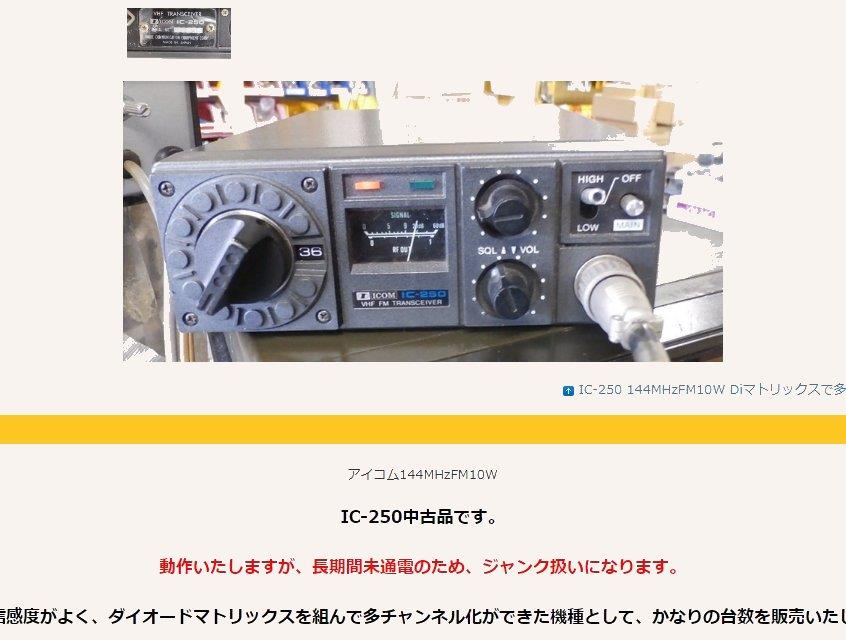

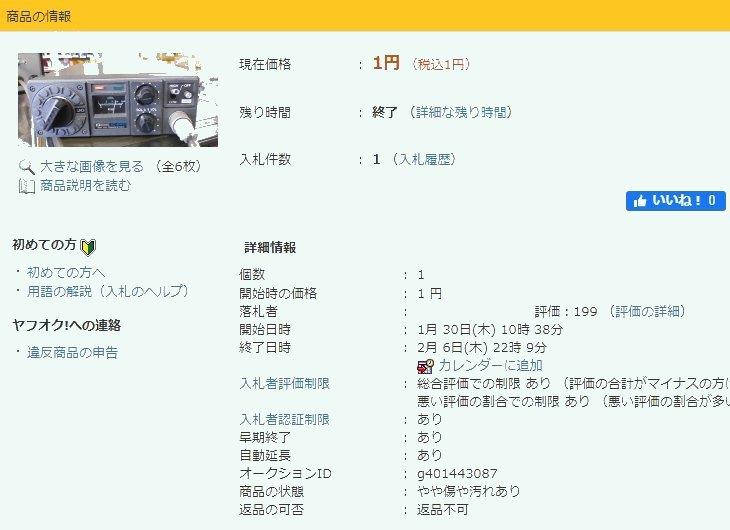

落札価格1円　送料800円　

お遍路出発前に、入札しておいたけど
まさか1円で落ちるとは(笑)。

商標はICOMでも社名が井上電機の時代で無かったか？
IC-250　144Mz帯　FM　10W機。　PLLの初期リグ。




他にもヤフオクには、沢山格安が出品されていたが、この時代のPLLは周波数保持用の電池を
繋がづに電源をOFFにすると、初期値（4.48）に戻っていまったように思います。

しかし、IC-250はダイオードマトリックスだったので戻らなかった。
Xtalを購入しなくてもダイオードの組合わせでチャンネルの追加ができた（できるハズ）。
これで、APRS専用に使おうと思ってるので、エンジン起動の度に4.66の設定をしなくて済みます。

当時、ボーナスで購入予定してたが、ハムショップで新型のIC232を薦められて縁が無かった。
40年以上過ぎてまさか手に入るとは・・・

この前はここ

基板上にGPSモジュルを繋いでも、本来の動きをしてくれない。

症状
・GPSモジュールのLEDが点滅状態（衛星をキャッチ）にならない。
　電源と繋いだままにしてると、時折、点滅状態（稼動中）になる時がある。
・点滅状態（稼動中）でも、APRSビーコンが飛ばない
・たまビーコンが出ると、出っぱなし（送信）で止まらない。

それなら、次にGPSを疑いの中身を読んでみよう（要は動作チェック）と苦手な分野にトライ。

GPSにUSBシリアル変換を繋いだら、簡単にGPSの内容が読めると思っていたが、そうそう
簡単にいかない。
PCのドライバ―はデバイスマネではOKのように見える。（接続し稼動できる）ハズ。　


ビットレート、COM番号も合致なのにPCが変換器を認識しない。ソフトが絡んで
くるとややこしい。
Teraterm　GPSviewersも認識しない


GPSのチェックの為に、USBシリアル変換を購入したのだが、ネットからダウンロードした最新のドライバは使えないようだ。
対処方法をネット検索したらPL2303（変換器）のドライバーを古いのに差し替えたらOKとの書き込みを発見した。
再度、2010年頃のドライバーをDLして、手作業で旧型のドライバーに入れ替えした。
win７では最新ドライバで稼動するがWIN10ではドライバのグレードダウンが必要のようだ。

＊一説には中華のパチモンの変換器を使えなくする為に、ご本家さんが最新のドライバーに手を
加えているようです。私の変換器もそのパチモンだったのが原因。
結局、秋月Q&Aでは中華パチ物は旧型（XP～７）のドライバが推奨になる。


又、GPSの端子もRS232ピンからTTLピンに変更したら読込がOKとなりました。


tera termの画像　何かいっぱいDLしてきます


しかし、読み出したデータが何か変な状況です。　人工衛星をキャッチしない。


30分後キャッチしたが、暫くするとダウン、スタートの繰り返し。



PICマイコンの破損疑いは、稼働中のPicと交換してテスト走行したら、グーグル地図に軌跡が
出てきたので壊れて無いのを確認できた。

結論
生きている思ったGPSモジュールは破損（と思う）している。
余剰パーツで作成と思ってたのだが、基板が此処まで完成しているのに中止も惜しいし中華へ
新しくGPSモジュルールを注文した。

・中華製GPS　RS232レベル　9600bps、20日程先（多分無理）まで一時中断。

だけど、今中国は肺炎と春節いつ届くやら。1週間前の注文確認が未だ返って来ない。
