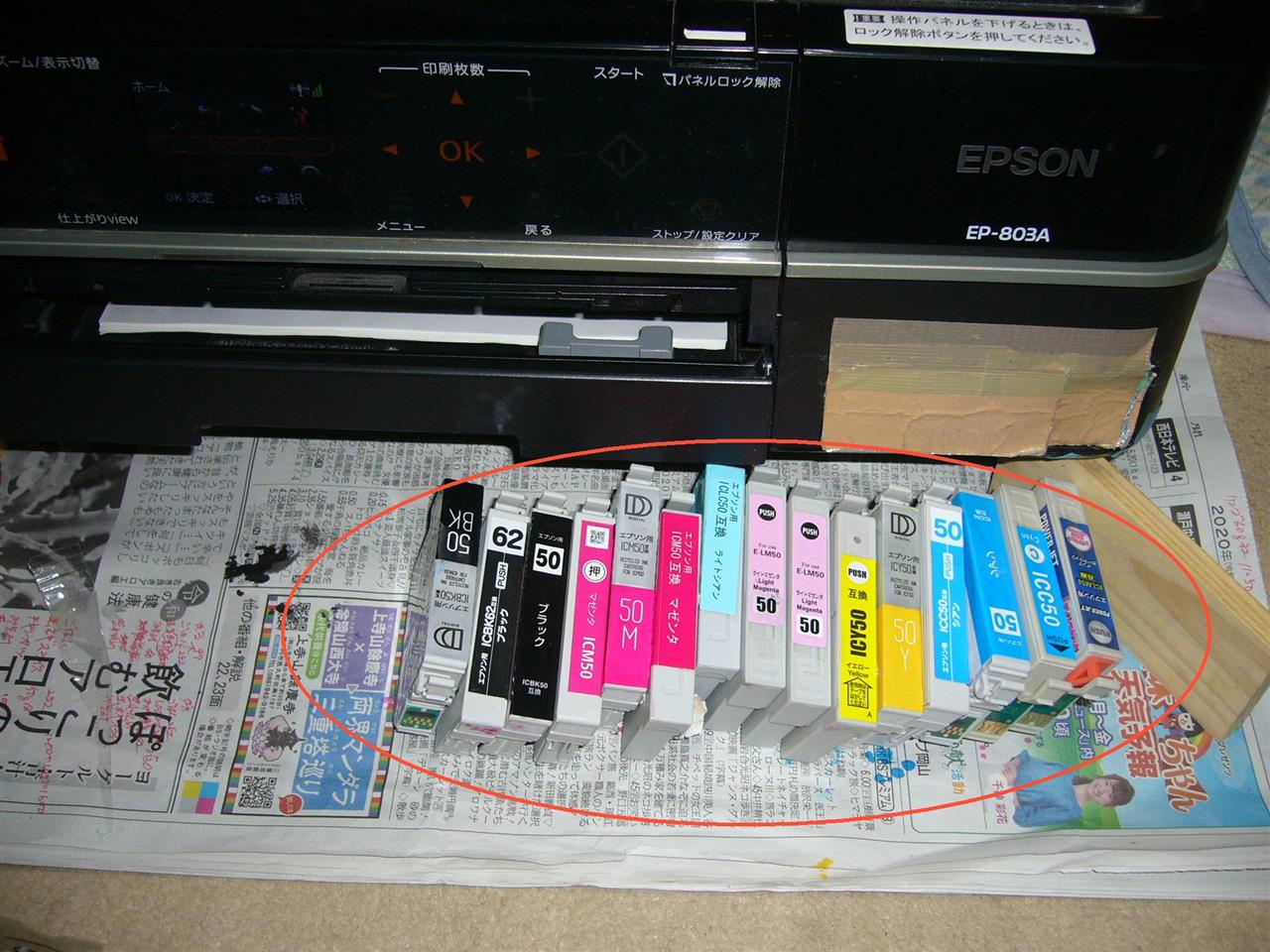

エプソン　EP-803A　複合（コピー、スキャナ、PDF変換）プリンター

たまにしか、使わないのに使おうと思ったら、インクが糞詰まり。
インクラインのチューブにエアが混入して、ヘッドクリーニング操作ではなかなか抜けない。


ヘッドの掃除だけで、エライインクを使ってしまった。
印刷回数を記憶するので、糞詰りでインクが出ていないのに、インク切れの表示が出て
使えなくなる。
カートリッジの記憶にリセットを掛けてもアプリのバージョンアップのため以前のように
満タン表示に戻らない。余計なバージョンアップだ。（メーカーの策略だ）


いくら遣ってもエア抜きできないので、中断。

しつこくクリーニングを遣ったので内部にある、廃インクトレーの交換メセージが出てきた。
これも実質的な汚れを認識するのでなく、印刷回数をカウントして表示が出るようだ。
これが表示されると使えないので取敢えずアプリでリセット掛けて初期値に戻した。
今後のために廃インクパッドを交換しておく。

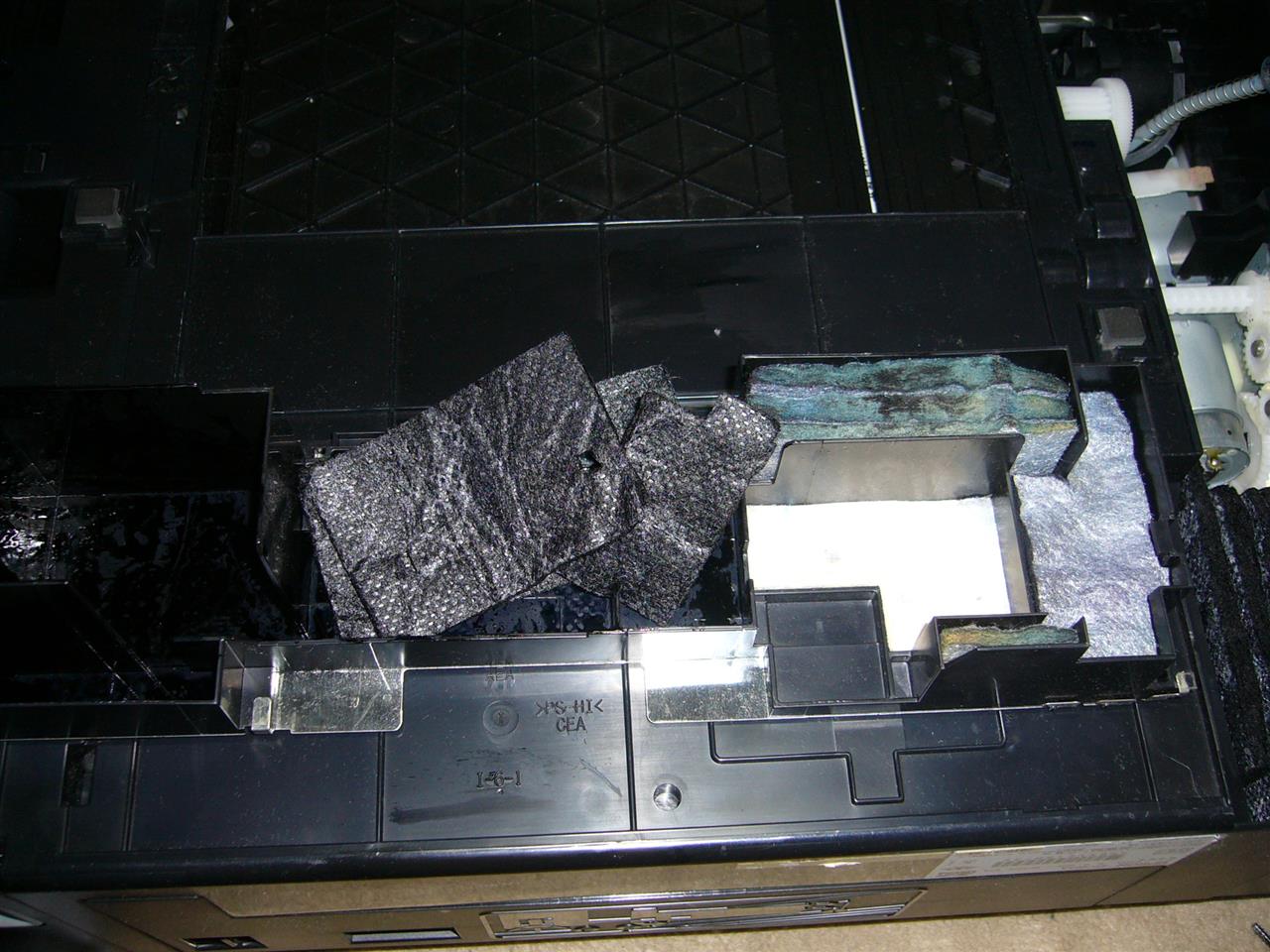

廃インクトレー

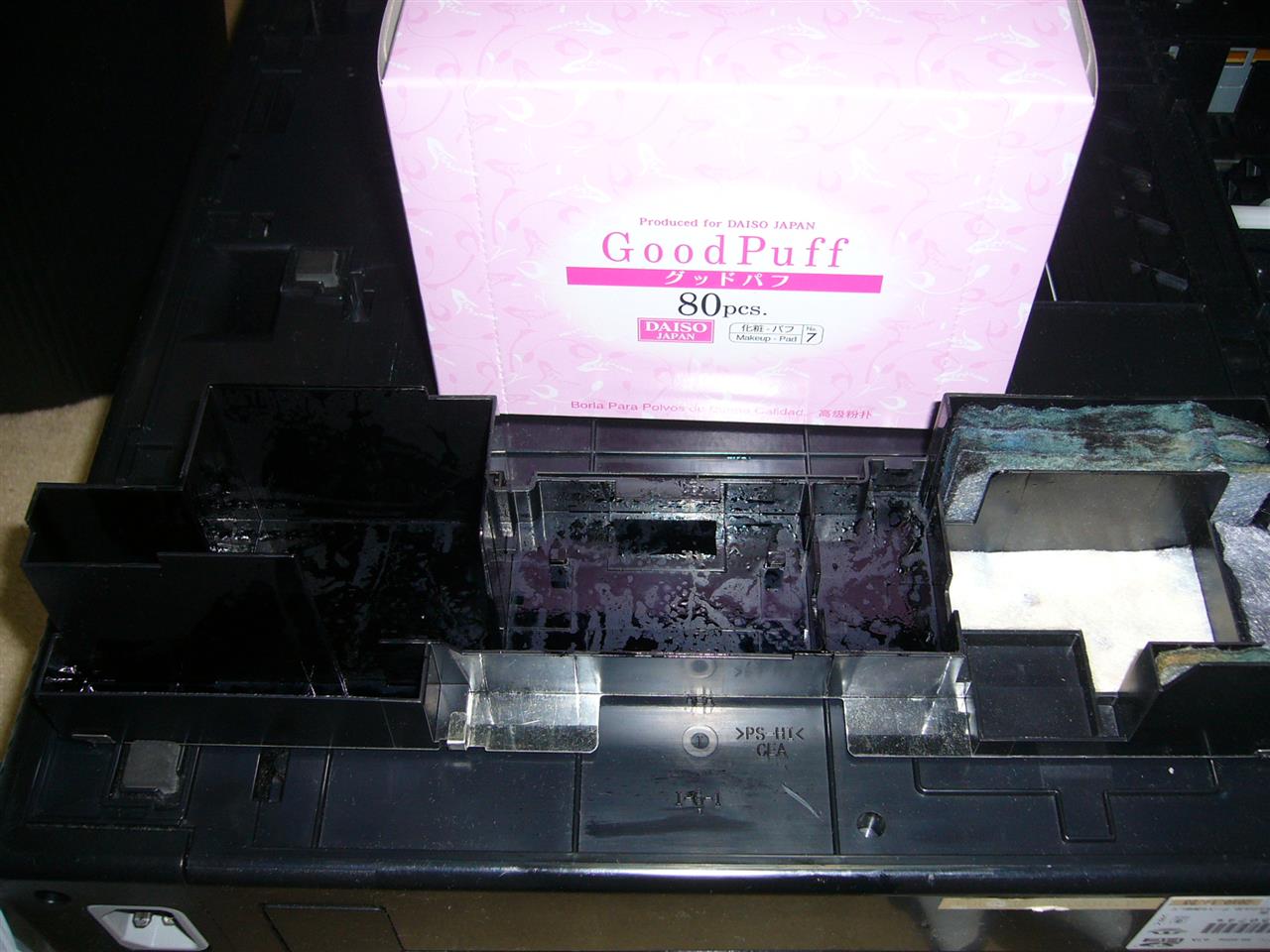

化粧用のコットンを詰め込んだ


廃インクパッドを洗浄済　次回の交換に使用する
メーカー交換だと送料別の15,000円らしい。（最もサービス期間終了機器だが）


プリンターは純正インクを使うとインク代が高くつのでダイソーインクを使っているが
色合いはそれ程気にならない。インク詰まりは純正品でも詰まりを避けられない。

Wifiか無線LANが区別がよく分からないが、Wifiにしておく

WIN10にグレードアップしてから、Wifiが頻繁にダウンしていた。
酷い時は、風呂に入って間にダウンしていた。

タスクバーに地球儀のようなマークが付くとダウンしていた。


HP等には、ルーターを再起動と書かれているが、私のPCはメニューでリセットしていた。

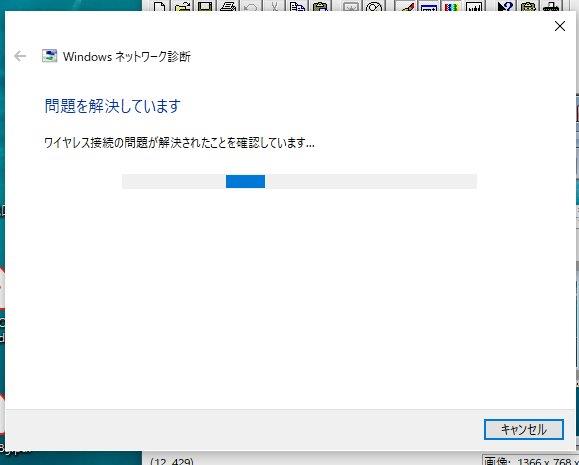

終了したらこの画面　（作った画面なので修正している）
　

内臓の無線LANカードのドライバを更新しようと、lenovoのHPを検索したが私のPCは
WIN1０用のドライバーは無し。
無理やりグレードアップ（64化も）したので当然の事だ。
この機種はアップグレードしないでWIN７のままで使え」とのコメントが記載されていた。
LANカードはintelだったので、ここへドライバーを探しに行ったが英語力が付いていかず。

デバイスマネのLANカードを検索中に発見。早速レ点を外してみた。


3日ほど様子をみているが、ダウンしない。　結果オーライ！
グレードアップや、バージョンアップすると、望まない機能も送り込まれる。

久々に箱から、取り出してパソコンにセットしたが、デバイスマネが認識せず。

こんなに、簡単に基盤が　錆びるのかな？
錆でなくて、カビか？　　　弱い基板だ。

どちらにしても、LEDも点灯しない

安物でも測定器には、シリカゲルが必要だな。

ダミーANTに送信機の負荷を載せて最終チェック。
　この前はここ

先日のミス表示を訂正。テプラの張替え。　DUT⇒DET


カップラー型ATTの端子処理修正。赤丸印を接地したらSWRが改善したが、シールドされて
20dBの予定が40ｄBの減衰になってしまった。取り除く事でほぼ予定通りの減衰量


測定中　TS570から入力


10W⇨100ｍW　送信機出力、QRP終端型と通過型のメーター各々誤差有り　


50W⇨500ｍW　送信機出力、QRP終端型と通過型のメーター各々誤差有り


100W⇨1W　送信機出力、QRP終端型と通過型のメーター各々誤差有り

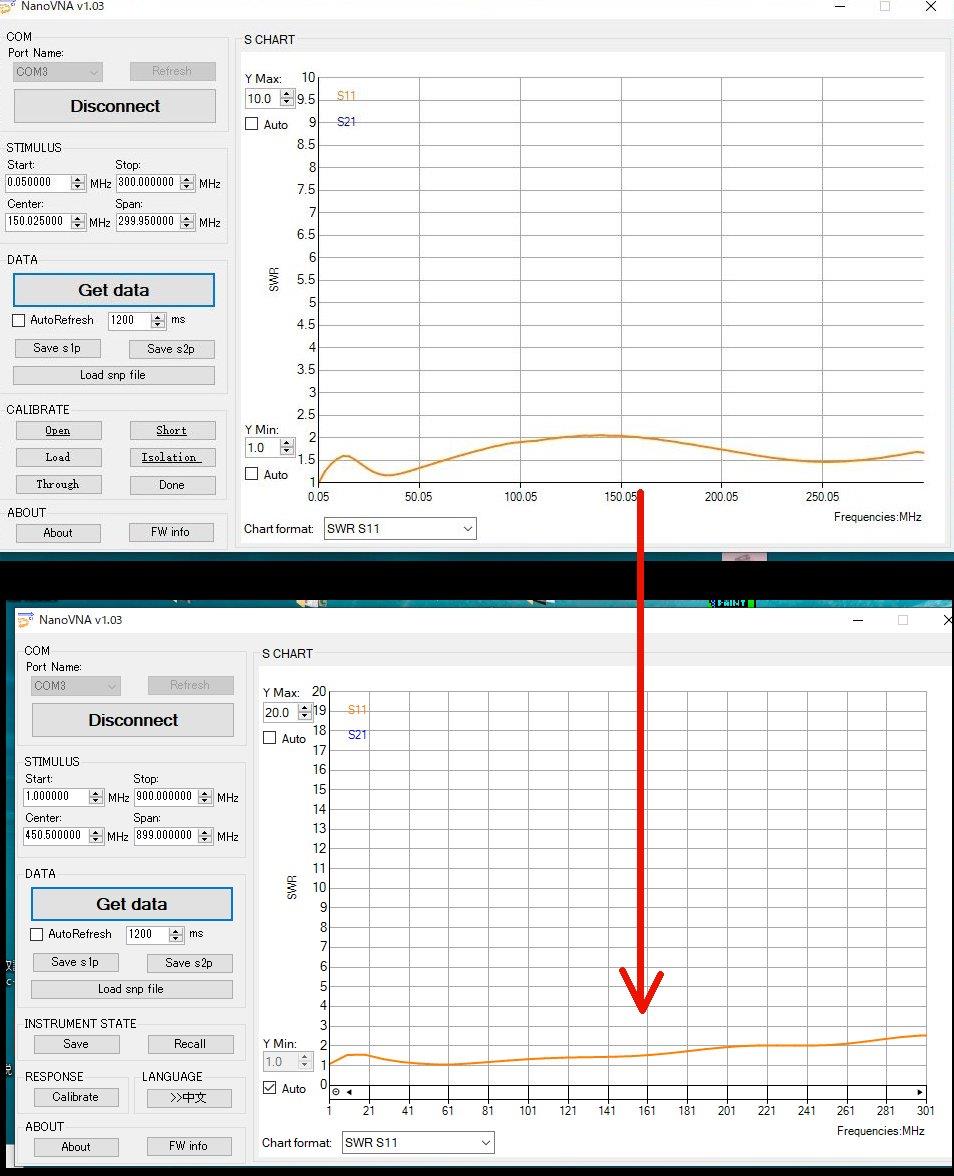

シールドした時のグラフ


やや改善されたグラフ


でもって、総完結だ。

　　　　
制作過程　この前はここ

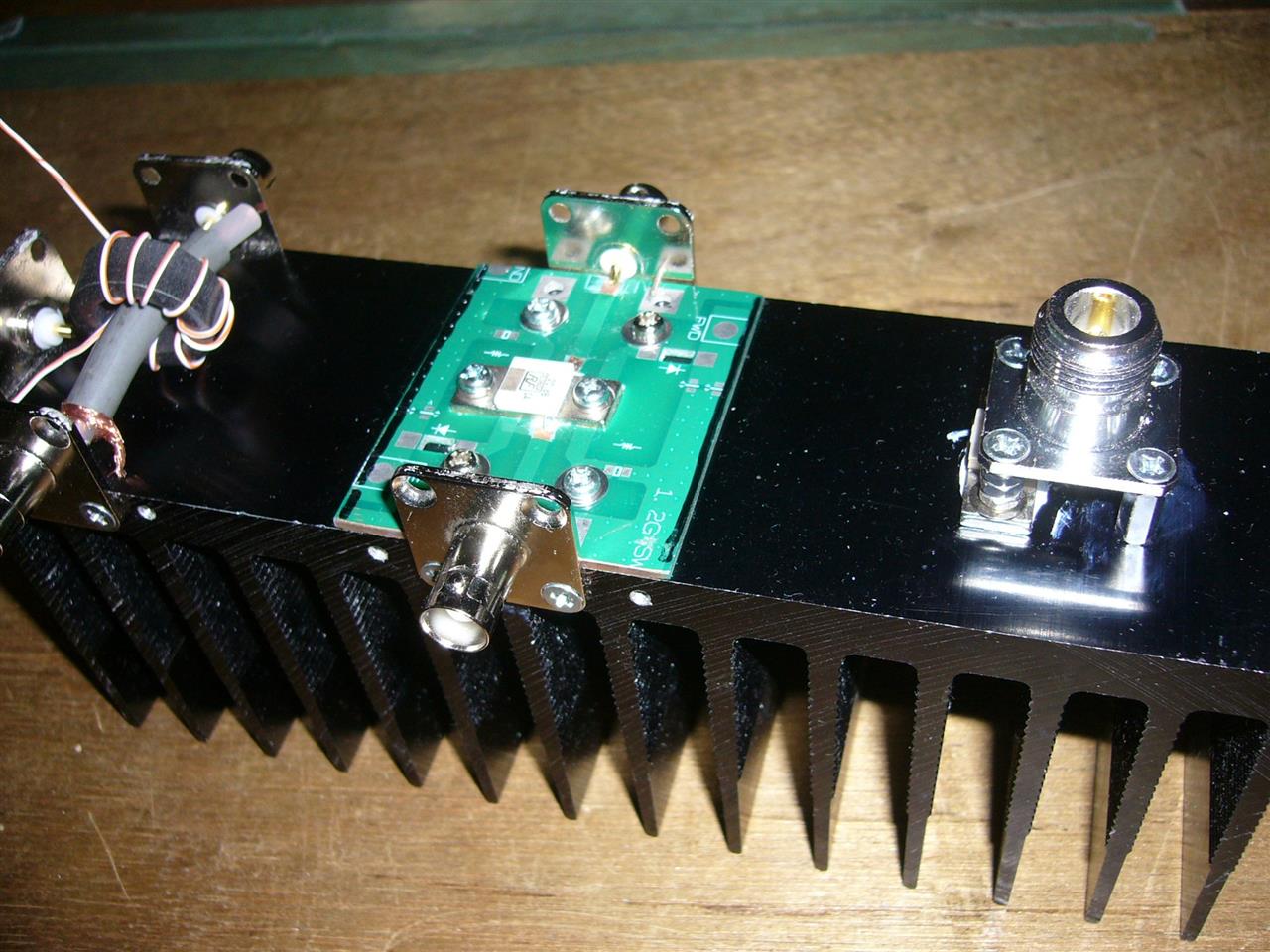

全体配置


メインのダミーアンテナ用の抵抗　50Ω　250W（データー上）　　　　

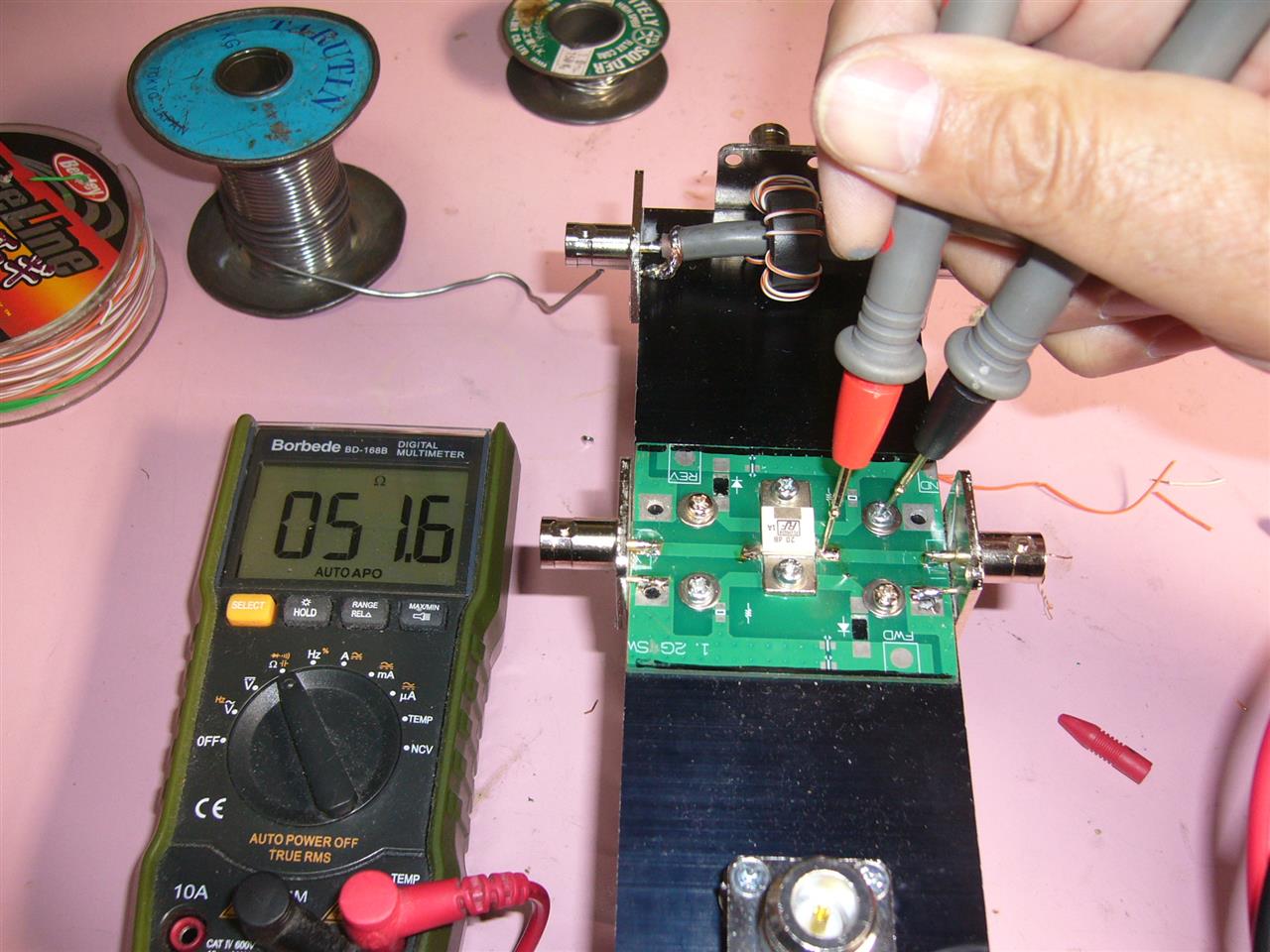

導通チェック



20ｄBアッテネータのチェック


20dBのカプラーATT　スルー回路


DET側(画像の文字も修正済）


半田付け完成


シールドケースの塗装


文字入れして仕上げ

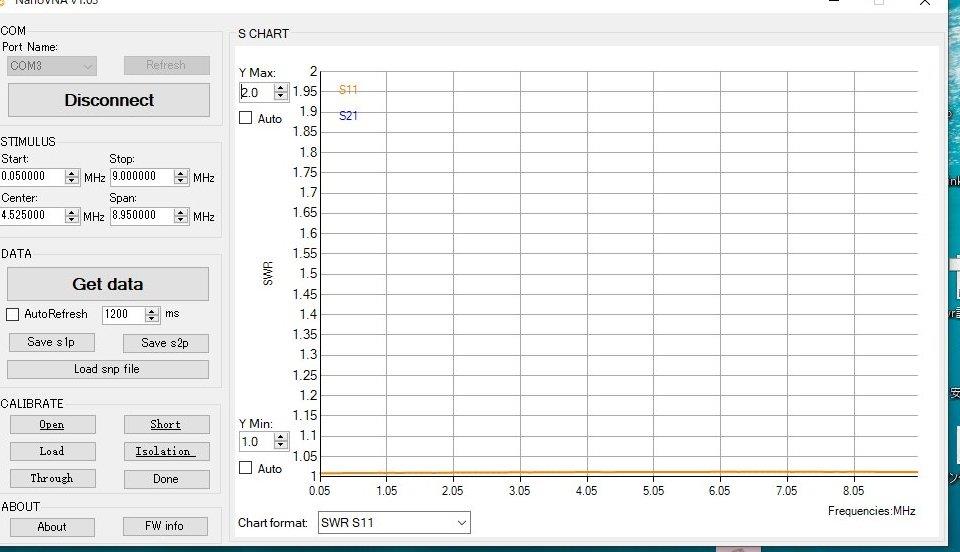

nano-VNAでSWR測定

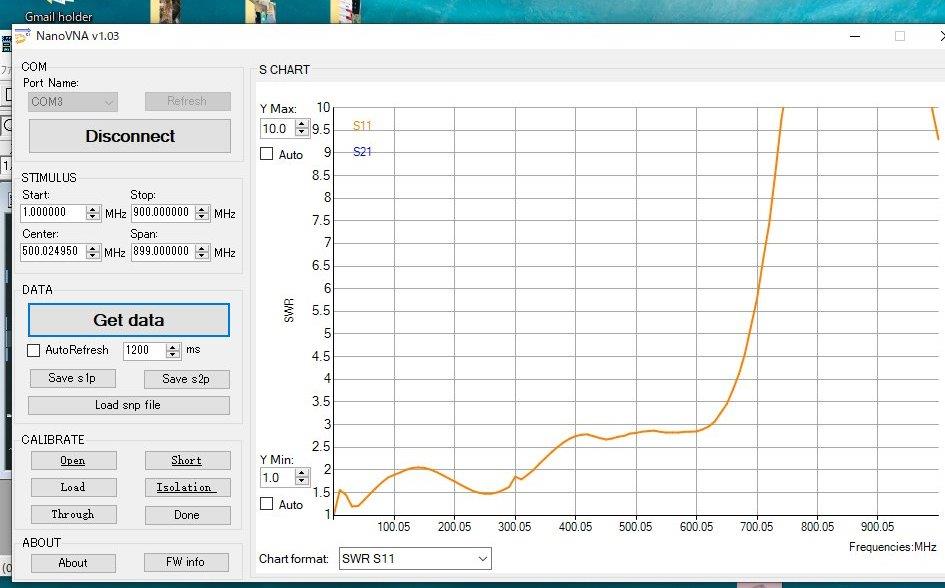

ダミーANTのnanoデータ　測定器の限界（900Mhz)迄いけそう～


20dBアッテネーターの特性　チョット眉唾！　計測器を変えて再度計測必要


カップラー型ATT　　やはり、高い部分では難しい


無理して使える範囲


無線機接続しての稼働試験は後日に
塗装の表面が完全に乾燥したら、クリアを吹いて最終の仕上げだ。
