ＩＣＯＭ　IC－250のトラッカー機器が全てそろったので、正式な総合通信局の御墨付きを
貰う準申請作業を始めた。

手数料は同じなので、序にIC-251 IC-551と中華製のＶＵハンディも申請しようと思っている。

ＩＣＯＭは兎に角、30～40年くらい昔の無線機なので、保証認定が受けられず、自作機器として
工事設計書、系統図を添付しての申請となる。

しかし、最近の無線機器メーカーのＨＰのダウンロード情報には、一番欲しい、回路図、系統図が
削除されている。最悪は海外のサイトからＤＬとなるのだが、微妙に周波数、回路、使用
パーツが異なっている。

ＩＣＯＭが3台なので　ダメ元でメーカーへの多サポセンに問合せメールを送ってみた。
結果は
系統図と回路図のPDFで送ってくれました。（取説も一式頼めばよかった）
アイコムは良いメーカーですな～　


これIC-251、IC-250、IC-551をTSSの保証を通せると喜んだのは、つかの間。
IC－551のPDFコピーが、画像が荒くで、申請に必要な半導体の名称が見えません
海外のDLよりひどい画質だった。
赤ペンは、チェックして書き添え。IFの周波数が違ってるように思うが海外用か？
一番な頭を捻ったのが、オプション基板で、メイン回路図には記載が無いのに系統図には
記載載されていた。（FM基板、VOX基板　コンプレッサー基板）


不明部分は海外の回路図を参考に、送付してくれたPDFと突き合わせ、工作していないのに
回路図の見直しとは・・・・・　朝から始めて、やっと申請に使えそな物ができた。明日、再度見直ししないと、目がしょぼしょぼ～


IC-251、IC-250は申請に必要な文字、数値は読めるので、このままコピーしても使えそう。

中国地方も梅雨入りのようだ。

前編はここ

先ずは接続ボックスの裏側に、固定ナットを埋め込み　　
塩ビなので、半田鏝の熱で炙って溶着させた。隙間へ瞬着を流し込み


MコネクターPから細工
爪を2か所、削り取り


MコネクターPの半田固定とケーブルの半田


エポキシで、MコネクターPをボックスに固定


MコネクタPのボックス内部



次にMコネクターJを細工

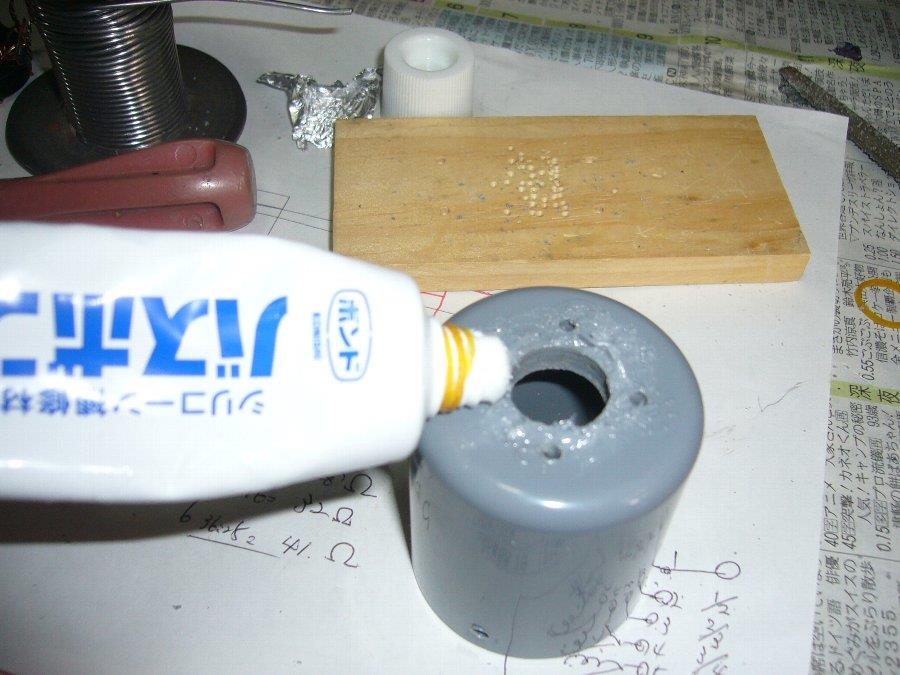

バスボンドで防水加工


MコネクターJを取付


MコネクターJのボックス内部


仮配線がしたボックス内部


机上の完成


いよいよ機械工作から調整過程へ。　しかし外は雨が～～シトシト　暫く無理だ。

前回に続いて、アンテナマッチング回路を試作中。
前編投稿はここ

水道パイプのＶＰ13－ＶＰ25異径ジョイントの１３側がＭ型コネクタにピッタリフィットする　
ＶＰ30の端末キャップに4穴Ｍ型ジャックを取付

CAD図面


パイプの重ね部分のパイプの内径と外形が合わないので、グラインダーで削り出し


繋いだ状態


基台コネクタを取付穴開け


M型4穴コネクタ


内蔵のマッチング用コイル　余裕を見すぎた（ホルマル線がこれしかなかった）


回路図　マチングボックスが他バンドにも共用できるよう切替え回路にした。


マチングＢＯＸ内の固定は仮運用を遣ってから。

材料は、割高になるけど、余らしても使い道が無いので半サイズ（900x900）の９ｍｍベニア板に
決めた。

前編はここ

型紙に基づいて、ベニア板の切り出し作業。
ジグソーの直線切ガイドを準備したが、微妙な切幅調整が難しい、多分専用機器でも同じでは


切り出し途中　肝心な1枚板からの切り出し画像が無い（写し忘れ）


切幅の調整。
カンナが無いので、ディスクグラインダーの木工用で削り出し
木工道具（鉋、鑿）類はメンテ（砥ぎ上）が出来ないので買わない。


必要パーツが出来上がった


次は組立位置の線引きと下穴開け作業～～　マダマダ先が長い・

暑い　真夏の天気だ～～！　梅雨は何処へ！

前回の、VNAでのチェックで遣り辛かった部分を、今後の為に治具を作っておいた。
前編はここ

ジャンク金具にφ16（アンテナコネクタ）の穴開け。


2個に切断。


コネクタタを取り付けて、M型とN型用治具を制作


使用法　既存の基台に仮止めして　最短でVNAに接続。
