虚の天気を見てると、梅雨開けかな？　屋外は蒸し暑い～！


完結編のつもりだったが、　関連なので続編の追加
関連投稿はここ

スポットライトの雨水侵入対策に最近よく見聞きするレジンを使ってみた。

水溶性なので隙間へ、よく浸みこんでくれると思う。

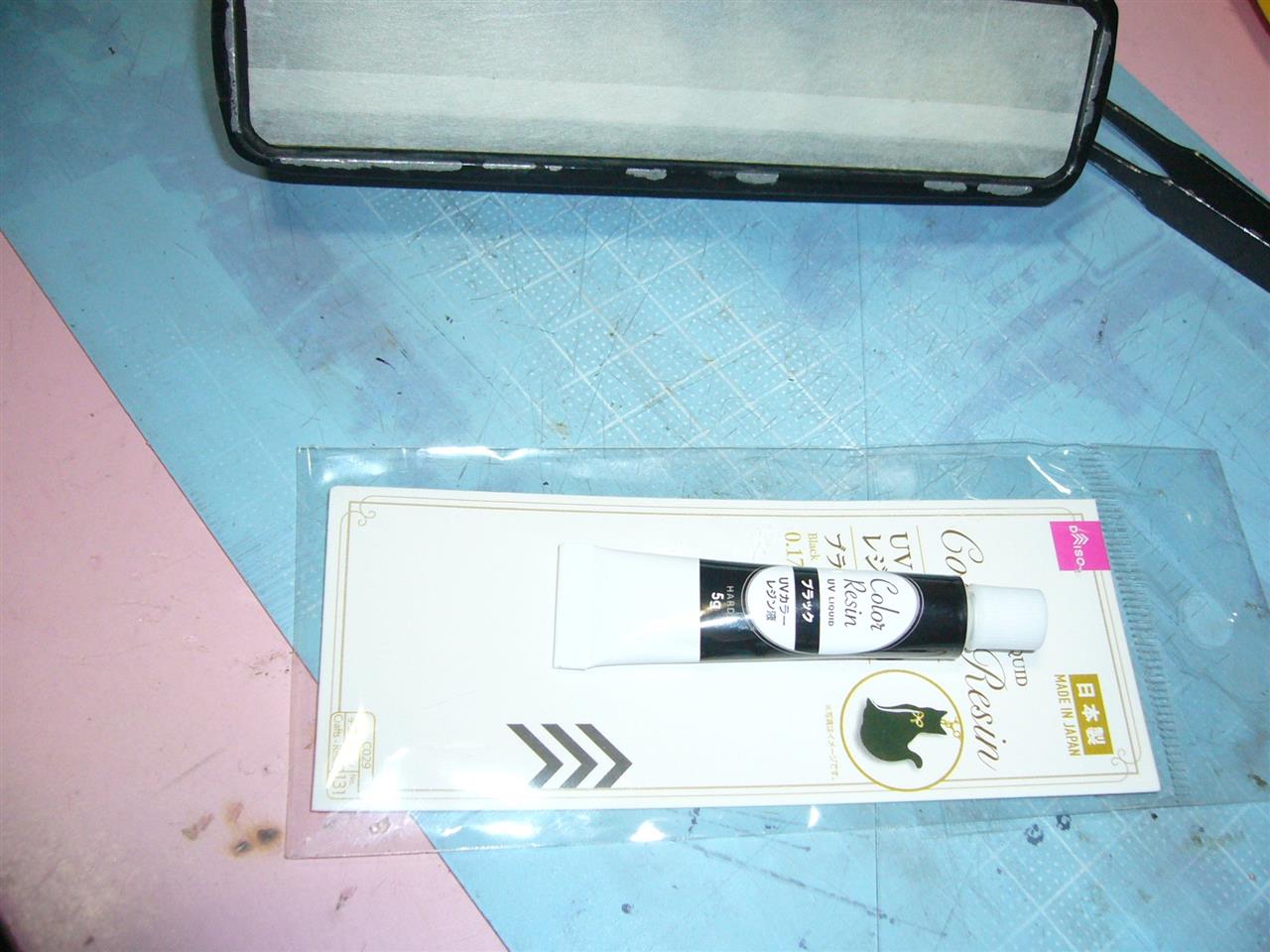

レジンはダイソーの手芸コーナーで入手。女性がネイル加工やビアスを自作するらしい。

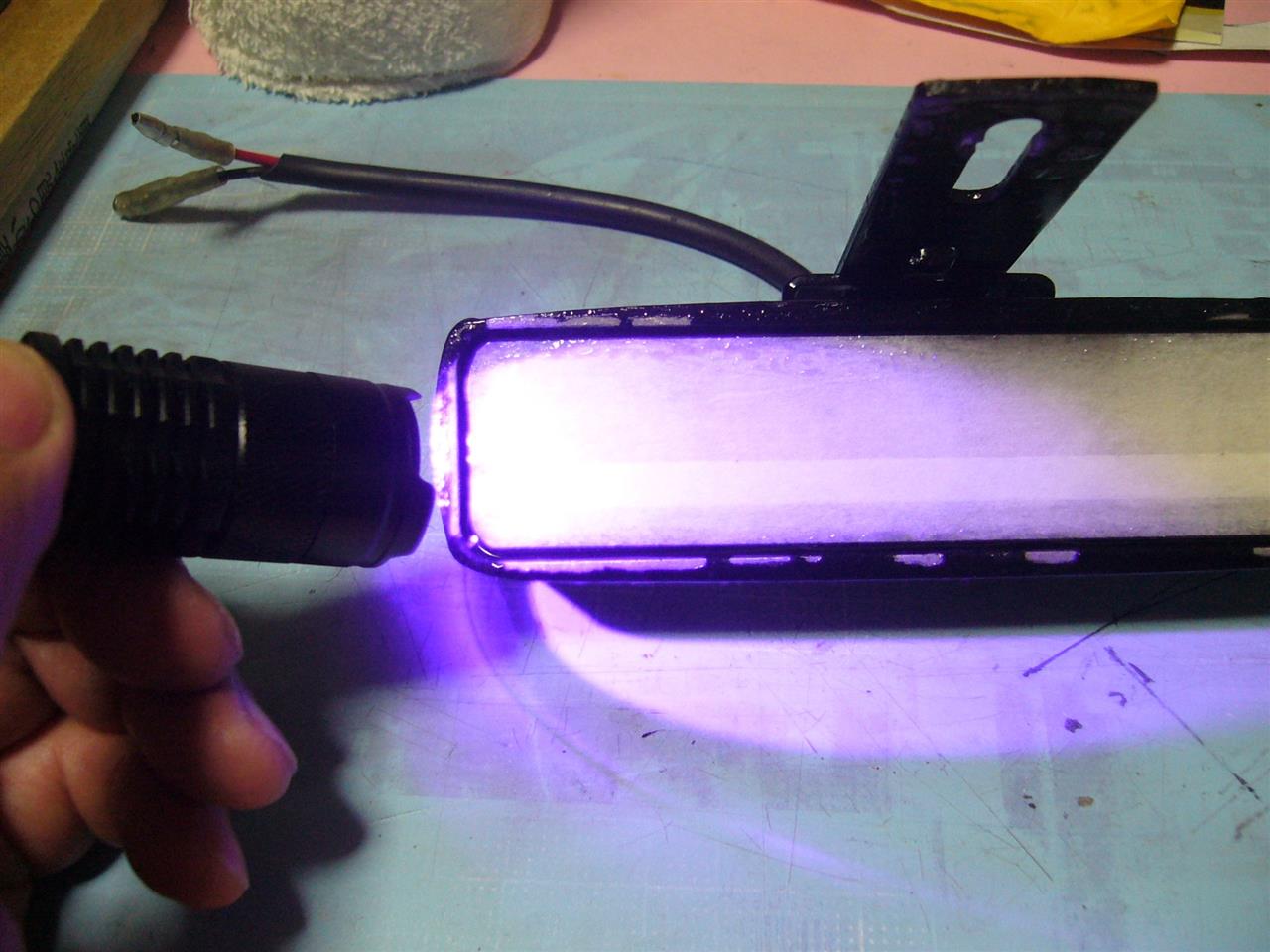

紫外線を当てると速乾硬化と言うことだったが、私の偽札チェックと夜釣り用紫外線ライト
では硬化しなかった。　硬化に適した波長が有るようだ。

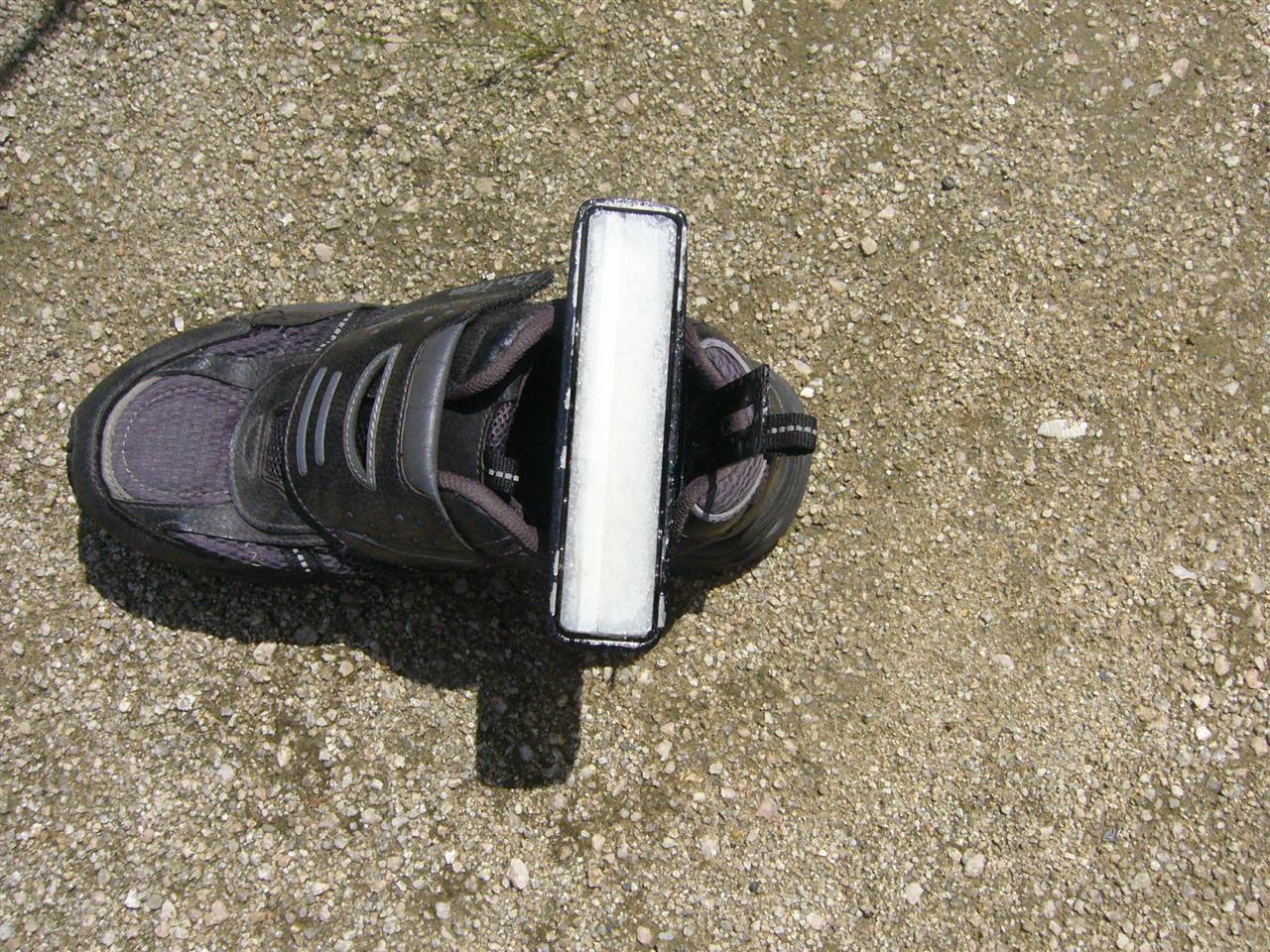

紫外線ライトより、昼間の太陽光なら5分くらいで硬化してくれた。（靴は受け台）


仕上がり透明が奇麗だし強度もある。エポキシより使い易くて、お気に入りになりそうだ。今後他の工作でも試してみる価値ありだ。
硬化専用の紫外線ライトが有るので、それの購入も必要だ。

前編はここ

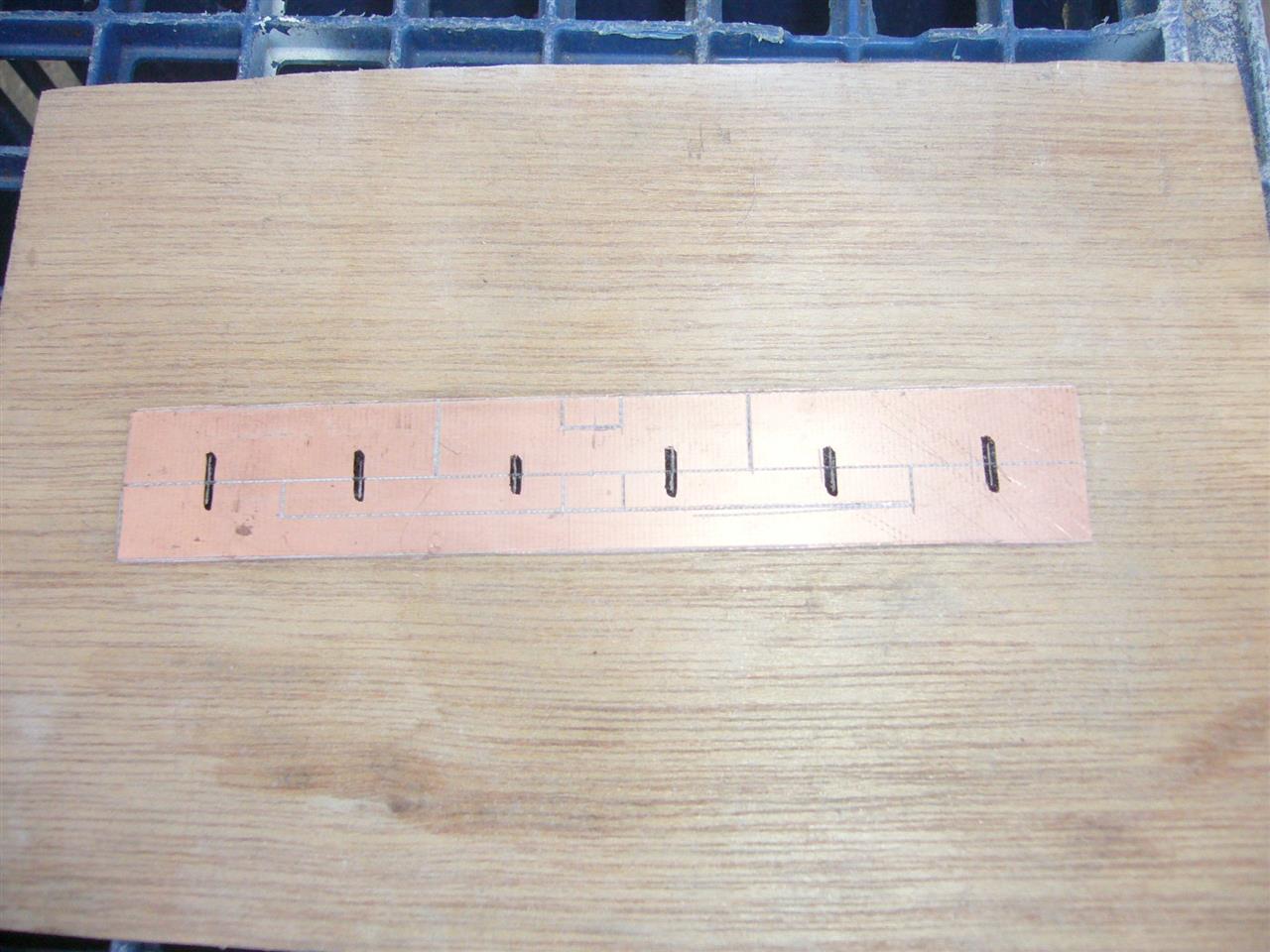

雨がやんでる間に　基板を切り出しした。


最終的に、＋12Vが、アルミケースに触れないよう、こちらのパターンに変更
Rは330Ωに変更。


修正したパターン


ここから、筐体に納めるため0.1mm幅くらいヤスリで幅合わせが始まる、

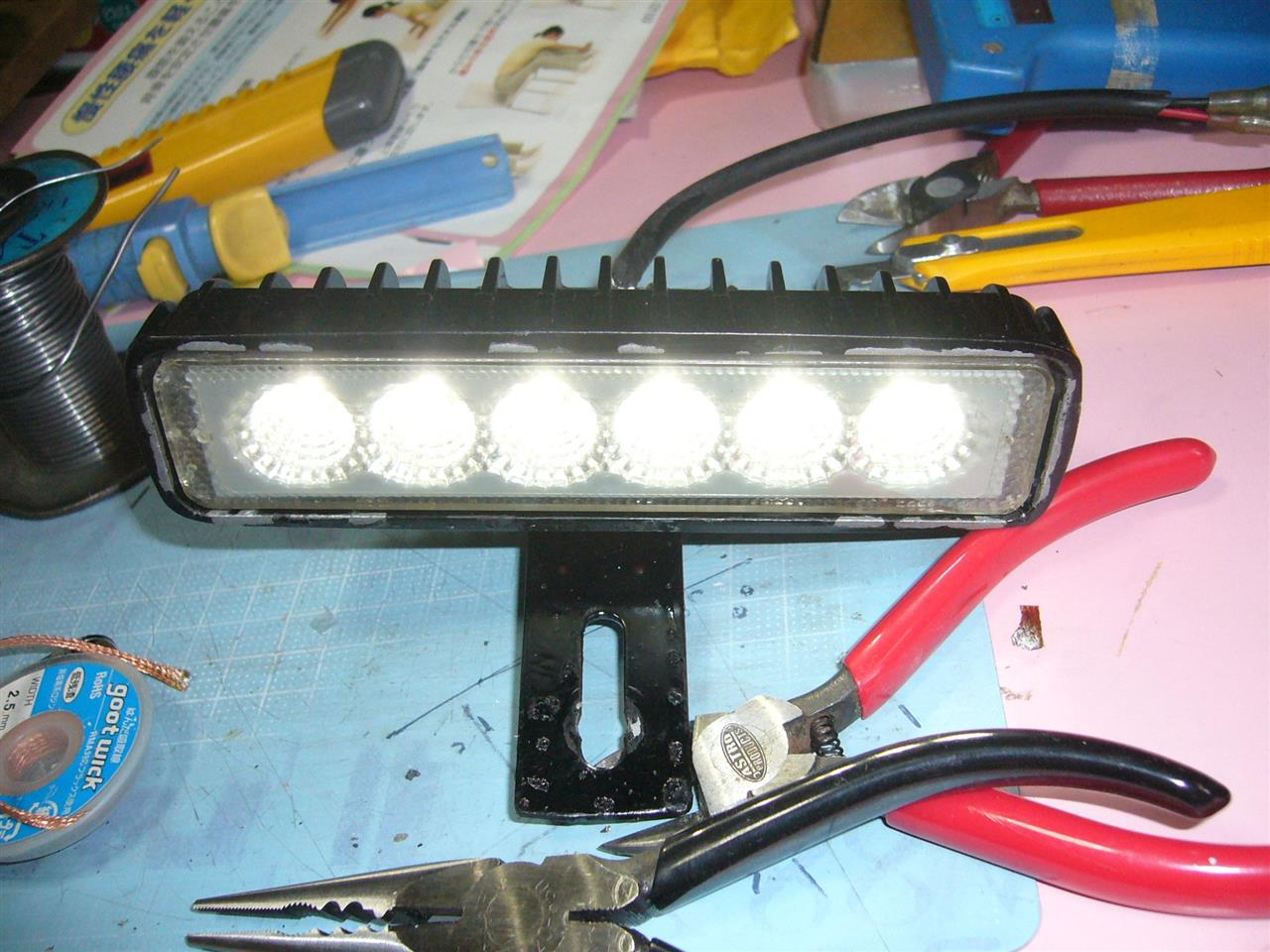

通電の様子。パワーLEDや高輝度で無いので、やはりバックランプには暗い

先日、スポットライトが雨水の浸水で壊れた投稿したが、表面実装用のLEDを見つけたので
修理にトライしてみる。　
もう、中華オーダーしてるのに（笑）！　暇つぶしだ～～

関連投稿はここ

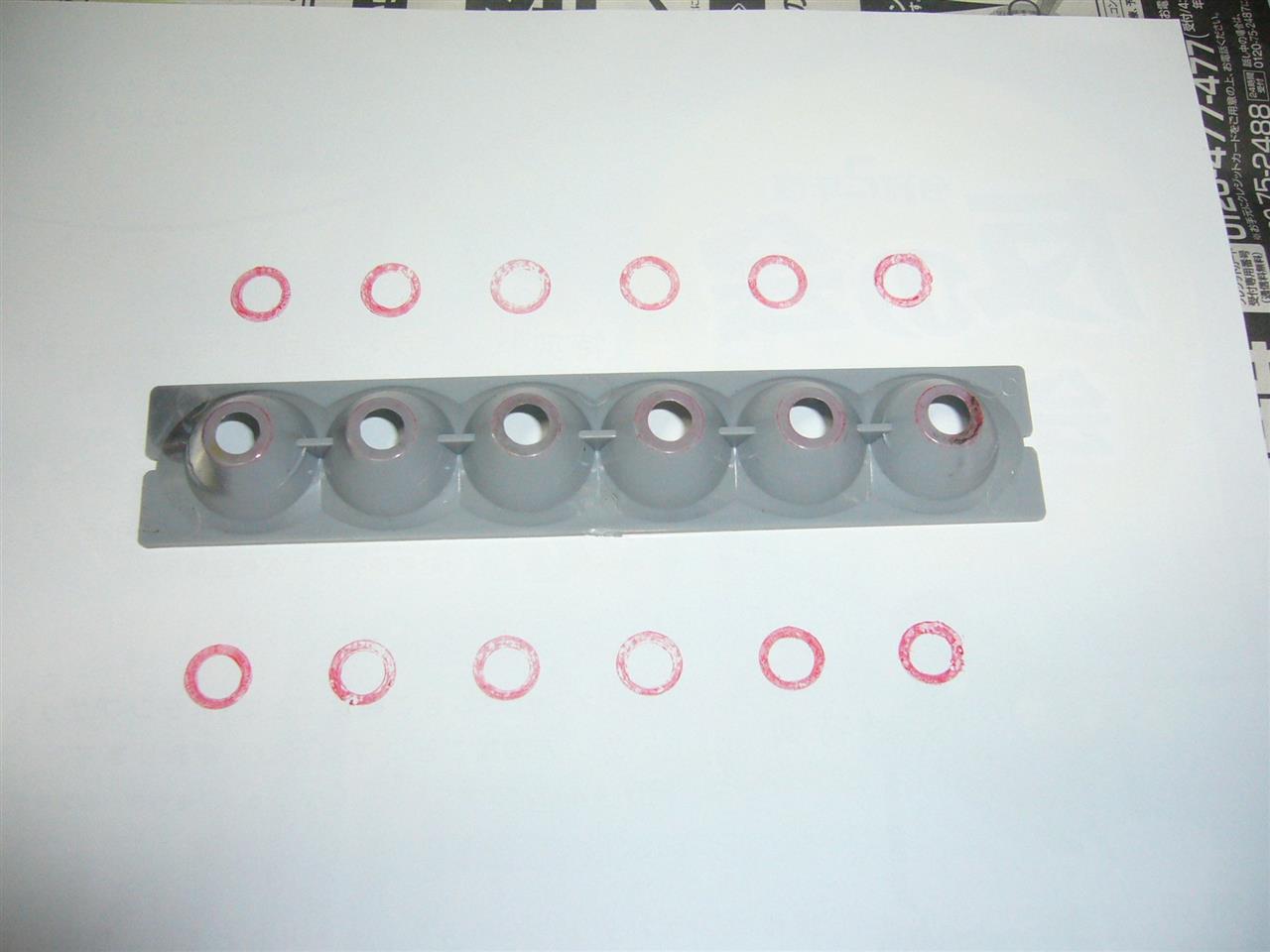

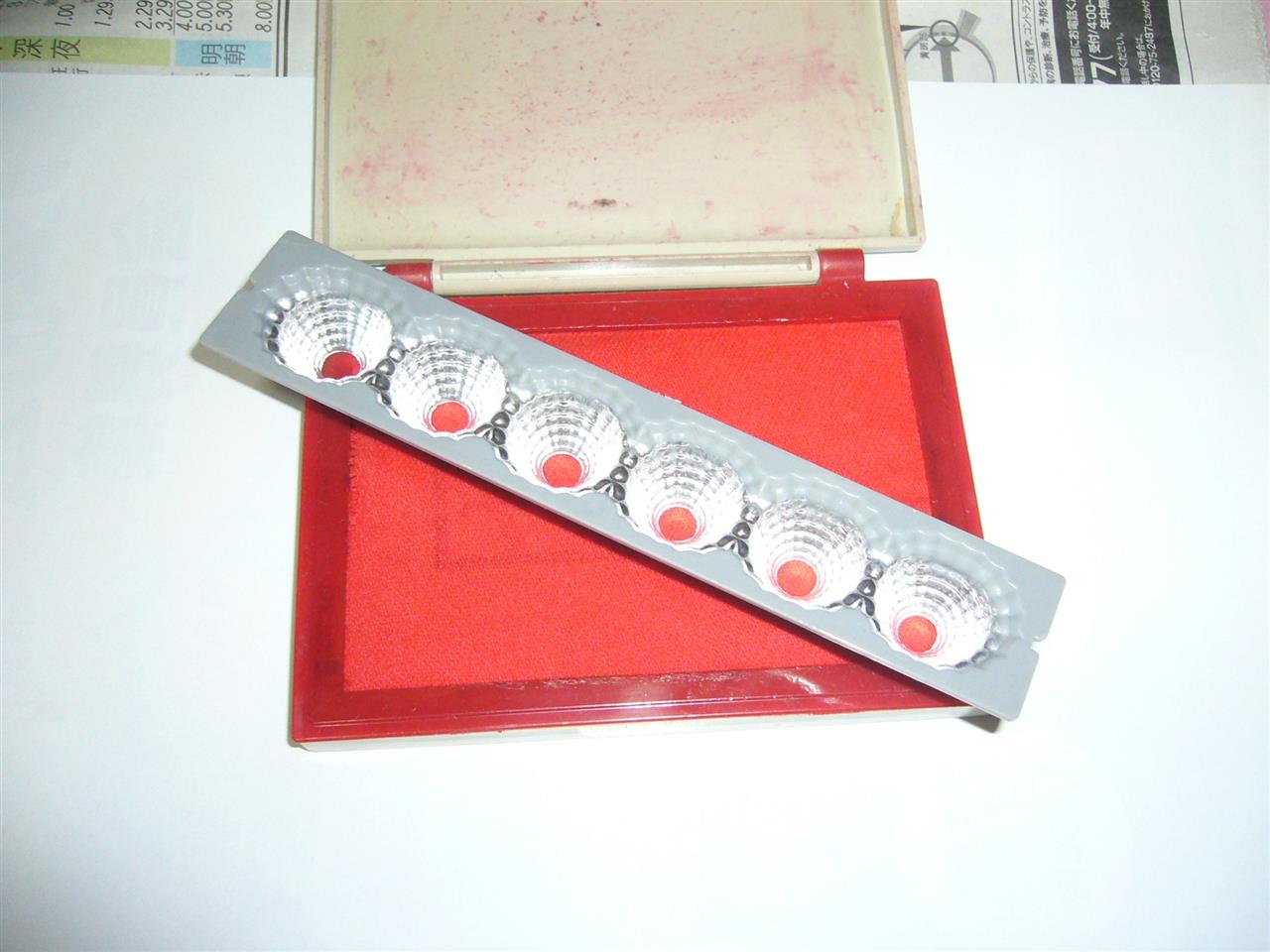

採寸が面倒なので、スタンプ押印で横着した。


そういえば、昔、キャブのパッキンはこれで遣ってたな～


平面なので採寸が遣りやすい。　基板のスケッチ。　黒楕円内が表面実装用LED


基板用CAD図面　基板はエッチングでなくランド方式（カッターで溝引きする）


雨が止んだら、ATT基板の切り出し時にいっしょに遣ろう

夜間の後退用補助ランプとして、設置していた、中華製スポットランプが点灯しなく
（正確には3個だけ）なってしまった。



３WパワーLEDが6個でカタログ上10000LM　草木が茂った田舎道での夜間に助かっていたのに
困ったもんだ。原因は雨水の侵入で、基板のランドやアルミの放熱が錆びてしまっていた。
仮にも、車載用のスポットランプと謳って、販売しているのに防水の弱さ加減。
これが中華規格と詰られる根拠だな。取付時に隙間にクリアー塗布したが、2年でアウトになった。
LEDのリード線まで錆で腐食


再度、懲りずに中華へ注文したが、次回は隙間にエポキシを流し込もう。

・放熱板はアルミなので再利用の見込み。
・ランプフードは砲弾型のLEDを取付けしたらルームランプに利用できる。
・パワーLED3個～4個は生きているので、溶接している基板から外しておく。
・・・どこまで貧乏性なのか(笑)！

中華から、やっと、まともなスイッチが届いた。
これで２灯→１灯→豆球→消灯と切り替えができる。（テスタでチェック済）。

ボヤキの原因ネタはここ

蛍光灯用のプルスイッチ。　（２か所が同時にＯＮになる）


騙されたスイッチ。（１回路４接点のロータリーＳＷには使える）
　

部品が届いたので蛍光灯の解体開始　購入して４０年目の開腹作業


開腹くして、びっくり（失敗した）。
グロー、豆球、スイッチが、プラスチクの一体成型になっている。せっかく購入したスイッチが
簡単に取付できない。　それならと、既存のスイッチ部分を点検してみた。
接点が錆びていいるし、凹んでいる。小さな虫の死骸も堆積している。




プルスイッチの相手側接点も錆　サンドペーパーで磨いて、接点復活材を塗布


試験点灯。２灯→１灯→豆球→消灯と完動した。


修理ができたのは嬉しいが、中華から２度も購入したスイッチが無駄になった。
註文する前に確認すればよかったが、イチかバチかの一体成型開腹なので、部品の到着を待っての開腹作業になった。
ヤフオクにでも出そうか～！　国内価格1,500円前後（中華＠250円）
