武漢肺炎で遅れてた”中華物”が届いた。
50W　10ｄBアッテネーター　フランジ型抵抗　　＠300円
こんなに小さい物なのに送料は400円（需要が多いので足元見られている）


中華トランシーバの出力を0dBm迄抑え、スプリアスチェックをする為に試作。
CAD図面


シールド板（ジャンク端切れ）


ストリップライン用の基板（1.2G　SWR計用のジャンク基板を改造する）


頂き物　廃棄パソコンから外したヒートシンクとファン


BNC端子


付けてみたい温度コントロール回路


構造が分かっていないので不思議な部分
ATTなので、両サイドのピンが５１オームは理解できる


しかし、片方のピンと接地が６２オームになるのが理解できない。

武漢肺炎で遅れて中華便が届いた。
外は、雨がシトシト降っているが、仕上げをめざして作業開始

これまでの前編

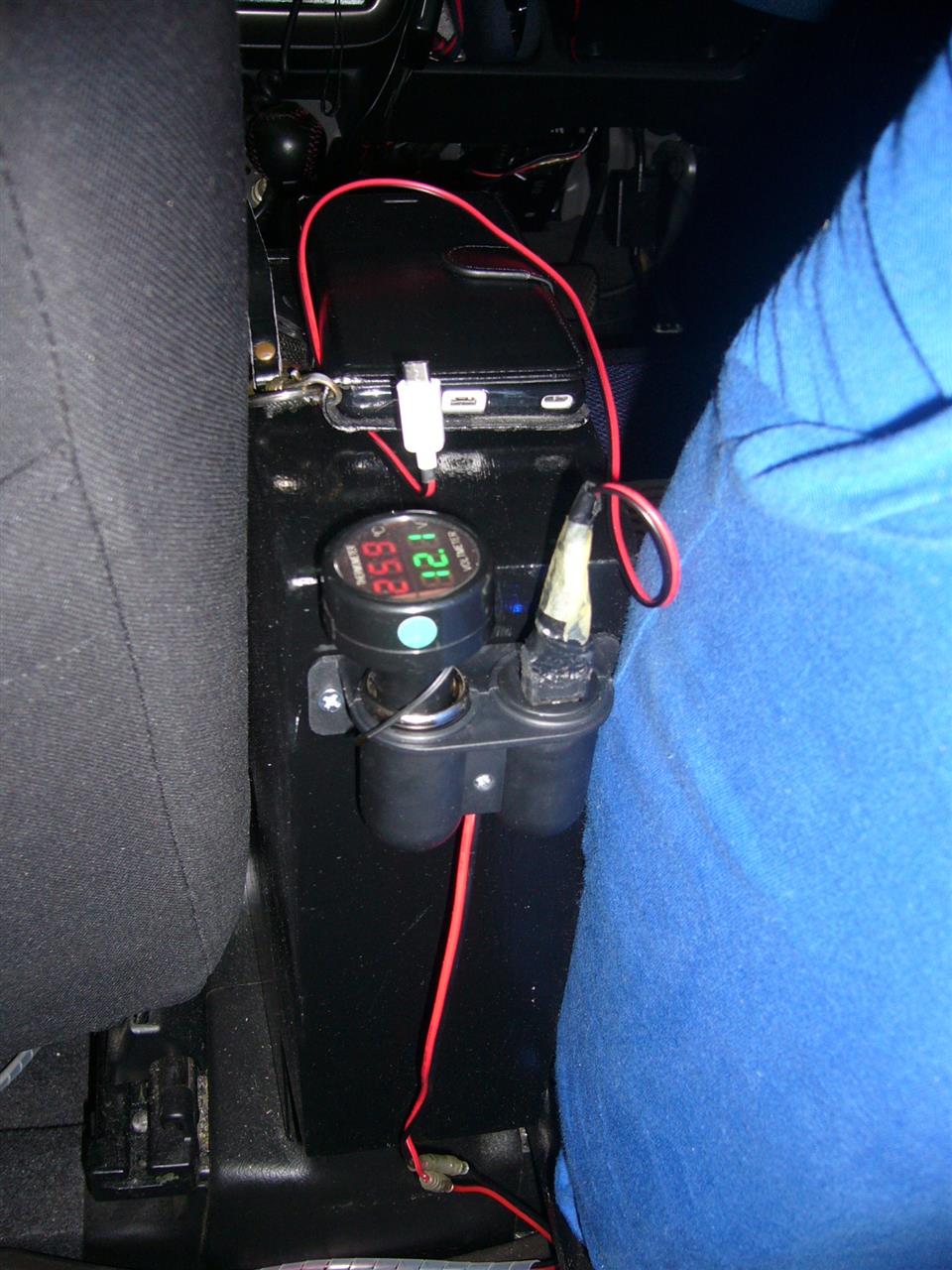

スマホ電源と12Ｖコネクタを取付


スマホを置いてみた　ええ感じ（自己満足）
ドリンクホルダーを使うとサイドブレーキが引けないのが設計ミス。

またまた、TV見てて、腹立つ事。　　ぼやき

百合子おばさん　

クラスター　オーバーシュート　パンデミック　ステイホーム　アウトブレイク　ロックダウン
　
に　ソーシャルディスタンス・・・・etc

いくらカイロ大学卒業疑惑付きの才女かしれないが、ええ加減にせいよ。

エジプト語ならまだしも、聞き慣れない横文字（カタカナ）ばかり並べてから、その度、

辞書調べな意味がわからん。もっと分かりやすい日本語使え。

武漢肺炎の非常事態の終息宣言したら、今度は「夜の街関係」なんだこれは意味が分からん

新宿歌舞伎町は、飲み屋だけか？　下半身産業も有るだろうに？。

マスコミも　居酒屋、スナック、キャバクラ、ホストクラブ、ヘルス、ソープ、ラブホectと報道しろよ。

昨日　コーナンプロを徘徊していて、見つけた。

モノタロウ、アマゾンのHPにも、掲載されてるが、価格の高低があったり、送料が部品代より
高いので地元で捜していた。　
各ホムセン、建デポプロに無く、関ハムの序に日本橋で捜そうかと思っていたら、コウナンプロ
の電設部材コーナーで在庫していた。

早速、在庫の3種類（20φ　25φ　32φ）を購入してきた。

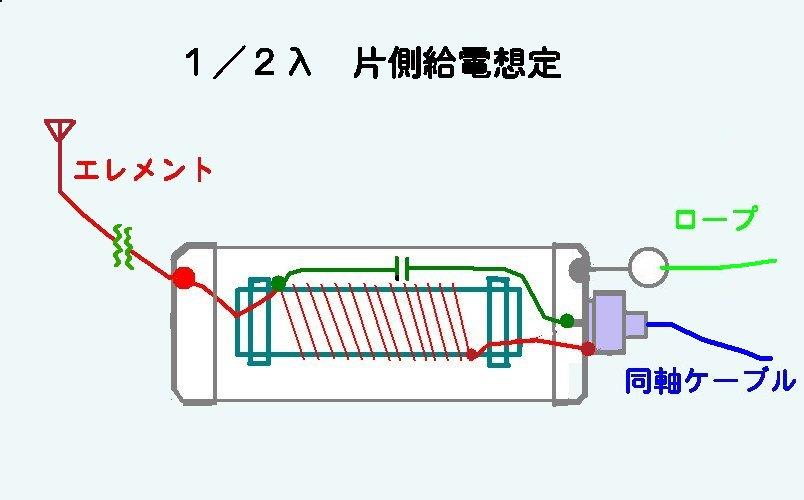

ネジパイプとの呼名通り、表面にねじ溝が切ってあり、その溝に沿ってコイルを巻けば、
奇麗な仕上がりなり、巻始め、巻終り、途中のタップもしっかりと固定できる。
自在ブッシュを使ったコイルより、強度のあるコイルが巻けて、コイルの完成後に一回り
大きな塩ビパイプに入れて固定すれば、１／２λアンテナなどには持って来いの部材と思う。

フェイスブックの交換室で入手

500W電子レンジの電源トランス　2次側の＋Ｂ電圧2,500V。こんな電圧は別世界オシロ弄り以来だ。


これをどうするか？
先ずは導通テストから。　1次2次側ともOK。
2次側の出力AC電圧は1000V以上らしいがテスターがオーバースケールだし、怖くて測定していない。

コイルを巻き直しをしたいのだが、コアが溶接されていてバラせない




強制的に2次巻線を除去していく。

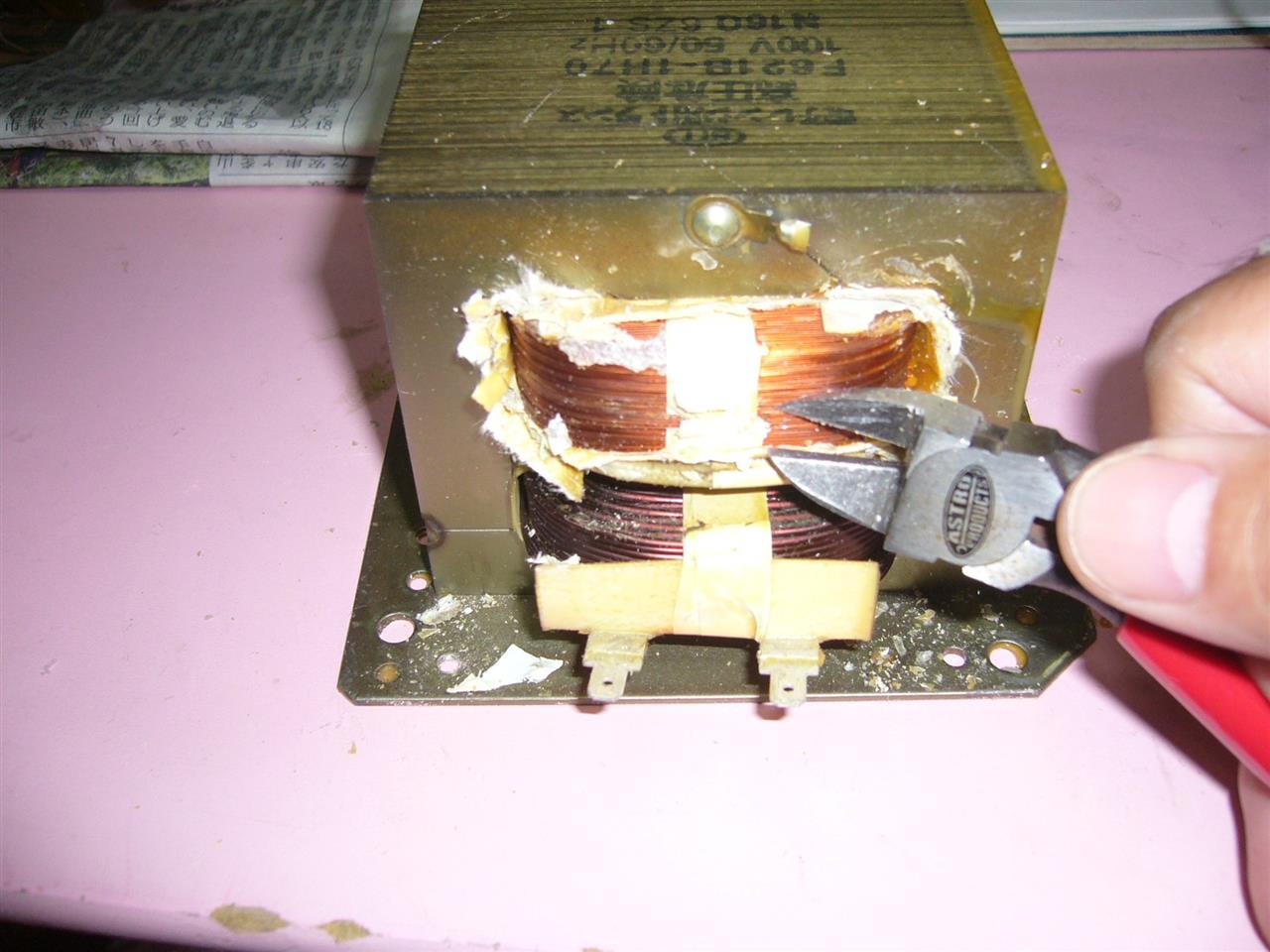

地道にニッパーで二次側の巻き線をカット


両中央をカット
丁寧に、ニスが塗りこめられていて、簡単には解けない


鉄芯のそばまで、ニッパーで刈上げ


コア内の巻線が外れない　　ドリルで強制執行


貫通　昔のトランスならコアも外せたし、巻線も再利用できたのに

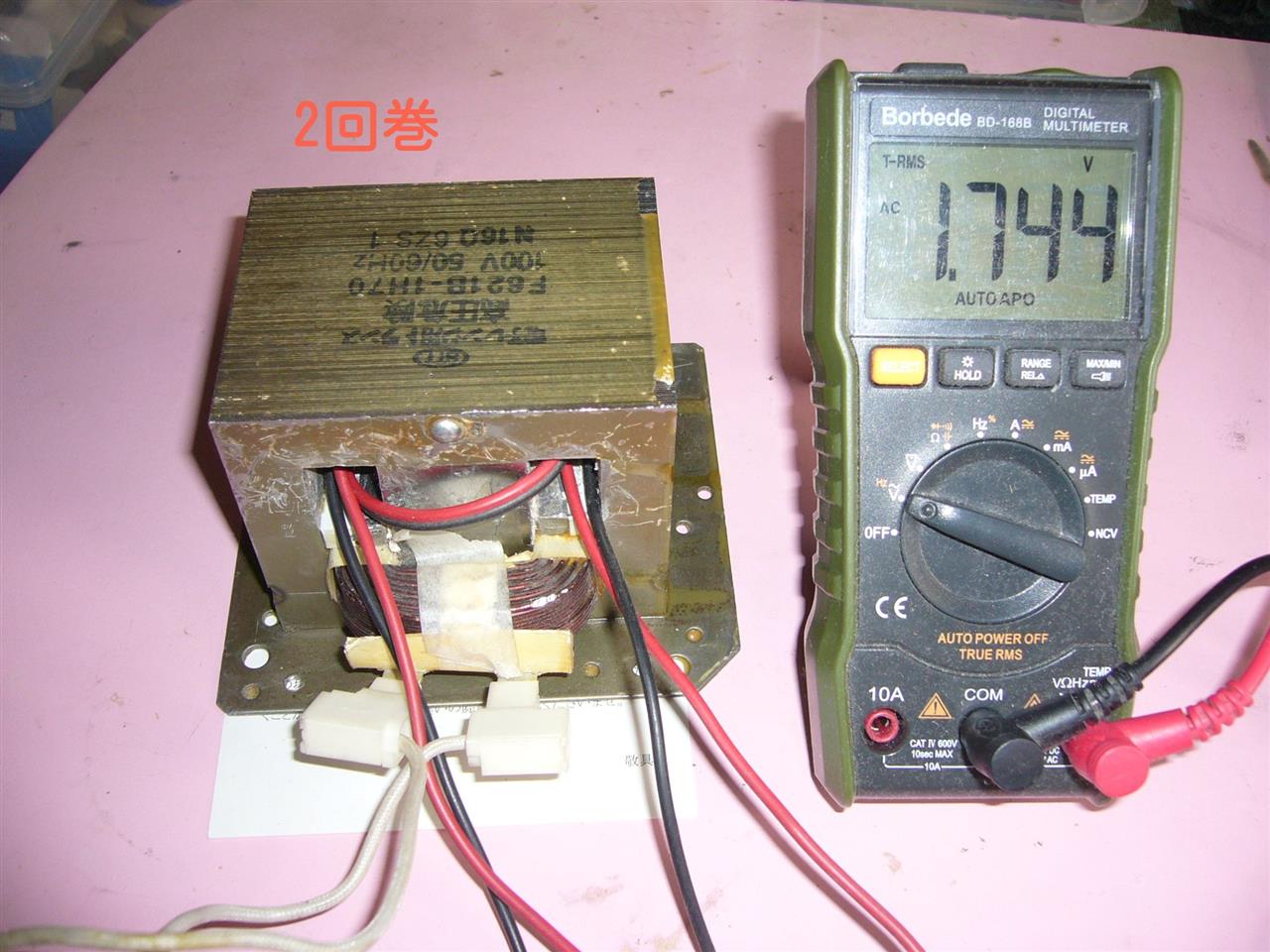

2回巻で動作チェック　久々のトランス巻替え作業


3回巻でチェック　無負荷で1回あたり　0.87Ｖとなった。
12Ｖ定電圧用なら15～16回巻


さてと、太目のケーブル探しにコーナンプロへ行こう・・・
どちらに化かそうか
