スポット溶接に有れば便利な足踏みSWを制作。

関連投稿はここ

材料　メインが蒲鉾板。　ジャンクSW　バネ　蝶番（新品）

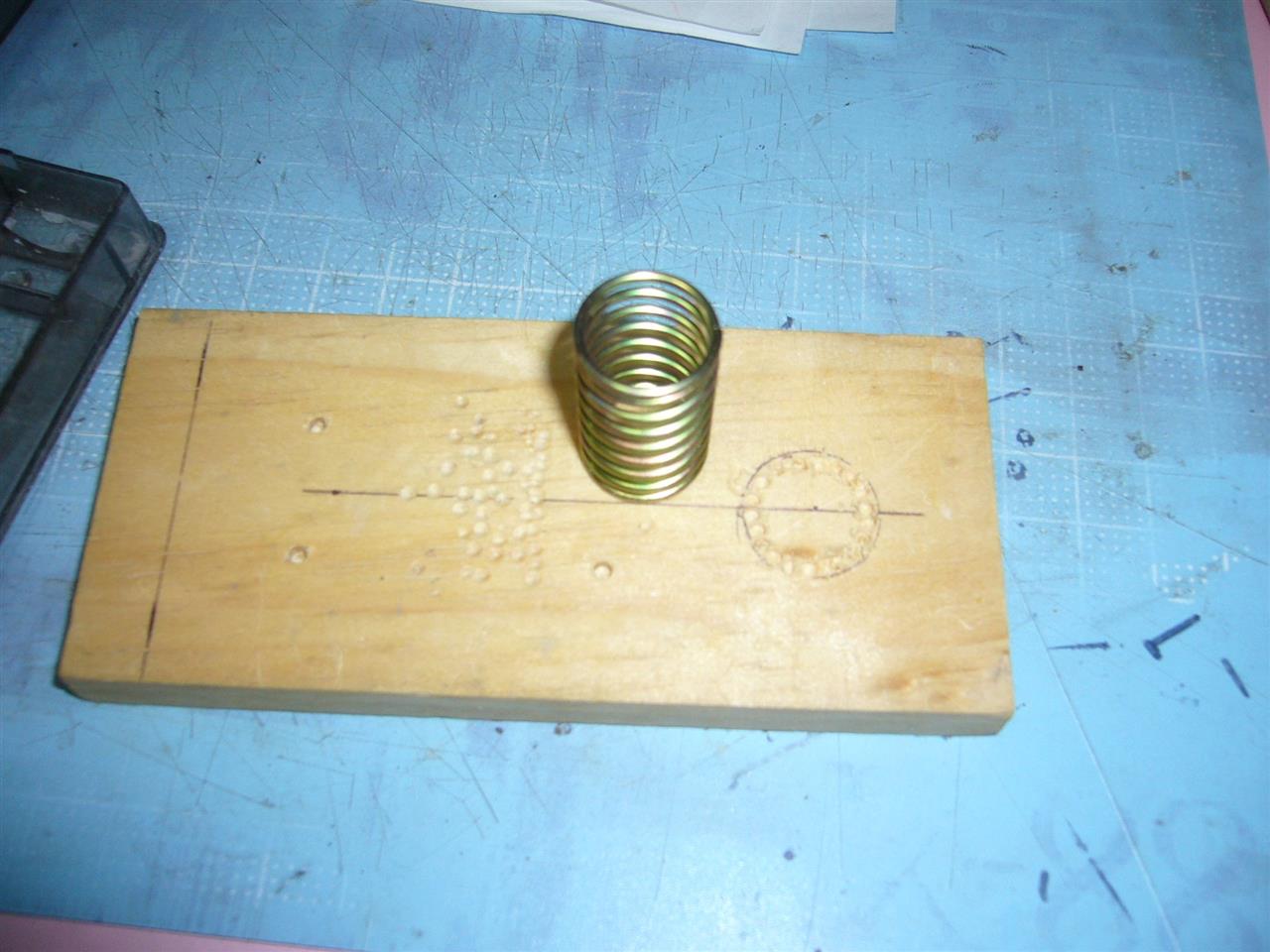

バネの取付穴開け


彫刻刀でひたすら削り込み


配線以外完成

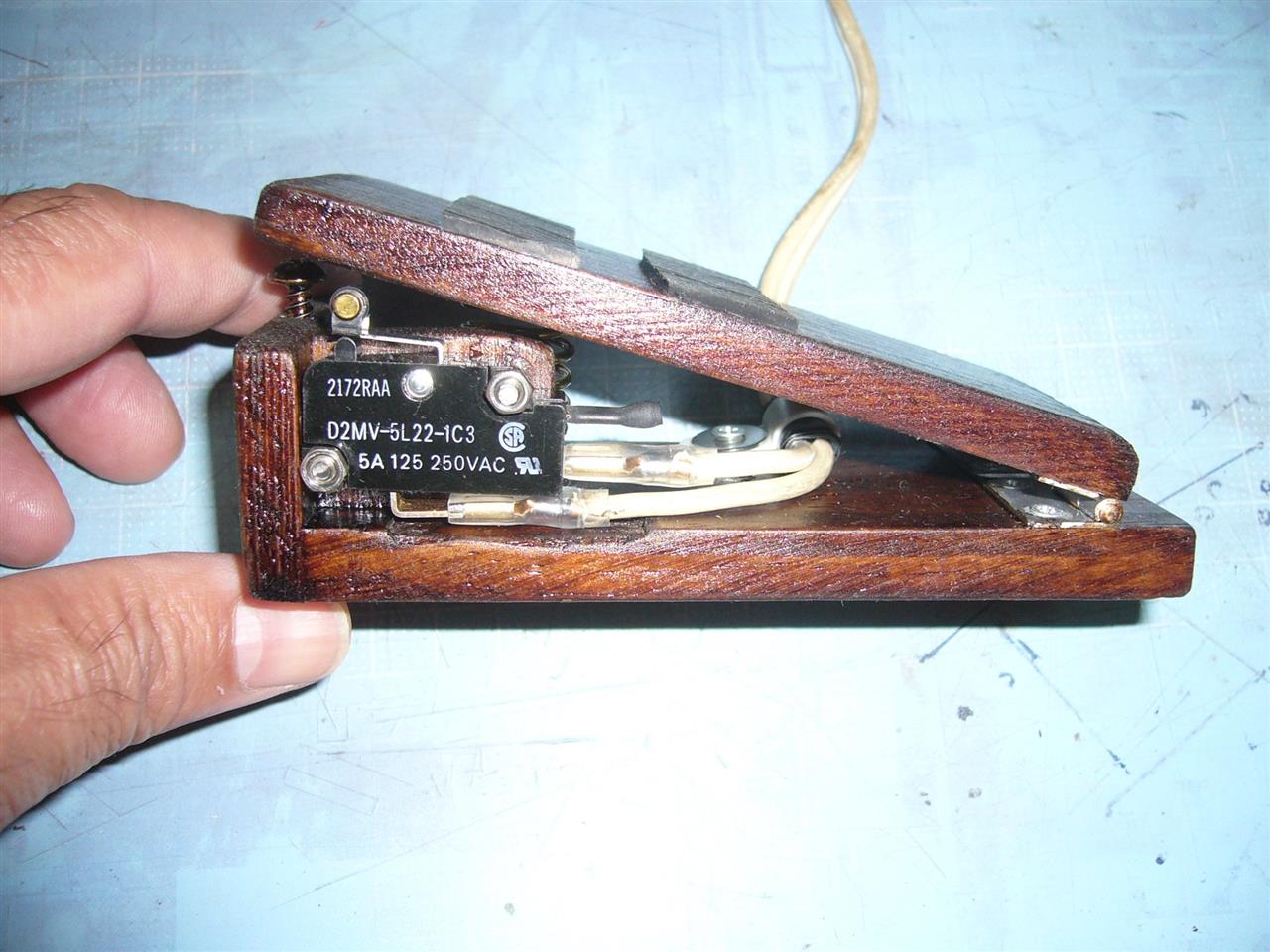

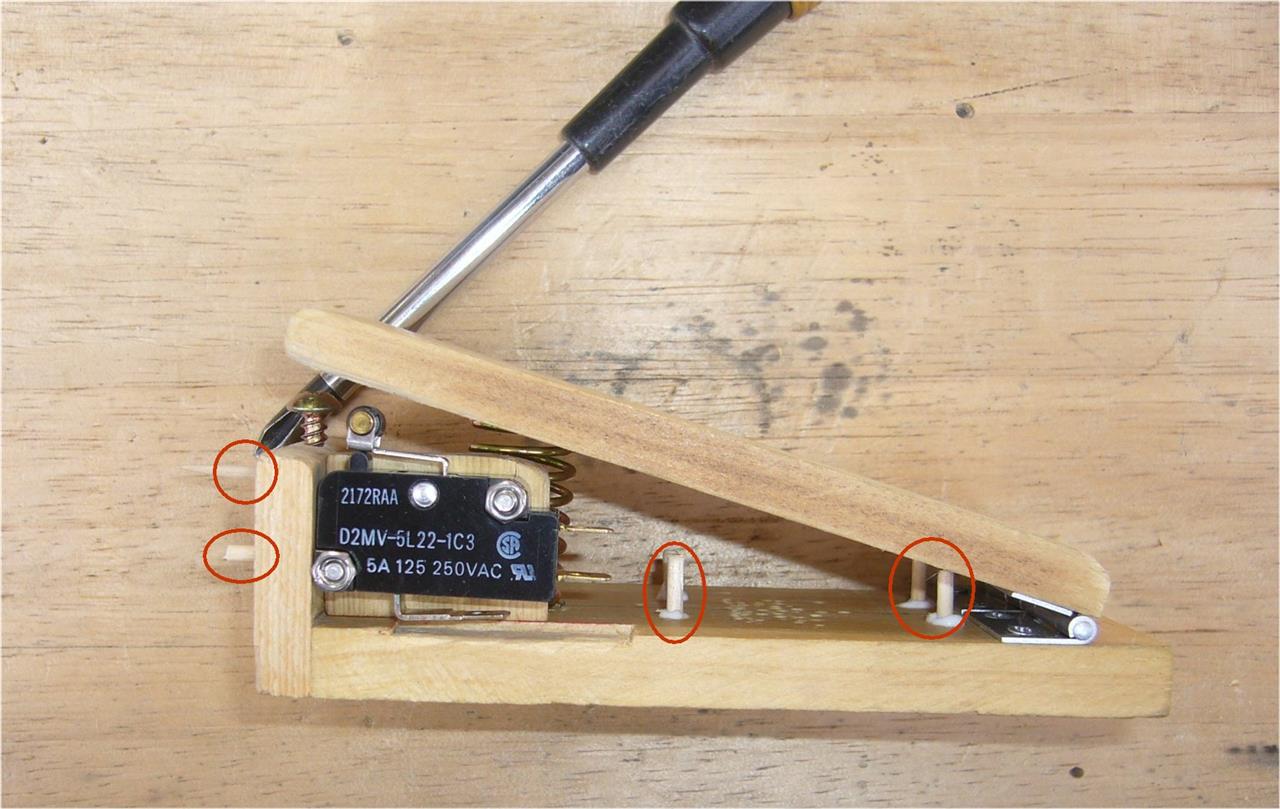

側面の画像　　赤丸内のネジは、踏み込み時のSW防護ストッパー


ここに来てSWのローラーが上手く動いていない（90度取付方向が違う）
気になると、どうしても修正を遣ってしまった。
先に開けていた穴を爪楊枝で目隠し


方向を変えたらSWのファストン端子が入らなくなり底板を削り取り


蒲鉾板を丸出しで使うのがコンセプトなんだがな？～
塗装はどうしようと考えてるうちに？？？　　
ヤッパリ遣ってしまった～（笑）！

穴塞ぎと下地磨き




残り物のダイソーのニスを塗布　色合いがそれらしい雰囲気になっている

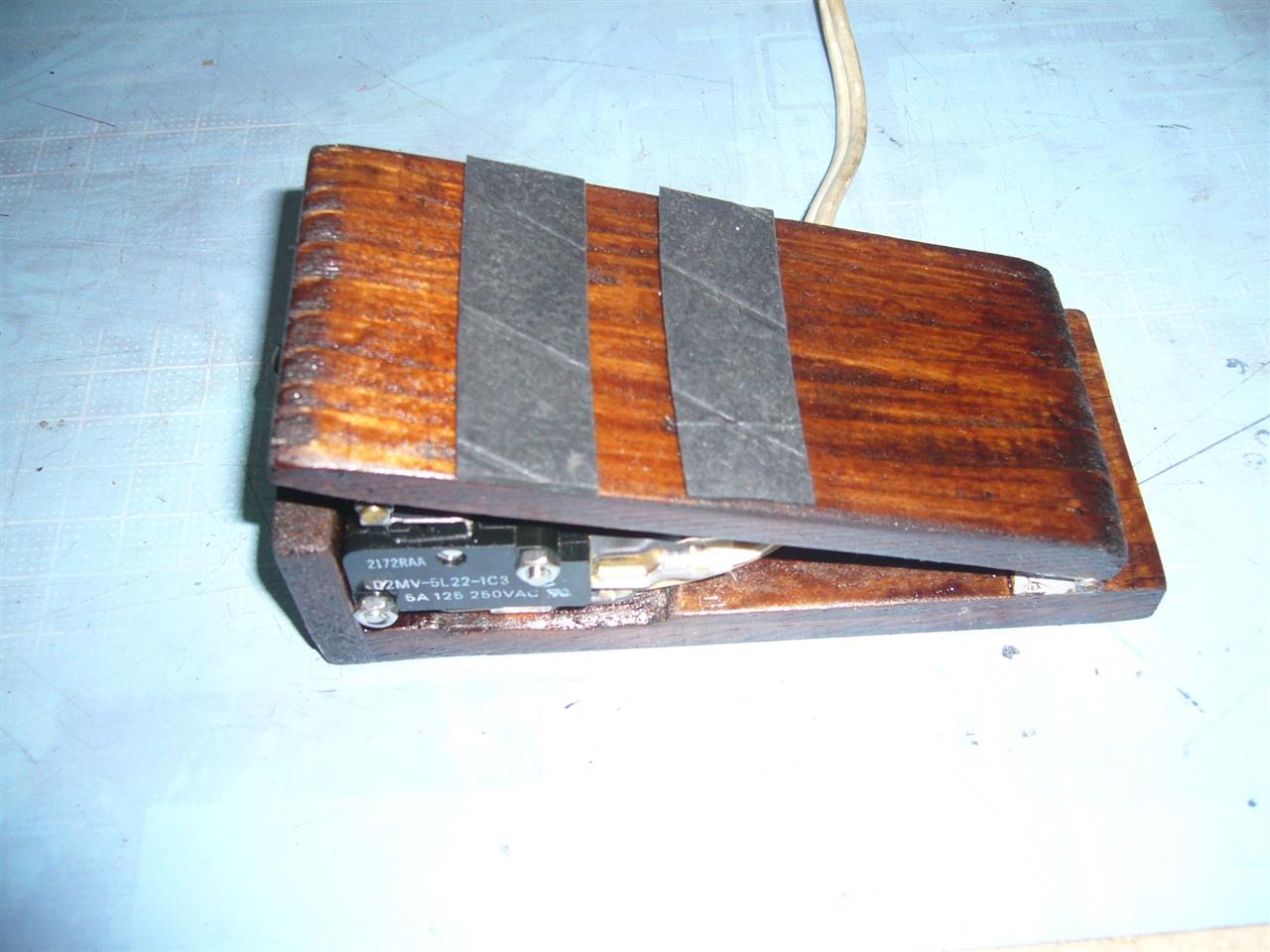

完成　タイヤチューブを滑り止めに貼付け　（底面にも貼付け）






本体のSP端子（STBY用として再利用）に接続して使用


Aliを見てたら送料込み273円で小綺麗なのが有った。
自作したら400円掛かっている。バネ150円蝶番150円ジャンクSW100円、値段だけ見るとガッカリするな～。

自作の面白さは金で買えない・・・（負け惜しみ！）



＊このSWでは接点容量が少なさそうなので、ボール盤もどきでも使えるように、先を見越して
交流リレーを注文済。

ダイソーの白板加工から

前編はここ

パネルのサイズにカット　ホボ内側に合致（外枠はパテで修正予定）

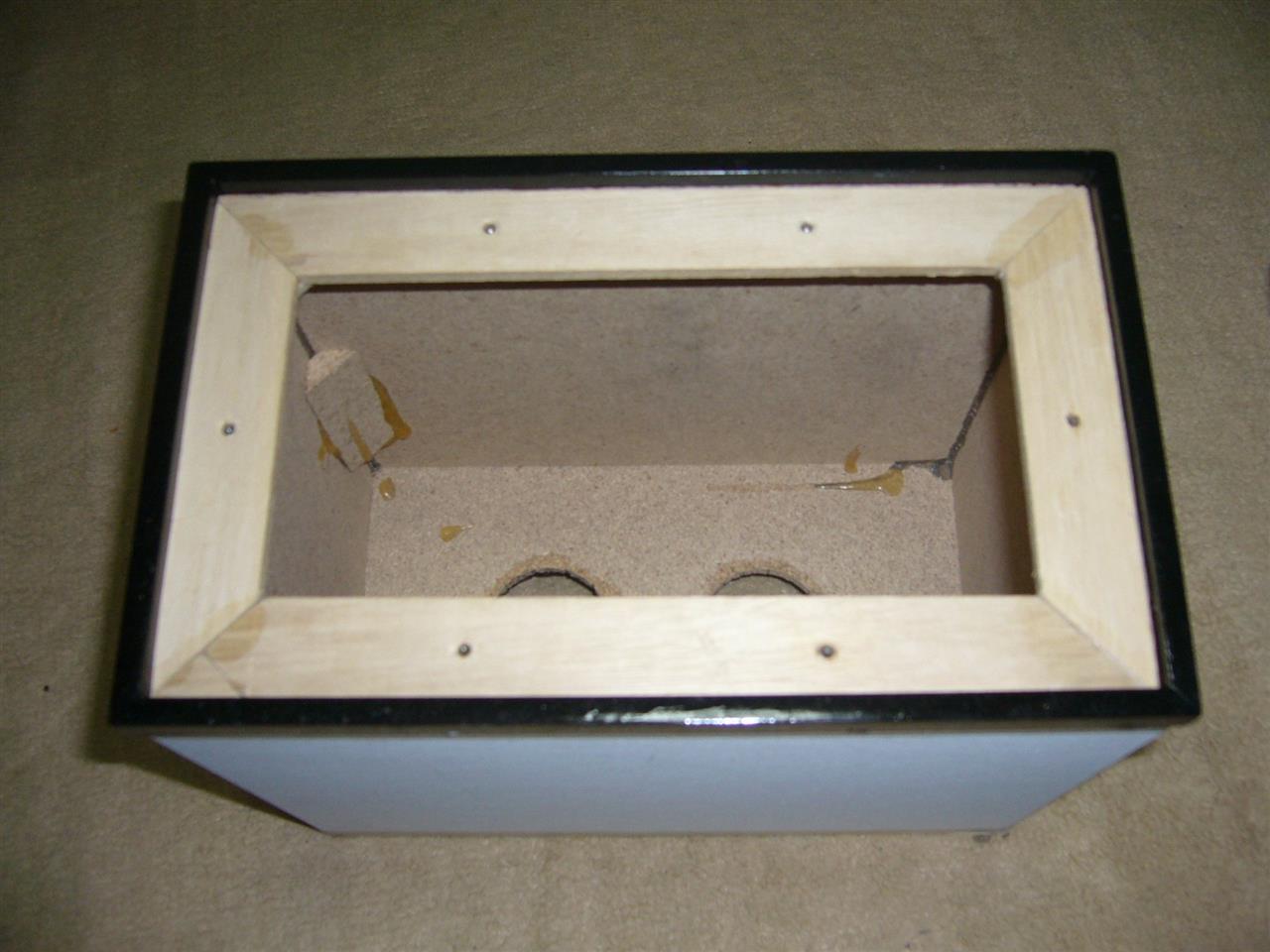

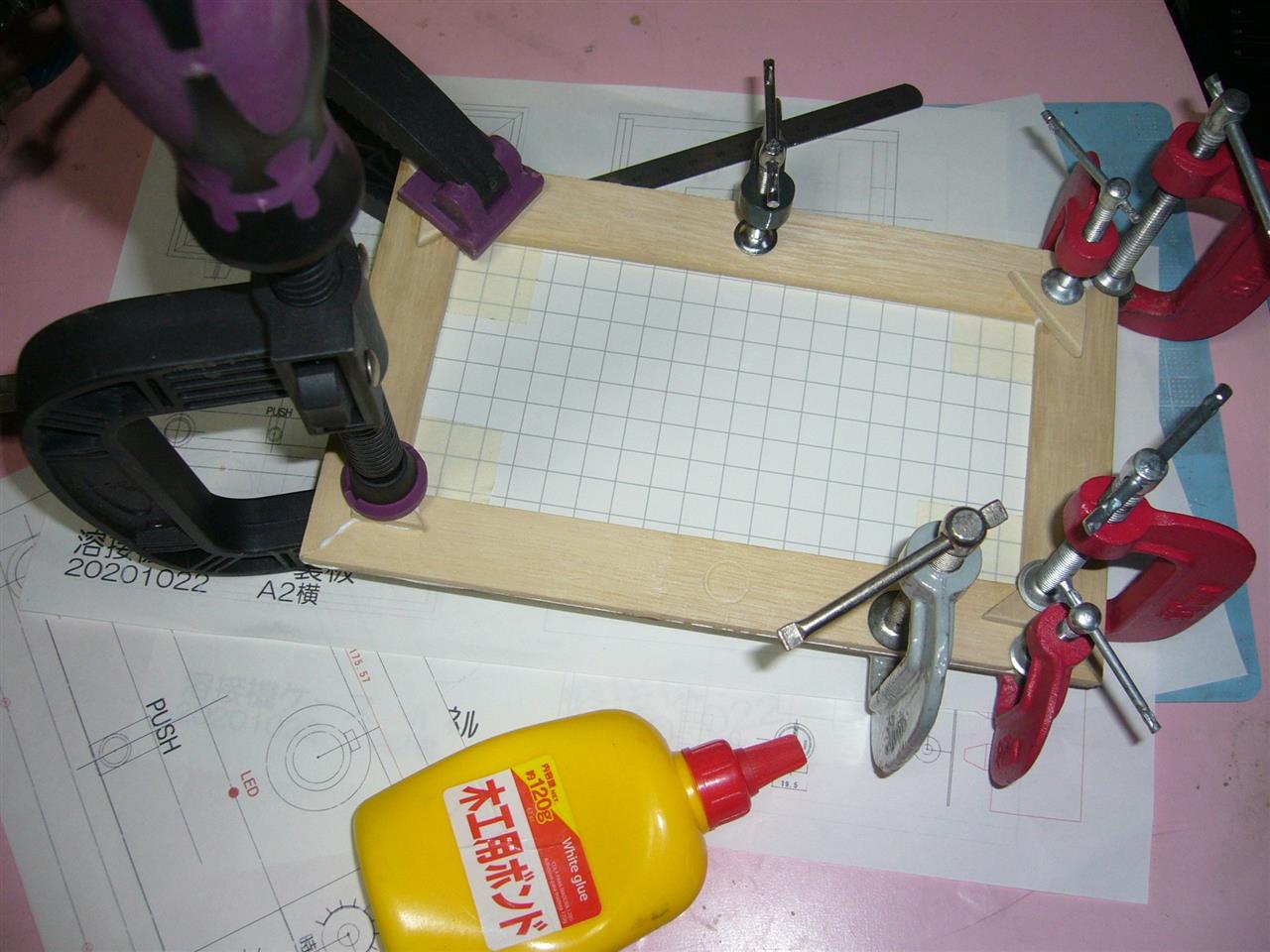

パネルを裏で支持する補強板作り


現物合わせで固定


ネジ止め　丸印の位置にナット埋め込み


当初の配置を変更　パネルに線引き


パネルにパーツの穴開け、　部品合わせ


縁巻きをパテで修正と思ったが、今回モールを試してみた。
２～３ｍｍ長くカットしておいて現物合わせで調整していかないと、一度短くカットしたら
修正できない。

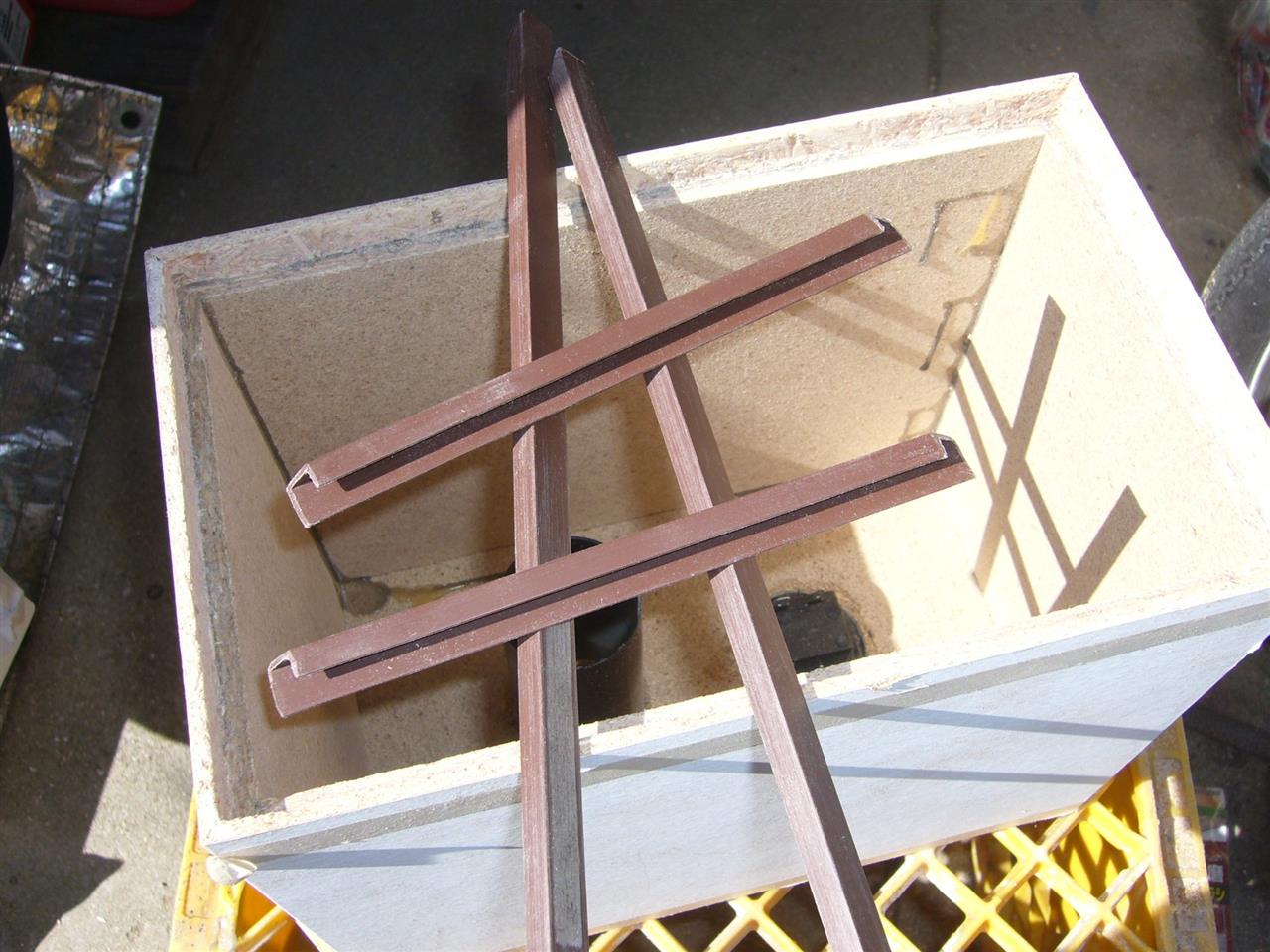

モールの縁取り


モールの繋ぎ目をパテで修正。黒色で塗装。


裏側も黒色塗装


パネルに塗装


文字入れ　クリアで押さえ


ボックスが完成


次は結線とテスト稼働

歩行鍛錬にホームセンターを徘徊

店員に確認すると、ここで部材を購入すれば、道具の使用は無料と言っていた。

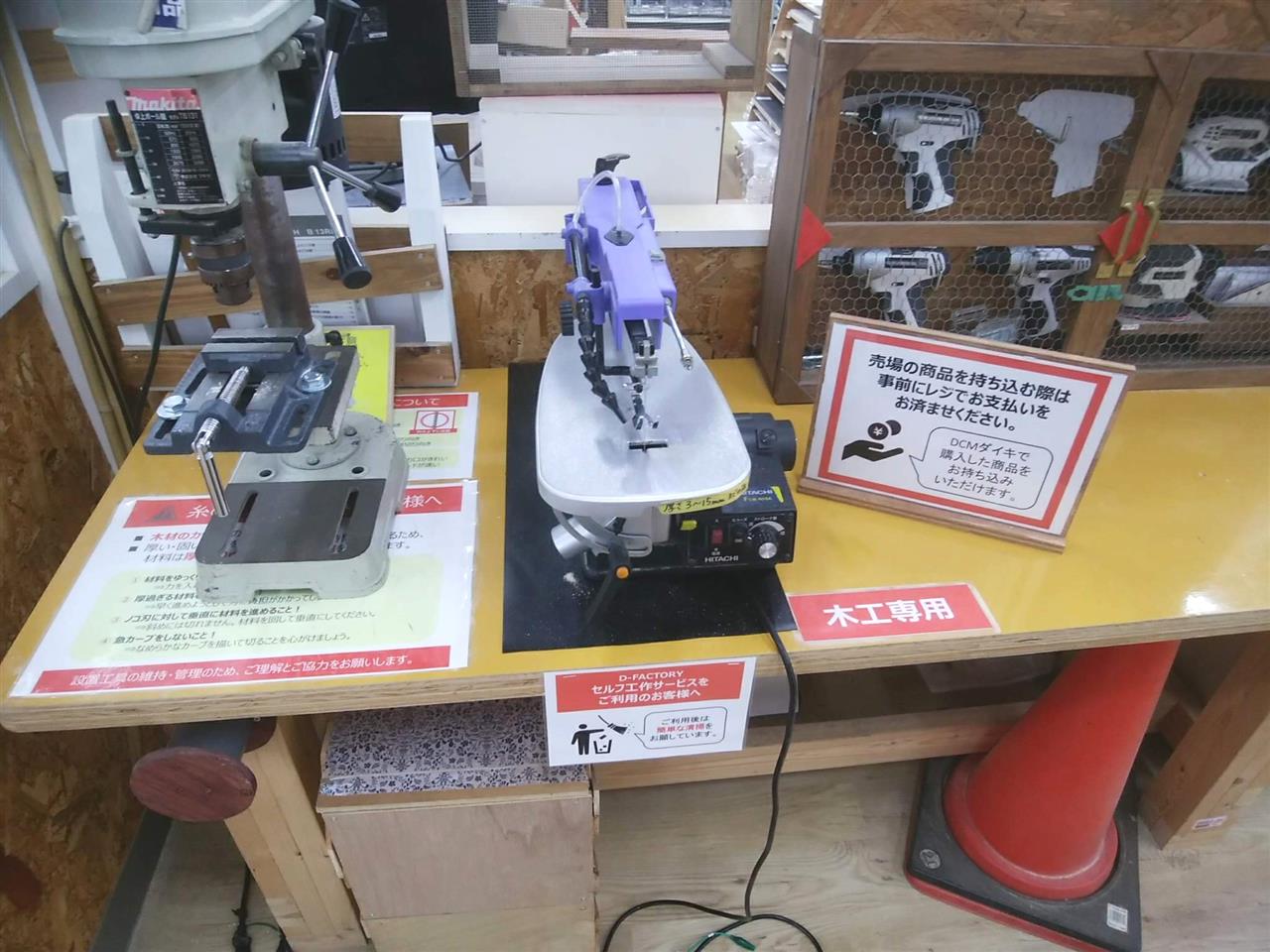

ここのボール盤を使用したいけど、パネル用のアルミ板や鉄板は販売していない、

糸鋸は木材専用で、アクリル板やアルミ板には不可！

電池ドリル、電池ジグソー、電池サンダーもレンタル可能
結局ベニア板、合板の加工場だな？
しかし使ってみたいトリーマーのレンタルは無し。
店舗と工作志向が異なっているので難しいな！

武漢肺炎が落ち着いたと思っていたのに国慶節のお蔭で物流が大遅れしていた。
かの国には、休日出勤と言う考えは無いようだ。（日本もだいぶ変わっれ来たが！）

関連前編はここ

大きな電流を扱うので、ロスの少ない部品を探していた。
＊パネルと外部ケーブルとの接続部品


接続部分


鉄板にこの穴開けるのは大変。実測19φもある、手まめに肩こり・・・でそう！


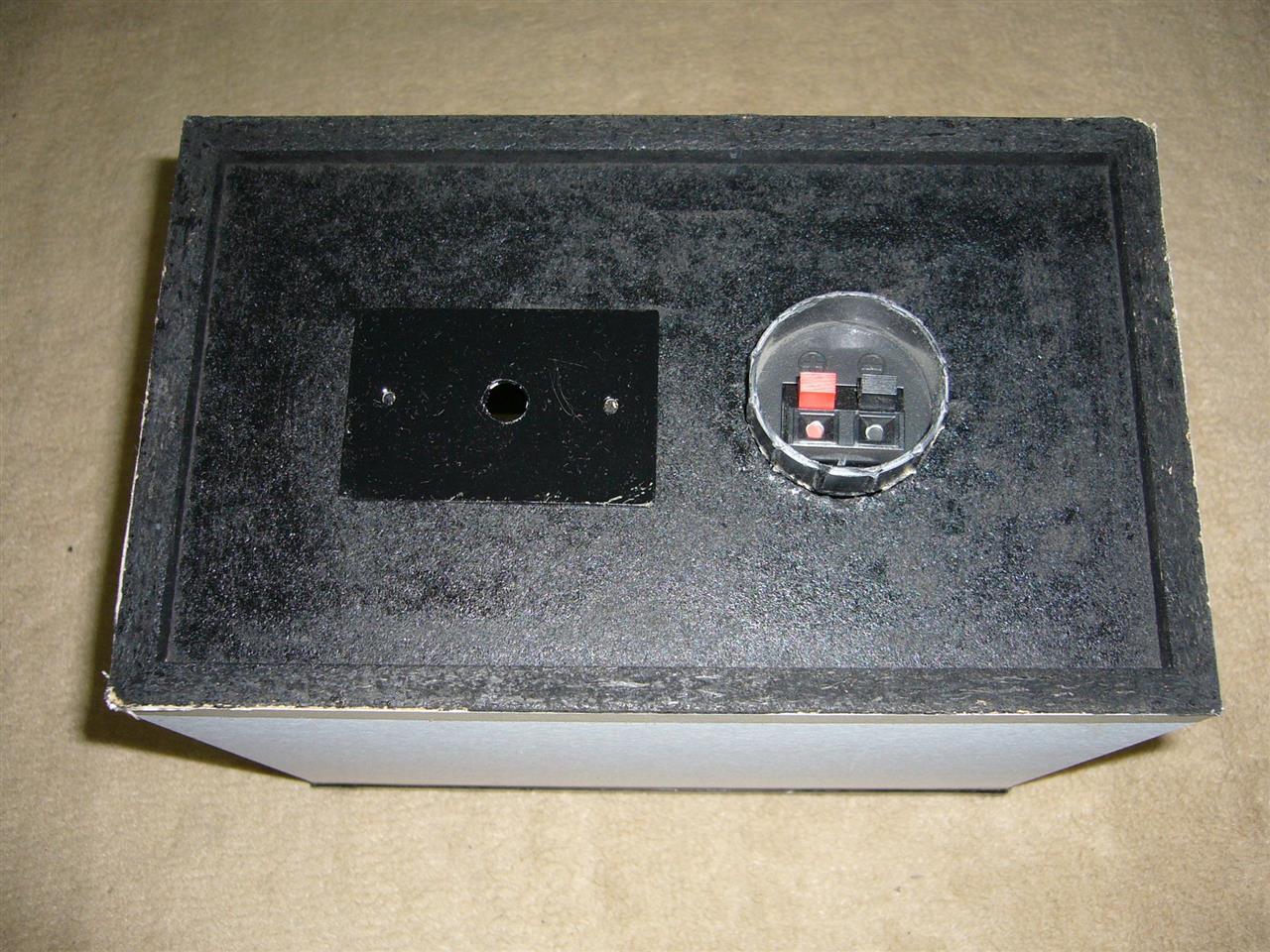

ハードオフでケース用にとSPボックスを買ってきた　330円。安いのが嬉しい
1個で良いけど、不要のは引き取るが値段は変わらんと店が言うので1組で持ち帰った。


まだ稼動するSPを壊してしまうのは忍びないので、滞留品になるのに丁寧に取り外して保管した。
前蓋はマイナスドライバで少しずつこじ開け。

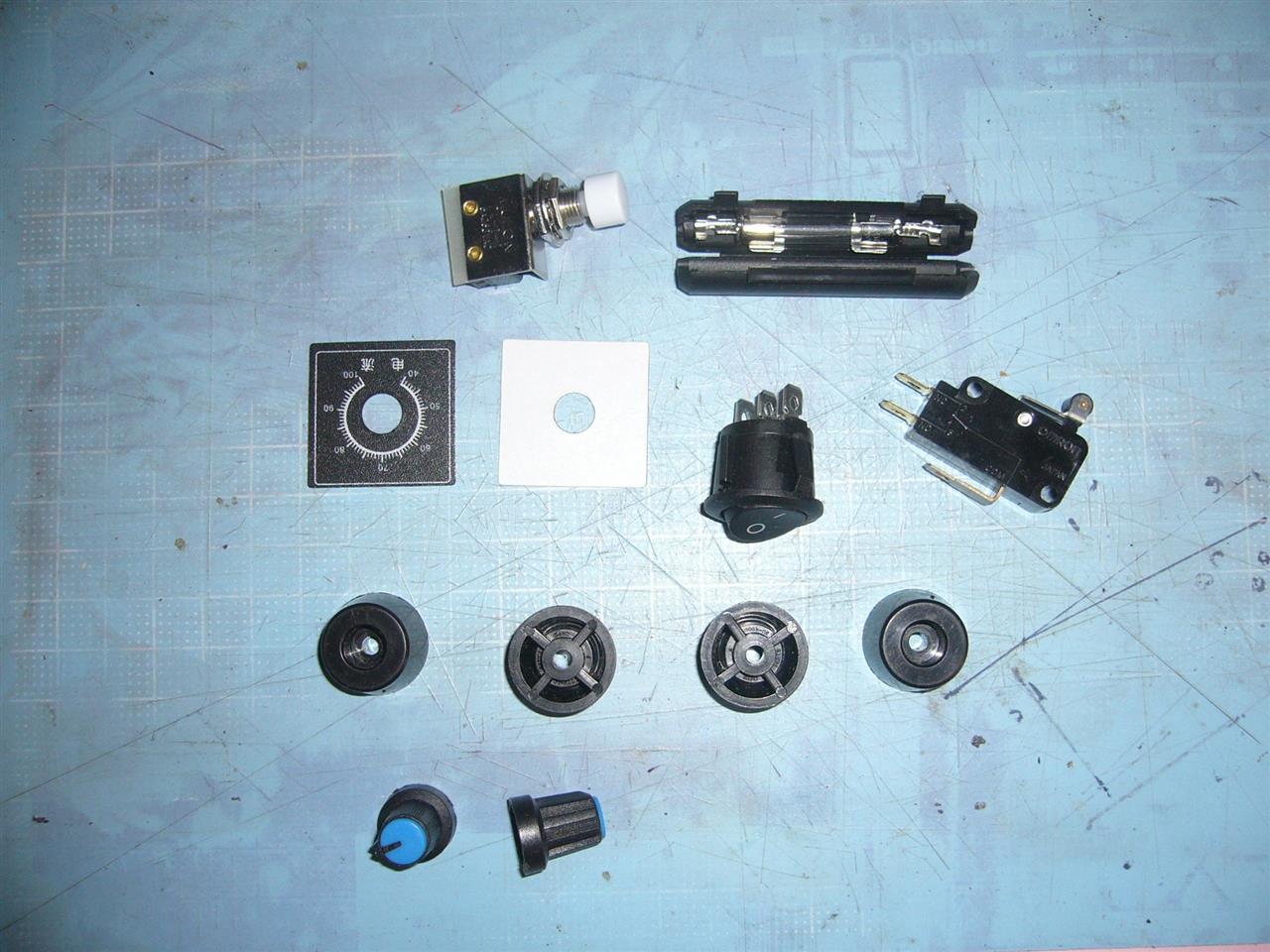

ジャンクパーツを搔き集めて採寸


ケースの図面　パネル


パネルの補強材　配置　

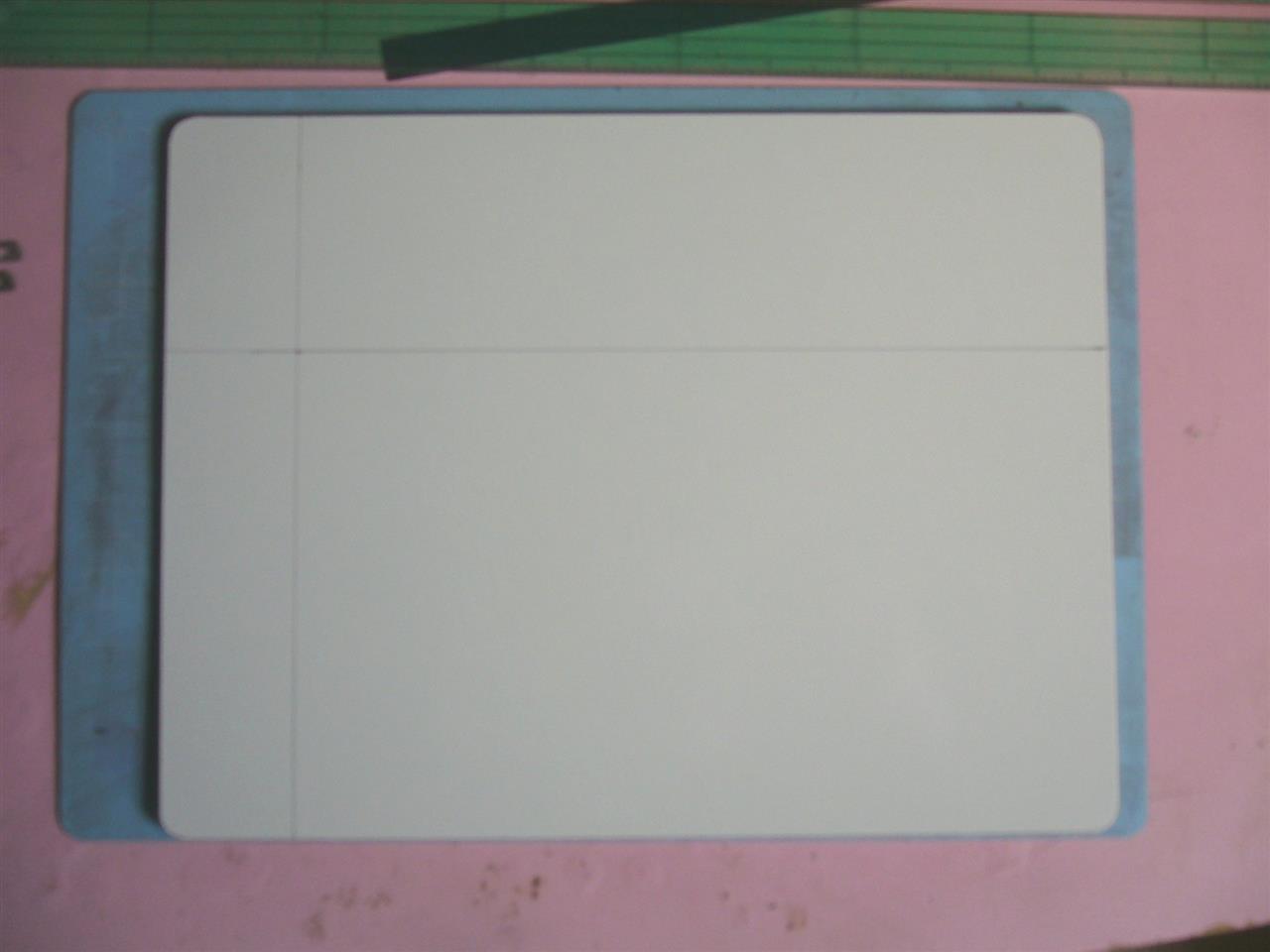

パネルに使うMDFの白板（ダイソー）


ホボ部品が揃ったので、後は地道な加工と仕上げ

ダイソーにも似たような物が有るが、ショッチュウ使うには今一使い便利が悪い

価格も安いし、好みの長さにカットできる　マジックテープ　食い付きも良い

1000ｍｍ　２０ｍｍ幅　94円
