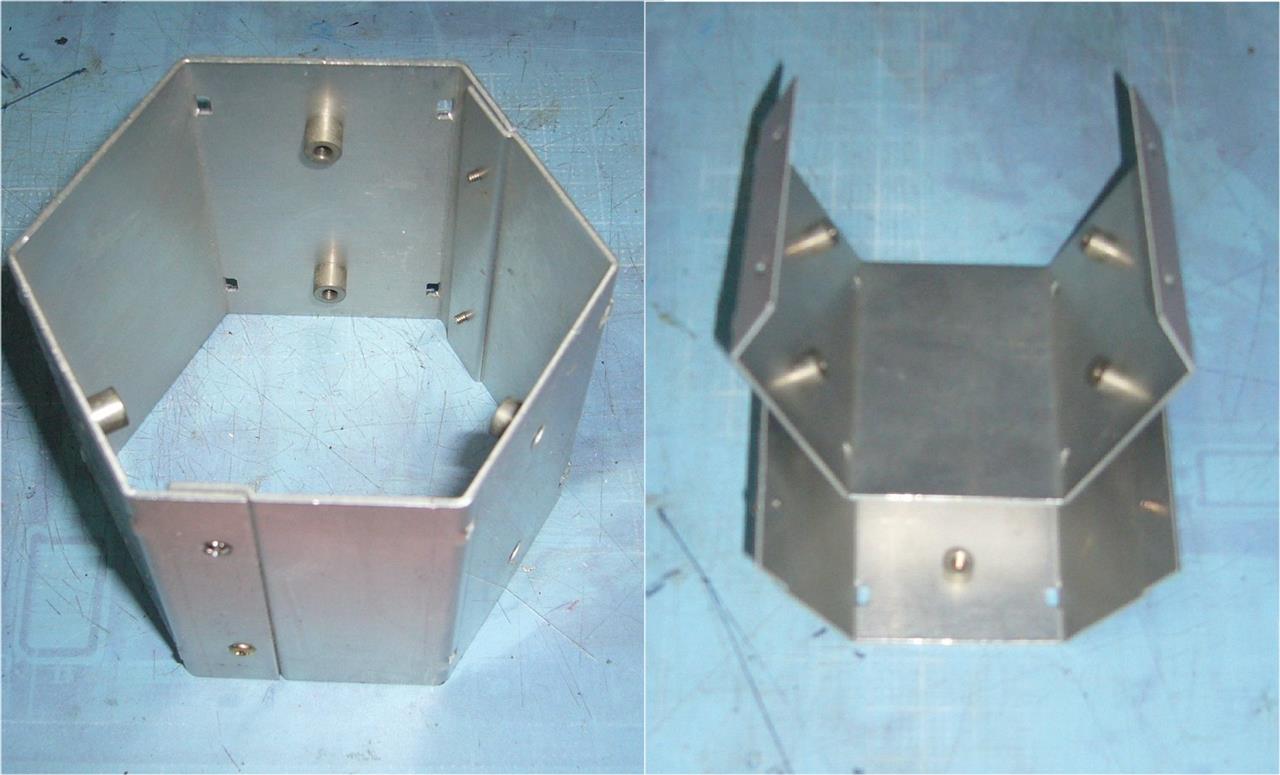

頂き物の組立シャーシが滞留品になってたのでケースとして使えるように、蓋を作った。


材料はジャンクフェノール基板


今回は先日購入のPカッターの試し切り　新品の刃の内はスムースに切れるが摩耗が早い。


基板から蓋部分（天、底）を2枚切り取り


切り出し後。　　少し大きめにカットしているので、ヤスリ仕上げ

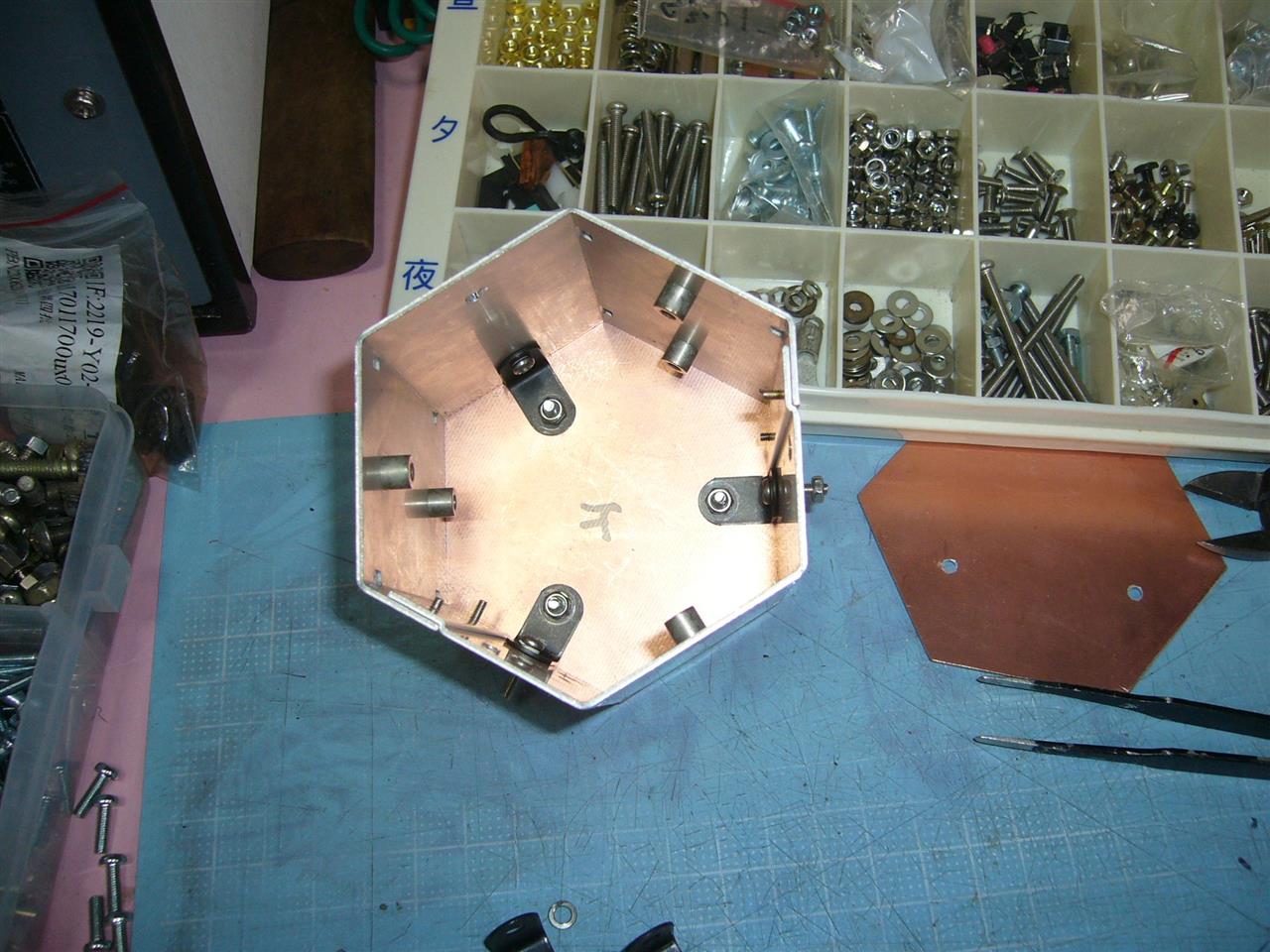

アルミシャーシにL字金具取付穴開け


カレイナット噛まし


完成。　　ケースとして加工後に塗装する

ＯＭＲＯＴＩのリレー（中華製）が届いた。

ロゴを見ると一瞬オムロンと見間違った。　大陸が得意のパチモンかな？？
　＊疑っているが、ひょっとしたら、大陸ではブランド品なのかもしれない。

国産ブランドにはＰＳＥマークが付いているが、当然そんなものは無い。海外製品には
ULやCEのマークを見たことが有るがそれらしきマークも付いていない。

国家の品質検定（保証）機関が無いのか？、闇製造品なのか！。
その分価格が安いわけだ！。　リレー一式が送料込み210円。　納得（笑）！


裏面には配電盤にワンタッチで取付できるような、取付爪が付いているが、検定品マークが付いていないので、常時通電している電路には使用しない。
万一の事故に自己責任だけでは対応しきれない。


目視確認ができる、使用時のみ電源を接続する機器の部品とてして使用する。
以前蒲鉾板で作った足踏みＳＷが、ボール盤の制御に接点容量不足と思われるのでこの
リレーを使用する。


接点が遊んでいるので、メーク側を４パラにして接点容量を増やしている。

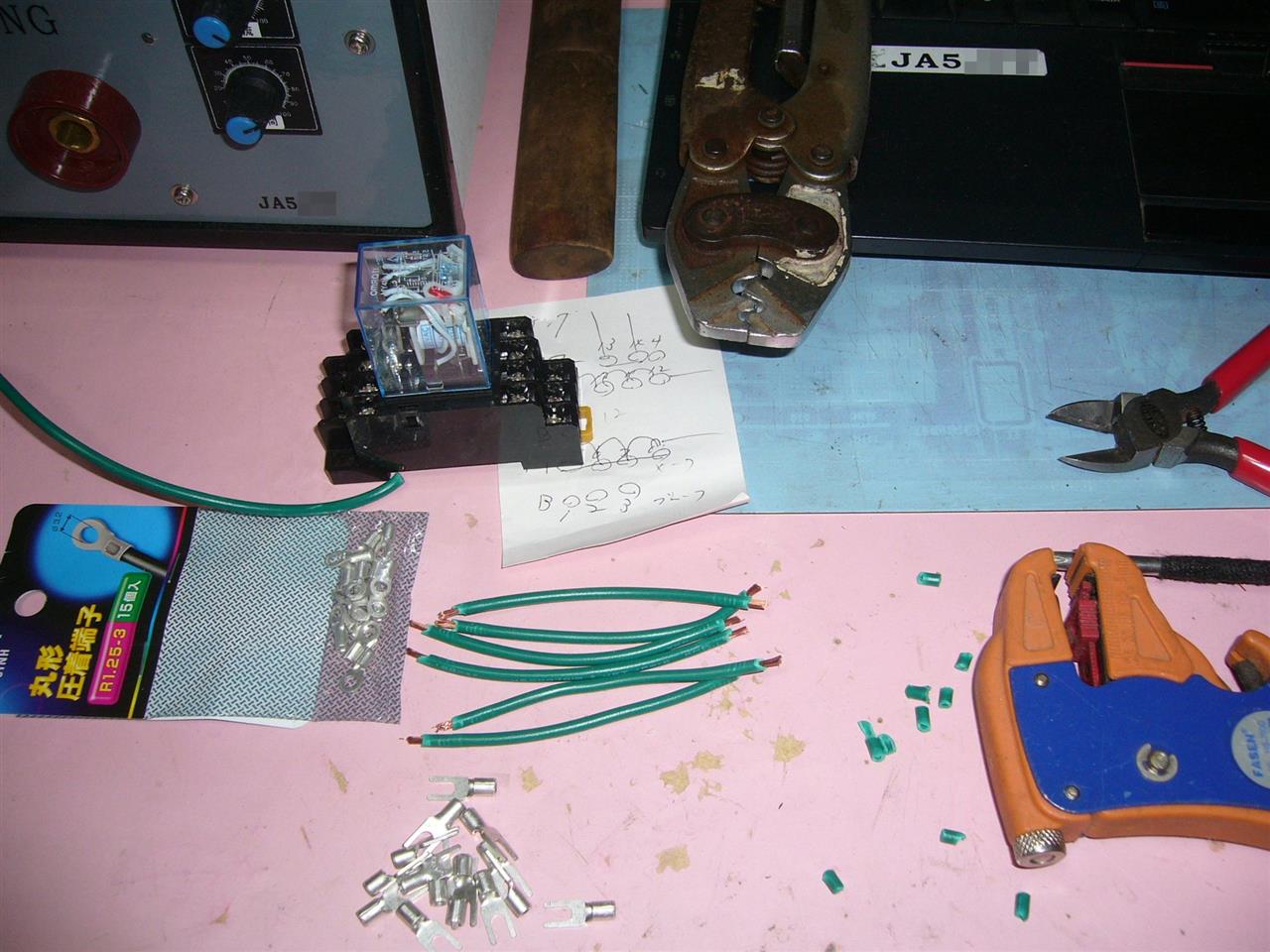

圧着端子2袋を買ったら（346円）、リレー一式より高くなってしまった(笑)！


手頃なケースが見つからないのでトランスの試験に使った板切れで配電盤風に組立ました。
工作に電気工事士免許が必要の様に見えますが、使用時のみ固定しない接続の電気機器なので
問題ありません。（100V回路に常時接続して、柱・壁に固定すると問題が発生します）
その前に工事なら使用したコード（1.25sq）の方が問題かな？

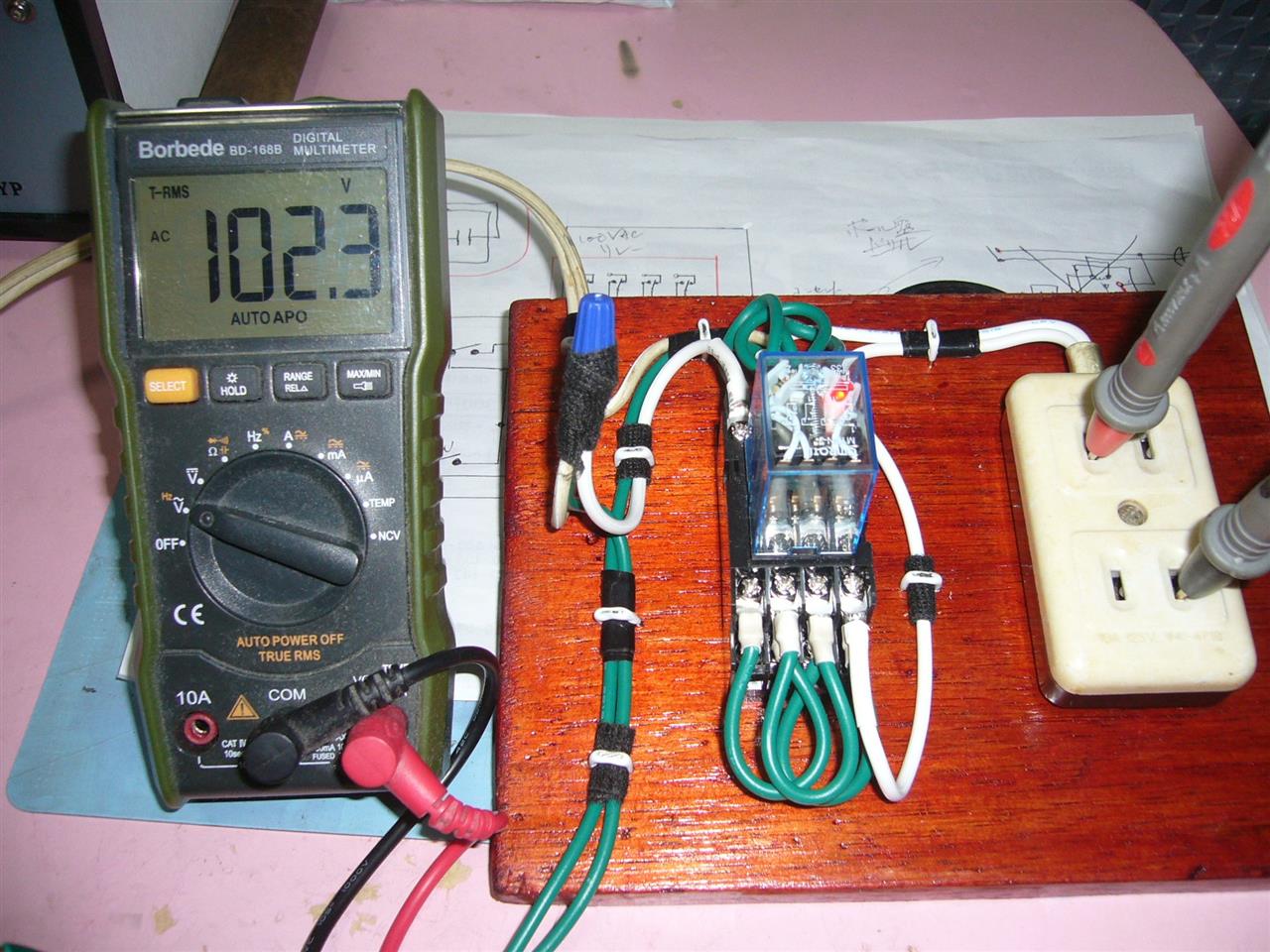

自作足踏みスイッチでテスト


問題無く稼動している

今日のダイソー徘徊でブチルテープを見つけた。

水道用の防水にも使えるんですね～　（ホンマかいな？）


先日、中華から届いた自己融着（ブチル）テープは、なんか違うように思っていた。
ブチルテープはゴムみたいに引き伸ばしながら巻くのだけど、このテープはあまり伸びないし、
表面は布のようだ。車のワイヤーハーネス絶縁用ではなのかな？
　　

絶縁テープとして使えるので問題ないが、屋外で同軸ケーブルの防水用には使えなさそうだ。
・ドライバーに巻き付けて融着具合をチェックしている。　防水性は無さそうだ。
web広告のself‥‥文字だけ見て飛びついた自己責任だな。

中華の安価品も良いけれど、手に取ってチェックできるのが店売りの良い所ですね。
（不良品のクレーム処理も早いし）

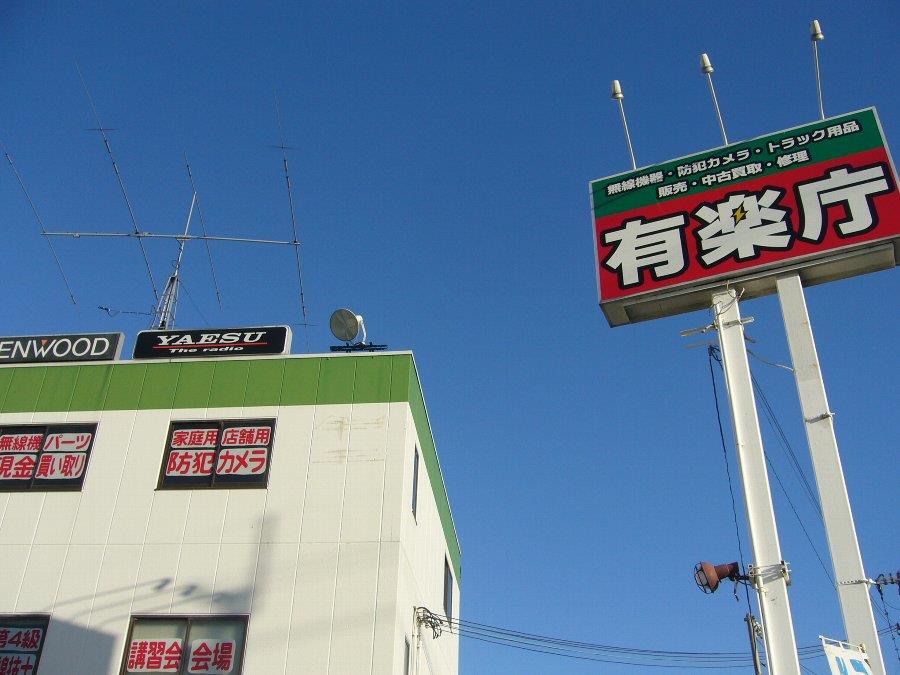

待ちに待った久々のジャンク市
数枚のマスクにアルコールスプレーや乗車時の車内除菌剤スプレーを持参して会場へ乗りこみました。


舗の開店は10時だけど、CQ1200Mhzさんが、9時ころから駐車場で軽トラ露店販売を開始。

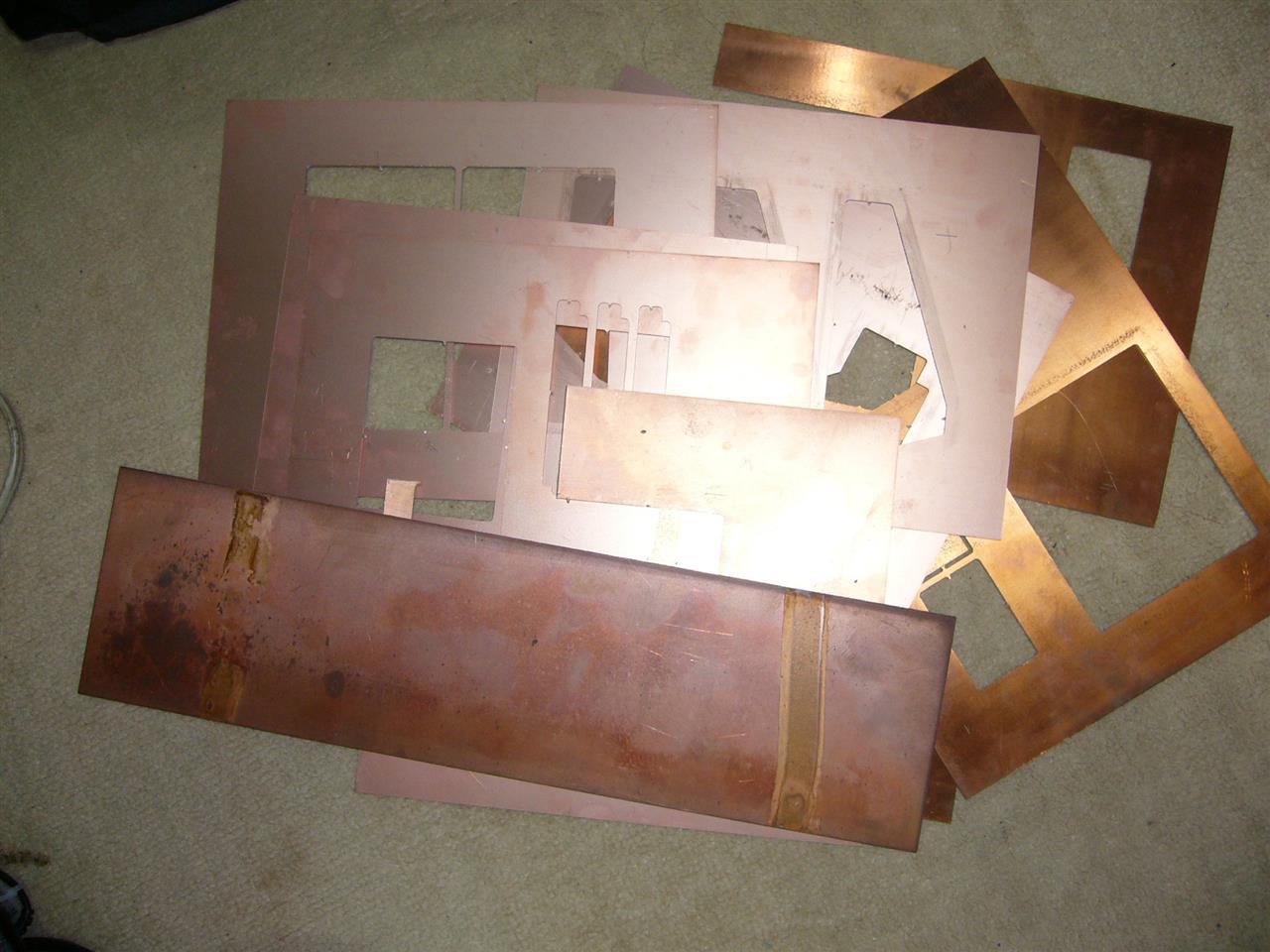

露店でホボ、目的のジャンク品を入手してしまった。
防錆剤ローバーは格安にしてくれた正規品です。他は10円～50円～100円～200円～300円均一
のジャンクパーツ（西＊さんいつも格安ジャンク、おおきにでした来年もよろしく）


ここで、IQPさんと初対面のご挨拶させてもらいました。今後とも宜敷く

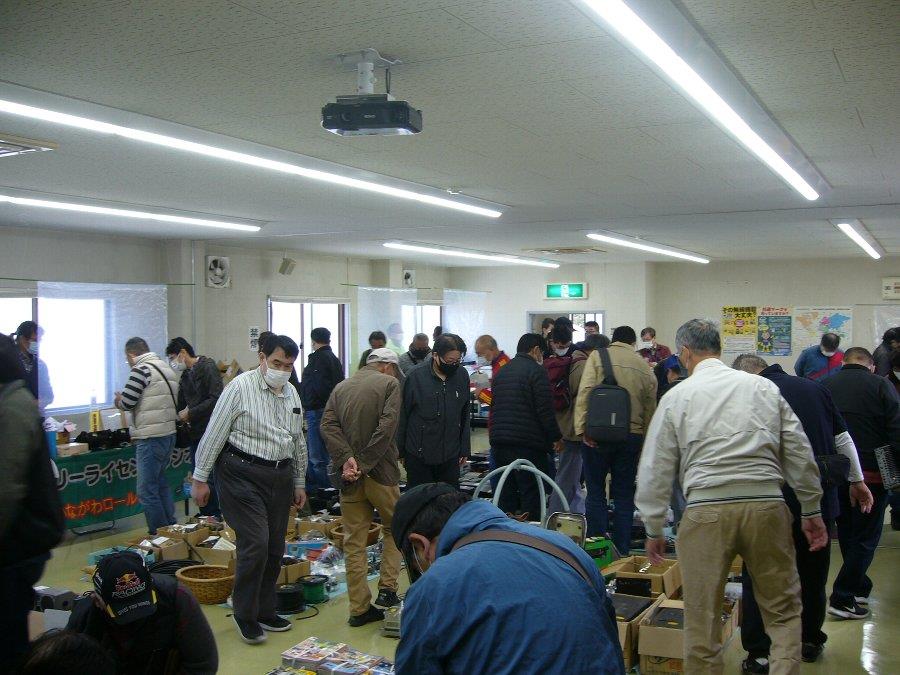

会場の様子。　
何故か、笠岡のジャンク市とは販売側の目的が異なる気がするし購入者側の志向も違う気がする


店舗では単価を上げるために製品（器具）や箱売り、纏売りが多くバラパーツのジャンクはホボ無し

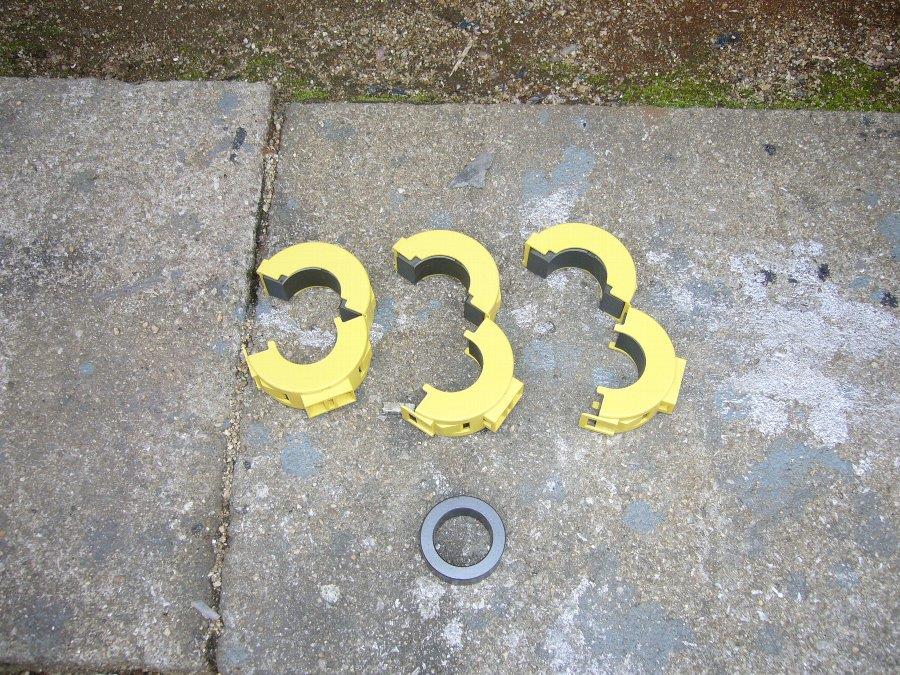

店舗は冷やかしだけでは悪いのでコアのみ購入。


帰路に、「MONSTERの移動運用記」さんが喧嘩祭りの御旅山（おたびやま）で移動運用
されているのを聞き、突撃訪問してご挨拶をしてきました。

パジャンクーツをCAD図面に落とす時、角度の測定が簡単に出来るものがないか探していました。

これは値段につられて（送料込230円）思わずポチしてしまったが、上手く使う方法が今一分かりません。


・ノギスのような副尺が付いているが、〇〇度〇〇分まで測定出来るのかな？　理屈ではできるのだろうが、実際230円の分度器にそんな精度が出るのか疑問である。
