前編はここ

半島LG製レンジなのでトランス迄、反日するのか、通電するとブンブン唸るのでコアに厚く塗料を
塗って口封じをしてみた。
かなり効果あり静かになった。無負荷で電流が４Aも流れるが1次側でON-OFFするので問題なし。


１４SQ3回巻き　2.36V


口ばし(って言うのか？）作り
　
大陸から調達するなら


スケッチ図


据置型をイメージしたCAD


木片カット
金具を突起物2個で挟む方法に変更。


穴開けて仮組　


可倒スペース

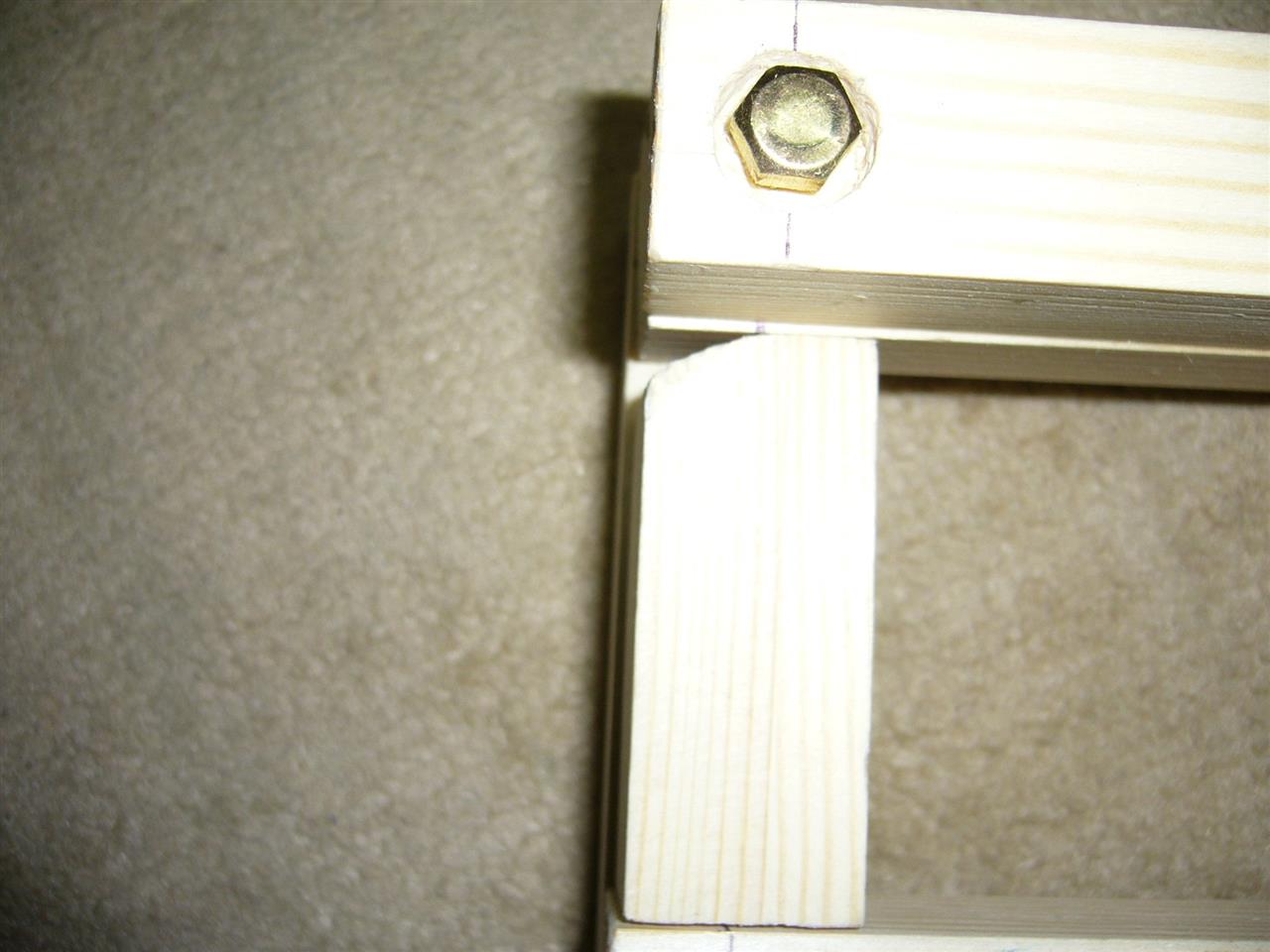

先端のチップを噛み合わせるのが難しい　最終の組立でバカ穴調整
　

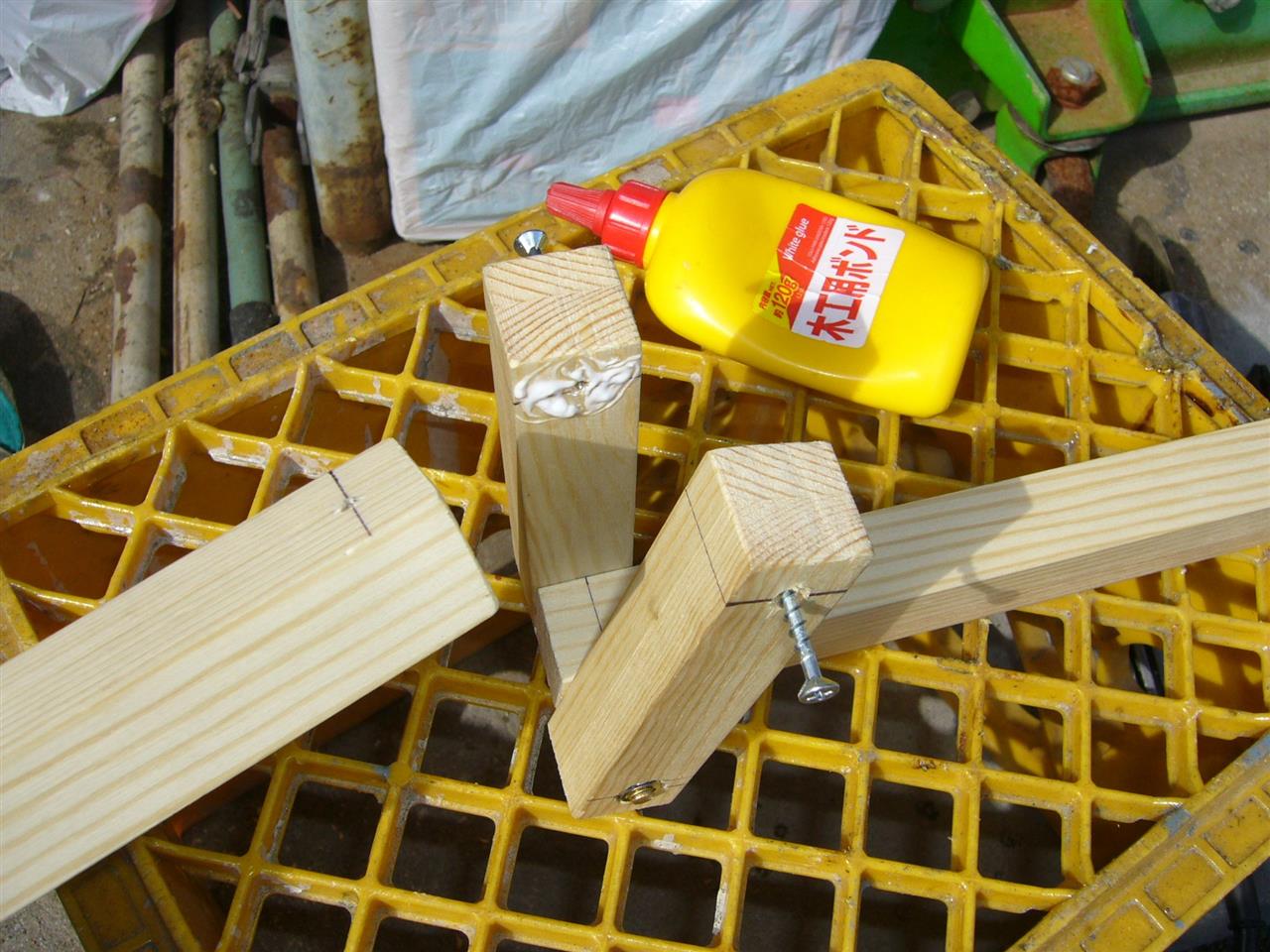

ボンドと木ネジ締め

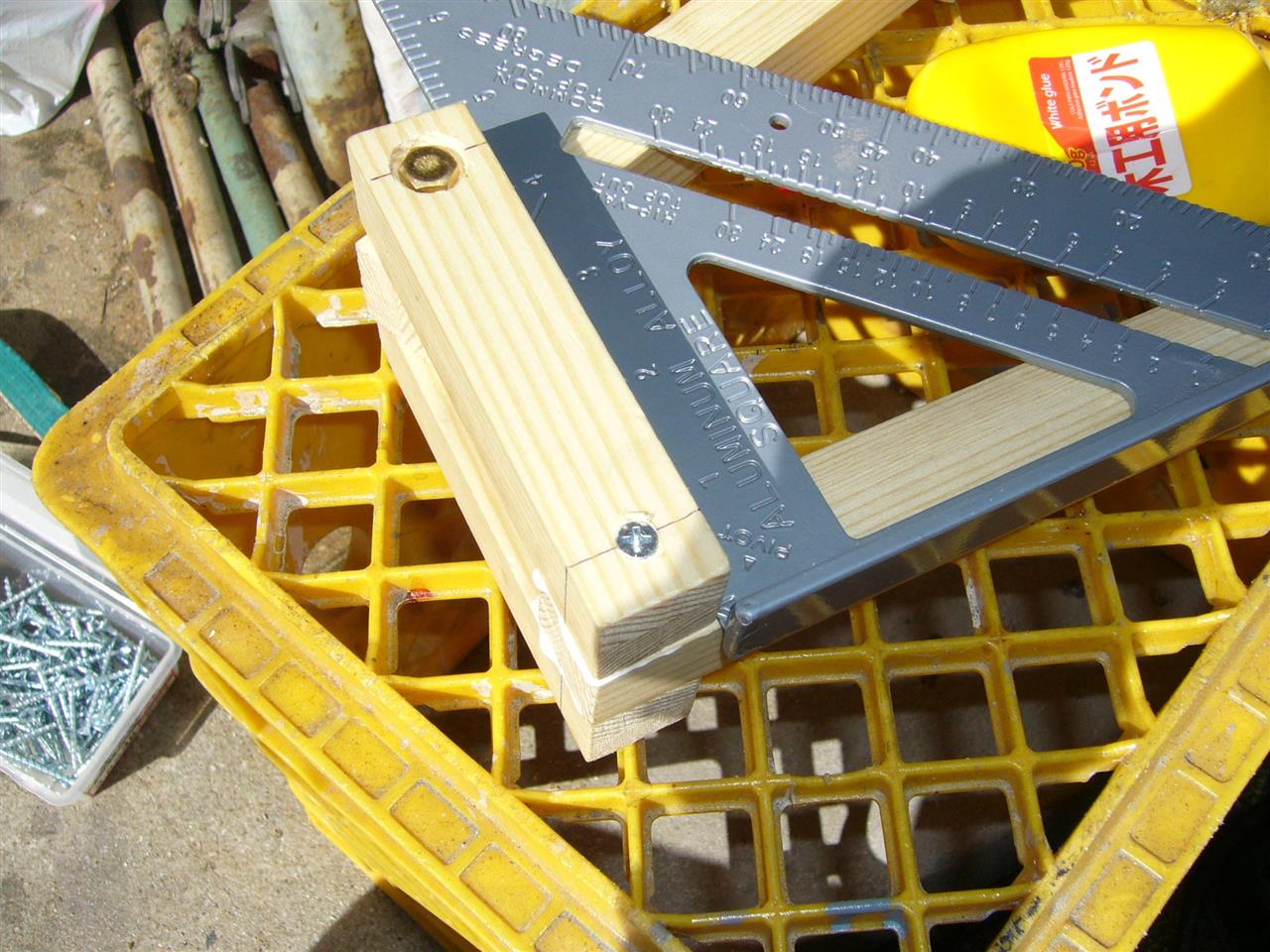

垂直だし　中華物（インチ）定規だが曲尺より使い勝手が良い

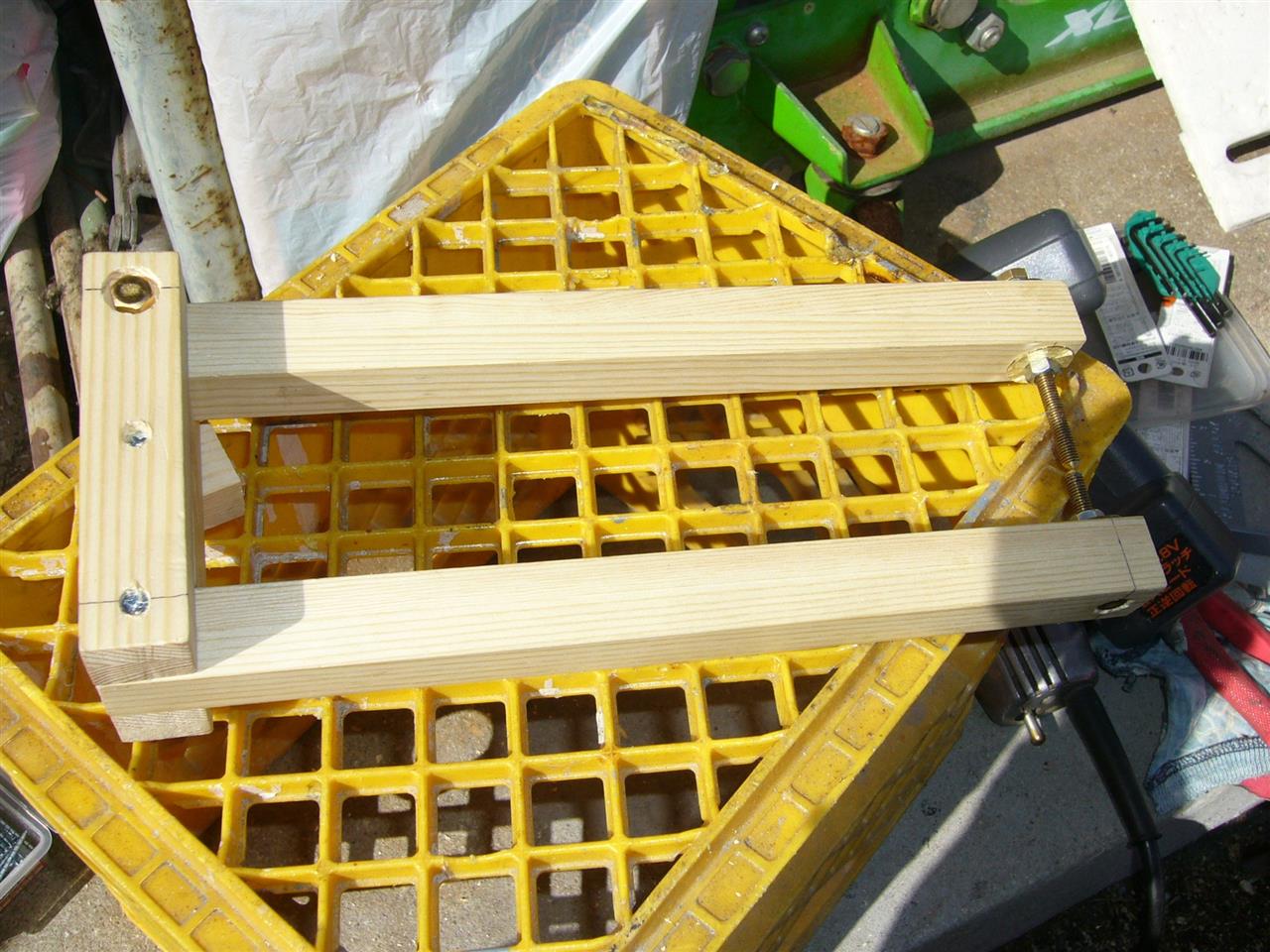

仮組


木片なのでダイソーのニスで塗装


組立　14SQのケーブル取付


面一にする為、結束バンドの溝穴


何とか、芯出しができている
チップ部分は銅製のネジを探したが見つからず大陸製真鍮のM6ネジ
真鍮では抵抗率が銅より大きいのが気がかり。


次は、トランスを加工して実地テストを予定

寒い時期は、コードが硬化していて、何度修理してもテーピングではその付け根から断線してしまう

スプリングコイルでも無いかとホムセン2軒を徘徊。

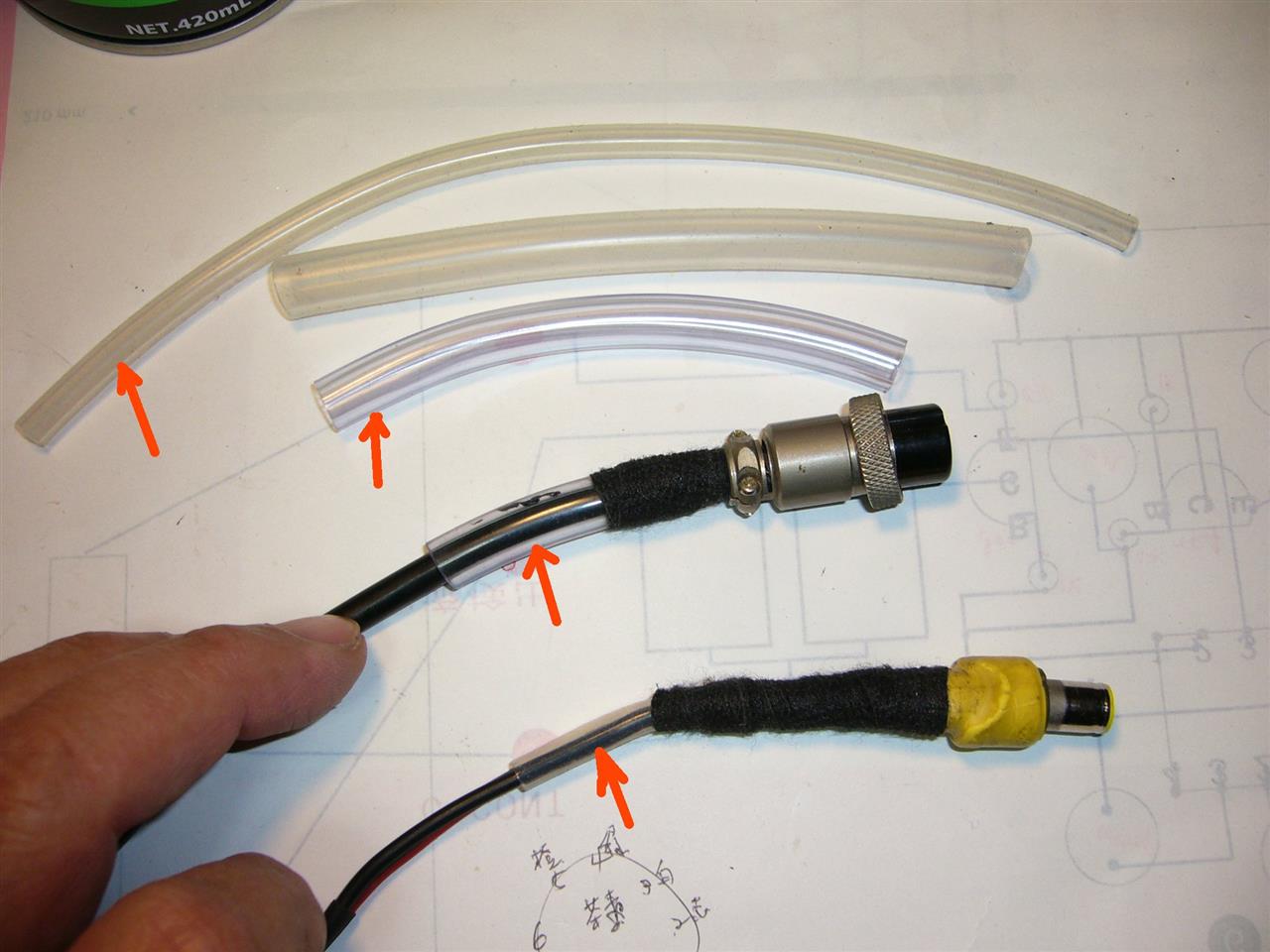

シリコンチューブを見つけた。　これでコネクターの付け根を保護してみた　

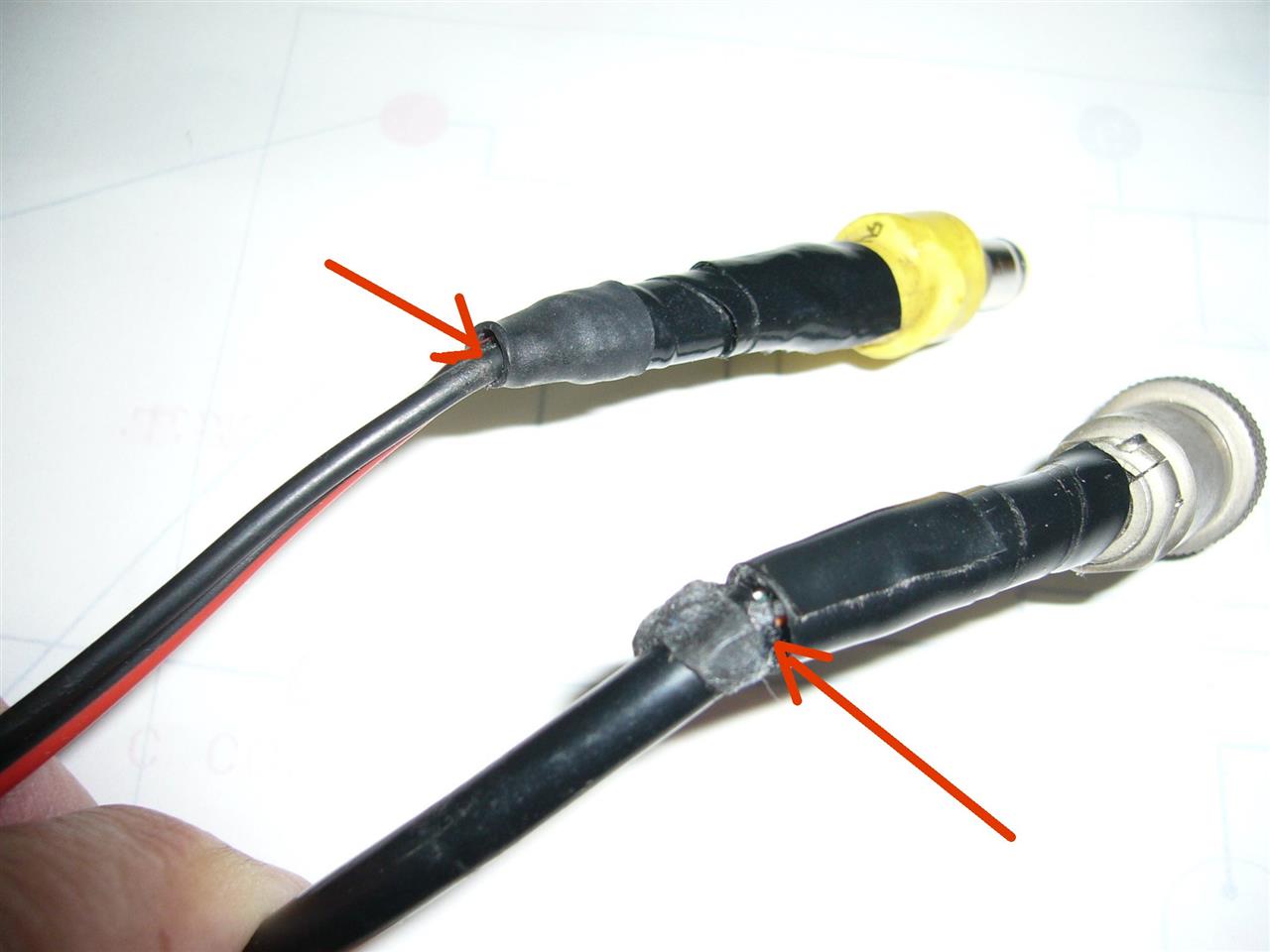

断線しているパソコン電源コードとマイクコード


マイクコネクタは配線を遣り直し


シリコンチューブは程よくシナってくれる　これで暫く様子眺めだ

先日のジャンク整理で発見していました

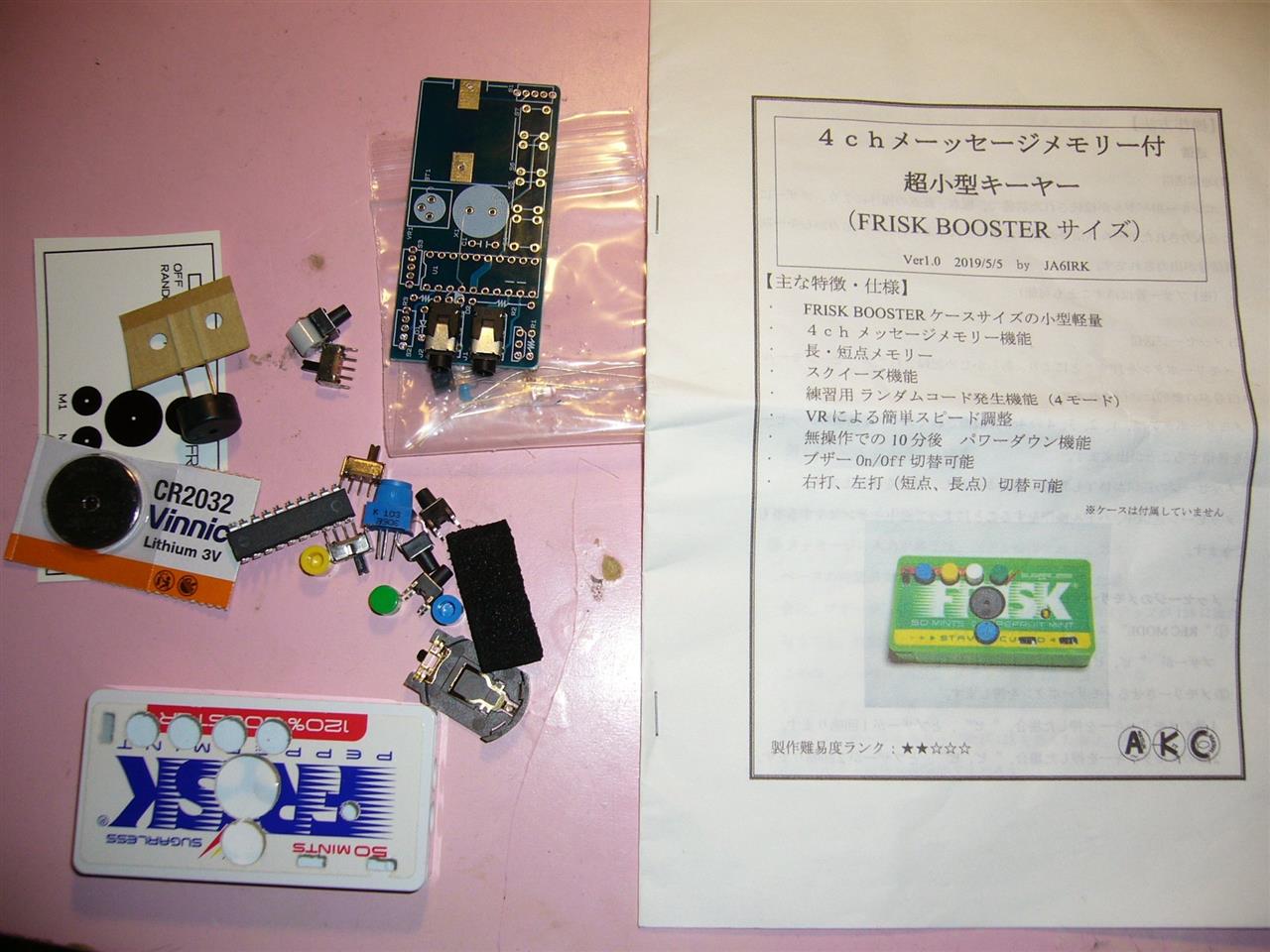

一昨年の関ハムで買っていた”FRISKキーヤー”　他のキットを購入予定でしたが売り切れで、展示
していたこれを購入しました。　簡単なキットなので何時でもできると思って忘れていました。

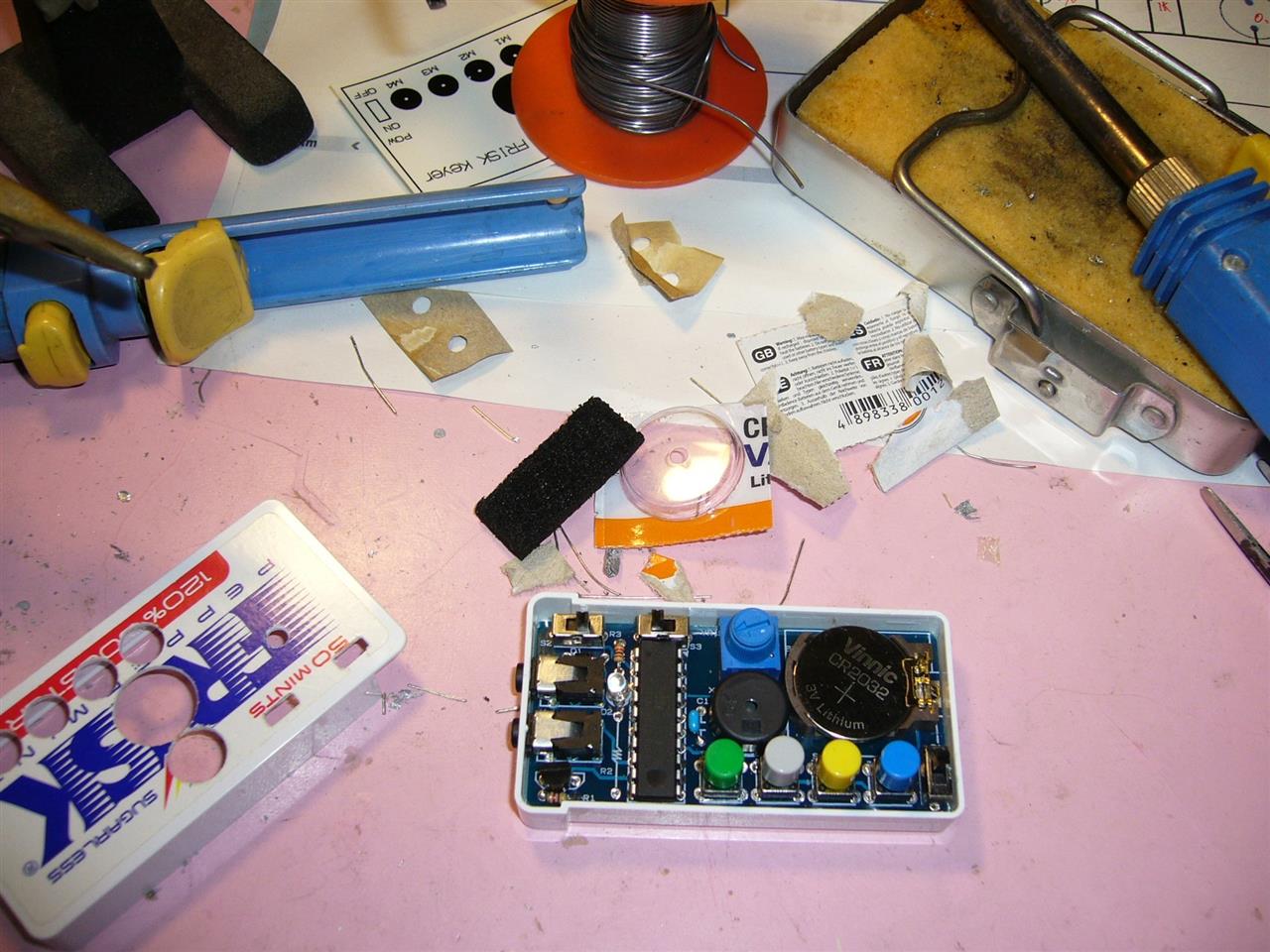

半田付けに30分で終了しましたが、簡単と舐めていてICを反対向きに取り付ける失敗をおこし、
プログラムICなので、ニッパで潰す訳にもいかず冷や汗ものでした。

こんな時ほどしっかり半田が浸みこんでいて、基板に直付けした20ピンICを外すのに1時間も
掛かってしまいました。　簡単と舐めた私の大ミスです。

取敢えず　仮稼動　OK


テプラで文字を作って貼付け　30分　完成
メモリーしていないので　当面RANDOMで受信練習しよう（和文も欲しいな）

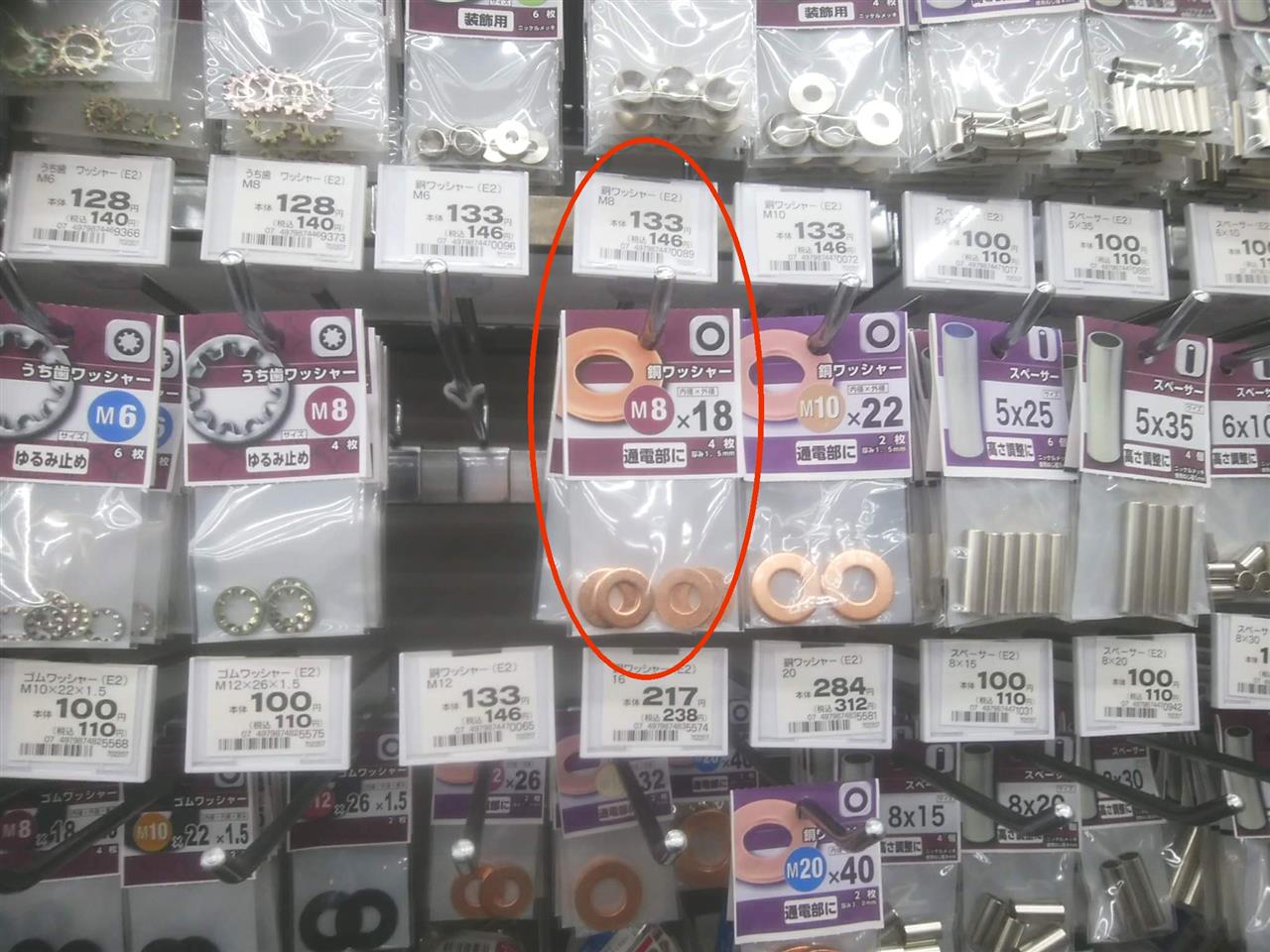

昨日のホムセンで、銅ワッシャを探していたが、この価格

4枚で146円　　エッ～～　オイオイ　10円玉を使ったら４０円で済むゾー！

しかし硬貨に穴開けたら　通貨偽造罪！　結構刑罰が重い

そんなら、5円玉なら２０円で済むナ～と悪知恵が回ってしまった。

帰宅後　5円玉をクレンザーで磨いて（接点洗浄剤を付け）準備した。

赤銅から黄銅へ変更だ　　これに関連した内容は後日投稿する

そういえば、14SQと22SQのケーブルを買ったら高かった事、溶接器ではケーブル代に

一番、金が掛かった。

銅相場が高騰してるのか？


ホムセンでは小細工パーツも割高だな

最近はデジタルばかりでほとんど使っていないアナログテスター

久々に取り出したら底面に錆が見えた。又、電池を抜いてなかったのかと、慌てて開腹。

幸い電池は抜いていたが筐体が金属なので長年の放ったらかしで内面全体に錆が発生していた。

今後も使わないと思うけど、あくまでもメモリアルテスターとして残しておきたい。

乾電池弄りの工作から、右も左も分からず真空管を触り始め無線小僧に目覚めた頃（中学校1年）

に小遣い貯めて買ったテスターです。　　3kΩ／Vの低級品

対応開始
錆落し

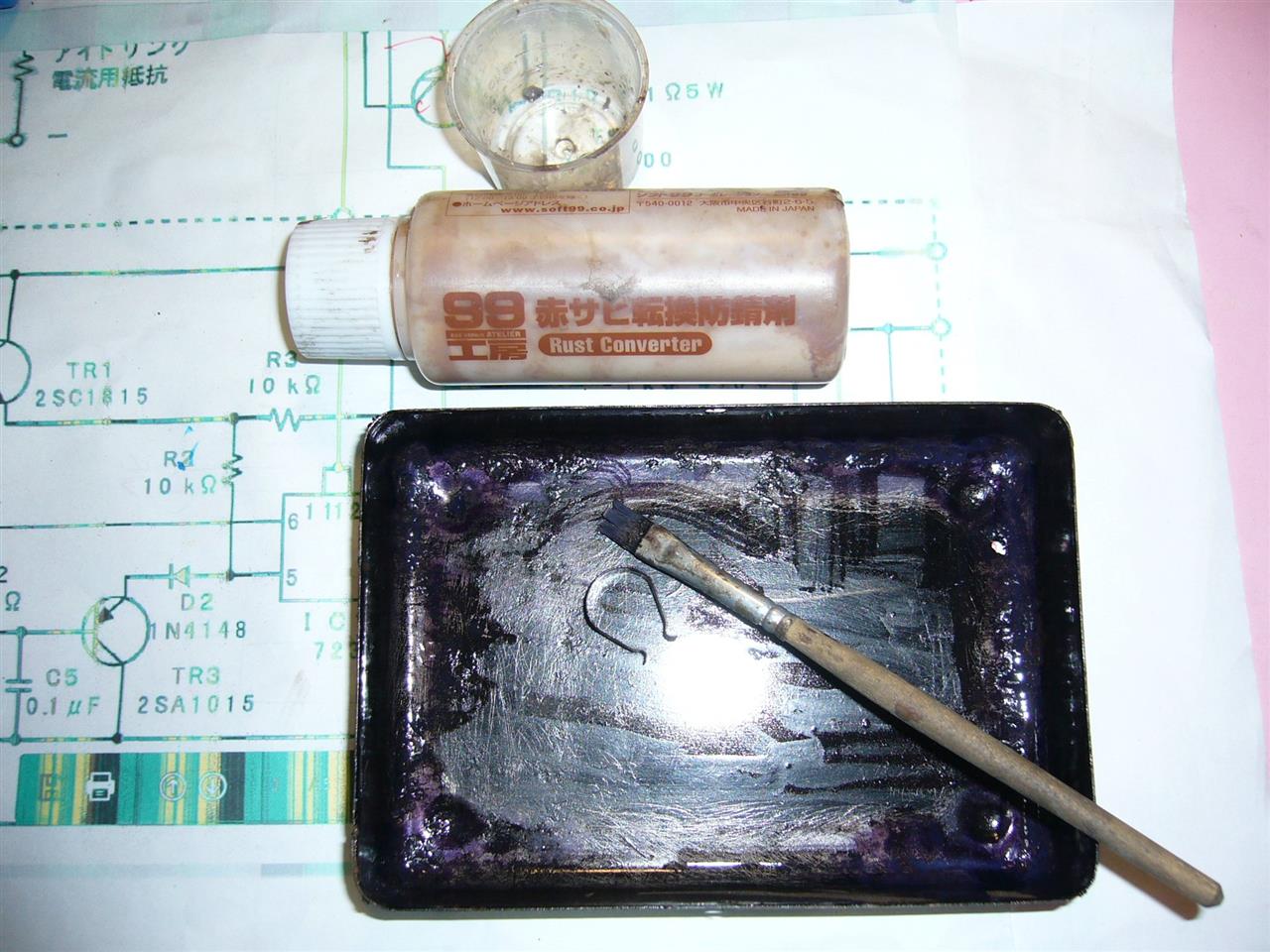

錆止め、　赤錆を黒錆に化学変化させるらしい（息子のおすすめ品を借用）
乾燥したら赤が黒になっている。


上塗り塗装してコンパウンドとワックス掛けで終了
