またまたニコイチの投稿。

今年最終の貧乏くさくて、しみったたれ投稿。（来年は羽振の良い金満投稿したいな～（笑））

今回はニコイチ同士をニコイチで「ヨンコイチ」へ

昔ニコイチで修理していたスタンドの付根が折れてしまった。プラの経年劣化だろう

9年前の改造修理はここ




無くては細工する時に困るので、新品購入と思ってHCを徘徊していたら、もう1台ニコイチしていた
スタンドを思い出して、急遽買い物をやめて物置を捜索。 傘が劣化で割れたのをブリキ板で
修理していた物だ。 (こちらはみんカラ参加前なので古い投稿なし)



結線はテーピングのみ簡単手抜き （道具もドライバーとニッパとペンチだけ）
電源コードも劣化の少ない方へ入れ替え



傘は、ケーキ、パンを焼く型枠 （簡単回路なので一発完成）しばらく使える
〇枠の部品は捨てずに外して再利用。 照明球は LED ４W 電球サイズ２０W

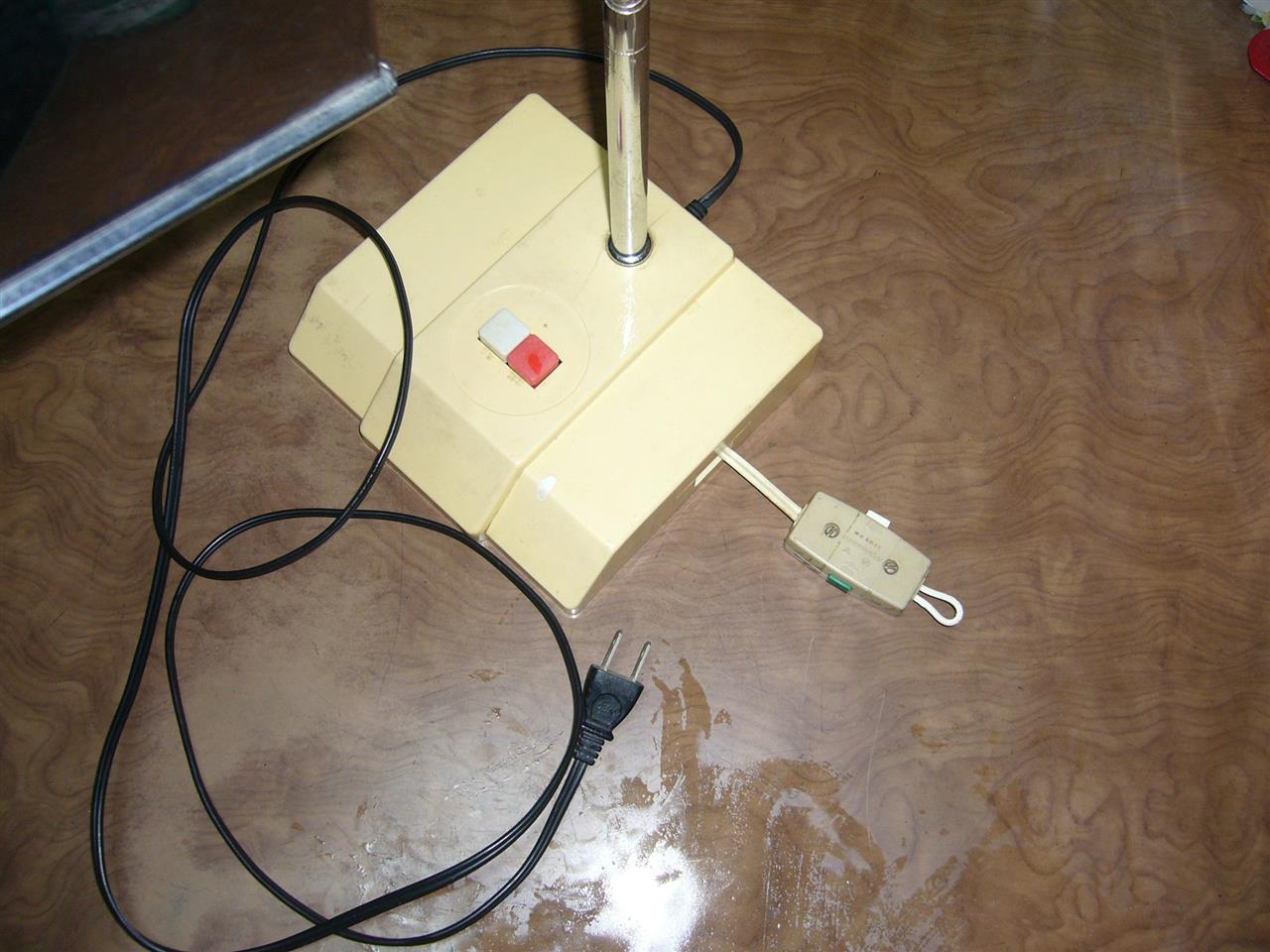

グロー球の無い蛍光灯のSWは特殊なので、別途にON-OFF SWを外に引き出した。
（炬燵のSWを外した物） 安定器は不要だけど重石を兼ねるので残置
長年の汚れを拭き取って完成

しつこく、ジャンク遊びしています。
ジャンク遊びは安くて何度も美味しい。（鯛アラのよう・・）

前回のニコイチ残物同士を合体させ、イアホンマイク完成。
結果的にニコニコになってしまった。（笑）(笑)（笑）！

前編はここ

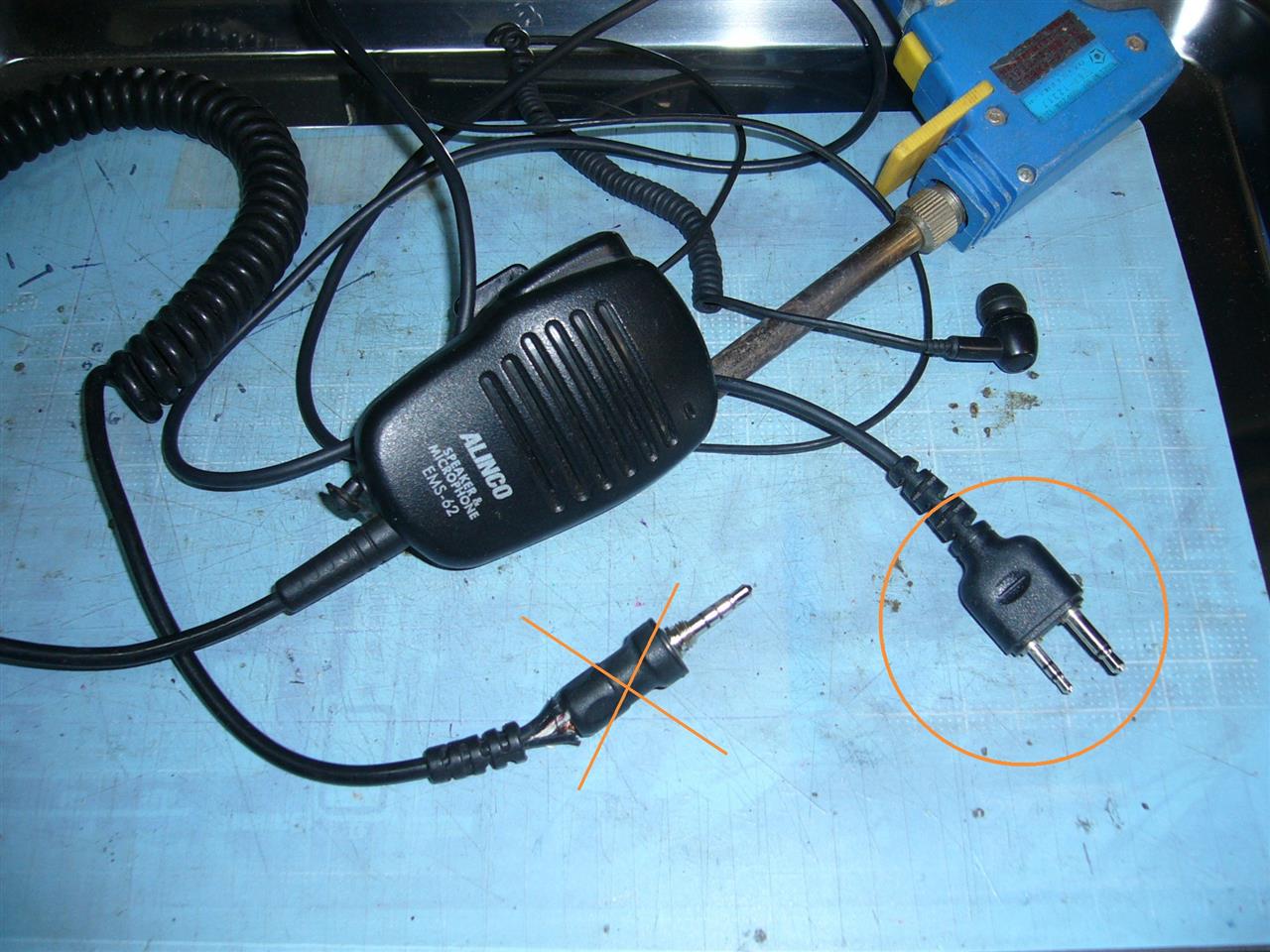

SPマイク（正確にはイアホンマイク）部分はAlinco製。 これをYaesuのVX-８G用に改造する。

〇印が今回の材料

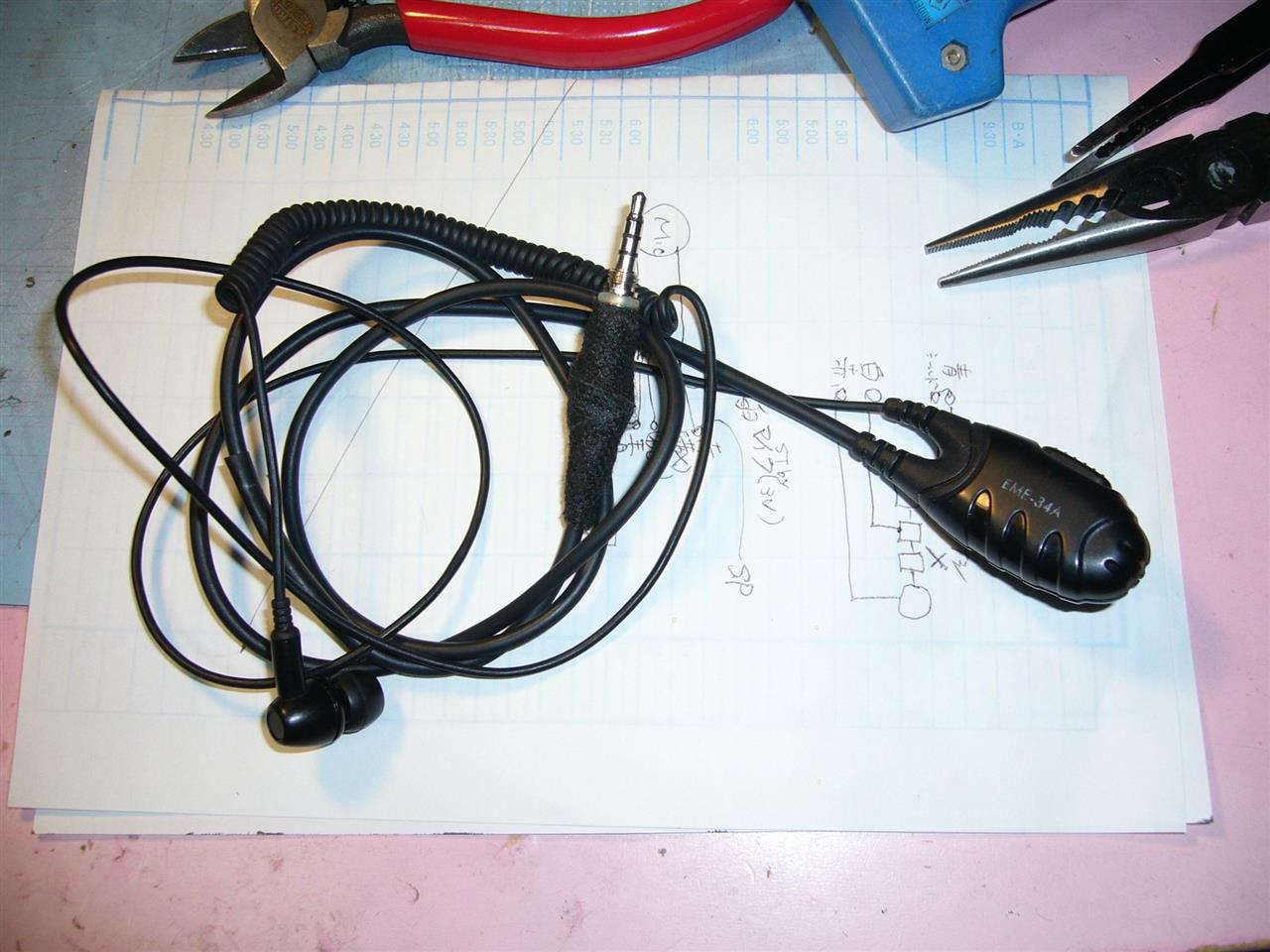

小さく組まれている基板を改造により、回路を変更するので、間違わんように見取り図作り。



基板に付いてたゴマ粒サイズの抵抗。 222とCは再利用



仮組でテスト稼働
送信できるが、音声がモニタ出来ない。（だからジャンク品だったのか）



ECMを他のジャンクと交換してみる。 OK （使えれば新品と同じ）


改造終了 蓋閉め



VX-8Gに繋いでみた。 ここはL字型のコネクタが欲しいところだ。（不細工）



完成

ジャンク改造で気づいた事

3.5㎜と2.5㎜の２Pで1組になってるコネクタはメーカーで規格が違っていた。

注意して購入しないと規格が別のようだ。 １ｍｍくらいの差が有ってメス側と嵌合しない


今回の購入コネクターは偶然に嵌合できた


・Kenwood,Baofeng規格と思われるコネクターは嵌合しないだけでなく、ANT位置が邪魔して
挿入できない。

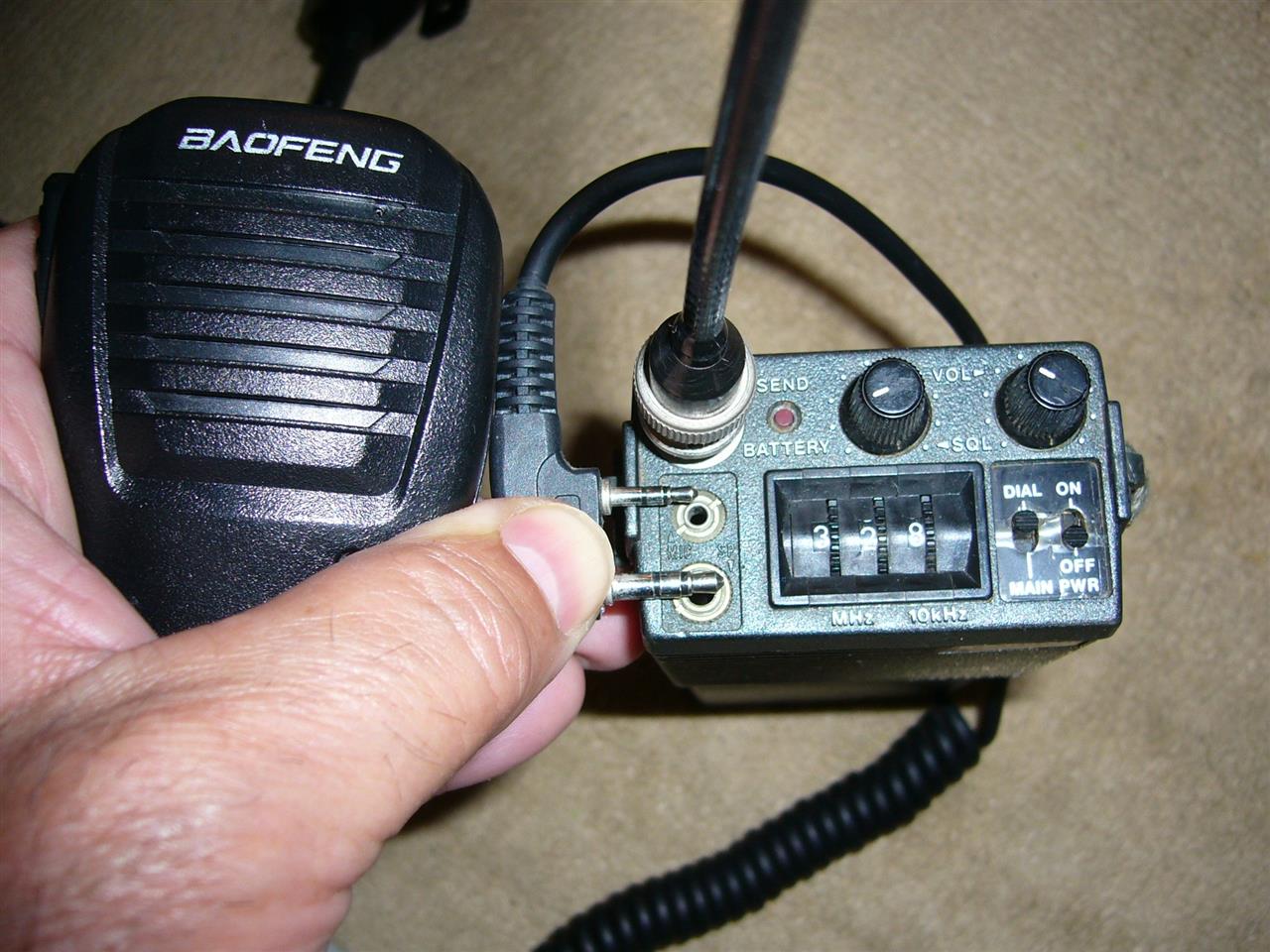

・逆に、Icom,Yaesu,Alincoの規格と思われるコネクターはプラグ間が１ｍｍくらい狭くて、
Kenwood,Baofengのジャックに挿入できない。


・aliexpressに掲載されている横型のコード付コネクターでは2.5㎜のプラグが先端位置になって
いるコネクターと3.5㎜のプラグが先端になってる2種類あった。
・プラグの取り付け位置とプラグ間隔で合致するメーカーが推定できるのでは？
2.5㎜が先端になってる形状はMotorolaで使われているようだ。プラグ間8㎜（芯）
・価格は、SPマイク、ケーブル付きコネクター共、Kenwood,Baofeng用が安くなっている。

復活したハンディにＳＰマイクを付けた。
運転中にハンディに触れていたら違反になるが、マイク操作なら見逃されるグレー対策でもある。

また、今回のジャンク市で２Ｐコネクタを入手できたので、姫路ジャンクで入手してたＳＰマイクと
ニコイチ作業する。それでもって、ピンアサインをアルインコからＩＣＯＭに変更せんといかん。



アルインコの２Pコネクターは他社と違ったピンアサインだった。コードとピンをテスターで
チェックしていったが、コネクターの一部端子にコードが接続されていない。
結局、3.5㎜ 2.5㎜の単体にバラシてICOMピン配置に半田付け直し。



3.5㎜の2極（ＳＰ側）と 2.5㎜の3極（Mic STB側） の2個にしたコネクターにSPマイクの配線を
チェックしながら半田仮組。

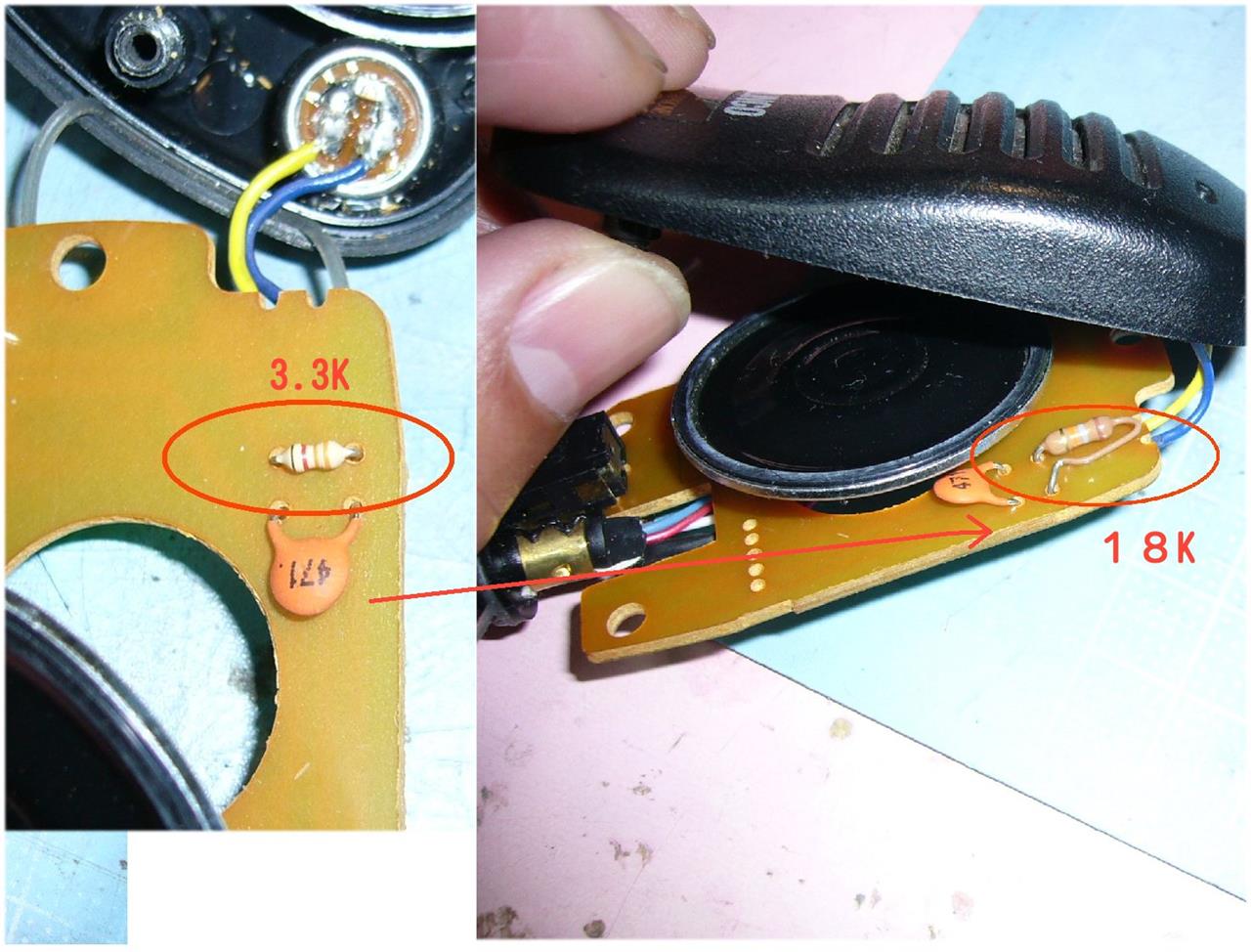

ECMとパラに繋ぐ抵抗をIcomの設定に変更。

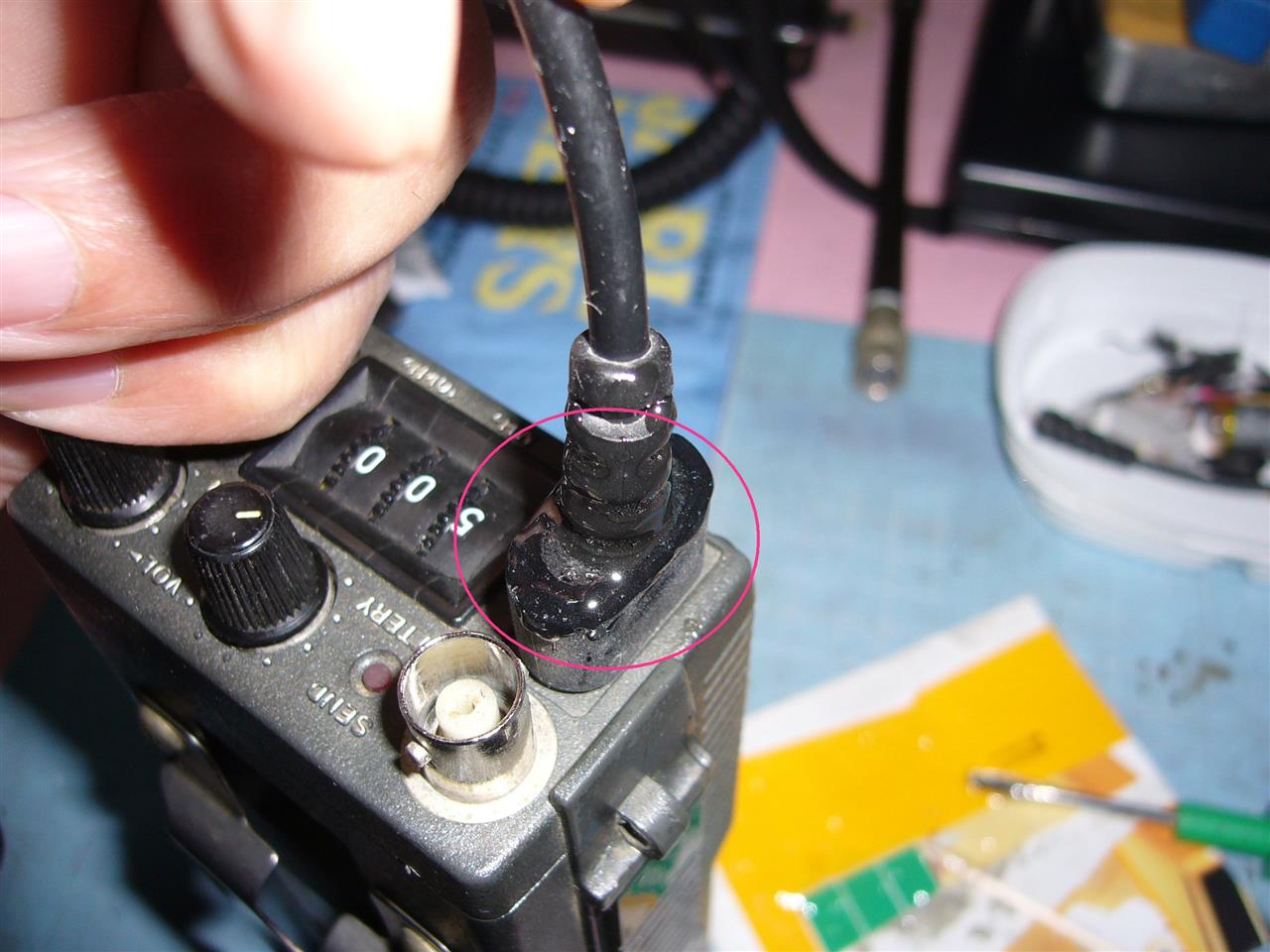

試験稼動がOKだったので、本体のマイク穴を治具（コネクタ仮止め）にして、エポキシを流し
込んで固定。

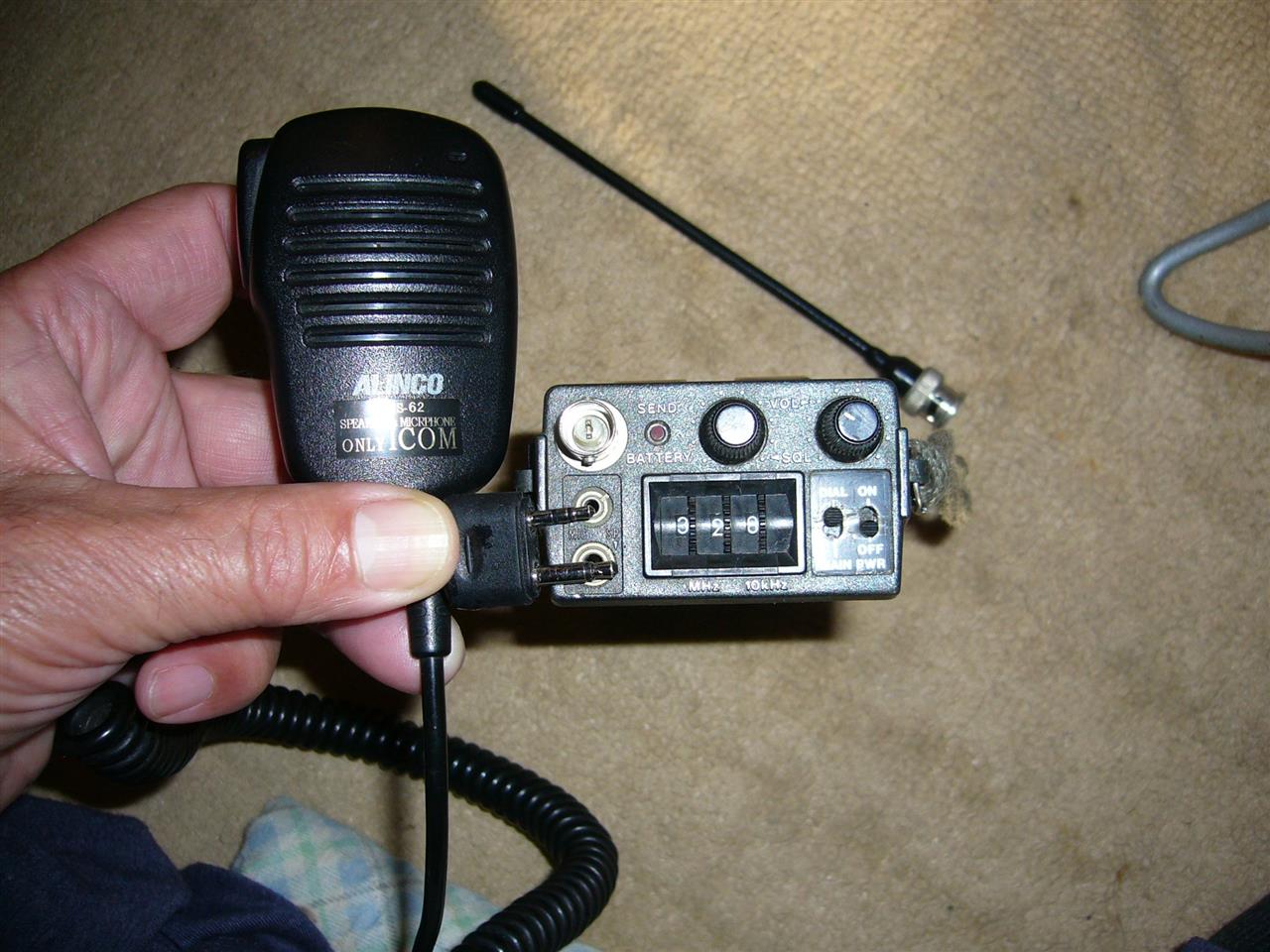

アルインコIcom合体 SPマイクが完成
テプラで注意書添付（ICOM専用）



＊PS
そうそう、再生を諦めていた電池ボックスの NI-Cdパックを中華通販で見つけた。
中華の表示を信じるなら、ICOMで使用されてた物と規格が同じで入替だけでOKだ。
10本 3,407円＋送料853円 計4,260円
国内のNi-MHより高額になるが、取敢えずカートに入れておいた。
