頂戴した遺品整理品のSWR計をメンテしました。
KURANISHIのロゴには弱いです

関連投稿はここ

これは、電鍵以上に汚れと錆がありました。


分解から


メーターのパネルに傷や汚れが目立つので、パネルを取り外して表面を研磨
アクリル接着剤が上手く材質に合致したのでヒビ割れが完全に治った


パネルはマジックリンの浸けおき洗い。押しボタンの黄ばみは消えずサンドペーパーで研磨


裏ブタとネジの頭をさび落とし


ケースを手塗り塗装。


塗装前に剥がしておいたシールを貼り直し。　あれば見栄えが良くなる。

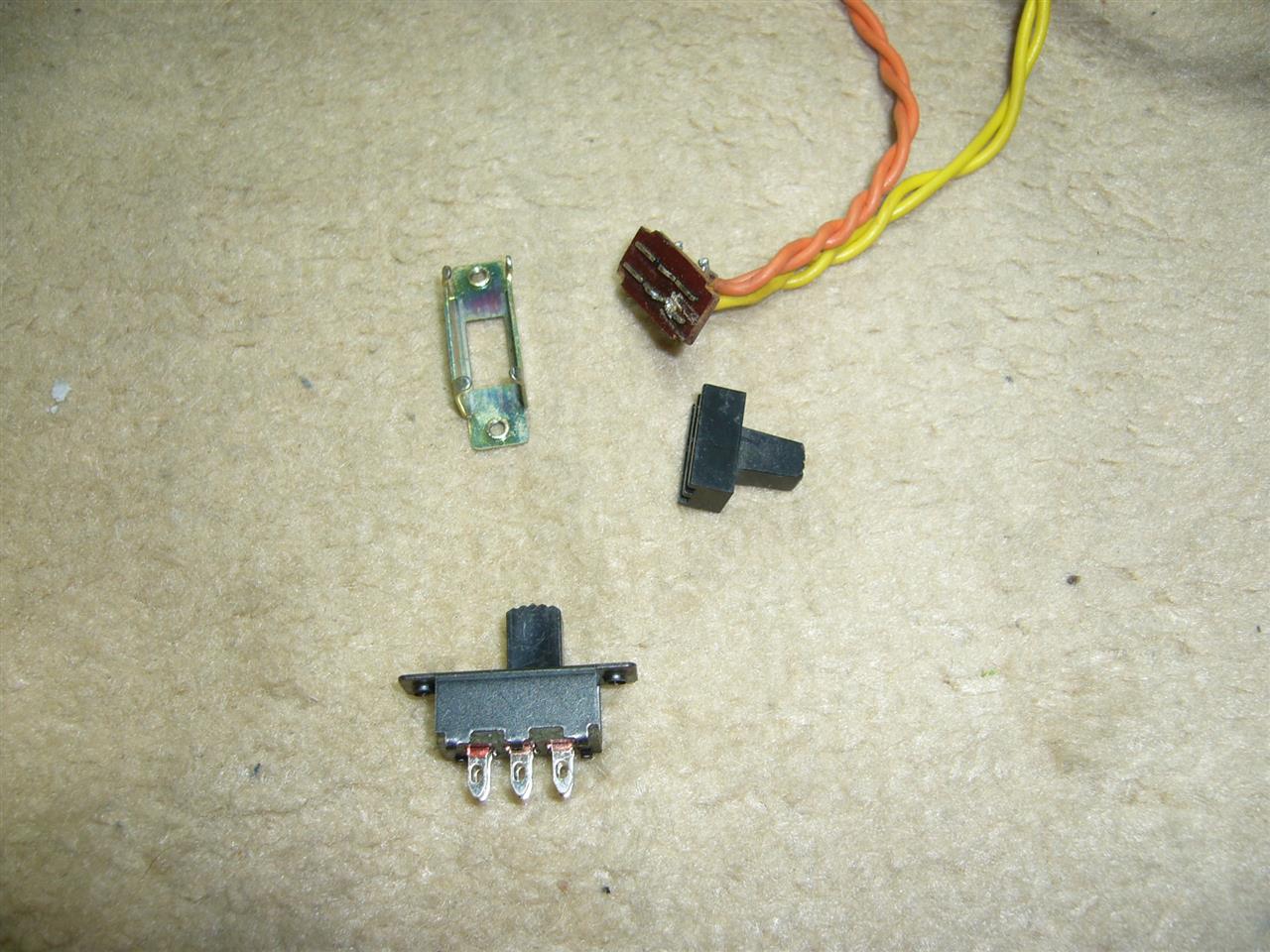

破損のSWを交換


錆を落したネジ頭にニス代わりにマニュキュアを塗布


見違える程、奇麗になりました。　完全に乾燥させてから校正します


次回のお遍路旅に持参して、個人の追善供養をしたいと思っています。
その後に私のロゴシールを張り付けします。

中華製安物マウスが毎度の、不安定動作になってきました。

毎度の事なので、解体してロータリーエンコーダーを交換。

エンコーダーは交換を見越して９ｍｍ規格を事前購入していました。
（以前実施したマウス修理では11ｍｍサイズのエンコーダーばかりでした）

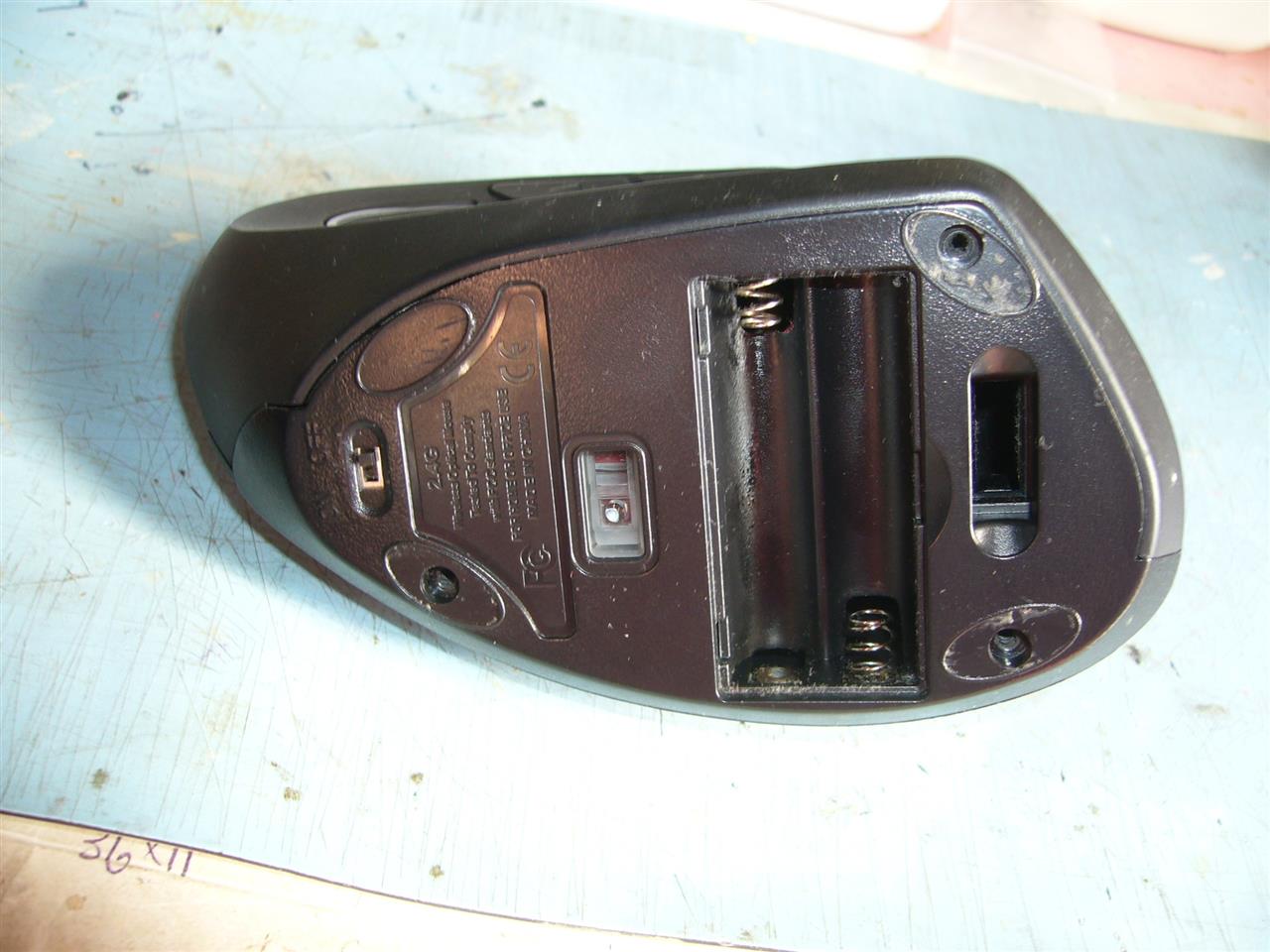

先ずはネジを3本外し


滅多に使わないが、手抜きの取り付けなのでマイクロSWが変形していて動作していなかった。


位置を修正、本当はエポキシ塗り込めば良いんだが、横着。
肝心部分がボケています


一件落着　チャタリングが無くなり、スクロールがスムースになりました。
これで半年くらいは安泰です。エンコーダーを中華製の250円物で試してみましたが50円のと
耐久性に差がないので、安いのを予備に注文しときます。

最近、給湯中に機器が停止してお湯が出なくなりました。

電源を一度、切り離して（ON-OFFのSW無しの為）リセットすれば復旧するのだが入浴中にも
発生するので、様子を見る為、開腹してみました。　リンナイ　湯っ子　RUX1616


内部を弄ると、下記に抵触しそうなので、蓋を開けて中和器の有無を確認して閉めなおした。
従事の文言に引っ掛かるが、ガス系は未経験だし怖いので程々に。

液化石油ガスの保安の確保及び取引の適正化に関する法律
第三十八条の七　液化石油ガス設備士でなければ、液化石油ガス設備工事の作業に
従事してはならない。違反すると三月以下の懲役又は三十万円以下の罰金に処する。
液化石油ガス設備士は受験資格は無いが1年以上の実務経験が必要となっている、
第一講習、未経験者対象　72時間　ほぼ実施されていない。　職業訓練所で実施
第二講習及び第三講習。1年以上実務経験者対象、19＋2（実技）時間


＊この機種には中和器が付いていない。中和器が汚れてくると給湯が止まるとネット情報に
掲載されていたが、当て外れ。結露水の行方はどうなてるのやら？


ついでに給水部の濾過機を洗浄しておいた。（異物は無し）


蓋の裏側にサービス用の展開図が付いていたので、取り外しておいた。


ネットに情報が見当たらず、工事業者は「10年経過してるから」と買い替えを進めてくるし
参ったな！！

頂戴した電鍵は触りたくない程ヤニと汚れと錆が発生しいて、先ずはメンテを開始しました。


関連投稿はここ

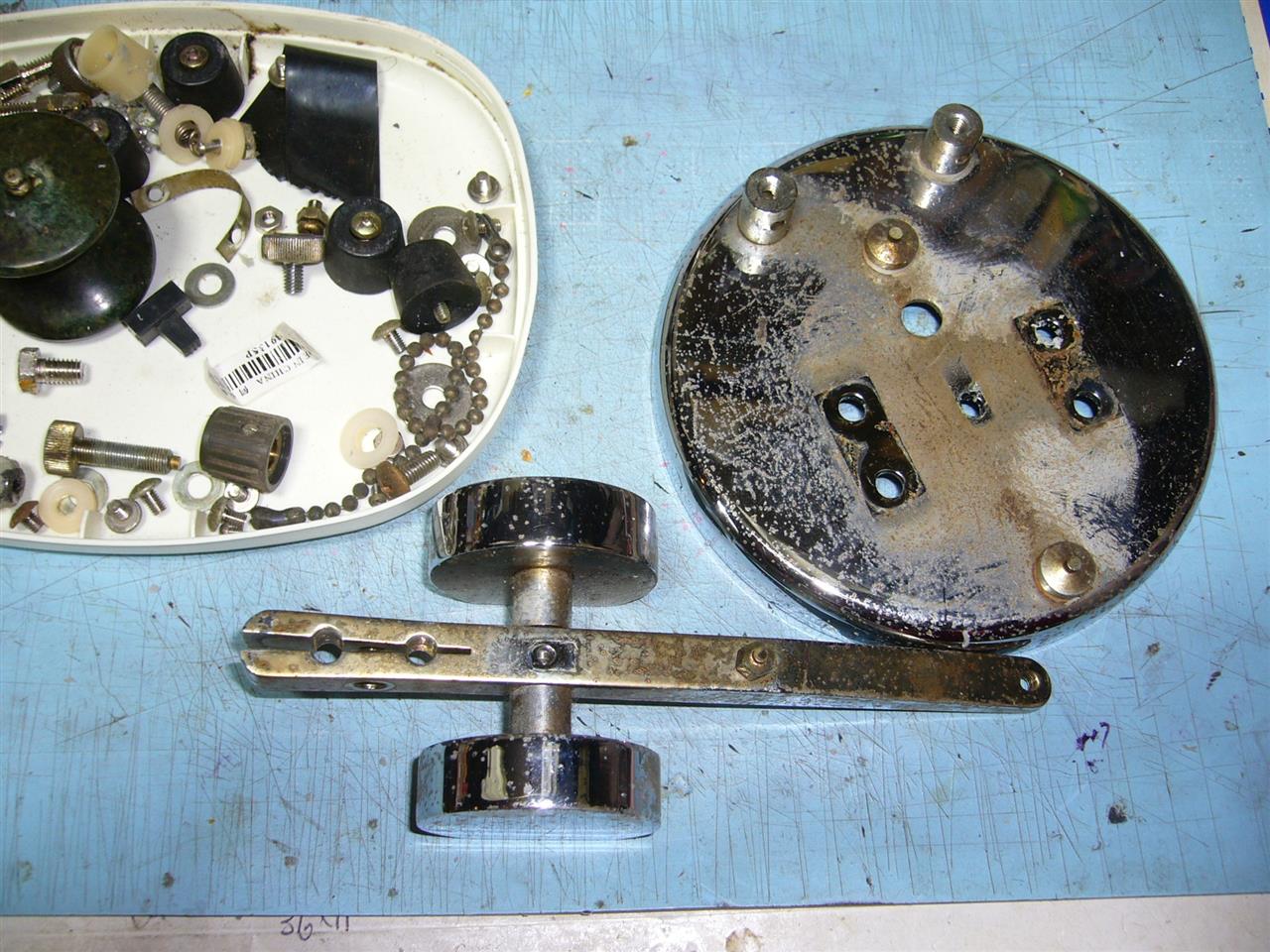

配置を確認しながら解体、忘れ防止にデジカメで配置を撮影


粗目コンパウンドで磨いて、ピカールで仕上げ


真鍮の部分は新品の輝きに戻りました

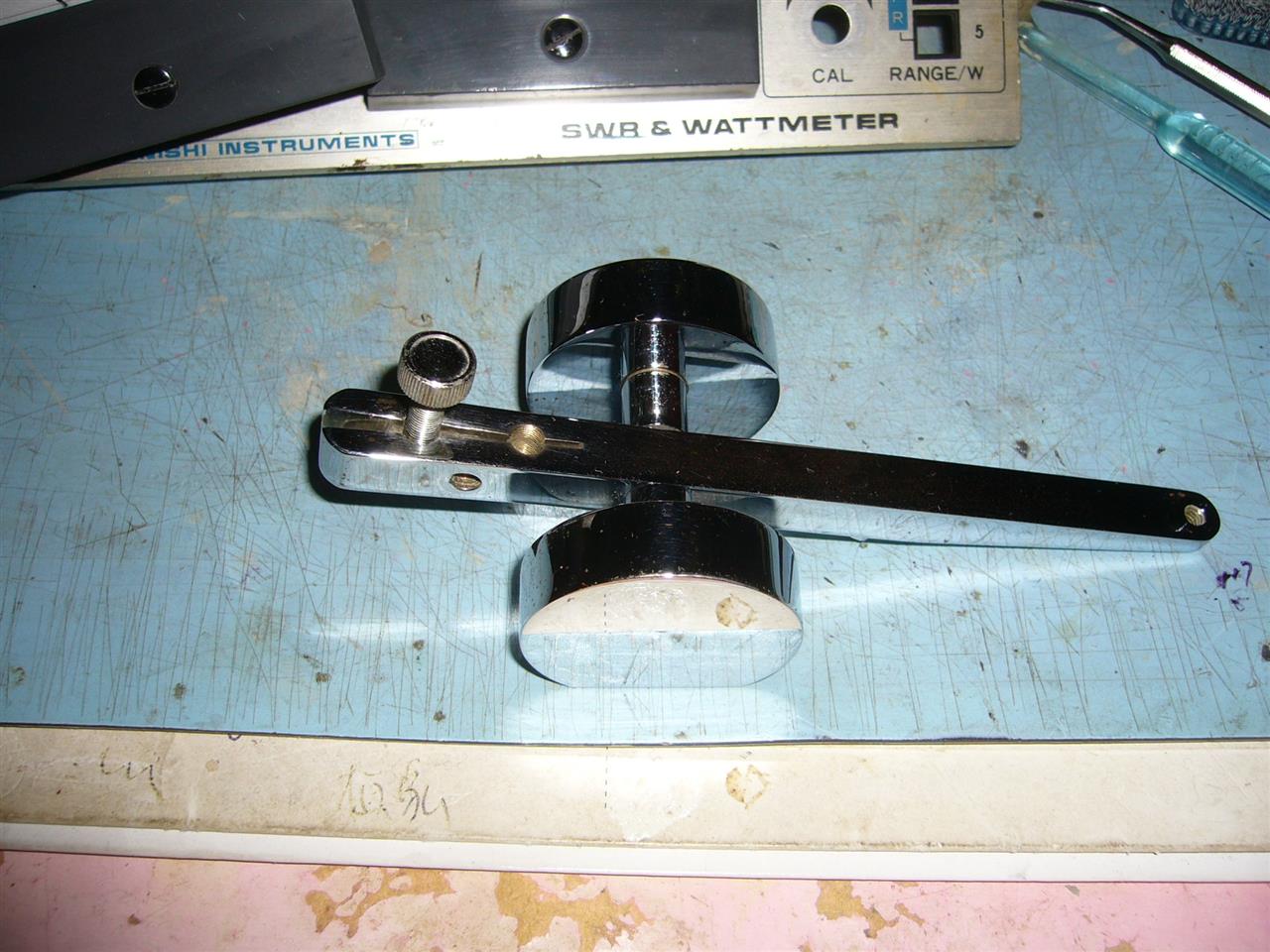

完成
土台の大理石はマジックリンに浸けて洗浄。ピカール研磨


昨今は横振れ（エレキー）が流行りですが、私は縦振れが好みです。
スッカリ奇麗になりましたが、QSOをしないと宝の持ち腐れになります

JARL岡山県支部主催の「デルタ・ループ・アンテナの製作」を訪問してきた。

倉敷市水島　倉敷科学センター
講師　元岡山県支部長　平野氏　JH4TYE　他スタッフ


本来の講習会は、支部が材料を準備し、受講者は道具持参と会費を支払うスタイルだが、
私は、何度もデルタANTは製作した経験が有るので、製作現場の見学だけお願いしてみたら
OKとなった。私が知らないノウハウがあればそれを見学したい。


参加者20名、ほぼ中高年ばかり

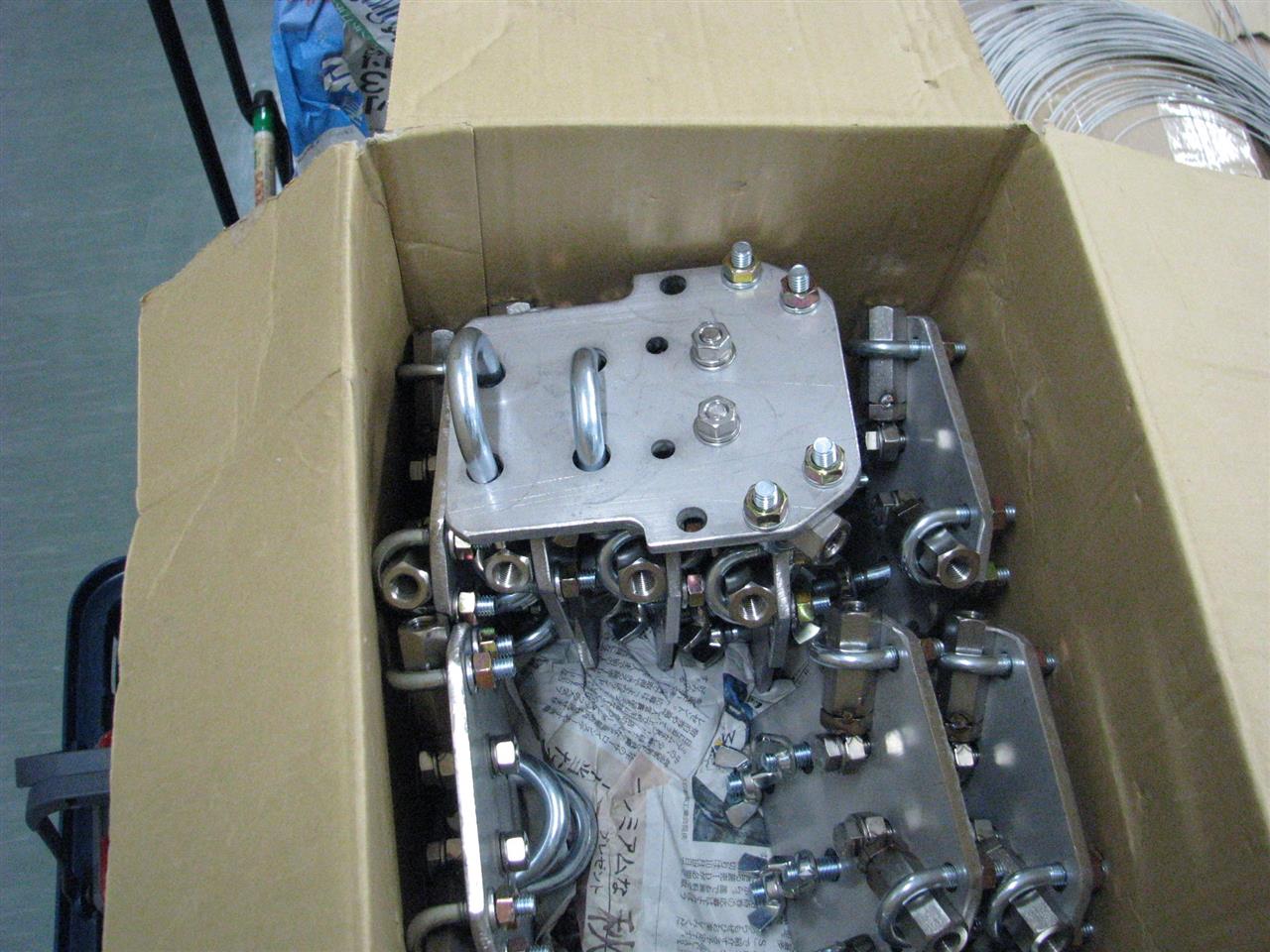

県支部スタッフ（現支部長）が準備したマストクランプ
メーカー品に引けを取らない秀逸で圧巻の出来栄えだった。丁寧なティグ溶接加工


工作中


マッチングコア（１：４）の製作中


完成品


1技、1通（他電気電話系所持）のOMが講義中
SWRばかり持てはやされる昨今で、ANTは同調が一番でSWRはその次との内容。
300オームでも同調を取るのがアンテナの命。私の常々の思惑と同じなので妙に納得できる。

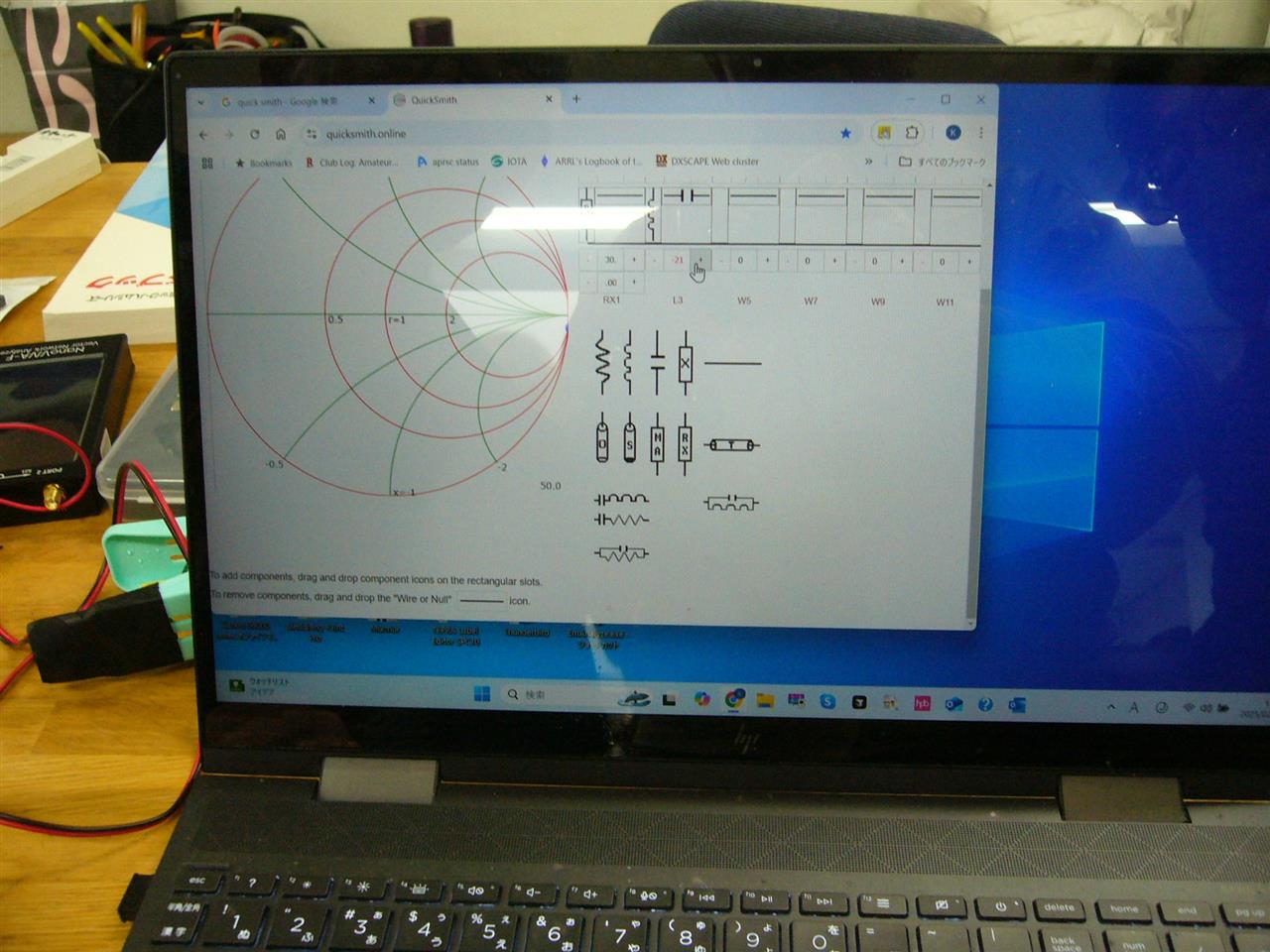

スミスチャート（ネット）を使ったシミュレーション扱い方を教わる


屋外で試作品を試験中
デルタループANTは、給電する場所でインピーダンスが異なるのが面白い


電界強度計で前と横でのレベル変化をチェック
