電池カバーの蓋が折れてしまった。蓋無しでも、機能するけど不細工。
ジャンク市で200円のカメラをしつこく修理しながら使っています。
以前、一か八かの大手術したデジカメなので、愛着もひとしおです。投稿はここ



以前はエポキシパテを使っていたが、流行りの重曹を試してみた
内側から


外側も補強
瞬着が回転部分に浸み込まないようにマスキングで養生


表面を研磨していないのでザラザラだが、暫くいけそう。
瞬着だけ塗っても接着力が弱いが、重曹をまぶすとカチカチになりヤスリでなければ研磨できない。

助平けを出したばかりに、又、引き込まれました。腹立つわ～！

しかし、まだまだ元気です！(笑)！

Facebookの、気色の良い画面



危ないか？と思いながらも、他も見ようと２１＋を押したら、大当たりでした。

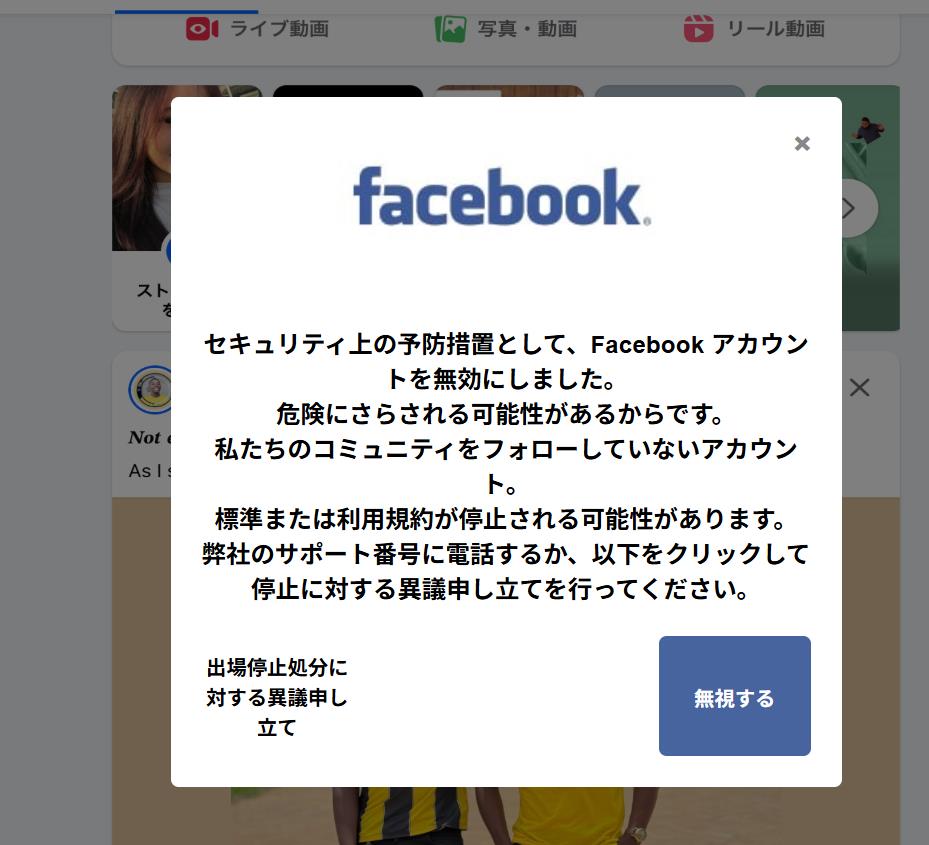

又、遣られと思って「無視する」を押すと



音声でアナウンスするし、キー操作が効かなくなる。（乗っ取られ状態）
Ctrl＋Alt＋Delでシャットダウンのみ。　念の為にウイルススキャン実施。
＊ブラウザーは再起動を押さず、新たに起動させる。

ほんまに、純情な助平心を弄んでくれます。（笑、笑）！

前回、富士通の電源を上手く改造できたので、他メーカー品にもトライ。
関連投稿は此処

16Vのパナソニックをカラ割してみました。


銅板でシールドがしっかりできています


フォトカプラーが見えたので、前回とほぼ同じと安心、（束の間でした）


左側のICがネット検索してもさっぱり分かりません。
右はSWレギュレーターIC：SG6841SZ


左はICの頭をイソプロピルで洗浄しましたが、かすれた上に細かくでハッキリと読めません。上？031　下FK742
031はsopタイプの431（基準電圧IC）ではとピンアサインを追跡しましたがピンに繋がる部品や発生している電圧が違うようです。OPアンプの様な気がしますが、そうすれば肝心な４３１（基準電圧2.49V）が見当たりません。
此れの足が分からないとお手上げです。
まだ使える電源なので、元の状態に戻しました。　ICデータを入手したら再トライです。


・－・－・・

懲りずに、１５Vの東芝をカラ割


パナとほぼ同じサイズと配置です
しかし、アレモこれもどしてこんなに小さくするのだろう？？、弄りにくくて仕方がない。此れは、すべてスティーブ・ジョブズのせいだろうな。

↓↓↓↓

↓↓↓↓
右から13842：SWレギュレーター　358A:OPアンプ　４A 2C2:SOTタイプシャント


このような機器の回路図はネットで入手出来ないので、IC358のデータ―シートを参考にしてリバースです。
丸印の抵抗は4桁表示していて、精度の高い部品になっています。単純な考えで、この4個の内どれかを弄れば改造の望み有りです。黄色を変更してみました。


基板パターンをテスターで追っかけて必要部分を図面にしました。


実験前


実施後、計算値で250ｋΩで実質270ＫΩを5492（54.9ＫΩ）に並列接続しています。
電圧はこれで良いのですが、この抵抗では、シールド板につっかえて、蓋がしまらなくなります。SMDでないと難しい。


今回はポテンショメーターでなく固定のSMDで対応します。これが大変難儀で、半田面に固定がし辛く,鏝先に引っ付いてくる。


既存の抵抗の上へ2段重ね（並列）で半田付け


通電テスト　OK！


忘れないように　シール貼り


これで車載機器の室内使用にほぼ使えます。
・・・－・

車両の話ではありません。

アマチュア無線でも30年前からデジタル化が始まっていました。しかし、パソコン通信の物真似の気がして、手出しする事がありませんでした。

最近、DMR通信を始めましたが、従来のデジタル通信の経緯が全く分からず、DMRのメリット・デメリットが対比できません。
　
JARL が推奨（アイコム、ケンウッド）するDSTARやヤエス、スタンダードのwiresとデジタル通信方法があります。またどちらも、対応できる機器も所持しているのですが、デジタル通信の運用経験無しです。

おぼろげな概観は分かるのですが、肝心な無線機器やパソコンでの設定や運用方が全く分かりません。
少しでもギャップに追い付く為、あらためて情報収集し勉強しております。


D-starは県立図書館の「Dstar通信がすぐわかる本」を現在、順番待ちです。

また、これらのデジタル通信にはRaspberry－PIの操作が必須（他の方法も有る）となり、CUIでの操作に何度も断念したlinux系のRaspberry-OSにトライする事になりました。

Linuxは古いPCでも「サクサク動く」との謳い文句でしたが、やはり古機器（vista）では遅いです。GUIでの操作をしていましたが、Windowsに対するメリットも感じなく使わなくなってヤフオク処理しました。


SDカードは準備できました。ディスプレイはTVにHDMI接続でOKです。後はコンパクトなキーボードの入手のみです。（実家の物置にあった記憶が・・）
そうそう、安定稼働の為に容量の大きな５V電源も作っとかないけません。

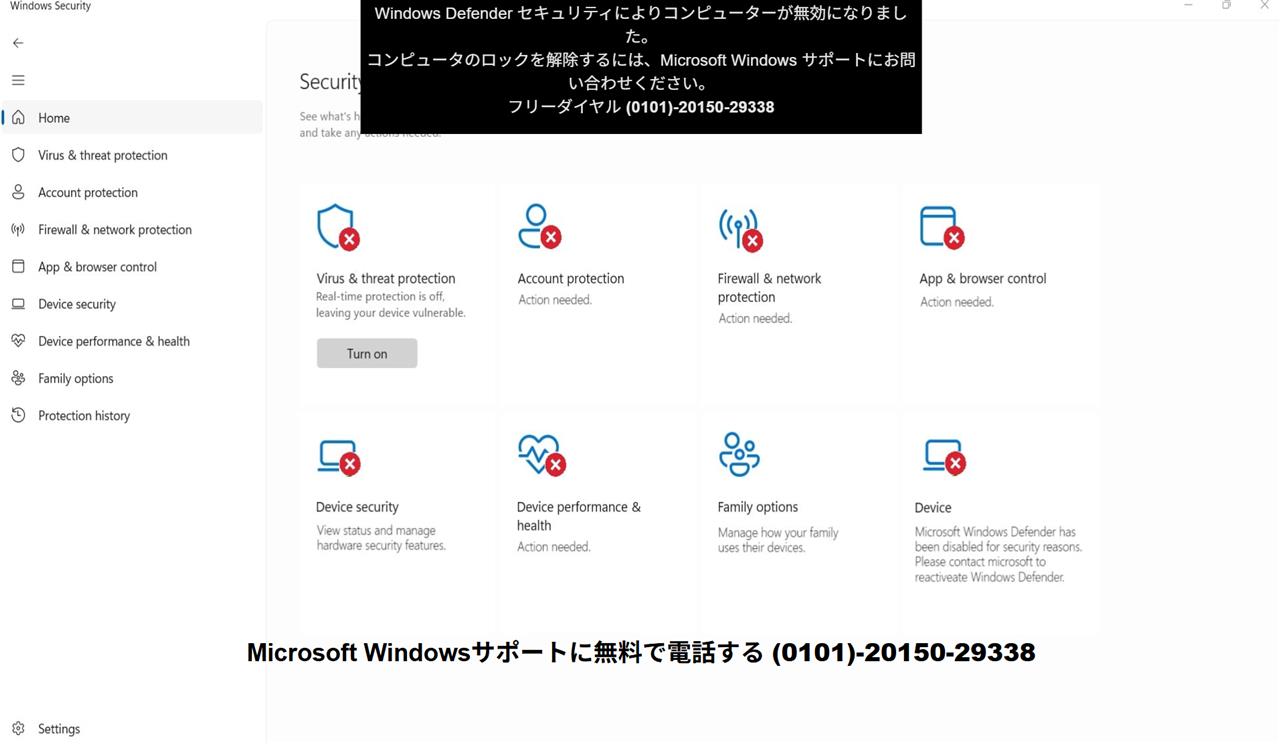

昨今はエロサイトでなくても、此奴等が潜んでいますね。

今日はヤフーのネットニュース欄を巡っているうちに掛かりました。
WindowsのUPdate度に、要らん広告やスパムが増えてきてる気がします。
ビルゲイツの方針なのか、取り締まりが出来ないのか、ええ迷惑です。

いきなりブザー音がするので驚きです！




此れも、同じのクソそのものです。　メールかと勘違いさせるようです
