参議院選挙日が決まったので、連動して愛媛ハム集いの開催日が決まりました。

　7月13日開催　11:00～東温公民館

　当然、私もそれに合わせてお遍路旅日程を計画。今回は徳島⇔松山（Ｒ１１沿い）方面
メインはJARL愛媛県支部ハムの集いに参加で、同時にお四国遍路旅。
　
ミンともさんがえらい事になってたので、出発の前日にチェック。空気圧もチェック済み



・－・－・・

12日
JARL愛媛県支部ハムの集いの日程に合わせて、1日前からお遍路旅に出る。

(曼)善性院→(曼)琴弾→神恵院→観音寺→

本山寺→
お寺さんの参拝していても気になるのはアンテナ。五重塔のトップにアンテナ載せたら飛ぶだろな～



(曼)延命院→大興寺→(曼)宗林寺→(曼)光厳寺→三角寺→(曼)三福寺→(曼)萩生寺→(曼)王至森寺→

R１１の四国中央　ガソリン価格１５５円。新居浜へ入ると１５９円。西条１６４円。


(曼)清楽寺→　次の参拝では新堂宇でお大師さんが迎えてくれそう


(曼)極楽寺→横峯寺　

横峯寺横峯寺駐車場売店　いつの間にやら、素人細工が売り物になってる。それも１５００円とは・


17：00を過ぎたら、駐車場は私以外誰もいない。
何時もの水浴びして、積んできたアンテナで無線遊びを


車中泊　標高900ｍなので日が落ちると毛布掛けないと寒い。

DellのPC用電源アダプターをカラ割しました。

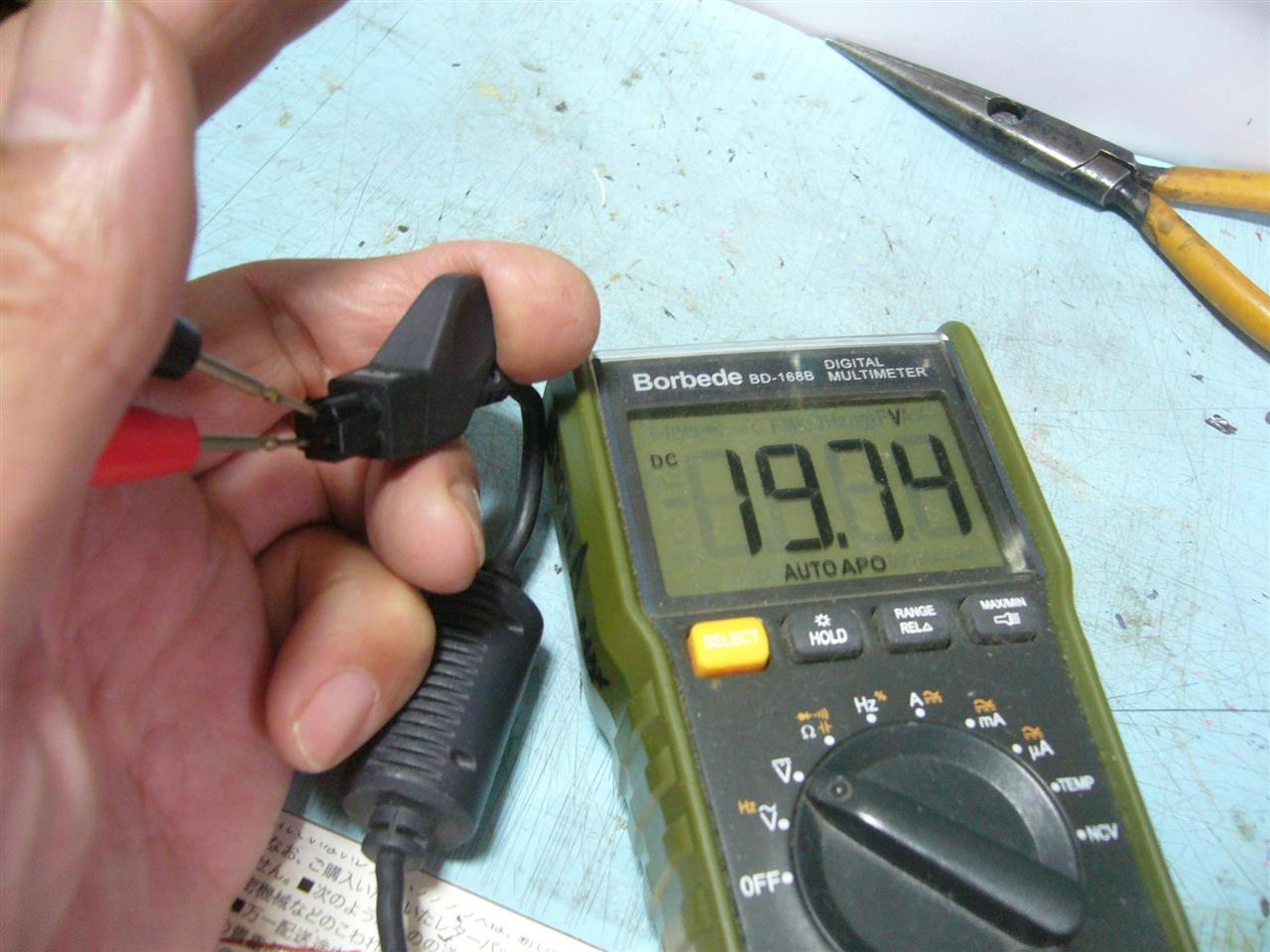

先日のチェックで２０Vの電源として正常稼働しています。できれば７V落して１３Vに改造したい。

DellのACアダプターはコネクターが3Pinのモノが多く、コネクター形式によっては真ん中細いセンターピンがACアダプターのID情報を認識するためのラインになっているのがある。
ACアダプターの内部にID情報を提供する為のEPROMが組み込まれていて、PCが起動時にこのチップにアクセスしてID情報を読みに行く仕様になっていて、対象機器との接続を間違わなくする仕組みらしい。

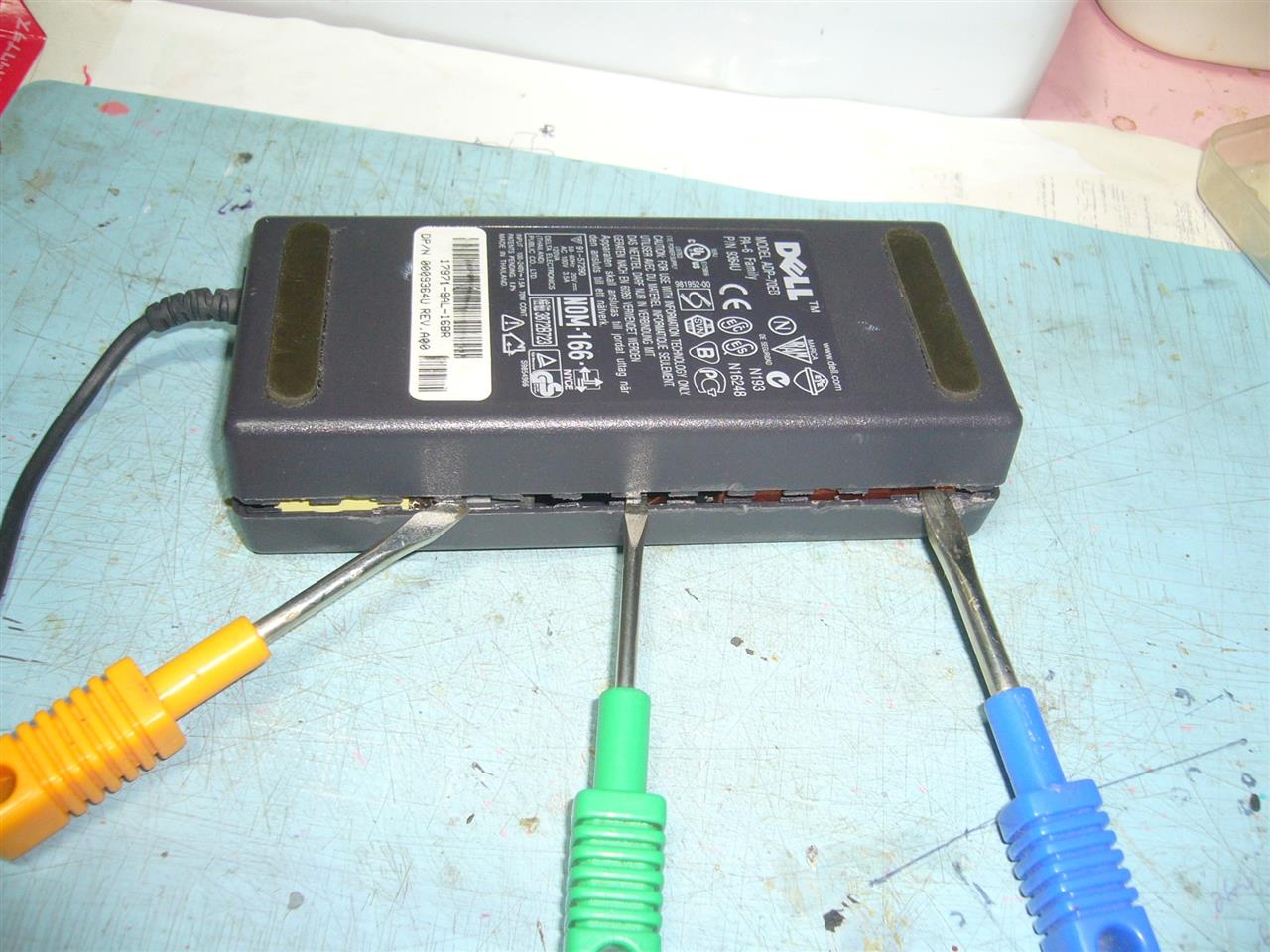

カラ割

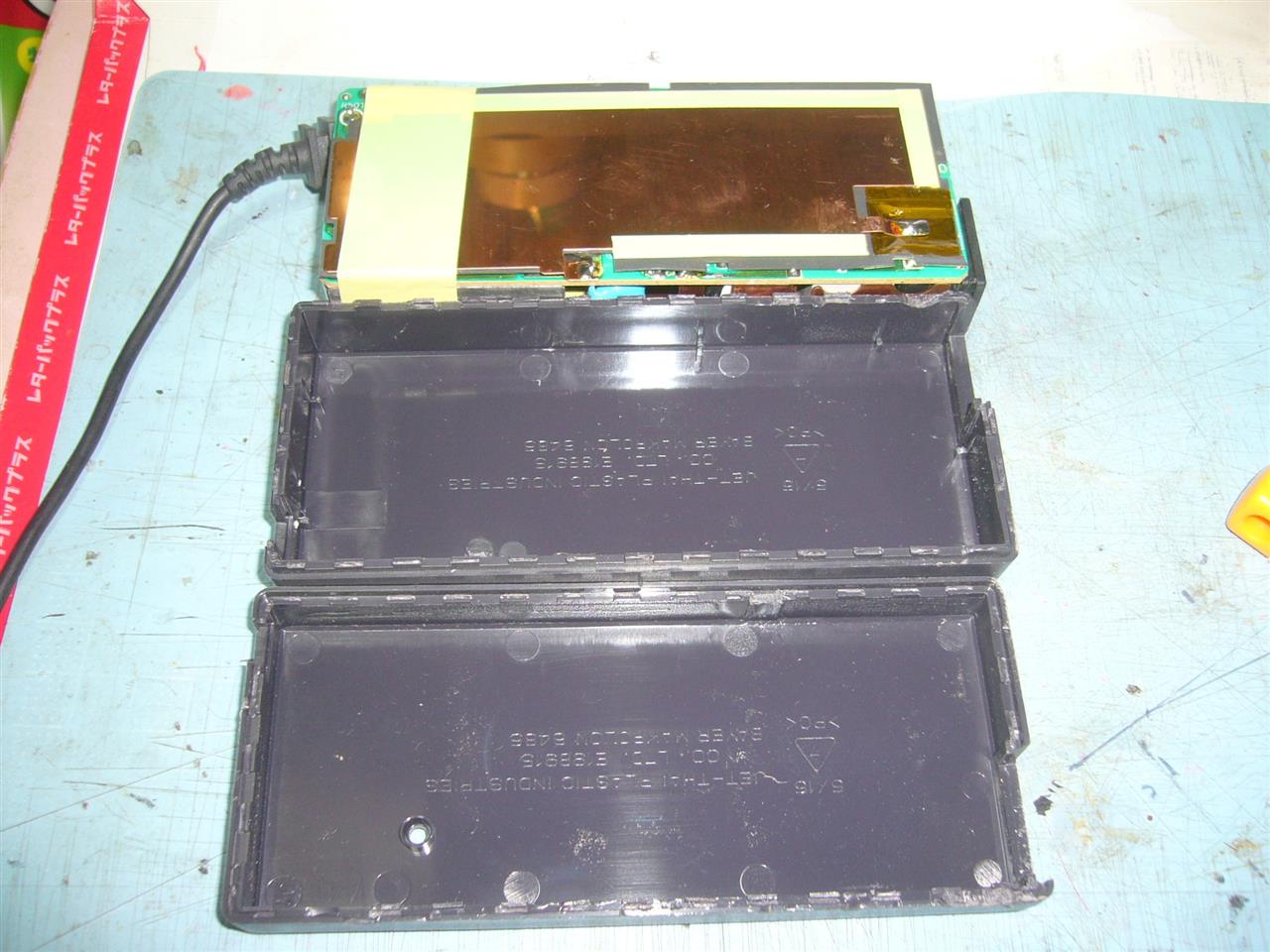

ケースが再使用できるようにカラ割できました。

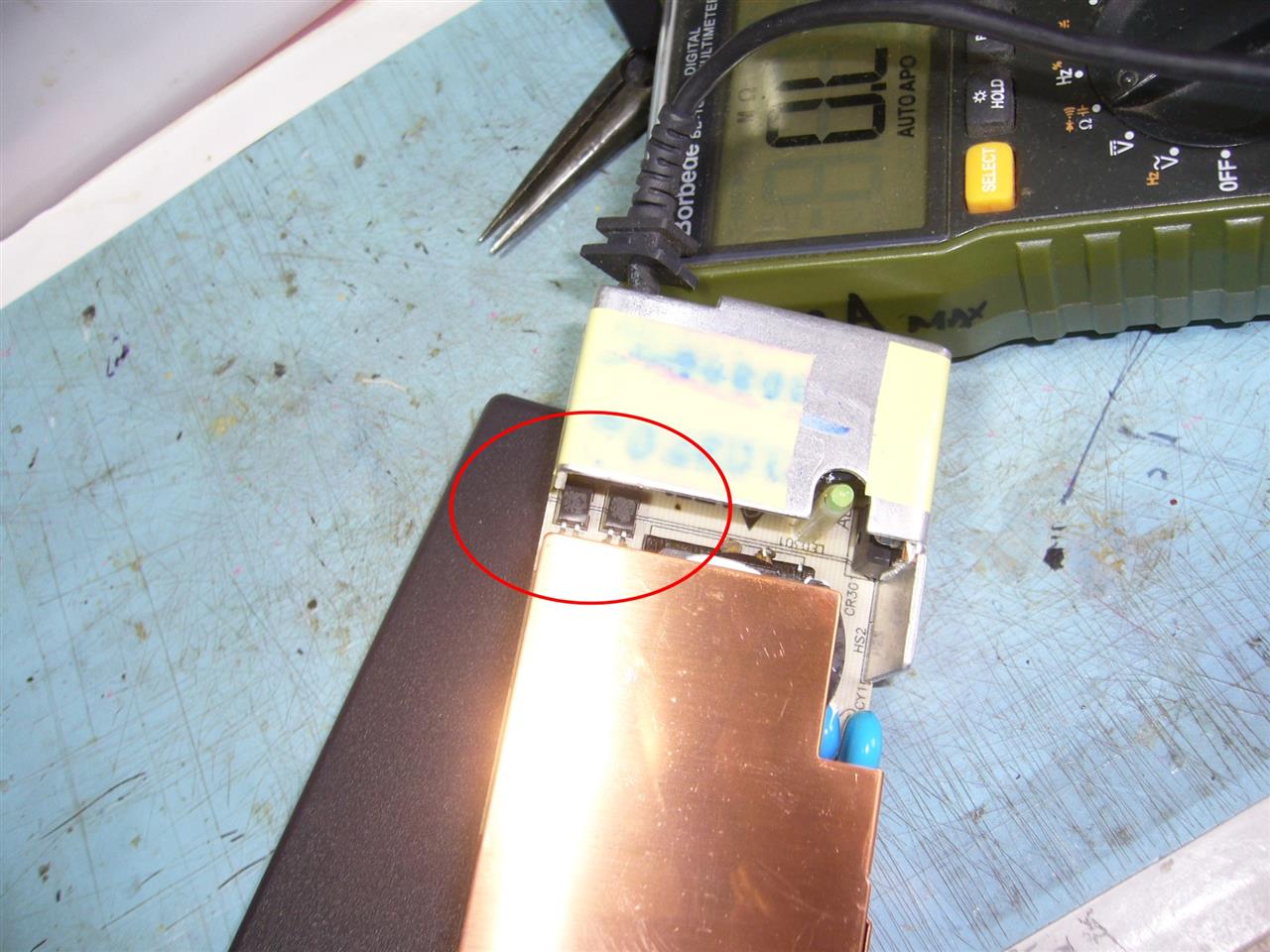

フォトカプラーが２個付いてるのは初めて。

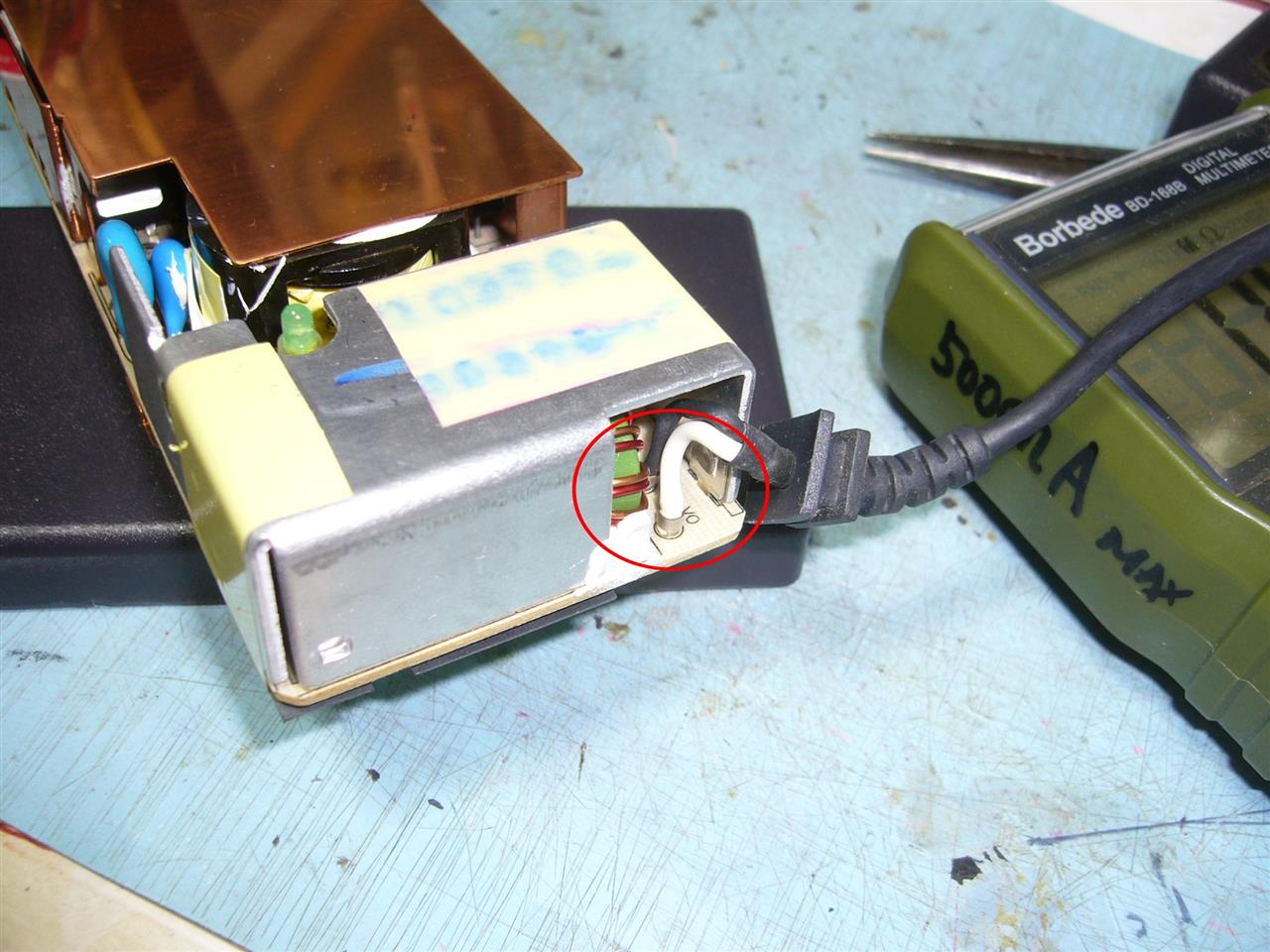

コネクターは３Pだが、出力ケーブルは他と同じ２Pだ
前述の様な御大層な仕組みではないようだ。


そうなると、コネクターの３Pは何の為？　他の端子を導通テストしたが、何も反応無し。
逆接防止かな。


シールドの銅板を剥がしました

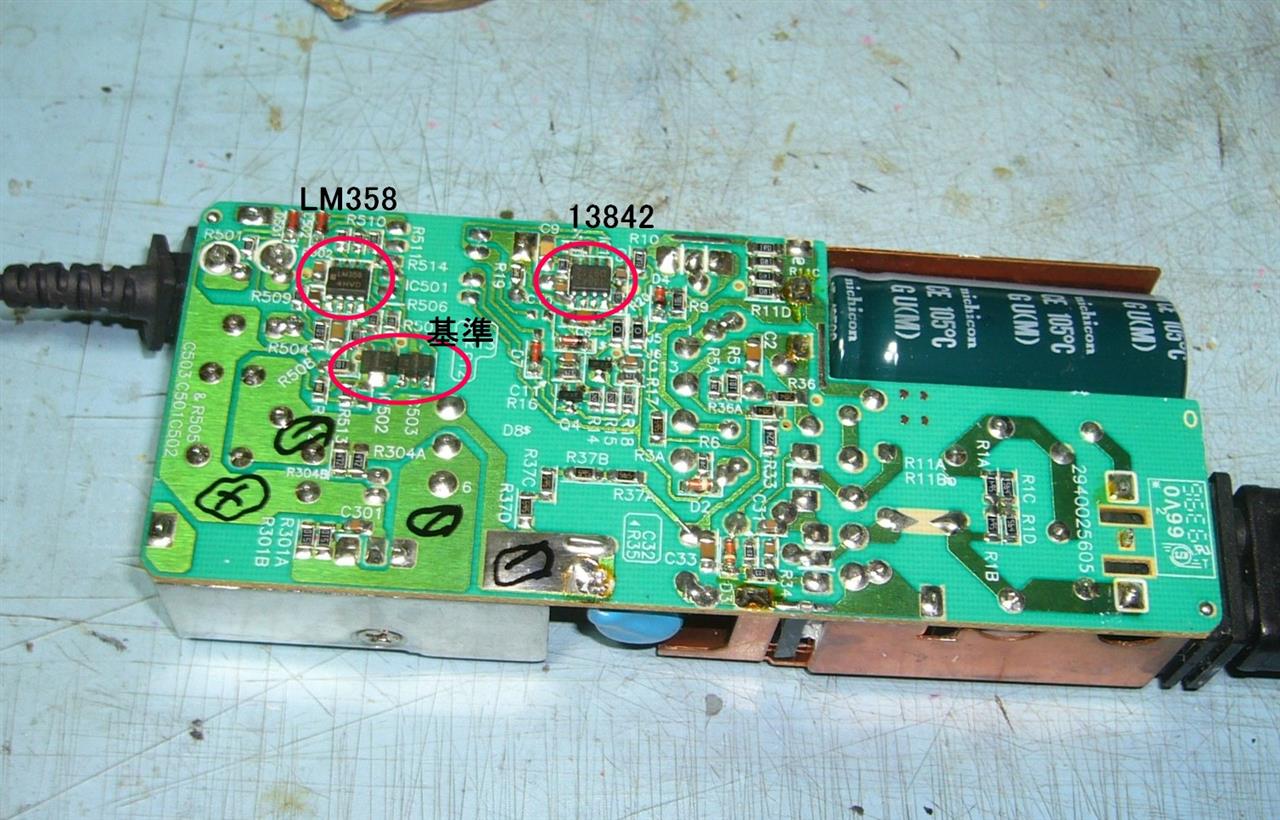

右のICは13842、swの制御用です。オペアンプのlm358、　基準電圧ICも2個付いています。


稼働状態で回路追跡しながら、LM358当たりの電圧をチェックしていると、何度も電圧がシャットダウンしてしまいます。再ONすれば、なんともないのですが、当初から、こういう仕様なのか、壊れているのかよく分かりません。
情報収集するまで仕舞い込みです。

録画を見ていたら、突然TVが真っ黒画面、再度再生をONしても即ダウンしだした。
てっきり、TVが寿命と思って、あれこれ弄っていたら、BDプレイヤー（以下BD）の方だった。ANTとTVの接続では問題なく稼働している

BDのリモコンが影響してるかと開腹したが異常無し。本体側がNGの様だ。

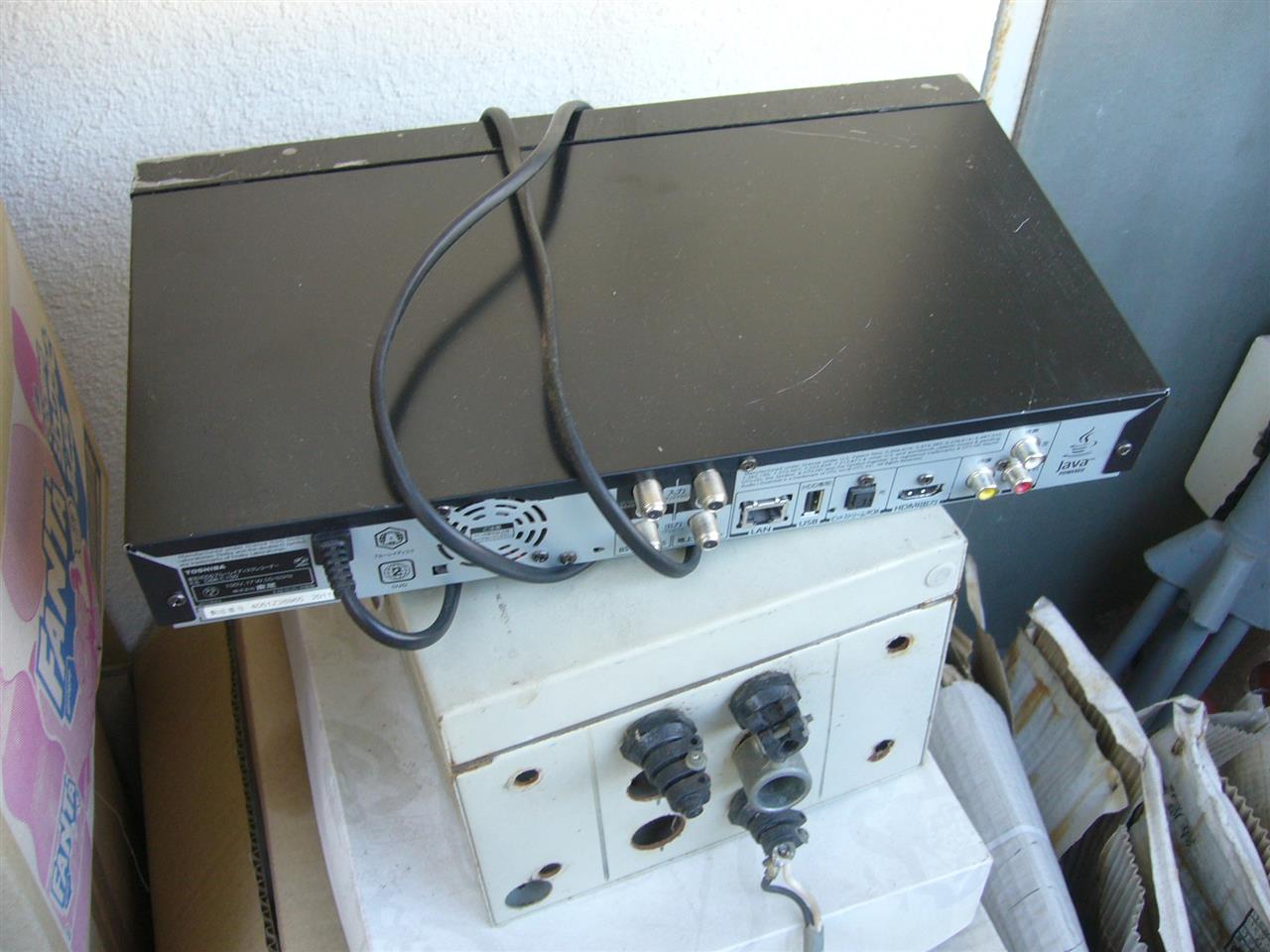

アンテナや電源ケーブルを棚の裏側へ引き込んでいるので本体を引き出すのが大変だ。
症状は、PCのディスプレイのNG（液漏れ、膨張）電解Cを交換した時の症状に似ている。この経験が後述のチェック手順を間違えた原因です。

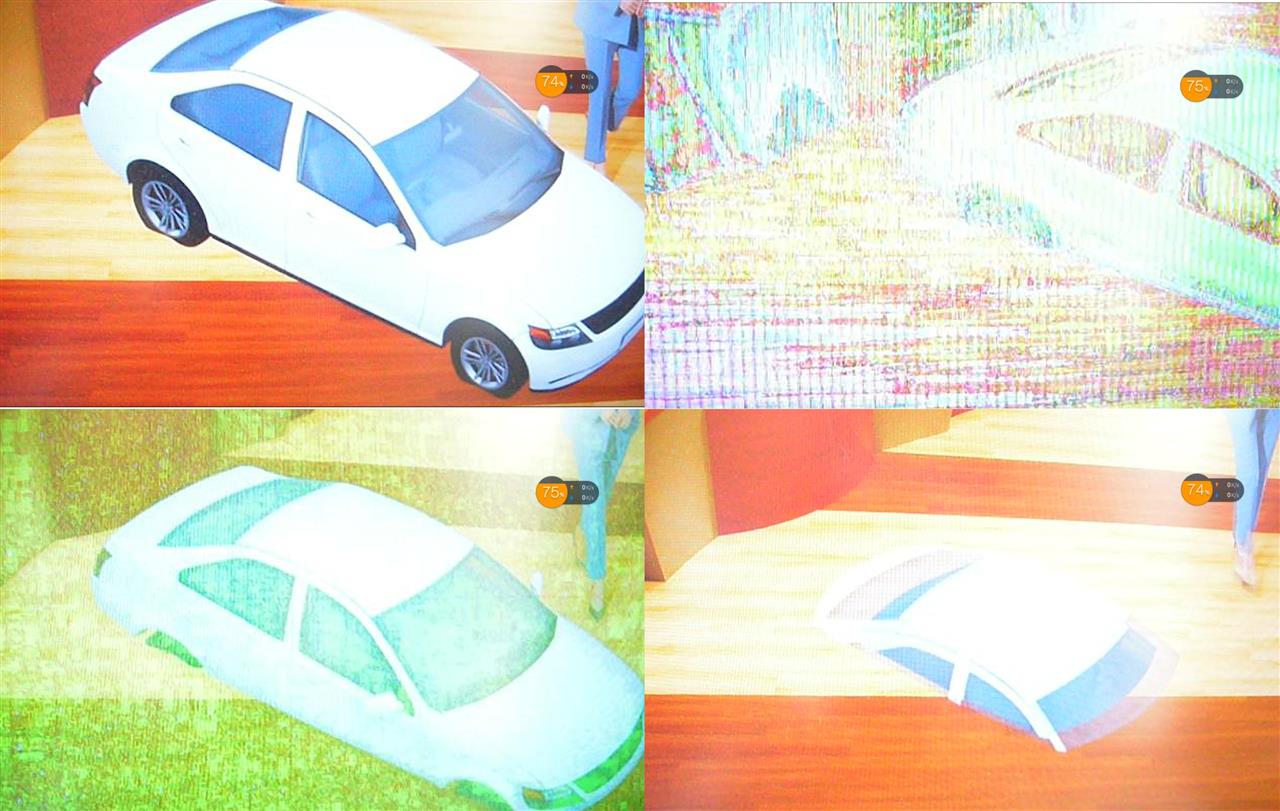

動画を時間経過で画像にしたものです。BD経由でTVを見ようとした場合に画像が潰れます。当然BDもDVDも再生しない。　

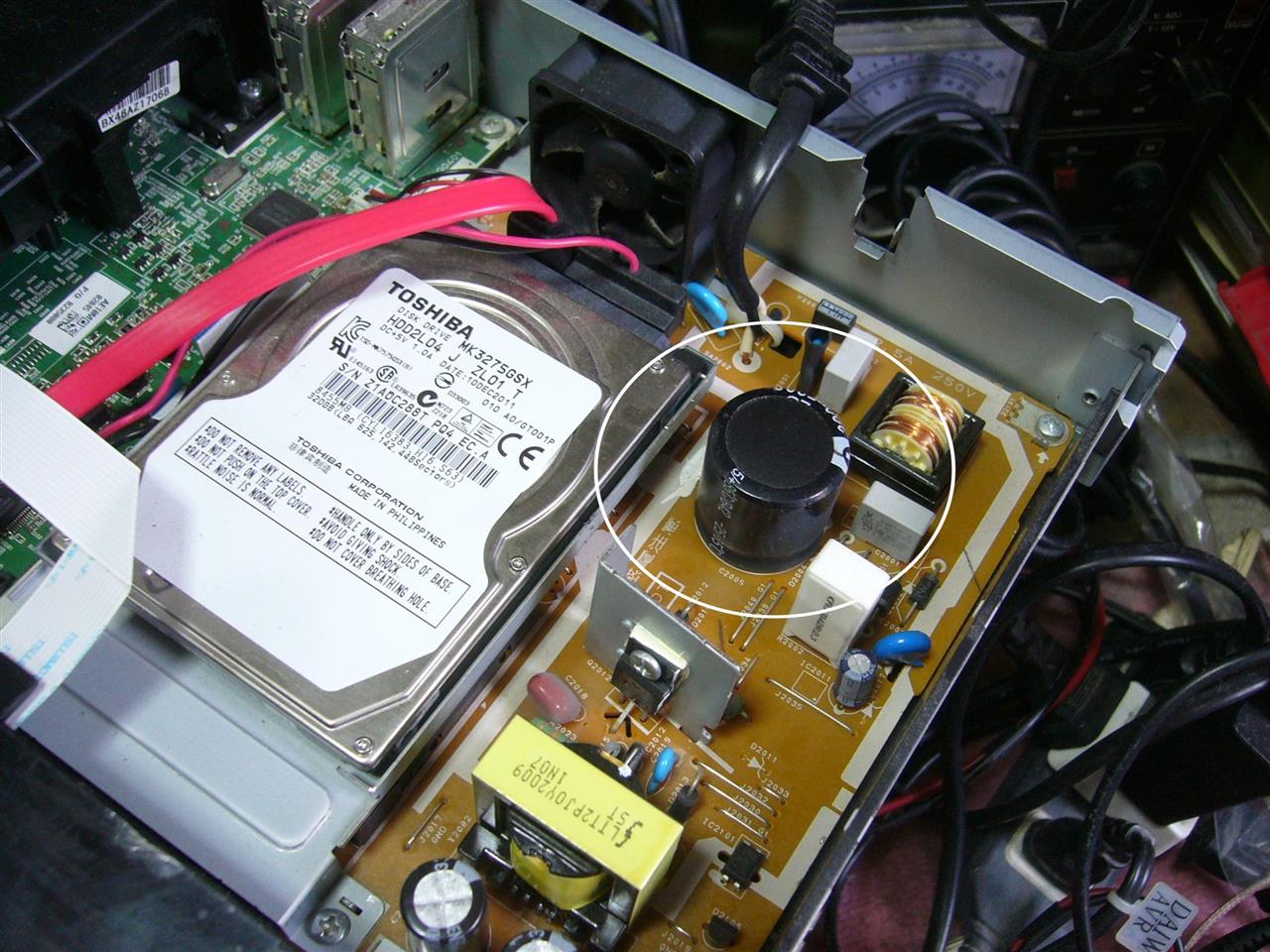

電解Cを疑いましたので、設置場所から引き出し、接続ケーブル類を外して開腹し、電源の電解をチェック。　手間暇かかったが、形状、液漏れ　目視では異常なしで原因が分からず。
振動と熱を加えたが、SWのDC-DCは正常と思われる。IN側DC140V,OUT側12Vの電源ラインも正常。

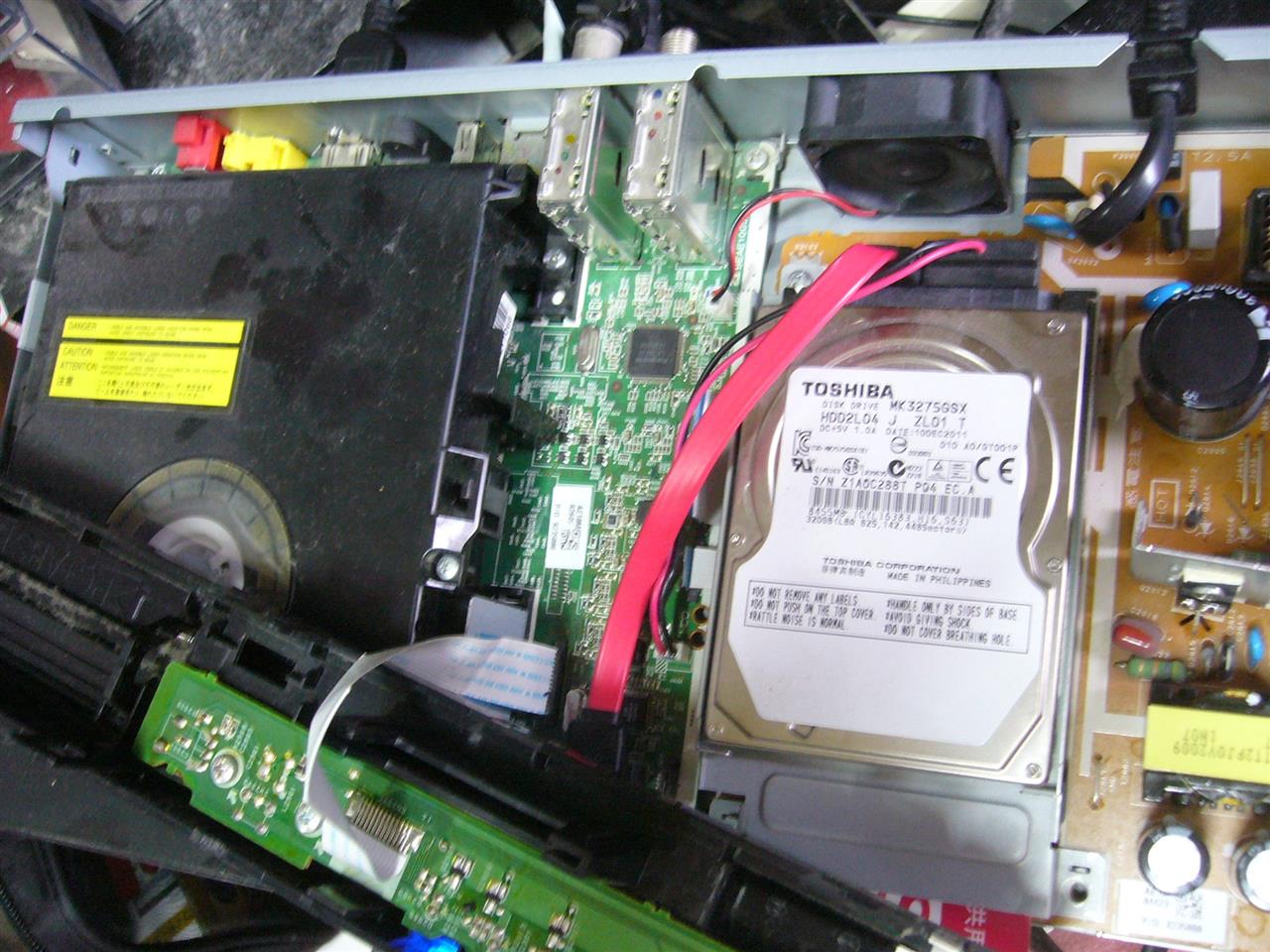

BDのドライブ（黒い筐体）の下に何か熱源があるようで、ONにしてると暑くなってくる。これも経過チェック。
しかし、幸いしたのが、夜間照明下で、これ以上の分解はFFCを切断する可能性があるので、後日昼間にじっくりやり直そうと中断した事です。

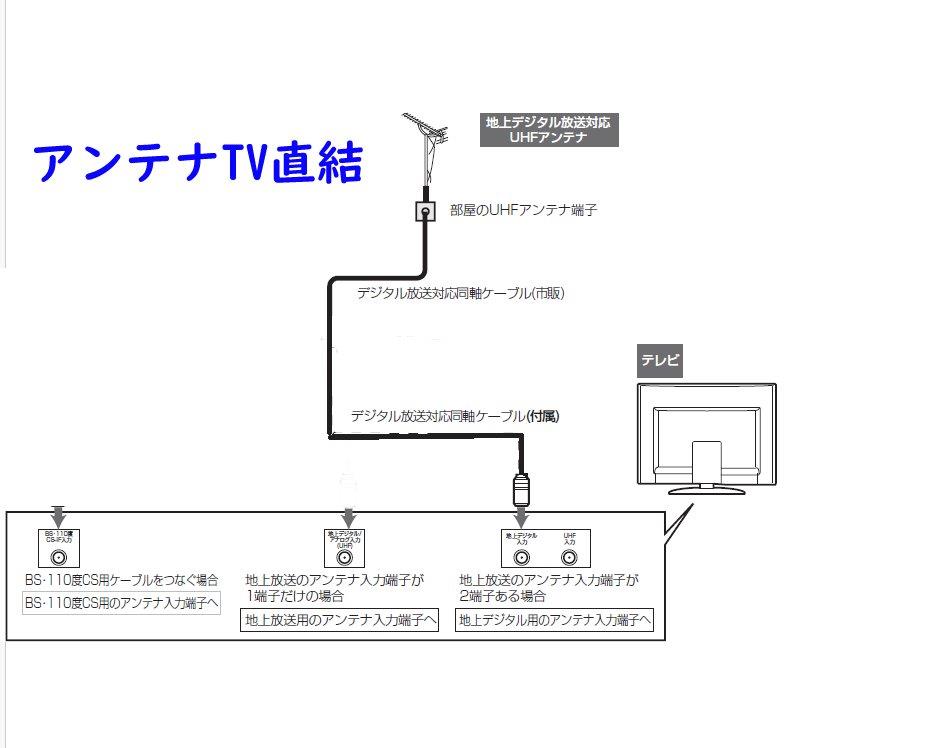

　TV視聴を残す為、BDからアンテナ接続の同軸やLANのケーブルを取外してTV単独に直しておいた。録画ができなく、BDが見えなくなるのが寂しいな。

半ば諦めていたので、ジャンクの上へ転がしていました。


　考えこみながら寝込んでいたら、夜中に枕元へ変なお告げがありました。(笑)！
夢の中のボケ状態なのに、何故かハッキリ覚えています。

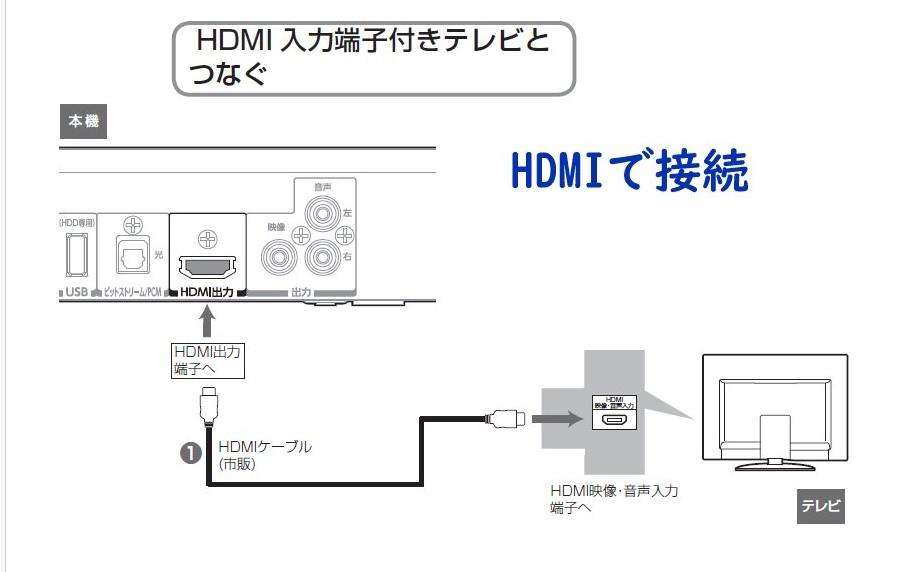

　それは、ANT信号ラインをBDプレイヤー経由でTVへ繋がず、BDとTVをHDMIで繋ぐと動いてるんですよね。


　翌日、朝っぱらから、物置から取り戻してきて、お告げの通り接続してみました。

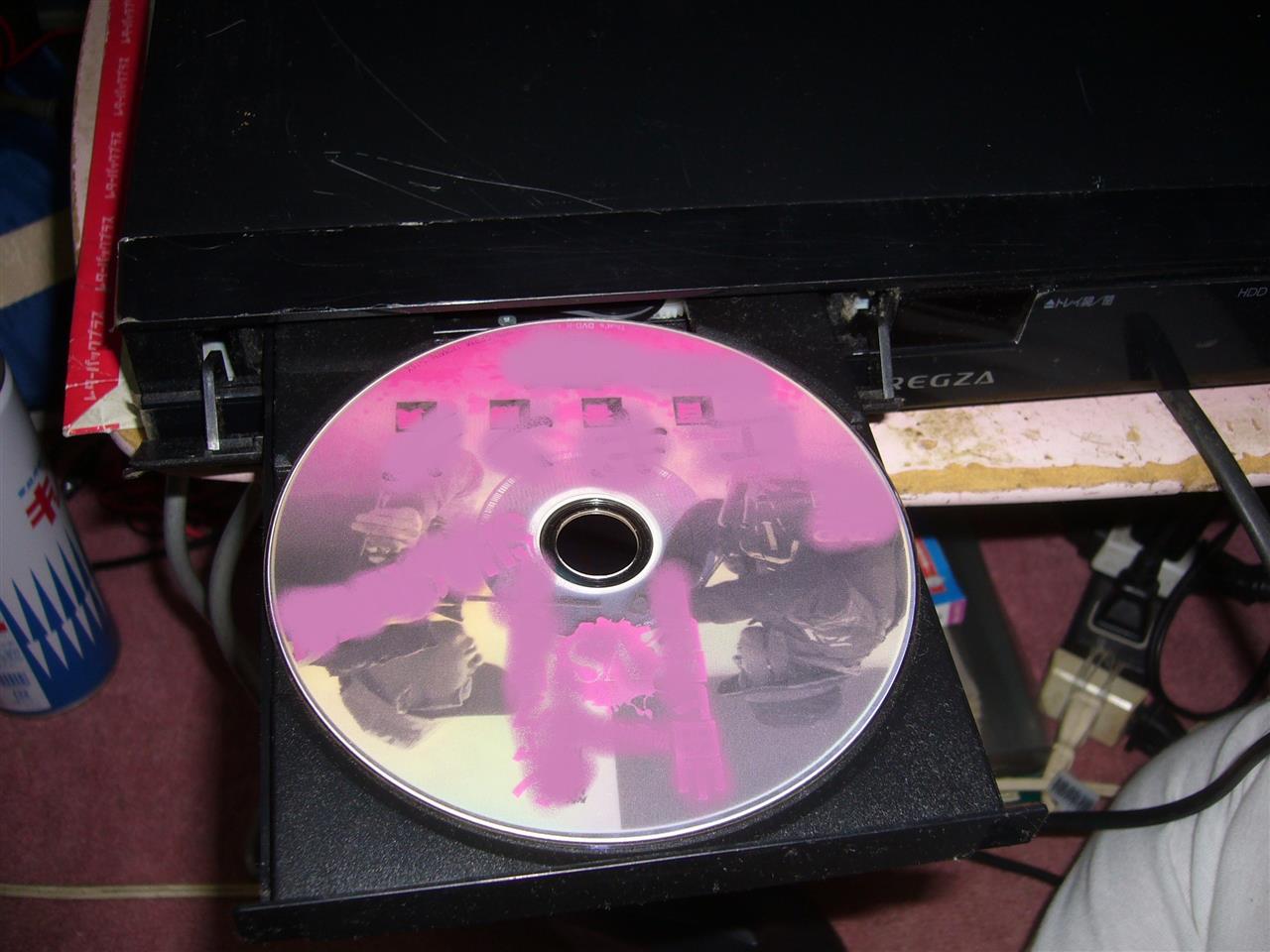

なんとHDDに録画していたのが再生でき、BD、DVDも再生できました。
1時間ほど電源ONで稼働させて確認しましたが、生きています（正確には一部死んでるはず）。


昨夜、ヤケクソでFFCを引き抜かなくて良かったです。（行き詰ったら一呼吸置くのが大事ですね）
しかし、昨日の接続状態に戻すと再び同じ症状が現れました。

　コネクターやジャックにイソプロピルをたらしブラッシングし接点洗浄剤を吹き付けてみました。
　接続ケーブル（５Ｃ２Ｖ）は導通テストで異状なく、HDMIケーブルと共にRDとTVを当初の接続にしてみました。
　

　アーラ不思議BD（内蔵チューナーのTV）とTV（チューナー）を切り替えてみてもトラブルが出ません。気分的に画面が鮮明になったような気がします。
　しかしBDがOFFで、TV単独ONにすると、特定のCHで電波が減衰して画面が乱れてきます。BDをONにしたチューナーではTV画像は問題無し。

　原因はBDからTVに信号を渡す当たりがNGになっていると思ってましたが、案外、コネクターやジャックが接触不良になっていたのかもしれません。しかし先述の様にBDの通過中に電波が減衰しているのは間違い無い事です。

　TV視聴、録画再生、BD,DVDの再生はできていますので、此れで暫く様子を眺め日時設定の録画も安定的ならケーブル類の引き回しを整理して元位置に戻します。

兎に角、又、物入りだと思っていたので一安心です。(笑)！

以前、改造できなかった投稿のリベンジ編です。
部品データが入手できず、16Vを13Vに改造できませんでした。今回外付けで、5Vの電源に改造しました。

関連投稿はここ

工作的には、ノウハウも自慢できる部分は在りません。敢えて言うなら、廃棄物を有効利用できたぐらいです。多少気分的リベンジもできています(笑)

DC16VからDC5Vへの変換は3端子レギュレータを使うのが簡単なのですが、単純に16－5＝11Vを熱にしてしまうのはロスが大きいので、SW式のDC-DCを通しています。

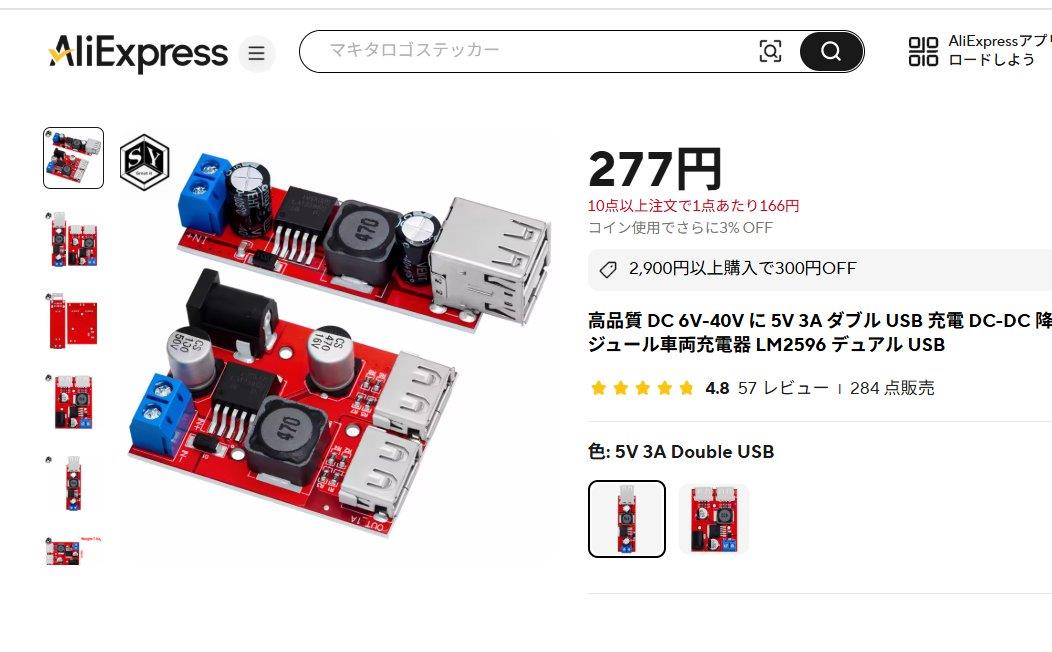

Aliexpress で300円(Amazonなら1300円です。)　6～40V、3Aの中華スペックです。
コンパクトにしたいので上側を選びました。

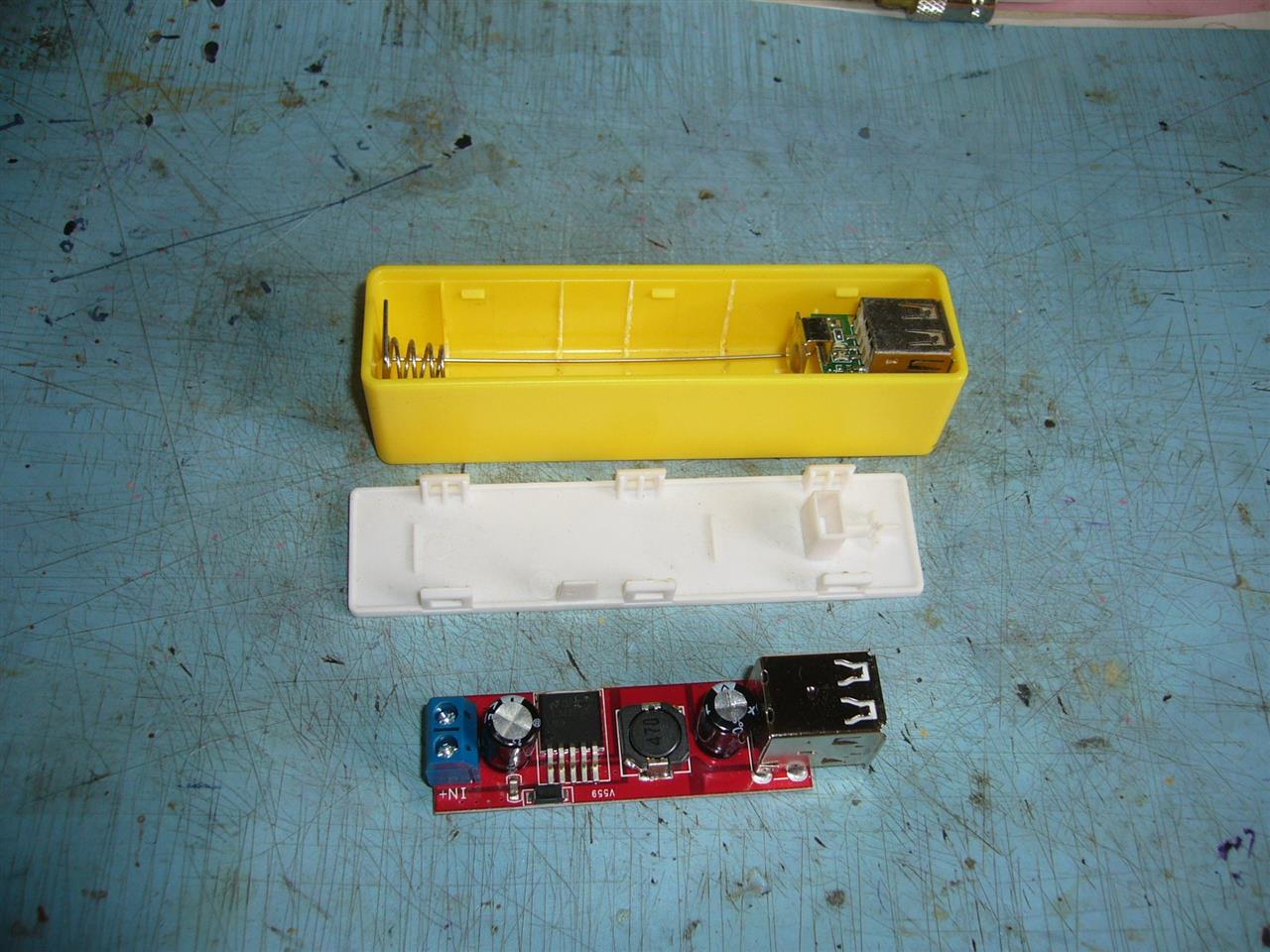

18650の電池パック（充電＋5V）のケースを使いました。

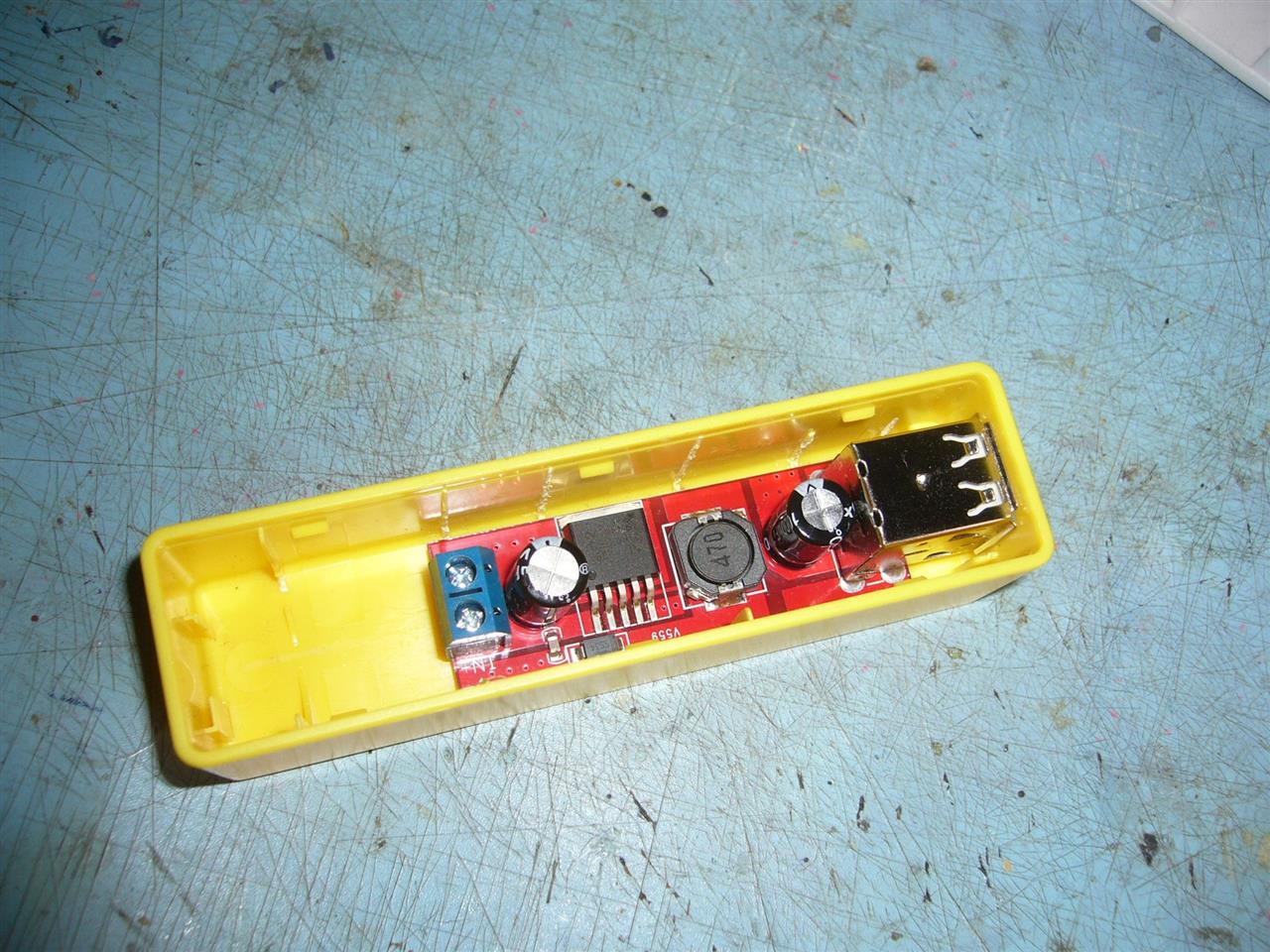

ほぼピッタリなので、中の基板を入れ替えました。

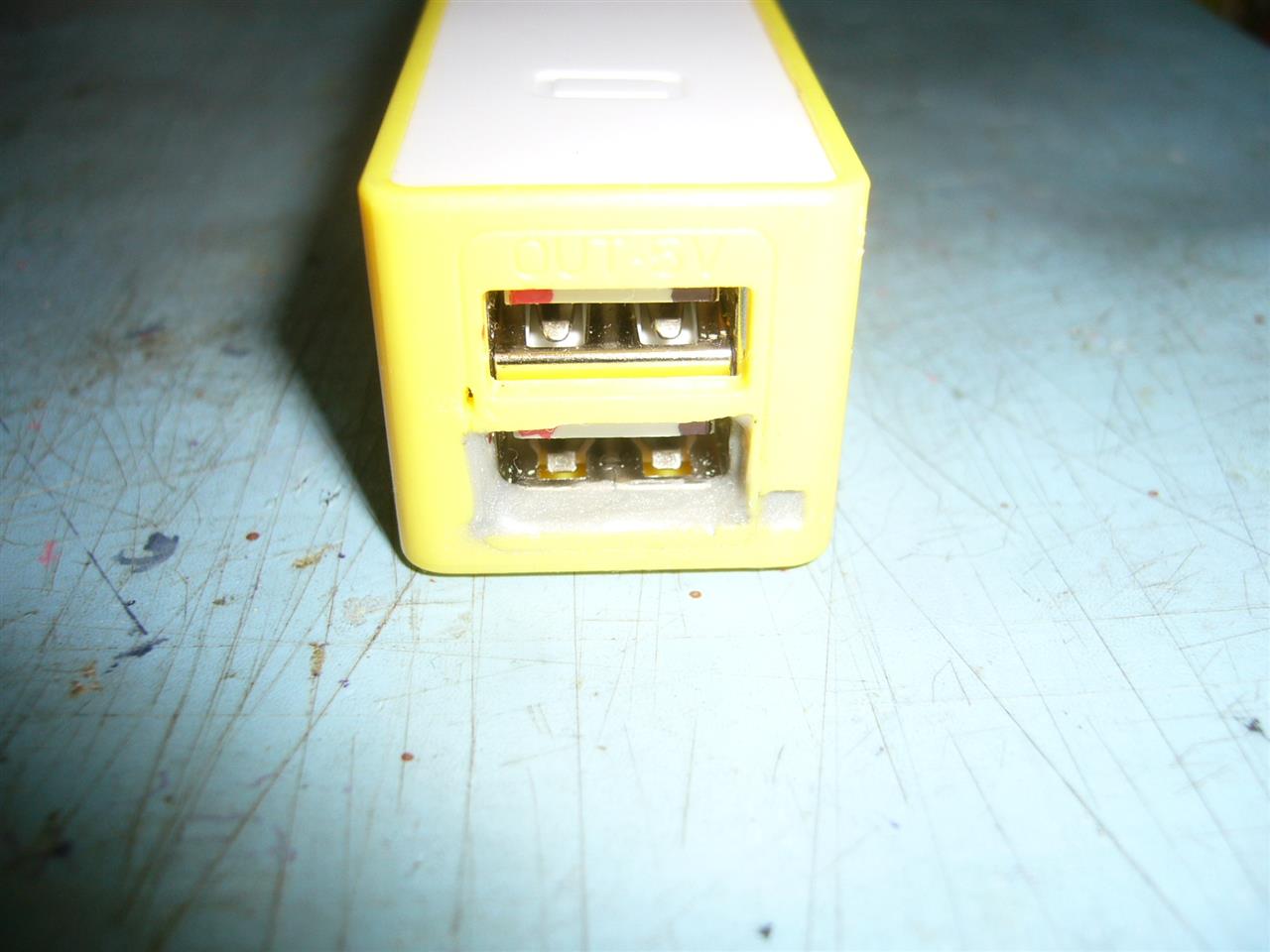

細工した箇所です。USBとmicroーBの形状をUSBX2にカットしています。赤黒の印もつけました、

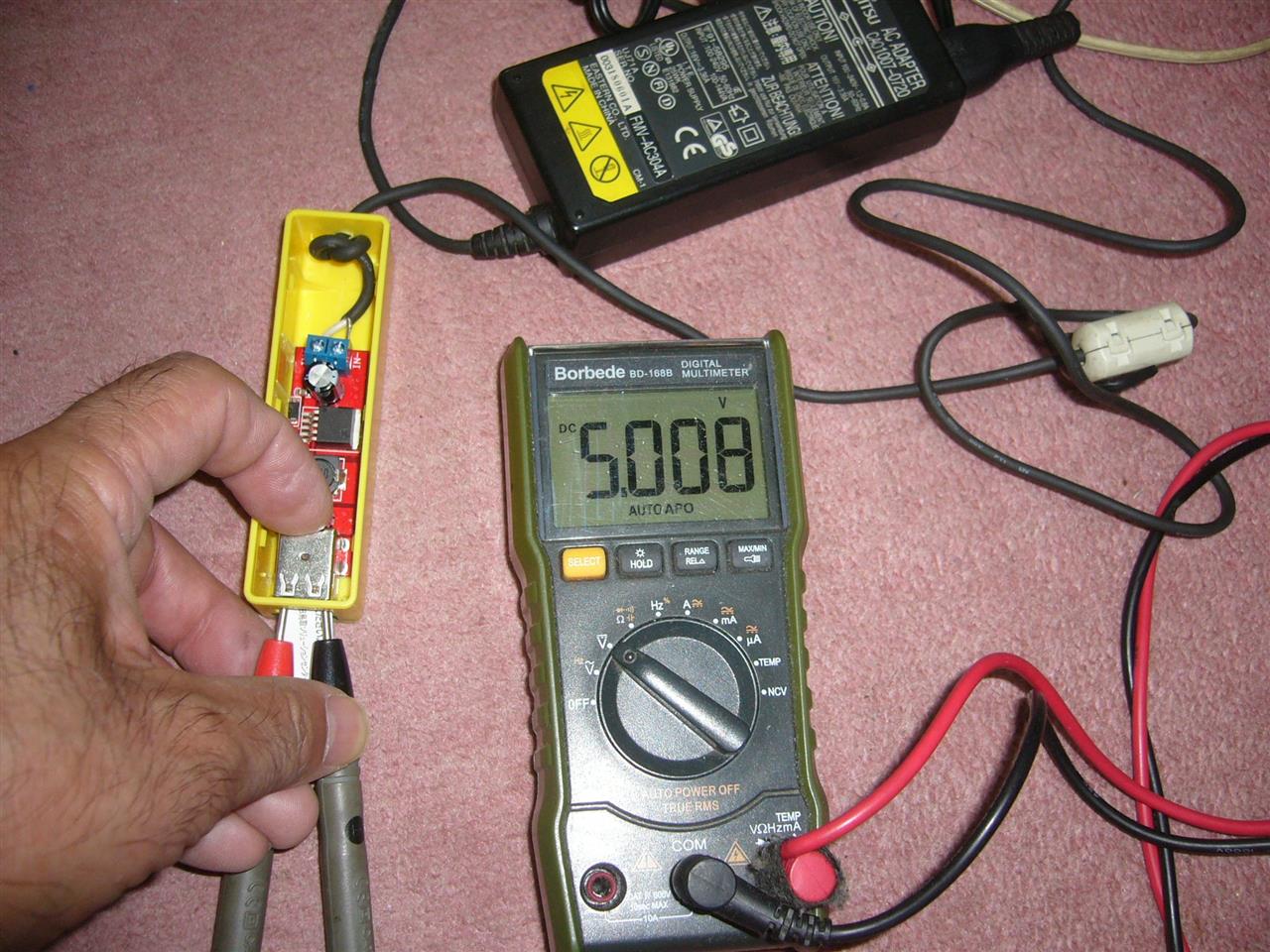

テスト　OKです

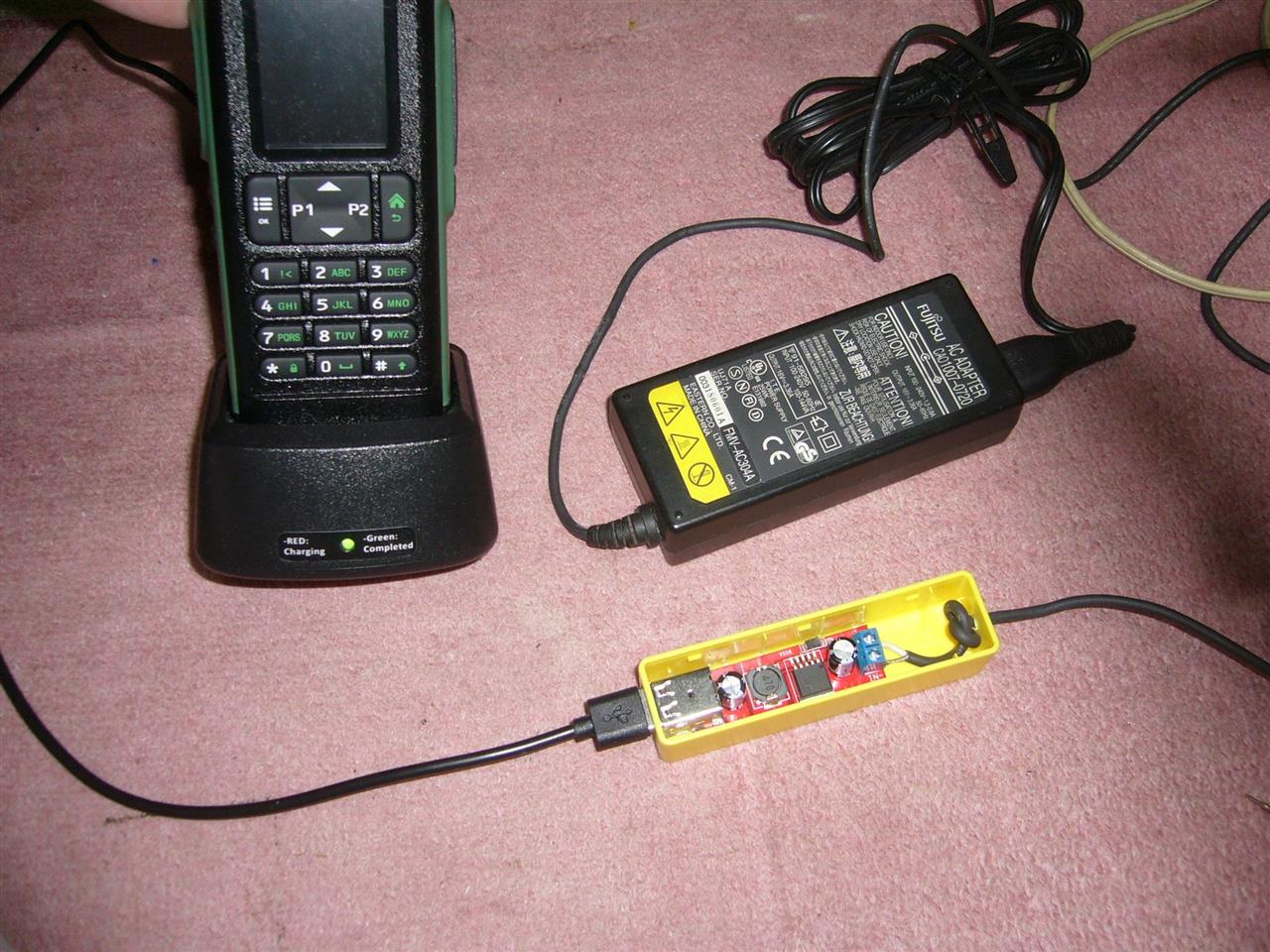

トランシーバの充電でテストしています。気になる熱は帯びていない。


　スマホの充電に使ってみると、流石に3Aの容量は強いですね。元の電源が富士通のノートPC用の電源でしたので、安価な5V電源より大変安定しています。
USBが2口有りますので、HotspotとraspberryPIの電源にと目論んでいます。

同好者でないと、意味不明で理解できないと思います、迷わずスルーください。


今年の3月に知人から唆されてDMRの世界に足を踏み込んだのですが2台目のハンディを購入するぐらいハマっています。

開局関連投稿①

開局関連投稿②

開局関連投稿③

開局関連投稿④



　そのせいなのか？、気の迷いだったのか？、　お上の（総務省＝総通）の愚策に憤りを感じて、逃げの手が有るにも関わらず、勢いで、新局を開設してしました。
　お陰で、実損が2,900円（電子開局費用）と毎年の電波税（正式には使用料）が発生します。

　総通の認可（合法）パターンです。・・・今回の私が開局したパターンで、法規上は他局通信となっています。


先日、ノードの通達範囲を調べていた時に疑問に感じたことなのですが、

勢いで４エリアコールを取得しておきながら、よく考えると、同居息子の局に増設して、DMR Access Listに私のDMR:IDを設定すれば良かったのではと？今更ながらです。

⁂pistarのノード設定にPrivateとPublicが選択できて、Publicには多数局が登録できます。　

　親子でもプリフィックスが異なるエリアの為（私は転勤前の5エリアコールで息子は４エリアコール）常置設置場所が異なると共同使用ができないとの規則に捉われてしまって新局を開局してしまったようです。
　
　要するに私が息子の機器を借用するのでなく、息子のノード局をゲストでアクセスするのであれば、通常のデジピータ局と同じであって問題無しと思うのですが・・つまり家族でなくとも多数の同居人がいる場合、1局ノード局を作れば、他の同居人はノードのゲスト運用（機器の共同使用でなく）としてならデジピ―タ－と同じ理屈なのではと思ってしまいます。但し増設免許が下りても増設した免許人は自局通信になるので使えません。
　
　デジピーター局は社団局になっていますが、アクセスする局やカーチャンク局はメンバーでなく不特定多数です。個人局でも同じではないでしょうか？　この解釈は如何だろう。・・・と、電波チェックで徘徊しながら思い付きました。

どこかのハムエアーで総通のお役人と「自局間通信はNG」の会話が楽しみです。
