アマゾンで届いて機能確認して初期チェック
仮電源でお家の中で正常動作確認完了

デェフォルト確認して自分なりの数値設定完了
配線も長い目に作り後は付けるだけにできました

マジ簡単で約２０００円　
天邪鬼なので皆さん買ってるのでは無く古いタイプを
設定が少し解りずらいですよね、

最新のはＦ１－５設定で解りやすく解説されてるから
買うならそちらをお勧めです。　

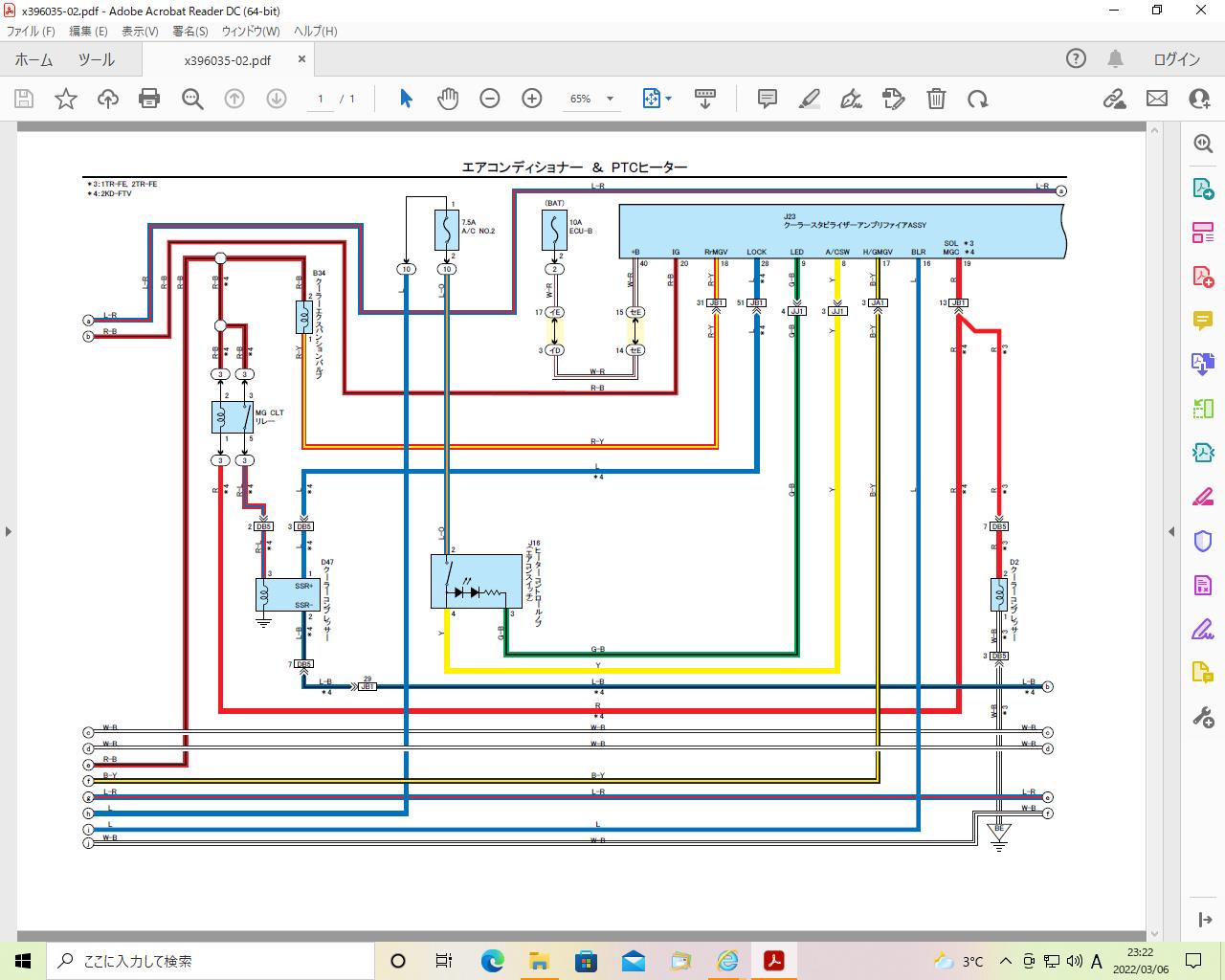

ハイエースのエアコンヒーター電気系データコピペして参考にしても良いですよ
解かる人には有効な配線図です。


参考書は
トヨタ電子技術マニュアルでチェック　

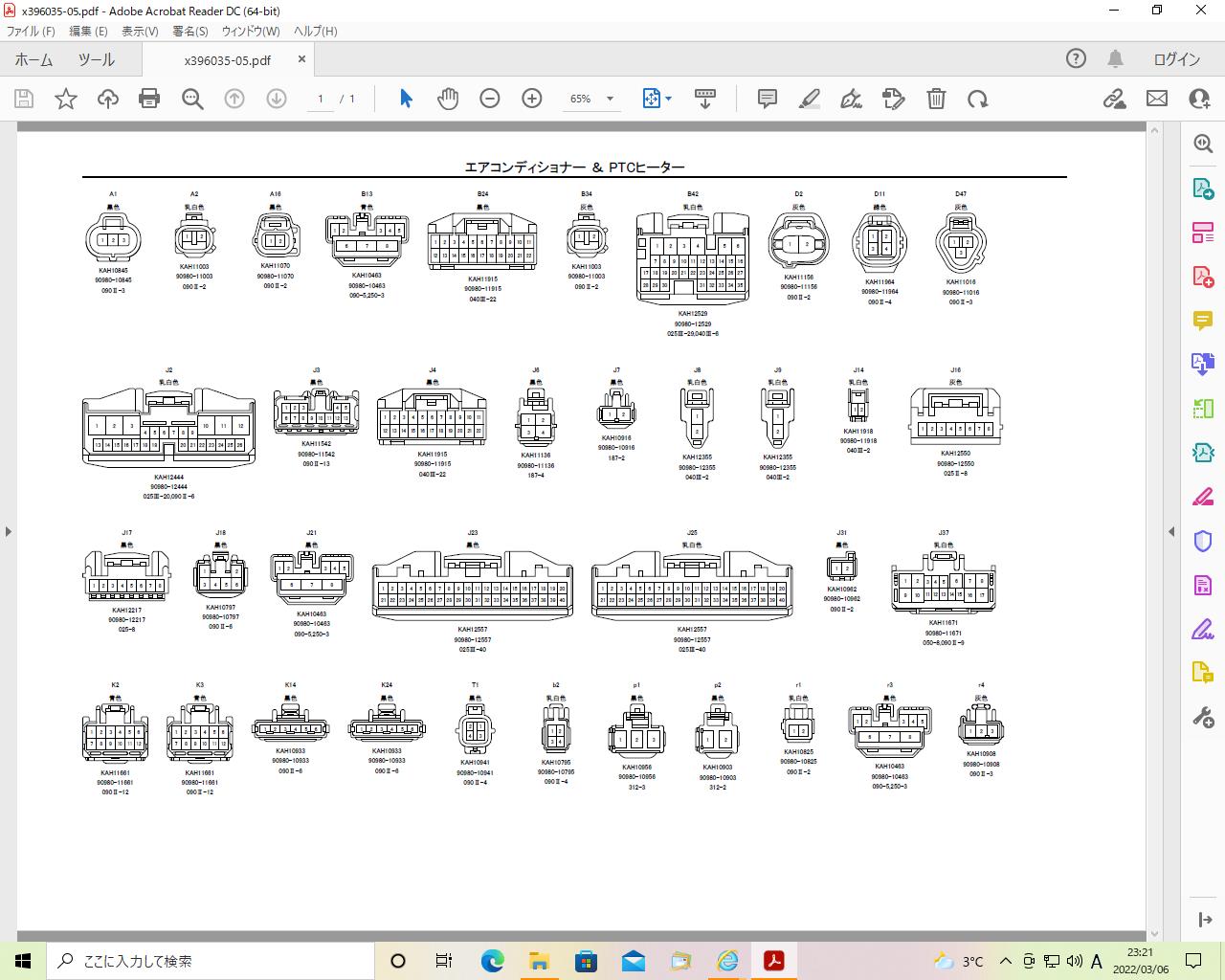

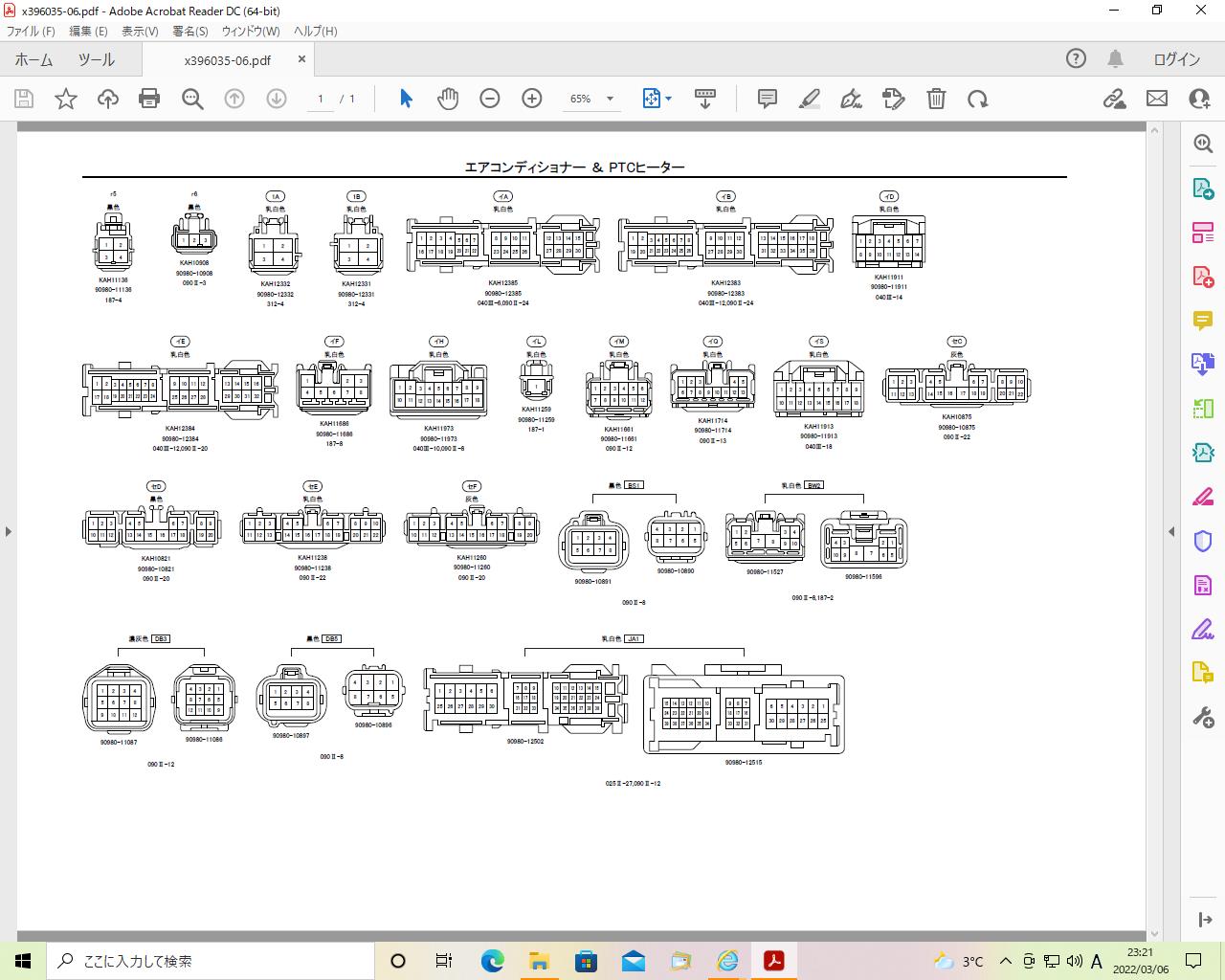

回路確認と配線色＆端子番号と配線確認完了　

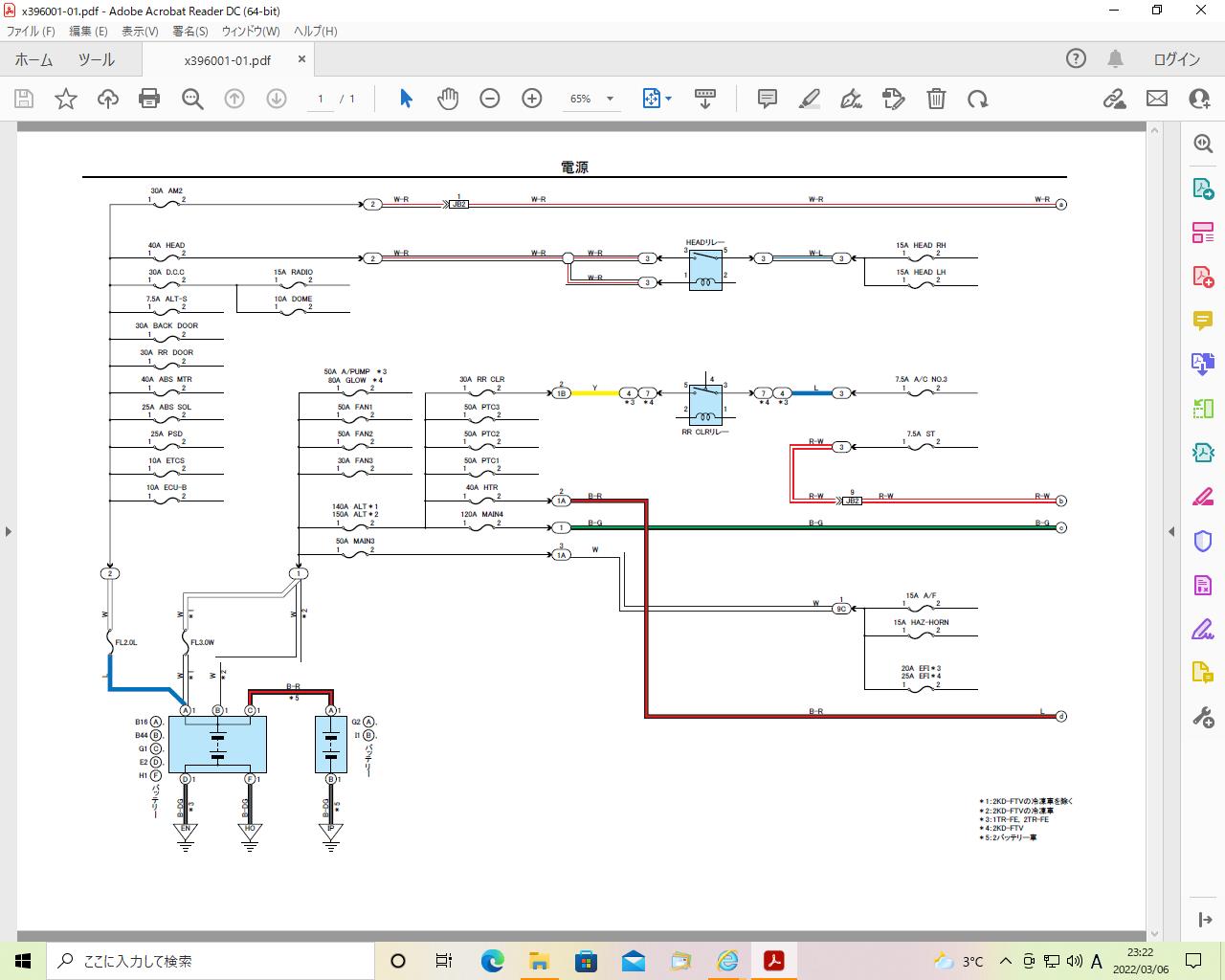

古い配線図ですが基本変更ないと思うので車両での作業時確認は必須　
　　

解かる人は何処にトラップ掛かってるか分かりますよね
電流値がネック　コンパクトリレーなので１０アンペアです、ハイで動かすとクーラー回路電流オーバーですよ、

配線繋ぐ所が＋コントロールはリレーへの過電流に為るかなと？？？





ちょいちょいです、　
自分のはカラーマーカーで確認しながら案チョコ様に印刷　
やっぱ　マイナスコントロール方式が簡単です。
