今回は、先週に引き続きホームサーキットを作ろうというお話です。

先週は、5m×2mという面積の中で、カレラ2レーンのレイアウトを考えてみました。今週は、同じ5m×2mという制約の中で、カレラでも4レーンのレイアウトは可能かということにチャレンジしてみました。
今回は、4レーンということで、バンクを入れると巨大になってしまうため、バンクを使っていませんが、当然、バンクに置き換えることもできます。
また、4レーンで、内側は平坦、外側はバンクという組み合わせは、カレラのバンクが見た目よりもわずかにRが小さくなるという特性から難しく、すべて平坦、すべてバンク、という組み合わせが無難です。
もちろん、コーナーは、コーナー出口のストレートも含めて、ボーダーが必要です。ボーダーがないと、アウト側のリアタイヤが脱輪してしまいます。
バンクにする場合には、ハイスピードで飛び出すおそれがあるため、「NINCO SAFETY WALL SET」などを取り付けておくと安心です。もちろん、自作でもOKです。
なお、ソフトの性格上、1/30カーブが1/60カーブよりも多くなっていますが、実際には1/30カーブを1/60カーブに置き換えることができるものが少なからずあります。

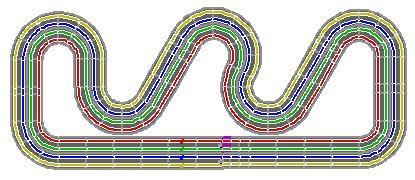

立体交差を使わずに平坦路だけで4レーンを作ってみましたが、サイズ的にギリギリながら、1周約14mと距離も少し不足しています。それでも、コーナーは、直角、ヘアピン、その中間とバリエーションは持たせました。R3やR4のコーナーを入れたいところですが、距離がもっと短くなります。

パーツリスト: 4.96m×2.02m、1レーン＝13.65m、2レーン＝14.26m
Exclusiv/Evolution Standard Straight 36本
Exclusiv/Evolution 1/3 Straight 12本
Exclusiv/Evolution 1/4 Straight 6本
Exclusiv/Evolution Power Terminal 2本
Exclusiv/Evolution Curve 1/30 16本
Exclusiv/Evolution Curve 1/60 9本
Exclusiv/Evolution Curve 2/30 34本

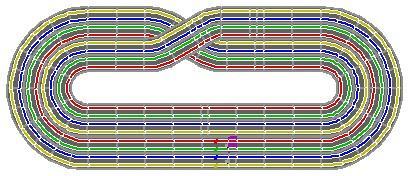

大小2つのオーバルをバックストレート側の立体交差でつないだレイアウトです。R3とR4の1コーナーから、立体交差をくぐってインフィールドに入り、左のR1とR2のコーナーから立体交差で上に上がり、反対側ですぐに下に下りて、R3とR4の最終コーナーに入ります。立体構造がミニマムなため、設置が簡単で視界も良好になります。

パーツリスト: 4.81m×1.99m、1レーン＝17.17m、2レーン＝18.41m
Exclusiv/Evolution Standard Straight 54本
Exclusiv/Evolution 1/3 Straight 4本
Exclusiv/Evolution 1/4 Straight 12本
Exclusiv/Evolution Power Terminal 2本
Exclusiv/Evolution Curve 1/30 1本
Exclusiv/Evolution Curve 1/60 6本
Exclusiv/Evolution Curve 2/30 16本
Exclusiv/Evolution Curve 3/30 15本
Exclusiv/Evolution Curve 4/15 24本

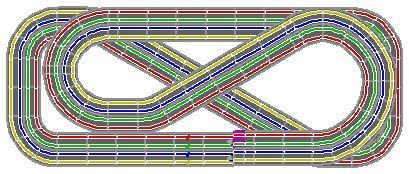

インディアナポリスのように4つのコーナーを持つオーバルと変形8の字を組み合わせたレイアウトです。図では2コーナーから立体交差の下を通っていますが、実際には1コーナーから坂を上がり、2コーナーから斜めのストレート、3～4コーナーまでが立体交差の上で、バックストレートで坂を下りてホームストレートまでが立体交差下になります。20m超の長さを達成していますが、立体交差を支える区間が長く、設置が面倒で、視界も少し悪くなります。

パーツリスト: 4.67m×1.88m、1レーン＝20.46m、2レーン＝20.45m
Exclusiv/Evolution Standard Straight 70本
Exclusiv/Evolution 1/3 Straight 8本
Exclusiv/Evolution 1/4 Straight 2本
Exclusiv/Evolution Power Terminal 2本
Exclusiv/Evolution Curve 1/30 12本
Exclusiv/Evolution Curve 1/60 2本
Exclusiv/Evolution Curve 2/30 24本
Exclusiv/Evolution Curve 3/30 12本
Exclusiv/Evolution Curve 4/15 8本

私のスロットカーの記事の索引は、メインサイトのSLOT CARにあります。
