先の「データ危機一髪」にもあったとおり
メインPCが再建待ちのダウン状態にある間、快適なPC環境を確保してくれた

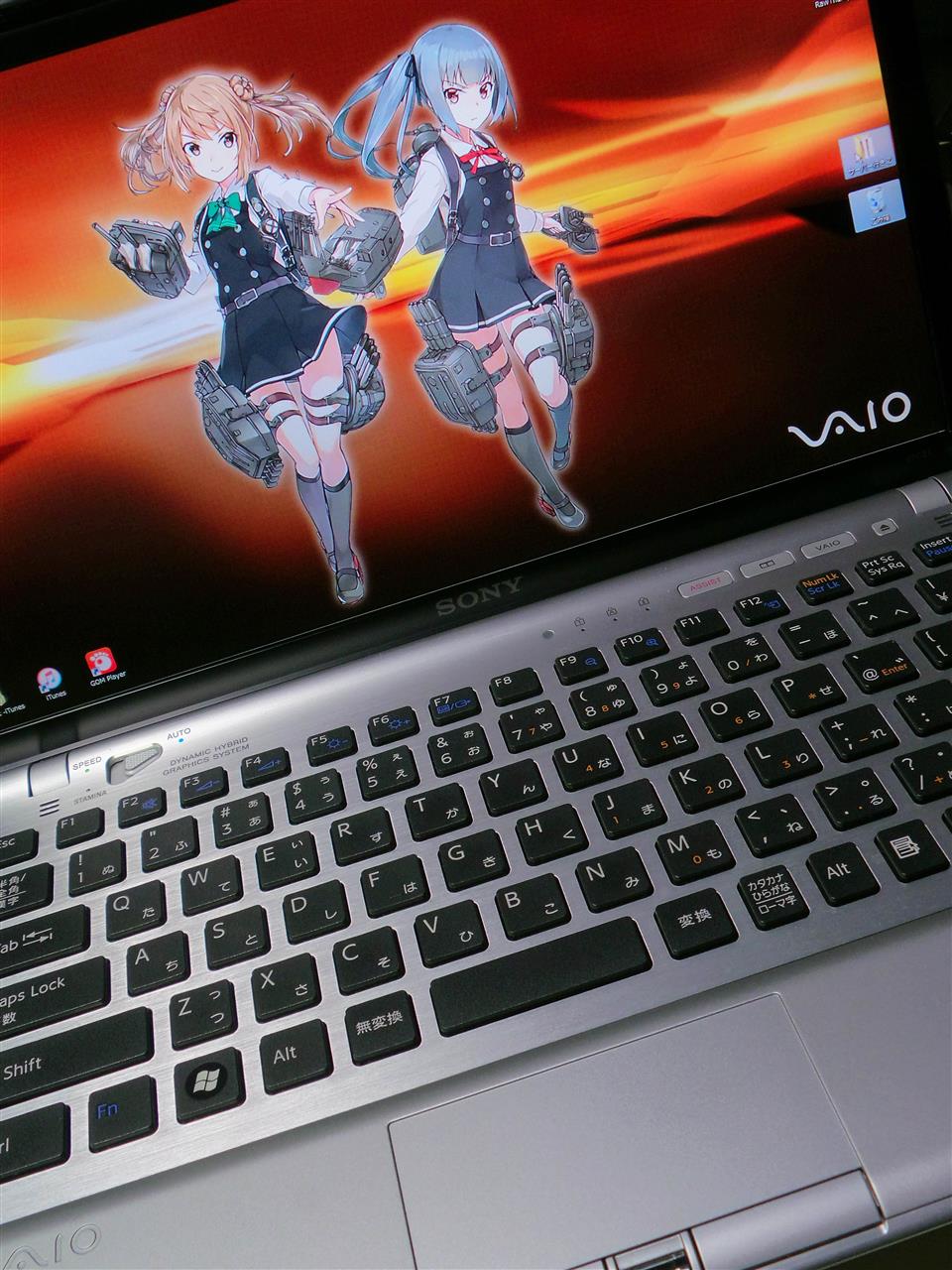

SONY VAIO-Z VPCZ13

あの運用実績と、昨今のストレージ事情の変遷に基づき
文字通り「持ち運べる（ほぼ）全データ」、名実ともにサブ機として生まれ変わるべく
光学ドライブを外し、HDDキャディに載せ買え、２TBの巨大容量を内包し
なおかつ、システムSSDを最新の倍容量に規格向上するという
結構な大工事を行ってました。

------

キーボードを含むトップカバーオープンの手法は
各方面で枚挙にいとまがないので簡潔に

とにかく長・短・ミニ、三種類のネジというネジを全部外してしまえば、あっけなくオープン。
数は多いので結構面倒くさくはありますがw


まずは、ネジ４つで留まっている光学ドライブを撤去し

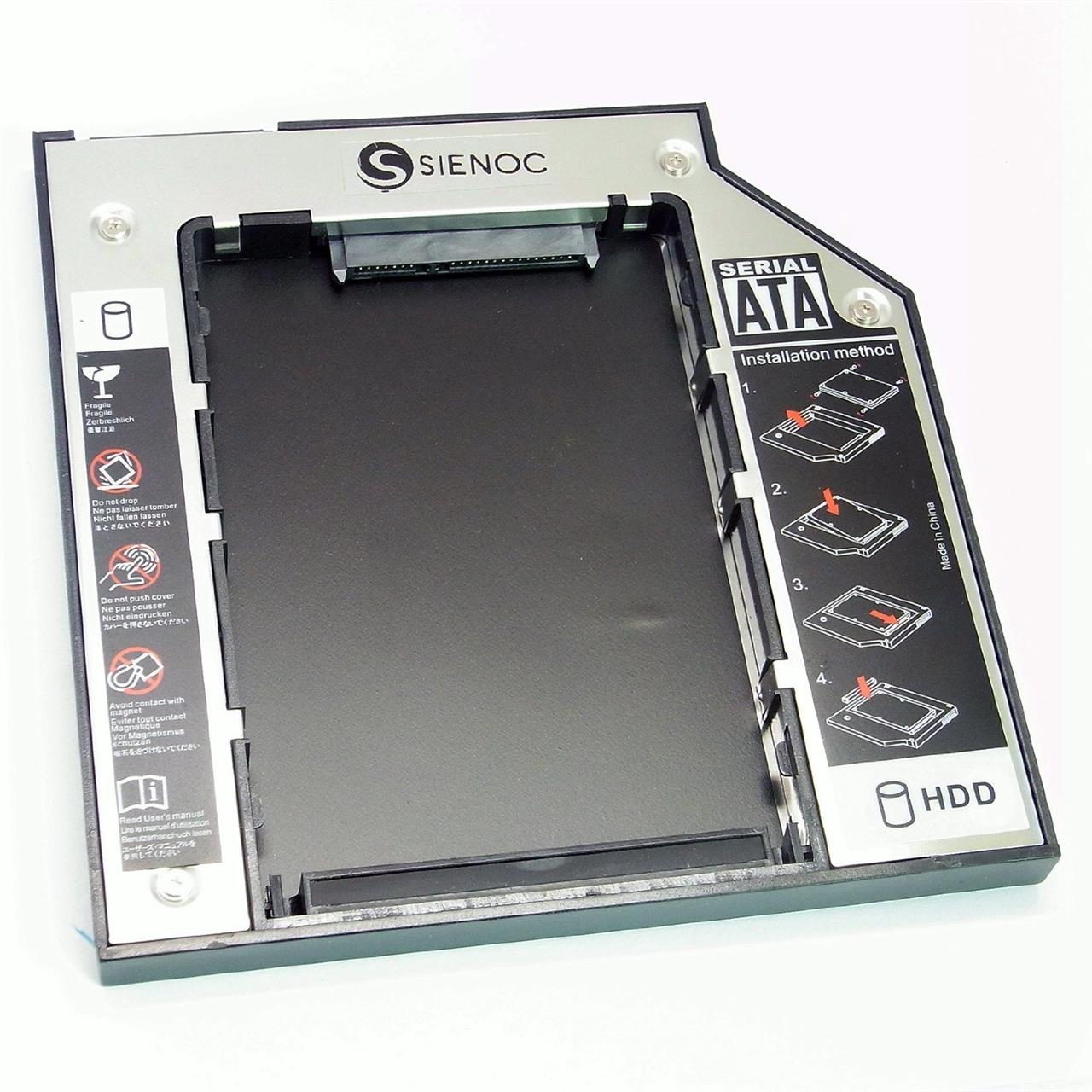

このようなHDDキャディを投入するのだが
さすがにキャディをネジで固定せず差し替え可能に…ってことにはならなかった。
コネクタが固定ではなく、ハーネスの直挿しであるため
本体の物理的な抜き差しはともかく、コネクタが刺さらないのである。

実は、かつてのIBM機のように
ネジ一本でHDDの抜き差し、果てはドライブ種別の変更を可能に…なんて思っていたのだ。
民生機のVAIOにそれを求めるのはいささか酷な話だったか、と諦めかけたのだが

…閃いた。

「キャディとの差し替えは無理だが、HDDだけならキャディを加工すれば差し替え出来る」

至って簡単な加工だ。
キャディの蓋…ベゼルをネジ留め式とし
外側のフレームをノコギリでぶった切ればいいんだ！

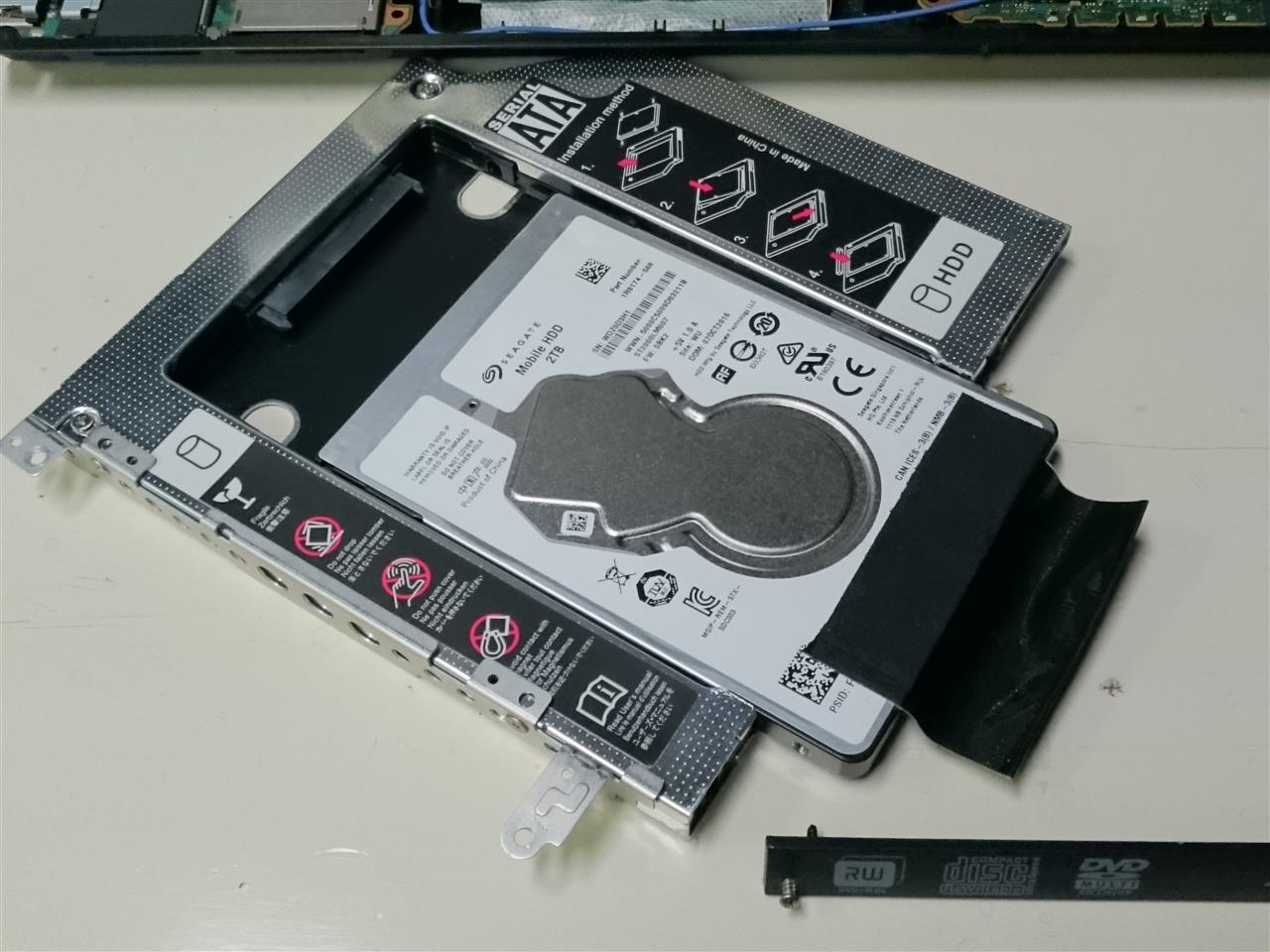

こういうことである。


蓋はネジ留めで、奥まったHDDには引き出すためのベロを貼り付け
さらに本体内での振動・上下揺れ防止のために、コネクタの逆・外側の上端に発泡ラバーを貼り付け。
シリアルATAのコネクタはしっかりしているので抜けはないだろう。ラバーもトップカバーと適度に押さえ付けで密着している。
これが抜ける振動や衝撃なら、そもそもHDDが持たない。

これで、本体をバラさずにHDDに外部からアクセスできる。
もしクラッシュしたら抜いて、本体D:\から丸コピを頂けばいいだけの話だ。
HDDそのものは、消耗品に過ぎないのだ。

次に、SSD。
そもそもデフォルトが64Gツインドライブの128G RAID-0なのだが
その在り処は、パームレスト下
タッチパッドの裏側のボックスだったりする。
投影サイズは1.8インチストレージのサイズ、これが二枚重ねで
両端に、いまとなっては絶滅危惧種の「MicroSATA」コネクタが刺さっているのが本機の環境。
（モデルによってLIF仕様など差異があるようだ。特にコイツの上を行く、4SSDのRAID-0というバケモノ仕様）

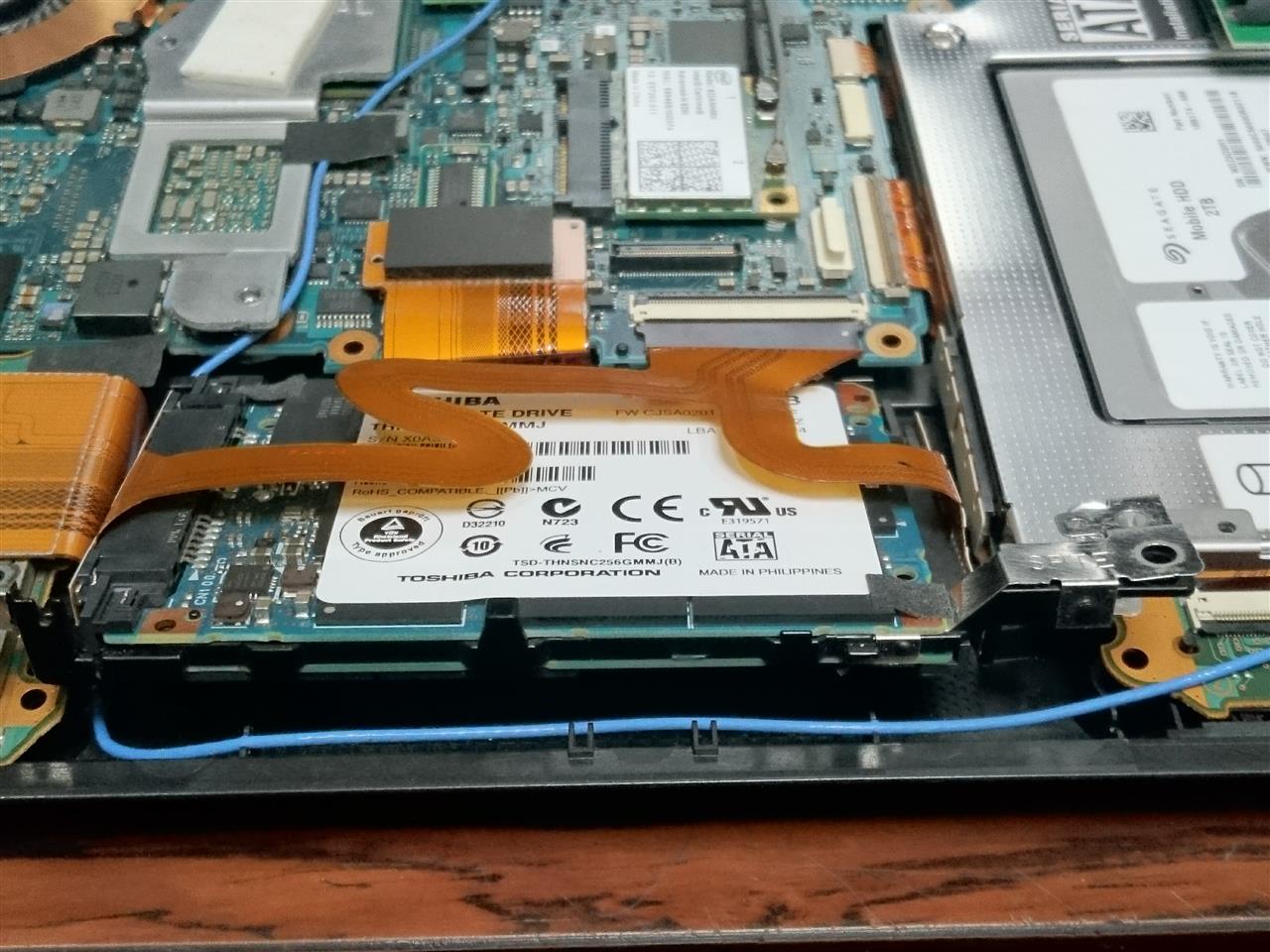

場所はココ。
専用形状のカスタムメイド東芝製SSD、専用設計フレーム付き。
どんだけ規格外大好きなの、SONY。

これを差し替えるとなると
絶滅寸前のMicroSATA規格SSDでは、モノが少なく、かなり割高になってしまう。
変換基板を用いて、現行規格であるmsATAにしたほうが、よっぽど安上がりだ。

これを二枚重ねしてみると


微妙に厚い…ように見えるが
じつは既存SSDフレームの頂上と、厚みがほぼ一緒。ギリ収まるサイズだ。

だが、設置にはボトルネックがある。勘合が必要なのだ。

それは、SSDボックス底部にある、この丸い突起物

実は、ゴム脚の貼り付け部位の引っ込みが、ここにあるのだ。

削ることも考えたが、よくよく見ると
変換基板のコネクタ部がここを逃げれば、ジャストサイズでトップカバーが閉まることに気付いた。

斜めに振ってやればいいのだ。

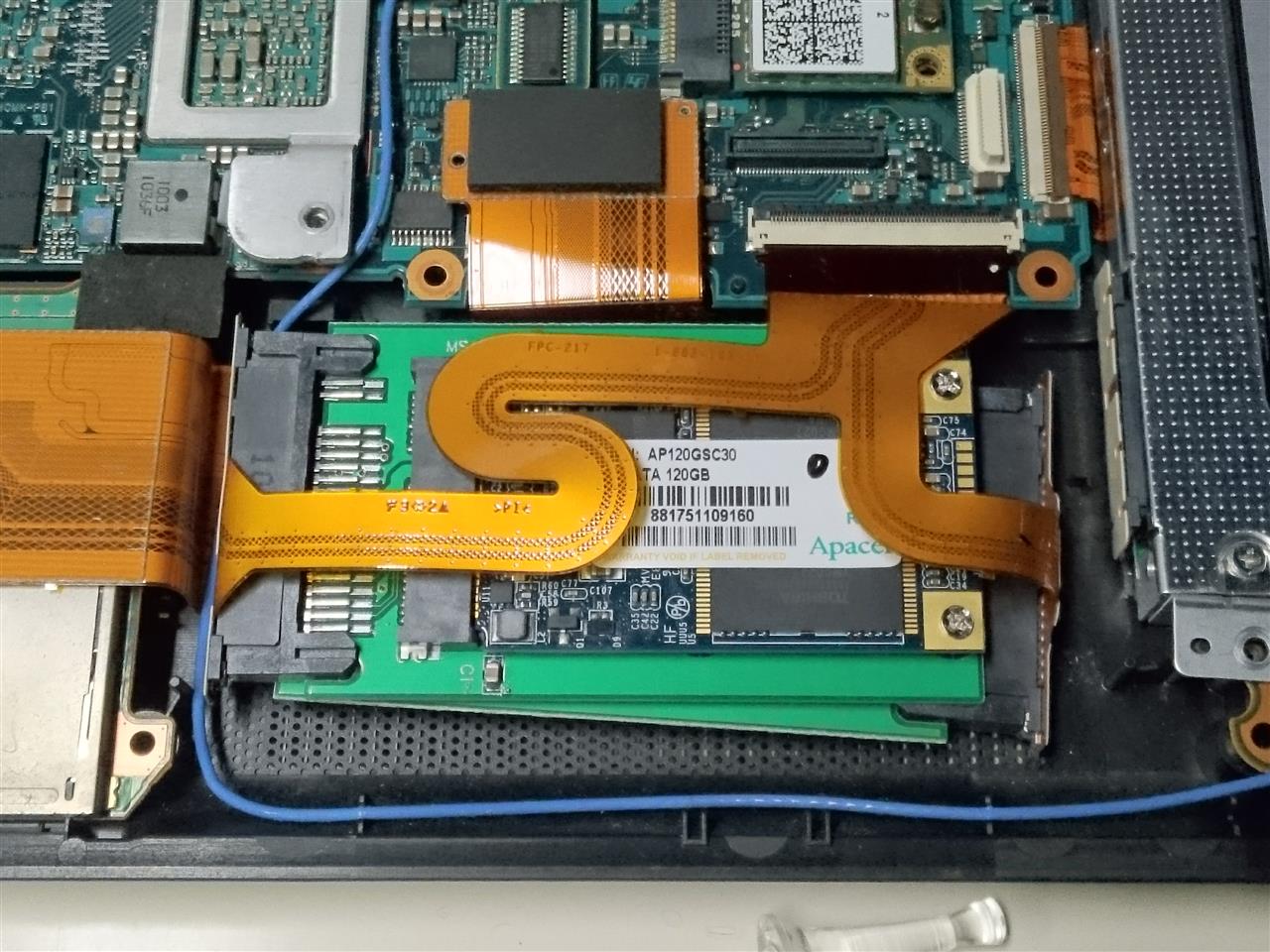

SSD交換の最大の肝は、ここだ。
これだけでSSDがコトッと底部に接地し、突起物を躱すことができる。

念のため、絶縁と緩衝を兼ねて、不織布を挟み込み

トップカバーを閉じて

電源を入れて

…LEDがいっこも光らない('､3_ヽ)_

やな予感がして、タッチパッドを触ってみると
反応がない。

カバーを開いて確認すると

トップカバーとマザボを繫ぐ（おそらく）USBケーブルの
二列ある端子が半分ない。

もげた_:(´ཀ`」 ∠):_

真っ青になりながらヤフオクをぐぐると
そのものズバリのパーツが出品されていた。
嗚呼、神様仏様ヤフオク様；；

慣れた作業と侮らず
コネクタの抜き差しは慎重に、という教訓ww

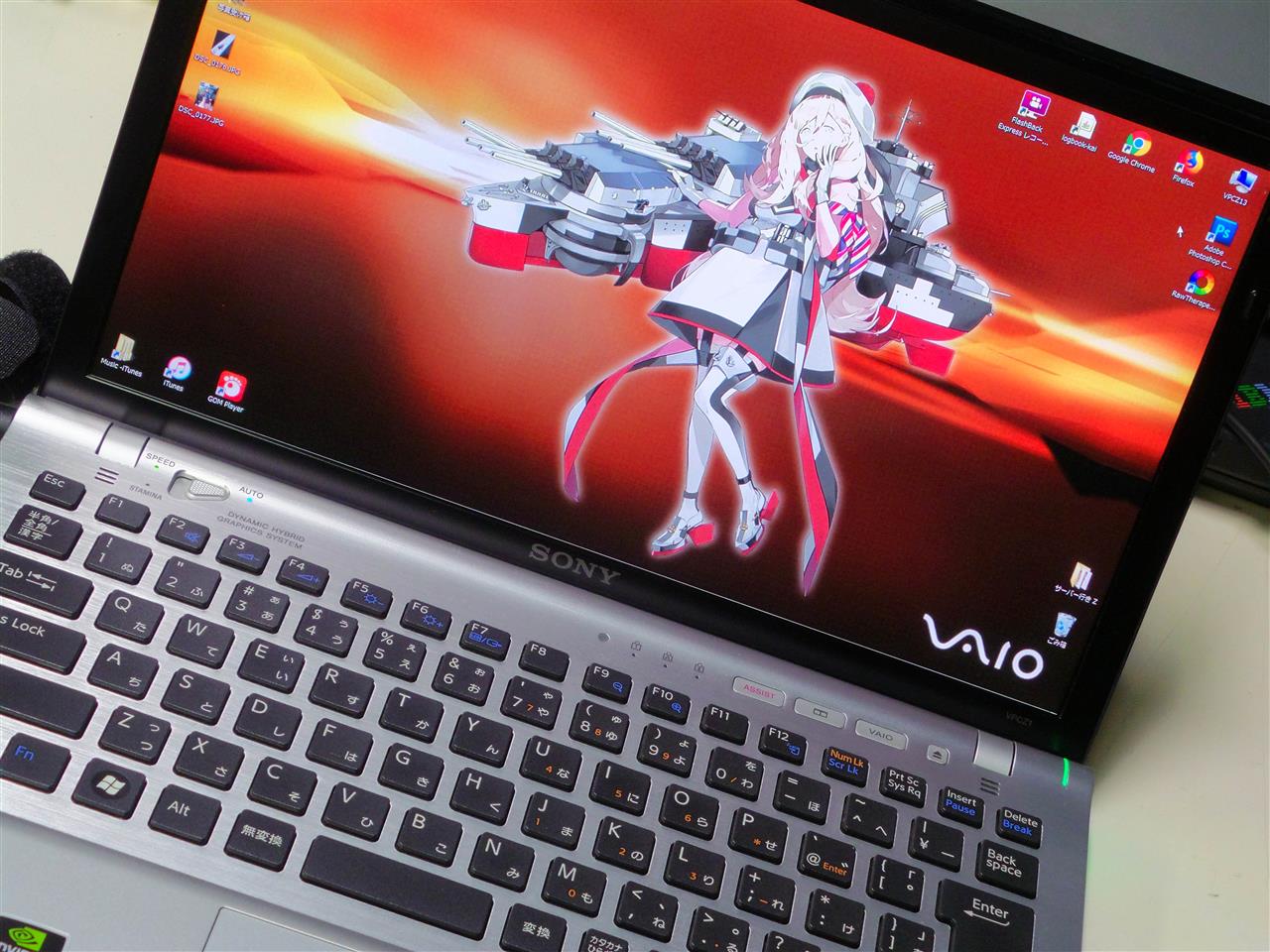

…こうして、たまたま28000円で拾い上げたVPCZ13は
高性能パワーモバイルから
「移動データ保管庫を兼用したパーソナルワークステーション」に生まれ変わった。

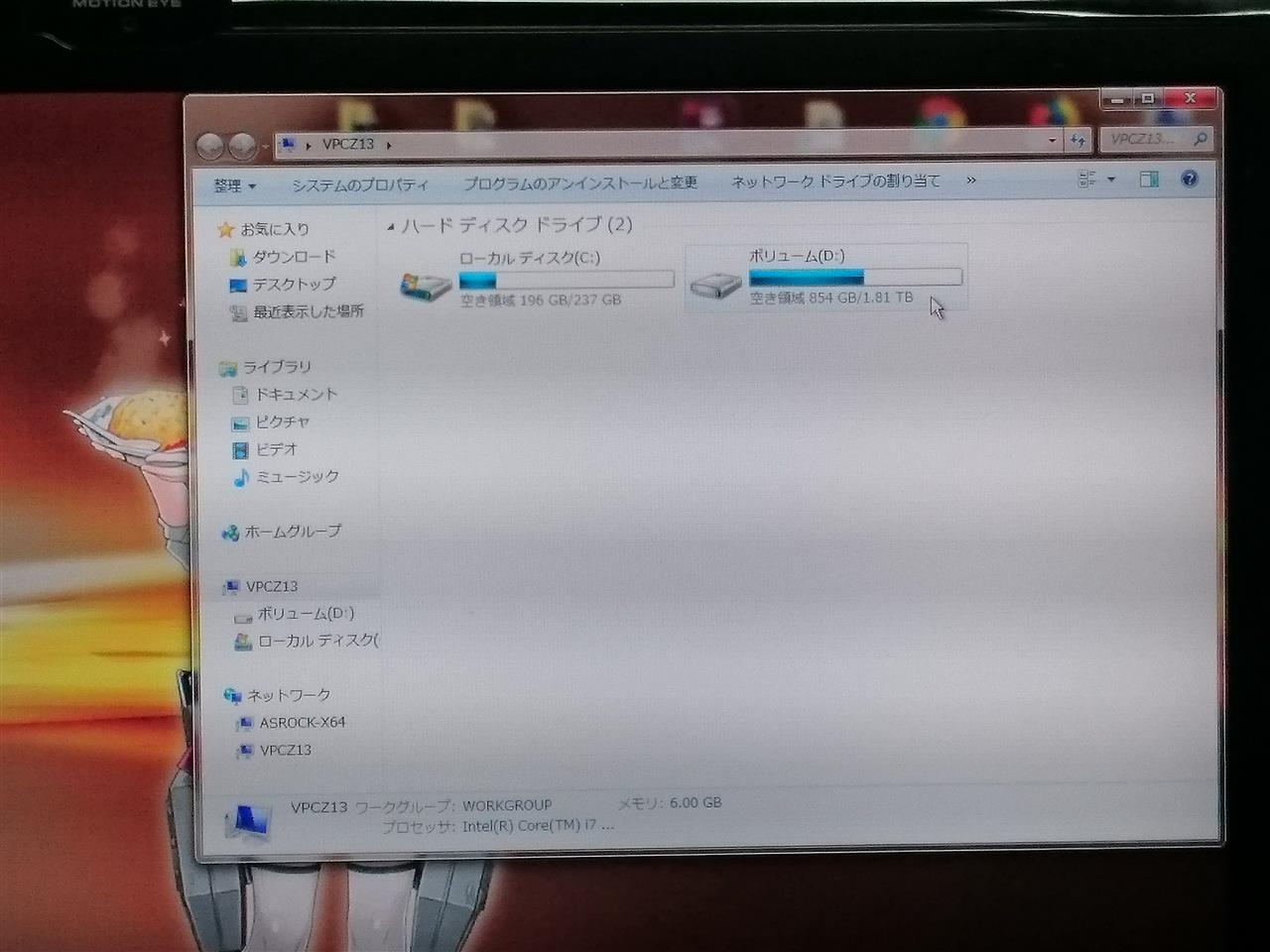

ストレージ容量、1.81TB


 音源、動画のすべてがメインマシンD:\と共通（差分が大きくなったらシャドウコピー）


直近3年分の写真をすべて保管、向こう3～4年分を賄うに充分の余裕あり
（古くなったものから本体の保管庫F:\へ移送されてゆくので満杯にはならない）



予備機を仕入れる予定です。
こんだけの性能・機能とコンパクトさが両立するのなら、モバイルの主力を預けるに充分。
色々調べたところ、いわゆる「1型」であれば、すべて同じ感覚で使えそう。
後継機の「２型」…VPCZ2*タイプは、nvidiaのVGA搭載がないなどモバイル特化の端末で、全く別種の機体と化しており、いまひとつ…こう、物欲を刺激してきません。いかにもSONYらしい変態臭がないんです。
描画性能を省略したわりには基礎的な処理能力も似たり寄ったりで世代格差が大きいわけでもなし。

にしても、歴代マシンのお名前を並べると
1型＞VPCZ11・12・13・14
2型＞VPCZ21・22・23
なんか帝国海軍の軍用機みたいな名付けだなっと思ったり。

つまり、こいつは「一三型 甲」とでも呼ぶべきものですw


予備として導入するやつは、本体色にも拘りたい。
ガンメタル狙い、出来ればVAIO十周年記念機「グロッシカーボン」なんて入手できたら涙がちょちょ切れる。
あるいは再工事して、そっちを主力にするのもいいかな。


メインPCの不在をみごと支え切った、SONY渾身のパワーモバイル。
いい出会いでした。
嗚呼、これだから中古屋巡りはやめられないw

twitter
『https://twitter.com/aru_aru_iita_i/status/963225307468644352』より

----
～サイドブレーキが甘い～

整備士「ガッチガチですよ」
客「いや、もっとキツくしてくれ」
整備士「これ以上は危険です」
 客「信号待ちで進むんや」
整備士「？」
客「サイドブレーキ引いても進む」

整備士「シフトはD？」
客「うん」
整備士「フットブレーキは？」
客「離すよ」

整備士「離すなよ」
----
以上転載



…車というものの「機構」を「理解して」乗ってる我々のようなのは
やはり社会的にはマイノリティな「メカヲタク」なのだろうか。

車を理解して乗っているという前提の「国家資格」のはずなのだが…。

でもばら撒かないと社会が停滞するシステムなんだろうなぁ、既に。

嗚呼、車社会。

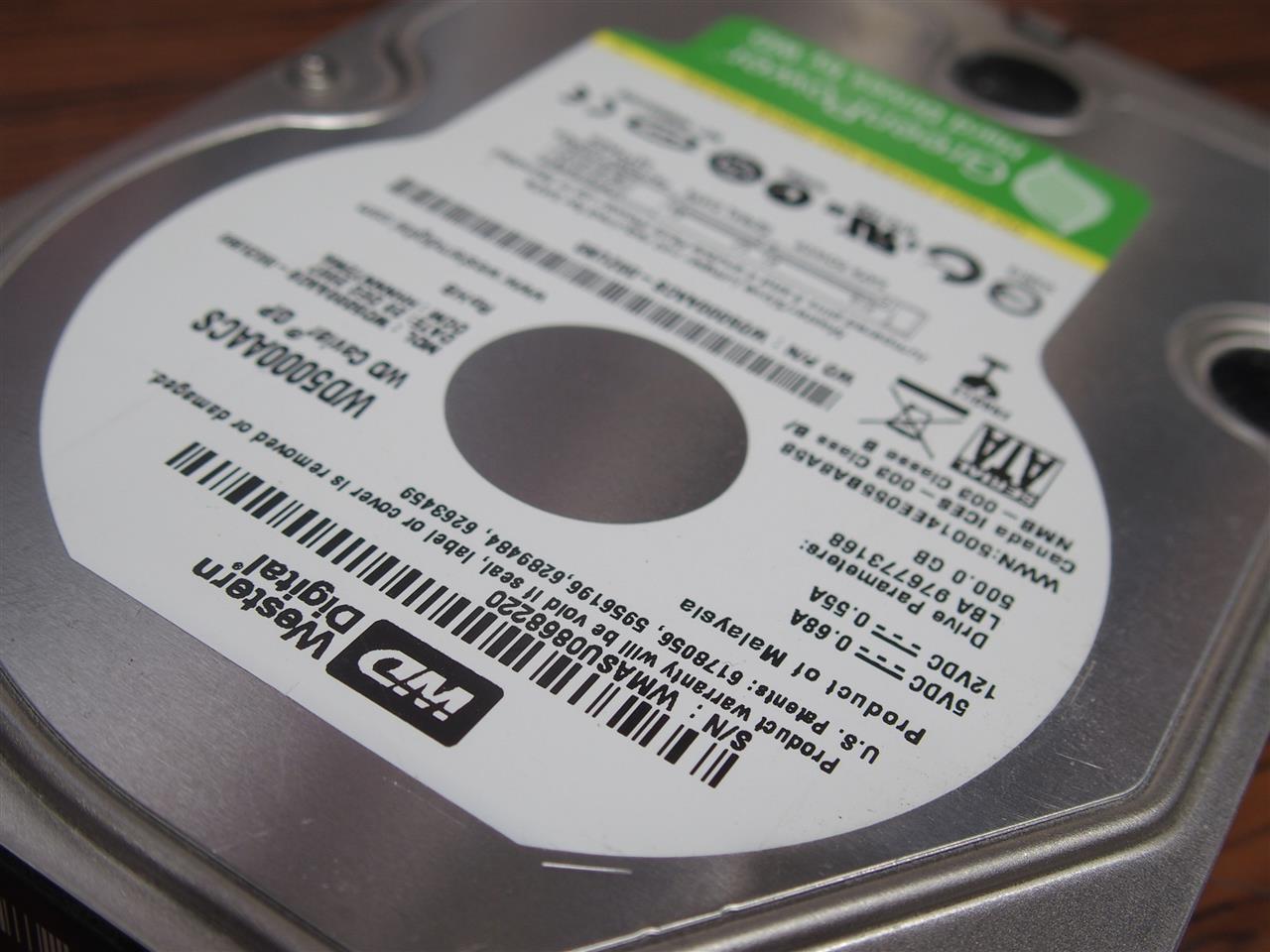

３Tのデータ満載したHDDが突然読めなくなりました_(┐「ε:)_


概ね10日前のことです。
年明け辺りから、どうも挙動のおかしかったメインPC
やれ何のDLLが壊れているだの、やれ何々はエラーを含んでいるだの
細々としたOSの「部品」に、意味不明なエラーを返し始めました。
いちおう動作はしているのですが、このまま不具合拡大していったのでは
起動できないソフトも発生しかねない。
そこで、まず修復を試み、それが不可能と判断するや
WindowsXの再インストール（今度はアップグレではなくクリーンとして）へと駒を進めるのですが
何処でどういう挙動があったのか
データをすべて格納したD:\が

挿し直してみたら認識しない。

ばかな。
サーバー用途特化の屈強なエンタープライズモデルが？



調べると
「EFIシステムパーティション (EFI system partition; ESP)」
と「３TB全域が」認識され、OSからは「パーテーションの存在は見えるが弄ることは一切出来ない」
いわゆる「システムで保護された領域」とされてしまっている。

緊急救援用に、旧Xpを確保しており
そちらを起動して見てみても結果は同じだったのだが
管理上、これもGPTディスクを取り扱えないといけないので
Xp@32環境下でGPTディスクを認識・使用する「GPTローダー（所謂ドライバ）」を仕込んだ折
それに付随するかたちでユーティリティ的にインストールされている
「Paragon Partition Manager」
これで見てみると

『使用領域と空き領域は正確に表示される。
アクセスとパーティション操作は一切出来ない。』

この様子から
ファイルやフォルダなどの「内容」には、一切変更もダメージもないものと断定。
パーティション種別「だけが」何故か誤ったものに変更されている。

悪くしたことに、3台3重のバックアップ全てがこの状態。
再インストールの折に抜き取り、最終状態を全コピでバックアップ…というか
「バイナリ単位で複製」にしたため、まさかの壊滅となったのである。

正しい対処法は
「まだ普通に読めている状況下で、一切の操作を停止し
全ての必要な内容を、OS経由で、外付けの媒体へソフトウェア的にコピーしてしまう」ことだった。
時間は倍近く掛かるが、仕掛けて寝ればいい話だ。功を焦ったか…不覚。

なお、ウイルス（マルウェア）の可能性はなし。ここは常時精査している。



結論
もはや、これ以上自分で手出しをすべきではない。
生兵法では、現在「誤った種別のパーティション内に」格納されている、すべてのデータが破損する可能性を否定できない。

このうえは、是非もなし。
専門業者の出番です。

数多い業者から選んだのは、トラブル内容に対し定額であることと
物理破損よりも論理破壊に強みを持つと定評あり、とされる
『DATA OK』データ復旧研究センター
「株式会社スーホ」運営するところのデータ復旧業者です。

相場的にも最悪10万以上を覚悟しただけに、助かりました。
むろん金に糸目をつけてる場合ではないのですが、財力も虚弱なので、無い袖は振れないのです。

かくして、論理破壊に強いとされた業者のパワーは遺憾なく発揮され
フォルダ構造のひとつに至るまで、完全復旧して帰ってきました。
業者、強し。

これで、10数年に渡って営々と積み上げてきた
写真・画像等を基幹とするすべてのデータ…生き甲斐の足跡は
過去最大の危機を脱し、救援されたのでした。




これを期に
システムSSDをｻﾑｽﾝEVO256Gから御大TOSHIBAの480G、エンタープライズ向けの屈強なものに換装。

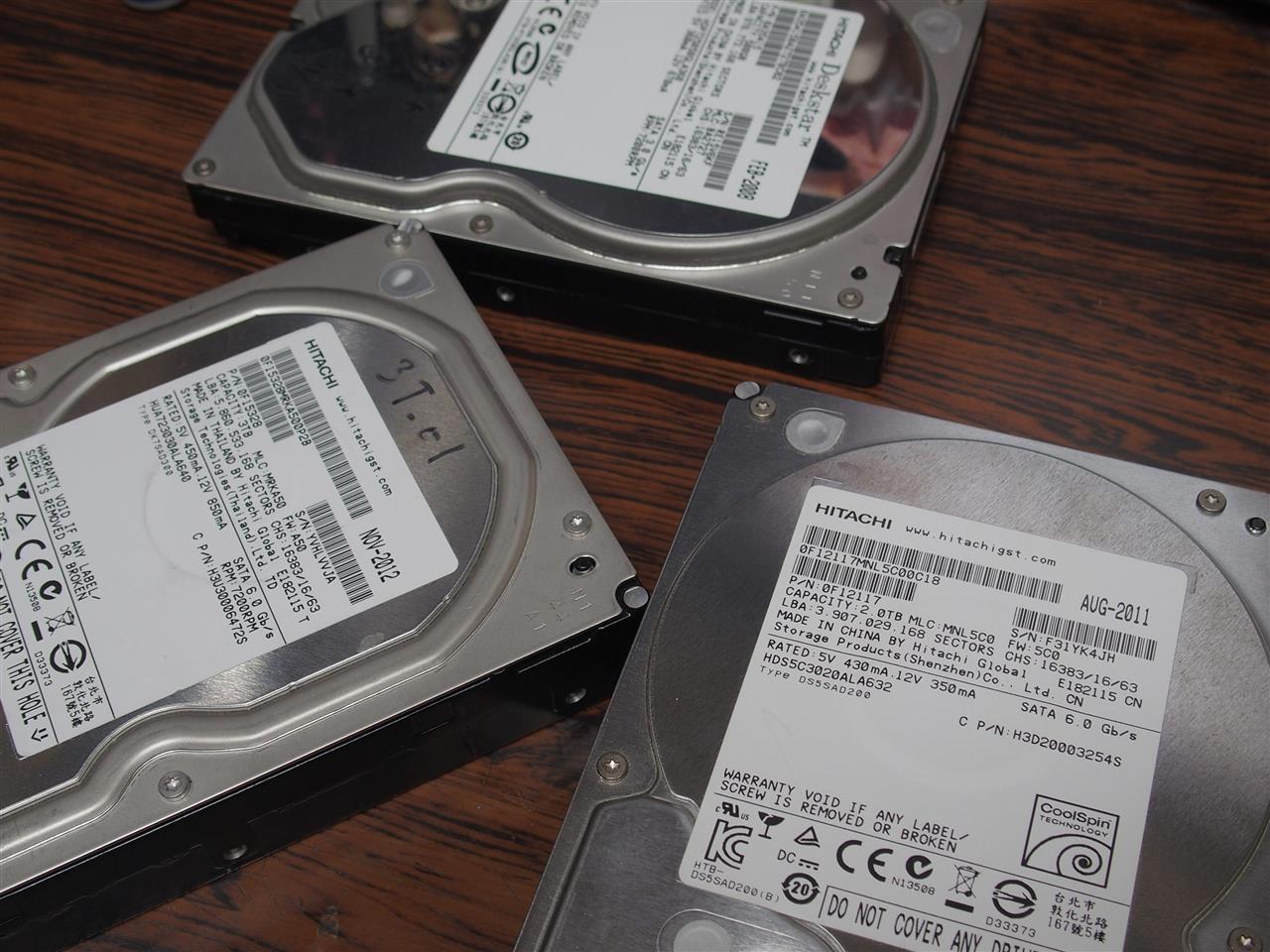

データディスクは、3T超のGPTディスクを投入するのはこうした不測の事態における冗長性の観点から時期尚早と判断。汎用性が高く枯れた技術であるMBR-BIOS形式の限界である2Tのディスク2台に、項目を分離のうえで分乗することに。
