消費電力と明るさについて書きます。
安げな秋月電子で買ってきたテスター(いやamazonかも)で電流を測ってみます。
まずは、消費電力が知れてるものを測ってテスターを確認してみたいと思います。

テールランプに使われるT20　ダブル21/5W球。

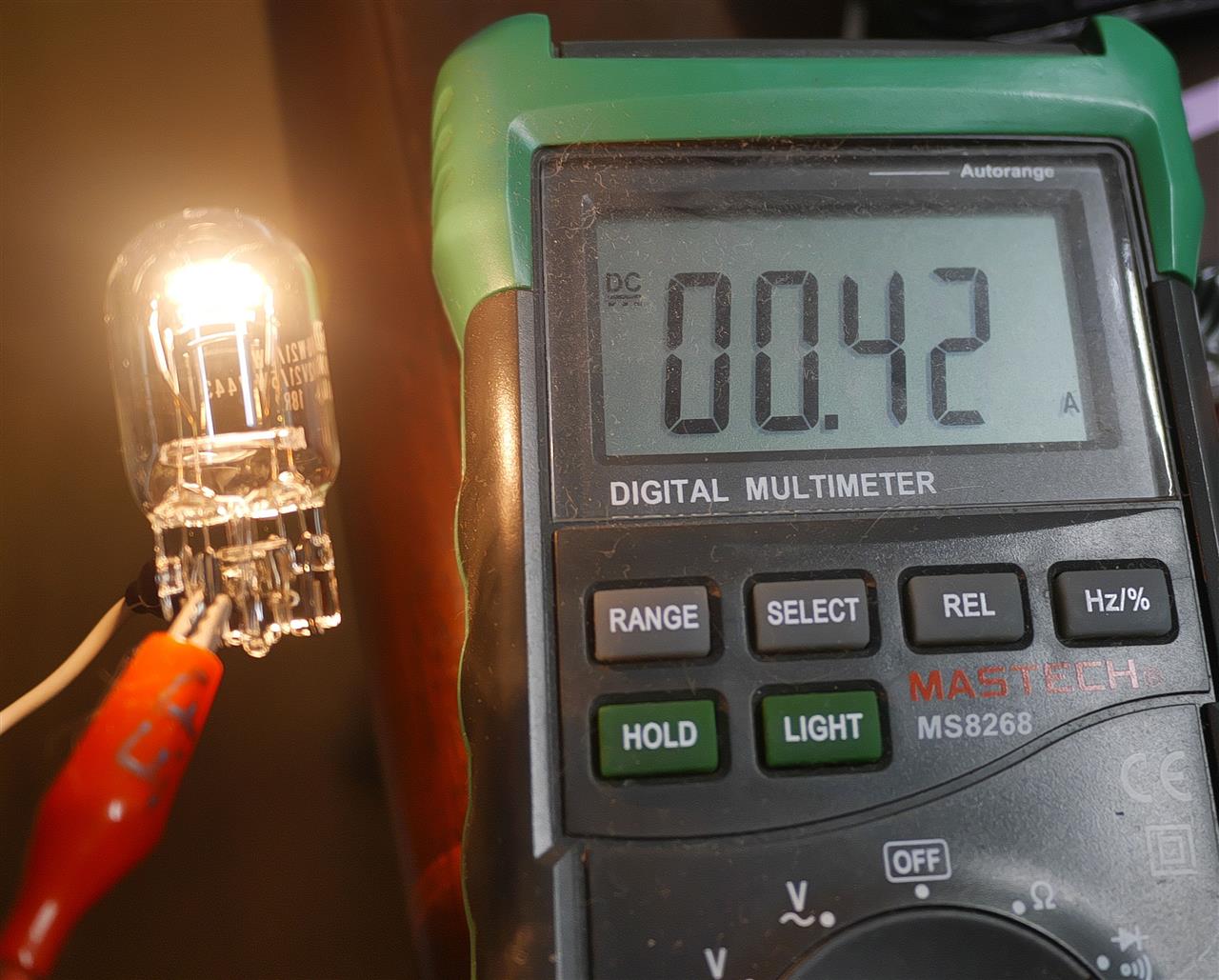

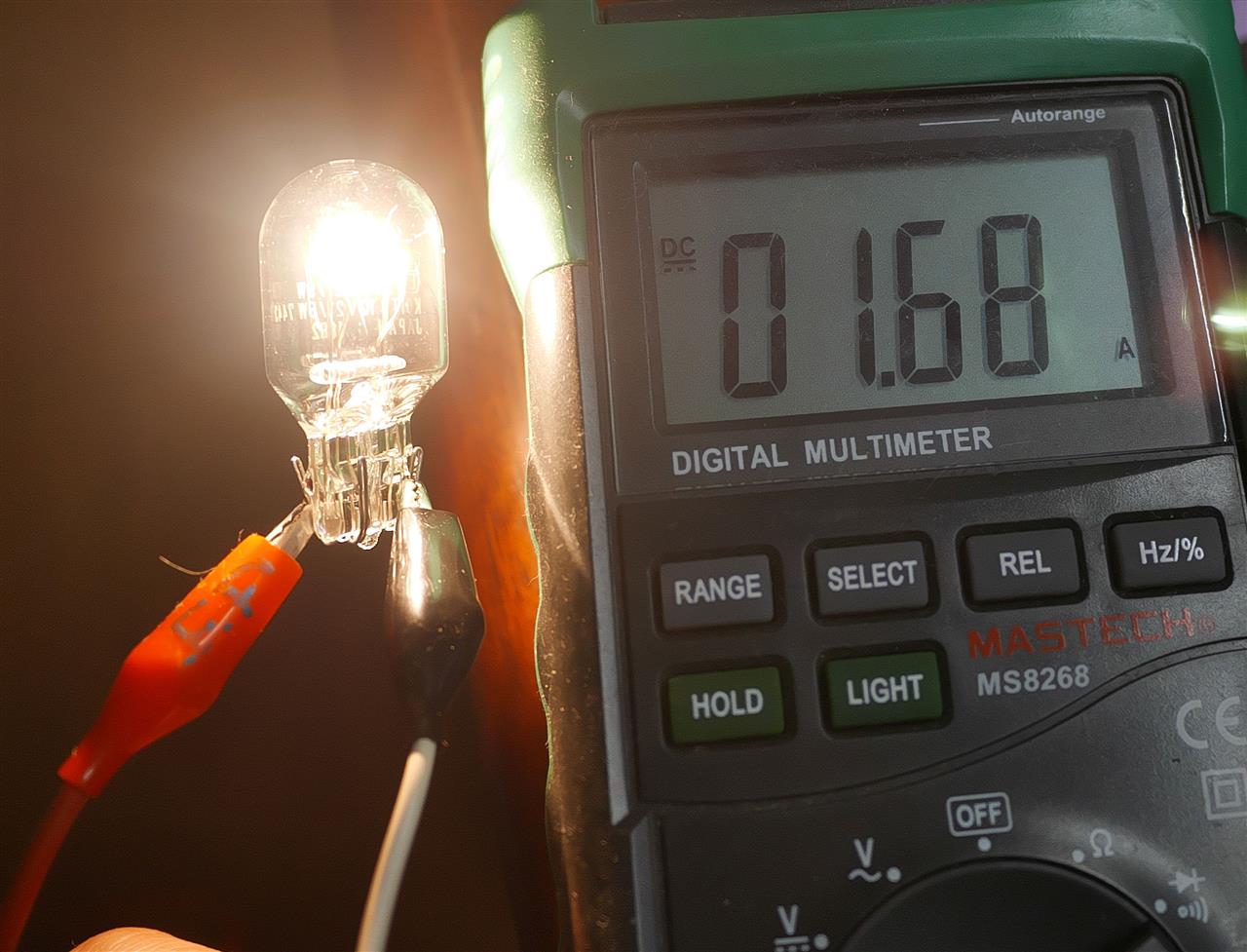

12VのDC電源で点灯しているので12V*1.68A＝20.16W　大体合ってますね。



12*0.42=5.04なのでこちらもだいたい合ってますね。



でもメーターに付いてたT10測ったら2.5Wになる。なんだこれ。


H4のLEDでよく見かけるタイプのこちらの製品。

フィンやファンといった放熱部が発光点に近く、外にでっかいファンがくっつくタイプより個人的には好き。装着も純正の防水ゴムブーツ装着がラクであるなどの利点もあるが、前方のシェードが小さいのが気になる。



消費電力は温度によって若干変化するが概ね2A強といったところ。
写真の2.11A状態で25.32Wとなる。最初から純正でLEDのヘッドライトであればもっと明るく30Wクラスもあるのだろうが、アフターパーツとしては熱の処理もあるわけでこんなところなのだろう。
ちなみにLoもHiもほとんど消費電力的には変わらなかった(と思う)



実際点灯させると、手前がハロゲンで奥がLEDだが、写真だとイマイチ分かりづらい。



中央に立って見ると、ハロゲンで照らされて作られる影よりもLEDによる影の方が濃いというか影の部分を照らすのが弱いというか、光量の違いはかなりある。色温度も当然違うが、反射素材の入っている中央線などの白線はLEDの方がくっきりする印象。雨が降ったときはハロゲンでもLEDでも見辛い。


マルチリフレクターである以上、グレアの発生はある程度あるわけで、
LEDになって光量が上がるとハロゲンでは問題なかったグレアが結構眩しくなってくる。LEDでもHIDでもパーツを変えるのは結構だが、他人に迷惑をかけるのは言語道断であり非常に危険である。
そこで、プロジェクタータイプのLEDであればカットラインが出て使い物になるのではないかと思い、下の製品を購入してみた。

amazonの安いものなので、当然ラインは左上がりで水平ではないし、国内仕様ではないからエルボで1段上がるのも右が高い海外仕様である。

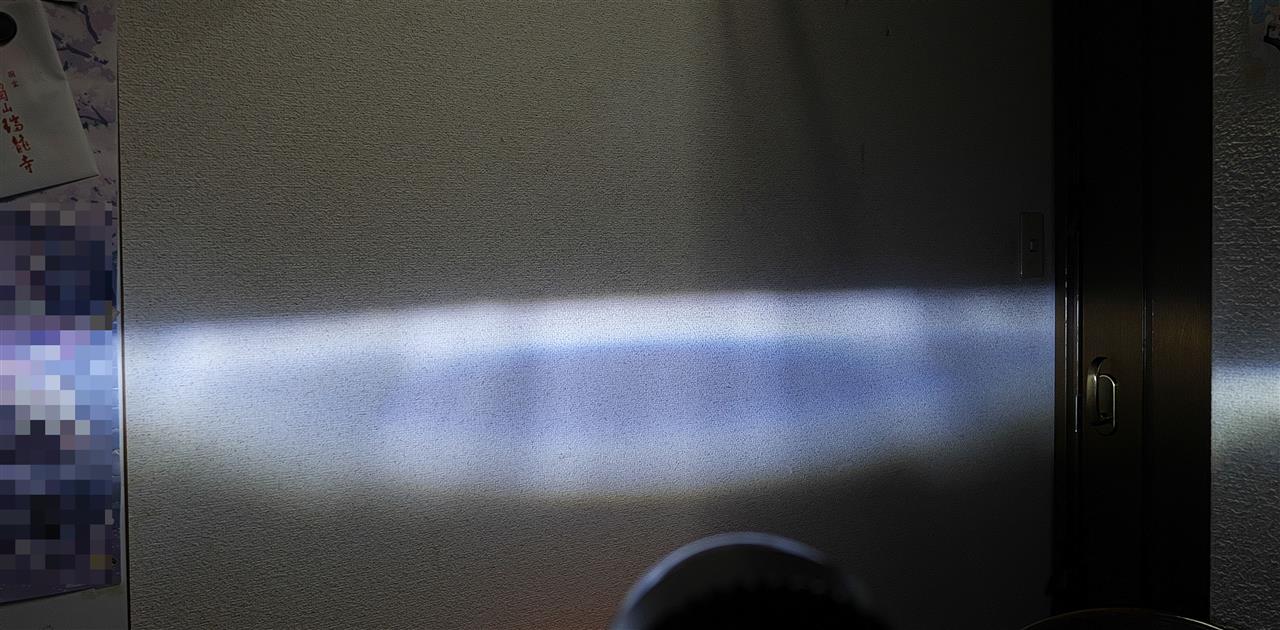

壁に照射するとこんな感じだが、普通に取り付けると時計回りに回転させて左上がりの角度になる。ネジで固定している部分を削って水平にして装着してみたが、結果暗かった。



Loは1.61A程度で約19.3W
Hiは上の素子も光るので電流が増え2.15Aで約25.8Wとなる。
先の製品がLoで25Wだった訳で単純にパワー不足感があるし、プロジェクターの照射もちょっと狭いというかイマイチだなあと感じた。




つぎは、
むかし、HA21SワークスのフォグにH3のLED入れたら電力消費少なくて良いのでは？と思って購入した安価なLED。初めて購入したファン付きのハロゲンランプに代わる光量を持ったLEDでした。




通電すればなるほど明るいのですが、残念ながらワークスのフォグに対しては長すぎるようで固定できず。装着することは無かったです。
約1.6Aで約19.2Wといったところでした。補助灯として光量はいいくらいだと思いますが、上方向の遮光がしっかりしたユニットで使うのが前提ですね。



つぎに、AmazonでLEDフォグランプとして販売されているもので、配光の評価が良かった製品があったので買ってみました。

30Wメイン白色LED＋10WリングLEDとかいう文句で販売されており、写真の製品はブルーのリングになっています(これが一番安かった)
他に四角型で白色リングの製品も購入しており、これは実際にHN22S　keiにやや無理やりに装着して使用していましたが、結構明るく、真横近くまで広い範囲を照射するため、プロジェクターライトのカットラインには勝てないまでも、ちゃんと水平に装着できればくっきりしたラインが左右を照らすのは良かったです。



まず、リングですが、日中のデイランプには力不足で晴れているときには点けてもほぼわからないくらいの弱さです。かと言って夜中付けていいものでもない。自分は雨が降っている日中使うこともありましたが、メイン点ければいいようなところもあって微妙でした。
もちろん10Wなんかあるわけ無く。約1.7Wと嘘もいいところ。



メインの方はリングとは比較にならない光量(リングが暗い)ですが、1.23Aで約14.8Wですか。昔四角いの測ったら1.6Aくらい流れてて20W弱あるんだなと思ったのですが。記憶違いかもしれないし、四角と丸で違うのかもしれないし、安かったから出力抑えられてるのかもしれない。とりあえず2個セットだったが両方とも同じ電力だった。



上のプロジェクタータイプH4と比較すると、左右方向の広がりが強いのがわかると思いますが、実際に使用してみると横の歩道なども照らせるので、メインの前照灯にプラスする補助灯として使うのなら十分アリだと感じました。


後ほど書き足します。

スズキ車用OBD情報取得フリーソフトSZ Viewerのwindows版であるSZ Viewer W1
パーツレビューでは大したことかけないのでブログで。
Anton Malykh SZ viewer W1（windows版）パーツレビュー

エンジン制御情報等のロギングが可能です。
csv形式で保存することで、Excelを使用したグラフ作成や計算ができます。

やり方を備忘録的に書いておきます。以下の内容は2004年式HN22Sのkei、BターボMT車の場合で、車両違いはもちろんのことwindows側の環境影響による違いが予想されますので参考まで。

簡単に確認するのであればアンドロイド版の方が楽だと思います。DTC消去もスマホの方がすんなり行くかと思います。

Bluetooth機能を持ったELM327(v1.5)アダプタを入手してやっています。

必要なもの、以下3点
①Bluetooth機能を持ったELM327(v1.5)アダプタ amazonとかで買えるもの


②Bluetooth機能を持ったwindowsのPC
中古で買ったサーフェスPRO2が遊んでいたのでこれを使いました。
この用途であればバッテリー駆動で3時間位は問題なく動作可能です。給電が必要なPCは面倒なのでタブレットPCが良いと思います。

③SZ Viewer W1ソフトウェア
配布しているホームペーシよりダウンロードしてください。


使用方法

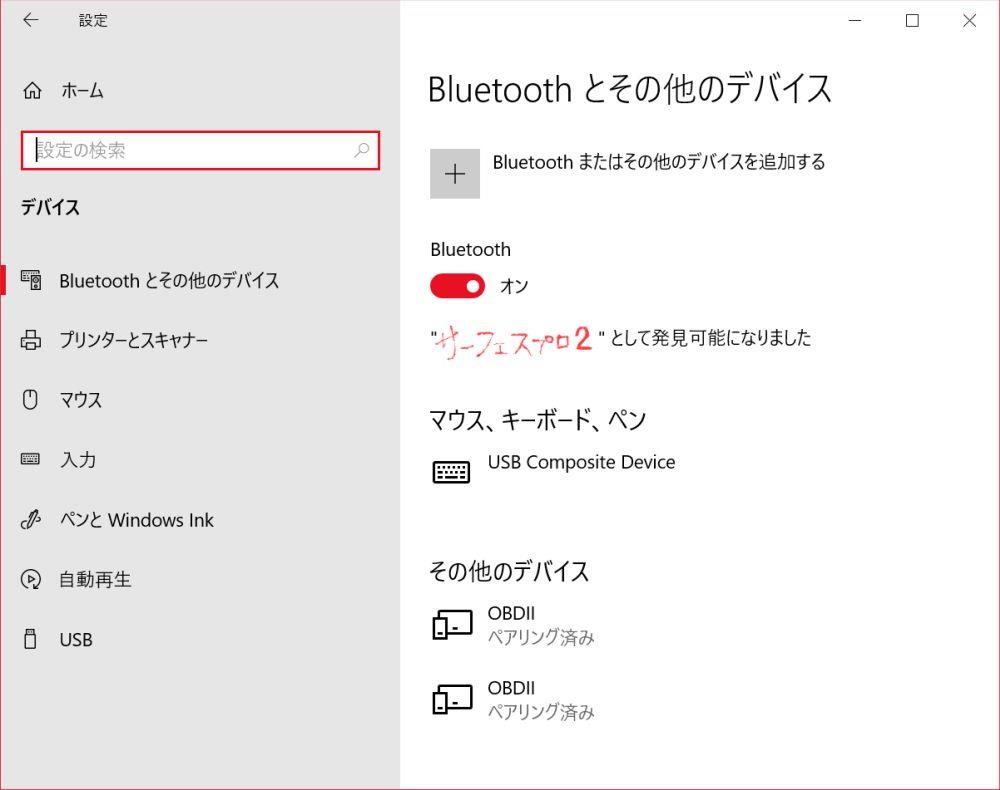

まずは、Bluetoothのペアリング設定でOBDアダプタと接続する。


SZ Viewer W1起動画面でOBDアダプタを選択してConncet。


キーオン状態でECU通電となり通信が確立したのち

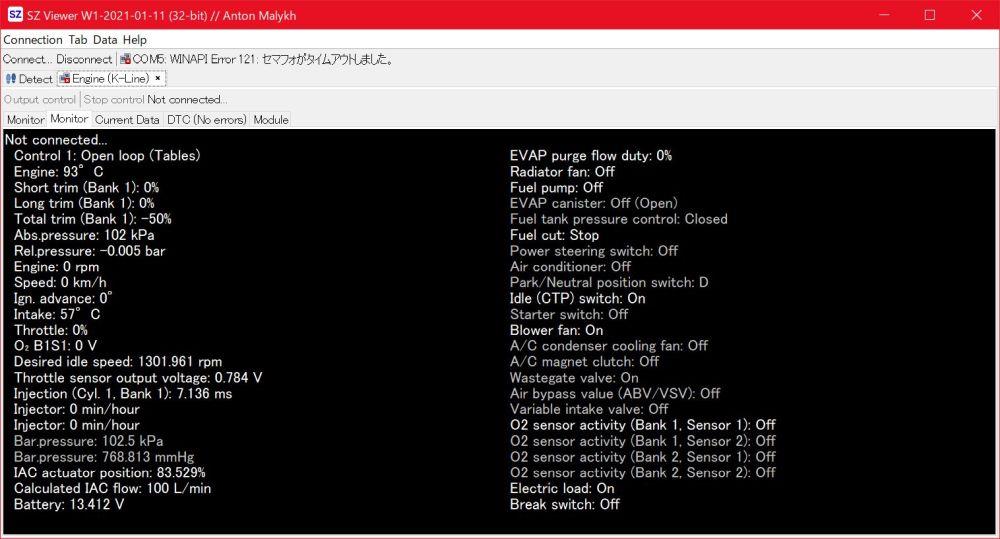

K-Line　Found→各値が動いていれば動作しています。(画像はエンジン停止後のスクショのためNot connected...になっています)始動から収録したい場合は、値が表示されたあとにセルを回してください。

収録データはEngine(K-Line)の場合上の画面の項目でした。DetectタブでABSやPS（パワステ）SRSなど選択すればそちらも見れるかもしれません。

そのまま、収録したい条件で運転します。
※PCのスリープ・通信切断？でまれに止まってしまうことがありますので注意してください。また、下記の保存を行うまでソフトウェアを閉じないでください。自動保存機能は無いと思われます。閉じてしまうとデータは失われます。
ソフトウェアが立ち上がっていれば、途中でキーOFFしても収録は続行します。例えばコンビニに入ったりしてもPCが動き続けていればキーOFF中のデータはありませんが、次のキーON(通信確立)まで時間軸が飛んで追記されます。

データの保存
車両はキーONでもOFF(エンジン停止、通信停止)でもどちらでも構いません。
ソフトウェアメニューのDataより、Save historyを選択。

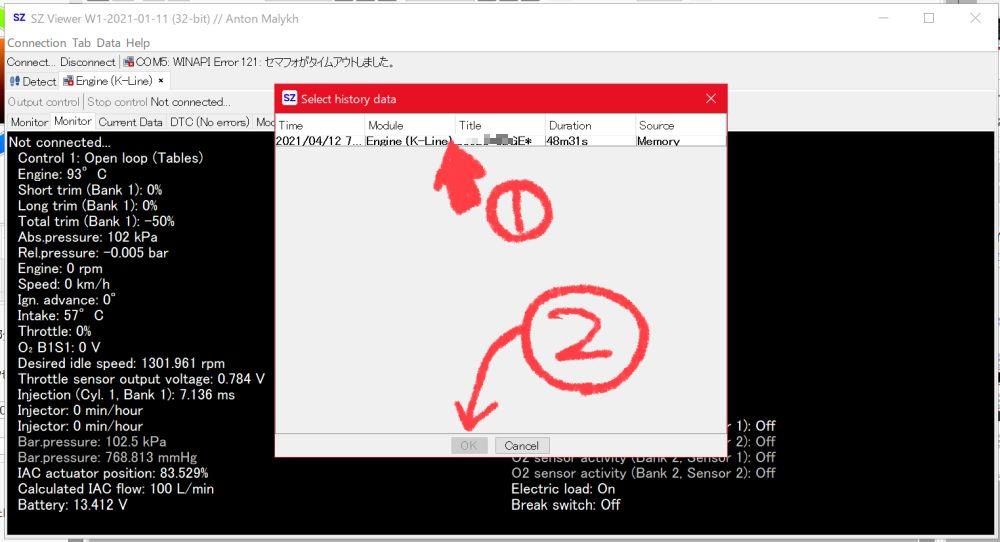

画像のウィンドウが表示されるので、今走行したデータを選択(青反転する)して、OKをクリック。

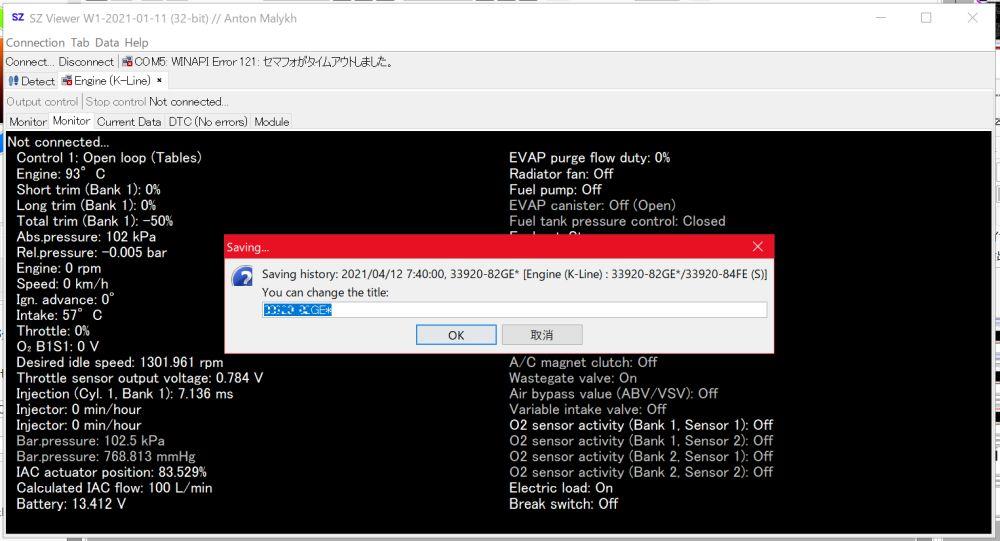

デフォルトで日付時間などのファイル名となるが、名前を変更したい場合は設定。


そうすると、勝手にフォルダが作成され、保存される。パスの指定はできなさそう。


今回のデータは48分の走行データなのだが、CAN信号の容量は軽いようで、数百kB程度のファイルだが、これでちゃんと保存されている。


サーフェスだと操作しづらいので、このファイルを別のPCにコピーして処理している。

自動で作成される*****\.sz-viewer\savedのフォルダに移すことで、以下の操作が別PCで可能となる。もちろんそのまま同じPCで操作できればまったく問題ない。
以下、保存データのCSV形式保存方法です。

SZ Viewer W1を起動、通信はしないため、Select adapter画面ではCancelで抜けて良い。
DataよりExport historyを選択。


処理したいデータを選択


出力したい項目を選択。ここでは全部選択する。選択ウィンドウでCtrl+Aで全項目反転状態にする。

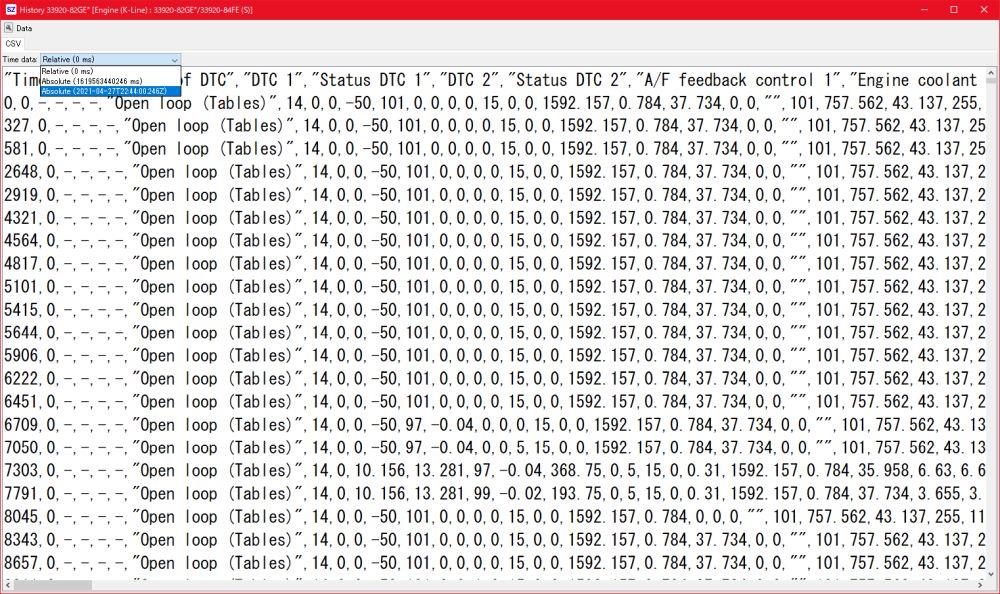

OKを押すとデータがcsv形式で表示される。
Time dataはRelative(0msからスタート)とabsolute(なにかの積算時間？)とabsolute(日付時間)の3種類が出せる。グラフ作成だけであればゼロスタートデータのほうが扱いやすいかと思う。
ここでも全体選択Ctrl+Aまたは右クリックで出るメニューからSelect allで全項目反転状態してコピーCtrl+Cまたは右クリックで出るメニューからcopy


適当なテキストドキュメントを新規作成し、内容貼り付けて保存。文字コードはUTF-8にしておいたほうが無難。

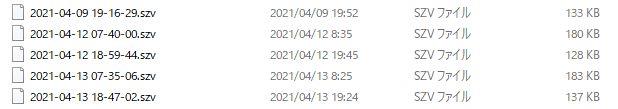

そのテキストファイルになるとさすがに2MB超のファイルになった。これだけの情報が10分の1以下のファイルに入っているのだからすごい

あとは、テキストをエクセルで開けば良い。拡張子をcsvに変えるか、エクセルを開いておいてドラッグアンドドロップすれば開くことができる。

瞬時および積算燃費など計算してみたかったが、これに使えそうなデータは
インジェクタ開弁時間とエンジン回転速度程度のものです。走行距離は車速から算出できますが、データ収録間隔がかなり粗く3～4Hzで、厄介なことにデータ間隔が一定ではありません。単純にアベレージ掛けると誤差が生じるかと思いますので、1秒あたりの噴射量に計算し直す等しなければならないかと、このへんはちゃんとした収録ツール(デンソーのDST-PCなど)には劣る部分もあります。ソフトとして収録時間の上限がないのは良いですね。INCAなど専門的なツールには当然勝てません。ELM327でも、USBの有線接続タイプならもっと更新速くなるかもしれませんので今度借りてやってみたいところです。

エンジン部品交換による影響など数値で確認できるため、体感で効果を示すよりも説得力がありそうです。また、エンジンが冷えているときのアイドル燃料噴射量が思ったよりも随分多そうなど、新たな発見もありました。
OBDⅡコネクタを備えたスズキ車で、車両内で使用可能なパソコンがあれば僅かな出費でエンジン制御情報を収録できるのでデータ処理が好きな方にはオススメです。
