夜にCD聞こうと小さめの音量で聞くと、
「あれっ左右バランスが非常に悪く右が明らかに小さい。ヘッドホンでは正常。そしてVOLをもう少し上げると、バランスが良くなる。スピーカーOFF,ONでも症状出たり直ったり。
はい、スピーカーリレーの接点不良決定。経年劣化は避けられないんだなあ。

ネットで調べると同品は生産完了している代わり、互換品があったので早速注文した。

部品届くまでに出来ることということで、スピーカーターミナル基板を取り出しておく。
ESモデルらしく、フレームやビスまでも銅メッキ。コンデンサはオーディオ用のニチコン　FineGoldが使われている。ビス止めのところは共振防止のテフロンテープが貼られていた。基板とケーブルは全てコネクターなので取り出しやすい。サンスイよりサービス性がいい。


OSA-SS-224DM3　２４VDCは　パナソニックのALA2F24で完全互換できるらしい。上の白いリレーはヘッドホン用。

部品入手できたので、作業再開。

パターン面がターミナルの裏なので、これを外す必要がある。因みにサンスイもリレーを外すときは同じ作業が必要。


外形とピン配置は同じなので問題ないが、パナソニックは汎用リレーで密閉形でないから、いずれ劣化するんかもね。


ターミナル外してあっさり交換完了。


再組み立て音出しも問題なし。これで数年は大丈夫だろう。

追記：縁あって次のオーナーへ旅立ちました。

さて、出来栄えは別としてようやく補修も一通り済んだのでじっくり聞いてみようと思った。



ネットの評判として重低音が出てくる一方、ツイーターの能率なのか高域がこもっているということだった。実際聞いてみると、確かに概ねそのとおりだった。

近隣に騒音で迷惑かけるから、大きく出来ないのだが、第一印象ではデノンE757の方がパンチある低音でドラムのキック音なんかは十分出ていて、かつスッキリした音のように感じた。
しかし、それより下の重低音域では俄然D302Eのほうが優勢になる。床に振動が伝わるような（とはちょっと大袈裟だけど）低域は優れていた。

女性ボーカルなどの中域は、E757が心地いいというか聞き疲れしないバランスのように思う。D302Eはちょっと耳につくというか高域が出ていない分、目立つというか女性でも太いボーカル音に聞こえる。

高域はツイーターの個性が出ているからだと思うが、自分の好みはE757かなあ。D302Eはドラムでいうハイハットのシャリシャリ感がもう少し欲しいところ。ネットワークのクロスオーバーも関係してくるんだと思うがD302Eは２Kらしいので、割と低いところからツイーターが受け持っている。

最後にダイヤトーンはこれらに比べると高域がキラキラ気味で中低域は色付けがない控えめなバランス。全域に渡って趣味性が低くこのスピーカーの役割どおり、モニター然としている。でもそう感じるように再生できるって実は凄いことである。

自分の好みに一番合っていて気持ちいいのはE757であった。しかし、「高く買って気に入っている人は他のスピーカーと聞き比べない方がいい」 という評価をネットで見たことがある。それ以外を聞いてしまうと如何に捨てられている音が多いかに気付いてしまうからということらしい。

ネットに載っているスピーカーの評価って総じて合っている部分もあるけど、それだけで自分好みか判断せず実際聞いてみないと分からない部分がかなりあるんだなあと思った。って書きながら入手前は一回も聞いたことないんだが、そのリスクは承知で安く入手して博打である。（しかしダイヤトーンはかなり高かった・・・）


奥行きの深さが目立つD302Eは、体格通り重低音出ますよ、って感じ。ブックシェルフというには少し無理あるような、でもこの奥行き感が気に入っている。

E757のリアバスレフが効果的なのか不要音のない低音が出てくる。スピーカー端子が全てバナナプラグ対応なので、ケーブルにバナナプラグをつけて着脱を簡単にした。

入手したオンキョーのスピーカーだが、突板に欠けがある。
プロに任せれば綺麗に修復されるんだろうが、音に影響ないだろうし安く入手した意味もなくなってしまう。
ここは初体験だが、エポキシのパテを盛って近似色で塗ってみようと決断。

必死だったので途中の経過を撮るのを忘れてしまったが、欠けている部分にパテを盛って固まってきたらペーパーで削って整形し、素人レベルの仕上がりにしかならなかったが、なんとか形になった。

突板の色に近付けるため、原色を混ぜて調色するのだが実に難しい。

補修部分だけを見ると境目が分かってしまうが、遠目で見たらまあ、気にならないかなと。自分用だから、まあいいか。


そうだ、サンスイアンプのサイドウッドも一部欠けている。これも修復してみようとチャレンジ。

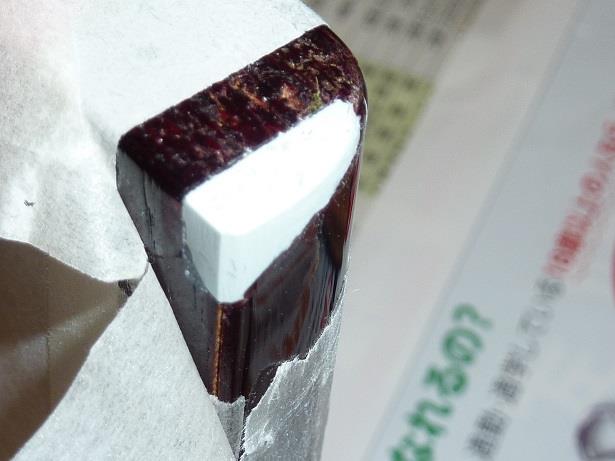

同じくエポキシで造形。

そして塗装。目で見ると、この画像ほどは目立たないレベルで完成したので遠目では分からないかと。まあ、これも自分用だし、良しとする。

DENON　SC-E757に続き、オンキョーのスピーカーにも触手が・・・
このモデルは、各ユニットの作りがとても高級感あって当時は賞を取ったらしいことと、重低音が出るというネットの評判にも惹かれ気になっていた。しかしこれ以上スピーカーの置き場所はないので、気に入っていたが思い切ってSC-E717Rを次のユーザーに使ってもらうことにした。E717Rは自分好みにネットワークを微チューンしていたので元に戻している。

そしてこれをネット取引で入手した。スピーカーユニットは正常のようだが表面の突板が浮いているという状態であった。

早速、分解。エンクロージャーの中はまあ、普通かな。吸音材もバスレフなら適量かと思う。

エンクロージャー下部には穴が開いていてそこからバスレフポートへ繋がる。開口面積は色々と計算されているらしい。

ネットワークは低域、高域が独立していて12dB/OCT。


フレームはアルミダイキャストでマグネットがバカでかい。結構、高級感ありそう。見かけに踊らされているかも。


ダンパーやエッジは最適な形や素材を使って不要音を出さない工夫をしているらしい。


ツイータもしっかりした作り


しかし、化粧板である木目の突板が前面バッフルのラウンド部分で剥がれている。

接着はG17ボンドを希釈して少し緩くし馴染みやすくした。

隙間に染み込ませ、はみ出たボンドを拭き取る

そして重しをして乾燥を待った。

しっかり接着することができた。

さて肝心の音を聞きたいところだが、その前に突板の欠けもありそこも補修が必要だ。
