2013年03月21日

MTB マルゾッキ・ボンバーZ‐1 オーバーホールの巻き。

前から気になっていた、Fサスペンション(マルゾッキ・ボンバーZ-1)のオイル漏れを直すために、オーバーホールをした。
前回オーバーホールしたのは確か4年前と記憶しています。いや、オーバーホールというかオイルの入れ替えをしただけだったか? ということは、オーバーホールは10年ぶり? 予備のシールのストックは無いので、ダストシールとオイルシールに傷が入っていたらアウトだね。

alt

前回記載したGT

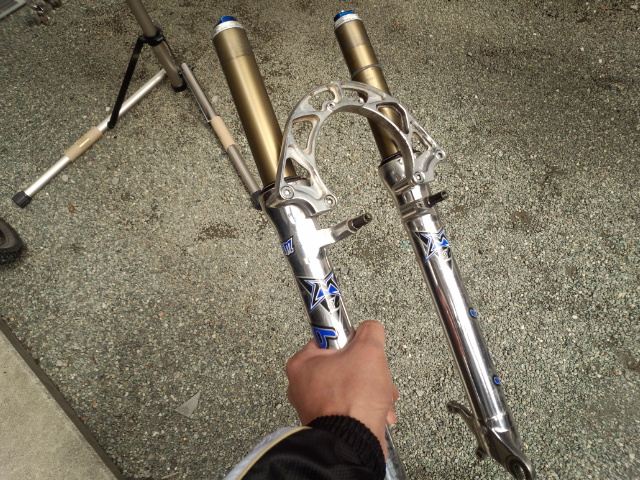

このMTBのFサスペンションをオーバーホールしますが、以前購入したワークスタンド活躍しますね

さて自分の記録のために写真をたっぷりと、もうこんな古いサスペンション使っている人は少ないだろうね・・

それでは~

マルゾッキ・ボンバーZ-1 オーバーホールの巻き。

alt
                                                         alt

ストッパーリングを外し、クラウンのボルトを緩めてマイナスドライバーでこじれば外れます。

alt
こんな感じに。
alt
さてバラバラにしますが、調整用のダイヤル類は無くしやすいので気をつけます
細かなパーツはトレーに入れればOKですね。

alt

Eリングもマイナスドライバーで外します。
Eリングは気を付けないと飛んでいっちゃいます!

alt
インナーチューブの蓋はインナーチューブがクルクルと回っちゃうのでタオルで押さえて緩めます。

alt
                                                     alt

蓋を外せば・・次はプリーロード調整パーツ。逆ねじになっています
その次に白いプラのスペーサーも外します。

alt
逆さまにするとドロドロと汚れたオイルが出てきます!ほとんど金属粉でしょうか?でもこれがマルゾッキクオリティ(苦笑)


alt

オイル汚れはオープンバスだから仕方ないね・・コイルバネは以前にハードタイプに交換済み。

alt


alt
ケースを逆さまに固定して、エクステンションバーを付けたラチェットでカートリッジを外せばバラバラに!
でも、気をつけないと リバウンドのバネが落ちてくるよ。

alt



alt

マイナスドライバーでダストシールを外して、汚れ&シリコングリスを綺麗にふき取る。
そして、オイルシール&メタルスライダーをチェック!疵は無し!中は意外に綺麗、マルゾッキ良いね!

alt
カートリッジの中にもオイルは沢山入ってるので、トレーに排出します。

alt
ダンパーのリバウンド調整を全開にして、しっかりと排油をする。
その後、新しいオイルを出したり入れたりで中を洗浄しますよ。

alt

これはオイルシール工具(リムーバーとスライドハンマー)
交換用オイルシールを用意できなかったので出番なしですが、オイルシール工具これ何回使ったのかな・・

alt
先に外しておいたダストシールは、清掃して疵をチェック!大丈夫でした!

alt
とりあえず、ばらした記念写真。
ん~壮観。でも本当はもうちょっとバラしたかった・・

alt
組み立てにはシリコングリスが不可欠。
シリコングリスはダストシールまわりに塗りますが、付け過ぎると組み立てた後にオイルが上がってきちゃうから注意ですね。さらにシリコングリスはOリングやネジ山にも塗っちゃいます。


 alt

フォークオイルはWAKO'Sの10番と01番を適当に混ぜます。
適当と言っても10番を3、01番を1の割合で混ぜてみた。マルゾッキ指定オイル番手は7.5#らしいけど混合比なんて知らないしね(本当はちゃんとボトルの裏に書いてあります)

alt
油面は55mmとか40mmとか言われてるので適当に52mmに設定。
自分は油面にこだわっても、乗ってもよく分からない。分っていることは油面が高いとボトム付近で踏ん張るって事くらい。

オイルを入れるのにカートリッジのダンピングを最強にしておかないと、オイルを吸わないので気を付ける・・久しぶりだったから忘れるところだった・・

ここまでくれば後は元通りに組み立てるだけ。判らなくなったらマニュアルを見れば簡単。

alt

完成して組み立て。

alt

マニュアル(これは130mmストロークモデルのマニュアルかも・・)。

それでは、しばらく乗ってみてオイル漏れが無い事を祈ります。
