さて、そんな今日このごろではありますが、今日は鈴鹿サーキットの１～２コーナの走行ラインを考えたいと思います。

実測結果やシミュレーション結果ををたくさん見てわかってきのですが、仮に走行ラインが理論上最適でなくても、その走行ライン上をタイヤの摩擦円の縁で走れれば、十分速いタイムで走れるし、逆に走行ラインが理論上最適だったとしても、実際にそのライン上を摩擦円の縁で走ることができなければ、いまいちなタイムでしか走れません。

したがって、目指すべきところは理論上最適な走行ラインをタイヤの摩擦円の縁で走ることなのですが、もしタイヤの摩擦円の縁で走ることができないとするならば、タイヤの摩擦円の縁で走ることができるような走行ラインに少しずつ変えていくことが次善の策ということになろうかと思います。

ということを念頭において鈴鹿サーキットの１～２コーナについて考えてみましょう。
鈴鹿サーキット１～２コーナは、１コーナをコーナとして考えるべきなのか、日光サーキットの１～２コーナと同じように２コーナの入り口が曲がっているだけと考えるべきなのか、コース図を見ただけではわかりずらいです。

そこで、日光のときと同様に作図法で各コーナの最低速度を求めます。

まずは、コースの内外に接する最大の円を描きます。


次に推奨半径を計算で求め、作図します。


計算結果と図からそれぞれの最低速度と最低速度間の距離を求めます。
今回は最大横Ｇを１．３５G、最大減速Ｇ：０．９５ＧのＦＤ２シビックを例題として考えることにします。

１コーナ：１６２km/h　　（７００m地点）
２コーナ：１０１Km/h　　（８５０m地点）

コーナ間距離：１５０m

ここで、１コーナから２コーナの最低速度である１０１km/hへ減速するために必要な減速Ｇが０．９５Gよりも十分大きければ、日光と同様に１コーナはコーナとして考える必要がありません。

計算は省略しますが、１５０ｍで１コーナと２コーナの速度差６１km/hを減速するために必要な減速Ｇは０．４２Ｇです。

曲がりながら減速する必要があるので、０．９５Ｇは無理としても０．６Ｇくらいで減速できるような気がします。
実際に発生できる減速Ｇよりも必要な減速Ｇの方が小さいので、この計算からは別々のコーナとして考えた方がいいように思います。

しかし、これではよくわからないので、シミュレーションをしてみました。

赤：シミュレーション
青：ＦＤ２実測
水色：旋回半径

ラップタイム：１４３．３２秒

このシミュレーションは半径推奨の図でＲ１５３の円とＲ５９の円を黒太線でなめらかにつないだ走行ラインで計算しています。

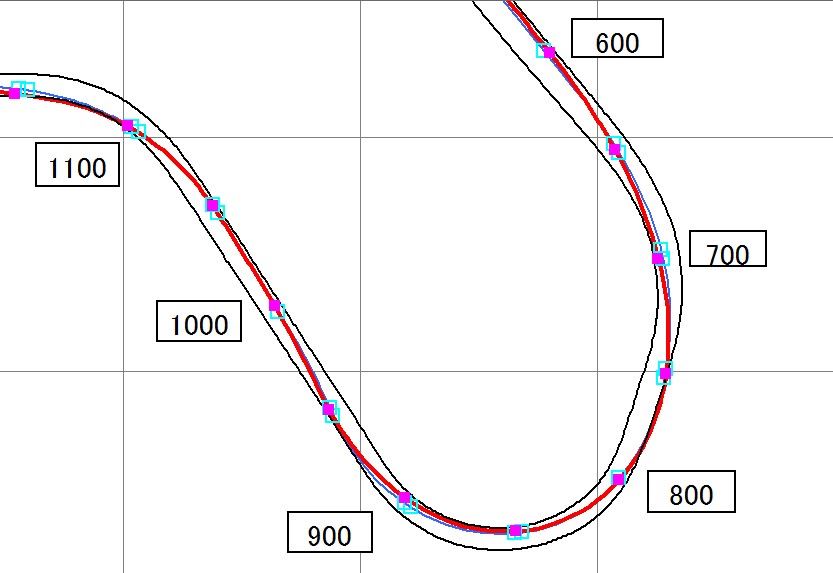

実際にシミュレーションに使った走行ライン
赤：シミュレーション
青：ＦＤ２実測


作図法で考えたとおりに、１コーナと２コーナは別々のコーナとして曲がっているような走り方が最適という結果になりました。

この走行ラインでも走れなくはなさそうなのですが、最小旋回半径で走行する距離は極力短くした方がタイム的に速く、半径一定の区間が長いと走りづらいので、２コーナの最小旋回半径地点まで徐々に半径を小さくするような走行ラインに変えた方が良いと思われます。

しかし、１コーナとのつながりを考慮すると、今以上に外側から２コーナに進入することができません。
そこで、１コーナの半径をさらに小さくします。
どのくらい小さくすべきなのかという目安がないので、今回は、１コーナの最小旋回半径の円が２コーナの最小旋回半径の円と重なるような半径に設定しました。

作図するとこんな感じになります。


さらに走行ラインを描きます。


１コーナの最小旋回半径は１３１mまで小さくなりました。
速度も１５０km/hまで低下します。

この走行ラインでシミュレーションをした結果がこちらです。

ラップタイム：１４３．３４秒

速度変化は実測結果とかなり近くなりました。
ただ、２コーナの最低速度がシミュレーションの方が遅いので、さらに２コーナの半径を大きくしました。

２コーナ半径６２m


走行ライン


ラップタイム：１４３．２７

速度変化も走行ラインも実測と同じようになりました。
今回の検討では実測と合わせ込むことが目的ではなかったのですが、結果的には実測と同じような走行ラインにしたときが最も速く走れそうだということがわかりました。

しかし、どの走り方をしても０．１秒も差がないので、実際はタイヤの摩擦円の縁を使って確実に走れる走り方をするのがよいと思います。

最後におまけで、１コーナと２コーナをなめらかな曲線で繋いだ場合のシミュレーション結果です。
他の走り方よりも０．２秒近く速いのですが、この走行ラインは７６０m付近で若干コースをはみ出すところがあるので、残念ながら実際には走れないと思います。





ラップタイム：１４３．１０秒

ということで、走り方（走行ライン）に迷ったら、作図法であたりをつけて、シミュレーションをしてみると、具体的な走行ラインの目標ができるので大変オススメです。

補足
コーナ間で必用な減速Ｇを求める式です。
減速Ｇ：a（m/sec2）
最低速度：V0（m/s）
コーナ間速度差：⊿V（m/s）
減速区間：L（m）

a＝（⊿V^2＋2×⊿V×V0））／（2×L）

今回の場合
最低速度：V0＝28.06（m/s）（101km/h）
コーナ間速度差：⊿V＝16.94（m/s）（61km/h）
減速区間：L＝150（m）

必用な減速G
a＝（16.94^2＋2×16.94×28.06））／（2×150）
　＝4.13（m/s）
　＝0.42G

mistbahnさんのコメントに対する説明をしたいと思います。

確かにコメントにあるように、特性を評価するのに何がわかりやすいか？という観点からは、各回転数におけるトルクで表した方がわかりやすいかもしれません。

しかし、それはエンジンを開発する側の観点だったり、そのエンジンに組み合わせるクラッチやトランスミッションを開発する側の観点です。

”エンジントルクはどうでもいい”というのは、クルマを運転する側の観点から書いたものです。

例えば次のような二つのエンジンがあったとします。
どちらのエンジンも出力と回転数が比例するような特性を持っています。

Ａ：　200Nm／8000rpm
Ｂ：　100Nm／16000rpm

どちらもエンジン出力は228PSです。

どちらのエンジンを積んだクルマも出力が同じときは、同じ車速になるようなギア比になっていて、車輌重量も走行抵抗も同じだとします。
さらにＡとＢエンジンは回転数－トルク特性以外の項目（重量、音振動特性、燃費など）が全く同じだったとします。

運転手が感じることができるのはもはや車輌加速度しかないのですが、どちらも出力が同じなので、車輌加速度も同じです。
従って、どちらのエンジンを積んだクルマも全く同じクルマとしか感じることはできません。

さらにもう一つのエンジンＣがあります。
Ｃ：　200Nm／4000rpm

このエンジンの出力は114PSです。

このクルマの場合は、ＡとＢに比べると半分の出力しか出ていないので、車輌加速度も半分です。

ＡとＣはトルクは同じですが、車輌加速度に違いがあるため、運転手は違いを感じることができます。
ＡとＢはトルクは違いますが、車輌加速度が同じなため、運転手は違いを感じることができません。

つまり、運転手はトルクの違いはわからないのです。
しかし、出力が違えば車輌加速度が違うので違いがわかります。

エンジンやトランスミッションを開発する人は、都合上回転数とトルクの関係がわかっていた方がわかりやすいとも思いますが、クルマの運転をする人にとってはそんなことはどうでもいいのです。

ちなみにサーキットシミュレーショでは計算にトルクを使っていません。
それは、エンジン出力さえわかっていれば車輌加速度が計算できるからです。

ただ、エンジン出力はエンジン回転数によって変わり、エンジン回転数はギア比とタイヤ直径によって変化するため、下図のような各速度毎のエンジン出力を算出しておいて、そのときの速度に対するエンジン出力を選択して車輌加速度を計算しています。

僕としてはこういう出力特性表がもっともわかりやすいです。
青は最高出力が250PS、赤は最高出力が200PSでギア比とタイヤ直径はどちらも同じです。


僕らの場合は、クラッチを選ぶときくらいしかエンジントルクを気にしなければならないときはないので、トルクはどうでもいいと書いてみました。

さらに補足
こちらのブログでトルクが出てきますが、その理由は低回転のエンジン出力を計算するためであって、トルクそのものは全く見ていません。

クルマ関係のHPに”馬力とトルクの違い”みたいなお題の記述を多くみかけます。

その理由は、どちらもエンジン性能を表す重要な言葉でありながら、その違いを正しく理解できている人が少ないためだと思います。
実際、自分の周りの人と話をしていても馬力とトルクの違いを正しく理解できていない人が多いように思います。

そこで、今回は”馬力とトルクの違いを勉強しよう！”
という内容ではありません。

今回、僕が言いたいのは、なぜ馬力とトルクの違いを正しく理解できないのか？ということについてです。

その理由は、”自分で例題を解いていないから”です。

本やネットの記述を読んで理解したつもりになっている人が多いと思います。
でも自分で例題を解かずして理解することは難しく、また本当に理解できているかどうかは例題を解かないとわからないものです。

なので、例題を作ってみました。
この例題が解けたなら、馬力とトルクの違いを理解できていると言えるでしょう。

例題（回答は一番下見てください）
今、総重1350kg、オーバーオールギア比：9.726、タイヤ直径：0.610mのクルマが走行しているとする。

次の速度におけるクルマの加速度および、エンジン回転数とトルクを求めよ。
①　50km／h　　　このときのエンジン出力は111PS、走行抵抗は294Nとする。
②100km／h　　　このときのエンジン出力は250PS、走行抵抗は588Nとする。

とっても頭のいい人は、”理解→問題の解決”　というサイクルを一発で行えるのかもしれません。
でも僕のような凡人は、”理解したつもり→問題解けない→もう一度理解→少し問題解決→さらに理解→問題解決”という感じに繰り返しものごとを考えて理解を深めていかなければ本当に理解することはできないと思うのです。

この例題を解くとわかるように、車輌の加速度を算出する際、エンジン出力（馬力）は計算に使っていますが、エンジントルクは使いません。（トルクを使っても算出できますが使わなくても算出できます）

われわれがエンジン出力（馬力）やらトルクを気にする理由は、車輌の加速度の大きさを知りたいからです。

しかし、加速度を決めるのはトルクではなく、出力です。
出力さえわかっていれば、あとはそのときの車輌速度と走行抵抗から車輌加速度を算出することができます。

したがって、エンジンで大事なのは出力（馬力）の方であって、トルクなんてどうだっていいのです。

ということが自分で何度か計算するとよく理解できるので、自分で実際に例題を解いてみてください。

回答
①加速度：4.13m/sec2、エンジン回転数：4229rpm、トルク：184Nm
②加速度：4.46m/sec2、エンジン回転数：8458rpm、トルク：207Nm

加速度：ａ（m/sec2）、エンジン回転数：Ne（rpm）、トルク：T（Nm）、出力：L（PS）、走行抵抗：Fd（N）
駆動力：Fe（N）、タイヤ直径：D（m）、タイヤ回転数：Nt（rpm）、オーバーオールギア比：ρ=Ne/Nt
車輌速度：Vc（km/h）

車輌加速度　　　：a＝（Fe－Fd）/Mc　[m/sec2]　　　・・・①
駆動力　　　　　　：Fe＝L×735/（Vc/3.6）　[N]　　　　・・・②
タイヤ回転数　　：Nt＝Vc/0.06/（π×D）　[rpm]　　　・・・③
エンジン回転数　：Ne＝ρ×Nt　[rpm]　　　　　　　　　・・・④
エンジントルク　　：Te＝L×735/（Ne/60×2×π）　[Nm]　･・・⑤

ちなみに、そのクルマの最高速度は、①が０になるとき、つまり駆動力と走行抵抗が等しくなったときの速度です。
