先日のブログで「実測結果から伸び側のサスストロークが最大になるときは横Gが最大のとき」と書いていて、実際の測定結果もそうなっていたのですが、計算上もそうなんだっけ？と思い、計算しました。

結論から言うと、「計算上は、伸び側のサスストロークが最大になるときは横Gが最大のときではない」という結果になりました。

認識が間違っており大変申し訳ありません。

では計算の説明です。

まず、もう一度サスストロークの計算式のおさらいをします。

サスストロークの計算式
　L＝L1× (1 + ay・ky + ax・kx) + L0・・・式1

ay：前後G、ax：左右G、ky：前後G係数、kx：左右G係数、L0：0Gバネ遊び量、L1：1G縮み量(遊び分を除く）、L：サスストローク

式1を見ると前後G係数と左右G係数の大きさによっては必ずしも横Gが最大のときサスストロークが最大になるとは限らないように見えます。

ここで、ayとaxが摩擦円の式に当てはまると考えて、サスストロークLを計算してみます。

ayとaxが下式の関係にあるとき、摩擦円の式に当てはまることになるので、下式からaxに対するayを求めます。

(ax／axmax)^2+(ay／aymax)^2＝1・・・式2
(axmax：最大横G、aymax：最大前後G）

次に、式2で求めたax、ayを式1に代入してサスストロークを算出します。

以上の計算から横加速度に対する前後加速度とサスストロークの値を求めることができます。

この3つの関係をわかりやすく表す方法を考えた結果、axとayを組み合わせて車輛加速度の方向で表すことにしました。

車輛加速度の方向＝Atan(ax／ay）

なんだかよくわからなかったと思いますが、axmax＝1.15、aymax＝0.95で計算したサスストロークをホイールストロークに換算してグラフにするとこうなります。

横軸が加速度方向、縦軸がホイールストロークです。
加速度方向は、0°が前後方向、90°が左右方向です。


グラフを見てわかるように、僕のS2000の場合、計算上は加速度の方向が60～70°のときに後輪のホイールストロークが最大になりました。

ホントかよ！って思ったので改めて実測結果を確認します。

日光サーキット走行時の実測結果にさきほどの計算値を重ねました。
このときは左後輪にしかストロークセンサーがなかったので、左後輪のデータです。
日光サーキットは右回りで、左後輪が伸び側になる左コーナは1コーナしかなく、このデータもほぼ1コーナのものです。


この実測値との比較だけだと合ってるような合ってないような微妙な感じです。
少なくとも加速度方向が60～70°のとき後輪伸び側ストロークが最大になるとは言い切れません。

ちなみにこのときのGサークルはこのようになっていました。


横加速度がマイナスのところが左コーナです。
ホイールストロークを計算したときに使ったGサークル(赤線)に対して、若干低い値ではあるものの、いまいちこれが計算と実測が合わない原因かどうかわかりません。

計算値と実測結果が合わないときはどうするか？

①実測結果を〇造する。
②都合のいい別の実測結果を探してくる。

僕は良い子なので②の都合のいい別の実測結果を探すことにしました。

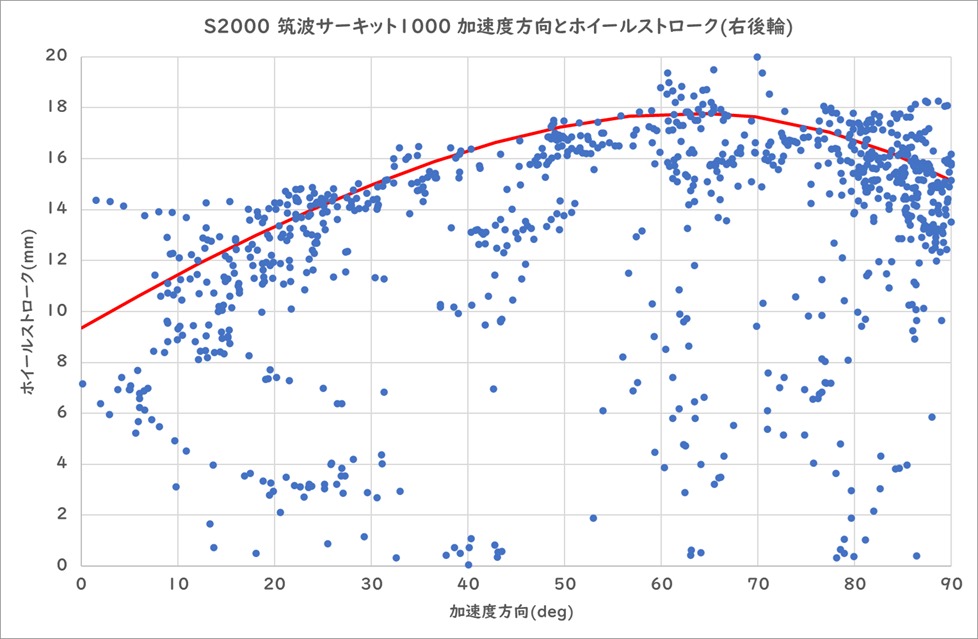

最初は左後輪のみだったストロークセンサーはその後、左右両方に取り付けたので、両方で測定したTC1000の走行データを確認します。

TC1000も右回りのコースなので、伸び側になる右後輪の測定結果です。


横加速度プラスが右コーナです。


これは具合がいいです。
計算値と実測結果の傾向がおおよそ合っており、加速度方向が60～70°のとき後輪伸び側ストロークが最大になっていました。

しかし、実測結果を見ると、車輛加速度方向80～90°で走行している時間が長く(点が多い)、ホイールストローク変化も大きいので結果的に80～90°のホイールストロークも60～70°と同じくらいのときがあります。

したがって「計算上、最もインリフトしやすい加速度方向は60～70°であるが、実際は加速度方向60～90°の範囲では同程度にインリフトしやすい」ということになりそうです。

本日の所感
計算値と実測値が合って良かった。
