以前、途中経過という事で時々報告しましたが、先週の土曜日に全ての電気工事が完了しました。

我が家の配電盤は２階に設置されていて、一方駐車場は１階で屋内駐車場になっています。従って当初配線を２階の配電盤から１階の天井裏まで引いて、１階駐車場内の充電用コンセントの配線は、１階の天井スペースを這わせというように計画しました。
また、我が家は鉄骨住宅のため、もしかすると一部工事は難工事になるかもしれないという話もありました。

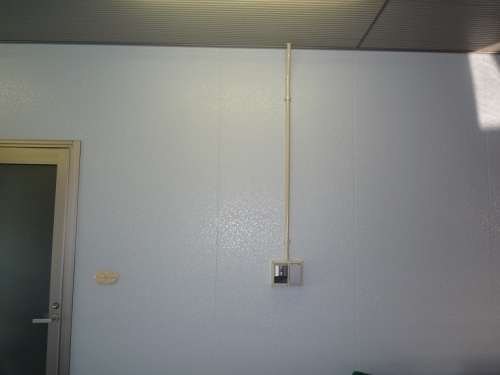

実際工事が始まると、１階の充電用コンセントや天井裏に配線を這わせる工事はそれほどの問題はなく設置することが出来ました。特に１階天井裏に配線を通していただいたので、ご覧のようにきれいに、そしてスッキリ取り付けることが出来ました。




なお、コンセントの取り付け高さですが、一般的な家庭のスイッチ取り付け高さと同じくらい、床面から１３００ｍｍのところに取り付けていただきました。

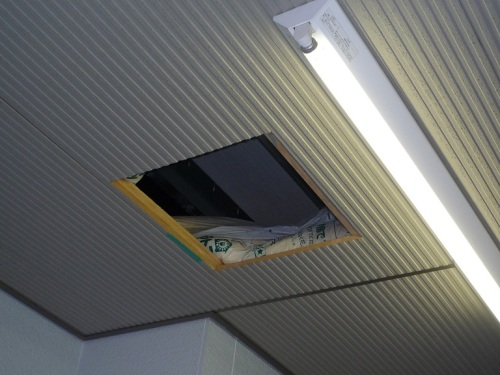

次に２階の配電盤から配線が降りてくるあたりに、ご覧のような４５ｃｍ角の点検口を設け、作業が容易にできるようにしました。





そして配電盤から下に降りてきているハズ？の家庭用配線を探しましたが、どこを探しても見当たりません。ましてや鉄骨住宅なので、天井裏には鉄骨や鋼板の梁が縦横に走っているため１階天井裏に潜り込むこともできません。




という事で作業を前に進めるため、先に２階の配電盤の工事に移りました。

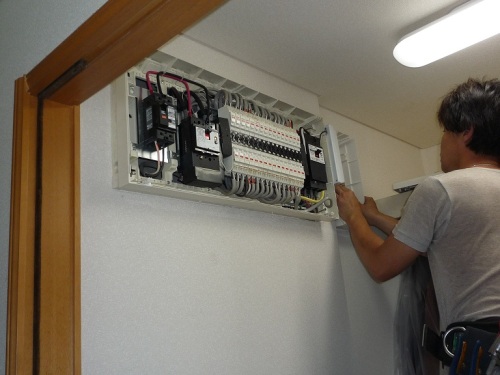

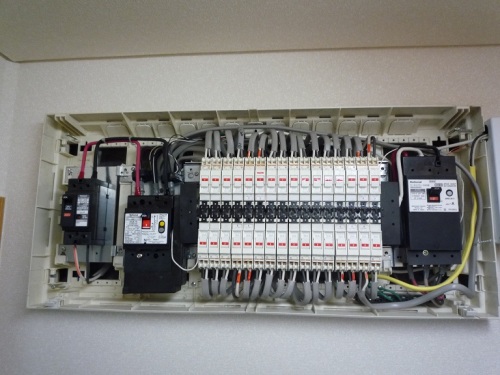

我が家はオール電化住宅で、さらに太陽光発電も設置されているため、既に配電盤には２００Ｖの電源が来ています。空きのブレーカーがあればそれを利用できると伺っていましたが、残念ながらご覧のようにすべて塞がっていました。





そこで、配電盤の横にプリウス用のブレーカーボックスを設置し、その中にブレーカーを取り付けることになりました。




とりあえず、第一段階の工事はここまでとし、２階の床面から１階天井裏に配線を下ろすための穴を開ける工事が終了した段階で、残りの工事を行うという事になりました。

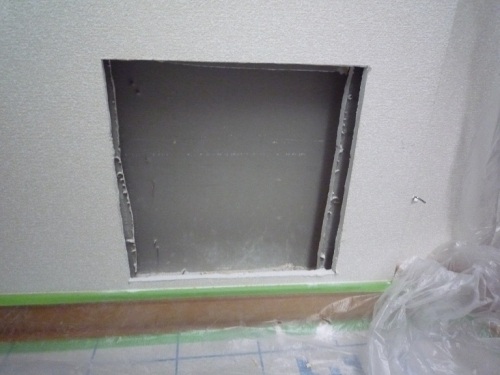

後日、ハウスメーカーの方に来ていただき、２階配電盤の下部にご覧のような点検口を設け、そこから１階に配線を通すため３０ｍｍ位の穴を開けてもらいました。

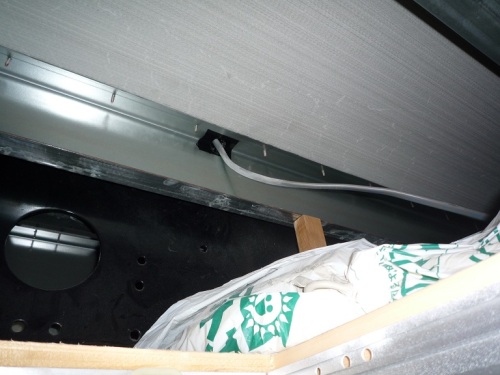

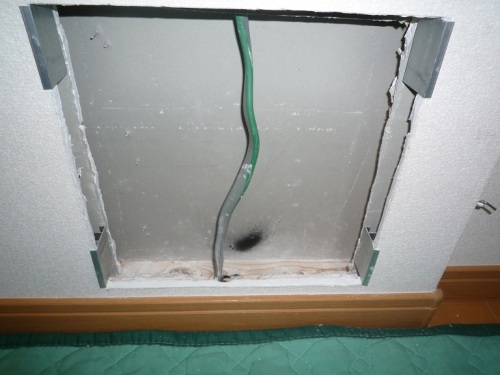

かなり大変な作業になりましたが、おかげさまでご覧のように１階天井裏から２階に配線を通しました。その１





その２

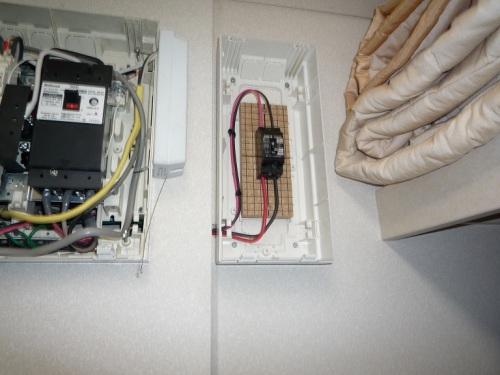

配電盤の左側２００Ｖのブレーカーから、充電用のブレーカーへの配線も完了！





大きな配電盤の後ろから右横の充電用ブレーカーに配線を接続し、配線引き回し工事は全て完了しました。

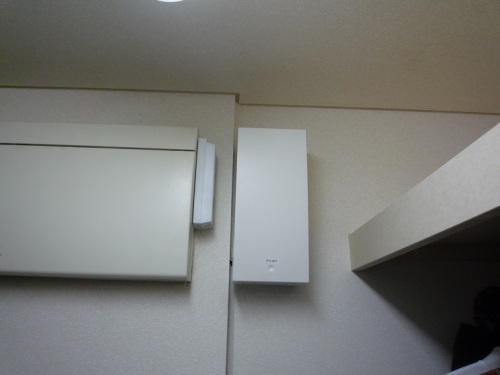

その後カバーを取り付け見てみると、何も違和感がなく、それが最初から取りついていたもののように見えますね！

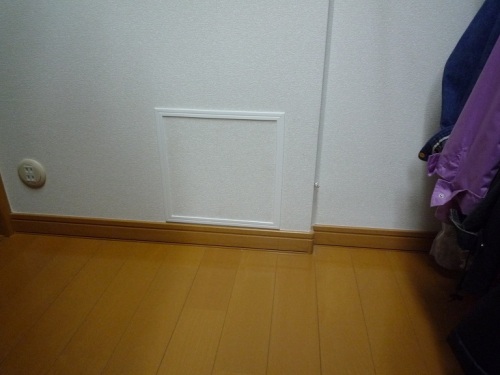

そして、配電盤下の点検口にはご覧のようなカバーが付きました。

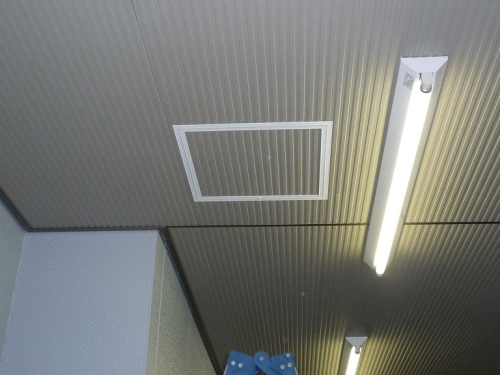

更に１階駐車場の天井にもご覧のようなカバーが付きました。




工事途中はどうなってしまうのか？と心配な場面もありましたが、トヨタホーム様、我が家のハウスメーカーさん等のご協力をいただき、無事に工事は完了し、あとはプリウスＰＨＶがやってくるのを待つばかりとなりました。
