工具大好きなhope007です。オークションでボール盤購入後購入を検討していた、ボール盤用のバイスをついにオークションで落札しました。下調べが足らず、定価から考えるとすこしもったいない金額を出してしまったと、少し後悔も有りますが、汚れは目立ちますが手元に届いた商品は比較的傷の少ない良品だと納得しようとしている自分がいます。


裏面の様子です。


早速、バイスのハンドルを回して動きを確認したところ、開閉が重い状態です。汚れも目立つことから、オーバーホールを実施します。（以前の万力のオーバーホールも中途半端になますが・・・取り合えず気にしない方向で・・・）

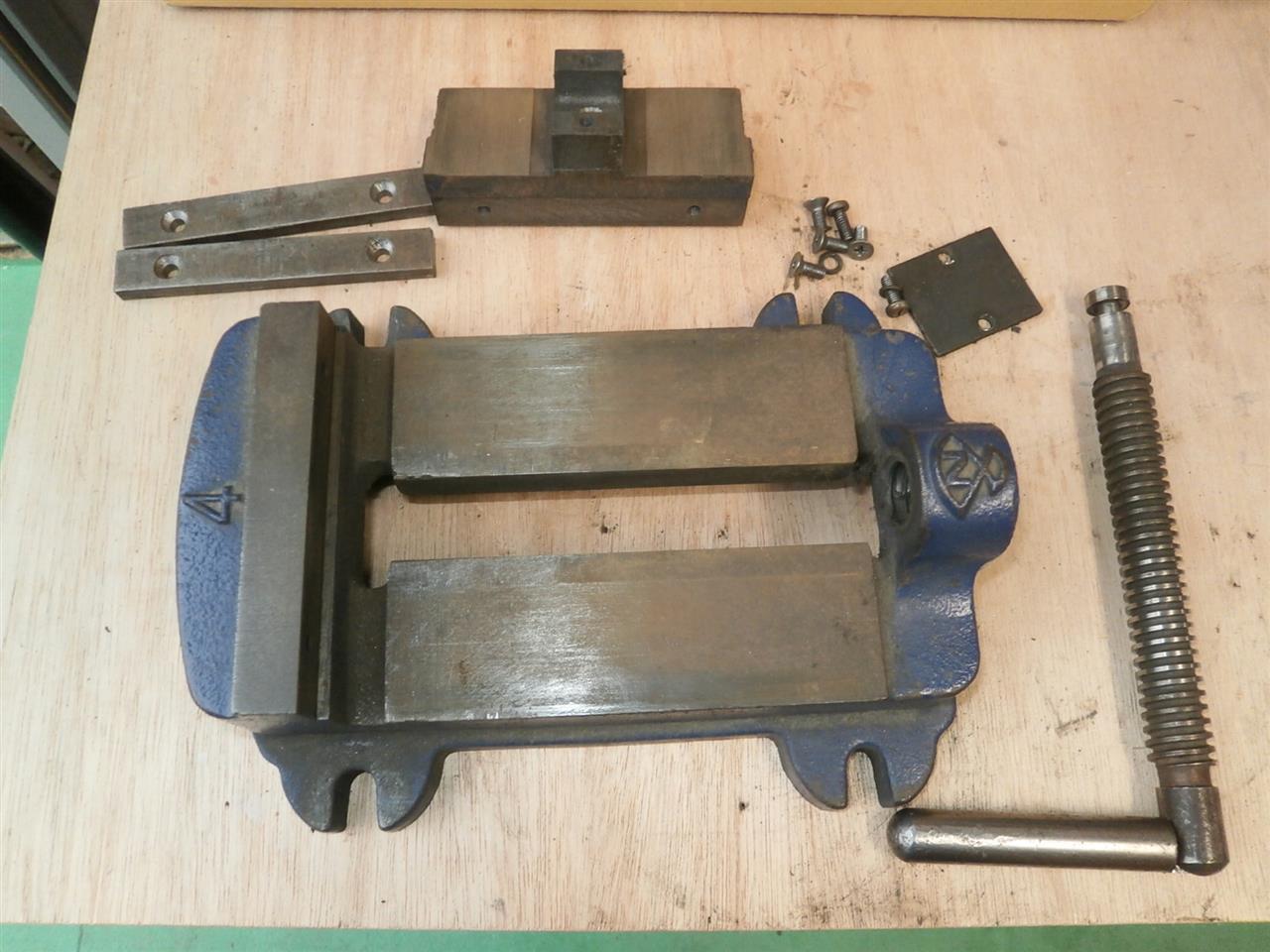

分解しました。部品点数も少ないためあっという間に分解できました。


灯油につけて洗浄していきます。


バイスのアゴとジョーというのでしょうか、スライドする口の部分が合わせて手でスライドさせると動きが堅いため手で滑るように動くようになるまでオイルストーンで取り付け面を磨いてみました。

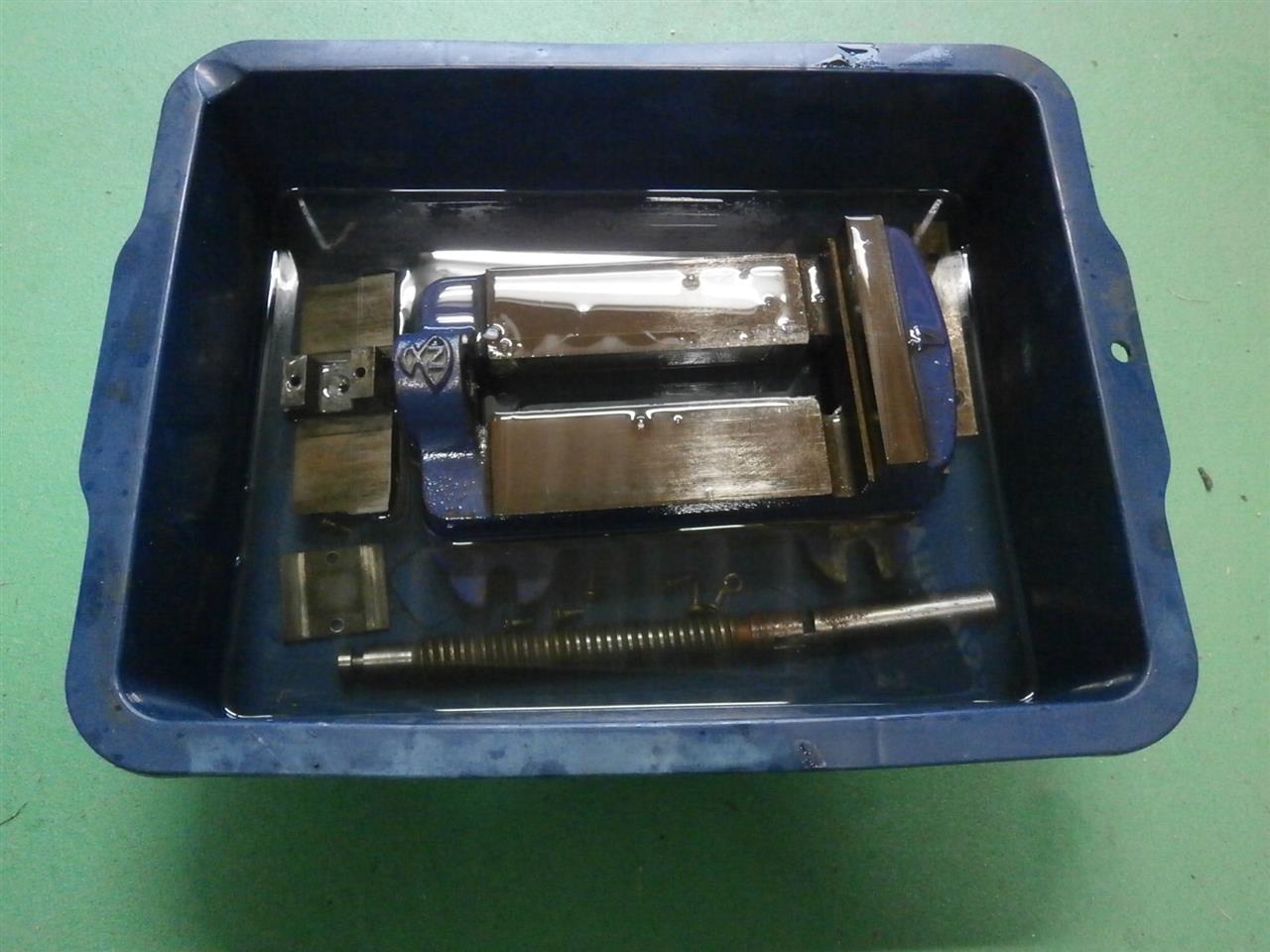

灯油につけ込んで、今日の作業は終了です。明日以降灯油から出して、洗浄乾燥して、グリスを縫塗って組み付ける予定です。

第二種電気工事士の実技試験の練習が思ったより順調なので、先日購入して放置していたナベヤのバイスを分解します。

まず、ハンドルを回してどんどん緩めていきます。バイスが２つに分かれる前には少し下から支えてやらないと、抜けてこないかもしれません。

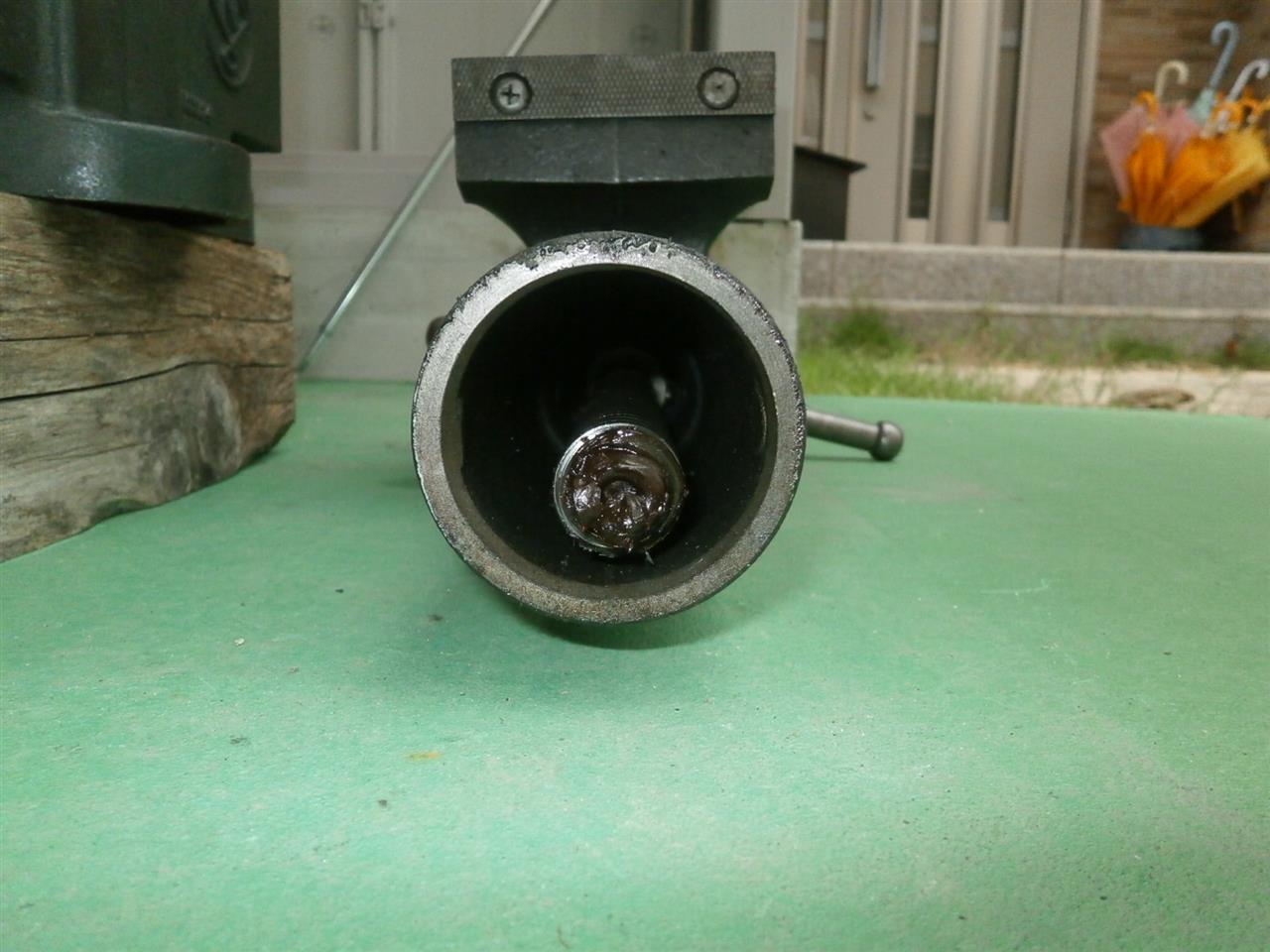

取り外し後、本体側


可動体

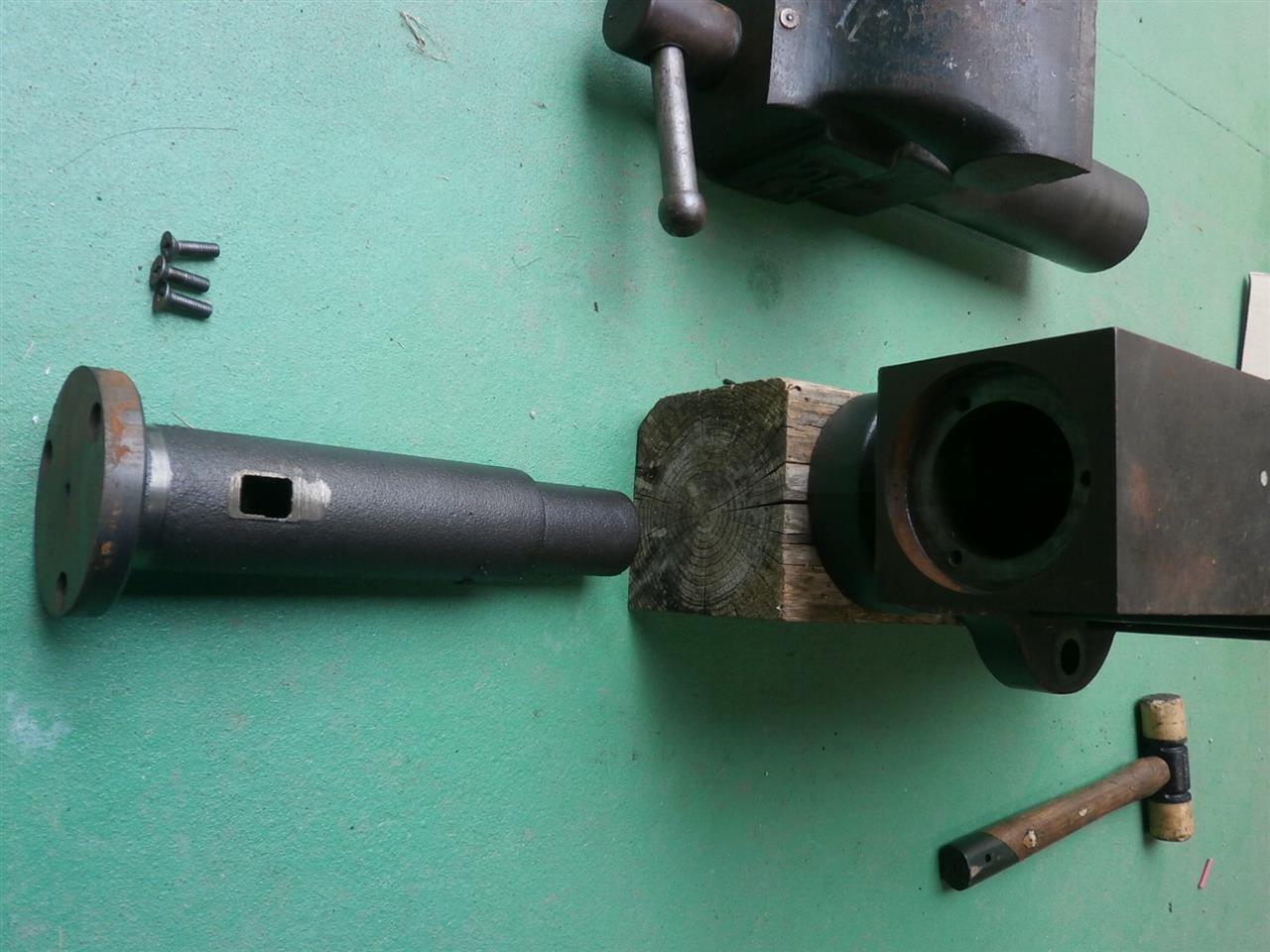

メネジを外３本のボルトを緩め取り外します。結構なトルクで締め付けてありました。

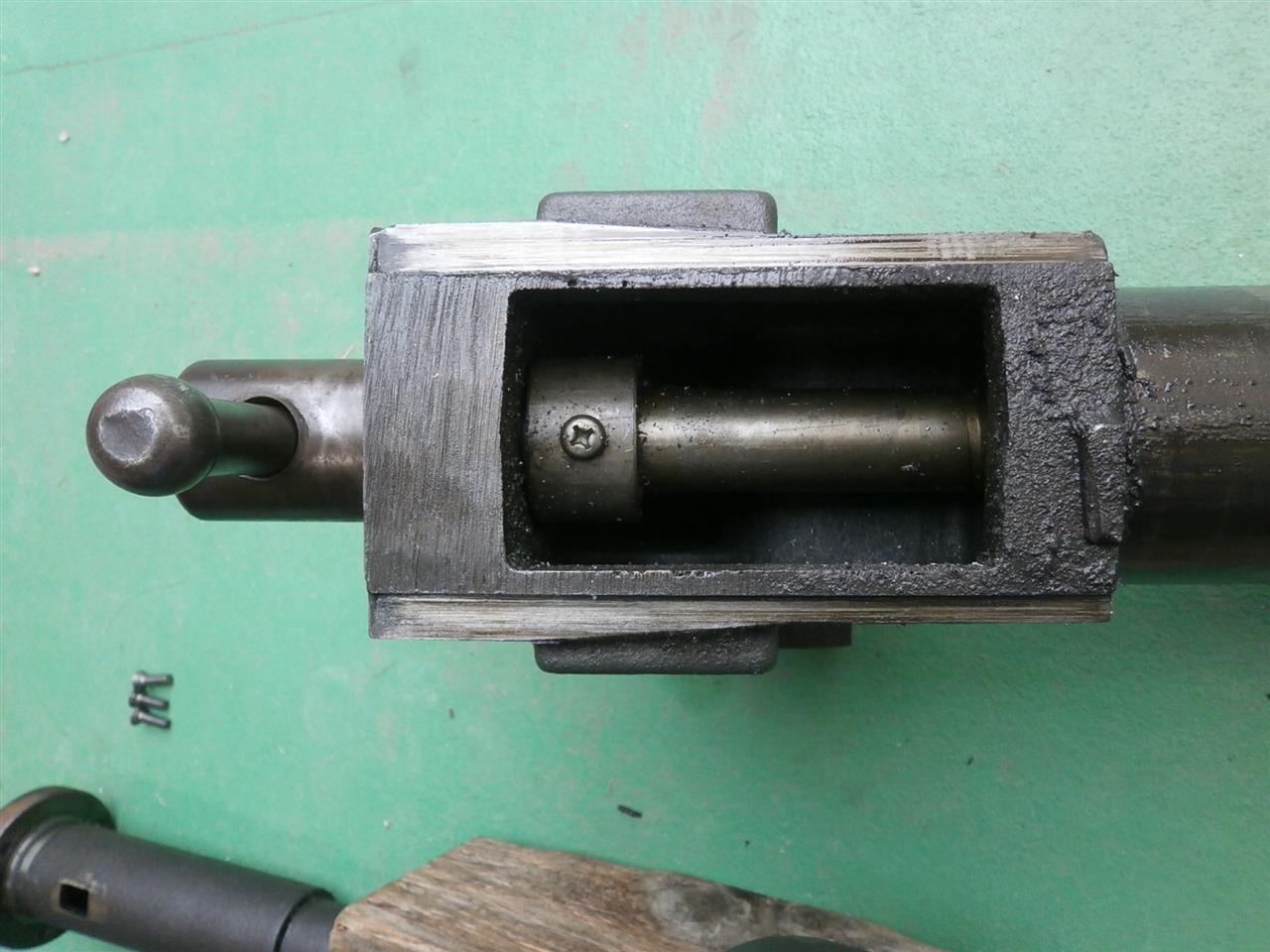

可動体の裏側から見たところ、カラーでスピンドルが可動体に固定されています。こいつとこの後、格闘することになります。


カラーを固定しているボルトが緩まなくて、ずいぶん時間がかかりました。＋ドライバーに、メガネレンチを差し込みトルクを押し込みながら緩めましたが、ねじの頭がなめました。結果どうすることもできなくなったため、たがねドライバーで頭をたたきながら緩めました。緩めたところです。

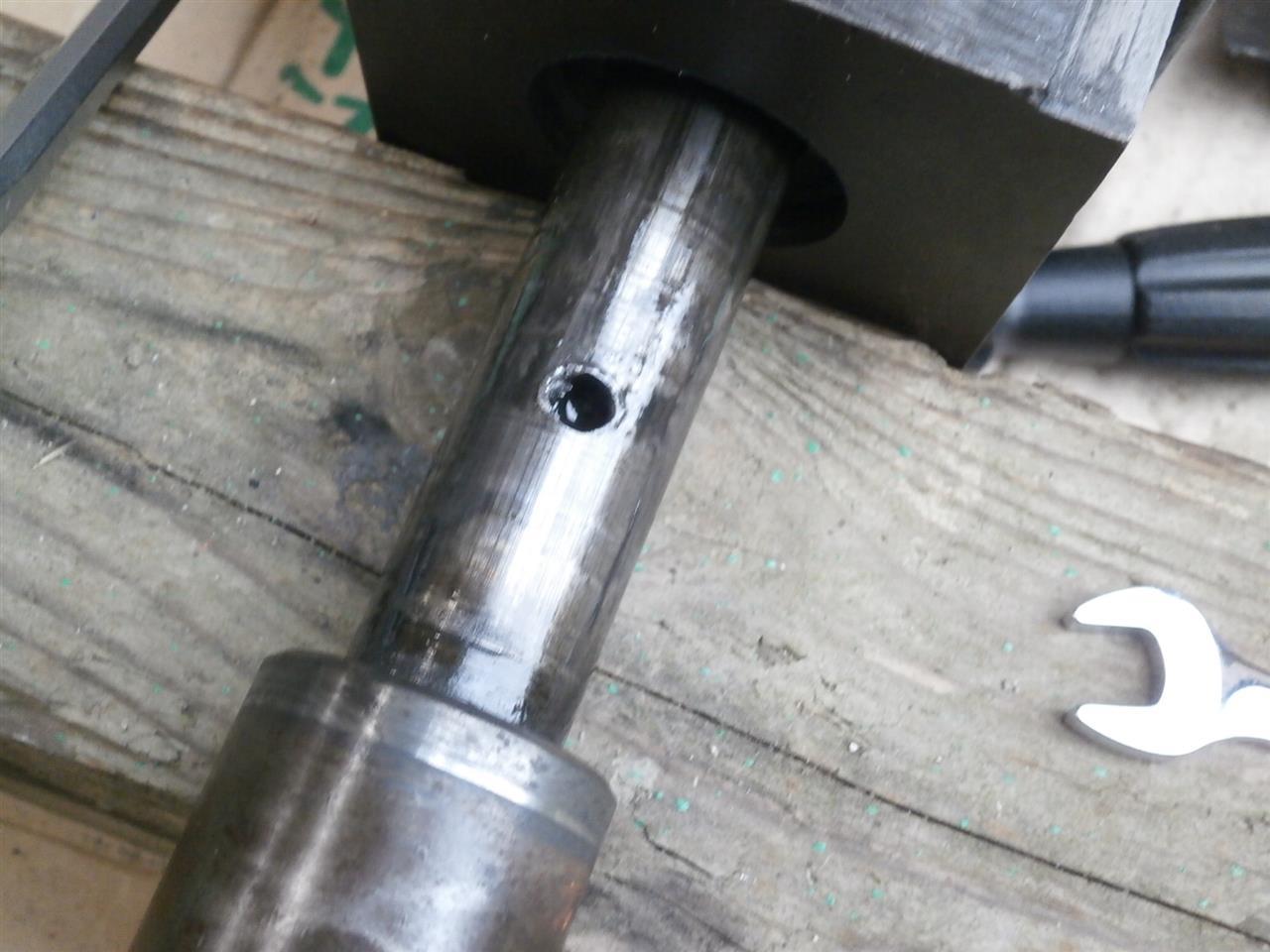

スピンドルの根元にカラー固定用の穴がありました。これにさっき苦戦したねじが固定してあり止まっていたようですが、ねじがなめて、さらに少し変形していたため抜けなかったようです。


カラーのねじは、取り外した後プライヤーで回すと何とか取り外すことができました。


取り外したスピンドル。ほかの物を見たことが無いのですが、結構な太さです。

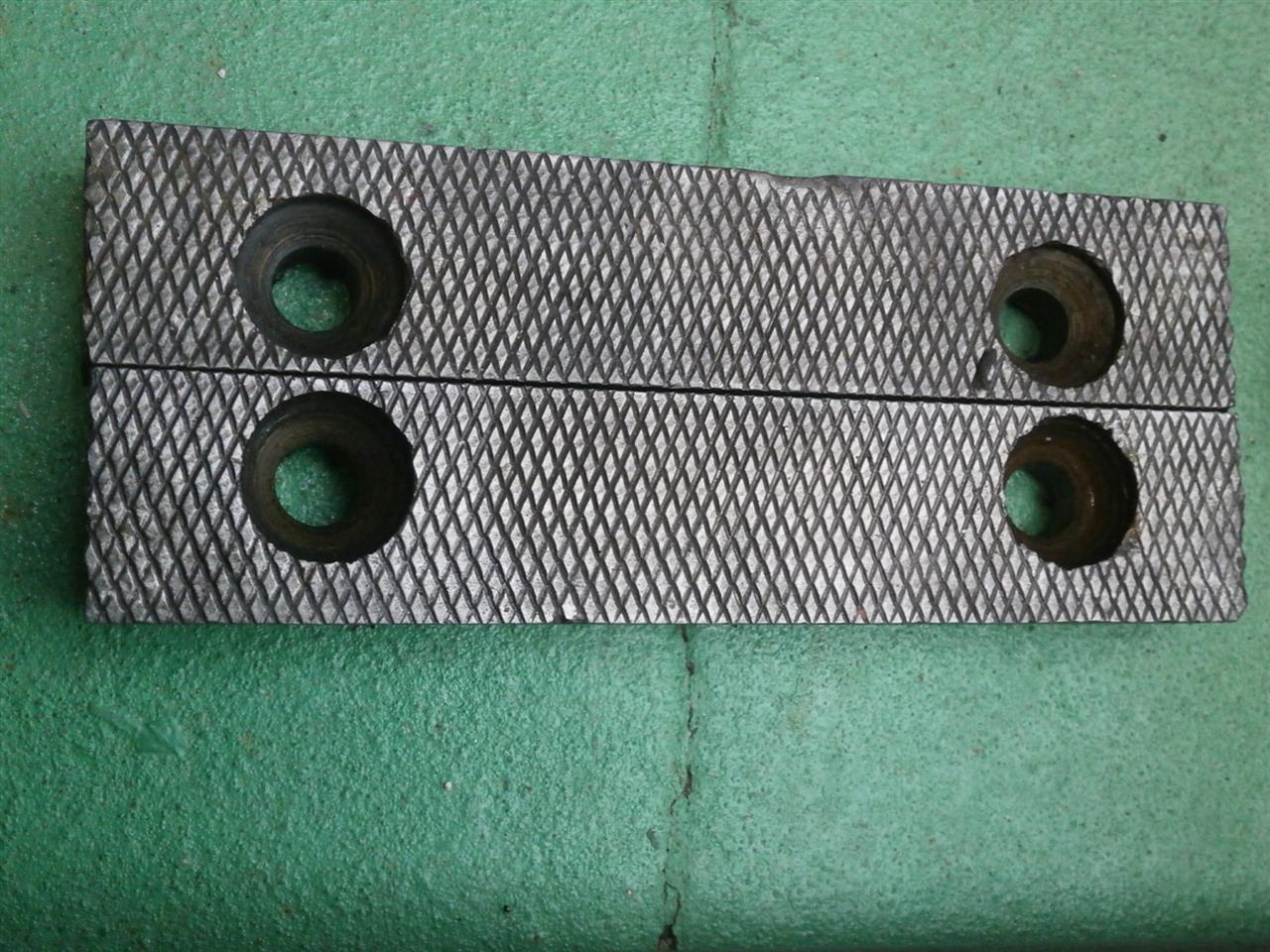

口金を取り外します。あまり使用されていなかったのか使用された方が丁寧だったのかあまり損傷がありません。


口金を固定していたボルトは、バイスを締め込んだ際緩んでいたのでしょう２カ所ねじ山がつぶれていました。そこは、貫通ドライバーをたたき込み緩めることができました。

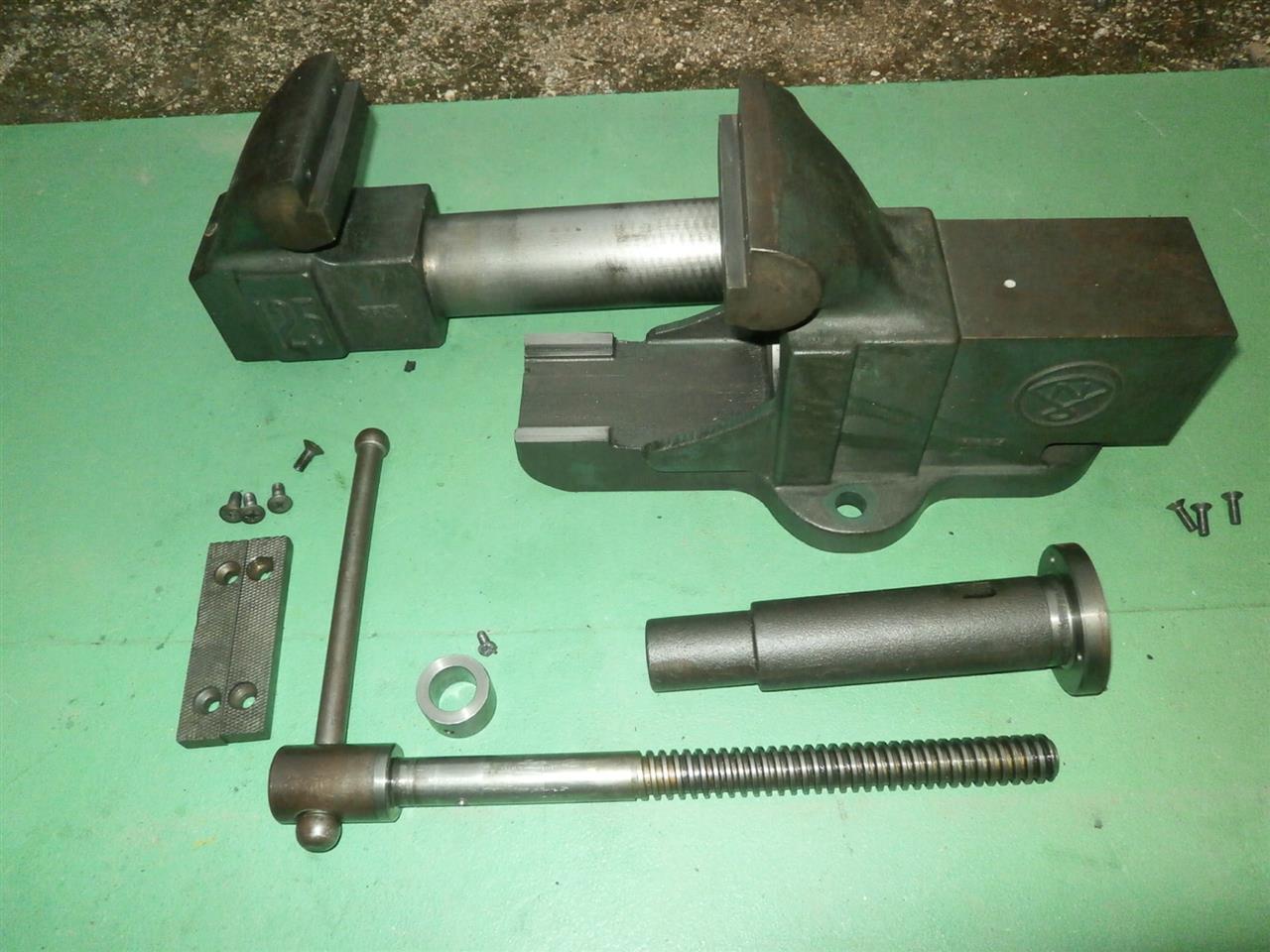

今回は軽く清掃してこれで終わりです。


今後は、もっと丁寧に清掃して、塗装と、なめたねじ類を交換、組み立てを予定しています。
