先日のワンセグチューナーケース加工でハンドドリルでは手こずり、卓上ボール盤が欲しくなりました。

会社の方とちょうど滋賀・京都方面のリサイクルショップに行く事になって探したら、

3軒目でありました！
東芝の古い機種ですが使用感がほとんど無く
上部のカバーに亀裂があるだけ。
即決8000円(税別)で購入しました。

これで穴開け作業が楽になります

ワンセグ広帯域受信機のHF受信化でFM放送が混信しないように不要な高い周波数をカットするローパスフィルターを自作。





コイルとコンデンサ2個でπ型ローパスフィルターにしました
図書館で調べて


カットオフ周波数から計算してコンデンサ133pFですが一般的なセラミックコンデンサ150pFを使用、カット周波数が予定より低くなります｡
コイルは663nH、空芯コイル計算アプリで直径・長さから巻き数算出


直径6mm位のドライバーにウレタンコーティング0.55mm銅線13回巻


基板の余りにハンダ付けして金属ケース両端にMP-Jコネクター取り付けて収納。
金属ケース内にネジ用の突起があり幅がコネクターぎりぎりなので中心に穴開けするのに苦労しました。

USBワンセグチューナー(R820T2)の広帯域受信化が、
24MHz以上しか受信できないのでHF帯も受信できるようにダイレクトサンプリングモード(チューナーチップをバイパス)を追加しました。
左コネクタがダイレクトサンプリングのアンテナ接続
右コネクタは通常のアンテナ接続(24MHz以上)



・トランスを自作(WEBを参考)

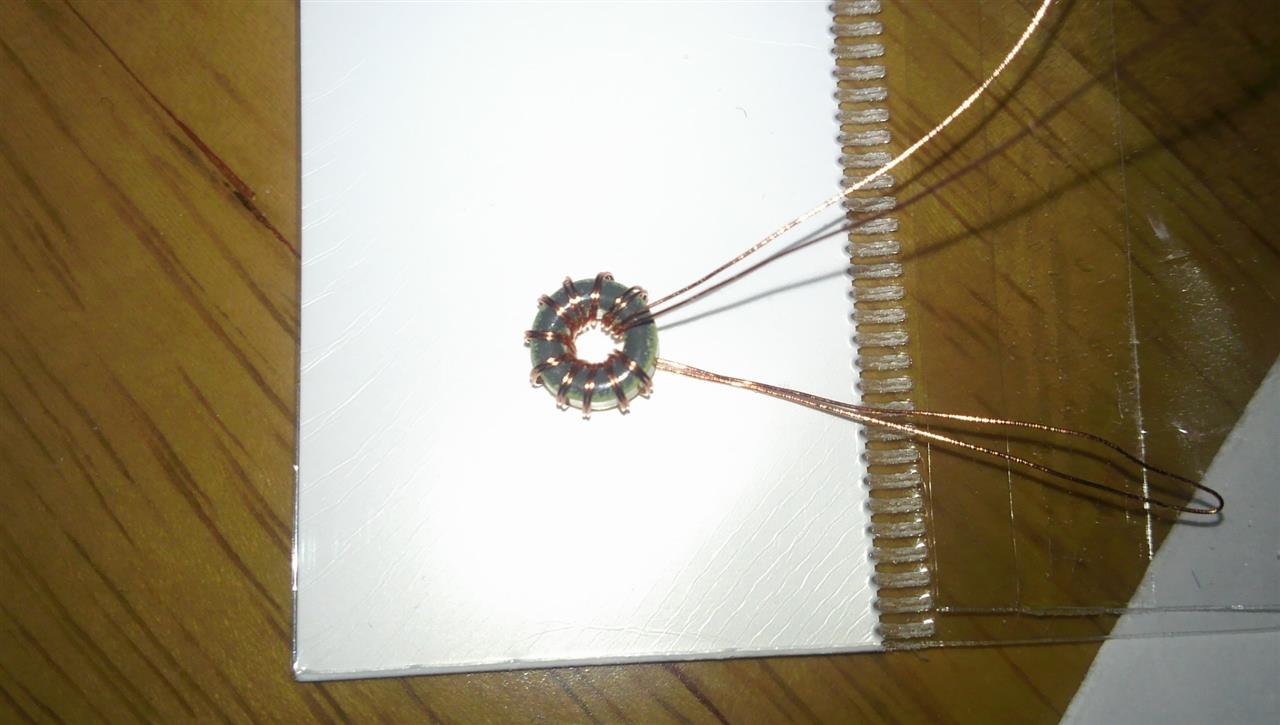

0.2mmのポリウレタン銅線を6.5mmのトロイダルコイルに3本で10回巻、細かい作業は大変でした。
最初に1本を2つ折にして10回巻いた後1本さらに10回巻きます(画像は途中)


・チューナーとトランスを入れるケースを加工
チューナーはUSBオスでパソコンに直接差しますがケース入れ替えると差せないので
タカチMXA2-7-8SSにそのままチューナー入れずに
USBオスをメスに付け替え(ピンアサインの関係でオスの付いてた裏に取り付け)
ケースの長さ(内寸)78mmに合わせてSMA-Jコネクターを位置ずらして固定(銅線で延長)
延長前


延長後

後はUSBメスとSMA-J(HF用はもらい物の基板付きネジ止め式)の穴開け、位置合わせと加工が大変でした。

・チューナーとトランスの接続
これも細かいハンダ付けが大変でした

・ケースに各パーツ取り付けして完成



動作確認してUSBメスも配線に間違いありませんでした。

HF受信は不要な周波数をカットするローパスフィルターを経由しないとFMの混信が発生するので
ローパスフィルター(コイルとコンデンサーの簡単な回路)も自作してあります

USBワンセグチューナーR820T2(RTL2832U系)を広帯域受信機にしました
このチューナーは温度補償水晶、金属ケース、コネクターをSMA-J(メス)に換装済みの製品をAmazonで入手(別にアンテナ接続してHF帯が受信できるようトランス追加するポイントも設定されている)




まずはWindows PCに無償の「SDR#」をインストール、USBチューナーを挿して動作確認。
室内でとりあえずアマ無線アンテナ(50MHz)つなげてFM受信できました


次はラズベリーパイ2(Linux)でUSBチューナーを使ってWindows側でSDR#でリモート操作

ラズベリーパイ2側に「RTL-SDR」をインストール、

もともとあるrtl2830とrtl2832とdvb_usb_rtl28xxuのドライバーを読み込まないよう毎回 rmmodしないといけないので /etc/modprobe.dの下に拡張子confでブラックリストを作成

参考にしたブラックリストの中身は
　blacklist dvb_usb_rtl28xxu
　blacklist rtl2832　　
　blacklist rtl2830
ですが　sudo rmmod を実行すると　rtl2832とrtl2830はエラーになったので dvb_usb_rtl28xxuだけにしました


実際の受信はラズベリーパイ側で　sudo rtl_tcp -a 0.0.0.0　を起動(自動起動は次回に)

Windows側は　「SDR#」で受信できました
(ソースを「RTL-SDR/TCP」、ラズベリーパイの「IPアドレス」、ポートを「1234」に設定)

電子パーツ店で温度センサー(I2C)MADT7410　買って来ました
ラズベリーパイ2につないで温度を数秒ごと画面に表示してみます





I2Cが使えるよう設定して、プログラムはWEBで。

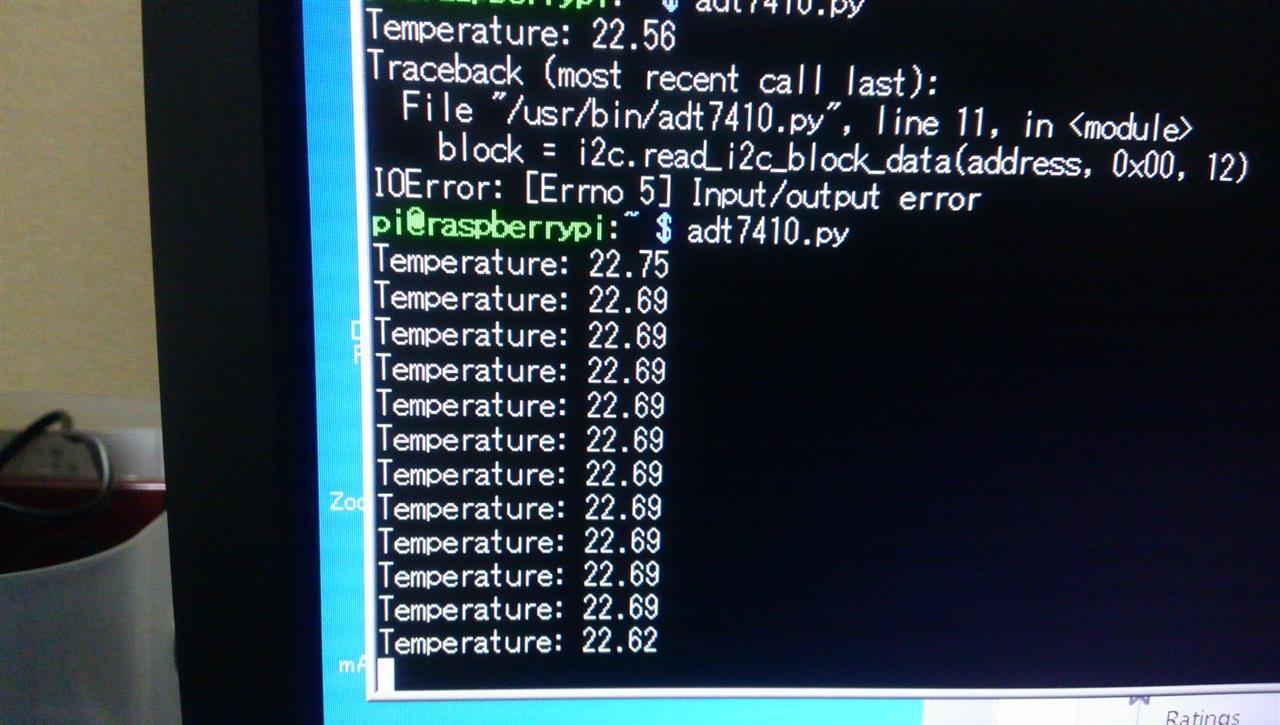

温度センサー認識しましたが、プログラム起動して温度表示するとすぐIOエラー、
センサーのアドレスが不定で変わっていました。

説明書にはアドレス設定ピン1(A0)と2(A1)の使い方が書かれてなく、WEBでデータシート探すと
両方アース(=0)にすれば0X48でアドレス確定



今度は正常動作しました
次は室内温度をメールで通知したり、カメラつないでモーション感知で画像配信とかもやって見たいのとUSBワンセグチューナーを無料アプリで広帯域受信機にして外部アクセスしたりとか。
