出窓がある居間の遮熱対策として、今回は格安で仕入れた電動オーニングテントを導入します。

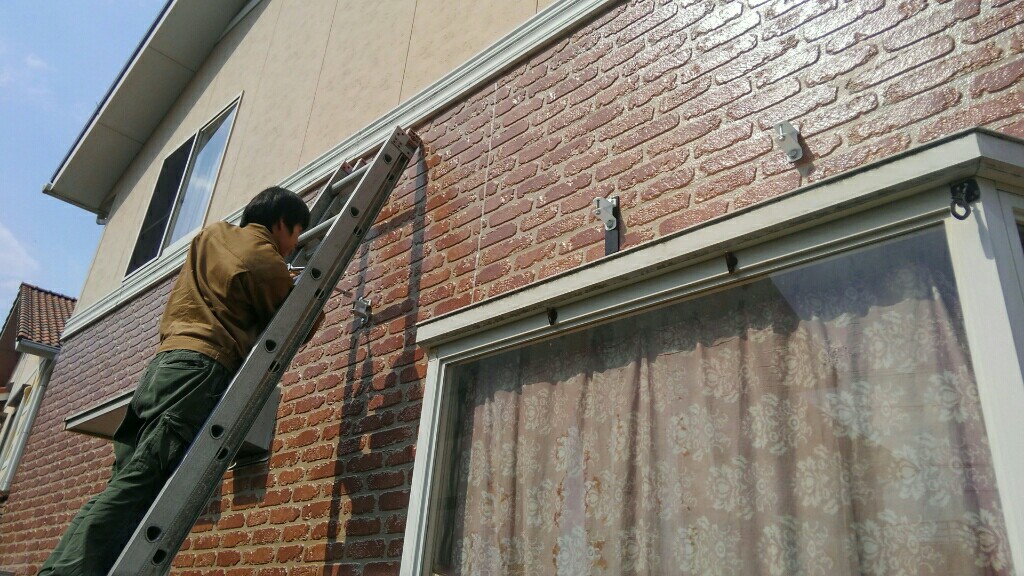

ツーバイフォーの木造なので、ブラケットの取り付け位置を入念に検討して、ビスが躯体にしっかり効く位置を探します。

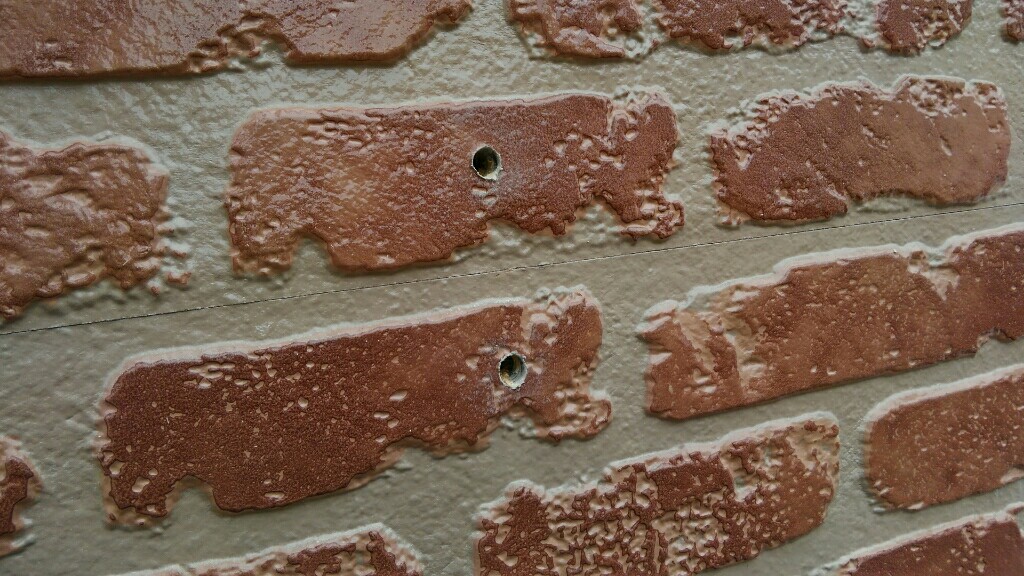

当家の外壁は凹凸のあるサイディングなので、壁裏センサーは使えず、小さなドリルで実際に穴を開けて探しました。



普段目にすることが少ない大きなコーチスクリューでしっかり固定します。



10ミリのドリルで下穴を開けて、ブラケットを取り付けます。



スチールの帯板でブラケットと外壁の間に当て金をし、外壁に局所的な力が掛かるのを防いでいます。
本当は4メートル物1本で着けたかったのですが、実際に着けたのは格安で入手した2メートル物を2本横並びです。



室内のリモコンで開閉する日除けが完成しました。
電源はエアコンの配管穴から通しています。
工事はなかなか大変ですが、電動で開閉する様は優雅なものです。

当家の給湯システムは、オール電化のエコキュートで、停電の場合や浴槽の栓を閉め忘れてお湯張りをしてしまったとき(これ、たまにやります･･･。)、ゲスト来訪などで湯切れを起こすと、沸かすのに時間がかかり厄介です。

また、エコキュートはヒートポンプのため経年による故障のリスクがあり、取り替えるには大掛かりな工事が必要で、その間は当然湯は使えず、かなりの不便さを受け入れざるを得ません。

一方、駐車スペース脇に設置している離れのパン工房には、洗い物用のガス給湯器が設置してあるのですが、燃料のプロパンガスは、地震などの災害に強く、僅かな電力で給湯器は動くので、例えば停電時でもクルマからシガライター仕様のインバータで交流100ボルトを供給してあげれば、断水でもしない限り湯は潤沢に使えます。

エコキュートの導入費用は高くつきますが、ランニングコストはガスに比べて圧倒的に安く、更に当家の場合、太陽光発電の卒FIT（設備設置後10年の契約期間満了による売電単価の大幅下落）を迎え、電気を売るより使った方が得策ということもあり、本来深夜電力時間帯に稼動させるエコキュートを昼間中心に稼動させています。
したがって、割高なプロパンガスよりも、平時にはパン工房でエコキュートの湯を使うことも考えたいところ。

以上のことから、ゴールデンウィークの間、母屋と離れのパン工房で湯を相互利用する配管を考えて実際に部材を組んでみました。


写真上が母屋側、下が離れのパン工房側
右ルートが母屋向けで下から2kg/cm2減圧弁、逆止弁
左ルートがパン工房向けで上から閉止バルブ、逆止弁

パン工房のガス給湯器は水道直圧式なので、直で母屋の給湯配管に接続するとエコキュートの安全弁から吹いたり、最悪貯湯タンクが破損するので、2キロの減圧弁を介して接続。
左ルートの閉止バルブは逆止弁が完璧ならば不用ですが、逆流すると厄介なので念のため付けています。

ガス給湯器は停電や湯切れ時など緊急時以外使わないので、ガス給湯器の給水栓は閉じておき、製作した配管の閉止バルブは開にしてパン工房に母屋の湯を引き入れます。

母屋のエコキュート湯量をセーブする目的などで、パン工房でガス給湯器を使いたい時は、基本的にガス給湯器の給水栓を開けるだけでOKです。

エコキュートの故障や湯切れで、ガス給湯器の湯を母屋で使う際は、製作した配管のバルブを閉、エコキュートの給水栓を閉じて、ガス給湯器の給水栓を開きます。こうすることでパン工房含め母屋全体の給湯機能を維持することが可能となります。




エコキュートの湯配管との接続は架橋ポリエチレン管を使って台所下から分岐します。
既存の配管はHT16で切り込みを入れてチーズで分岐し、エスロカチットで接続。
架橋ポリエチレン管は従来の塩ビ配管よりも温度低下が少ないため効率が良く、あらかじめ断熱材が巻いてあるのと、自由に曲がるので作業が楽です。


ユニットハウスに外付け配管なので、見た目が･･･｡

停電時は奥の駐車場からクルマのインバータ100ボルト電源を延長コードで引き、ガス給湯器を稼動させることになります。

パン工房の焼きの熱源はガスオーブンですが、天板などの洗い物で思いのほか湯を多く使うとのことなので、エコキュートからの湯を使うことでガス代削減も見込まれ、一石二鳥でしょうか？
