高圧洗浄機、回転（サイクロン、トルネード、ターボ、タービン）ノズルのメンテナンス

少し前、エンジン式の高圧洗浄機で洗浄作業をしていた時のこと、回転ノズルの挙動がおかしくなり、本来円錐状に噴射されるところが、円錐の一部が欠損して噴射されるようになりました。

使用圧力は１５０気圧と非常に高圧なため、そのまま無理に使用するとノズルが壊れたり、怪我をしたり等、危険が予想されたのですぐに使用を中止しました。

その時の水利は、大型のポリバケツに溜めた水道水を使用していましたが、バケツの底にわずかでしたが砂があったので、それを吸い込んで詰まったのだろうと思いました。

回転ノズルは一個１０，０００円程度と非常に高価なため、おいそれと買い替えたりするわけにもいかず、分解して内部をチェックすることにしました。

先ず手始めに、水道水の流水の下でノズルを洗ってから、エアーコンプレッサーとエアーガンで噴射口側からブローしてみました。

その時点で、ノズルの詰まりが解消されている可能性もありましたが、勉強も兼ねて分解してみることにしたのです。

先ずはゴムカバーをエアーガンで浮かせながら脱がせます。

次に、ノズルの根本、高圧洗浄ガンに接続するチャック側を万力に軽く固定して、ノズルの先端側をモンキーレンチで挟んでグイッと回したら、簡単に分解できました。

意外なほどにシンプルで、大きく分けて４個の部品から構成されていました。



画像左から、ゴムカバー、ノズルボディ、回転コーン、ノズルベースと呼称することにします。



作動原理は、ノズルベースに接続された高圧ホースから圧送された水が、横向きにあけられた穴から噴射されます。

噴射された水は、ノズルボディの中で渦を巻く、超高速なジェット水流となってノズルボディ内部を満たし、渦巻きます。

ノズルボディの中には、自由に揺れ動けるように回転コーンが入っていて、回転コーンの先端を軸に、倒れかけたコマのようにノズルボディの内壁に沿うように、ジェット水流で回転します。

回転コーンが８の字を書いて挙動しないように、ガイドとしてノズルベースには突起が付いていて、回転コーンが正しく回転するように誘導しています。

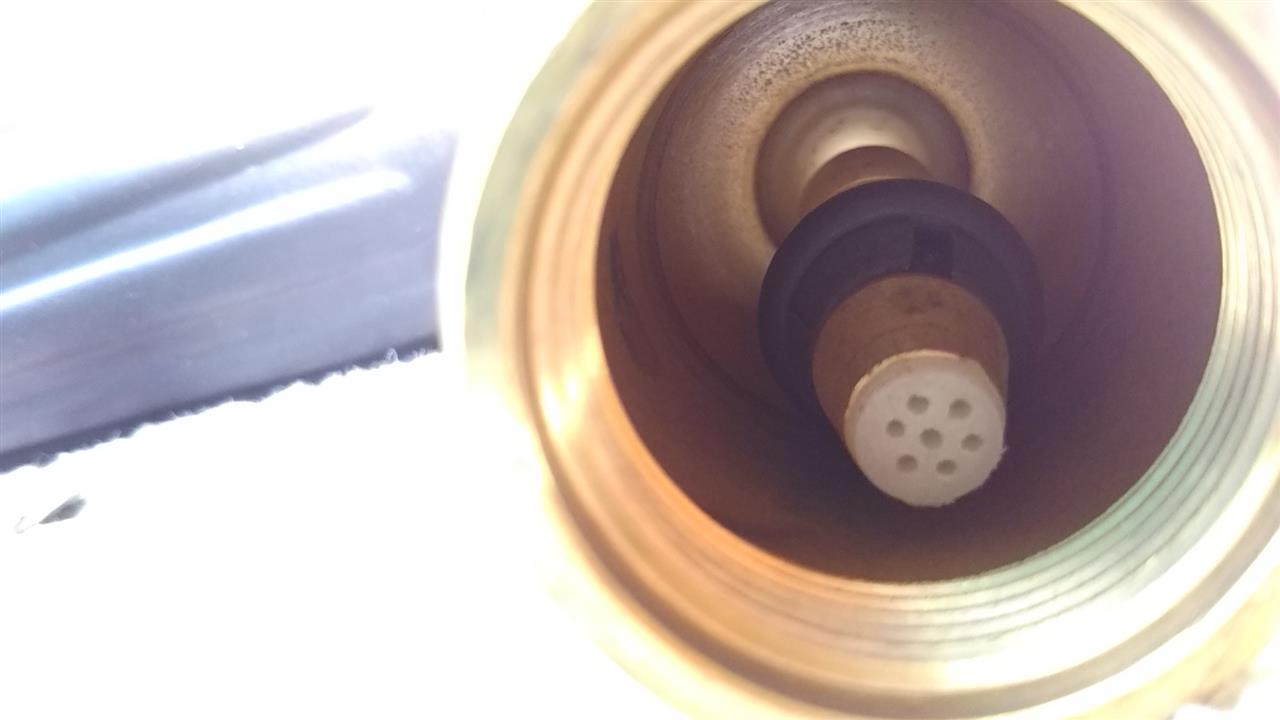

回転コーンの上端にはジェット水流が抜けるための穴があり（ノズル保護のためのハチの巣状の白いフィルターが付いている）、そこから入った水は逃げ道を求め、回転コーンの中を通り、回転コーンの先端の白いチップ部を抜けて、ノズルボディ先端の噴射口から噴射されます。



回転コーンはノズルボディ内部で揺れ動くコマのように挙動しているので、噴射される水は円錐形上になるという仕組みでした。

今回のメンテナンスの場合、詰まっていたと思われる砂粒は、エアブローの段階で除去されたようで、分解時には見当たりませんでした。

回転ノズルの取扱説明書などには、「回転ノズルは消耗品」である旨の記載がありましたが、その消耗部位は、回転コーンの胴体中央部に巻かれたオーリングと、先端のチップ、そしてそのチップを受けるノズルボディの先端に埋め込まれたガイドチップだと思います。

回転ノズルを振ってみると、中でカタカタ音がするのですが、それは回転コーンが揺れ動けるようにセットされているからですね。

ちょっと買い替えを想像していましたが、分解の結果機能は正常に戻ったので良かったです。

高圧洗浄機の水利は、きちんと綺麗な水を使用しなければこのような不具合を招くことも分かりました。

良い勉強になりました。
