自作綿菓子製造機を作っていて、完成に近づいています。
https://minkara.carview.co.jp/userid/2576178/blog/38923925/
問題点を解決した、最新号を作るかも知れませんが・・・

次に、ザラメを供給する方法を考えます。
出来る事なら、園児自身にザラメを扱わせたいです。

現在は15ｃｃ～20ｃｃの量が最適量なので、その量を計量スプーンで量っているが、
素早く簡単に量りたいです。
時間が掛かるとザラメで遊び出し、そのまま食べ始める傾向にある事も、実験で分かっています。

３０年位昔に、ロイヤルホスト（ハッキリ覚えていない・・・）のコーヒーの砂糖は下を向けると定量が出る仕組みになっていたと思います。
こんなやつ。





似たような容器でも、デニーズ（ハッキリ覚えていない・・・）は下を向けると空になるまで砂糖が出続けた。

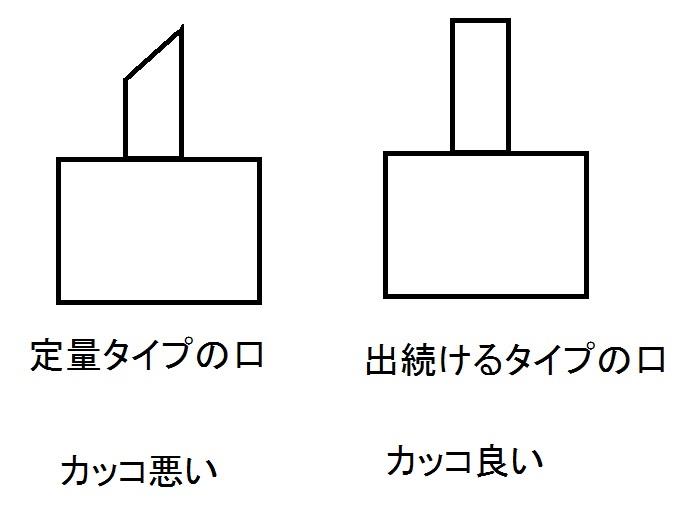

昔の記憶を思い出したけど、ロイヤルホストの容器の出口は斜めカットでカッコ悪いが、デニーズのは垂直カットでカッコよいと思っていた。




ロイヤルホストの砂糖の容器があれば使いやすいかも？と思い、ネット検索すると
「シュガーディスペンサー」と言うらしい。
100円ショップにもあるみたい。
が、帰りに寄った100円ショップにはなかった・・・

ま、３ｇ位しか出ないので改造が必要。
１ショットでは綿菓子には足りません！


自作しようにも仕組みが分かりません。
「試しに１個買う必要があるなぁ・・・」なんて考えながら仕事をしていると、

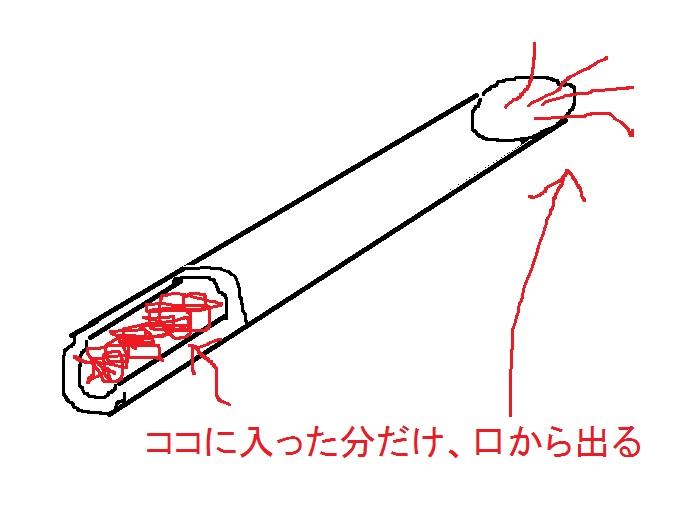

急にひらめいた！！！「口形状に何か理由があるのでは？」

斜めカットで向きが決まったら、３分で設計できました。






アルミパイプに、斜めカットと切り欠けを入れてテスト用部材完成。
ペットボトルに装着する為に、蓋に穴を空け装着。






切り欠けの開き具合で、量を決められる。
調整して、２０㏄出す事に成功！


こんな感じで出ます。



粉せっけんやコーヒ粉などに応用できるなぁ。

https://minkara.carview.co.jp/userid/2576178/blog/38807588/
の続きです。

前回は不発気味に終わったので、そのまま開発を続けます。

上手に出来ないのは、茶色ザラメが原因かも知れないので、白ザラメを入手したい！
プロ用の機械には「茶色ザラメでは綿菓子が出来ません」と、説明が書いてある機種もあるようだ。

近所のスーパーを探しても、白ザラメは置いていない・・・
30件以上は回ったが、見つからない。
ネットで探すと、茅ヶ崎にあるプロ用の綿菓子機を貸してくれる店にあるようだ。
1袋500円の「白ザラメ」を買うために、5000円以上を使って買いに行く(笑)
後に聞くのだが、「スーパーマーケット成城石井」にあるかも知れないと事です。




白ザラメを入手して、綿菓子を作ってみたが、あまり成功しない・・・
分かったのは、茶色ザラメより白ザラメの方が融点が低い事。

回転が上がらない事が気に入らないので、窯を変更してみる。

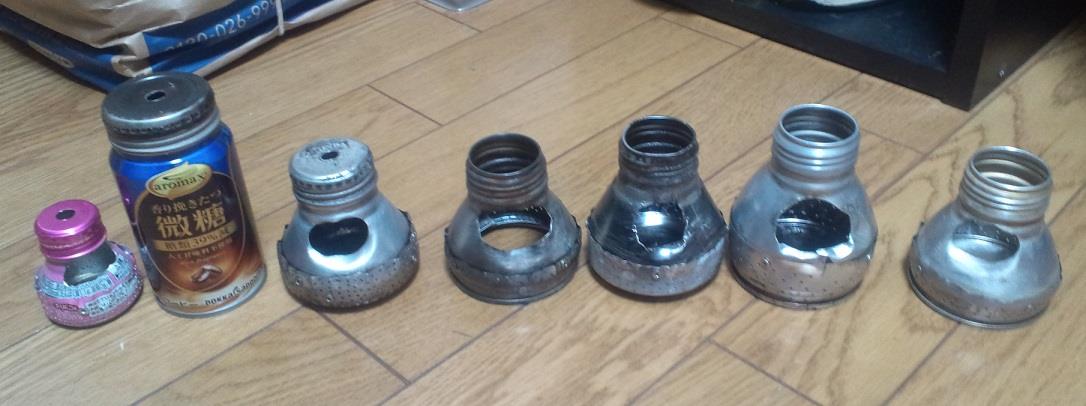

本当に色々な窯を作っていた(笑)

左の「ウコンの力」サイズは、ブレないが周速が出せない・・・
微糖の「香りを楽しむタイプ」は、蓋の板厚が薄すぎる・・・
芯ブレを無くす為に、缶の全長を短く加工している。
が、缶の剛性も影響するので難しい・・・

会社の先輩や後輩に何本も飲んでもらい、カミサンにもお願いした。
産まれて初めて、缶のサイズで飲み物を選ぶ事を経験した。




どうやら飲み物の缶ではダメかもしれない・・・
缶を探す為にスーパーへ行く。

背の低いパイナップルの缶詰めと、シーチキンの缶詰めを見つけ、理想過ぎて小声で「おっ！」と声を出す。
加工のしやすさから、アルミを選んでいましたが、剛性の強い鉄も視野に入った事による恩恵でもありました。

シーチキンの缶は径が小さくなるので、同じ回転数なら周速は不利になる。
それでもコーヒー缶よりは径が大きいが・・・

実際に回してみると、パイナップルの缶は今までにない回転をする。




次にシーチキンの缶を回してみる。
シーチキンの缶はパイナップルをはるかに上回る回転をする。
周速を考えても、シーチキンの勝ちです。

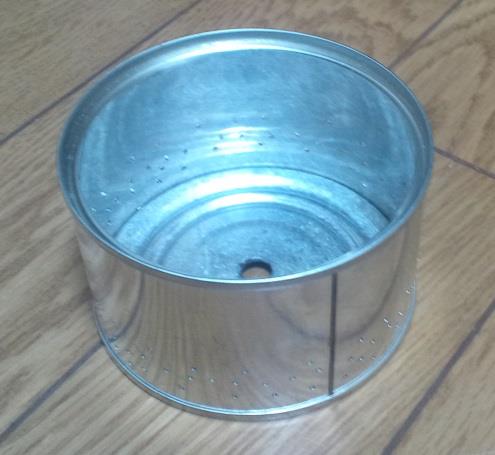

缶に穴を開けて、綿菓子を作って見る。
本物の機械のように出来る。
（写真はありませんが、この頃は4号機位かな？）




今まで上手く行かなかったのは、回転が足りなかっただけだ！

気を良くした私は、更に回転を上げる為に「トルクチューン2」に変更。回転もさることながら、トルクが上がるのでザラメの片寄りに強いぞ！
（ミニ4駆を知ってる方は①で既にトルクを使っているのはバレているでしょうが、ここで対策したように書いています）

後に「アトミックチューン」や「レブチューン」も気になる。
(ミニ４駆が分からない人ごめんなさい)
「アトミック」や「レブ」を超して「ライトダッシュ」を使ったが、「トルクチューン」の勝ち！
やっぱり偏心しているから、トルクが大きい方が回れるね！
「アトミック」や「レブ」ではダメですね。

「ハイパーダッシュ」や「ブラズマ」も試して見たいが、仕様書にある「園児向け」では無いし、二次電池やモーターの稼働時間に影響するだろう。
よって、モーターはトルクチューンに決まり！
まだ試していませんが、次回モーター変更する際には、少しトルクが上がるので「トルクチューン2モーターPRO」にすると思います。

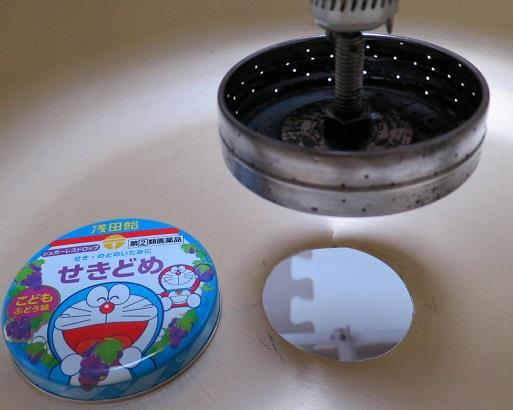

家のゴミ捨て場に「浅田飴の缶」が捨ててある。
これは良い形の缶だ！
回してみると、シーチキンの缶をはるかに超える性能だ！！！！

早速、綿菓子を作ると雑な温度調整でキメ細かい綿菓子が出来る。
やはり、回転（周速）が高い事が良い結果となる。




ここまでくれば、骨格だけで完成になる。

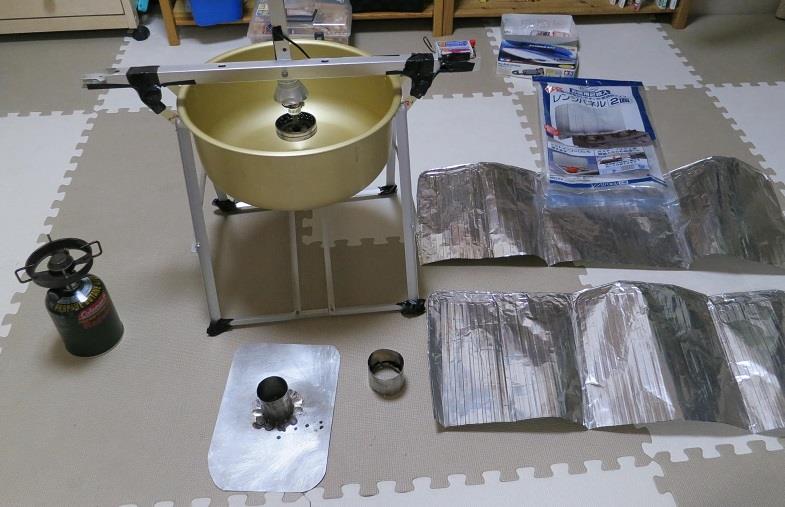

アルミのアングル材と鍋で、フレームと桶を作り完成。




近所の子供にモニターをしてもらい、熱源から窯までのダクト（ヒートパイプと私は名付けた)がむき出しだと、ここで出来た綿菓子が溶かされて、絡まったり割りばしから綿菓子を奪う事が分かったので
二重（ヒートガードと名付けました）にして、ヒートガードの表面温度を１５０℃(ザラメの融点)以下
にします。
モーターと窯の接続部に綿菓子が絡むと故障するのも分かったので、モーターガードを付けました。




こんな感じで、綿菓子が出来ます。
https://www.youtube.com/watch?v=9mu5jdGFErM




【構成部品の説明】

窯：
株式会社浅田飴　浅田飴子供せきどめドロップ（ぶどう味）
http://www.asadaame.co.jp/products/medicine/kodomosekidomeg.html
が、現在試した物の中では、ぶっちぎりで高性能！！！！
板厚が厚いのでブレないし、肉厚により温度が保てるので安定した釜温度を保てる。

次に良いのが、シーチキン缶
浅田飴に比べ、肉厚が薄いので少しブレやすく、温度管理が少しシビアになる。

穴の径はあまり試していませんが、私はφ0.6ｍｍの穴を空けています。
「穴径が大きいと、べっこう飴になる」と言う方がいますが、これは周速が遅いか、暖める温度が高過ぎです。

穴数は20個も空いていれば良いです。多くても問題ありません。

穴位置は、人によっては「下から２０㎜は穴を空けない方が良い」と言っている方が居ますが、それは周速が足りないだけです。
周速が出せていれば、下部から０㎜～３０㎜まで自由に開けて下さい。

窯と桶の底面距離は、ある程度高さが無いと、綿菓子の山が釜の近くに出来てしまい、釜に絡み付いたり、園児が割りばしで、釜を突っついて故障の原因になる。



桶：
カインズホーム製のアルミ鍋
http://www.cainz.com/shop/g/g4936695050302/
Φ３６０㎜　１７８０円
今の私の技量では、このサイズ（鍋半径-釜半径）が綿菓子の直径になる。
もっと大きい桶ならば、夜店の大きさの綿菓子が作れる！



フレーム：
アルミアングル８００円位かな？



熱源：
もう、３０年使っているEPIgasコンロ



ザラメ：
茶色でも白でも良いです。
ただし、ザラメ種類に合わせた火力の調整が必要です。

１回に15ｃｃ～20ｃｃのザラメを入れられます。
茶色ザラメだと、白ザラメに比べ釜が焦げやすいです。
メンテナンスサイクルが、短くなります。



モーターマウント：
耐震ゲルが無いと、ブレが酷い。
多くの人のように、窯を手で持っていれば、最高のサスペンションになりますが、固定は難しいです。
