ds6のクラッチ、
①SR400スプリング

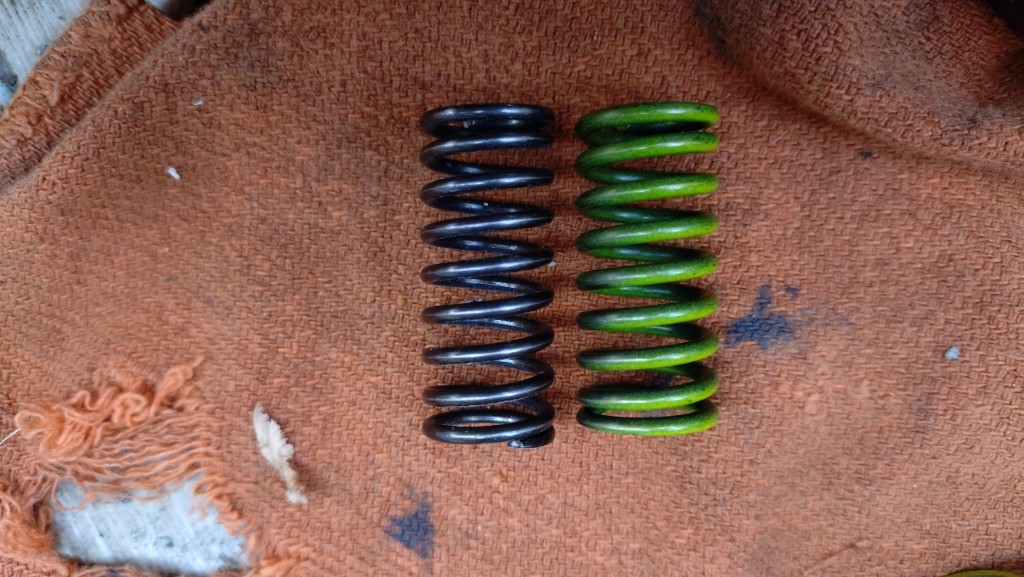

左が既存、右SR
長さほぼ同じで39mm、線径は既存は2mm、SRは2.3mmのようで巻数も少ない。
ちなみにds6のスプリングの長さはパーツリストでは40mmなので、現物は1mm縮んでいます。

SR用スプリングを利用してクラッチ単体、いわゆるクラッチボスとプレッシャープレートで組むも滑りました。

②RD250スプリング
純正

左が既存、右RDで、線径2.3mmのようで、長さは37mm程と短い。

こちらもクラッチ単体で組み付けるも滑りました。
別の方のブログでこのスプリングを取り付けるもクラッチが重たくてとても乗れたものではないとのに記事がありましたので、滑ること自体があり得ないので、原因は既存のスプリング以外に問題があるのではと思いました。

悪あがきで、バラす前に７枚付いていたプレートとフリクションの内、プレートを１枚追加してみることにしました。
プレッシャープレートとドリブンとの擦れ跡がありましたので、７枚付けるとクラッチを切った際に奥にプレートが当たるのは間違いありません。
隙間はザックリ採寸してみると6mmでした。これでは、フリクションとプレートを各１枚追加すると隙間が無くなるので、今回は、プレート１枚だけ追加しました。
リストのNo7のプレートで他の複数あるプレートより厚みがある（2mm程度）ものを奥側No3のプレッシャープレートの手前に入れました。

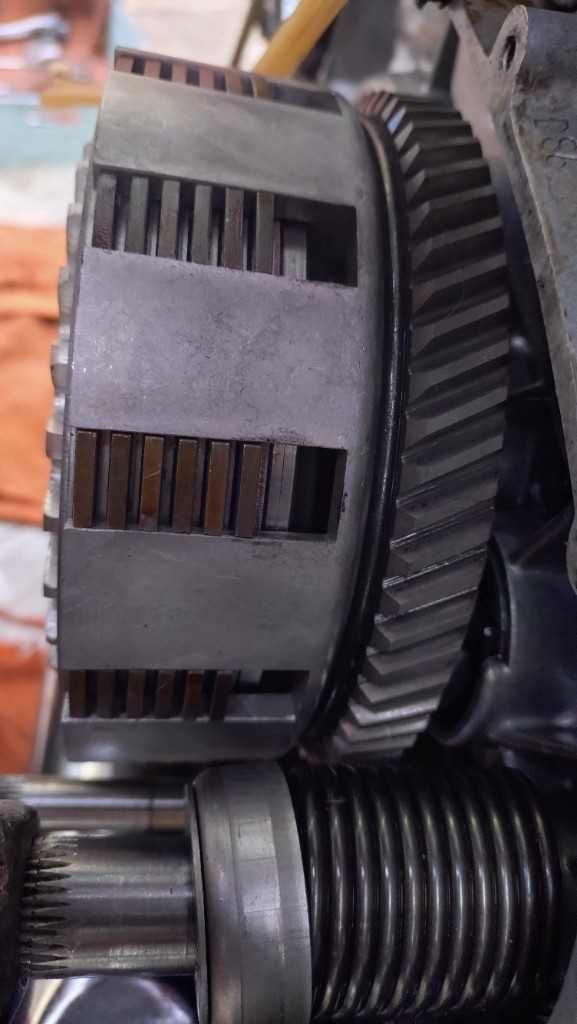

下記画像の右端の5ミリ程のプレートが奥側のプレッシャープレートで、その左側に追加しています。殆ど分からない画像です。

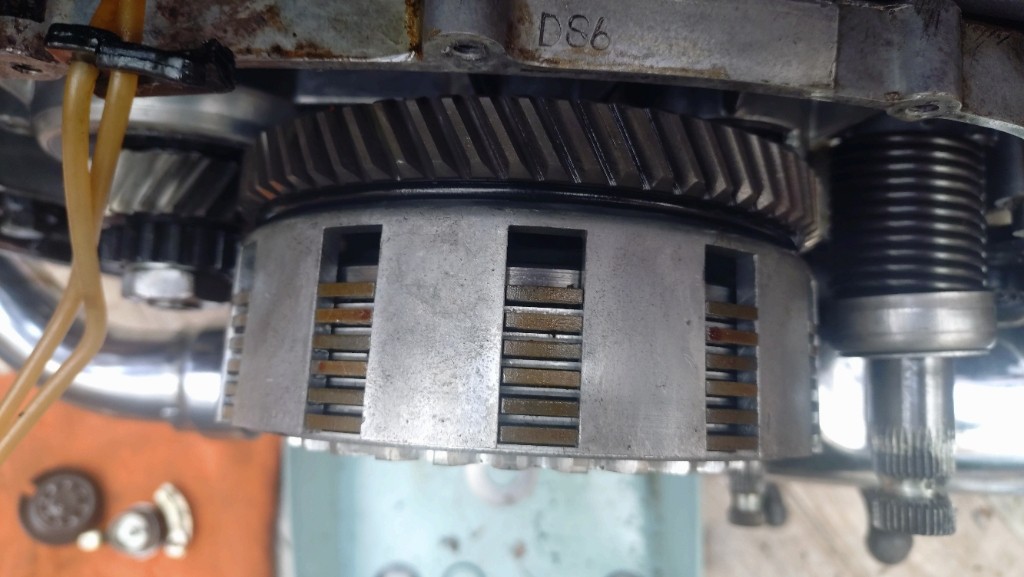

真上から見ても分かりにくい


結果はと言うと、何と滑りが無くなりました。

何故なんでしょう？？
物理的にはプレートやフリクションのトータル的厚みが増すことで、スプリングをプレッシャープレートで余計に縮めて組み付ける事になるので、各プレートがくっつく力が増すことは分かります。
しかし、小さい方のプレッシャープレートをネジ止めし始めた際にあまりネジを締め込まない段階で全く滑らなくなりました。
これは厚みが増した事では無く、単にプレートが１枚追加された事によるものだと思われます。
だとすると、元の奥にあるプレッシャープレートの面が歪んでいてフリクションプレートとの接地面積が少なく圧着し難かったとか？？
そこにプレートを１枚追加したので、フリクションプレートとビッタリひっつく感じになったとか？？

よう分からんけど、

仮組みしてクラッチケーブルやチェンジペダルを取り付け、レバー握って色々確認したけども、問題なさそうですので、今後はオイルポンプホースの交換、ポンプ組付け等を行い、本組みに進んで行きたいです。

ヤマハds6購入後、クラッチの違和感あるも乗っていましたが、切れ難いし繋がる時にひっかかる感じがあり、レバー側の調整が殆ど効かない状態でした。

さて、クラッチバラしてOHすべく、部品をあちこち検索して調達しました。幸いフリクションプレート、クラッチプレートは純正があり、クッションリングもRD250用で純正新品がありました。
クラッチボスやプレッシャープレート等は提供終了で確保出来ず。

まぁ、それより分解してみると、フリクションと、プレート、クッションリングがそれぞれ１枚多い状態で７枚セットされていました。

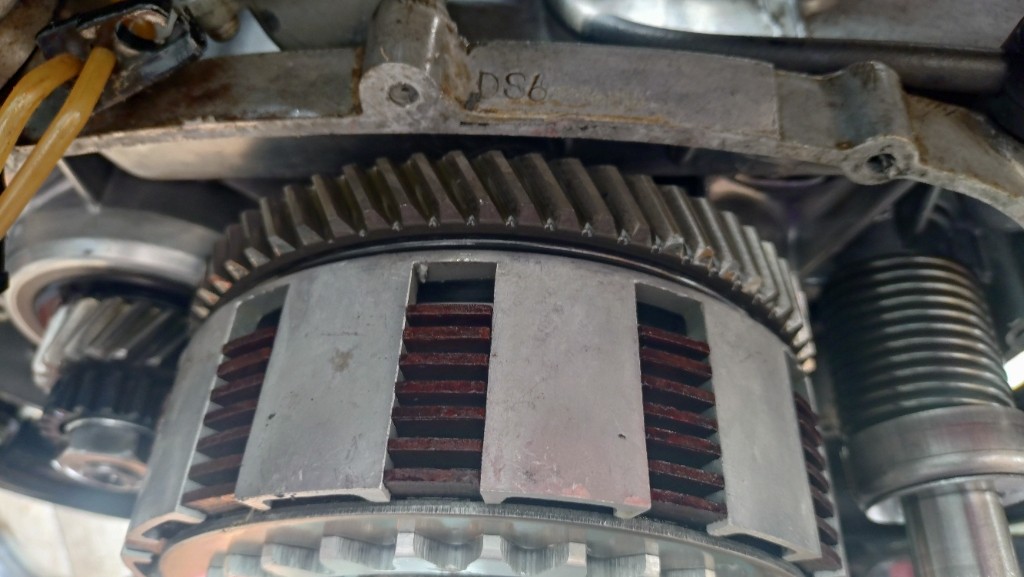

その後、細かい悪戦苦闘はありましたが、新品に組み換え後は以下の画像のとおりで、プレートは各6枚です。



その後、カバーやクラッチケーブルなどを仮組みして操作してみると、クラッチが繋がっていない状態（滑ってる）でした。



その後も、クッションリングの取り付け方が悪くてプレートの隙間に空間が出来てないか確認のため再度バラして慎重に組み上げたものの、滑っています。

素人考察
①スプリングがヘタリ（短くなり）きっている。

①のため、プレートを１枚増量させて、プレートをきつく抑えられるようにしていた。
　しかし、ワイヤー引っ張ってプレッシャープレートを押す構造は元のままなので、押し幅には変化が無い訳なので、プレッシャープレートを押しても枚数が多いとプレッシャープレートの動き幅が少なくてクラッチが切れにくかったと考察しています。
また、繋がる時のガクガクするような違和感はプレートの戻る時にスプリングの力が弱くてスムーズに戻らないからかと。

②プレッシャープレートが純正では無く、スプリング取り付け部が長い

②の可能性も無くは無いが、、①の可能性が高いと想定して、現在、ds6のスプリングを調達中です。
とは言っても廃盤なので、試しにRD250用の純正新品とSR400の中古を注文し、納品待ちです。

線径2mm、長さ40mmの物が必要なのですが、他車種の物を検索してもサイズ表記が無くて、流用可能か全く判断出来ずに困っています。

プレッシャープレートも今の物が純正か調べるためにも中古が入手したいところですが、ヤフオクでも全く出品はありません。

今後も、このクラッチが滑る現象を如何にして止められるか、、
スプリングだけが原因なのか？？

少しづつしか進みませんが、所詮は年寄りが好きで買ったバイクの整備なので、まぁ焦らずやらないといけませんね。


では、作業頑張ります😀
