9代目 の 時から キースロットLED照明 の
　D・I・Y作成&取付 を 考えていましたが
　　ずっと 先延ばし に していました …
　
今回、やっと 重い腰を上げて
　10代目 に キースロットLED照明 を
　　D・I・Y作成&取付 することに …
　
それでは そんな D・I・Y キースロットLED 導入 の 模様 を （画像）で ご紹介
（実は … 思わぬ苦戦の連続 でした …）

　(左)　調達したパーツ の 紹介 から
　　　　LED照明 は エーモン ワンポイントLED　　　品番：1806
　(中)　電源取り出し には ミニ平型ヒューズ電源20A　　　品番：E513
　(右)　それでは 作業開始！　　　まずは 助手席側ダッシュボード下側のパネル を 取り外します
　　　　パネルの下側①A から 上側①C に向かって順番に 手前に引っ張って クリップ を 外します
　　　　次に 2箇所のフック を 外すために ②左に少しだけずらせば パネル は 外れます

　(左)　パネル は 14箇所のクリップ（黄〇） と 2本のフック（水色〇） で 留まっています
　　　　こと細かく解説 してるのは 同胞の皆様への親切心 ではなく、あくまで 自分の備忘録 として
　(中)　これが 10代目 の ヒューズボックス
　　　　10代目 は 4種類ある A110のヒューズボックス のうち タイプⅡ-C でした
　(右)　検電テスタ で 都合の良いヒューズ を 探します … が 見つからず …
　　　　お目当ては ロック解除でON となり、ロックするとOFF になる マルチファンクションタッチスクリーン の
　　　　ヒューズ だったのですが、なんと！ そこは 常時電源のヒューズ でした … 挫折！
　　　　どぉやら ヒューズを通った後 に 制御ユニット で 通電コントロール してる模様 です …

　(左)　あきらめて 本件廃案 … と するところだったのですが、スイッチ付けりゃ イイんじゃね？ … と 閃きます
　　　　探しあてたパーツ は エーモン ステルススイッチ　　　品番：3230
　　　　静電容量の変化 で スイッチ が ON/OFFする … らしいすよ（若干オカルト系？？？）
　(中)　要は パネルの裏側 に 取り付け、パネルの表 から 手をかざす と スイッチ が ON/OFFする … と
　　　　（ほぉら、やっぱ オカルト系 じゃん … 違）
　(右)　方向性は決まった ので 制作開始ぃ～

　(左)　こちら 配線完了の図
　(中)　念のため 机上で確認 すると … 本当に 手をかざす と スイッチ が ON/OFFします
　　　　（だっ … 大丈夫か？ エクソシスト や オーメン）
　(右)　オカルトは怖い が 覚悟を決めて 取付開始！
　　　　電源 は ヒューズ 23番：自己診断ソケット/オーディオ/マルチファンクションタッチスクリーン から 取ります

　(左)　アース は ココ に 友締め　　　ちなみに、このへんのネジ は トルクスT20 でした
　(中)　LED照明 は キースロット奥 に 貼り付けます
　(右)　完成の図 （オカルトスイッチ は 見事に機能 してます …）
　
とりあえず … 実用に耐えうる状態 にはなりました …
（D・I・Y キースロットLED の パーツレビュ は コチラ）
　がっ！ … これはあくまで 暫定仕様 …
本来であれば マルチファンクションタッチスクリーン と 連動して
　ON/OFFしてくれるのが 理想です
　
しかしながら … マルチファンクションタッチスクリーン への
　電源 を 見つけ出すのは ほぼ無理！
結局、暫定仕様 が 恒久仕様 となってしまう 予感 です
　
それでは！

10代目 に GO！BADGE で 着けている
　ALPINE CARS FAN CLUB JAPON の
Club Sticker は 9代目 から 受け継ぎました
　
しかしながら Sticker部分 は 風雨に さらさて
　若干くたびれて きてしまっています …
そこで GO！BADGE 取付方法 を update し
　Club Sticker を パリッ…っと させることに
　
それでは そんな GO！BADGE 取付方法 update の 模様 を （画像）で ご紹介

　(左)　Club Sticker と GO！BADGE の 構成 です
　(中)　風雨にさらされ クニャ…っと なってきてしまった Club Sticker …
　　　　ステッカー表面 に 直接 風雨があたらないよぉ 一工夫する ことに
　(右)　見つけたのは アクリル板 を 加工 してくれる アクリル工房（共立プラスチック制作所）

　(左)　ここは サイズ調整無料 なので、厚さ2mm、直径100mmの丸板 を 購入 し、
　　　　GO！BADGE に 合わせて 75mm に サイズ調整 してもらいます
　　　　ちなみに、保護紙を剥がす のに 苦労 しましたが、
　　　　生成AI に 聞いたら 「ぬるま湯に漬ける」 と 教えてくれました …
　(中)　これは 仮組み してみたところ
　　　　車体に取り付けて GO！BADGE を ギュッ…っと 締め付ければ Club Sticker も パリッ…っと するはず
　(右)　装着完了！　　　目論見 どぉり Club Sticker も パリッ…
　
… ってことで、ALPINE CARS FAN CLUB JAPON の Club Sticker を
　再び パリッ…とさせることに 成功 しました！
　
次なる D・I・Y update は 既に 計画進行中 …
（例の キースロット を LED で 明るくし、暗くても キー を 差し込み易くする やつ です）
　でも 電源を取る ヒューズの選択 で 苦戦中 …
　　（だってさぁ … 常時電源 だと 消えないし、ACC電源 だと キーを差した後にON なので 意味ないでしょ？）
　　　どなたか ご教示 いただければ 幸い です！
　　　　　（ちなみに、10代目 は 4種類ある A110のヒューズボックス のうち タイプⅡ-C です）
　
それでは！

現行 の ALPINE A110 は
　装備している ミラー は サイズの制約 から
　　若干視認性 を 犠牲 にしている …
　
9代目 では ワンオフ ワイドミラーを装着 して
　視認性確保 に 成功 したので、
　　10代目 にも ワイドミラー を 装着 することに
　
それでは そんな ワンオフ ワイドミラー 装着 の 模様 を （画像）で ご紹介

　(左)　装着 は 鎌倉 十二所 の cCc シー・スリー　　　4年ぶり の 訪問 です
　(中)　3月中 に 事前に訪問 し、サイズ確認 と 仕様 を 決定していた ミラー が完成！
　　　　前回との違い は ミラーの素材 が 薄いブルー の California Blue から
　　　　若干青色の濃い Moon Night Blue になったこと
　　　　でも 想ったほど 濃い青 ではなく 丁度良かった です♪
　(右)　それでは 装着 していただきましょ～

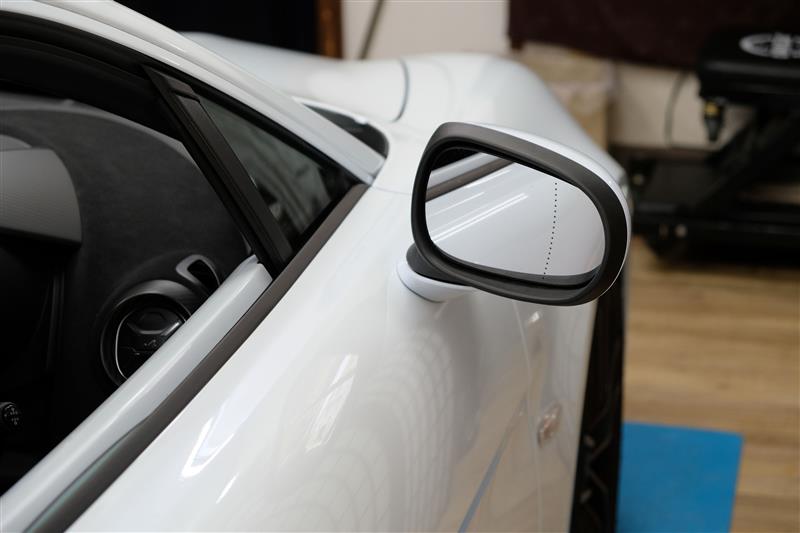

　　　　こちらは、純正（右）ミラー です　　　　複合局面 1,450R＋ 相当 です

　(左)　純正ミラー に 作っていただいた ミラー を 装着 する 下地生地 を 被せます
　(中)　そして、こちら が cCc製 600R（Moon Night Blue）
　(右)　こちらは 装着完了した （左）ミラー 600R です
　　　　ちなみに 純正（左）ミラー は 1,250R でした
　
… ってことで、9代目 で 成功したパーツ を トレース してゆく 10代目
　だいぶ 好みの仕様 に なってきました ♪
　
納車から 1ヶ月半 で 未だ 走行1,000km に 到達しない 10代目 …
　終のクルマ として じっくりと 仕上げて行きたい と 想います
　
それでは！

10代目 は A110 後期型 となり
　マルチファンクションタッチスクリーン が
Android Auto対応 になったことから
（Apple CarPlay にも対応してます）
　まずは 純正ナビ を 取り付けずに
Android Auto の 実力 を
　試してみる ことに しました
　
※：7代目・8代目 の NAVI は iDrive だったし、9代目 では 納車時 に オプション設定 してました
　
それでは そんな Android Auto 実験 の 模様 を （画像）で ご紹介

　(左)　Android Auto で ナビと言えば Google Map です
　　　　しかし 平面地図 では ノースアップ しか対応せず …
　(中)　ヘディングアップ が 可能なのは 鳥観図 のみ …　　　
　　　　空飛んでるわけじゃないんで しっくりこない …
　(右)　ちなみに、目的地を設定 すると … こんな感じ
　
うぅ～む … Google Map は あくまで Google Map で
　NAVI では なかったです …
諦めて 純正ナビ（30万円もする！）を 買うしかないかぁ … と 考えていたところ
　スマホ に auカーナビ の 広告 が …
まぁ … ダメ元 で 試してみる ことにしました

　(左)　使ってみると auカーナビ は 使い慣れた 平面地図 で ヘディングアップ ができます
　(中)　目的地設定 は スマホ から …
　　　　うぅ～む … これは 慣れる しかないか？
　(右)　目的地設定 で 音声案内中の画面 は こんな感じ
　　　　ほぼ 普通のナビ ですね

　(左)　首都高の下 を 走行 すると 周囲の暗さ から 夜間画面 を 確認 できました
　(中)　これは 4G LTE 通信時
　(右)　こちらは 5G 通信時
　　　　結局、auカーナビ は プレミアムコース￥990/月 を 契約 しました
　
auカーナビ が 使える ことがわかったので
　この際 Car Wi-Fi を 導入することに …

　(左)　用意したのは Pioneer の 車載用Wi-Fiルーター DCT-WR200D
　　　　通信 は docomo in Car Connect を使い LTE使い放題！
　　　　docomo in Car Connect の契約 は １日（24時間）￥550・１か月（30日）￥1,650・１年（365日）￥13,200
　　　　が 選べるので １年契約 にしました
　(中)　電源 は シガーソケット に USBシガーチャージャー を 経由して 本体に接続 します
　　　　付属のUSBシガーチャージャー は 一応 カーボン柄 …（w
　(右)　A110のセンターコンソール（下）に 本体を設置 すると こんな感じ
　　　　A110のシガーソケット は センターコンソール最後部 にあるので、付属のUSBケーブル は 余りまくり …

　(左)　そこで、もっと短い USBケーブル を 導入することに
　　　　用意したのは SUNGUY の USB A to USB Cケーブル 0.3M（グレー）
　(中)　付属のUSBケーブル と SUNGUY の 0.3M を較べると … こんなに 長さが違う！
　(右)　ケーブル を 交換 すると こんな感じ に スッキリ しました♪（ちょっと ギリギリ杉 かも …）
　
… ってことで、NAVI問題 が 解決した10代目
　これからは 主力戦闘機 として
　　Garage Lifeの主役 を 担っていただきましょ ～
　
それでは！

7代目以降 の 主力戦闘機 は
　被弾 しないように 強固なコーティング を
　　施工 してもらっている
　
とくに 8代目・9代目・JCW号・N-ONE号Ⅱ の
　コーティング は より 被弾防止効果の高い
　　ダブルコーティング を 施工 してもらっている
　
そこで、就役直後 の 10代目 にも
　被弾防止効果の高い ダブルコーティング施工 と
　　併せて、ステルス性の確保等 の 必要装備の装着 を 行うことに …
　　（歴代コーティングblog ： 7代目、8代目①、8代目②、N-ONE号、JCW号、9代目、N-ONE号Ⅱ、哨戒機P-2）
　
それでは 施工と装着 が 完了した 10代目 を （画像）で ご紹介
　
まずは ダブルコーティング施工 から

　(左)　今回 も アシュアランス の 伊藤さん に 施工 していただきました
　　　　まずは フロント から　　　青 が 濃くなり デロデロ感 が 出てきました♪
　(中)　こちらは リア　　　フェンダーの盛り上がり が ダイナミック に 伝わってきます
　(右)　ホイルコーティング も 施工 してもらったので、艶やかになり ブレーキダスト洗浄 も 楽できます

　(左)　それでは ダブルコーティング による 10代目 の 全体像 を …　　　まずは 前方真正面 から
　(中)　続いて ナナメ横 から
　(右)　最後に 真後ろ から
　
続いては 必要装備の装着 を …

　(左)　必要装備① は レーダー&レーザー探知機　　　用意したのは ユピテル の YK-3000
　　　　Kバンド探知性能 が up した 2ピースセパレートタイプ です
　(中)　モニタ は いつもこの位置（黄〇部分）に 設置 したかったのですが …
　　　　後期モデルのA110S は ダッシュボード が マイクロファイバー製 で 取り付け不能 …
　(右)　そこで、センターモニタの上 に 設置してもらいました

　(左)　レーダー&レーザー受信部 は 定番 の 運転席側ルームミラー横 に
　(中)　必要装備② は 9代目 でも 導入した TECH PERFORM の アイドリングストップ反転キット
　(右)　これで アイドリングストップ を キャンセルし忘れても 安心 です
　　　　突然エンジンが停止 すると ラテンの洗礼 を 想い出して 心臓が停まりそぉになります …

　(左)　必要装備③ は 主力戦闘機 に 初めて導入する ドラレコ
　　　　用意したのは ユピテル の SN-ST3300P（N-ONE号Ⅱ に 装備 したものと 同モデル です）
　　　　もちろん 直配線 にしてもらうので 電源直結コード OP-E1160 も 調達
　(中)　装着位置 は 助手席側ルームミラー横 に
　(右)　おまけ … ボディカラー同色 A110ペーパーウェイト も コーティング してもらえばよかった … 残念！
　
※伊藤さん の 作業blog は コチラ：必要装備編 コーティング編① コーティング編②
　
…ってことで、被弾防止効果の高い ダブルコーティング施工 と
　出撃 に 必要な装備の装着 が 完了した 10代目
　　来月には 春の信濃路 2025 に 出撃の予定 です
　
それでは！
