溶接用のアークが飛んだ時に自動的に暗くなる、めがねレンズが壊れていました。
一式買っても＄１５くらいですが、グラスだけだと＄５でした。
予備として２枚注文　簡単包装でしたが、無事到着。
中国　シンセンから１０日で届きました。

早速、無線機の取付ステーを作れる～

帰宅したら注文してた基台コネクターが届いていた。

外は薄暗くなってきてるが、待ちきれづに早速、ケーブルとコネクターの半田付け作業

できた～～♪

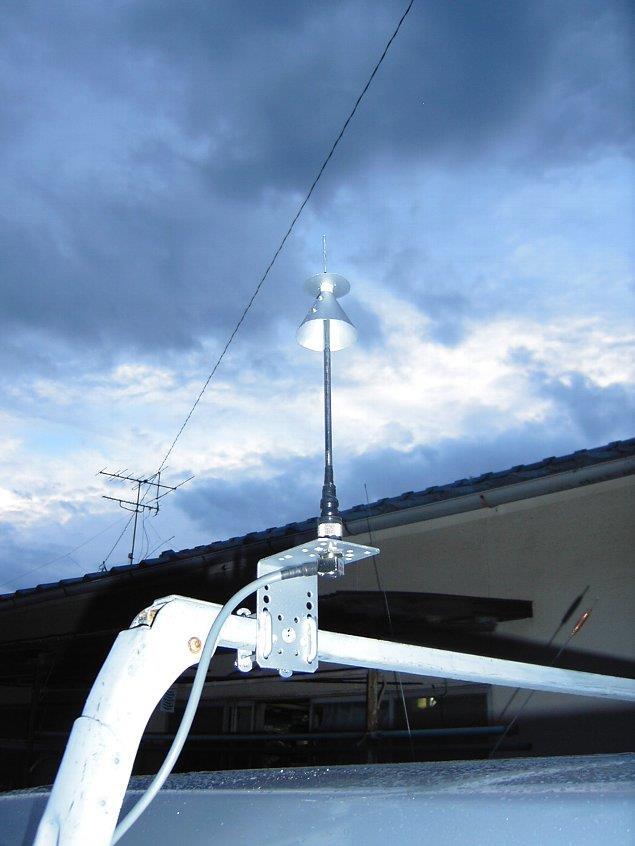

以前作っていた　ディスコーンアンテナ　です。

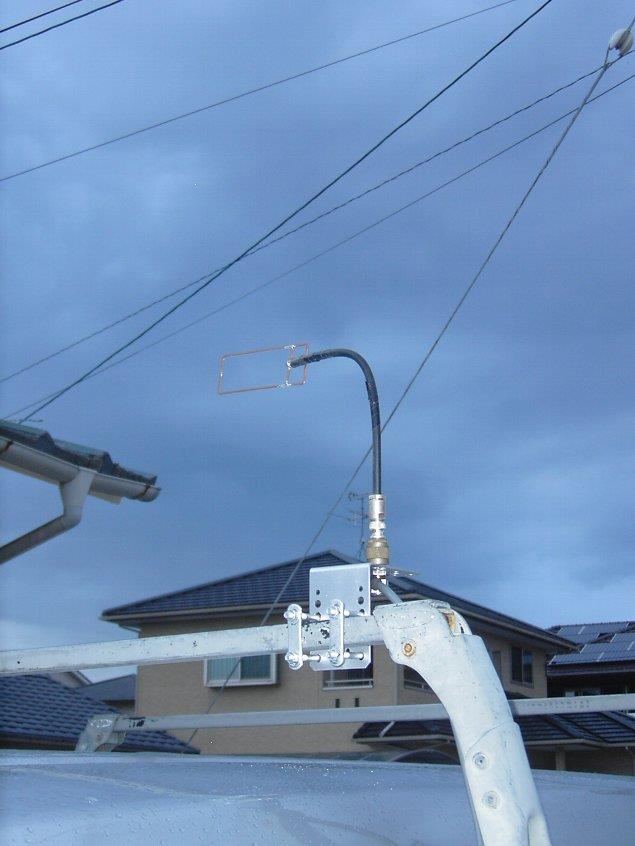

ヘンテナと言うアンテナです


トランシーバーの取付位置を思案中、ダッシュボードも満員　足元も狭いし　
しばらく、助手席に置いて、操作性と安全性の高い場所を考慮します

トランシーバの電源確保。ついでにレーダーとＧＰＳ、モニターの電源取り口をヒューズＢＯＸに変更

部屋でケーブルの加工　ギボシで並列３


通線状況　

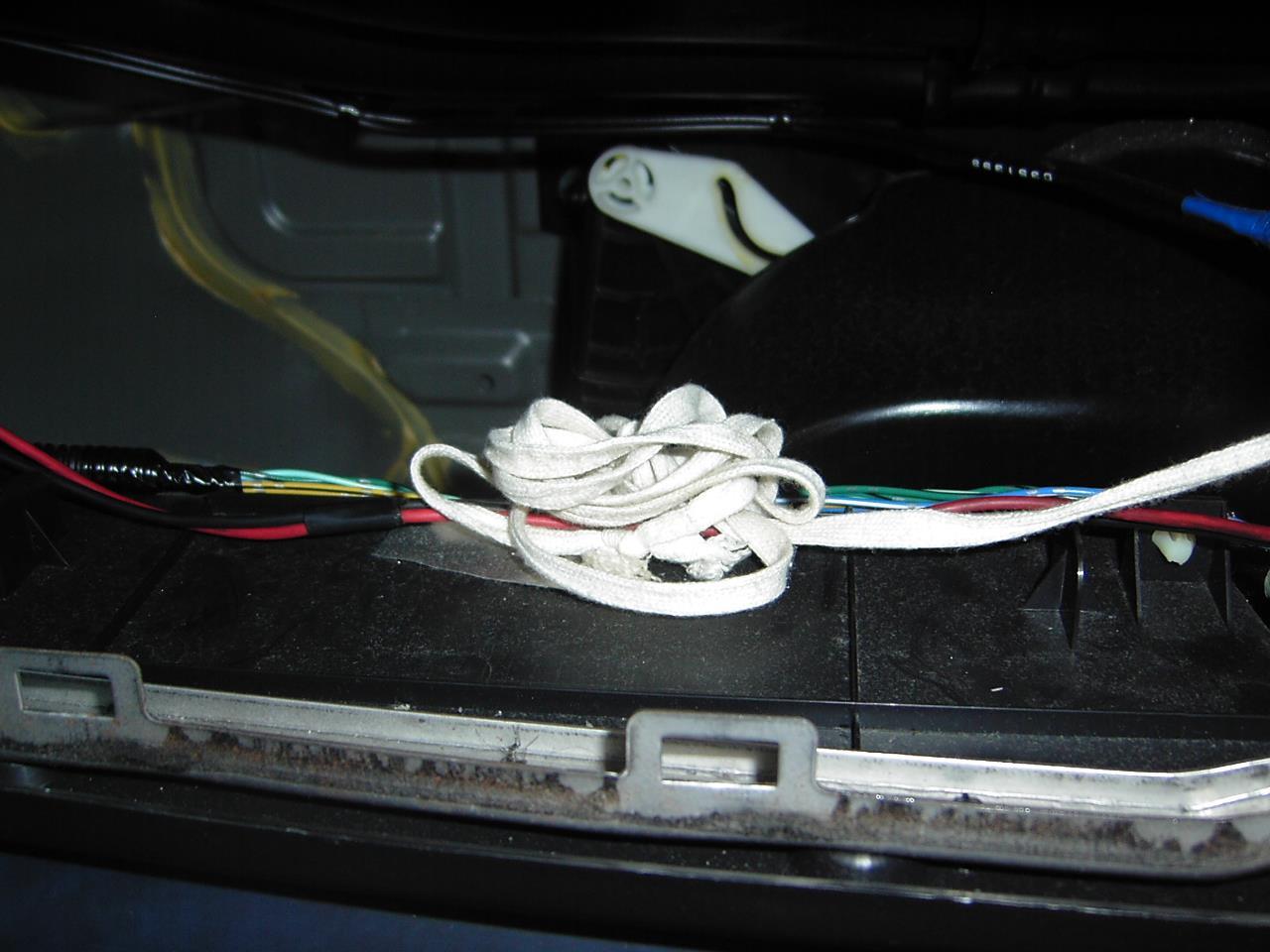

今後の事を考え　通線用の紐を残しておく。



作業中

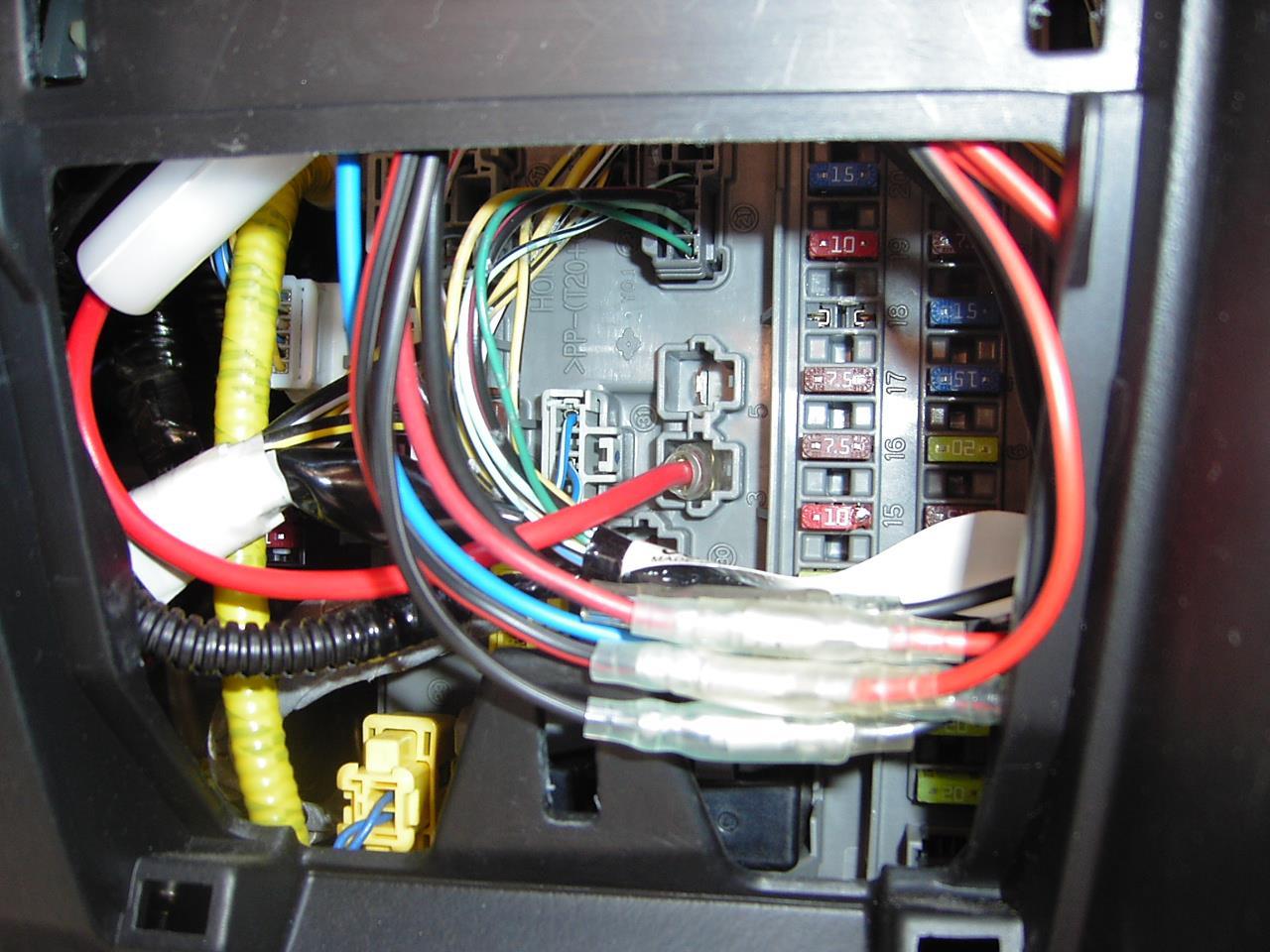

ヒューズボックスから電源取り出し
蓋に表記が無いけど、画像のこの端子がＡＣＣでした。

マイナス側も取付け


1200Ｍｈｚのアンテナケーブルを通線




まだ注文した基台コネクターが届かないので、本日はここまで～～
ケーブルを巻いて、収納

図面を見ながら、ピンの半田付け作業をシコシコと・・・
ＩＣＯＭで使わないパーツは撤去。　基板のプリントラインをカット

先ずは、コネクターの改造　ケーブルのピン位置入れ替え


基板内の回路変更

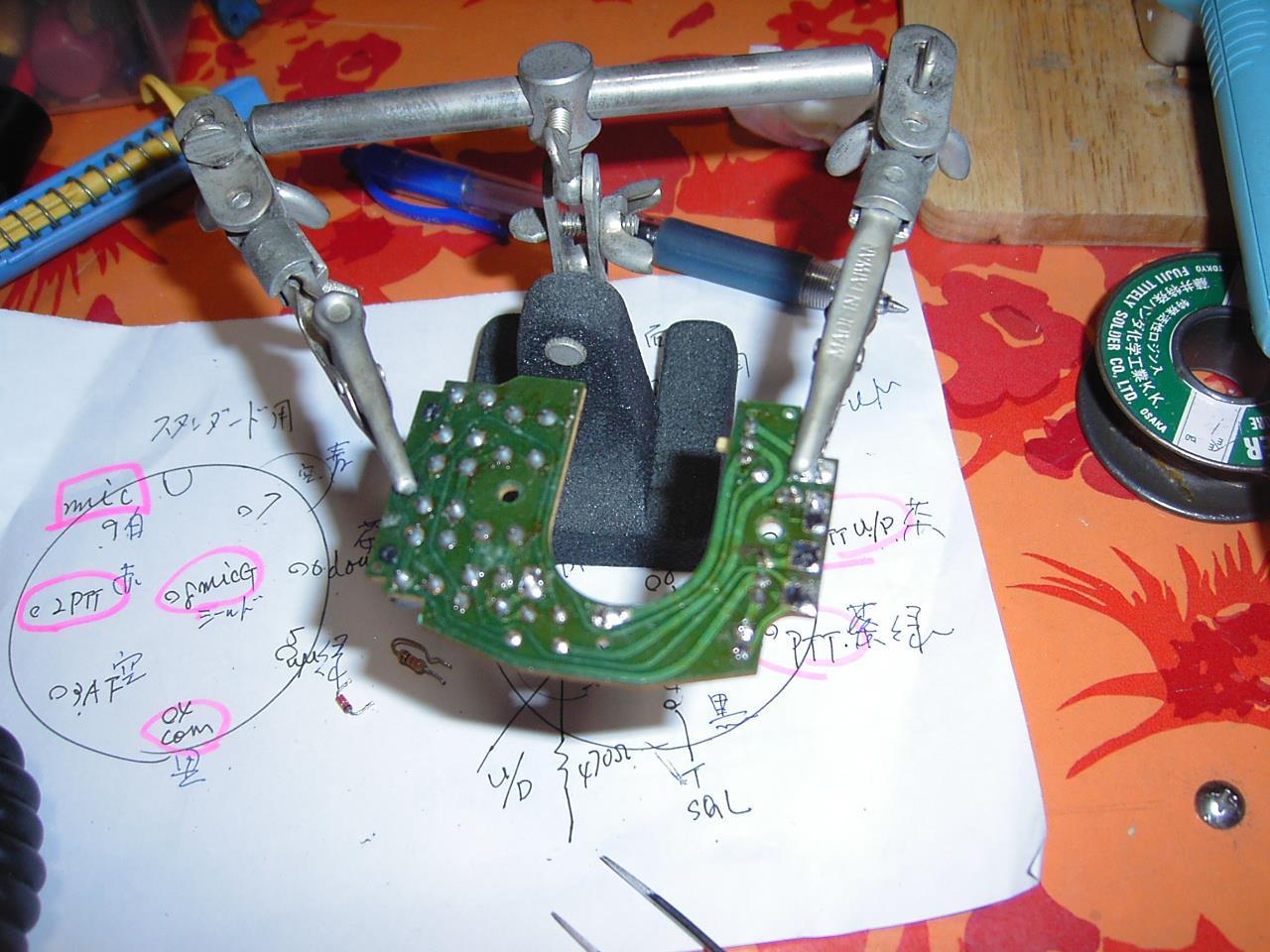

改造終了基板裏

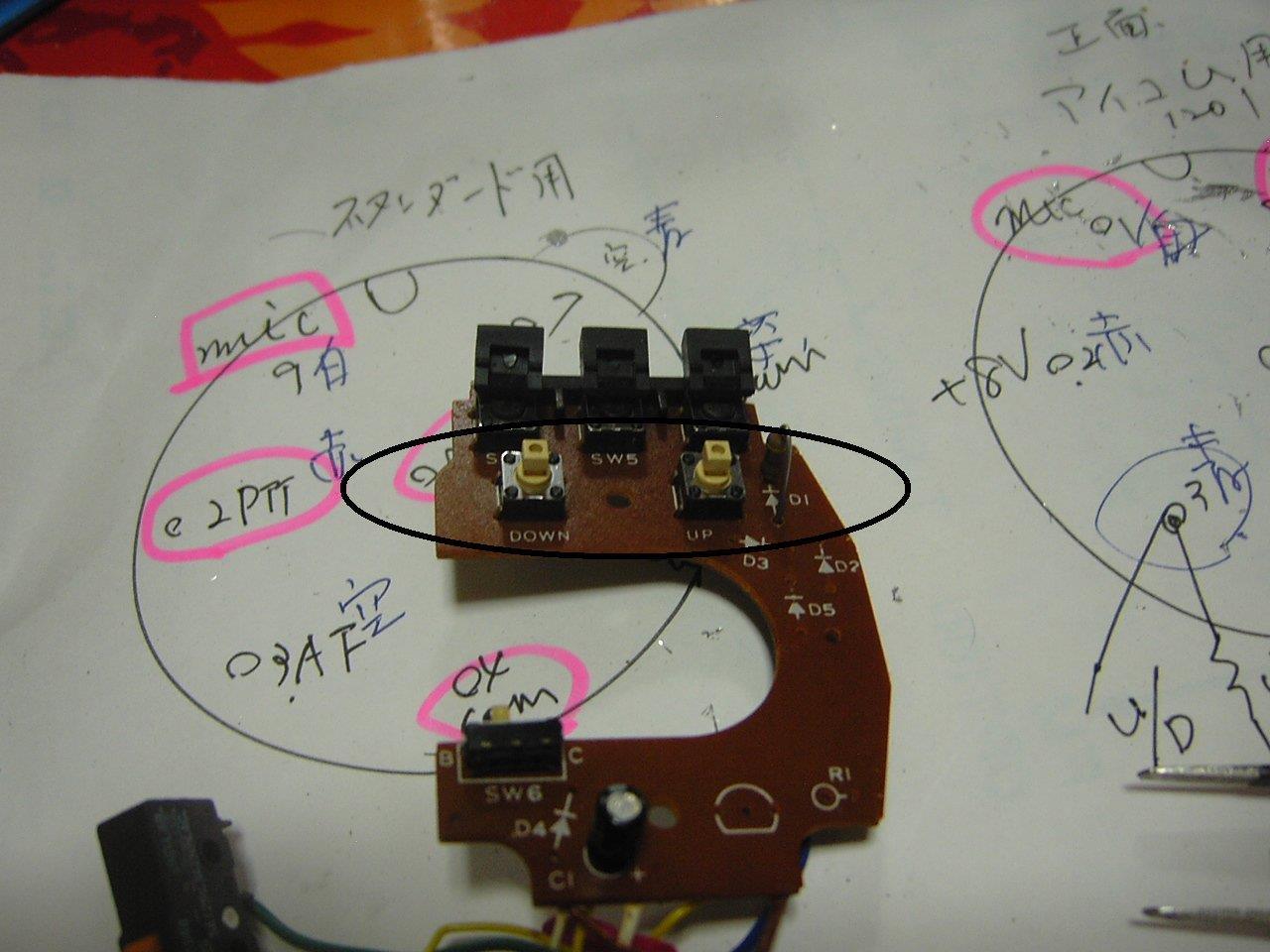

既存のアップダウン用、タクトボタンが接触不良だったので、別のタクトを流用


間違ってスタンダードの機器に繋がないようにシール張り。
テプラで、ＵＰ/ＤＯＷＮ用と　ついでにコールサインも

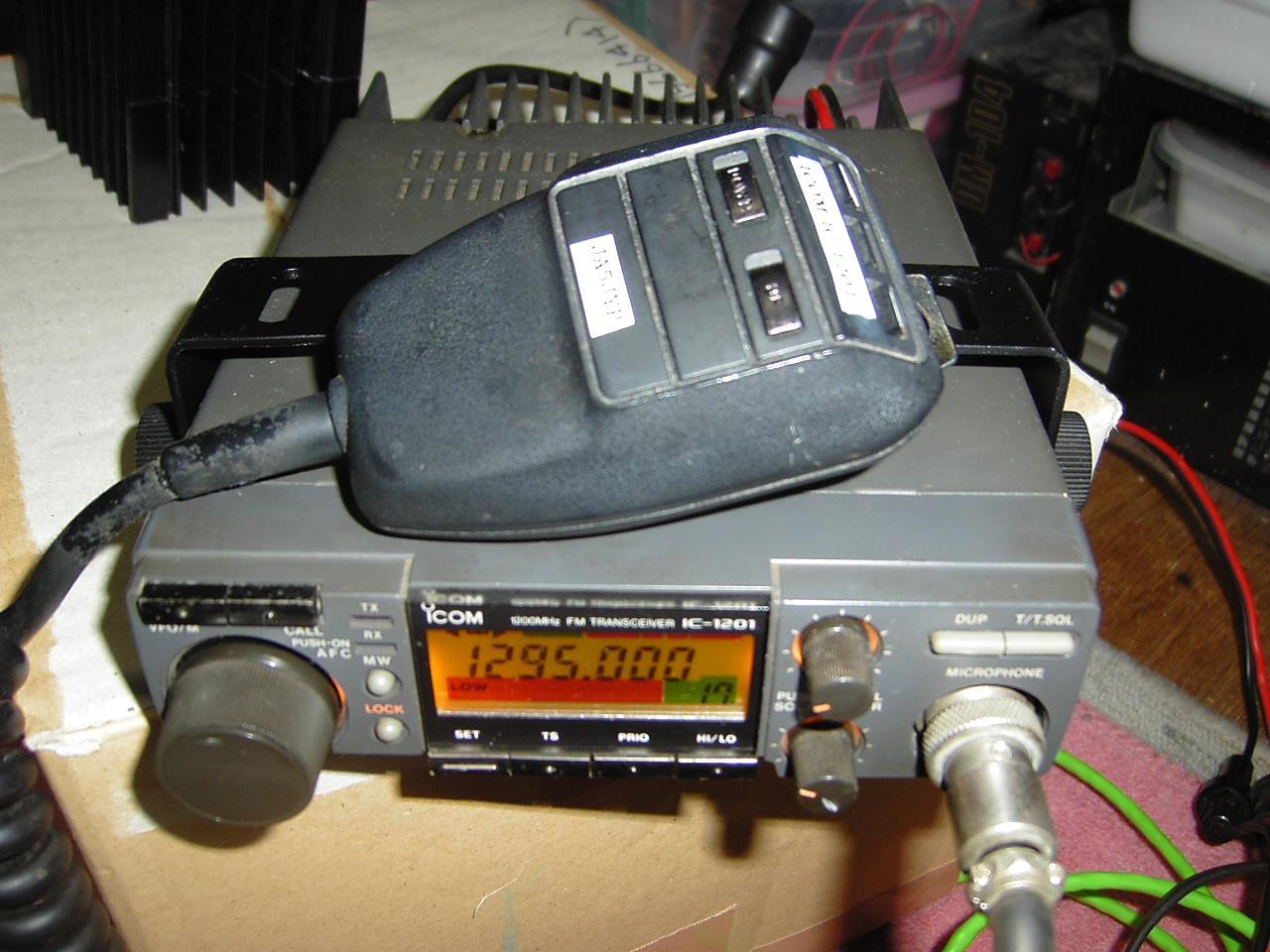

本体に繋げて動作テスト　　鳴合せもＯＫ

ジャンクのマイクを探してきたけど、ピンの互換性がありません。
スタンダード製


両メーカーのピン配置をＷｅｂからメモしてきました。
最低限、マイク回路とＰＴＴ回路さえ繋ぎ替えればＯＫなんですが・・・・・
図面見ながら、どうするか思案中。
・ピン配置で、同じなのはマイク入力のみ。
・ムービングコイルなので、＋８Ｖは要らん。
でも基板上トラが１石載ってるから、マイクアンプにするなら、＋８Ｖは要る。
・ＴＳＱ、これ要らんﾅ。
・ＡＦ出力要らん。
・マイクにＵＰ、ＤＯＷＮボタンが付いてるので、Ｕ／Ｄ回路も配線しよう。
　（抵抗値でＵ／Ｄを区別してるようです。ほとんど使わんのだけどな～！）



早く作業始めたいな
