完成してた中華キット　Xtal　チェッカー＆周波数カウンターの不満点を改造している。

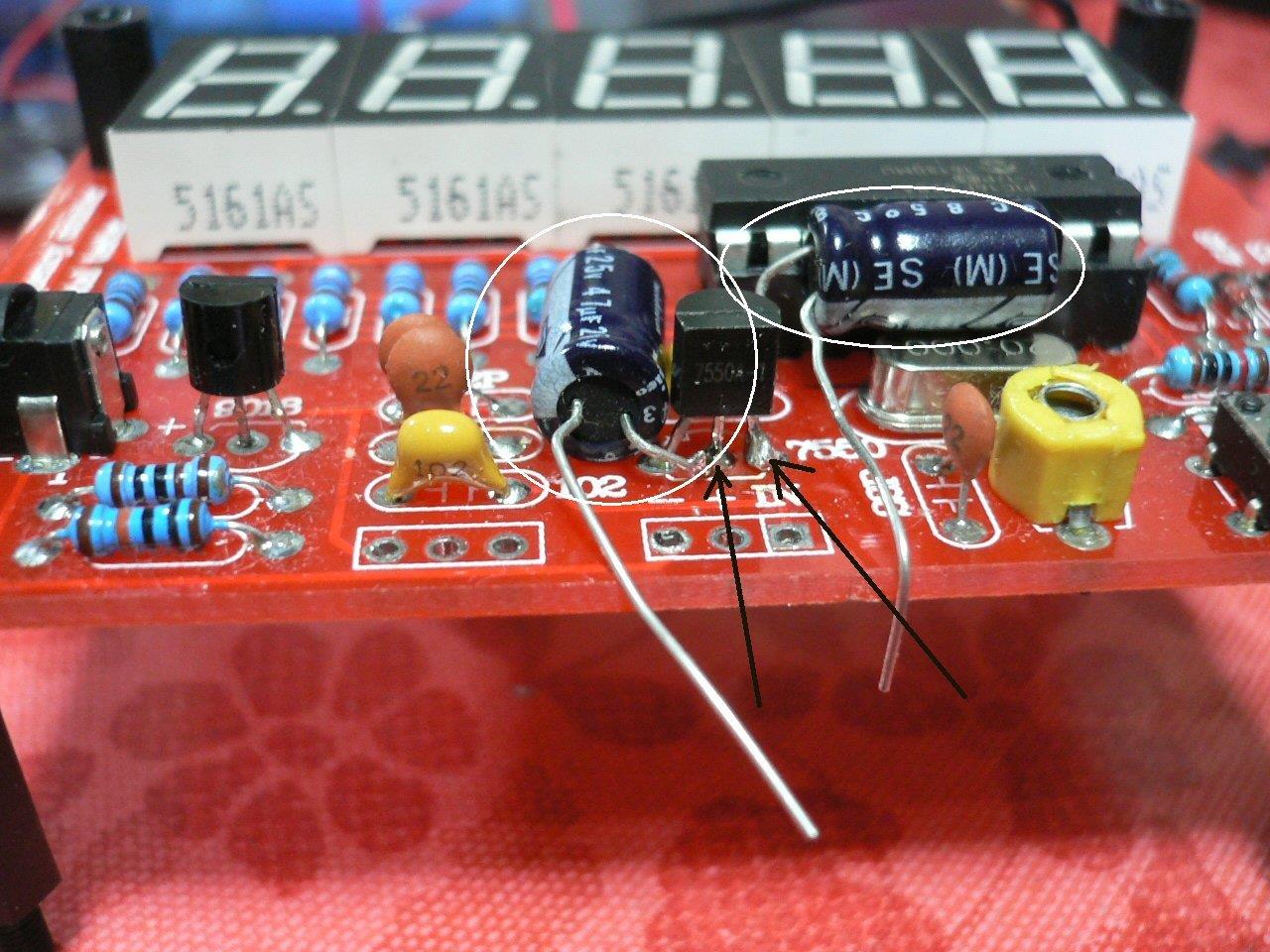

５V電源ICに電解コンを追加（完成後のチェックで気づいた。安価キットなんで使われてない）
パネルとスペースが無いので、基板の上面に乗せ、３端子レギュレータの足に半田付け


カウンターにプリアンプを追加　　HF帯くらいをカバーできればOK　トランジスタ2段で
・平行して組立ててたトランジスターチェッカーが　粗完成できてるので、早速、ジャンクトランジスターをチェック、　　この機器の詳細は後日、UPします。

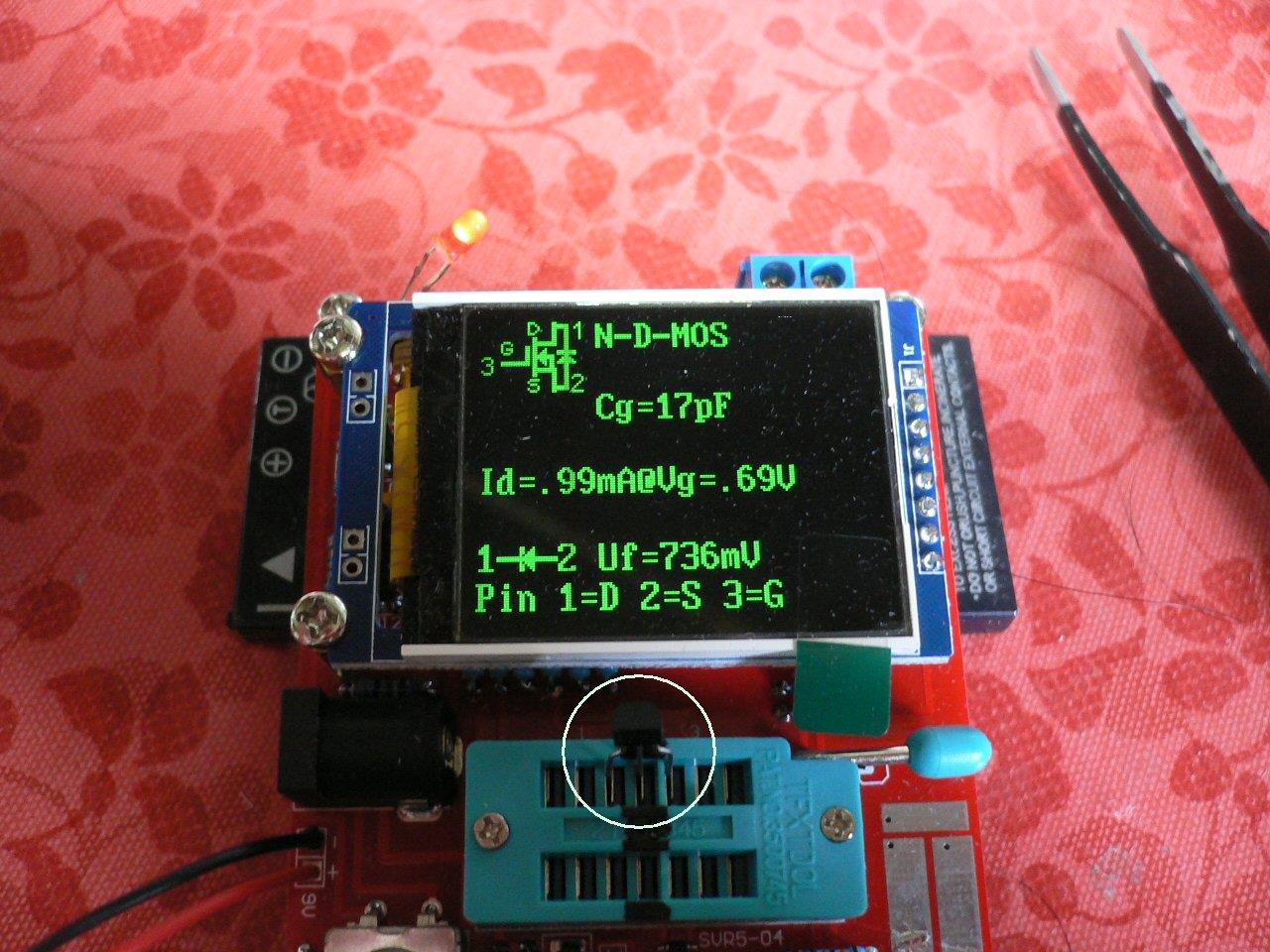

２SK241をチェックしている画像。


最初、基板で組んだがパーツの背丈でスペース内に納まらない、パーツを横に寝かせ空中配線
外付けにしたくないので、苦肉の策　　集積回路化？
　　

仮動作中　ジャンクTrのせいか３５Mhzまでしかカウントしません。

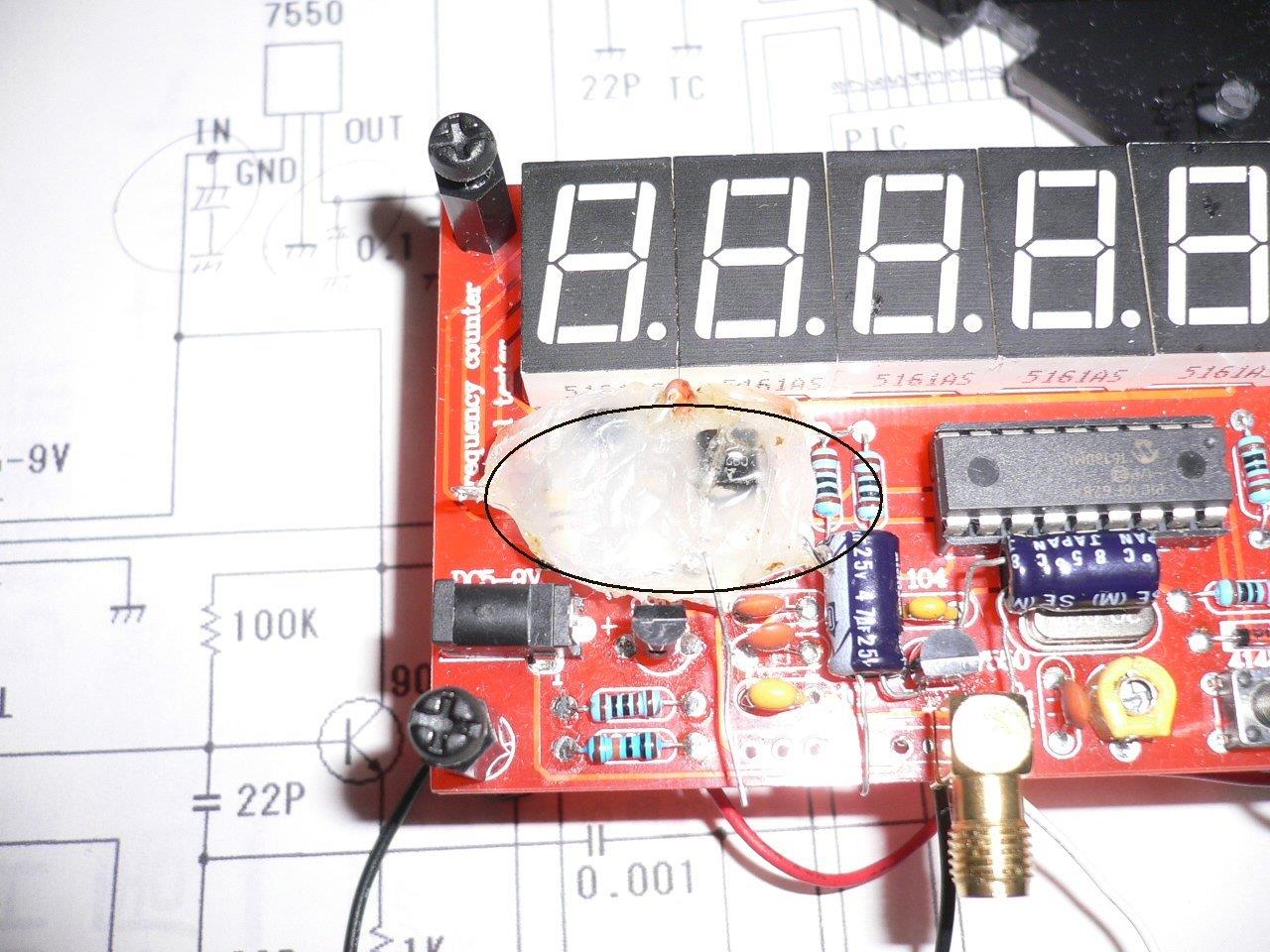

集積パーツは基板の裏側へ仮付け


ホットボンドで固定


Xtal発振回路とプリアンプ部分の入力と電源を切替える３P、2回路スライドSWの着荷待ち。

山陽放送でやってたらしく、女房からアッシー君指示　＆メッシー君も

場所は倉敷市児島唐琴、R430の玉野市手前　　「いしはる」


巨大な海老天とマスコミに踊らされて行ったのですが、大きいのは　”ころも”・・・
そうだろな～580円では！！　　結局　児島うどんだった。

でも揚げたての天ぷらを汁に入れたら　「ジュー～！」　この演出はイイネ！

やはり　讃岐うどんは瀬戸大橋渡って、香川県ですね。どこの店も安くて旨い！　

そろそろシーズン開始。お遍路行って、うどんか？　うどん食べに行ってお遍路か？　　　　

基板の半田付けは穴開き基板のキットなので1時間ぐらいで仮完成していた。


ここから、ケーシングと装飾（粗隠し）の開始

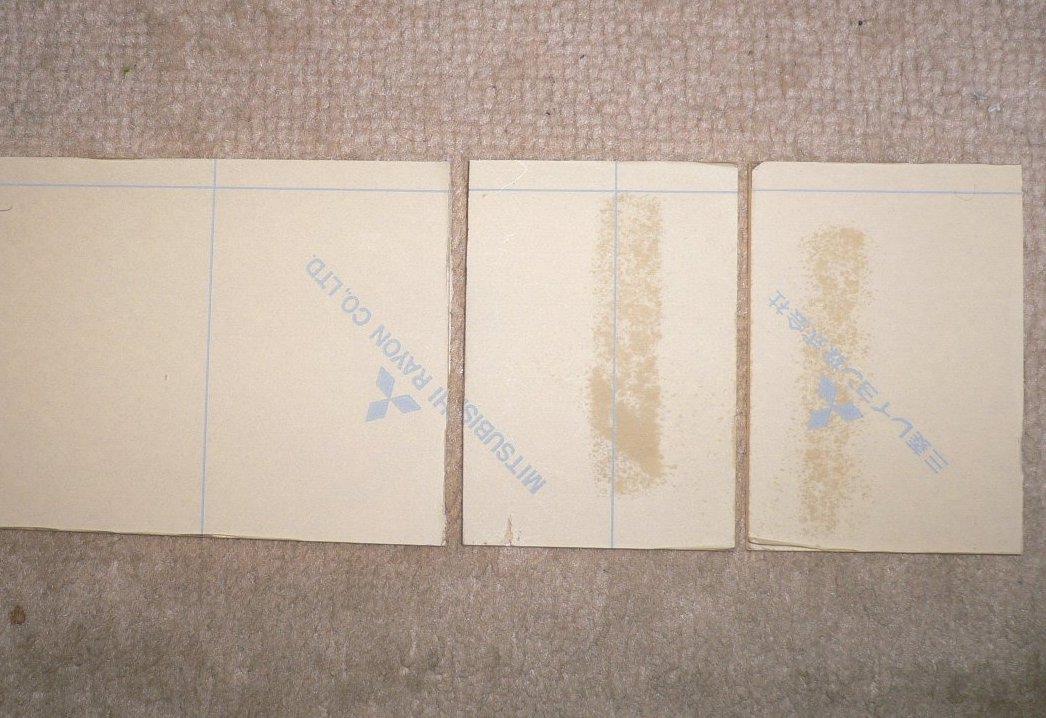

CADで簡易的な図面を描いておいて、部品合わせでアクリル板のカット




テープレコーダのモータで使った低速ドリルで１φの穴あけ　針飛びしなくて便利

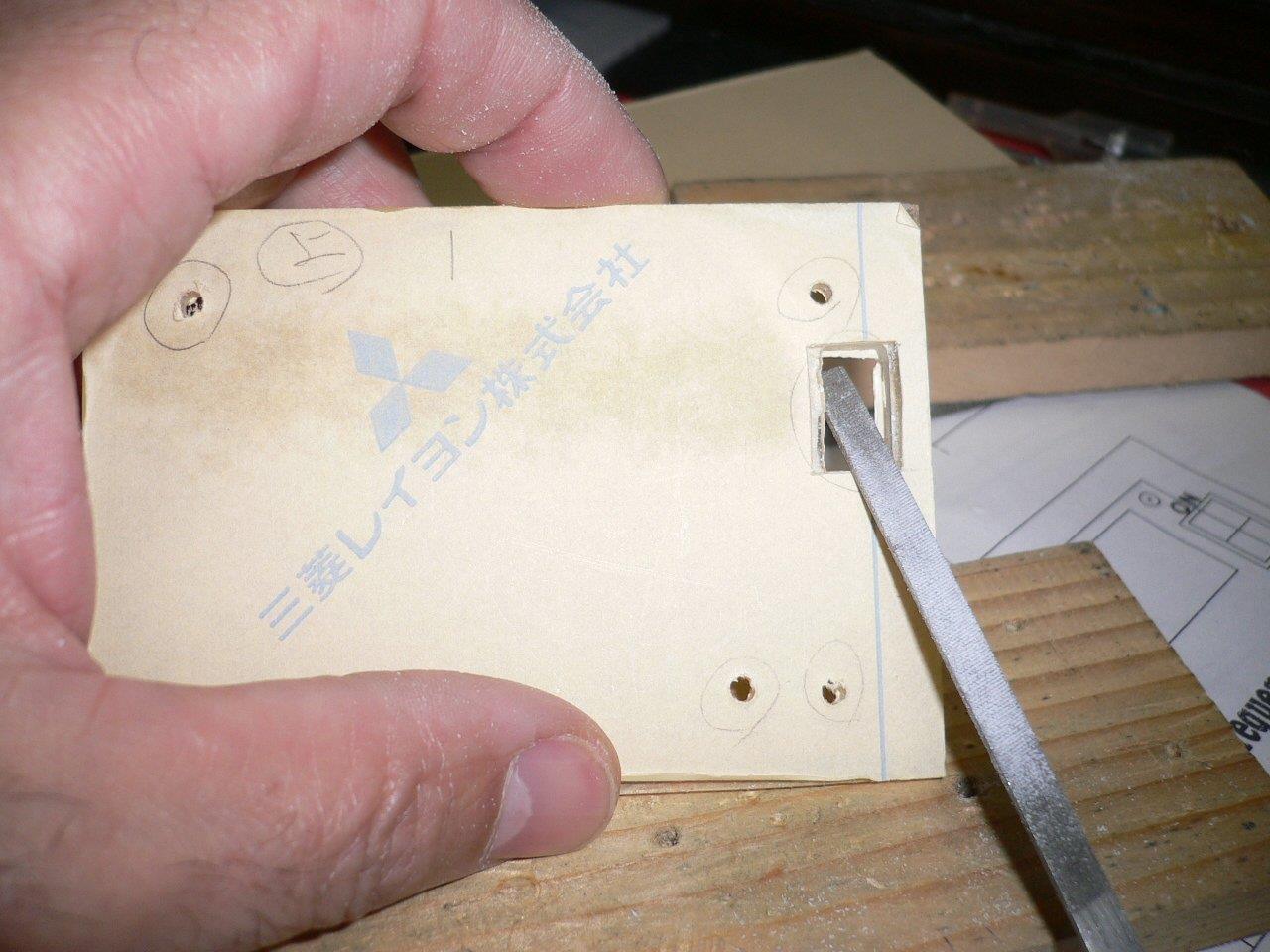

今回はヤスリ以外にドリル（手動と電動）で大穴開けや半田鏝で熱溶断を試してみました。

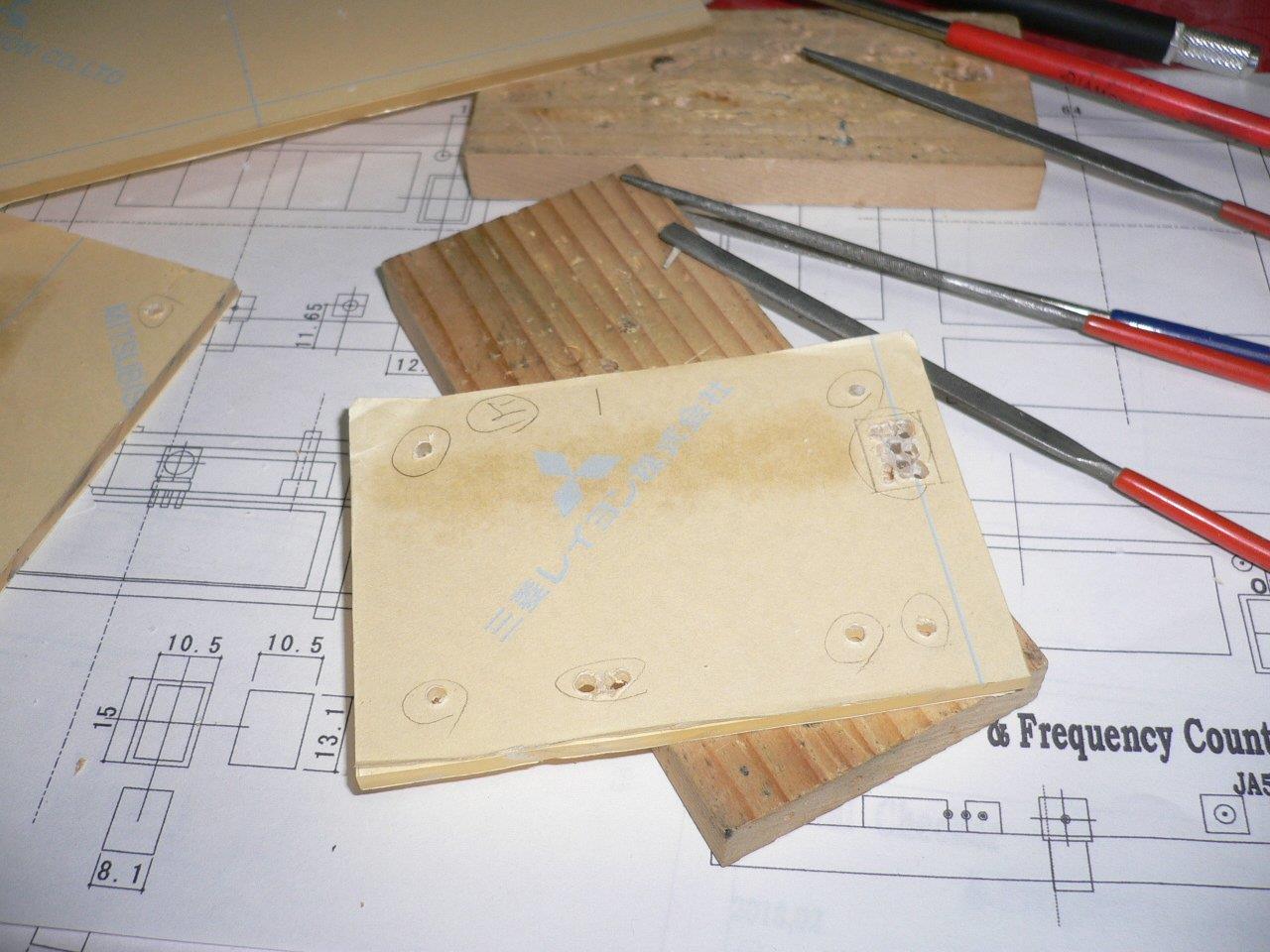

穴あけ終わり　アクリル板の加工では　いかに表面に傷つけないか　今回も付けてしまった。


透明アクリルなので、このままではLEDが見難いのと内部の粗隠しの為、車の用の遮光フィルムを貼っています




基板を弄るより手間ヒマが掛かりました。　遊びですからこれが楽しい～




＊キット自体は$3.３（400円くらい）なので、大きな期待はしてませんでした。製作過程の面白さ（キットに無いパーツ用を挿入したり回路を改造したり）を味わいました。
XtalのチェッカーとしてはOKです。
・HC6UやFT２４３型のXtalも使えるように端子を増設
・パネルにSWを取り付け
・カウンター用にSMAのジャックを取り付け
・外部電源でも、カウンターが使えるように配線を修正

＊不満点　
　・プログラムバグ？　能書き通りの機能ができない　オフセット　４５５　10700等ができない。


　・Xtalが基本波で表示される。
　・カウンターにプリAMPが欲しい。

●結局　改造と改良を目指し　再度　”ポチ”してしまった。　（笑）！！
　・74Hcu04の発振回路と、FETのプリAMP回路図入手　　CADでパターン図試作中　
　・F628のソースもDL済み　　　Pickit久しぶりに使えるかﾅ？・・・・（他人様のふんどし活用）

前のカウンターが未だ完成してないのに　次が届いた。

早く格納ケースを作ってしまわないと、先に進めない。

中華便は急ぎでない時ほど、早く届くようだ。

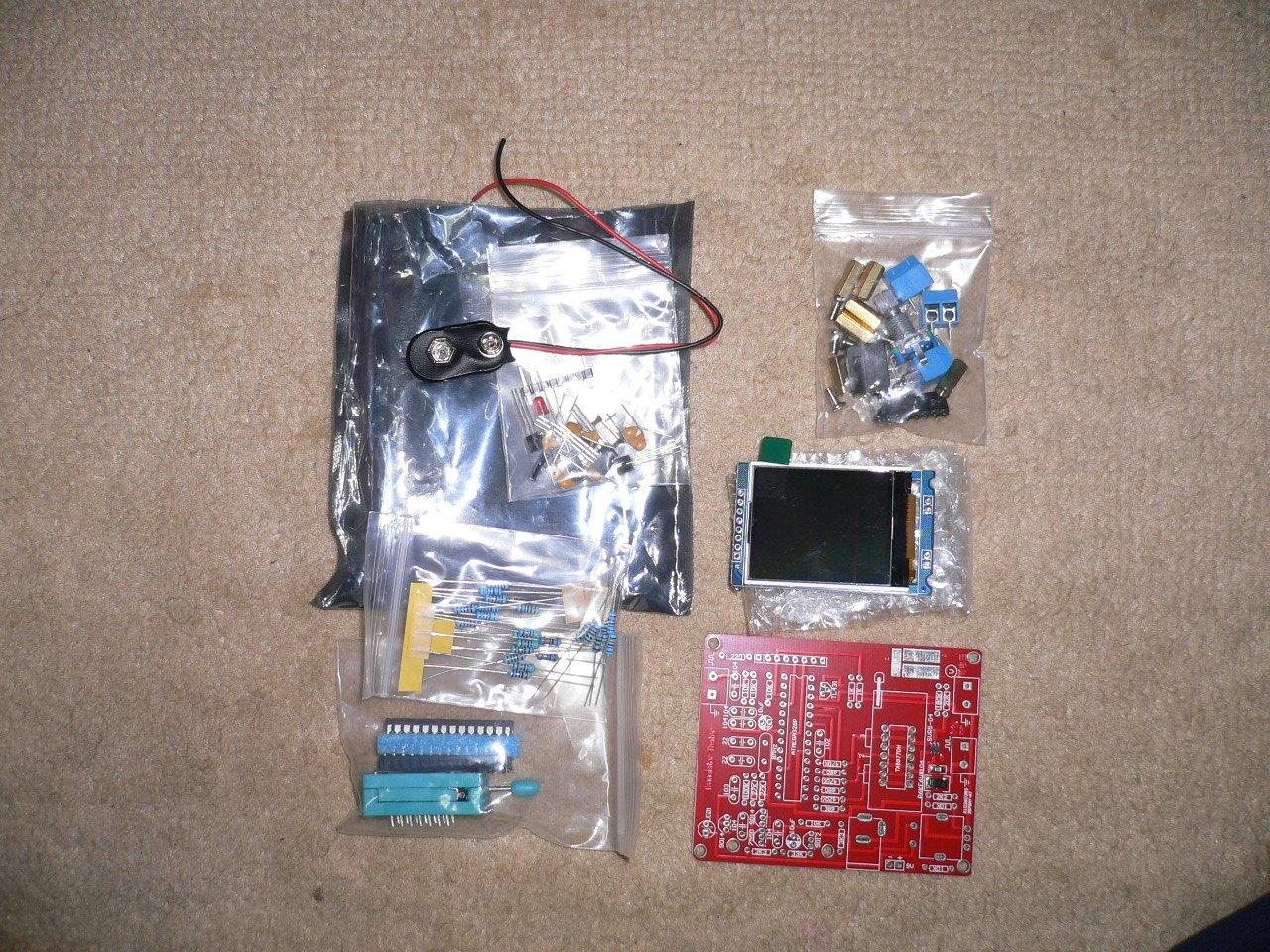

トランジスタのテスター、C,、Lのチェック　信号発振器のキット　　＄１３

英語表記
Transistor Tester LCR Diode Capacitance ESR meter PWM Square wave Signal Generator


このキットには、サイズが合う、透明アクリルケースを別途にポチ中。

部品の欠如や、形状が破損したPCは、オークションでも人気が無いようです。
CORE i5 CPU2.5G memo4G ディスプレイ横長タイプ　　HDD無　3,400円で落札
前回もHDDの蓋が欠如したPCは安く落札できました。（２匹目のドジョウです）

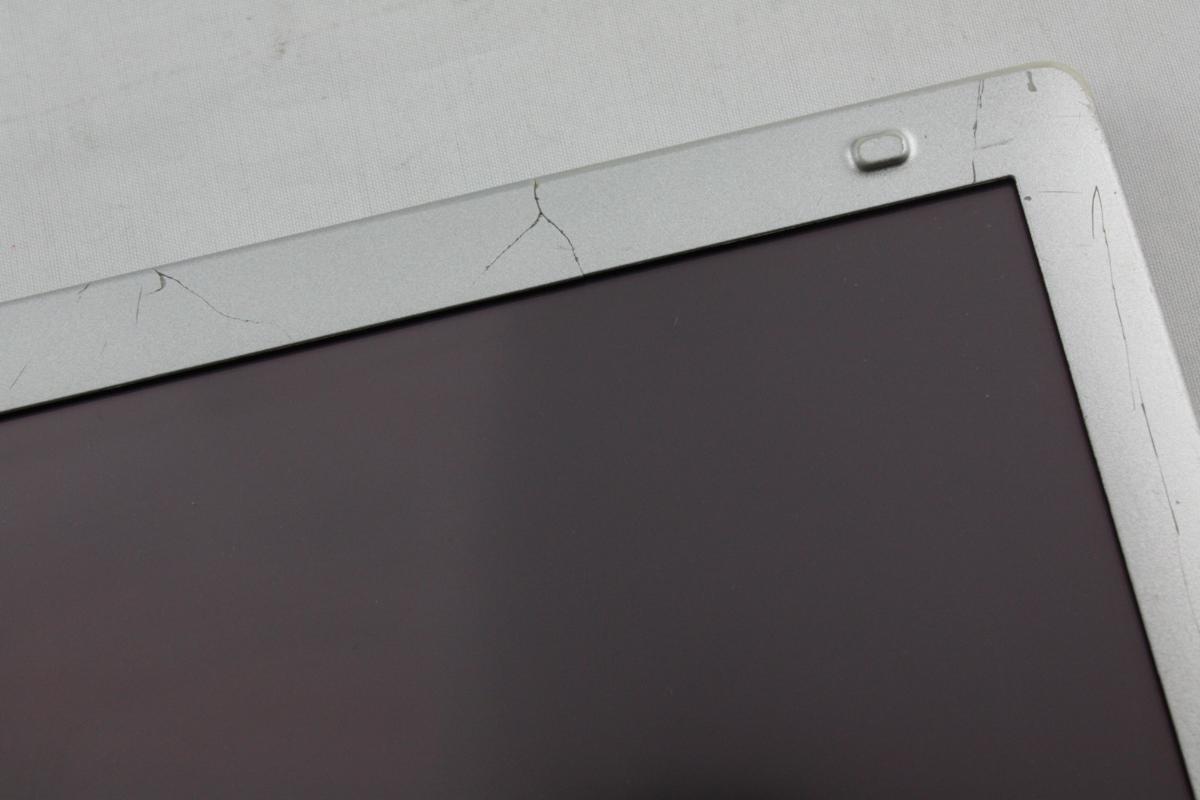

ヒンジ部分が故障、パネルにヒビが入ってると表記されてました




着荷したPCは　ノートタイプなのにしっかりしたキーボードタッチでした。

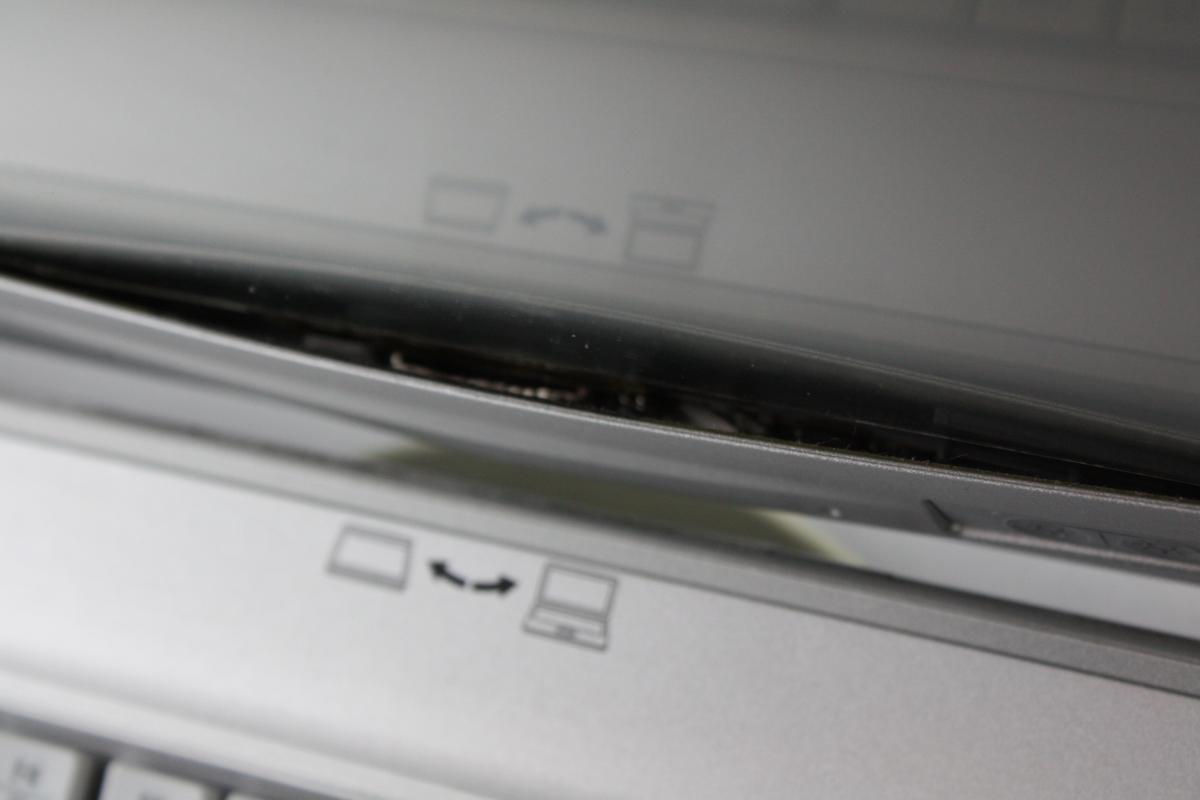

表記の通り、取付ヒンジの破損でディスプレイが引っかかて開かない　無理すると、付け根が折れてしまいそうでした。


ディスプレイのから割してディスプレイの開腹。
無くなってるビスを新しく締付。　冷陰極管の交換よりは簡単でしたが、から割時にプラにヒビを入れてしまいました。

組立後、イソプロピルで汚れ落としたら、結構きれいになりました。
・以前、WIN7をインストールしてたレッツノートから外してた、８０GのHDDを取付。
すんなりと立ち上がってくれましたので、ドライバーはDLしてインストール。（時間かかった～！！！）
シャキシャキ動いています。
