aliexpress検索をしていたら、たまたまマウス用のエンコーダーを見つけた。
エ～！　特殊部品でないんかい～　　マウスを完全に修復できるやないか

関連する前編はここ



てっきりオリジナルパーツと思い込んでいたが、エンコーダーの規格の違いは底面からホイール軸迄
のサイズが異なるだけのようだ。


これがヒントになって、以前、大陸通販で不良品を返金してくれたマウスを思い出して

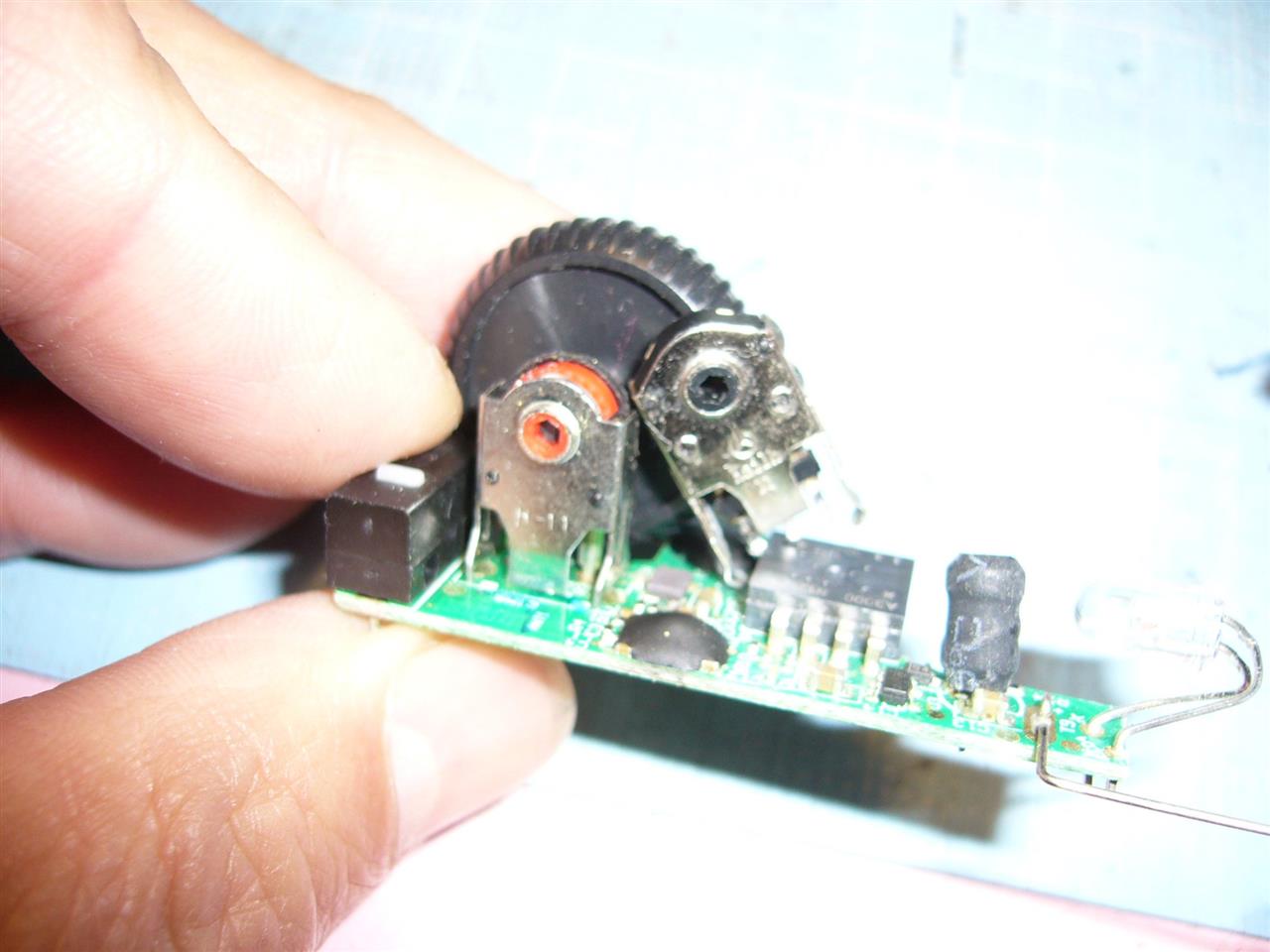

ジャンク箱から探し出した。開腹してエンコーダーをチェックすると同規格だったので載替え。　


よく考えれば価格帯の低い汎用のマウスに特殊品（オリジナル）を使う訳ない。
大陸を探せばパーツが有ると言うことでした。しかし大陸の品揃えは凄いな！

壊れたマウスが完全に復活できたのも元より、箱に放り込んだジャンクパーツを有効活用が出来たのが嬉しい事でした。

これで5年くらい安心して使えます。

FT104の修理が紆余曲折して完了

近所のハムショップにはφ３ｍｍの電解や表面実装の電解は無くて、タンタルで代用。
100μ（１０Ｖ）のφ３ｍｍはヤフショップで見つけて購入。

前編はここ

無事完了し音声を取り戻しました。普段なら煩いFMノイズが嬉しく聞こえて来ます


LM386のAF出力100μと電源入力の電解が死んで（容量抜け）いました。


全て表面実装にしててくれば部品探しが楽だったのですが中途半端な混在は困ったものです。


蓋を取り付けるところまで、組み立てて（半田つけしながら）、この新しい電解の頭が高くて
蓋に当たって締まらない。参ったな～～！
また分解して、φ５ｍｍ電解を小型のタンタルと交換


市内のレピーターで確認しても、間違いなく受信音が聞こえてきます。
本来、受信調整も遣りたいのだが、この周波数ではレベルダウンにしてしまうので中止。
古いハンディなので再稼動してくれただけで儲けものだ。
電解の交換で10年寿命が延びたとして、次回の修理時は私が先にSKかもしれません（笑）

2年前に、断念した修理に再トライ
ヤエス　FT104　1200Mhz帯トランシーバ　故障中だが法的には無線局送信機としてお上の
お墨付き！　早く修理しないと絵にかいた餅状態。

2年前の投稿はここ

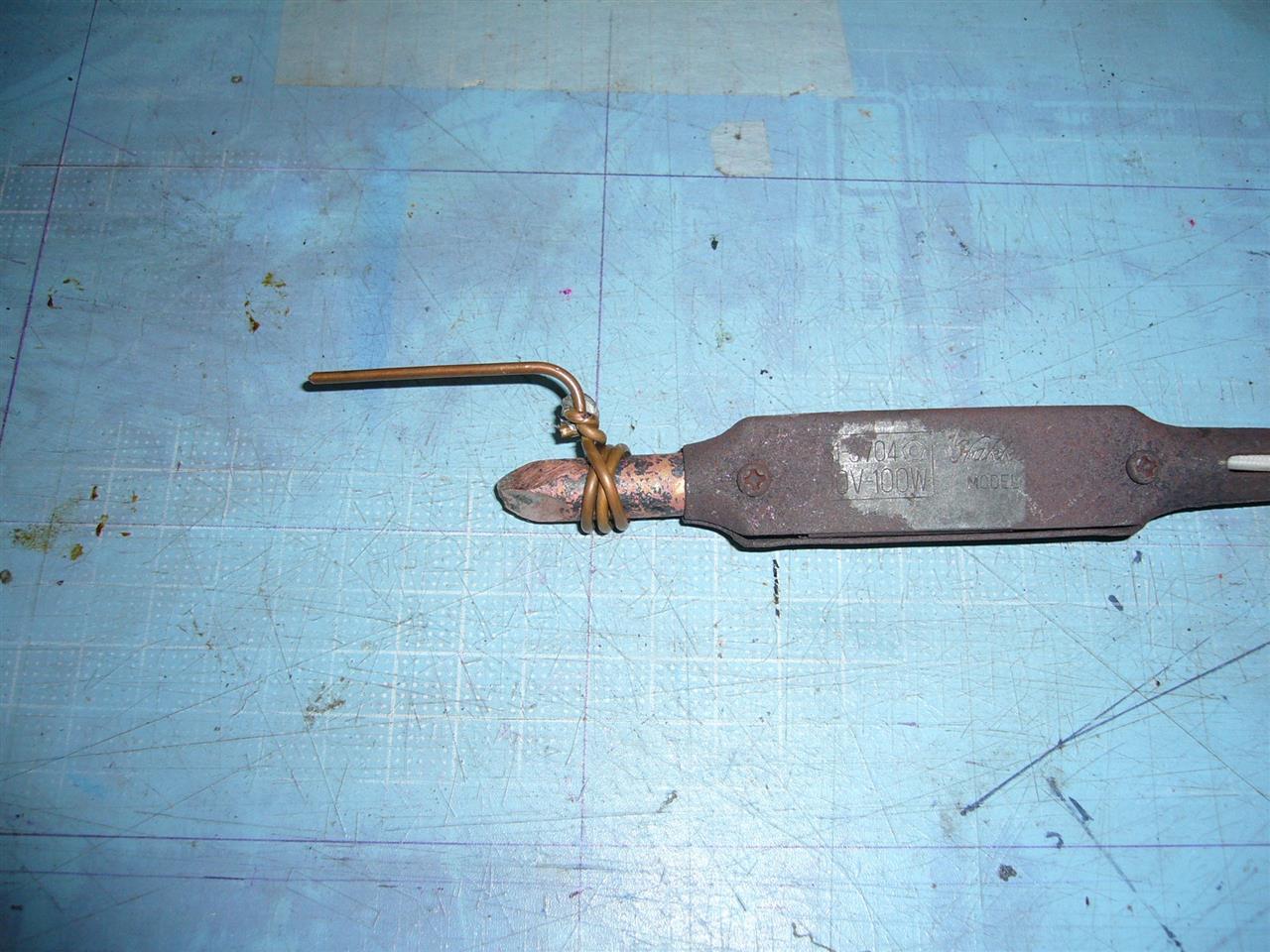

先ず、前回の失敗を下に半田剥がしの治具を作ってみたが、100W鏝でも先端で温度が下がり
使えなかった。発想としては何かできそうなので、使わない鏝で改良をしてみたい。

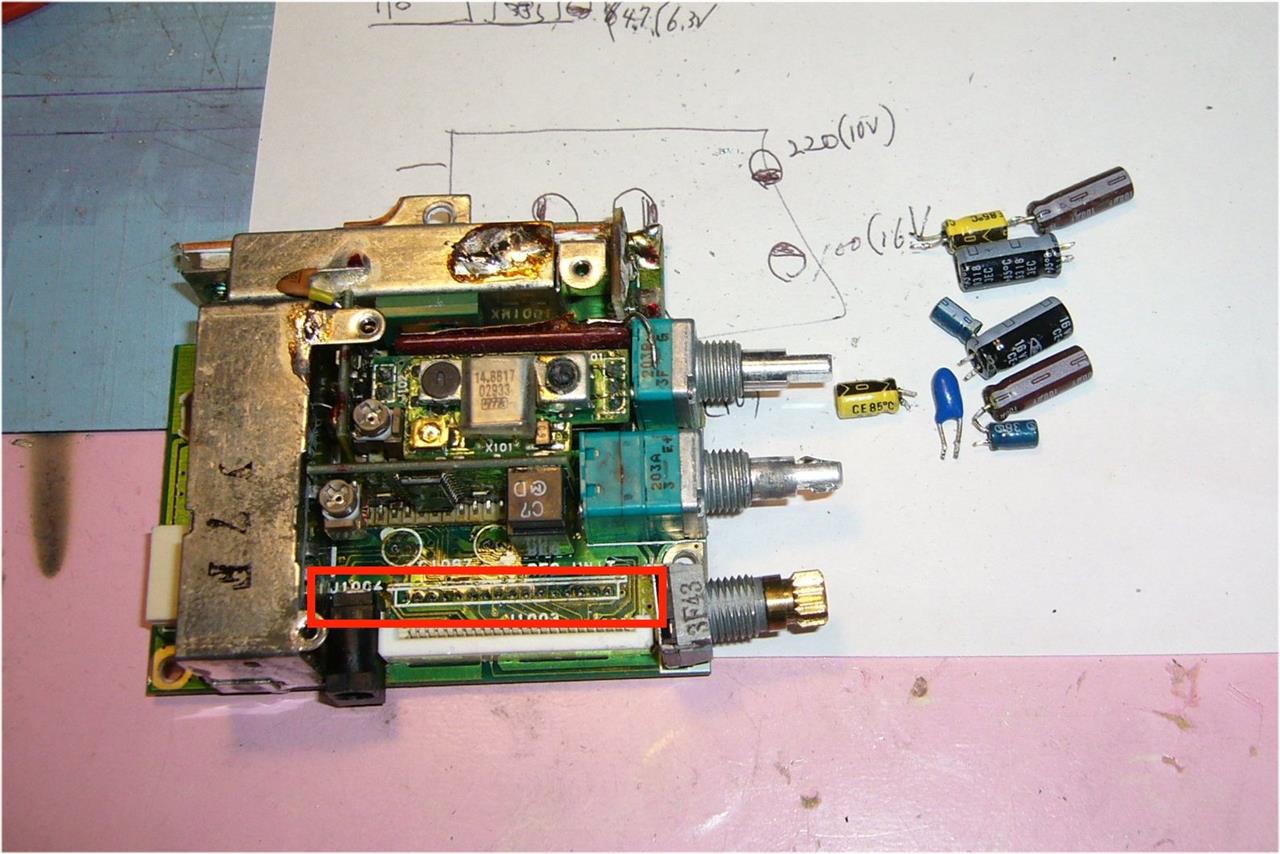

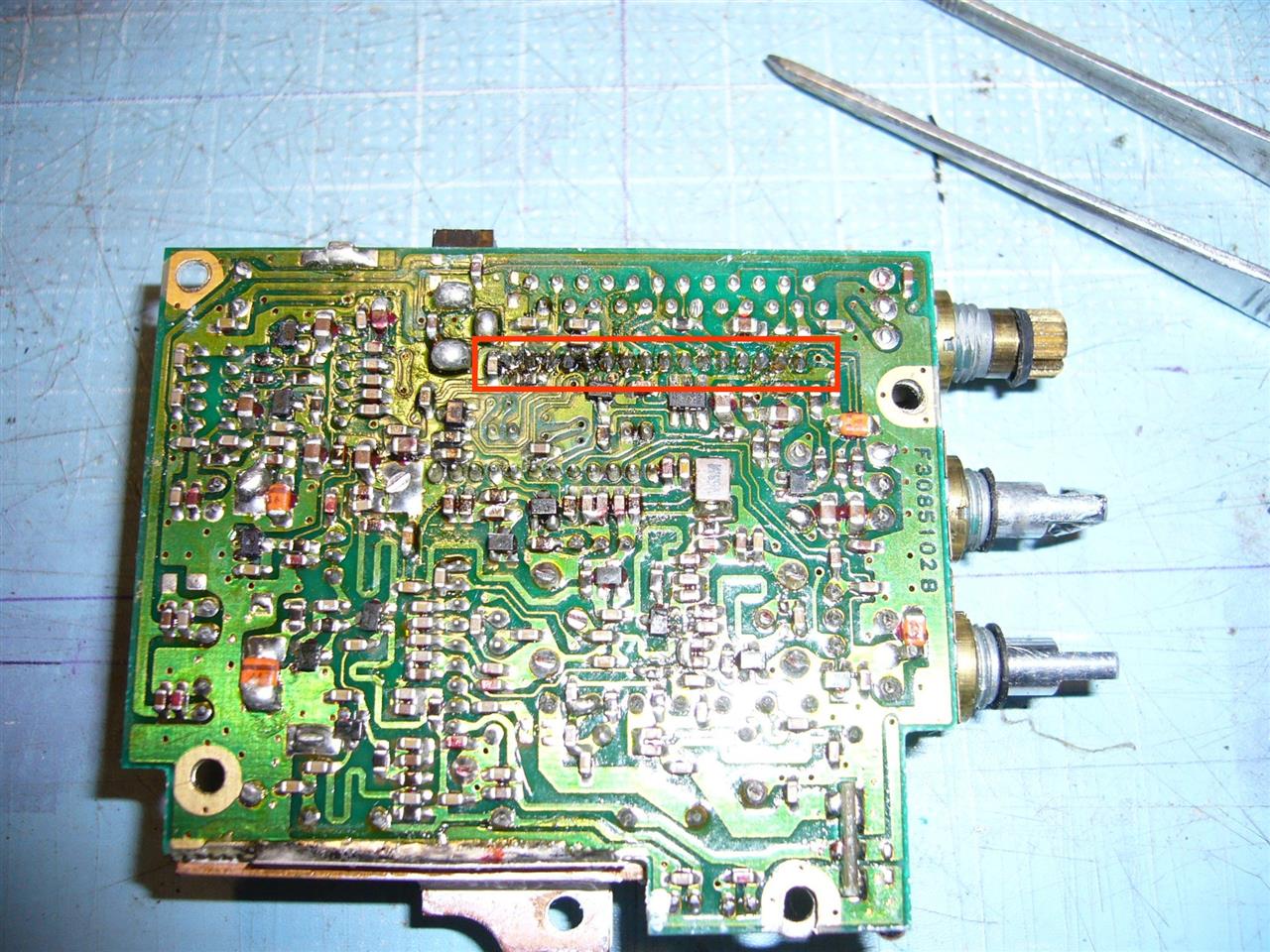

こじ開けるのは、このサブ基板


裏側


基板の隙間へマイナスドライバーを少しずつ挿し込みながら（テンションを掛け）て半田を

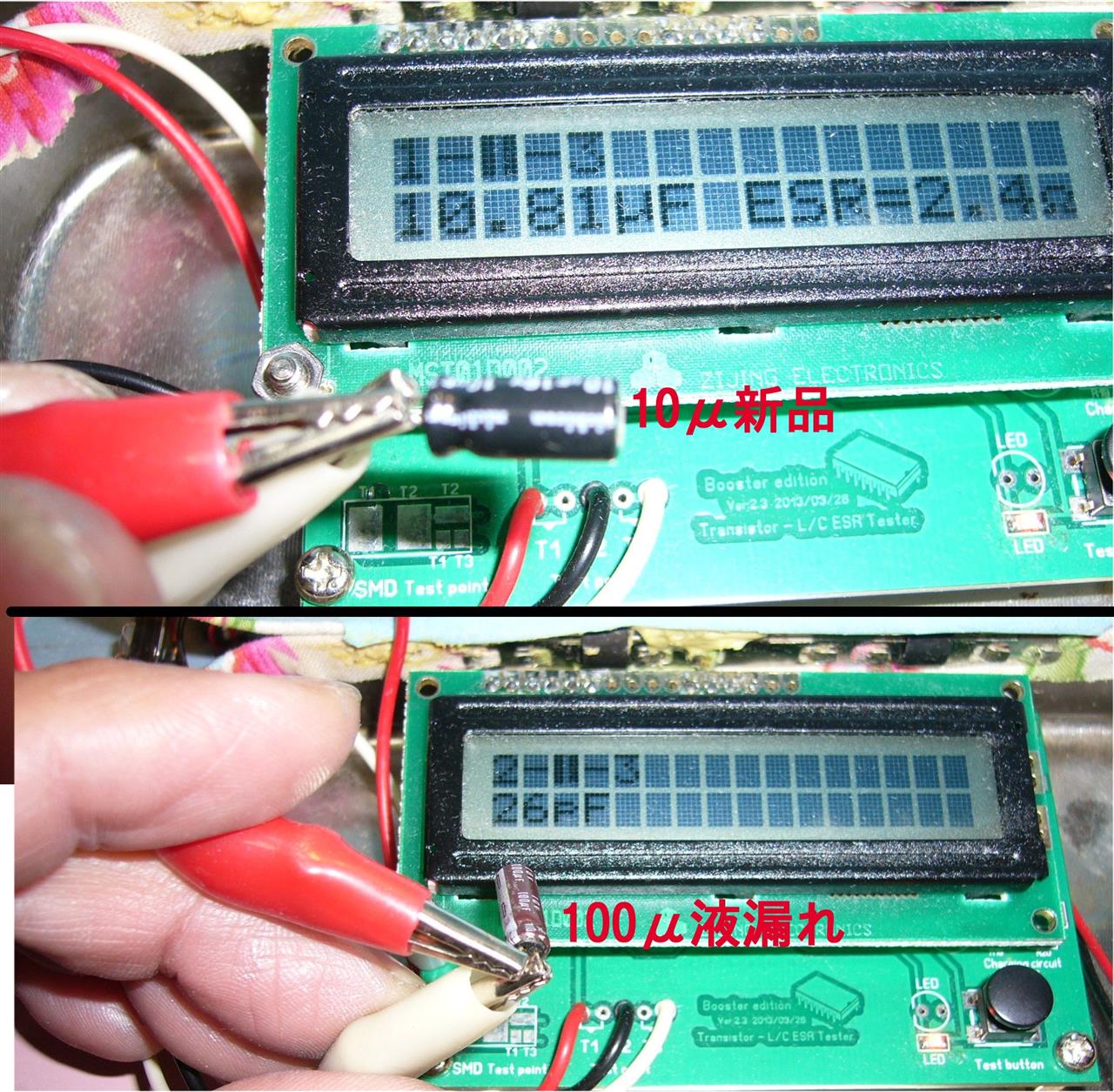

吸い上げながら持ち上げていった。電解漏れと半田ヤニをイソプロピルで洗浄中


故障の原因はこれ
この時代のコンデンサーは古くなると液漏れを起こす。お尻が膨張
不思議に、もっと古い年代のコンデンサーが現在でもしっかり使えている物が多い。


取り外した基板跡と電解コンデンサー


早速、近所のハム屋で電解を購入してきてセット
しかし、ここにきて、又問題発生
部品が大き過ぎてサブ基板がメイン基板におさまらない。

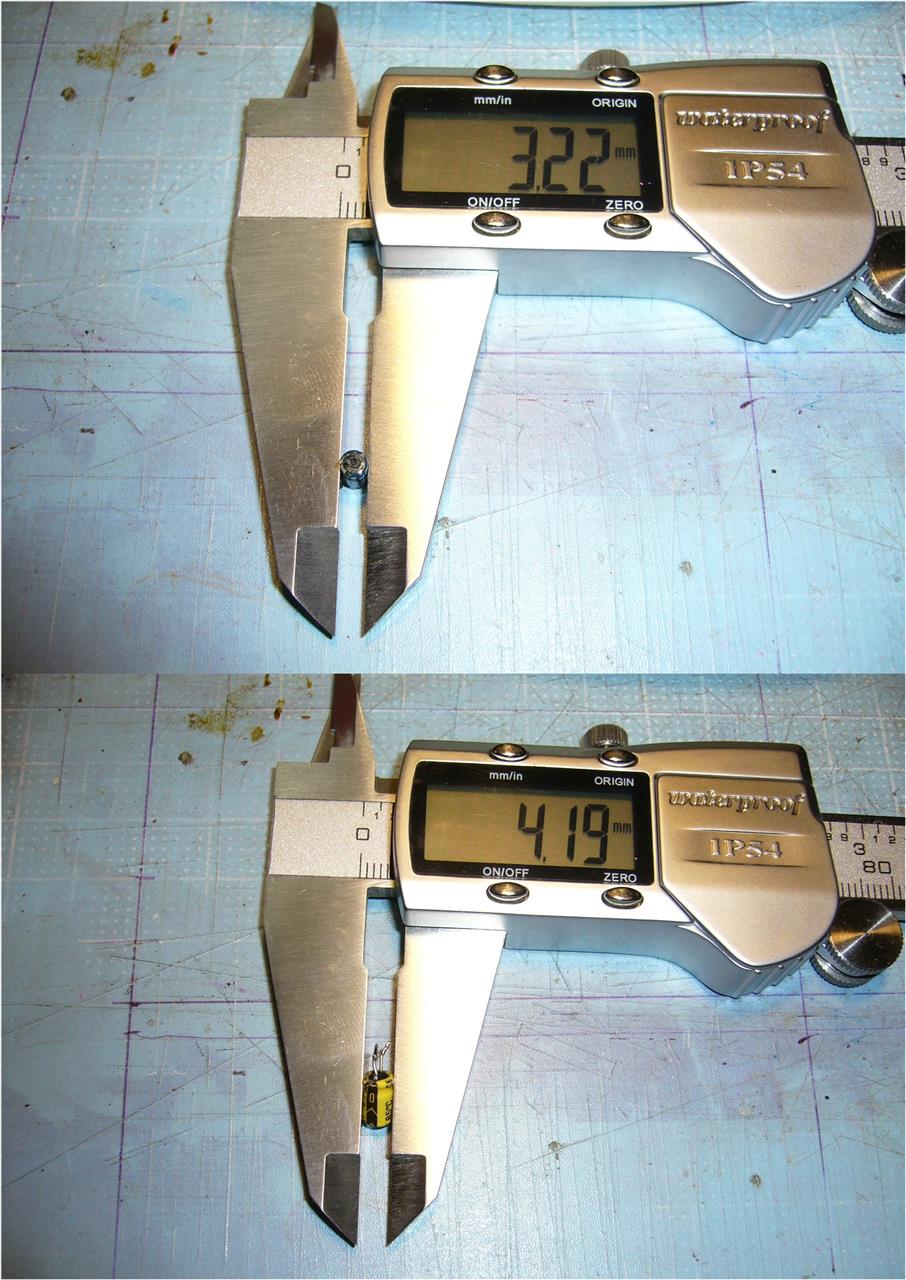

サブ基板に載せている既存品は3mmと４ｍｍ　購入品は５ｍｍだった。


サブ基板でのサイズ


秋月の通販リストには該当品なし、他の通販サイトも５ｍｍが標準でより小径は掲載が無い
最悪は大阪へ行ったついでの日本橋（マルツ、デジット、共立）で目視確認して購入したい。
が、が～！　2月の尼崎ハムフェアは中止だし、おそらく7月の関ハムも中止になるだろう・・・
参った～
　　　　　　　　　　　　　　　　　　　　　　

他人様からはジャンクと言われそうだが動作試験で一切問題なく新品と同等の完動品。


昭和３０年製
神戸工業株式会社（富士通テンの前身）

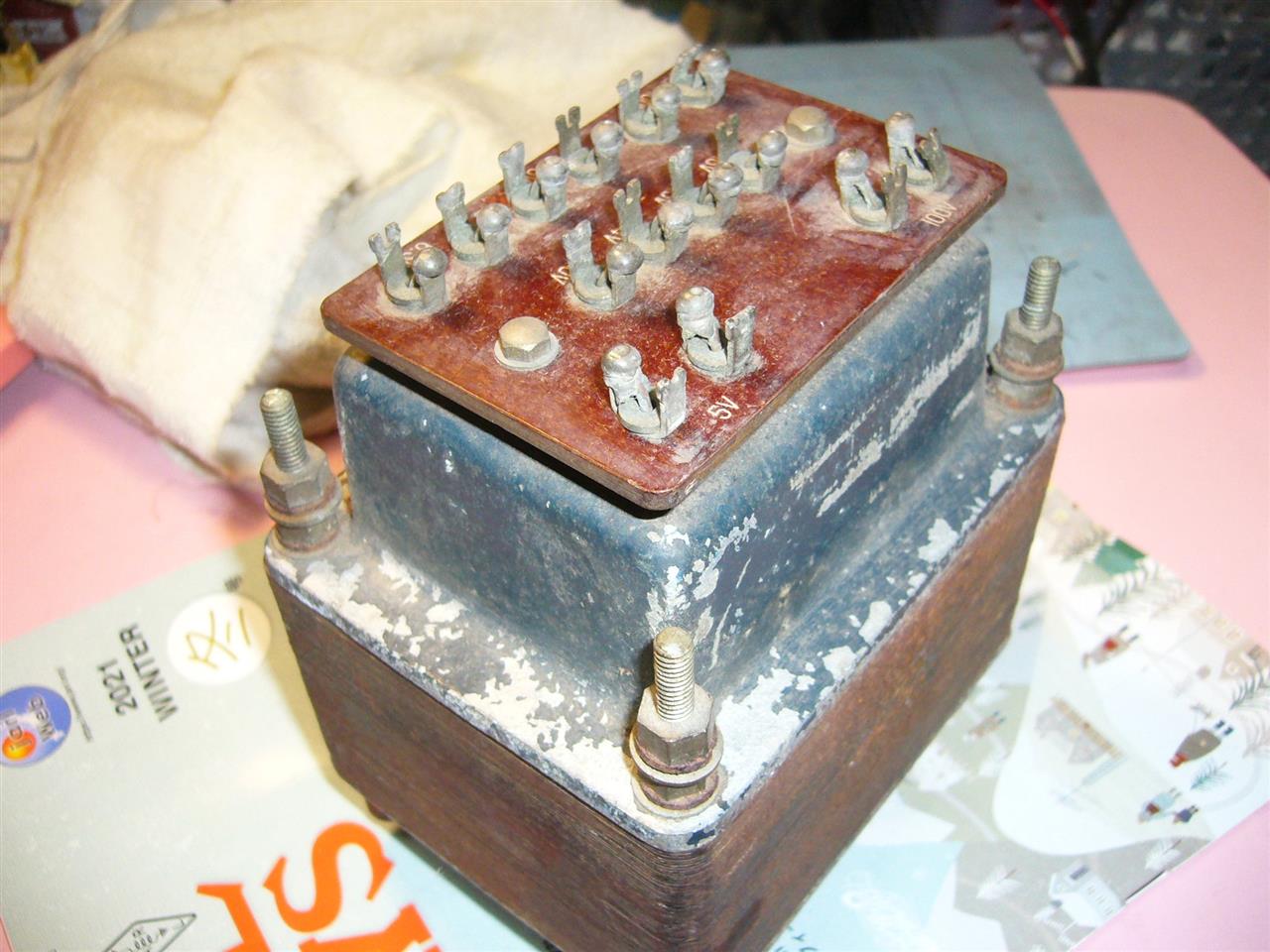

このトランスは、どの様な用途だったのか不明

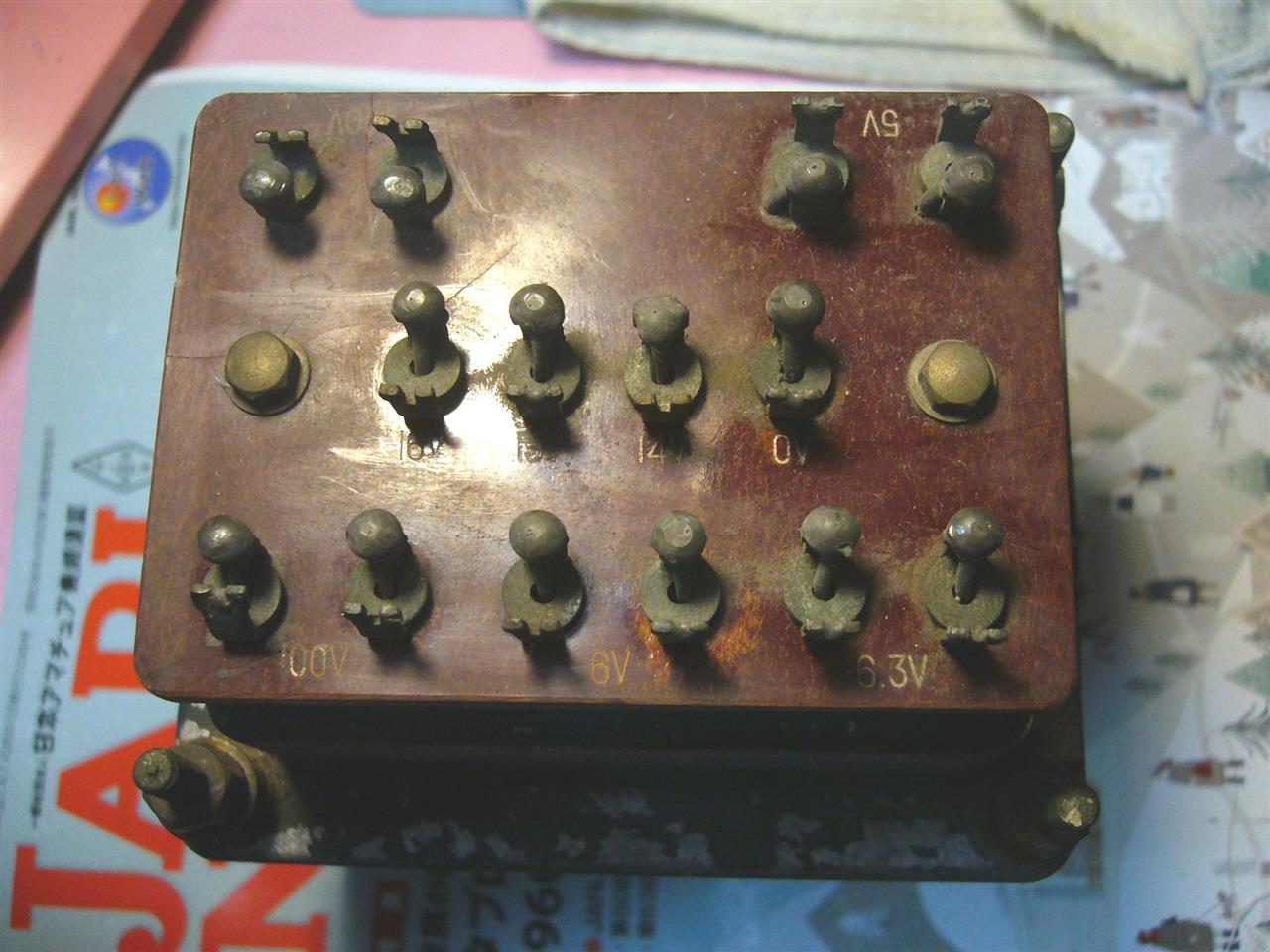

100Vが2組有って絶縁トランスのようだ。５V、６V、6.3V、０～12～14～16V電流値も
４Aと大きい。電源タップから、真空管式音響用トランスではと思うのだが？
０～１６Vのタップが何に使われたか気になる。
昭和30年には、東京通信工業（現ソニー）からトランジスタラジオが発売されている時代だ。
先を見越して、トランジスタの電源も付けたのか？
トランスを眺めながら、昔を妄想するのも楽しい。
　

改造出来そうなら姫路のジャンクと2個一させて１０Aくらの定電圧電源を作りたい。
と言うか、その目的で持ち帰った
・姫路ジャンク


チェックの為バラした。
この端子の半田付けがしっかりしていて100W鏝でもなかなか溶けない。
昔の半田は融点が高いのかな？


電圧表示6.3Vから、７回巻きで　　0.9V／巻数
定電圧用に１５Vくらいに巻替え予定。2φホルマル線１７回巻き


トランス弄りの治具を作った
100Vを通して感電や短絡をしたくないので電源コードにヒューズボックスと簡単に脱着する為
のクリップを付けた。


100Vが2組あるので、並列にして容量アップを狙てみた。
６Vくらいの小型トランスを使い、低圧同士接続して100Vの様子を見るのが理想なんだが、
どこかに終い込んだ小型を捜すのが面倒。お宝を仕入れていても毎度の事だ(笑)！

巻始、巻終の組合せ（極性）を合わさないと並列接続にならないハズなので、瞬間的に通電テスト
＊結果　やはり巻始、巻終を逆接続したら、使い物にならない。
　極性が合った接続では、現状のところ異常は無い


久々のトランス巻替えだが（最近スポット溶接器で遣ったけど）　昔はE・I型のケイ素鋼板を
一枚づつ剥がして巻線をコイル状にした状態で、新たにホルマル線を巻き再度ケイ素鋼板を
交互に組立いくのだが、これが手間暇かかる。
17回ならレンジトランスの様にコアをバラさず、隙間からコイル巻けないか検討する。

年明けてから増々、中国武漢発生の疫病が蔓延してきています。
ここを覗いてくれた方々、お大事にしてください。

こんな状況下に一番頼りになる仏さんの画像にトライしました。

・薬師瑠璃光如来の特徴は右手が施無畏印（手の平を前に向け）で左手に薬壺を持たれています。

薬壺が無いとお釈迦如来や阿弥陀如来との区別が難しいです。

カナ文字「オンコロコロセンダリマトウギソワカ」は薬師瑠璃光如来の真言です。

・病気を治して衣食住を満たすという「十二の大願」を立て,生きている間に願いを叶えて
くれと言われています。御参りの際に唱えください。信じる方にはご利益が有ります。




執金剛神（しゅこんごうしん）


＊原画はネットからDLし、あくまでも個人の趣味範疇の使用です。
