さて本題
いよいよ武漢肺炎のワクチン接種日が近づいてきた。
これで、お遍路旅に出かけることが出来るが、四国の方々から余所者だと石投げつけられん
ように、接種済表示のワッペンを作った。

PCで作図して印刷後、ラミネート加工した物をマグネットシートに貼り付けた。
疫病も1～2年と思うので耐久性は考えていない。

車用、後部ドア


前面ボンネット


小さいワッペンを輪袈裟に縫付


普段の徘徊用に、帽子の横面に縫付

関連前編はここ

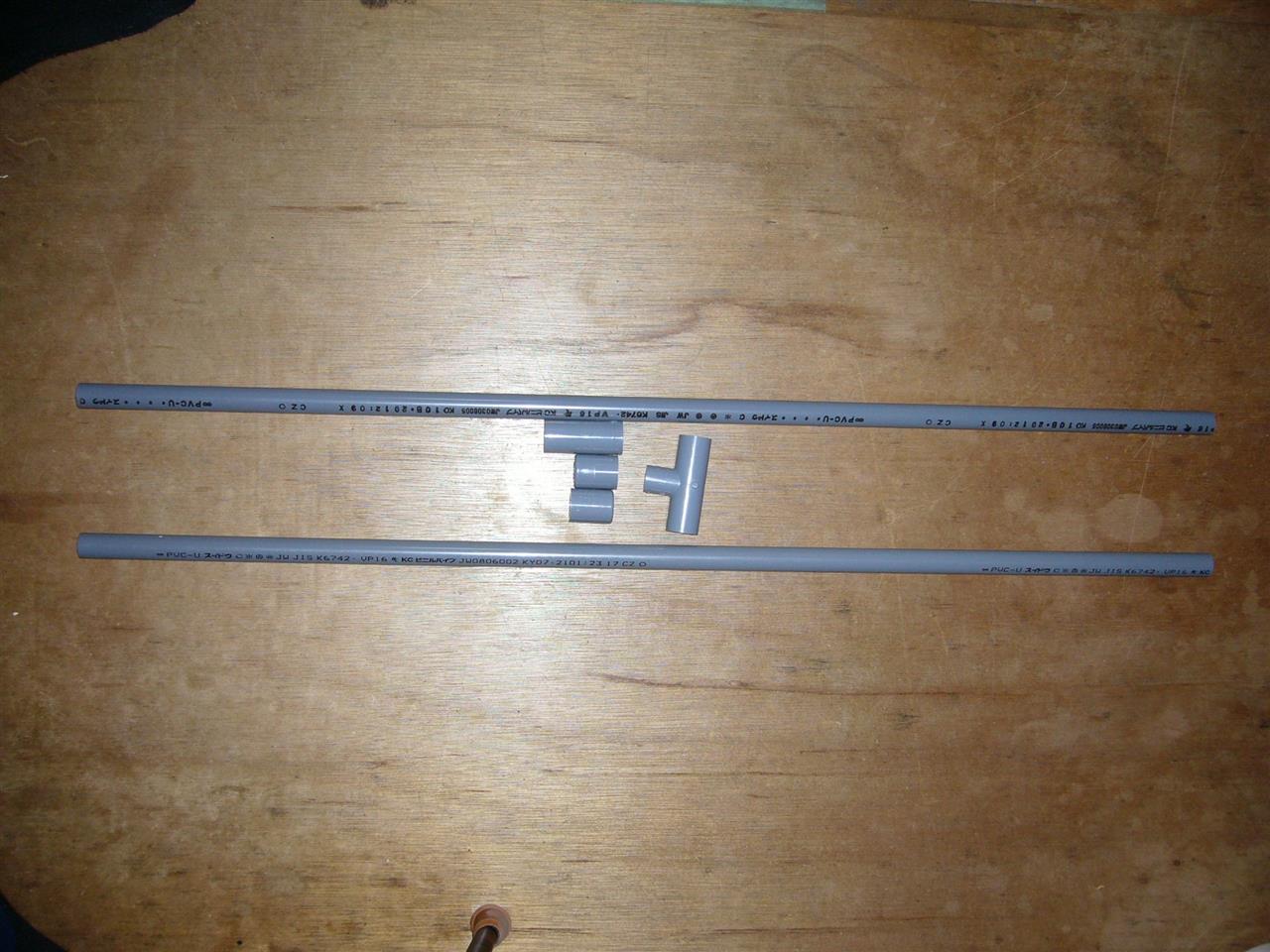

支持パイプを図面寸法にカット
使用頻度が低いので、100円時代に買ったパイプカッターが未だ使えている。


接続パイプの直線だし


放射器だけで調整してみる　オープンスタブのつもり
この、ええ加減な仮止め状態ではSWRが全く下がらなかった。
アルマイトは表面加工されているのでヤスリで表面を擦っておかないと接触不良をおこす。


調整用として作ったショートスタブ


同軸に丸端子を付けてアンテナに接続。再組み上げ後の室内テストSWRは良さそ～。


屋外で調整
導波器側のパイプを長くしてるのは重りを入れて前後のバランス調整をする為。


430MhzではSWR1.5　144MhzではSWR3.0（これを何とかせんといかん・・・）


スタブの調整をしていて、最良と思われる箇所をカットしすぎたので本日の調整終了。

RJX601の本体修理ができたが、専用のマイクが無かったので作った。
関連投稿はここ


専用マイクと言っても、ジャンク箱から漁ってきたコネクターとマイクをナショナルの
ピンアサインに合わせて半田付けするだけ。
これが各社各様のバラバラ（JAIAで統一してくれヨ）
Icomのマイクと４Pinのコネクター　


気持ちも　ICOMからNationalへ　テプラでロゴ張替
Panasonicでなく敢えて、当時のNationalロゴを貼った。

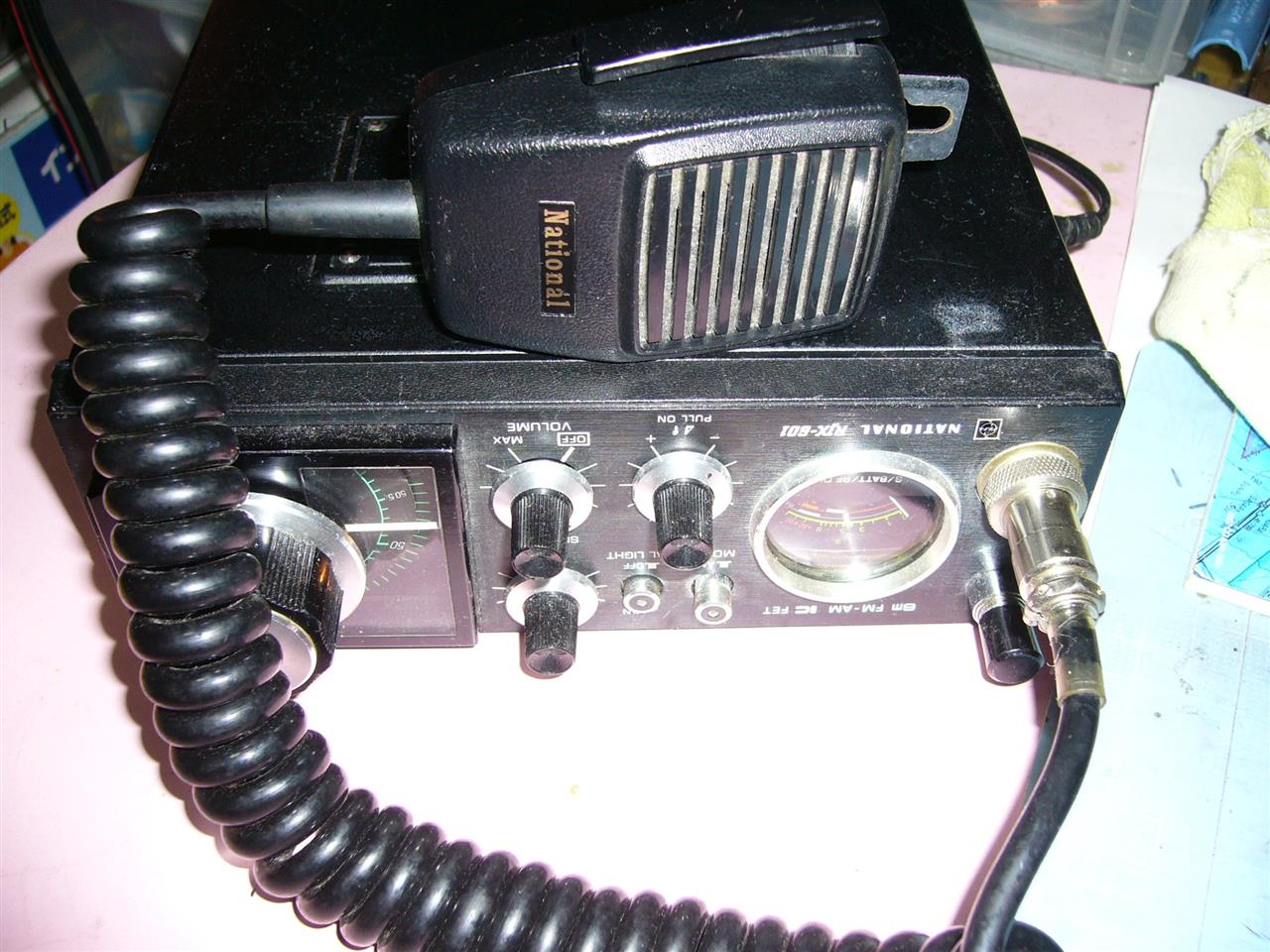

全部完成　2週間くらい通電していたが、ホボ安定稼働している

引続き屋外で作業開始

関連投稿はここ


エレメント支持板の切り出し　当初計画のままでは重くなるので半サイズにカット


ドリル刃がφ20ｍｍだったので22㎜迄ヤスリで拡張。しかし手作業なので芯ブレを修正できた。


エレメントを結束バンドと接着剤で支持板へ固定

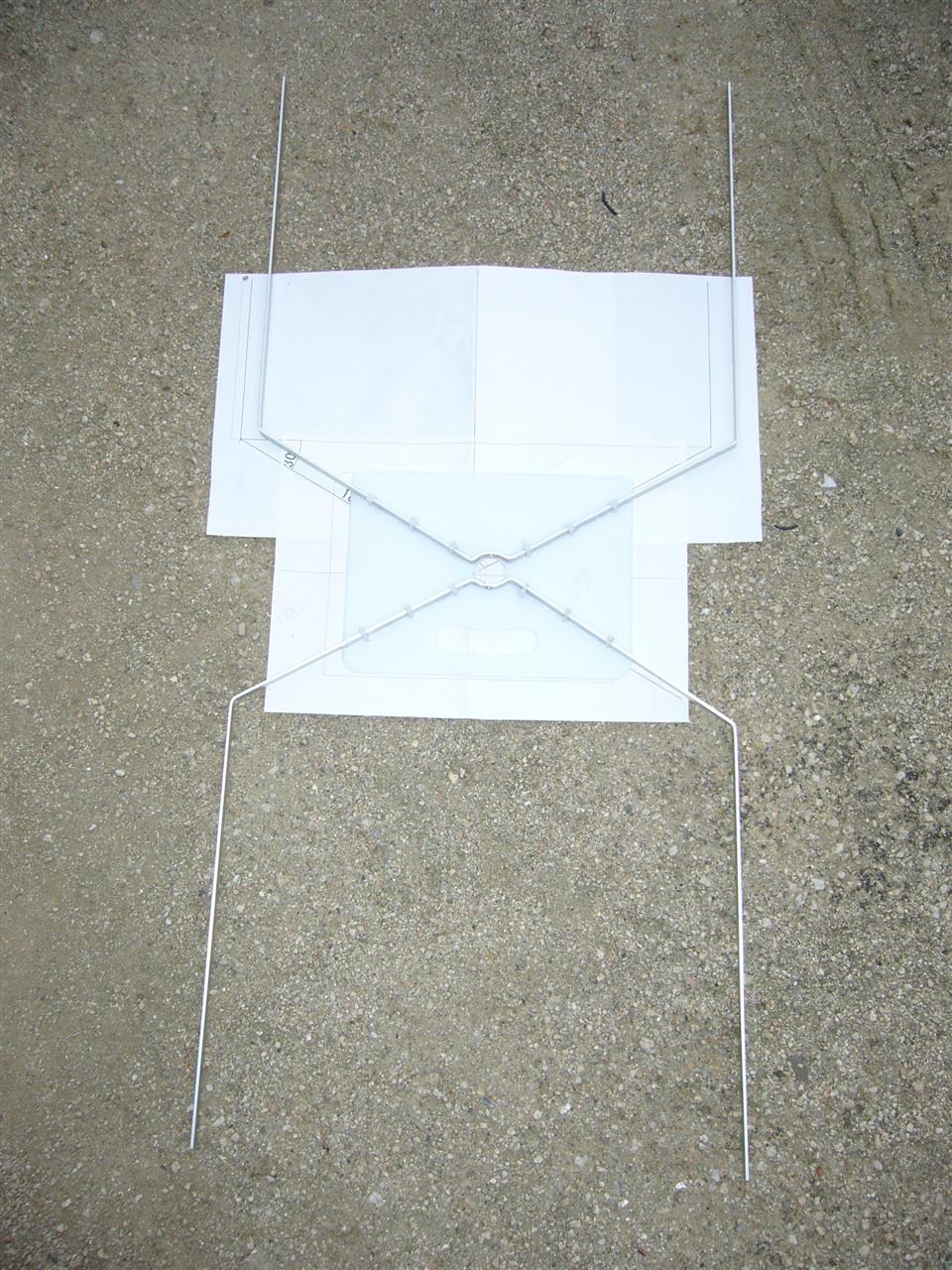

型紙を印刷して、エレメントの角度、ネジレの修正


Di,Ra,Reと3部分完成

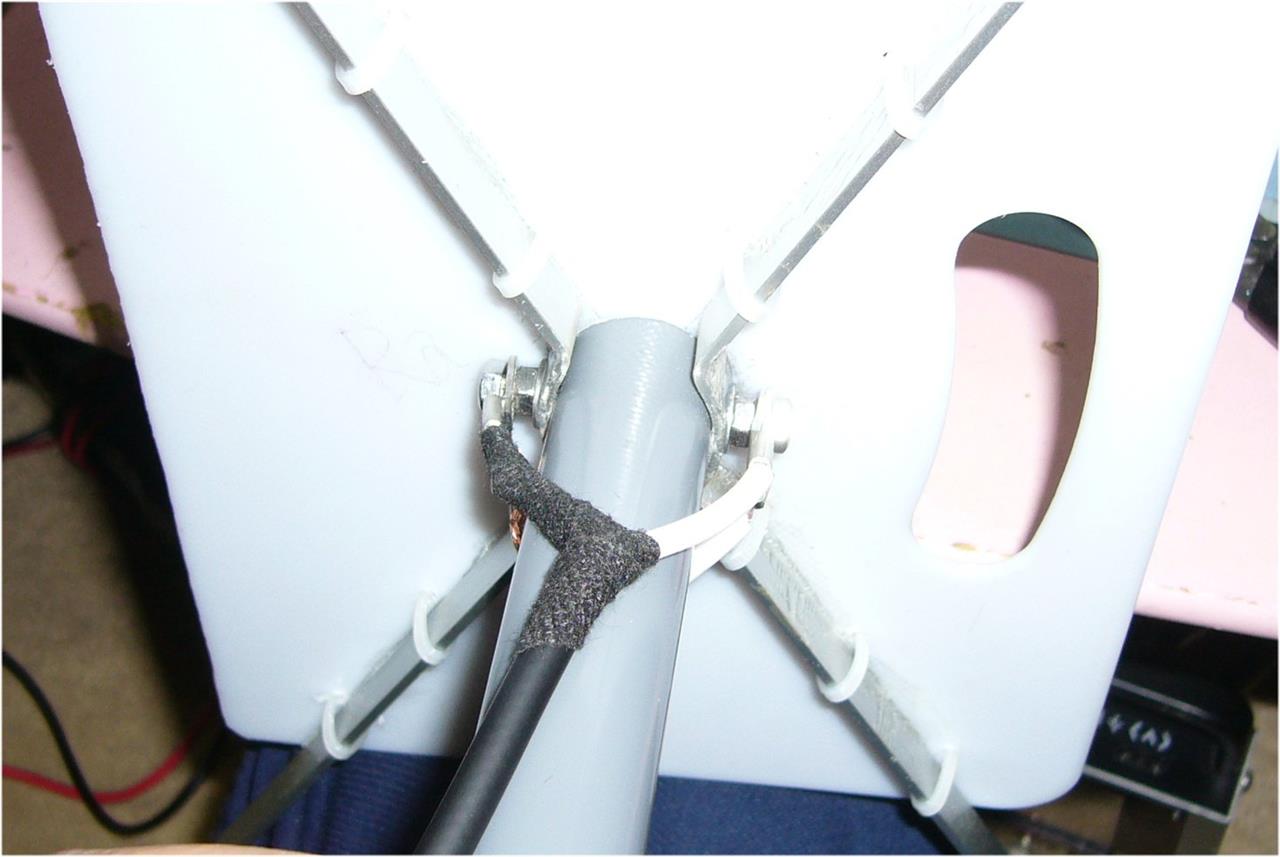

給電部の改良
上下のエレメントを別々のネジで固定。　パイプ内から外向きへ挿す


仮チェック、AWHはAWXのようにスンナリいかない。
給電点に細工が要るようだ。　

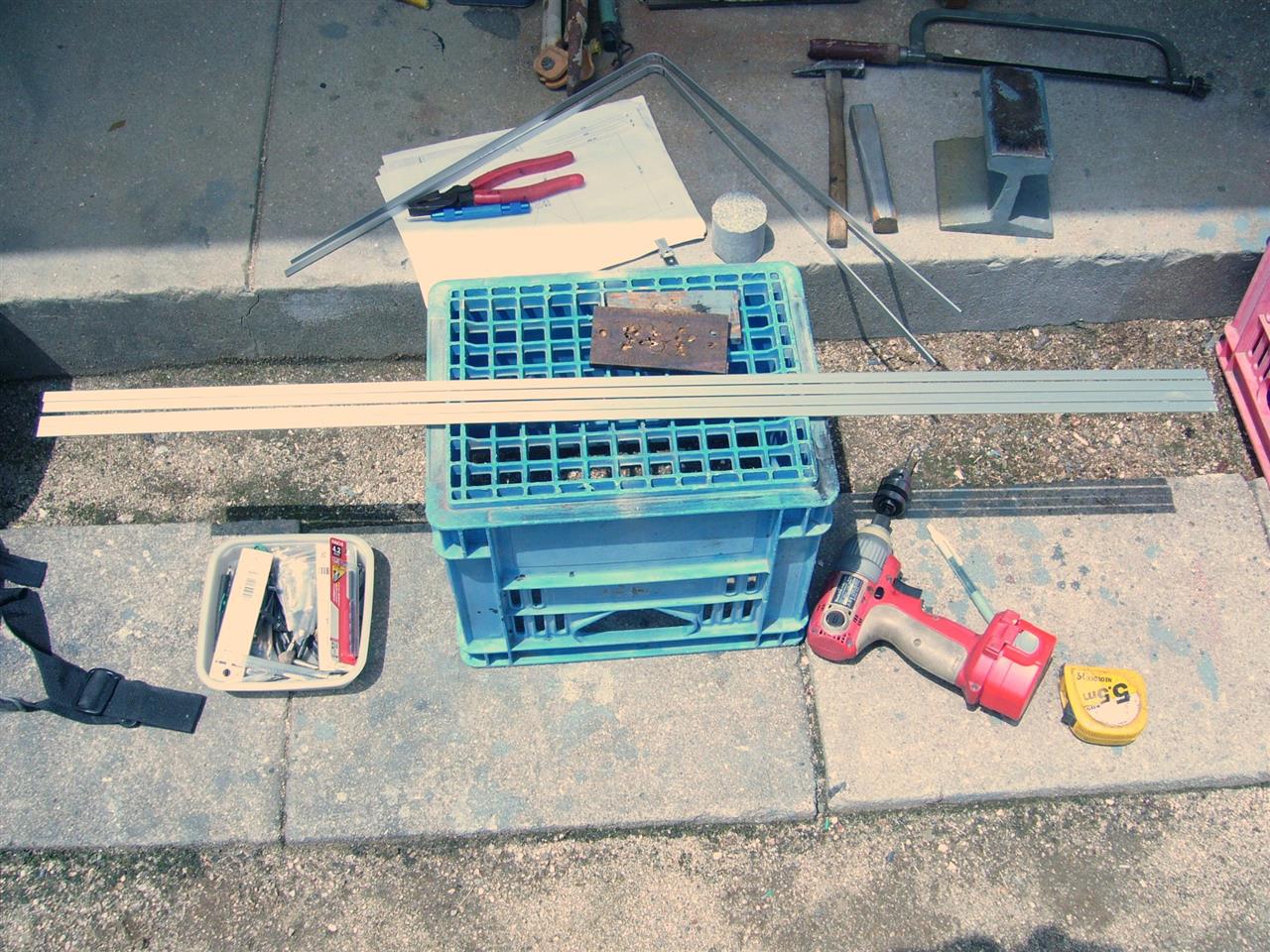

HCで部材の購入
支持パイプ類


エレメント 敷居のアルミレール


補強板　ダイソーのプラまな板

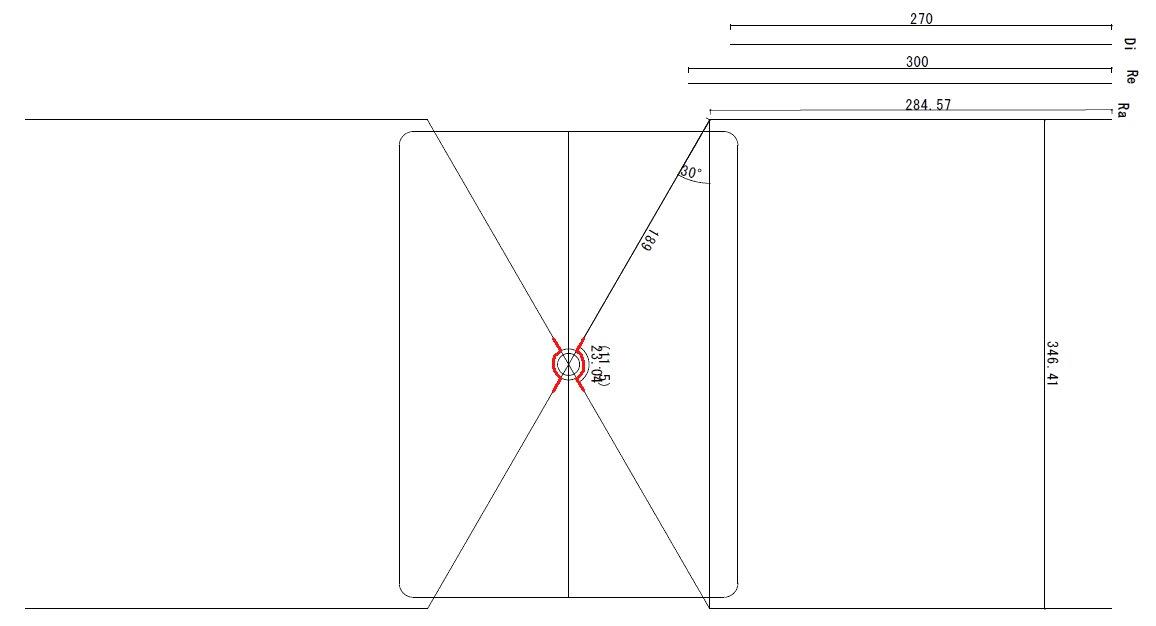

CAD　
偏波面　この図面方向なら水平偏波になる

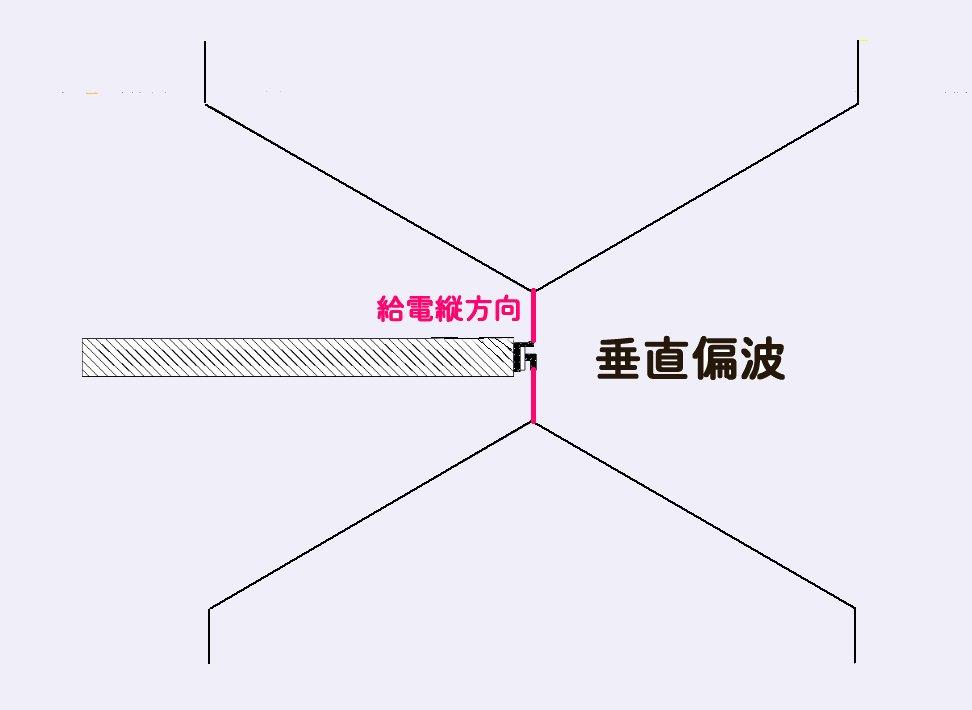

ネット検索してみると偏波方向は赤線部分が縦なら垂直偏波のようだ。


横方向から


何時もの青空工作室で　先ず、アルミレールを１ｍにカット


正確な位置を出す為、大小のポンチで2度打ち。
この後、大小のドリル刃で穴開け。

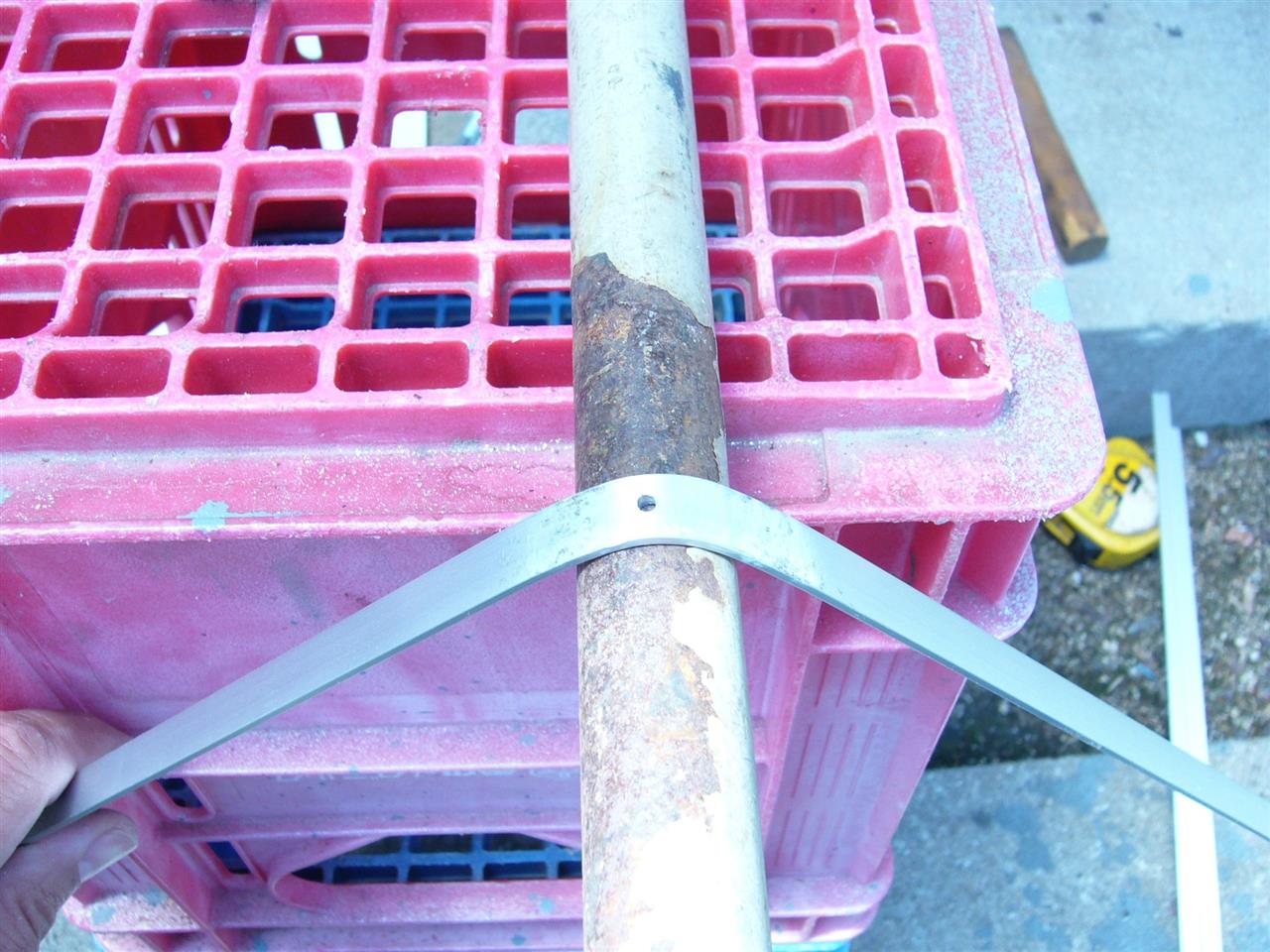

取付部分のR出し　金属パイプを当ててハンマーで少しずつ成型


折り曲げ①


折り曲げ②

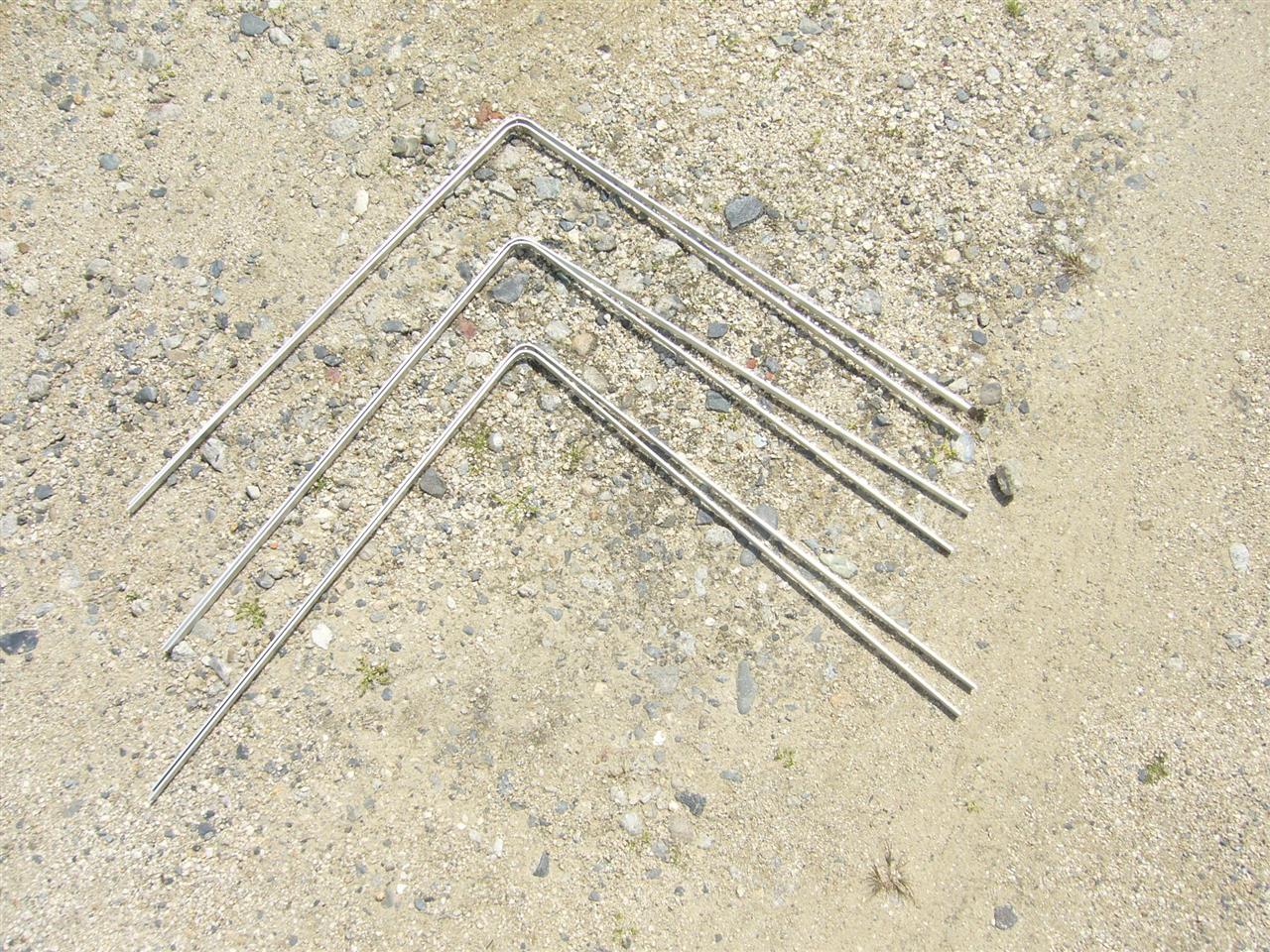

取付部分のRは概ね完了

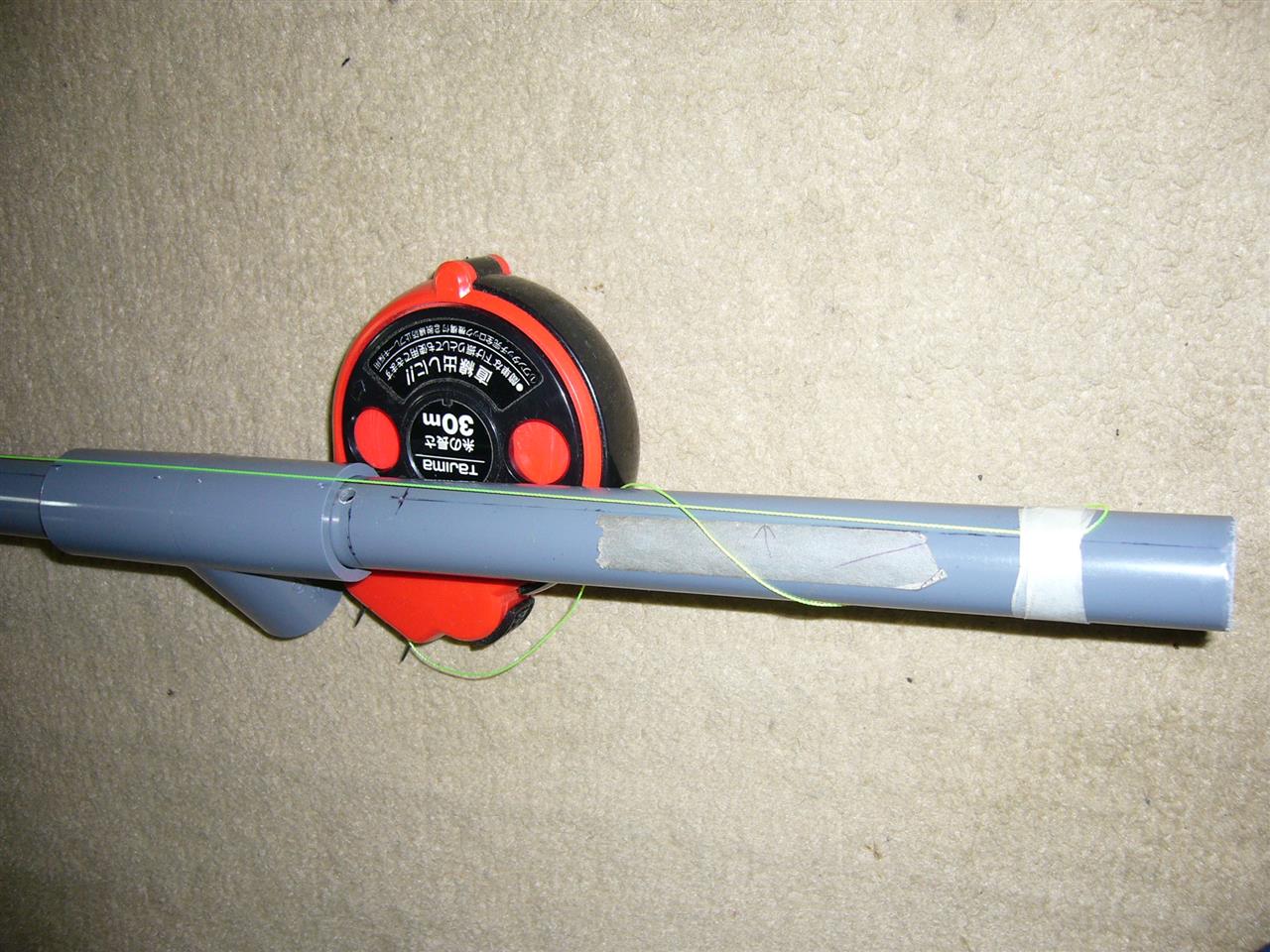

パイプ穴のセンター出し　　マスキングテープで（直径に円周率／２の位置）目印


２ｍｍと４ｍｍのドリル刃で2回パイプに穴開け


早速チェックをしようとしたが 給電点の接続が間違っていた。（また思い込みだ～）
ネジで上下がしっかり固定され、これではショートしてしまう。
給電点はパイプを挟んで上下のエレメントが接触しないように固定しないといけない。
HCを徘徊して居ればしっかり固定できる良い部品が見つかるだろう・・・・
