今度は電気的な故障でなく、機械的な故障でした。

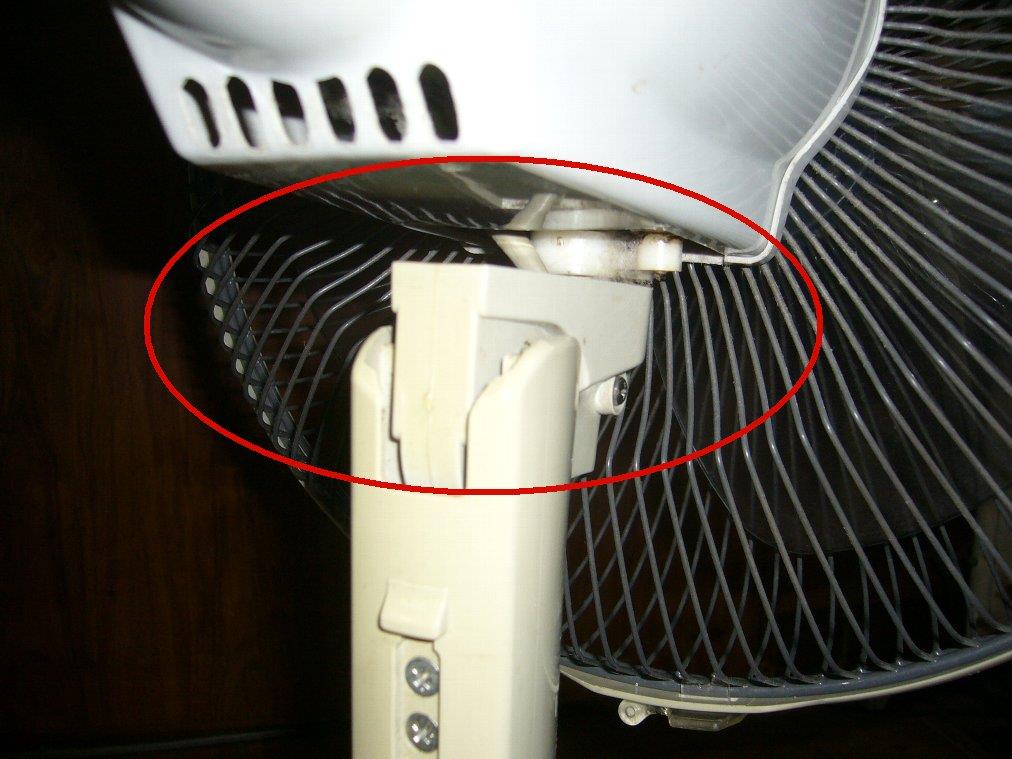

扇風機の後ろを持ち上げると、首の部分からスッポリと引抜けてしまいました。
これが固定できないと、危なくて羽根を回すわけにいきません。


もうお暇をやるか決める為に分解しました
首と土台を繫ぐ金具が金属疲労で切断していました。


金具の厚みが１ｍｍなので溶接できるか疑問ですが、ダメ元チャレンジです。

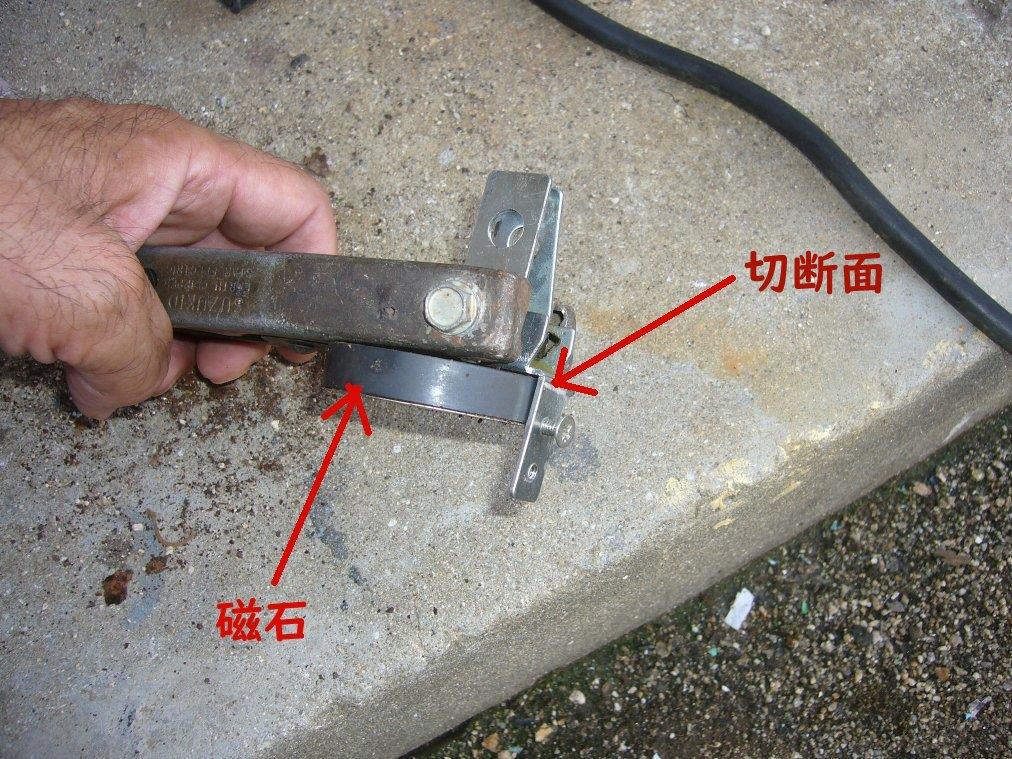

磁石は廃棄の電子レンジから外しておいたものです。強力なので溶接する部分を固定するのに
とても便利です。


一度にやると金具が溶断するので、少しずつ（短時間で）何度も重ねて溶接しました。


手棒式なのでTig溶接のような奇麗に仕上がりませんが機能的にはOKです。

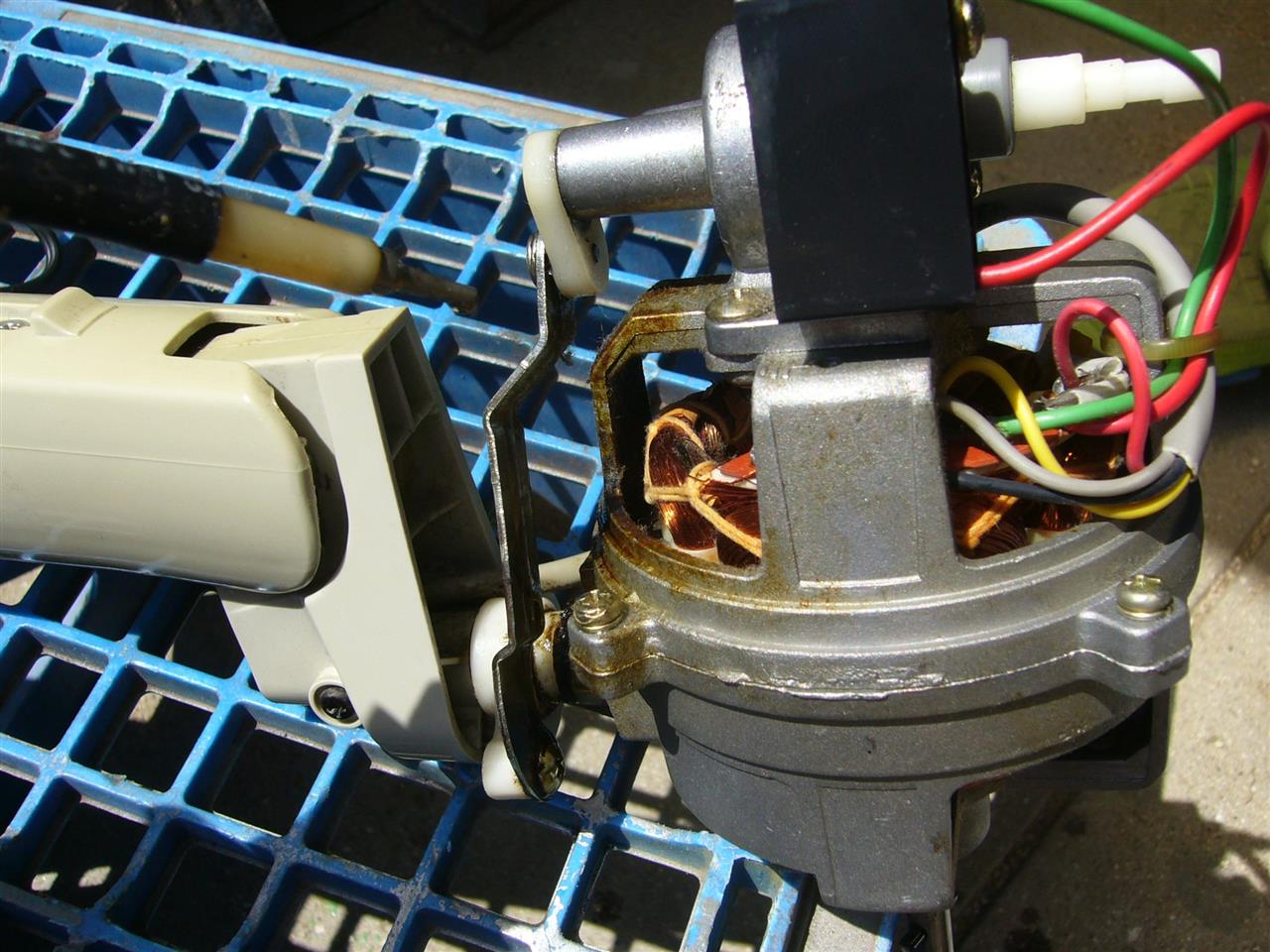

熱を帯びるてのが気になっていたので解体した序に首振り機構にグリスを注入


モーター軸にはオイルを注油しておきました。CRCは簡単ですが長持ちしません。
回転が滑らかになった気がします。


駆動コンデンサーの規格を写メ。我が家の3台は全て同じ規格だった。　
今後の為に注文先と価格を調べておこう。　3μF／250V


完成　以前ここがフニャフニャしてたのは切断の前兆だったようです。
首の上げ下げがシッカリしています。


市の粗大ごみセンター送りになるとこでしたが、もう暫く我が家で動いてもらいます。

扇風機が動かないよ」と修理依頼が有り。

我が家の家電類では比較的新しい部類で、マイコンが入ってたシャープの扇風機です。
これが壊れてたら面倒だな思いながら全体のチェックを開始。

コードの付根を少し押さえると回り始めました。コードの金属疲労で断線していたのが原因です。
断線場所を繫げば簡単に済んだのですがコードの所々で芯線が見える傷が有ったり加水分解
してベタベタになっている部分がありましたので、ジャンク箱から代わりのコードを見つけ
、そっくり交換で修理完了でした。


基板の端子部分から交換、半田付け


完了。　また数年先まで寿命を延ばせました。


趣味の修理なのでタダですが、業者に頼むと1時間の人件費や機材工具等の設備償却費が加味
されるので、半田付け2か所修理でも5,000～10,000円は掛かりそうです。
試しに依頼者さん（女房）へ請求書まわしてみます。（笑）！

スマホや携帯をユーザーがカラ割（分解）する件についてネット情報を検索してみたらメーカー
から認定を受けた者（業者）以外はNGのようです。

前回「ものは試しの放熱器」で少し触れた件の続編です
関連投稿はここ

これは、私が直接総通局の該当部署へ問合わせし確認したものでありません（寝付の悪い子が
折角寝てるものを態々に起こしに行きません）。このネット情報を参考にしています。

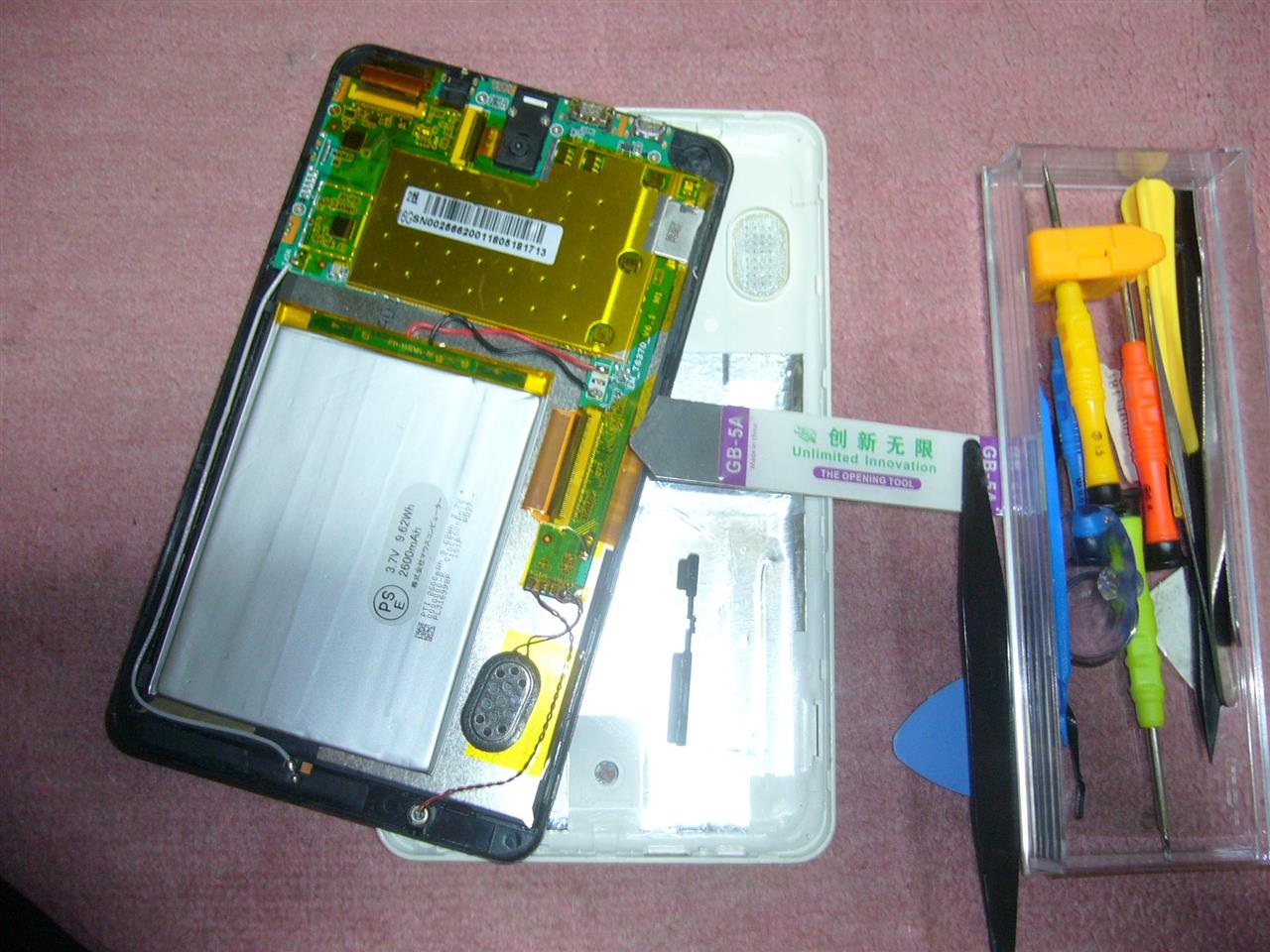

下画像のタブレットはジャンク箱保管で使用していません


総務省総通局の見解は
「スマホ、携帯電話を分解をすると技適マークが外れ、再度電源を入れた瞬間に電波法違法に
なる」

分解、改造（修理）できるのは、お上から許認可を貰った販売メーカー及びメーカーから委託
された修理業者のみが該当する。
㊟：お上の「登録修理業者」に依頼する方法もあるが、必ずしもメーカーの委託業者とは限ら
ない。当然依託業者でなければ純正部品の入手はできなくて社外品部品となる。

メーカー及びメーカーの委託業者以外の分解（電池交換）修理（液晶交換）では「分解修理
した時点に改造していない」と言う証明が無いので、メーカーが委託していると判明している
業者でないと、どのような条件であれ修理・分解は技適が外れてしまい使用者も違法となって
しまう」
＊認定（委託）業者の作業でないと同じ内容の分解修理であっても違法機器となり、それを
使用した者も違反者となってしまうので安易に安い値段だけで業者を選んではいけない。

＊ただしスマホ・携帯を修理をすること自体は違法行為ではなくて、WiFiやモバイル通信を
行わなければ法に触れないし問題ありません。要は電波を飛ばさないので本来の通信機能が
使えなくなるだけです。（こうなると、TVかオーディオになり置物のレベルです。）

これで以前から引っ掛かっていた件がスッキリしました。
しかし、電波法上の理屈は理解できましたが、アマチュア無線機器の保証認定制度と同じで、
性善説に基づき本音と建前の使い分けでなんかザル法の感じがします。

何でも分解するのが大好きな私は廃棄するのを建前に技適機器の分解を遣ってみたい衝動が
有り有りです（笑）！

インターネットサイトを何か所も開いたままにしているとWi－Fiルーターが高熱になって時折
ダウンしてしまいます。何とか放熱対策を遣りたいのですがルーターを始め電波機器はお上の
認証品であって、ユーザーが機器に分解や改造する事は一切禁止されています。
認証品には必ず技適マークが付いていて、このマークが付いていない機器は日本国内での使用
が禁止されています。


改造とならない範囲で、試しに熱を持つプラ部分にCPUのヒートシンクを抱かせてみました。
ケースに取り付け穴をあけますとケースの改造になるので紐で括り付けました。
ヒートシンクが熱くなるので結構放熱効果が見込まれます。


＊本来なら機器内部の熱源に直接ヒートシンクを付けたりシリコングリスの塗布をすれば良いの
ですが、御法度なのでグッと辛抱しています。無線従事者が罰金100万円の対象者になっては
目も当てられません。

スマホはユーザーがカラ割して修理したり、電池交換するのはOKみたいなのに、もっと簡単な
機器でカラ割ができないのは不思議ですね。総務省総通局へ問い合わせば良いのですが、
態々に尋ねて寝ている子を起こす必要もありません。（大人の対応が得策です）

＊最終型がこれです。
もう1個小さいヒートシンクが有りましたので両面に抱き合わせに付けました。これで様子を
見てまだ冷えないようならヒートシンクにファンを取り付けられないか検討してみます。
（電源も改造にならないよう外付けで）
・底部に穴を開けて小型ファンを取り付ければ見た目にもっとスマートになるんですがケースの
改造でも違法になるのではと自重しています。

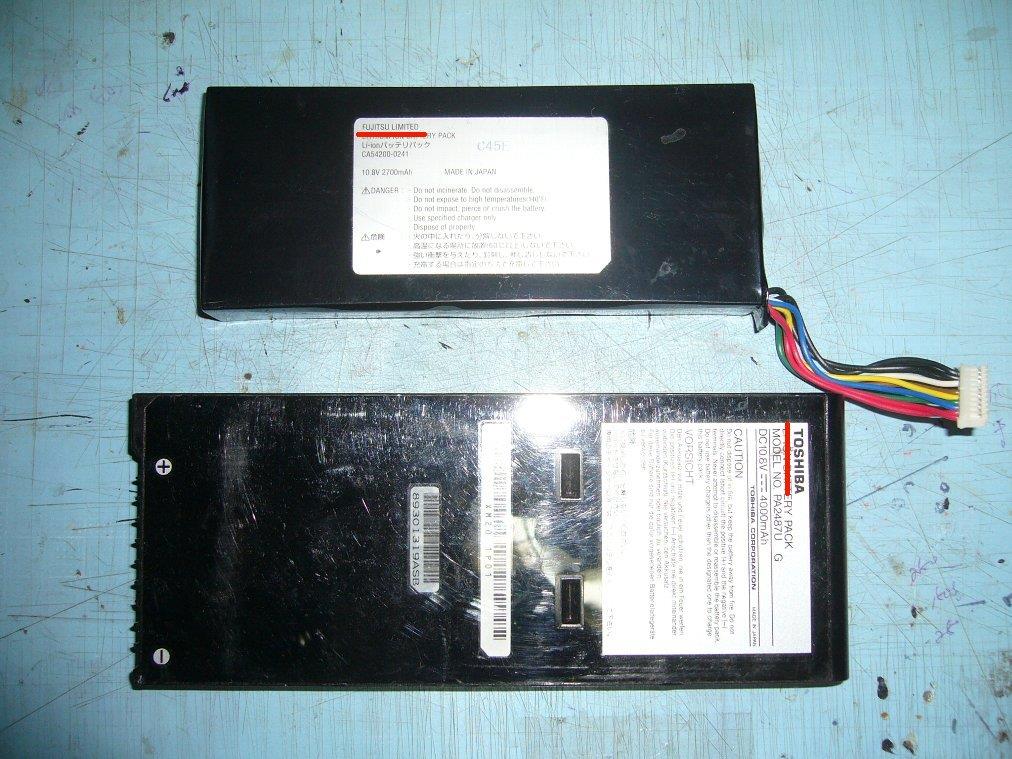

棚のジャンク品を整理していると、TOSHIBAとFUJITSU製の古いノートPC用電池パックが出て
きました。
保管した当時は充電器が無くて其のうち何とかしようと、そのままジャンク箱の中へ仕舞った
記憶が有り、それから25年間も寝させていました。
FUJITSU製　2パラの３直の6本　18650
TOSHIBA製　3パラの３直の9本　17670


両方とも電池パックの状態では使えなさそうです。

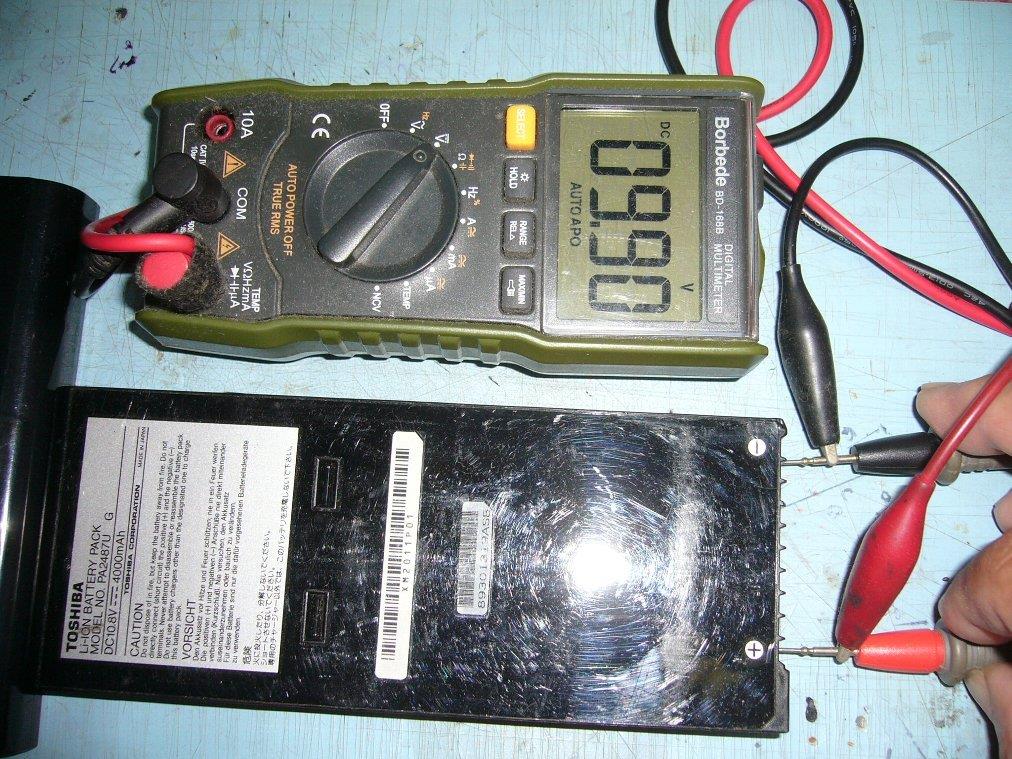

電池パックにAVRの１０Vで刺激充電してみましたが両方ともNGです。全く充電できません。


こうなると、カラ割して1本ごとのチェック

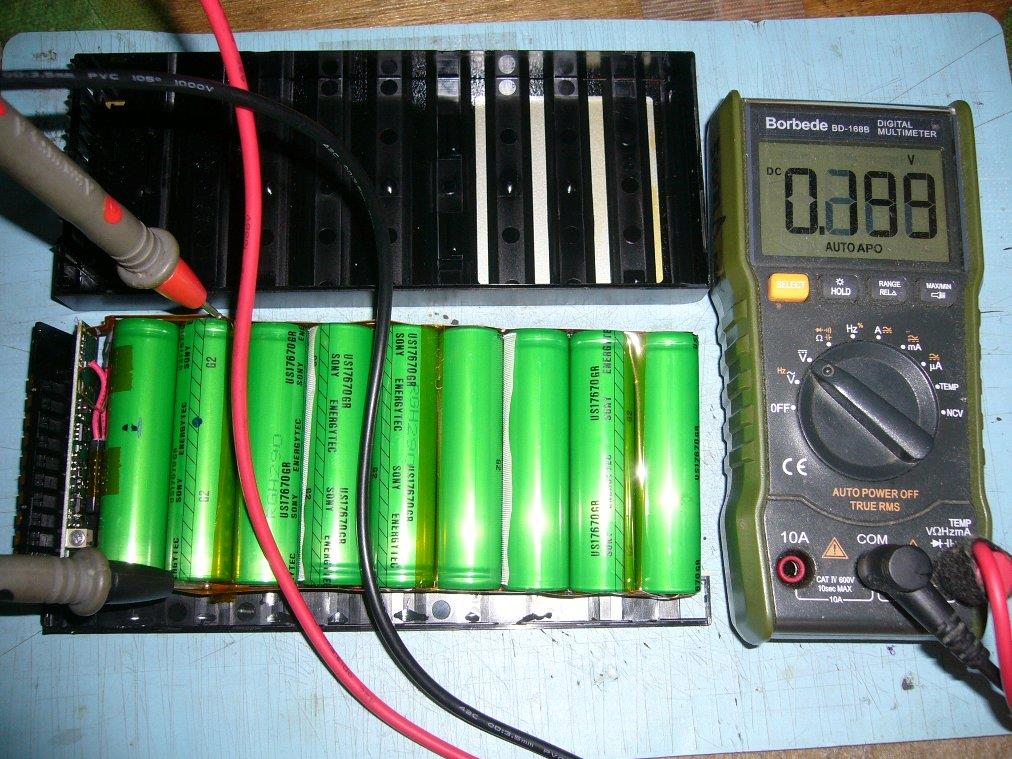

＊TOSHIBAから
9本すべて、電圧が出ません。


製造はTOSHIBAだがケースはMITSUBISHI,電池はSONY。それも17670が使用されていた。
規格は知ってはいたが見るのは初めて。表示通り18650より直径が細くて長い。


Li-ion電池の充電器は過放電で電圧が下がりすぎた電池には充電できませんので１本毎に3.2V
で刺激充電してみました。指先で温度変化をチェックしています。

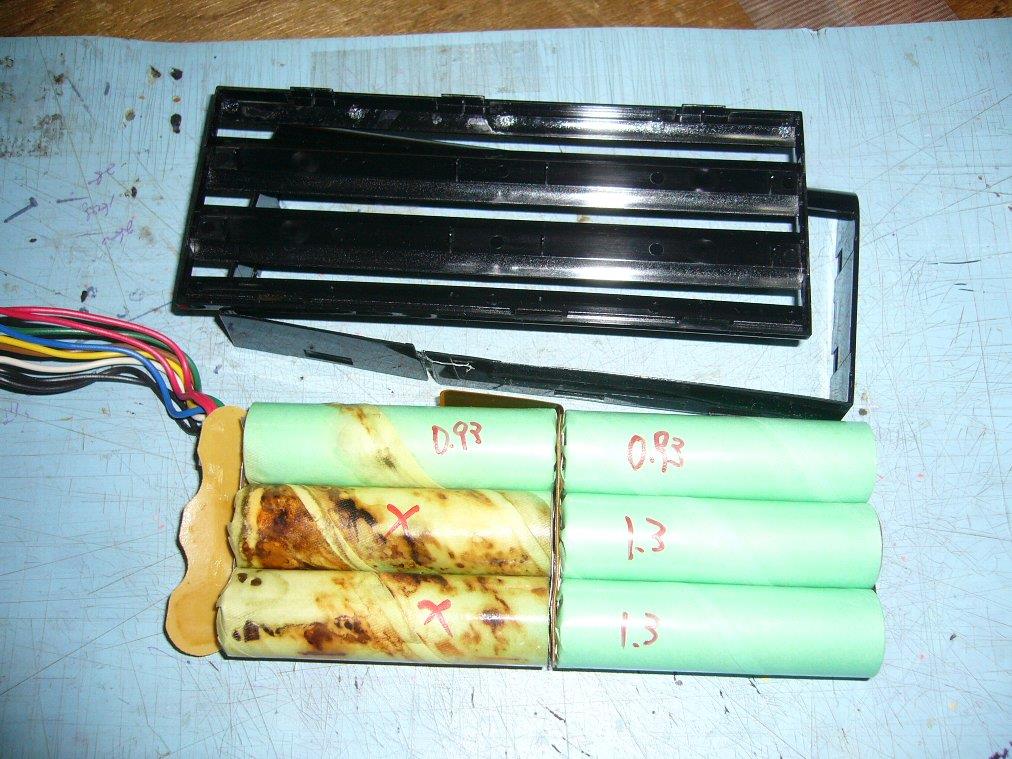

＊FUJITSU製
絶縁がフィルム巻きでなく紙巻です。4本だけ僅かに電圧が出ました。
　

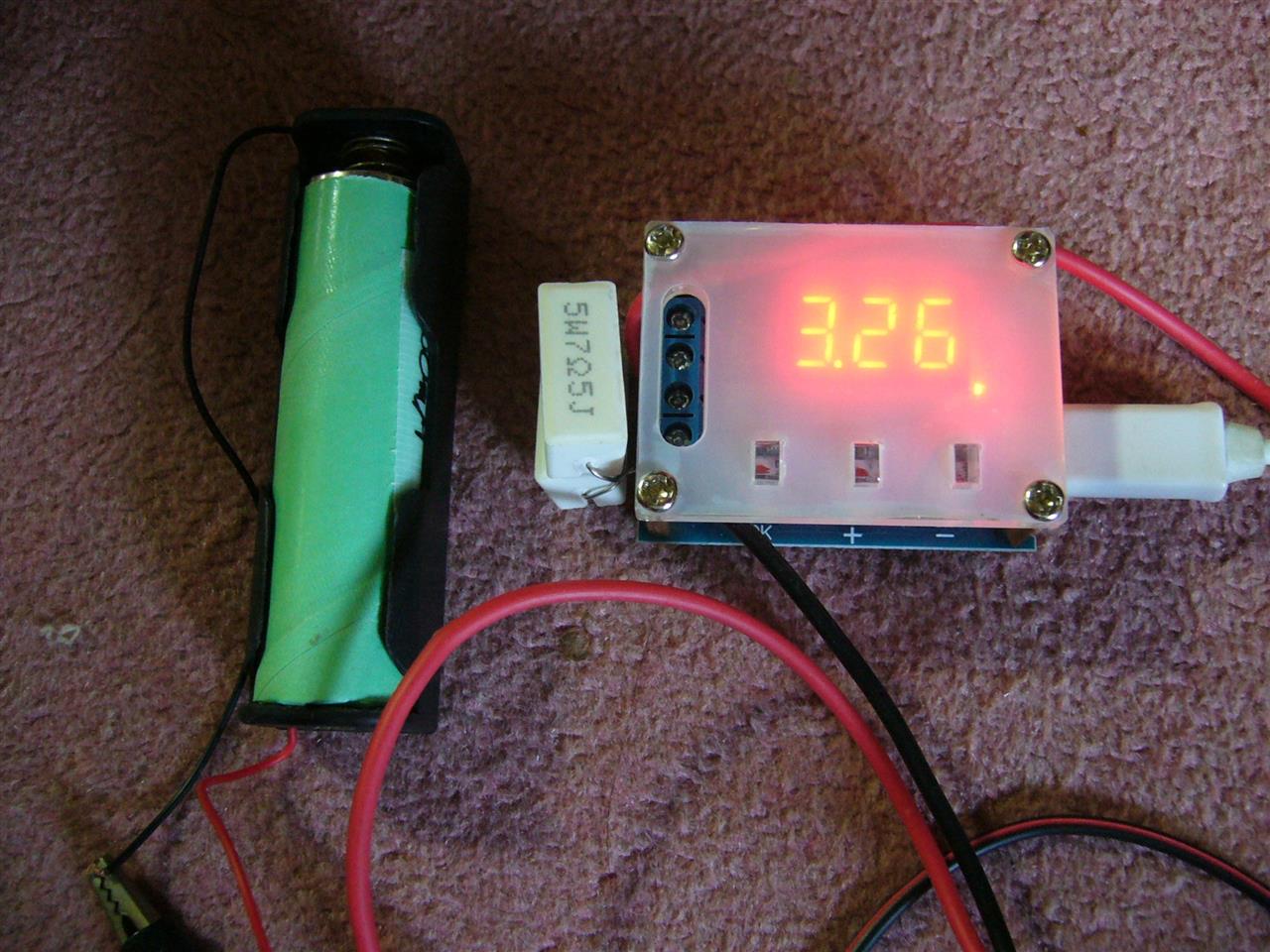

充電器で検知できるまで電圧の上がった電池に充電開始。取敢えず満充電になったと仮定して
そこから容量チェックを開始。
これには手間暇が掛かるのだが低容量の電池なので結果的にチェックが早く終了してしまった。


最終的に使えそうなのはFUJITSUの3本のみで容量は800ｍAhでした。TOSHIBAの17670は
3.7Vの電圧が出ても容量が10ｍAh以下で、内部抵抗が130ｍR以上あり全滅でした。
25年も放投げ状態だったのに15本中3本の生き残っていたし、危ない作業の経験値が増えたので
結果オーライとしよう。
