古い（1970年代）ラジカセが棚の奥から出てきました。

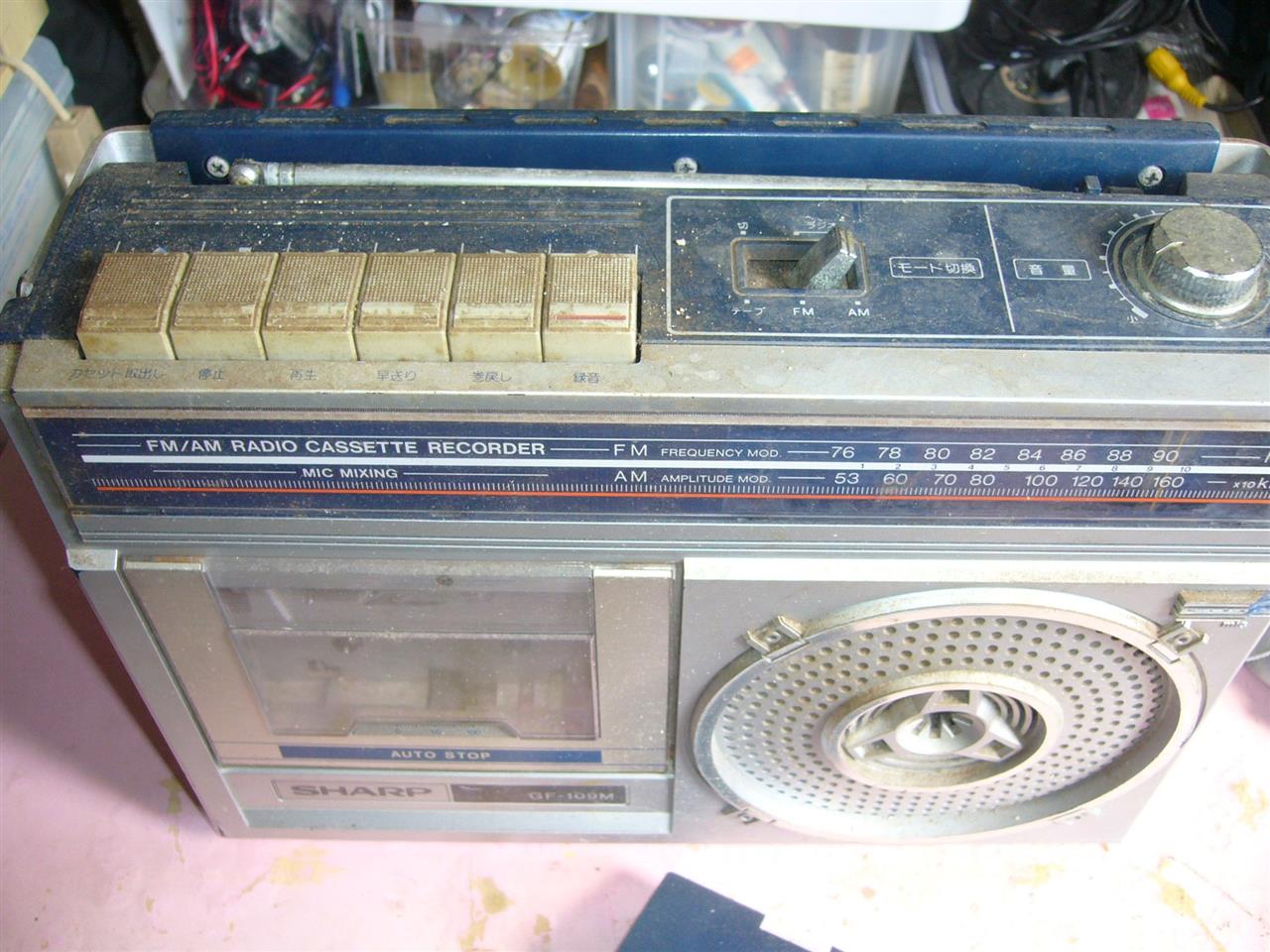

シャープ　GF-109　　FM・AMラジカセです。　埃かぶり状態


プラケースは外して、マジックリン洗浄行き。


内部
ベルトがプーリーに引っ付いているのを引き剝がしました。プーリーの溝掃除も必要だ。


ベルトが伸び伸びです。カセットを使う事無いので探すのが面倒。
実測外周　270㎜（φ86㎜）


内部をチェック中
ＡＭは感度が十分だが、ＦＭの調子が悪い。近隣（500ｍ）のＮＨＫは問題無しだが、ＦＭ岡山は
20Ｋｍ離れていても、金甲山からの打ち下しなのに、フェージングが掛かったように感度が上下
する。


どうも低いｆ側で感度不足の模様、それなら高い方のワイドFM、RSK（91.4Mhz）が入るよう
Tcを調整してみたら簡単に改造できた。（少しCを抜くだけ）
回路図が入手できなかったので、他機のを参考に使っている。構成はほぼ似ている


バンド幅の遊びくらいのUPなので、下側の76.8Mhzも入るはずなのだが、80Mhz以下の感度が
とても悪い。C類をあれこれ差し替えるが変わりなし。RF,Mix,OSC当たりのTrが呆けているか？
此の周波数帯に手ごろな代替Trが無いので秋月へ注文。20個100円だけど送料500円
序にゴムベルトも有れば良いのに、送料が高く付く！

机の上に置いていたコップを引っかけて、リモコンの上に麦茶がドップリ掛かってしまった。
何時も、PCやリモコンの近くに水物は近づけないようにしていたが、気が緩んでいたようだ。

即刻、電池を引き抜ってから水分を拭き取り。次に開腹作業

処理が早かったので、ラバー（押ボタン）部分から下へは浸み込んでいなかった。

序にケースとラバーを水洗いし接点を洗浄しておいた。



＊カラ割は中華工具ながら専用が有るとスムースにできる。また爪の破損が無い。

頂き物のandroidが数か月放置していたら充電しても起動しなくなった。以前チェックの開腹を
したのだが、電池も剥がせなくて中断していた。

性懲りもなく再トライしてみた。
以前の投稿はここ

Li-poなのかLi-ionなのかどちらが正解か？
詳細は知らんけど、リチュームイオンポリマー電池が正しいらしい。


開腹の時点ではOVだったので10分ほど充電状態で放置。少し電圧が戻ってきた


充電LEDは点灯するし電池の端子には4.12Vが出ているのに、やはり起動ONしない。


先日の要領でヘラで少しずつコネコネしていくと（怖い瞬間が過ぎて）電池は剥がれた。
今回は専用のコネクターが付いているのでLi-POの容量チェックはしていない。
他社の同等規格品はAmazonで3500円くらい。


起動SWに接点復活剤を入れたが、起動はNG。


中華の開腹器具には合致のドライバーが無し。
トルクスネジはマイナスドライバーで無理やり回せそう


＊このような修理行為を遣られて「電話通信やWi-Fiが回復しました」と投稿すれば電源ONの
時点で、私は「電波法、通信事業法を犯しました」と言ってるようなものなので注意ください。

お上の認定者（社）以外の分解、改造行為は違反で、懲役1年または100万円の罰金になります。

カラ割、電池交換等に成功した場合は黙して語らずが賢明です。私は失敗（電波を発射してい
ない）してますのでオープンです。（笑）！

とうとうディスプレが反応しなくなり、もう使う事無いので分解して中を覗きました。


Li-po電池の電圧が生きていそうなので剥がしてみました。

何故これほど、強力に取り付けてるのか理解に苦しむ。なかなか簡単に剥がれない。
逆にこんな強力な両面テープを入手したいものだ。
ヘラを隙間に差し込んで少しずつコネていくが電池が変形するのが怖い。
ラッカーシンナーを隙間から注入して、再度コネコネ。


剥がれたけど表面に引っ張った皺跡が出ている。膨れていないので良しと（笑）！


LI-OPの容量チェック中　
円筒型（18650等）の充電測定器を角型⇒ラミネート型へ変換している
膨れていないから期待していたが、充電と放電を繰り返しても、ほとんど容量が無くて
内部抵抗が高すぎる。納得して廃棄処理する。


SPと小型CマイクとフィルムANTを残しておいた
他に入手しにくい小ねじ

物置の整理品です。富士通の電話カップラー　
日本電信電話公社認定（NTTの前身だが、分解しなかったら認証生きてたのかな？）

物持ちの良い私でも流石にイラン。・・と燃えないゴミ袋に入れてたのに又出してきた。


まだ覗き見していないの忘れていた。（笑）！　　早速分解。　
もう40年くらい昔、地域無店舗販売（今でいうネット販売の走り）の会員になり電話から
注文していた。顧客No,PASS,商品コード、個数等を順次入力していたように思う。脱会
して返却忘れした物だが、相手企業はもう存在していない。


話が横道になるが、このころ似たような仕組みで得意先の注文をPADに入力し公衆電話から
会社へ受注データーを送信していた。現在の受発注システムより手間の掛かる仕組みだったが
当時手書きの発注書を作っていたので、これを使う事で遥かに楽になった。
JANコードのお陰です。

・－・－・－　　
本題：ICは松下製のS2559F　トーン発信器　


ダイオードマトリックスで真似したな～


開けて関心したのはXtal。3.579545MhzはカラーTVの映像信号の中のカラーバースト用
DTMFにも使われていたのか。何分周かして可聴トーンにするんだろうな
昔、秋月に10Ｍhz標準周波数発生キットにも使われていたがややこしい分周の計算式だった。
＊TVから引き抜いたXtalをこっそり試作送信機に使っていた。今ではアマバンド内の周波数
だが2５年くらい昔はオフバンドだった。


この機器は中身もケースも改造転用を思いつかない。

せめて捨てる前にケースの黄ばみ取りの実験にトライ。ブリーチ漂白を使う


前：画像の色合い以上に黄ばんでいる


後：太陽光（紫外線）24時間　　良く脱色できている。　この方法は有りだな。
ブリージ：水＝１：５～６　36時間浸けこみ
キーの部分はカラ割できないので漂白していない。拭き取りぐらいでは効果なし。


テスト稼働　LEDの点灯とピポパ音の確認
