2021年12月19日 イイね!

POLO 7極ヒッチカプラ灯火類 6極回路リレー加工用

POLO 7極ヒッチカプラ灯火類 6極回路リレー加工用欧州車とかにはトレーラー繋ぐと灯火類異常負荷エラーが出るのが多いため
今回はアマゾンで回路作成用に購入

リレー分負荷位ならエラー出ない、
電球負荷掛かった電流値が変化し過ぎるとCANが拾うので

バッテリーからの直回路にするので電流負荷少ない様にします。

自作基盤で多極Ry 作るより簡単なので、、、、、、、しかも安い
回路はA&B接点なので使い方次第では面白くできるし、汎用性もある

良く考えてるねと感心して、

最悪逆流あれば整流ダイオード追加すれば楽です
必要な回路

右ウインカー
左ウインカー
スモール
ストップ
後退バック
予備の回路も作れます


5回路ですが予備回路もできるので6回路仕様
裏側みたら解かるよね、、、、、 使い方は簡単だし。


alt


リレーには6(シングル)チャンネル12Vアクティベーションリレーが付属しており、
10Aで250VACを制御する準備ができています。
制御のフロントエンドにあるオプトカプラーによる追加の絶縁、およびリレーのアクティブ化ロジックは、ミニジャンパーを介して構成できます。

技術仕様:
チャネル:6チャネル
動作電圧:DC 12V
ーマルオープン対応負荷:10A 250VAC / 15A 125VAC / 10A 30VDC
静止電流:5mA
最大電流:80mA
トリガー電流:2-5mA
トリガー電圧(LOW):0-4V
トリガー電圧(HIGH):4.5〜12V
絶縁抵抗:100MΩ(500VDC)
動作時間(定格電圧下):10ms未満
リリース時間(定格電圧未満):5ms未満

電源インジケータ(緑)
リレーステータスインジケータ(赤)

ユーザーフレンドリーなインターフェースデザイン。
すべてのインターフェースは、端子配線リードを介して直接接続できます。
モジュールサイズ:103mmX50mmX18.5mm /4.06X1.97X0.73inch(L * W * H)
入力インターフェース:
DC +:正の電源に接続します(リレー電圧範囲に応じて)
DC-:負の電源に接続します
IN:リレーモジュールトリガーピン(高または低レベルトリガーオプション)

リレー出力方法
ノーマルオープン(NO):リレーのノーマルオープンピン。
リレーオフ時にNOピンがCOMピンに接続されません。
リレーオン時にNOピンがCOMピンに接続されます。
共通ピン(COM):リレーの共通ピン。

ノーマルクローズ(NC):リレーのノーマルクローズピン。
リレーオフ時にNCピンがCOMピンに接続されます。
リレーオン時にNCピンがCOMピンに接続されません。

高/低レベルのトリガー:
1.ジャンパーとLが短絡したときの低レベルトリガー。
2.ジャンパーとHが短絡したときの高レベルトリガー。

パッケージに含まれるもの:
オプトカプラーモジュールを備えた6チャンネル12Vリレーモジュール










何気に汎用品購入すると1万とか2万位に販売してますけど(笑)



alt


alt




汎用リレーで作るとね複雑に配線が絡むし

alt
Posted at 2021/12/19 17:48:49 | コメント(0) | トラックバック(0) | 日記
2021年12月19日 イイね!

寒波って来なかったです(笑)雪ふらない

寒波って来なかったです(笑)雪ふらないまだクリスマス前ですが
天気予報では一級寒気団が襲来とか騒いでました、
雪降るかなと期待してましたが

気温も5℃位だし、、、、、、、
名古屋市北部エリアも降雪無






んんんんんんんんんんんんんんんん、、、、です。

暇なので倉庫の整理とか雑用を、、、、、、、




お家は金曜から連続焚きで薪ストーブぬくぬくな週末を迎えてます。






Posted at 2021/12/19 13:46:57 | コメント(0) | トラックバック(0) | 日記
2021年12月18日 イイね!

POLO 6R カオスWD バッテリー交換とオイル添加剤追加投入

POLO 6R カオスWD バッテリー交換とオイル添加剤追加投入 あさからキャリア設定確認して

バッテリーも替えようとボンネット開け

あっ オイルも確認した減っていないのですが添加剤も追加しようと

有機モリブデン添加剤です、安くてコスパ良いので最近はコレで良いなと
高いのは不要です、○○何何とか成分判らない製品が多くみられるが
中身って色々減摩材の添加量だけだし、
やっぱり有機モリブデンが一番良い様に思う、、、、、、






オイル交換を今回は伸ばして次にフィルターと同時交換しようと画策

現在95000km位走行で定期5000km交換していましたが
今回は切り良く100000kmでオイルとフィルター交換しようと思うので。



メンテナンス整備
ついでにオイル漏れも確認したがまだ滲みながら漏れてるようです、
場所はフロント側のヘッドガスケット?オイルパッキンかな?

にじみが前全体の当たりに見られる、

定期確認して行こう。


Posted at 2021/12/18 18:11:01 | コメント(0) | トラックバック(0) | 日記
2021年12月18日 イイね!

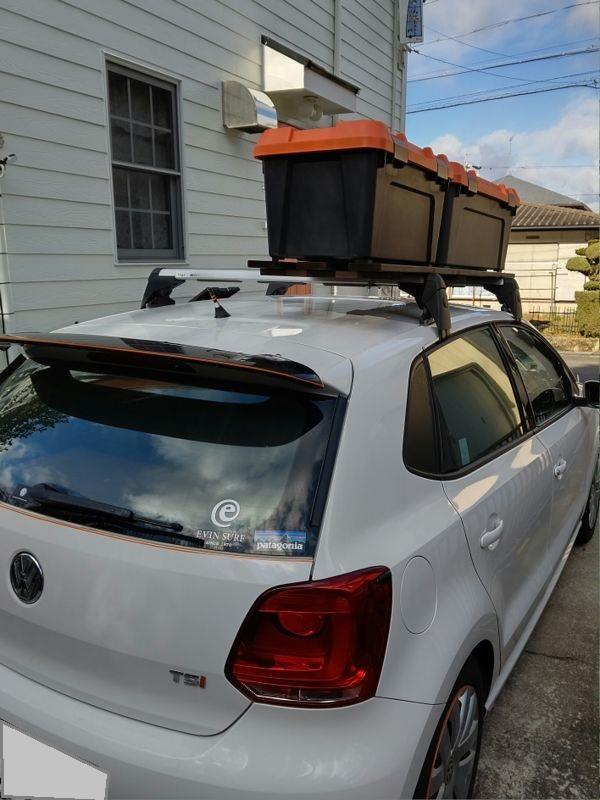

POLO ルーフカーゴBOX 完成?

POLO  ルーフカーゴBOX 完成? 今回 POLOの活用で

キャリア使い拡張してアウトドア仕様

まあまあの出来かなと、、、、

ウッドラックに乗せて固定

コンテナは防水では無いので蓋部分にパッキン張り込み簡易耐水仕様

2個乗せる様に設定して有効に







側面部分は飛び出さない様に設定

開いてる部分にはボードとか乗せられるようにセット
ウッドデッキはセンターにも移動可能

リアゲート開けてもコンテナには当たらない様に位置もバッチリ確認済
サーフボード乗せるとゲートが開けられないかなと思い
フロント側に補助キャリアも設定できるようにしています、風圧で飛ばない様に完璧に。


Posted at 2021/12/18 11:34:52 | コメント(0) | トラックバック(0) | 日記
2021年12月16日 イイね!

セカイモン POLO6R用 配送状況

セカイモン POLO6R用 配送状況日々チェックしています

落札した業者から発送したとの連絡あり、、

次はセカイモンセンターにて検品

確認後国際便で輸送、、、、、


送料が幾らになるか? 確認後決まるので気に成ります。


まあ、これで届けば日本で買うより安いから良いかなとの程度


国内で探し作ってもらうと約11万とかに成るので海外からの方が輸入課税、税金使ってもかなり安いね。


新年に届くかな???程度で思ってるので慌てないけども


楽しみです。



Posted at 2021/12/16 20:44:02 | コメント(0) | トラックバック(0) | 日記
