ダクト付きボンネット作ったんでラジエーターマウント位置変えてみようと思います。

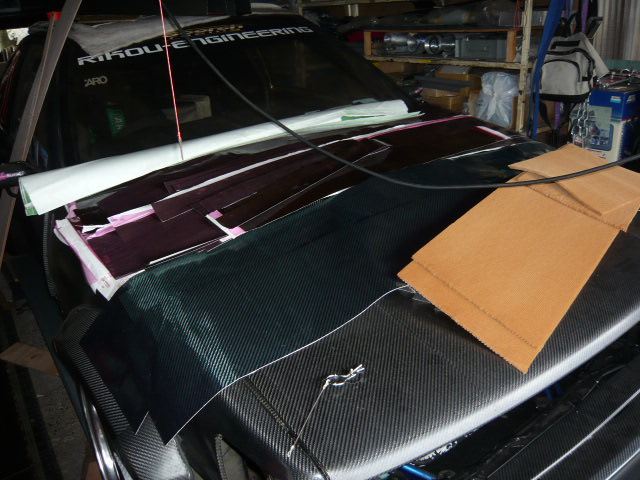

そこで、開口部から入った空気の気持ちになって考えると

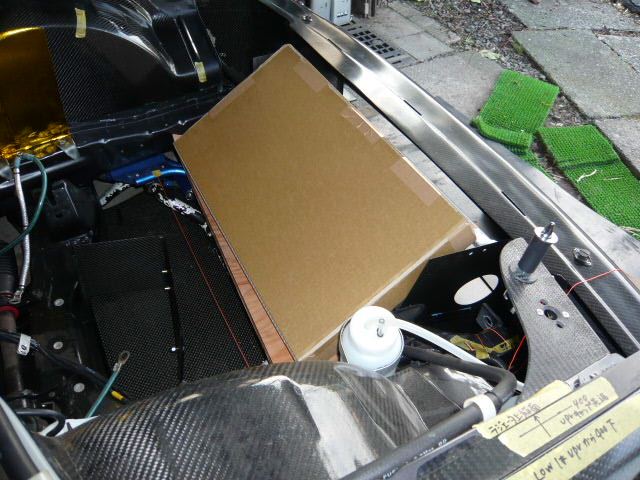

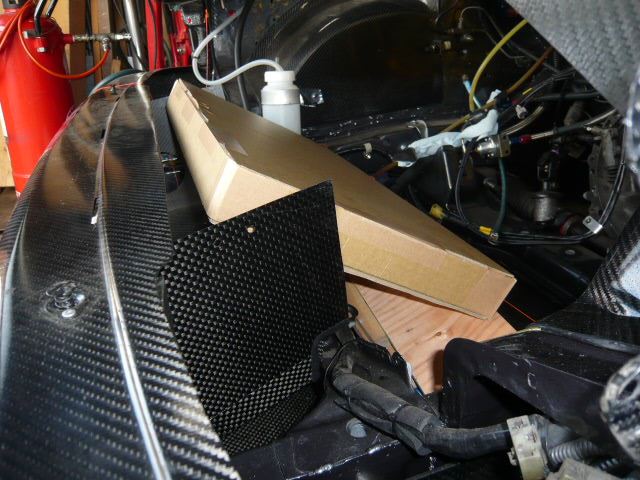

ダンボールがラジエーターと仮定します
こんな角度で設置するのがいいのかなあぁ・・・？


もっと寝かせてもいいのでしょうか？


シュラウド作ってダクトまで導こうと思うのですが・・・

無知なので誰かアドバイス下さい（礼）
まずやっていることがイイのか？悪いのか？も分かりません
経験談でもいいのでどなた様か宜しくお願いします♪

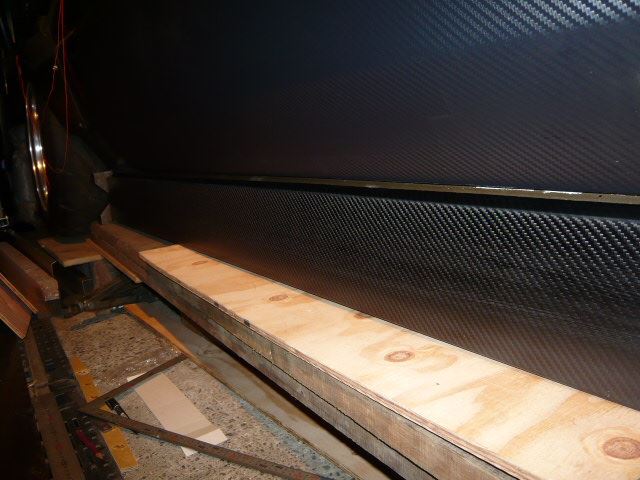

サイドステップは仮装着完了しました
小口の処理はこれからですが・・・

こちらもイイのか？悪いのか？分からないので走って確認ですね(^^);
なので仮装着にしました

を含んだ構造のサイドステップ作ります。

Hard　pointって過去のブログで紹介したかな？
その名の通りです(^^)/
構造上で搭載、取付、締付する事を想定して特に構造が補強されている部分
タップも立てられるし、カラー代りになります

それからUD　Carbon・・・初めて使ってみました(^^)v
それってどんなの？って
ん・・・僕の感想だと

見た目昆布!!

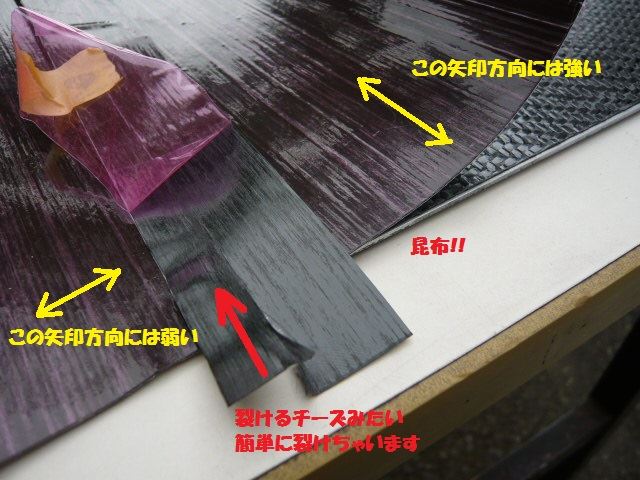

裂けるチーズみたいに裂ける

繊維が同じ方向に並んでいる（一方通行）、編んでない

繊維方向への引っ張り強度は強いが、横方向への引っ張り強度が弱い?ない?

平面物への貼り込みは簡単だが曲面物へはちょっと大変

なカーボン繊維

皆さんが目にするもので言うと釣り竿やゴルフのシャフトに使われてる様です




それでは画像見てね♪

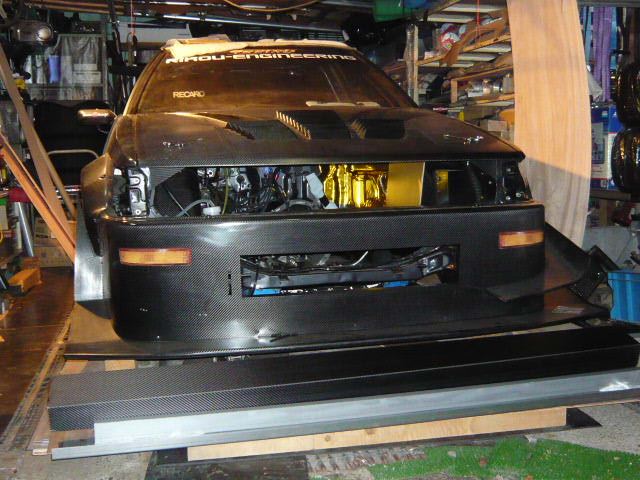

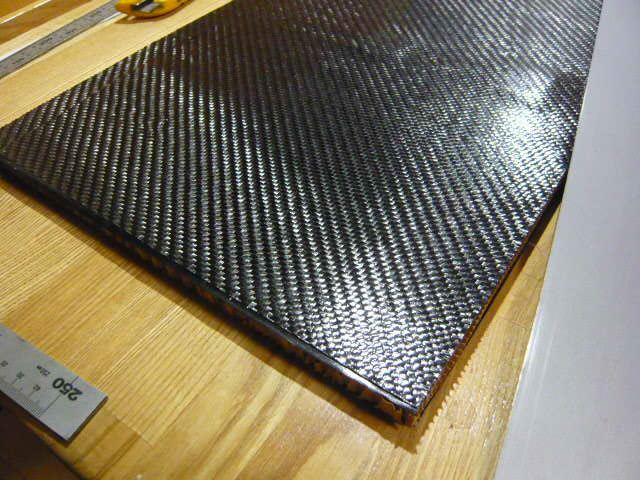

先日作った台座へは１７５０×２７０のステップ装着します
もちろん軽量にしたいのでハニカム仕様で
まずは材料小分けしてもらって必要数切り出し

切り出した材料は作業台へ（笑）

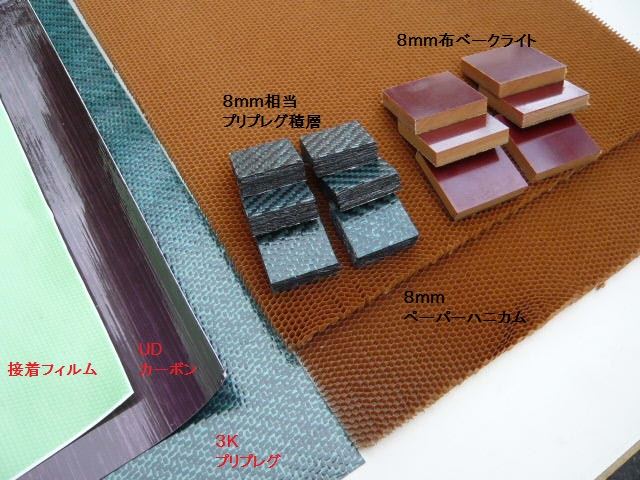

今回使用するHard　pointはベークライトと３Ｋ１２Ｋを積層したプリプレグ

これらの材料を１７５０×２７０のプレート（鉄板）に載せてくだけよ

手順①
下面になる部分へ３Ｋプリプレグ貼り込み


手順②③④
UD　Carbonを縦方向⇒横方向⇒縦方向と順に貼り込みます
縦横と重ねることによって編むイメージになり両方向に強くなります

更に剛性必要ならば縦横斜め斜めと重ねる様です

手順⑤

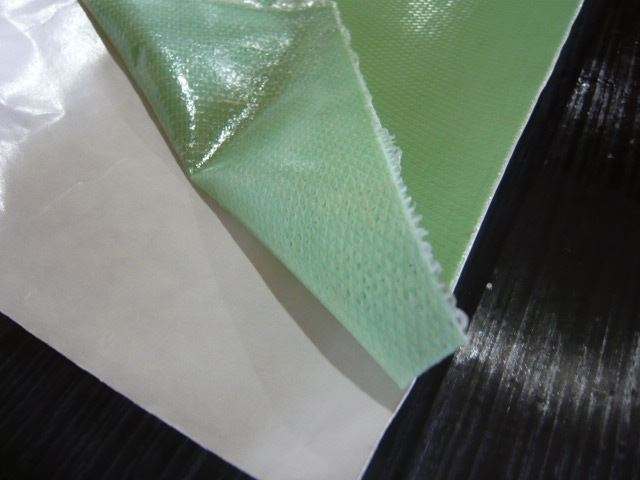

接着フィルム貼り込み


手順⑥

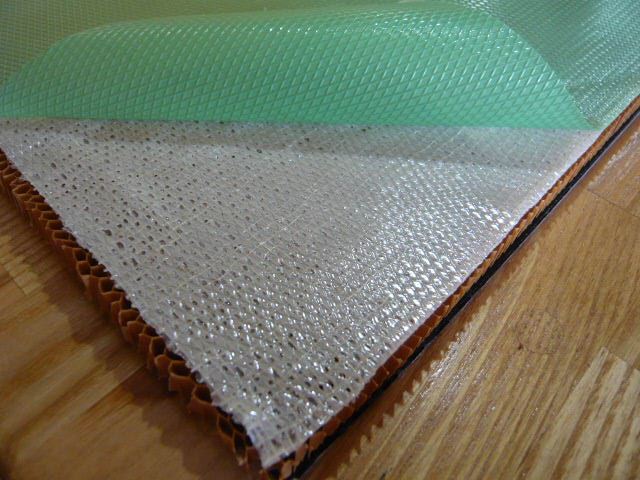

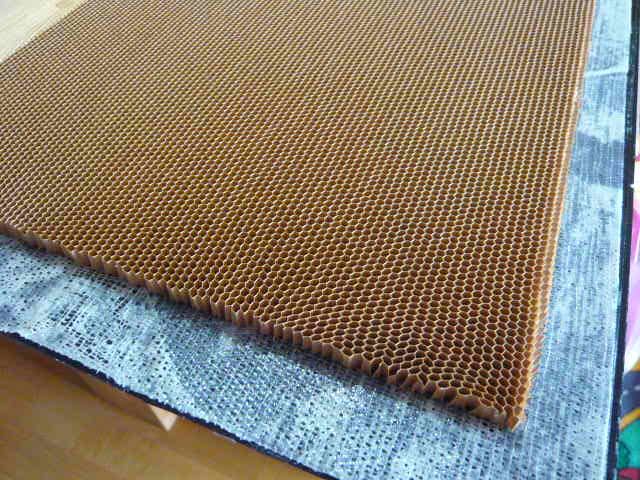

ペーパーハニカム載せます



手順⑦
ガバリでHard　point位置の罫書きを入れた後、カッターでハニカム取り除き
この時に貼り込んだ繊維まで切らないようにね


手順⑧
再び接着フィルム貼り込みます


手順⑨
上面部分の貼り込み・・・って下面構成の逆パターンで貼り込むだけ

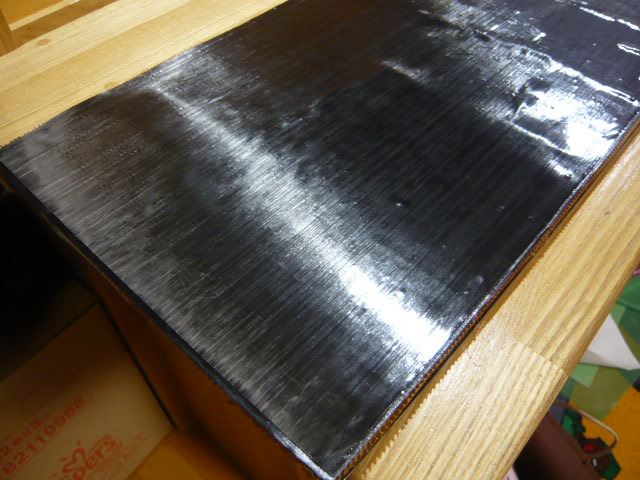

UD　Carbonを縦方向に貼り込み


手順⑩

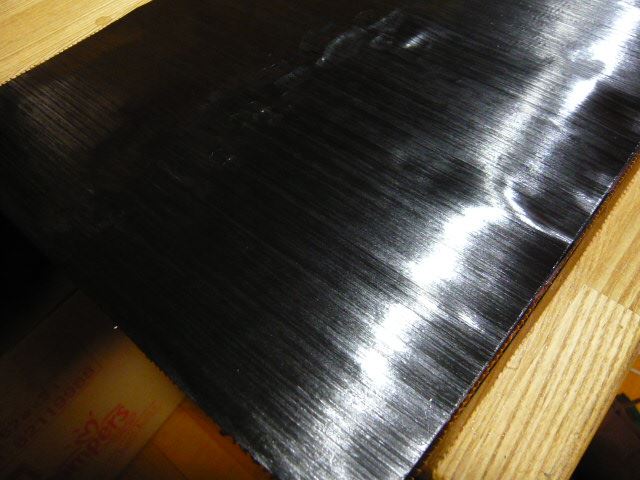

UD　Carbonを横方向に貼り込みます



手順⑪
UD　Carbonを縦方向に貼り込みます


手順⑫
上面になる部分へ３Ｋプリプレグ貼り込み


手順⑬

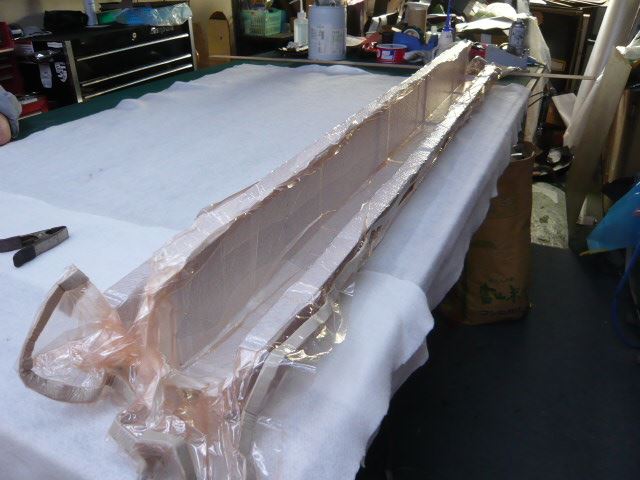

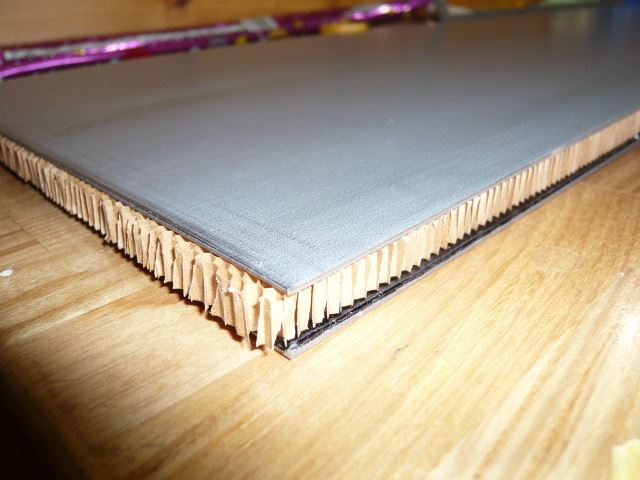

プレッシャープレート（鉄板）載せます

これで片側終了(^^)/　もう片側は同じことを繰り返すだけね

以上おしまい♪




アンダーパネルやウィングステーも同様の構造で作ったりします♪
軽くて丈夫な板になりますよ(^^)/

台座が(^^);

型壊さなきゃ脱型できないかなぁ・・・なんて心配は不要でした

すんなり抜けましましたよ


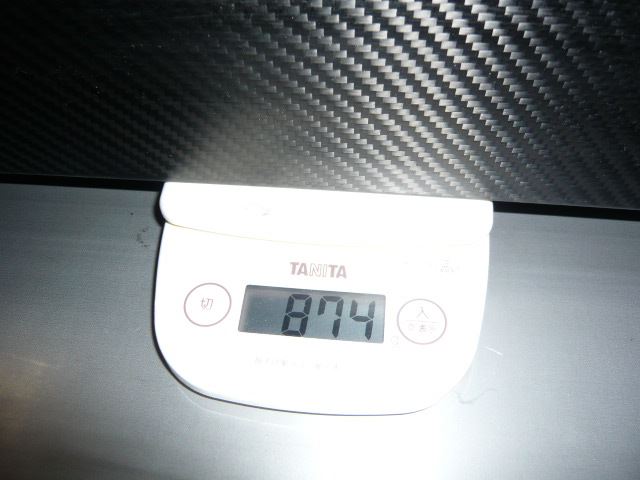

重量は

１個８７４ｇ

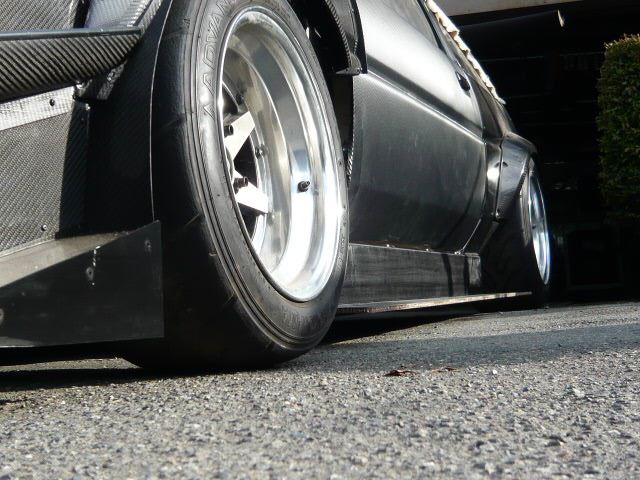

置いてみた　　　こんな感じ


ステップは今週中につくるどぉー


ぐびぐび逝かない季節になりましたねぇ・・・
でもウォーキングは半袖短パンでデブ汗びっちょりっす

最近黒にハマってます(^^)v







それからもぬけの殻の部分・・・

もうすぐ組み上がってきます　　ＳＰＬが♪
わくわく



父ちゃんvs３歳みすずの会話

風呂で

み『父ちゃん、くるみがあるぅ（笑）』
父『えっ!!どこどこ？』
み『ほらぁー二つ』
娘が指さす先はオイラのシナビた玉っころが・・
笑えた

まったりとした土曜日♪

涼しい環境で炭素弄りしました(^^)/




先週から実車で採寸しといて


今週木曜日晩に鉄板で型造り
寸法罫書いて中島くんに曲げてもらった♪



歪み、反り防止で左右型を抱き合わせて厚めの鉄板へ溶接点付けしたよ

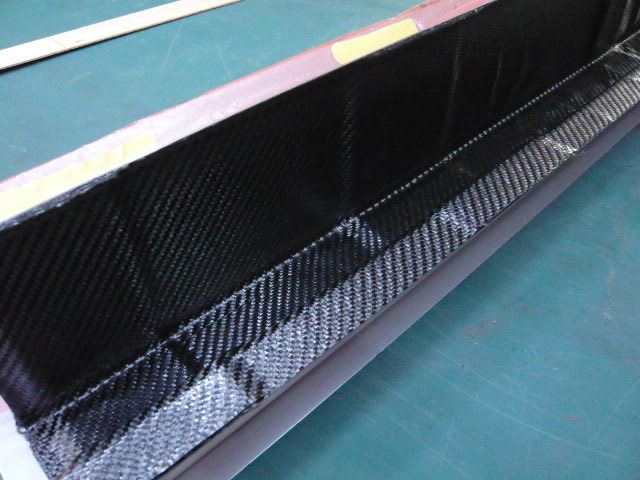

材料切り出していざ貼り込みざんす



金曜日晩　親分に相談(^^)/
用途、軽量かつ剛性を考慮した構成を・・・
いつも勉強になります♪



フランジ多、溝ありなので慎重にパッキングして終了

平面物は鉄板型でできるから簡単でイイね

って職人さんあってこそですが・・・（笑）

オートクレープで焼き焼きネ
