ランクルマニアのブログ一覧

2023年10月18日 イイね！

どうにかなりました ボート用ウィンチ

どうにかなりました ボート用ウィンチ失敗を繰り返し
やっと満足な結果が
得られました
色々と情報を頂き
ありがとうございました


alt
せっかく作ったアタッチメントでしたが

alt
みかけはともかくガタツキに問題がありそうでした

alt
みん友さんから「外から被せるのはいかがでしょうか？」とのアドバイス
やってみようと決心して前回作ったウィンチベットを分解（角パイプを外して）
実際に被せれるか？を確認したら可能であった


alt
新規に製作するために100ミリのライトゲージ（廃材）をとりだしました

alt
頭内の設計図に基づき切断と穴開けをして取り付けれるかを確認
ウィンチ取り付け用の異形ボルトは付属パーツから一時的に借用した

alt
計算どうりうまく取り付けが可能であった

alt
異形ボルトを作る為にステンレスパイプを3個6ミリに切断してた

alt
上のボルトが自作のなんちゃって異形ボルト
下が付属ウィンチベットについていた入手不可能な異形ボルトです

alt

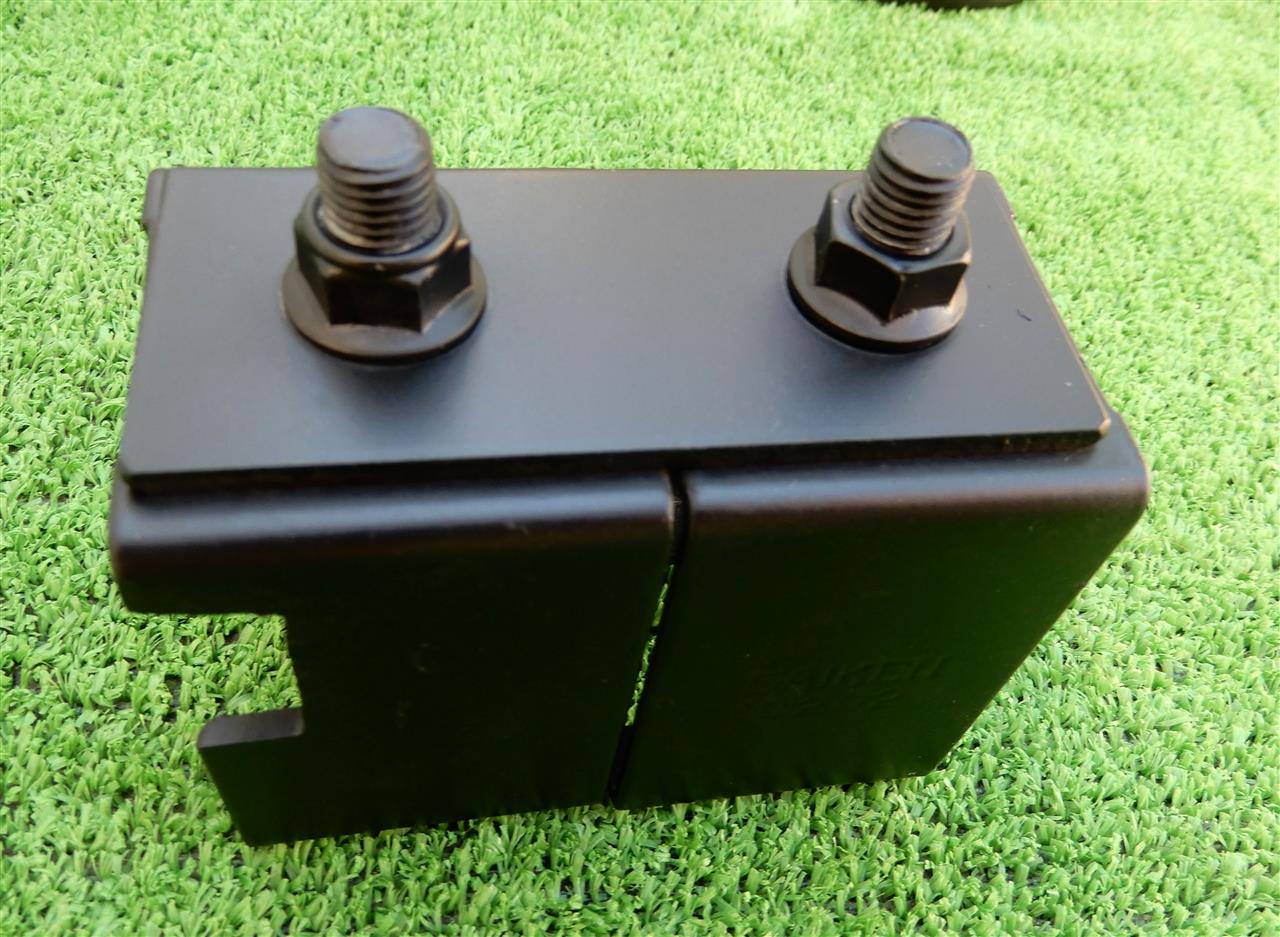

塗装後になんちゃって異形ボルトを取り付けました

alt
狭い車庫内では作業がしずらいので普段の作業場所に車をいどう
実際にヒッチレシーバーに被せてみてガタツキを確認します

alt
ライトゲージの下部がヒッチレシーバーの外装にドンピシャでガタツキは皆無

alt
ダブルラインで牽引する為に使うアイボルトを追加

alt
出来具合に　一目惚れ



alt
15センチ長ものヒッチピンが無いのでホイールレンチを代用
ソケット部分を切断してヒッチピンに穴開けをしてクリップ止めをしなくては

alt
車庫（ヨド倉庫）内に自作品が並びます

alt




Posted at 2023/10/18 21:23:15 | コメント(4) | トラックバック(0) | 工具（道具） | クルマ
2023年10月18日 イイね！

内部構造が知りたい

内部構造が知りたい点滅しない信号灯
理由は電池でした
電池を新しくしても
点滅しません
なぜ？？？？

alt
電池が液漏れしていた事は昨日お伝えしました

alt
液漏れした電池をとりだし奥側の端子をみると脱落もなくて綺麗でした
ラッキーだと思い新しい電池を入れましたが点滅しませんでした

alt

なぜ？　点滅　しないのか
電気科出身のオイラとしてはそのままポイする気にはなれず
中を観察してみたい欲望にかられました

alt
手の力だけでは分解できず　パイプレンチで回しても無理

alt
最後の手段である開腹に挑みます

alt
少しだけ開腹　内蔵が見えてきました

alt
内部は電球(発光ダイオード）が9個のみ

alt
これ以上の分解は無理　原因わからず　ポイ！

もう少し真面目に授業を聞いていたら良かったと反省

alt


シャアジム　さんへ　コメント返信　
alt
基板全体が液漏れの影響（白い粉）でしょうか？

alt
導通はありませんでした


電気科後輩への　コメントの返信

alt
朝からポンコツ信号灯と格闘しました
電源コードが付いていると作業がしづらいので引きちぎりました（笑）

alt
ここが電源を入力する部分です（錆がひどい）

alt
ここから3Vを入力しましたが無反応？

alt
都合良く3枚の基板をつないでいる電線がありましたのでここから入力
なぜか1個だけ点灯しましたが点滅はしません
入力部分を入れ替えても他の発光ダイオードは点灯も点滅もしません
オイラのオツムではこれ以上の解析は無理ですので　これにて失礼！

Posted at 2023/10/18 17:50:44 | コメント(4) | トラックバック(0) | 工具（道具） | クルマ
2023年10月17日 イイね！

どうにかしたい ボート用ウィンチベット

どうにかしたい ボート用ウィンチベット50角の中に
40角を入れる
こんな簡単な事が
とても難しいんです

alt
ガタツキを無くすためこんなスリーブパイプをくまなく探しました
65ミリ→50ミリは販売されていますが50ミリ→40ミリは販売されていません

alt
自作するにも50ミリ角レシーバーの内側は角が丸くなっているので
50ミリ角パイプは差し込むことができません
仮に48ミリ角パイプが入ってその中に40ミリマウントがガタツキ無く入るの？

alt
円形パイプは入りましたがこのパイプに40ミリ角のマウントは入りません

alt
他の方法としてマウントまわりに金属板を貼り付ける方法もあります
ですが貼り付けるとランクル80のレシーバーでは使用できなくなります
alt
良い方法が無くてボート用ウィンチ付属の金具を使う事にしました

alt
いざ金具を付けてヒッチに装着すると何かおかしい

alt
ピントルフックに付けてもこうなります
やっぱりボート用ウィンチはどう使うのか？わからない

alt
あり合わせの廃材金具を使ってどうにか工夫してみました

alt
金具を加工して金属板で連結

alt
塗装をしてそれなりに

alt
手間をかけて削った理由は

alt
付属金具のナットの接触を防ぐため

alt
合体させるとこうなります


alt
自作の金具をヒッチボールにかぶせてみました

alt
付属のウィンチベットを取り付けて

alt
残念！　あと1センチ程度作った金具の高さがあったら水平になったのに
まあ費用も使っていませんのでこれで良しとしましょう

alt
嬉しくなって自作したアタッチメントを並べてみました

イロイロ　増えて　楽しそう
alt
あっ！　先月80のユーザー車検時に鉄腕アトム付けたままで行っとった（汗）
何の指摘もなかったけど（笑）

今日も一日ガラクタと格闘して満足でした
さあ　囲碁でもしましょう

alt

Posted at 2023/10/18 00:41:08 | コメント(8) | トラックバック(0) | 自動車関連（その他） | クルマ
2023年10月17日 イイね！

最近の車検で感じた事

最近の車検で感じた事昨日のユーザー車検終了後
ふと気づいたのが非常信号灯
以前は車検時に提示を求められ
みせた経験が何度もあるのだが
ここ10年ちかくは全く聞かれない

alt
最近は気にもとめていなかった非常信号灯
車に装着してはいるがここ10年近く車検時に聞かれた覚えは無い


★★　車検制度が変更になったのか？　★★
alt
昔は電池式ではなて火薬式で本当に発煙した（使った経験ないが）
この時代の発煙筒は有効期限が存在する
車検時に期限切れに気づき陸運支局内の整備振興会で借用した記憶がある

alt
現在は電子式になり発煙もしないので非常用信号灯と名称が変わっている

alt
大きさも一律ではなくて多少の違いがあるみたい

alt
試しにスイッチON（黒いつまみを回す）で点滅した
短い方はなぜか点滅しなかった

alt
キャップを外してみると電池からの液漏れ

alt
大好きな中華産だった

alt
電池も大創（ダイソー）だろうと思えば富士通のアルカリタイプ
マンガンタイプじゃあるまいし有名国産メーカーでも液漏れするのにがっくり
これなら格安の大創で充分じゃん
でもな　
電池は2006年製だし国産でも17年もたつと液漏れもするんかもしれんし
谷村さんも亡くなったしオイラもあと17年先は昇天してるかもしれんしからな（笑）
Posted at 2023/10/17 08:38:36 | コメント(7) | トラックバック(0) | 自動車関連（その他） | 日記
2023年10月13日 イイね！

使用目的がわからんボート用ウィンチ

使用目的がわからんボート用ウィンチ以前に購入　していた
目的のよくわからない
ボート用電動ウィンチ
引くだけの機能のみで
何に使えそうなのか？
ぼーっと　した頭では
思い浮かびません

alt
ボート用ウィンチです　久しぶりに箱から取り出しました

alt
ランクル80用に　取り付け金具を自作しましたが　使っていません
今回はジムニー1300のリアヒッチに装着してみたいと思います

alt
以前にランクル80用に自作したヒッチ装着用ボートウィンチベットです

alt
ウィンチベットを　以前に加工したヒッチメンバー　に装着しようと思います

alt
ジムニー1300リアヒッチにボート用ウィンチ装着後はこうなる予定です

次にボート用ウィンチへの電源供給方法をどうするかについてです

alt
先日製作した　非常用ポータブルバッテリー　を使えば配線作業は不要ですが
ある目的から　ワイヤレス化した時のリレー　から分岐させ後部まで配線します

alt
リレーから電源を分岐させる事によりワイヤレスでの操作が可能になります
ボート用ウィンチ使用時はフロントウィンチへの配線はスイッチで切断します
これはフロント＆リアウィンチがワイヤレスで同時動作を防止するためです

それでは取付作業を開始します

alt
取付作業を行っている途中に不具合が発生しました

ウィンチベットのマウントは40ミリでジムニーヒッチレシーバーは50ミリでした
ウィンチベット側のマウントを太くする加工が必要になりました
この問題は変換アダプターを製作する事により解消できると思います

続いてボート用ウィンチへの電源供給にも問題が

ボート用ウィンチはワイヤー引き出し方法が手動になっいます

alt
取説によるとボート用ウィンチの回路はモーターとリレーとスイッチのみです
ウィンチに入力する電源の➕➖を入れ変えるとモーターが逆回転をして
ワイヤーの引き出しがスイッチ切り替えで可能になるだろうと思っていましたが

装着前に実際に確認してみると意外な結果になりました



電動モーターの電源の正負を入れ替えるとローラーがロック停止しました
引き寄せたボートが海に引きずりこまれるのを防止する為なのか？

alt
最後にもう一つあきれたウィンチである事が判明した
それは乱巻きになったワイヤーをマスター巻き（綺麗に捲き直す）をする時

マスター巻きをする時はワイヤーを出し入れしながら行うのが通常です

alt
でもこのウィンチはモーターで引き出す事が出来ないのでハンドルで行った

alt
お粗末な事にハンドルの固定が出来ないので一人でマスター巻きが不可能
一人がワイヤーを引っ張って相方が外れそうなハンドルを細かく操作する始末
ハンドルを固定する為のネジ切りを忘れたみたいである


alt
同型のボート用ウィンチの画像を確認するとちゃんとナットで固定されている

alt
購入時の箱の写真を見て驚いた！
ネジ切りを忘れたのでなく最初からネジ切りをしてないのではないか！

alt
自分でネジ切りをする為のネジ切りダイスは持っているが　
この円筒でない形状にダイスが使えるか？が不安である

こんな商品を販売する企業があること自体が意味不明
もちろん取説に製造国も連絡先も記載はなかった（笑）

これらの問題により今日の実験は延期になりました
また対策を考えて後日リベンジして装着可能にしてみたいと思います

あやしい商品を購入したらすぐに中身を確認する習慣をつけなければと反省

alt
余談になりますが赤いボートウィンチもあるみたいです（もう懲り懲りで買いませんが）

最後までみてくれた方へ

alt


tfarcevolさん　への回答です

alt

取扱説明書をスキャンしたので見づらいかもしれません

tfarcevolさん　への回答です

alt
alt
alt

3枚の画像は僕が分解したのではなくて他の方が分解した画像です

ウオームギアを使えばギア比も大きくて大きな力が加わってもブレーキ効果があるのに　こんなギアが使われているみたいです

tfarcevolさん　への回答です

alt
一般的な中華ウィンチのリモコンです　（未使用で保管中）

alt
太いコードが使われています（コードが高価なのかリモコンでは短かすぎ）

alt
車載用SPコードと比べてみると太さの違いがわかります

alt
内部構造を見てみると　大電流も可能なスイッチが使われています

alt
手持ちのウィンチ用リモコンと大きさ比べです





中華リモコンが一番頑丈な作りですよね

Posted at 2023/10/13 18:52:50 | コメント(7) | トラックバック(0) | 工具（道具） | クルマ
