2017年01月28日 イイね!

ガレージ内の端材を収納するための棚の製作

XディアベルSの修理が終わり、自宅に帰ってくるまでにやっておきたいことがあります。
ガレージ内には、入り口付近に木工工作の際に出た、端材や、電動工具などがたくさんあります。
足元にあるため、邪魔になるし、バイクを2台入れることを考えると、スペース的に厳しい状態になってます。そこで、端材や、電動工具類を収納する棚を作ることにしました。

製作過程の細かい部分の写真等はありませんが、caDIY3D+というソフト(http://cadiy3d.com/wp/)で図面を書きました。このソフトを利用したのは、今回が2回目です。1回目は体験版を使用し、壁かけ工具棚を作りました。



簡単な手書きのものを寸法を入れたり、設計に無理がないかなど確認しながら、数日かけて図面を修正しつつ、このようになりました。

その図面から、木取り図を印刷。材料の切り出しを行いました。

下の写真はすでに材料切り出し後、ホゾを作り仮組をしている様子です。




工作ももう少しスムーズにいくかと思ったのですが、ここまでするのに半日ちょっとかかりました。
ただ、正確な図面を書いたおかげで、寸法に悩まされることもなく加工に手間取っただけといえます。明日は雨のようなので、どれだけ進めることができるやらです。
Posted at 2017/01/29 21:20:29 | コメント(0) | トラックバック(0) | 木工工作 | 日記
2017年01月11日 イイね!

簡易式作業台(ペケ台)の製作


今後、木工作業など屋外で作業をする際に使う面積の広い作業台が以前からほしかったので、作ってみることにしました。
今回作る作業台の足は、ネットで調べるとペケ台とかいう名前で引っかかると思います。コンパネなどの合板に切り込みを入れて✖印のように組み合わせて使用する簡易作業台です。

製作に夢中になり、途中の写真はありません。2組作り合板を載せると作業台になります。写真は足の部分です。


使わないときは、それぞれを取り外し、写真のように薄くなるので、保管スペースが狭くて済みます。


とはいえ、ガレージの中も木工資材や、電動工具類でごちゃごちゃしてきたので、この作業台を使って、木工資材保管棚を作ろうと考えています。
Posted at 2017/01/11 23:14:07 | コメント(0) | トラックバック(0) | 木工工作 | 日記
2015年11月14日 イイね!

ボール盤台の製作

ボール盤台の製作先日から、ボール盤台を製作中です。まとめを一括で報告します。作業自体はこの前作ったバイステーブル件作業台と同じ。

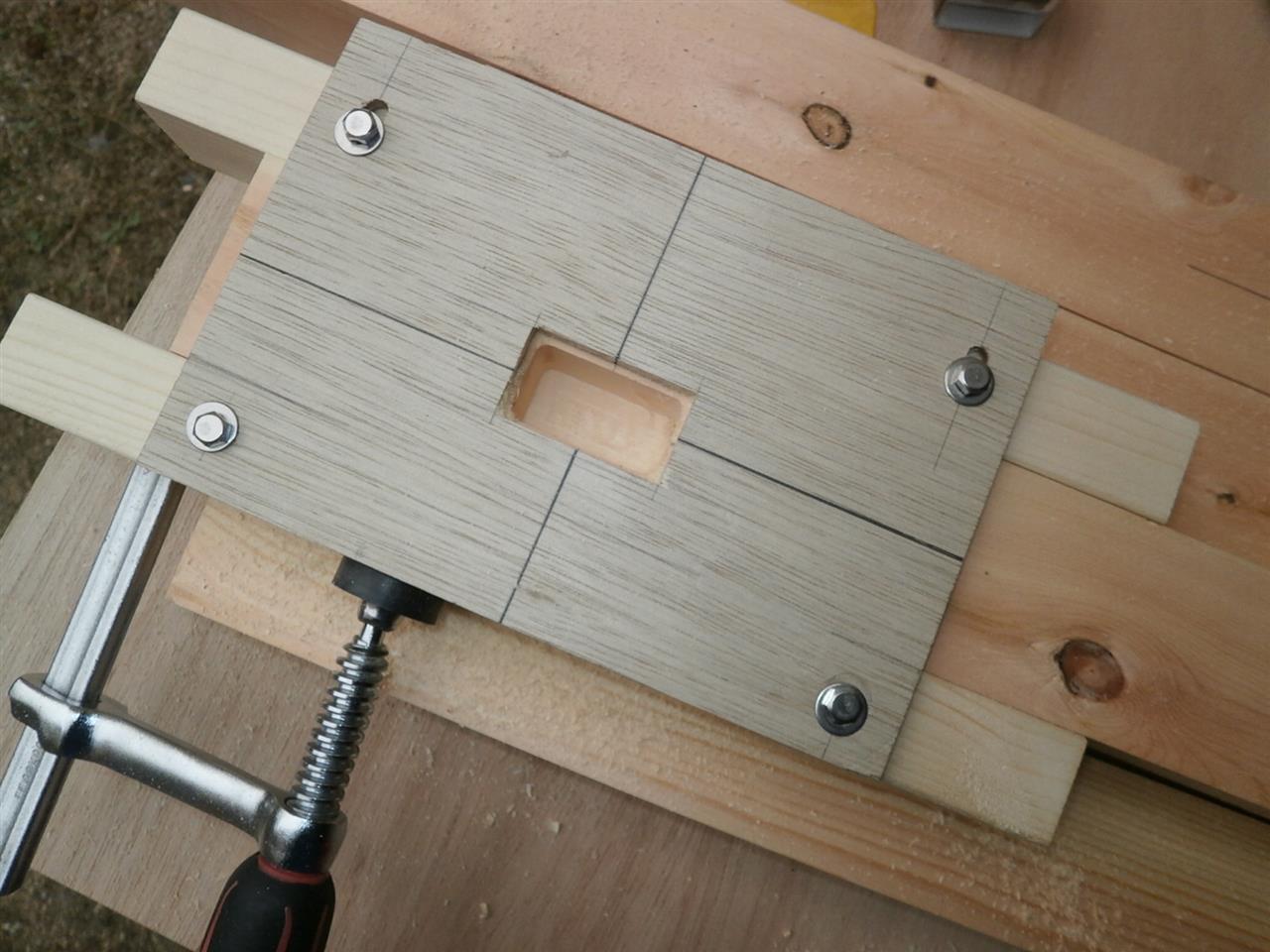

しかし今回はホゾを、トリマー用のテンプレートを作って掘ってみました。これが作ったテンプレートの一つ。


けがきに合わせて装着し、クランプで固定すれば同じ穴が掘っていけるというわけです。冒頭の写真が、このテンプレートを使用して掘ったほぞ穴です。以前ドリルとのみで彫った物より精度はずいぶん高いです。多少の位置ずれなどの誤差はありましたが・・・。

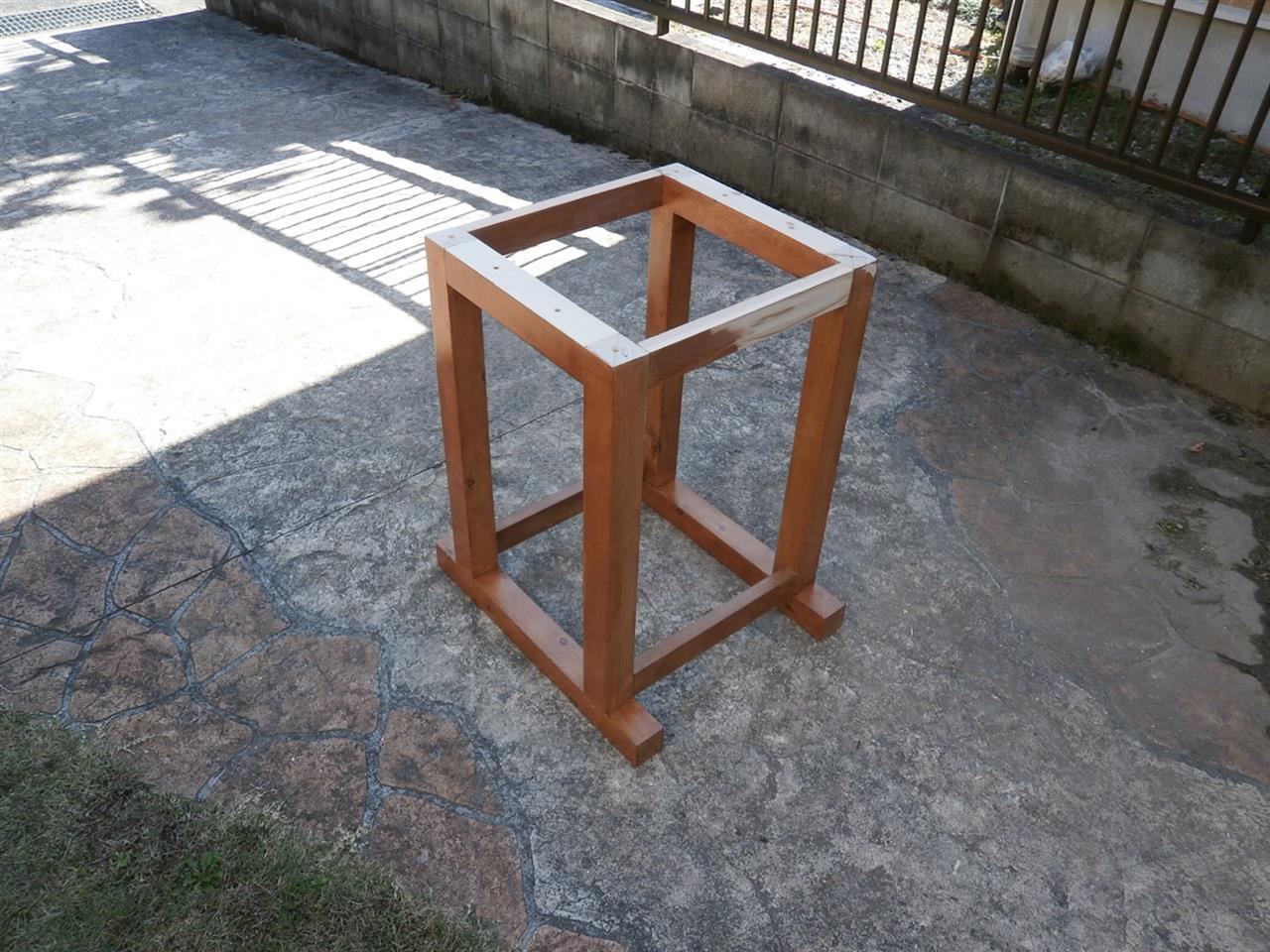

組み立てたところです。すでに塗装もほぼ終わってます。組み立て前に色を塗ったため、位置部段差が出来てしまったため、削ってます。


今回は天板を初挑戦のダボで固定してみたいと思います。ダボ用の穴を空け。

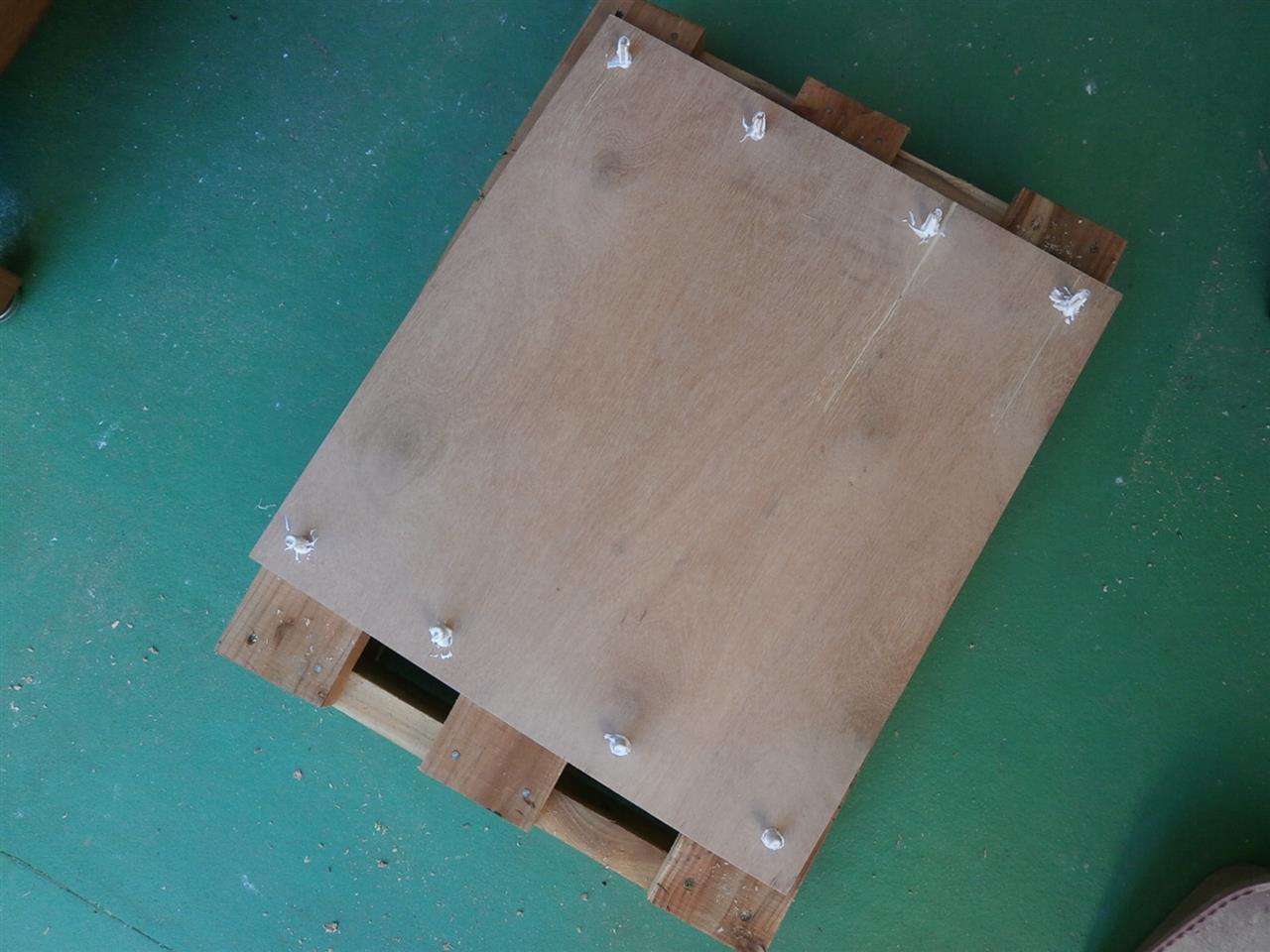

天板にも同様に穴を空け、ダボを接着剤を塗り打ち込み。

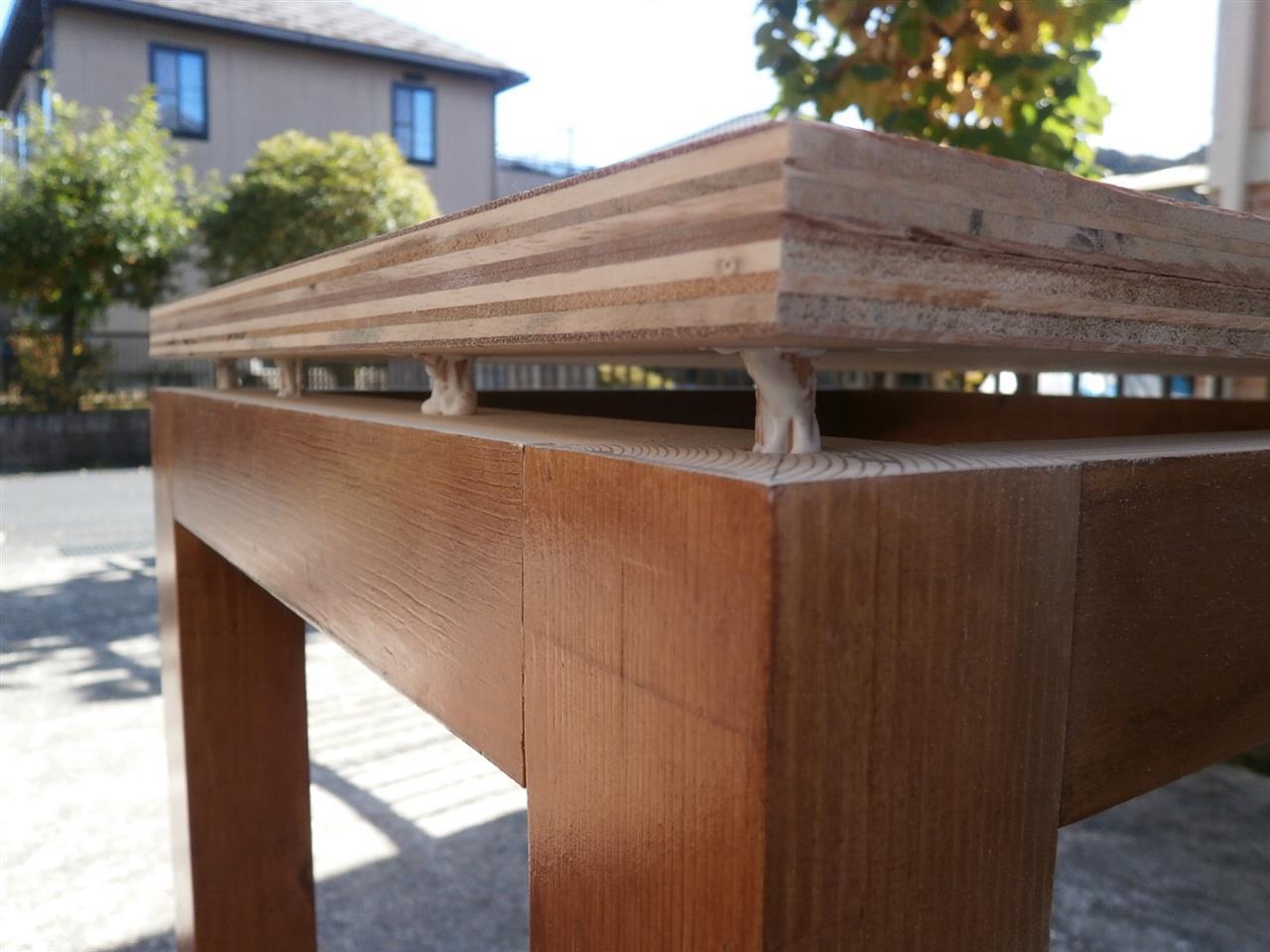

天板と台を合わせて打ち込み。

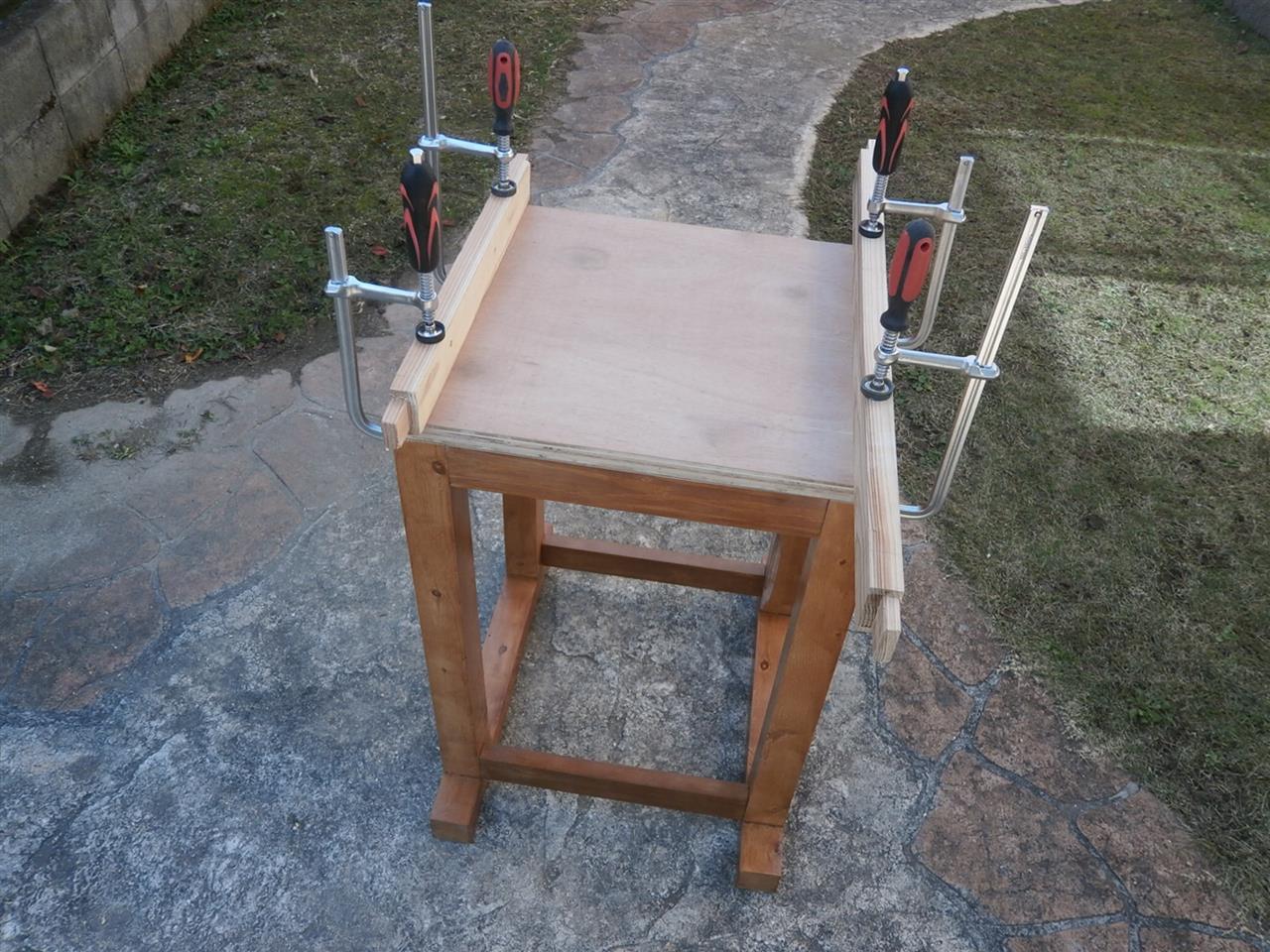

天板を1日クランプしておいておきました。

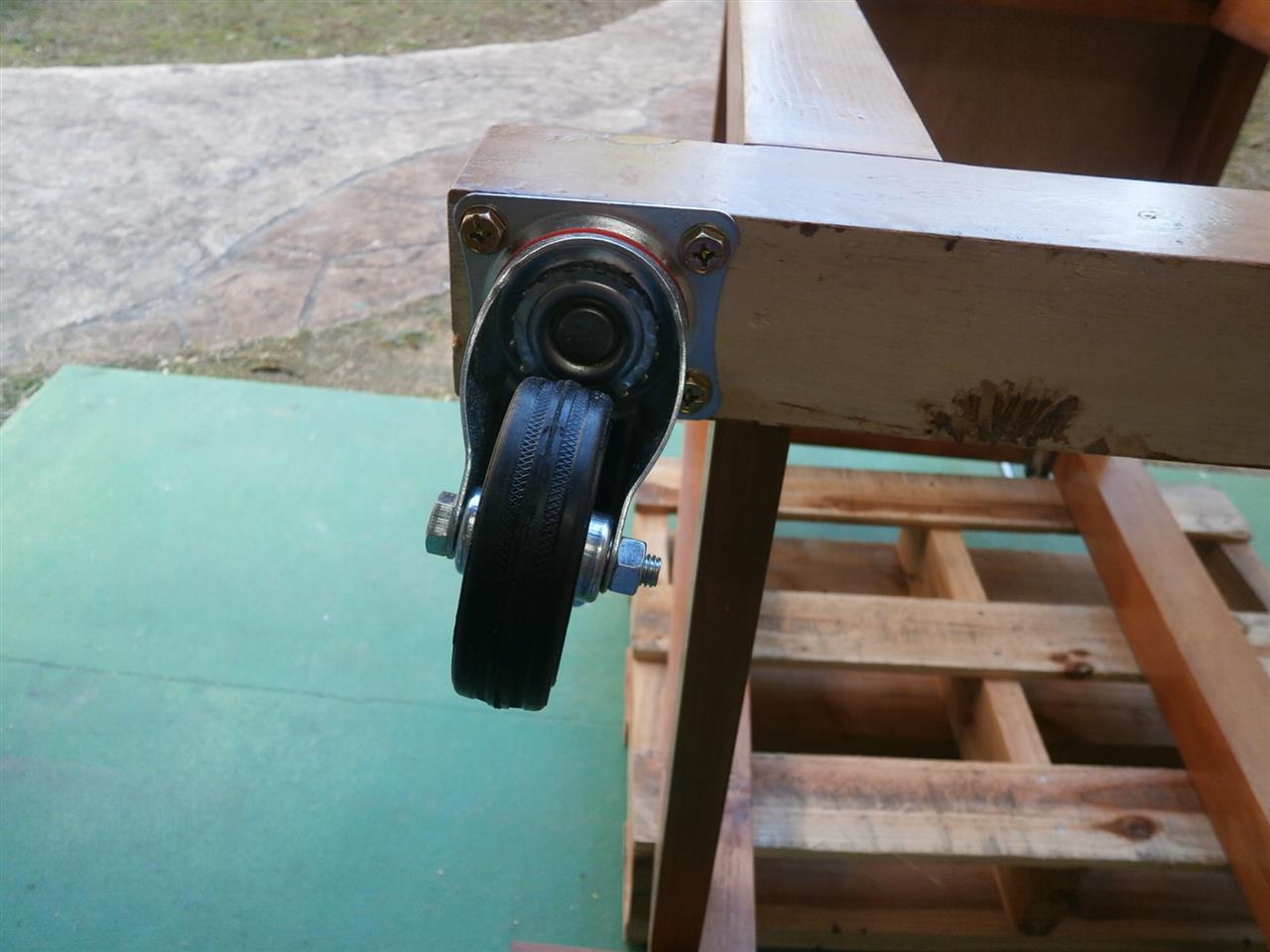

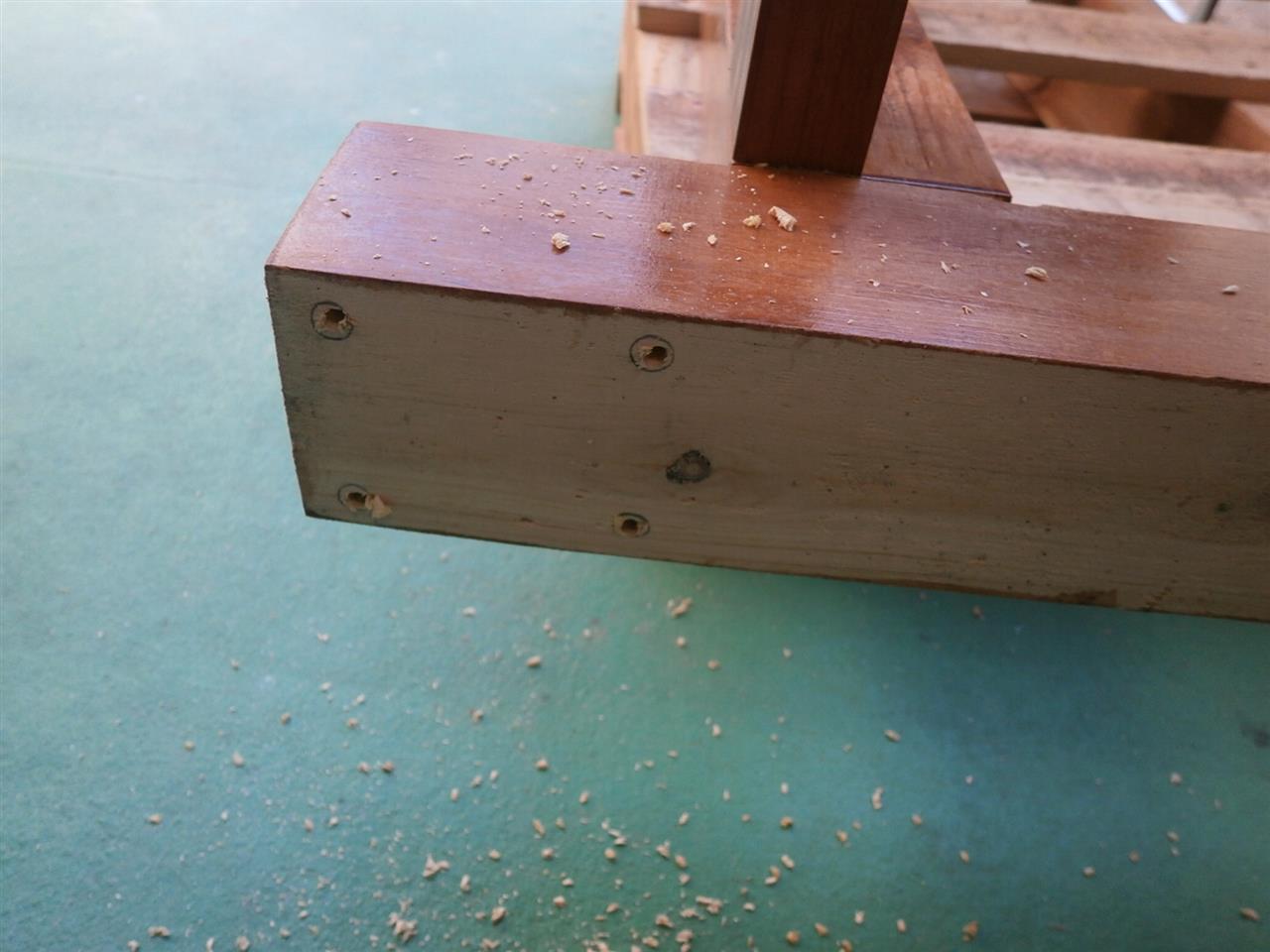

今回は移動用にキャスターを取り付けるため、キャスター穴に下穴を空け。


貫通穴の方が理想なのですが、ボルトも16本も準備するとずいぶんな金額に・・・けちって木ねじ(大)を使用することにしました。不具合があればボルトに変更します。


ボール盤を台に乗せ、ボルトで固定少し左に寄せているのは、ボール盤関係のドリルなどを置くスペースと考えてます。使って不具合があれば、穴を開け直してずらします。


所定の位置に移動、うまいこと収まってますが。下のスペースが無題なってます。引き出しか棚でもつけるかな。


木工工作も、精度良く作るのはもの凄く難しいですが、出来たときの喜びはいいものです。
Posted at 2015/11/16 07:38:10 | コメント(0) | トラックバック(0) | 木工工作 | 日記
2015年10月23日 イイね!

初めての木工工作 バイステーブル製作 6

初めての木工工作 バイステーブル製作  6バイステーブルですが、そろそろ完成しそうなのですが、モチベーションが上がらず作業が中断しばしばとなっております。

作業台としてもバイステーブルを使用する予定なので、脚の部分に写真のようにアジャスターと呼ばれる部品を取り付けました。これで床面が凹凸になっていても高さを調整することが出来るので台を安定させることが出来ます。4カ所取り付けました。

当初予定ではなかったため、全体の高さが高くなりすぎるため、脚を切断してからの取り付けとしました。

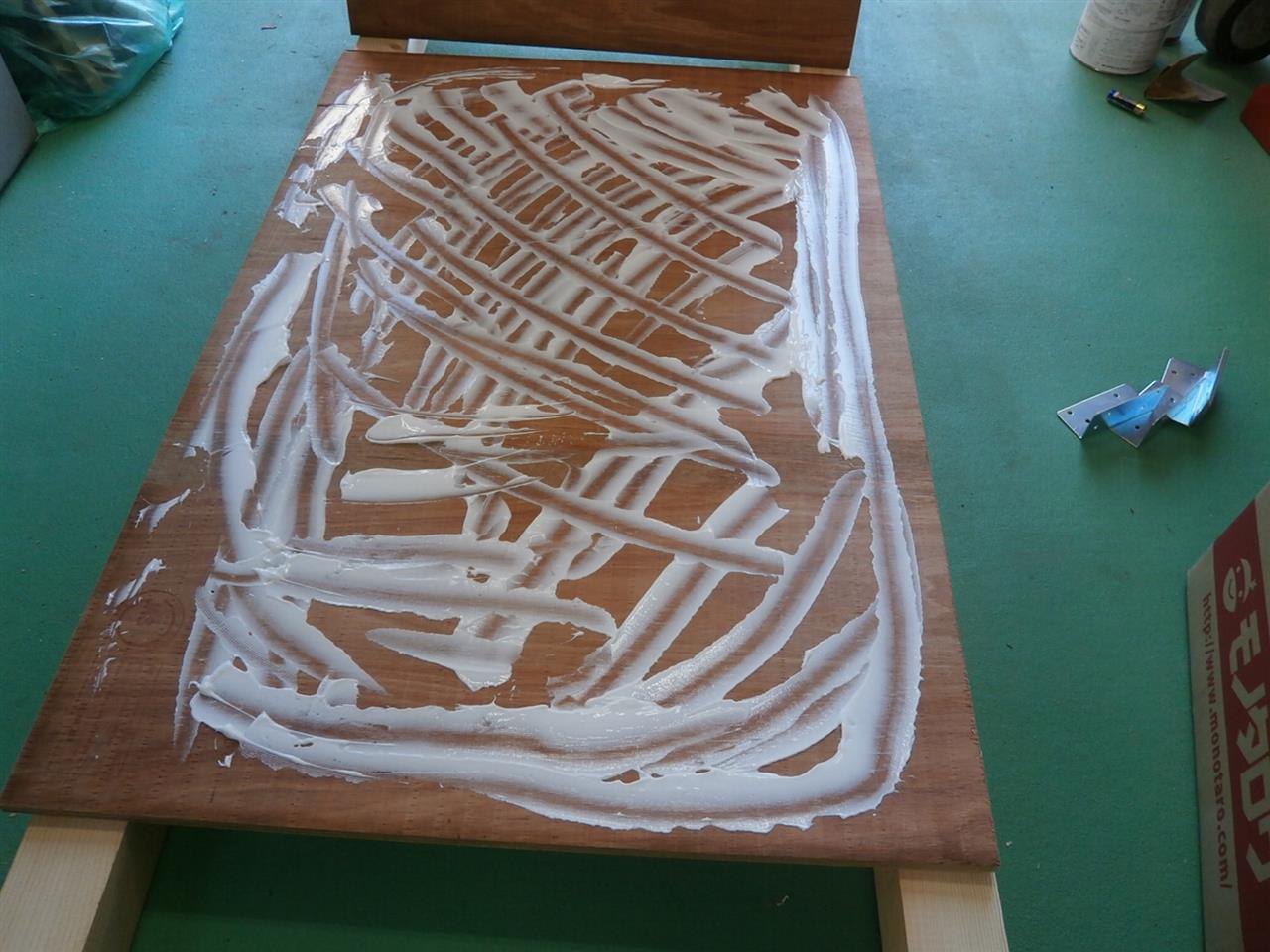

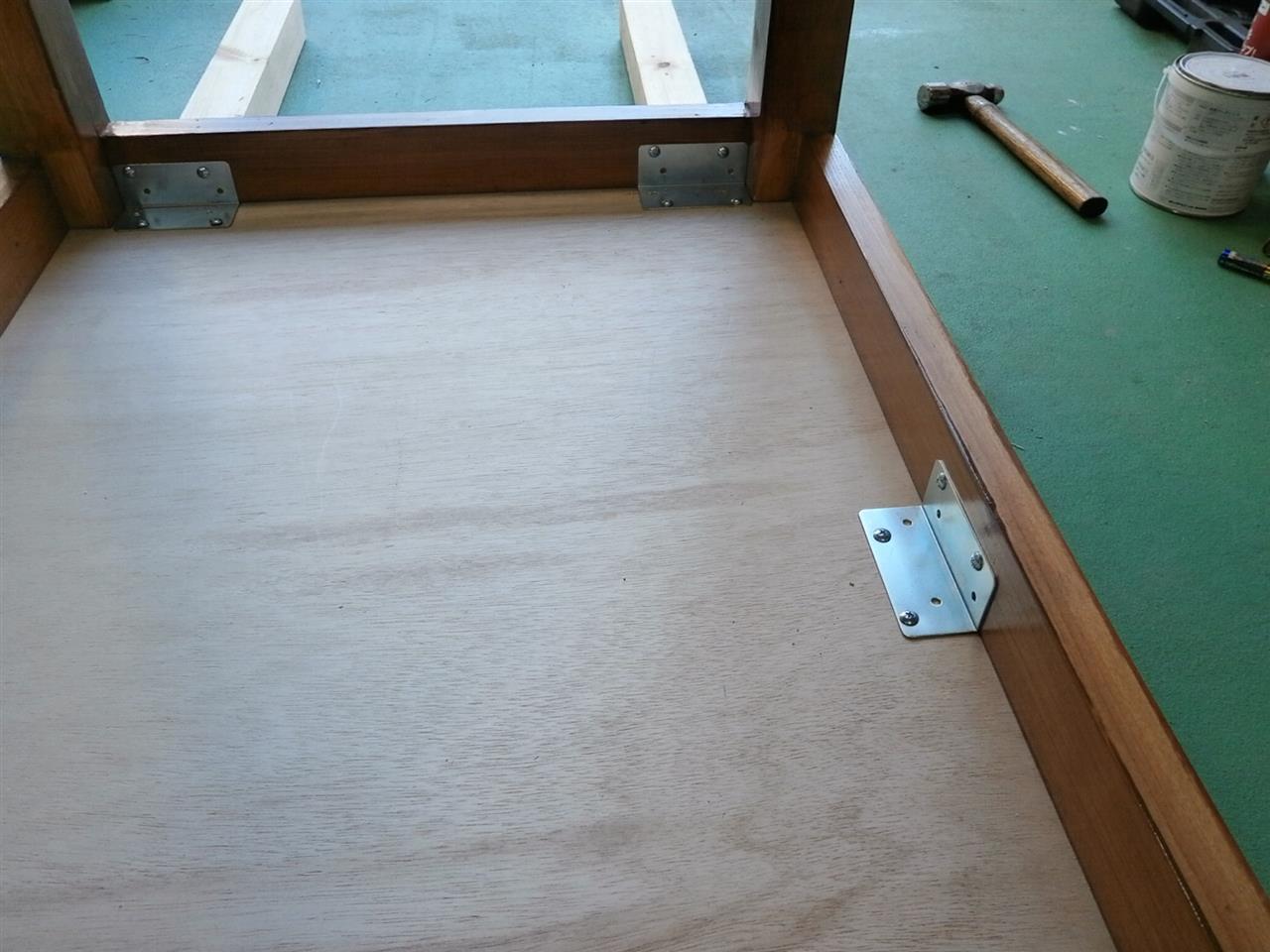

次ぎに、いよいよ天板の取り付けです。天板に使用できる結構重厚な板は持っているのですが、作業台として使用するにはもったいなく思い、コンパネ2枚を貼り合わせて使用することにしました。接着剤を伸塗って。


伸ばします。そして貼り合わせ。


本来であれば2枚をきっちり貼り合わせた後に、脚に取り付けていくのでしょうが、天板を脚に取り付けていきました。

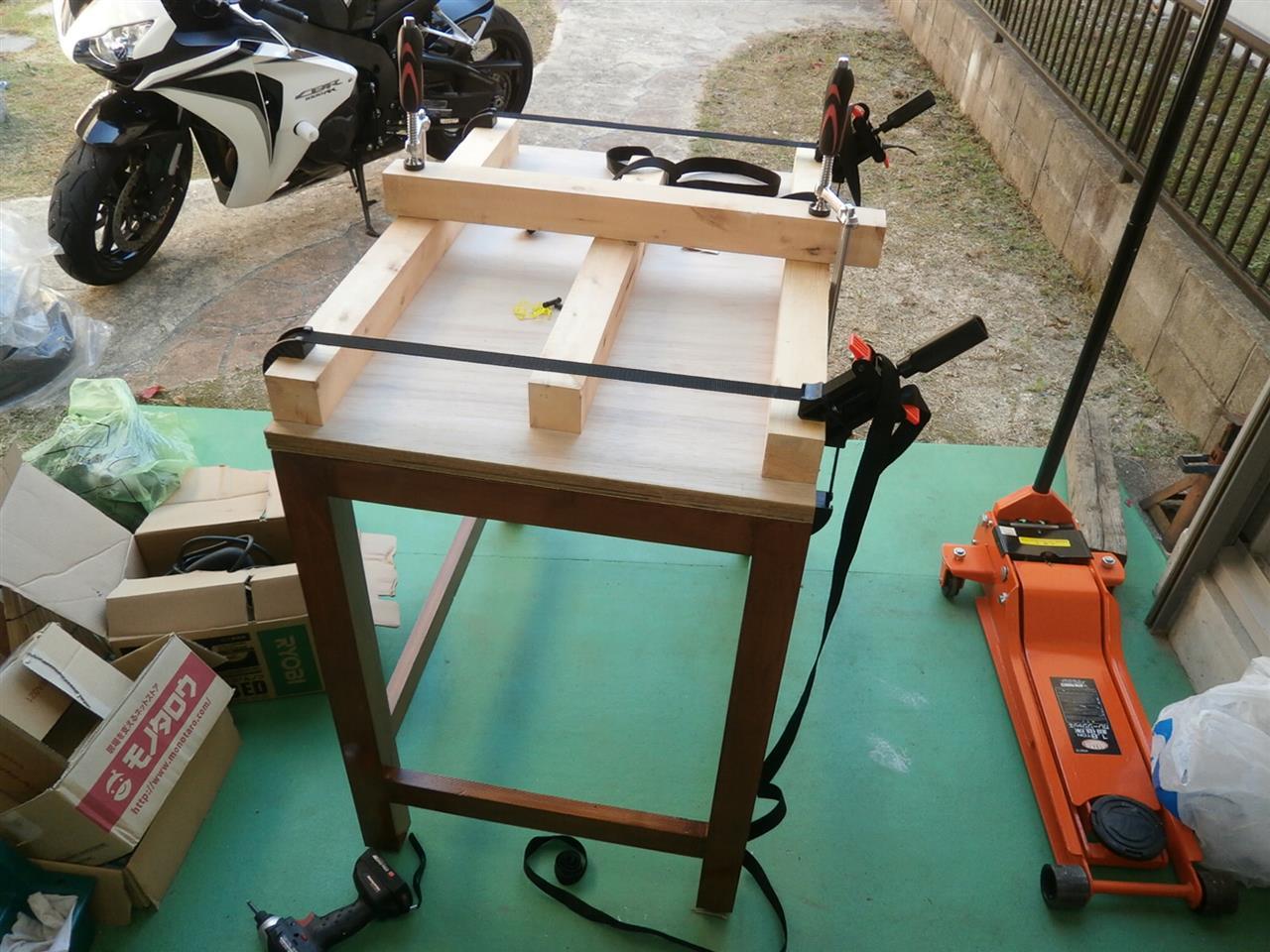

天板を接着のため1日ほどクランプなどで固定しました。乾燥後確認したのですが、やはり天板取り付けの前にしっかり圧着してから、2枚を貼り合わせた方が正解です。しっかり貼り合わせたつもりでしたが、多少隙間がある部分がありました。まあ、作業台として使用して行くため、そのうち天板も痛むはずなのでそのときは、今回のことを生かしていきます。


作業台として、完成したところです。バイスの取り付けはもう少し先になりそうですが、一旦これでいろいろな作業が楽になることでしょう。


今度は、ボール盤様の台を作る予定です。
Posted at 2015/10/26 23:13:38 | コメント(0) | トラックバック(0) | 木工工作 | 日記
2015年09月29日 イイね!

初めての木工工作 バイステーブル製作 5

初めての木工工作 バイステーブル製作 5いつまで経っても完成しないバイステーブル・・・。今度はテーブルの脚が組み上がったので塗装をすることにしました。木地のままでも良いと思うのですが、テーブル上で油とか使ってると染みて汚くなりそうなので・・・(完全に趣味の領域です)

やったことはないので、ネットで調べて見よう見まねでの作業です。まずテーブルの脚をサンドペーパーで綺麗に磨きます。これをしていないと仕上がりに影響があるらしいです。

次ぎにとの粉と呼ばれる粉末を水に溶いて、脚に塗っていきます。思ったよりもうまくいきませんでした。どうも粘度が柔らかすぎたように思いますが、1回塗りで終わりにしました。


凹凸が埋まった様子(埋まりきってない・・・)


今回使用したペンキ(ウレタンニス)

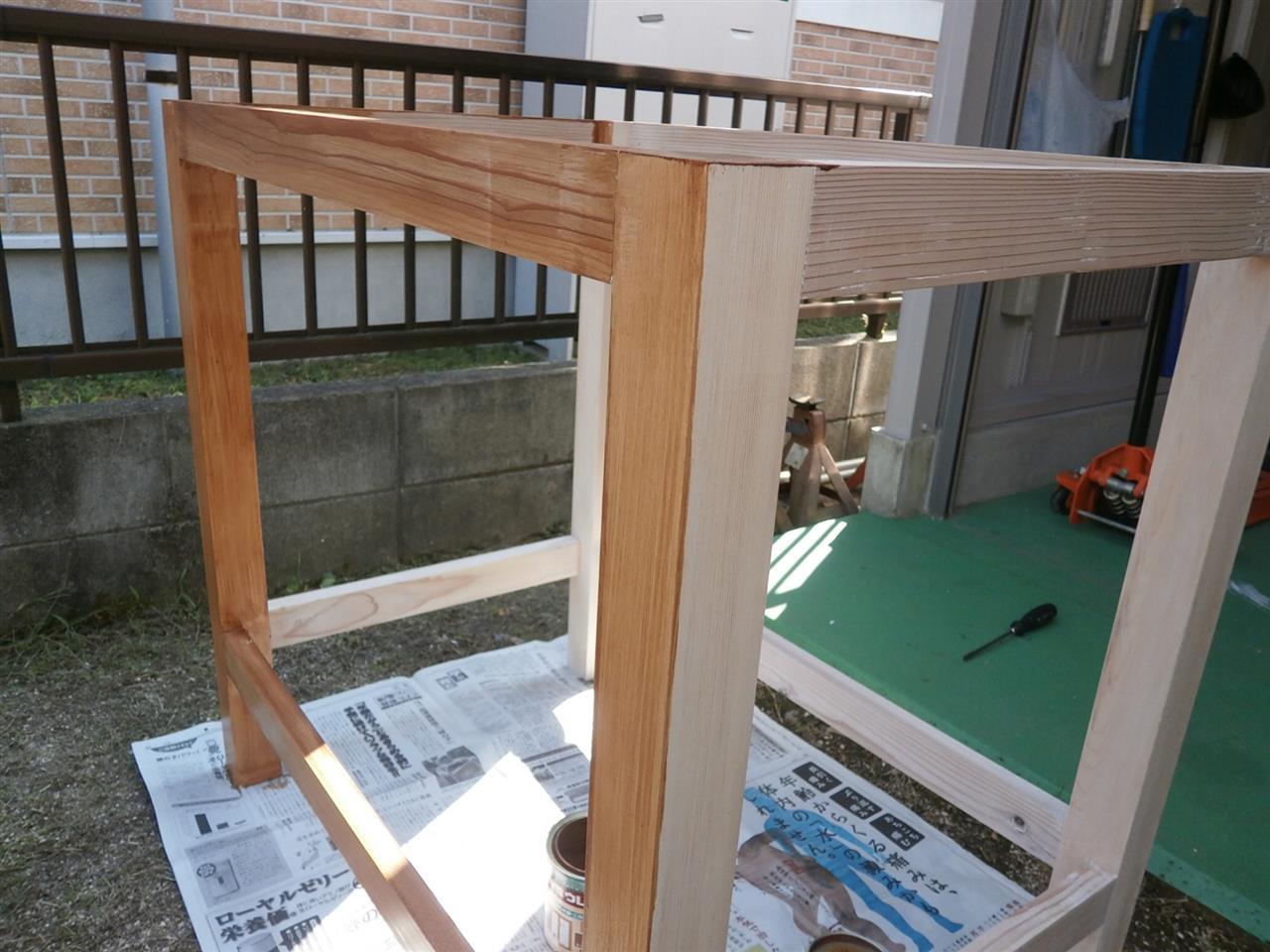

刷毛塗りで塗っていきます。


見事に垂れて見苦しい状況に・・・


全体を塗り終わったところ。遠目から見るとそこそこ塗れているようにも見えますが・・・。近づいて見ると脚の角を中心に垂れた後や一部濃くなっている部分がたくさんあります。


後日修正するのか、このままにするか・・・取り合えず今回の作業はここまで、塗装の難しさが分かった今日この頃でした。


Posted at 2015/09/30 11:44:42 | コメント(0) | トラックバック(0) | 木工工作 | 日記
