電装品追加の ひと工夫

2025.02.15　ネタなし中のネタ

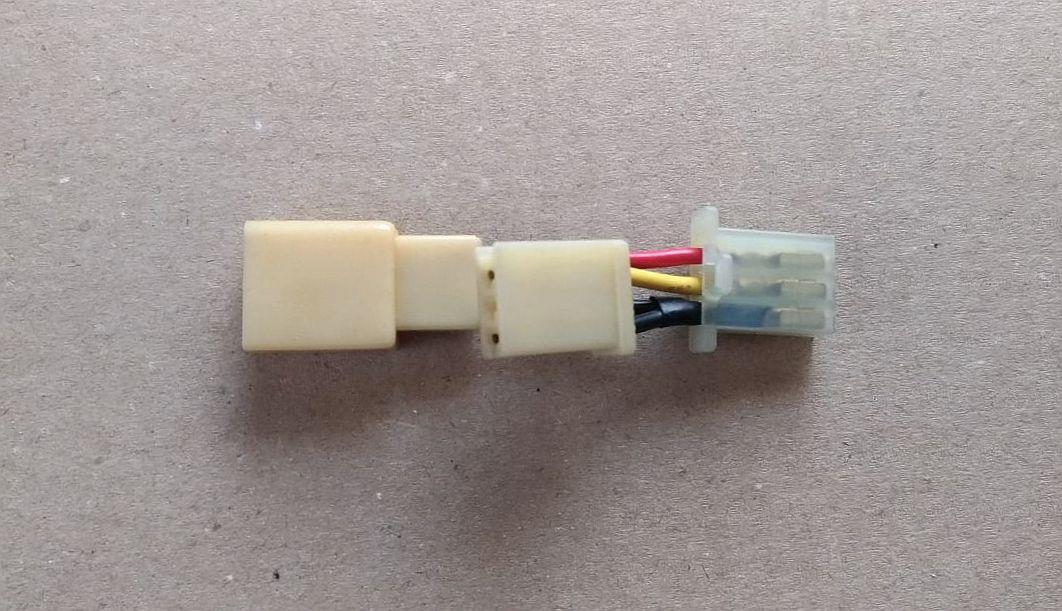

タイトル画像は、電装品増設楽々カプラ とでも言える代物 ．．
110型３極カプラをメス１・オス２で繋いだだけのモノ

何個か作り置きしてあるので、電装品増設時の電源取り出し（配線）は
手間いらず+タイパに貢献している ！



その使い方

上：電圧計を追加電装品に見立てると
下：タイトル画像のカプラを２連結すると、２つ分の電源取り出し用のカプラが出現

増設楽々カプラが３線になっているのは、イグニッション・アクセサリーとマイナス線にしてある
常時電源とイルミは、必要頻度が低いためその都度対応している



カプラ繋がりでコチラ　

メス１・オス２と楽々カプラに似ているが ．．．



お馴染みのイグニッション昇圧ユニットの、電圧設定の机上化ハーネス

もちろん 車載動作同様 短絡カプラに即ノーマル化の確認も可能（右画）

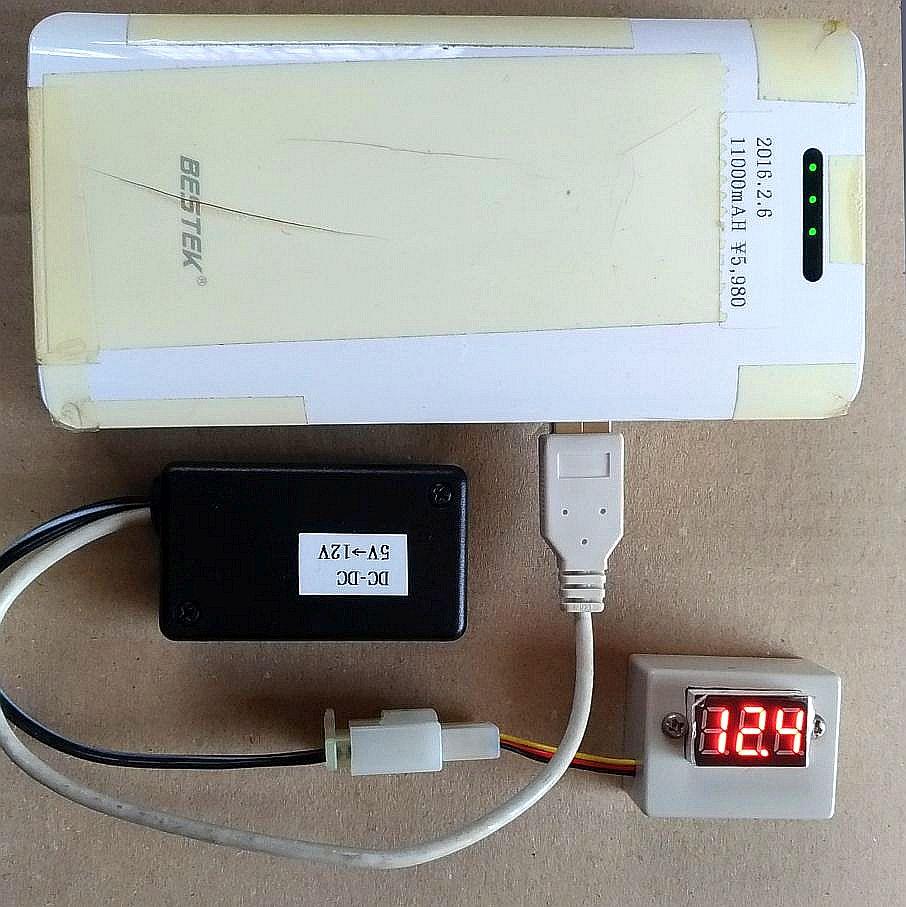

昇圧繋がりで　　　USB5V－12V　可変昇圧ユニットをパッケージング
　
2018年の停電（台風）を機にユニット化　12Vは固定電話機用
家庭用WiFiルーターも12V駆動だが、モバイルバッテリーの 出力容量オーバーで使用不可！　普通の12Vバッテリーとか12Vジャンプスターターで供給するつもり
右は汎用、画像では9.3V設定



昇圧とくれば降圧

現在同じモノをエッセでポータブルナビの電源として使用中
画像中のCPTと書かれた市販品（DC12V-5V）、ラジオに雑音混入でお役御免 ！

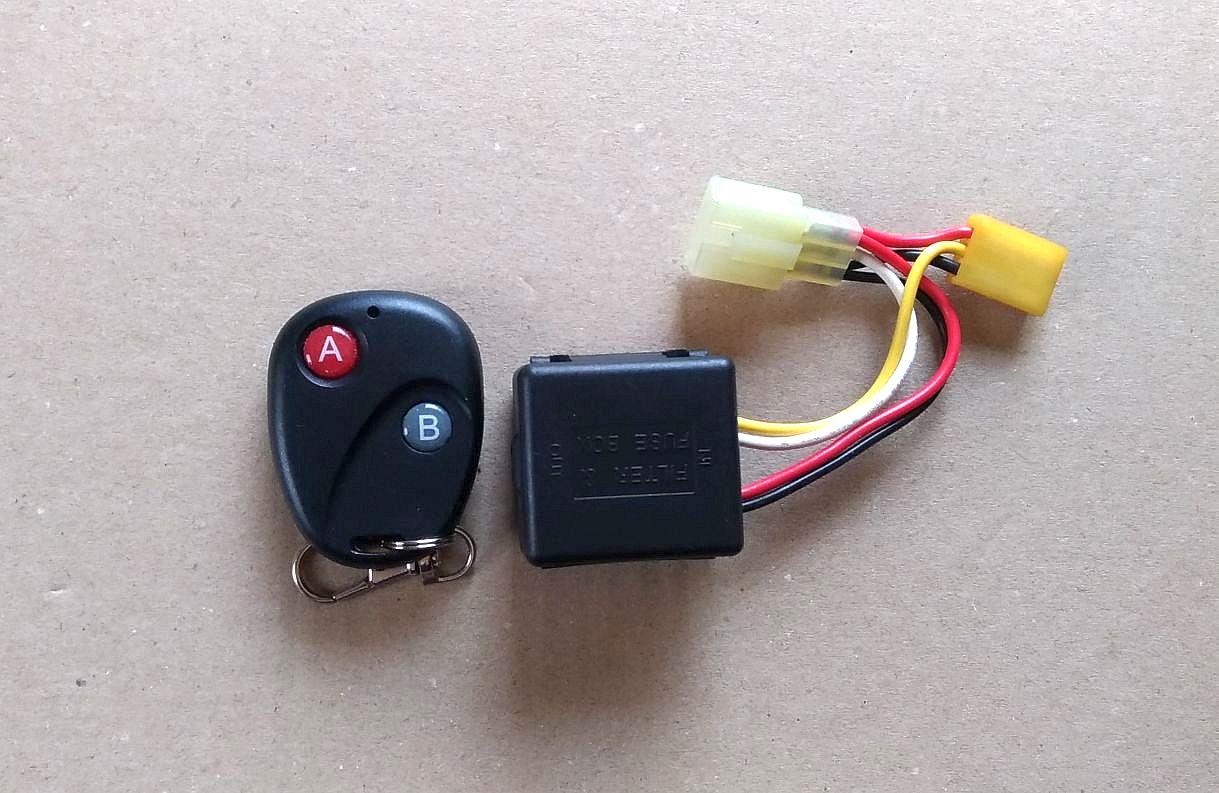

おまけ　ワイヤレス・スイッチ

レシーバーに １対の３極カプラに配線しただけ　さて何でしょう？




正解は、昇圧イグニッション 電圧切替 リモコンユニット

ほとんど使った事も 使う必要もないので 他に使えないか思案中 ．．．．．

アイデア募集！　　　　　誰か ．．．
