フィリップス 電動歯ブラシ ソニッケアー を分解

フィリップス 電動歯ブラシ ソニッケアー を分解 今日はお風呂工事のため、立ち会いで自宅待機、、、、工事屋さんに任せて、車弄りしたいところですが、車は家族がブーンっと…。

工事屋さんからなにか、相談事とかないかぎりは暇なのです。(^_^ゞ

というわけで、PHILIPS!といってもランプやLEDではなく、数年使っていて突然、動かなくなってしまったPHILIPSの電動歯ブラシを分解してみました。

防水だし、充電は電磁誘導による非接触なので、ケースの構造は単純です。
どう考えても底部の蓋を開けるしかない!

リチウムイオン電池が内蔵なので、リサイクルの為に簡単に開けられるはず!と思い観察。ブラウンのシェーバーなどは比較的に簡単に破壊してリチウムイオン電池が取り出せる構造になっており取説にも記載があります。

写真は分解済みですが、底部の蓋の真ん中に小さな孔があり、そこを細いピンで押すと開くかなと思いましたが、内部の空気が膨張/収縮したときの圧力調整口でした。
ちゃんと内部に防水透湿シートが貼られていました。(T_T)


今回は破壊しても構わなかったので、この蓋と本体の隙間に細いマイナスドライバーを突っ込んでこじりました。

写真のように蓋ににはひっかけなりそうな穴や爪っぽい突起がありますが、本体側には一切突起や溝ははなく、防水パッキンの摩擦だけで止まっているようです。

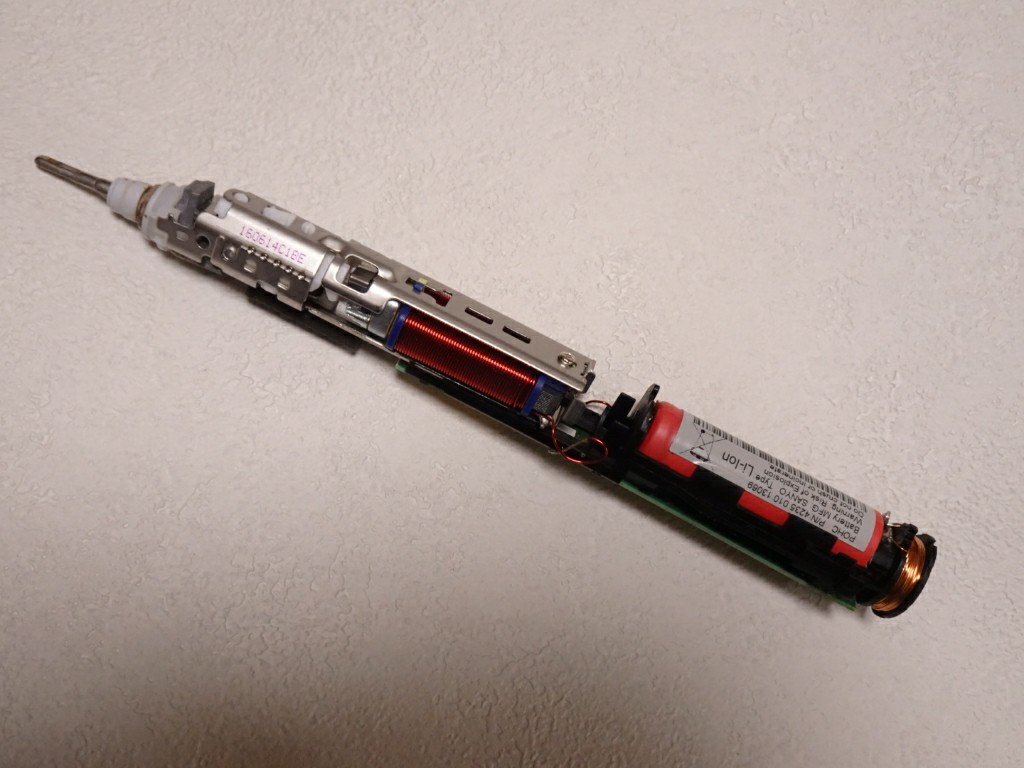

本体の重量は主に上側で支えていて、先端を固いものに強く押し付けると、スルッと全体が出てきました。

ステンレスが多用されていて、機構的にも電気的にも非常にしっかりとした作りだと思います。

今回の故障の原因は上部からの水の侵入のようです。入りにくい構造になっていますが、水のあとがありました。震動モーターの鉄片あたりが粉を吹いていましたので、動かなくなったようです。

ただ基板は濡れたあとはないにも関わらず充電もしなくなったので、単にリチウムイオン電池の劣化かもしれません。


写真は取り外し済みですが、リチウムイオン電池の左側の震動モーターとの隙間にはスプリングとダンパーのような物が入っていました。右端は充電用のコイルですね。


たぬ~の目的はこれです!
リチウムイオン電池の取り出し。
リサイクル♻️です。

最初はおっ!電池ホルダーに入ってる!と思いましたが…。電極の溶接タブが基板に半田付けされていましたので半田ごての出動となりました。めんどくさいの…。

残念ながらフィリップスのこのモデルはユーザーによるリチウム電池を取り出してのリサイクルは考えてないようです。

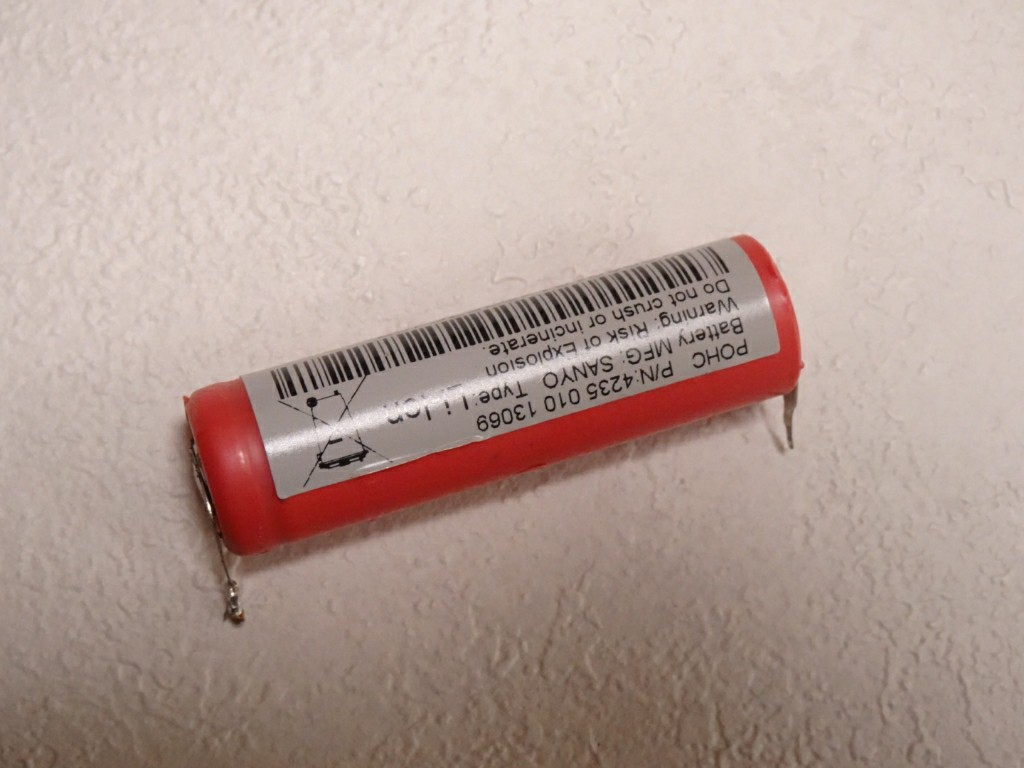

電池にはリサイクルマークとそのまま廃棄するなというWEEEマーク(ゴミバケツに×のマーク)がありましたが…。
SANYOのセルでした。


【追記】
PHILIPSの類似モデルの取説を後から見ると、バッテリーと基板の接続部を破壊して電池を取り出すように説明されています。
現実にはこれはかなり難しいと思いました。
