先日にあった…

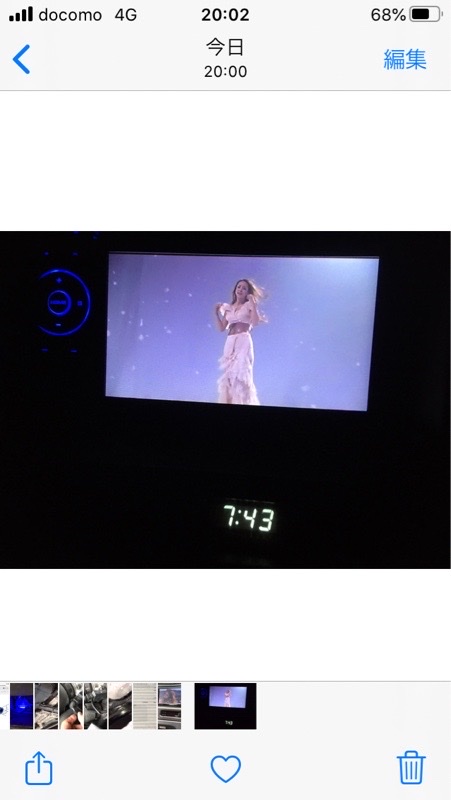

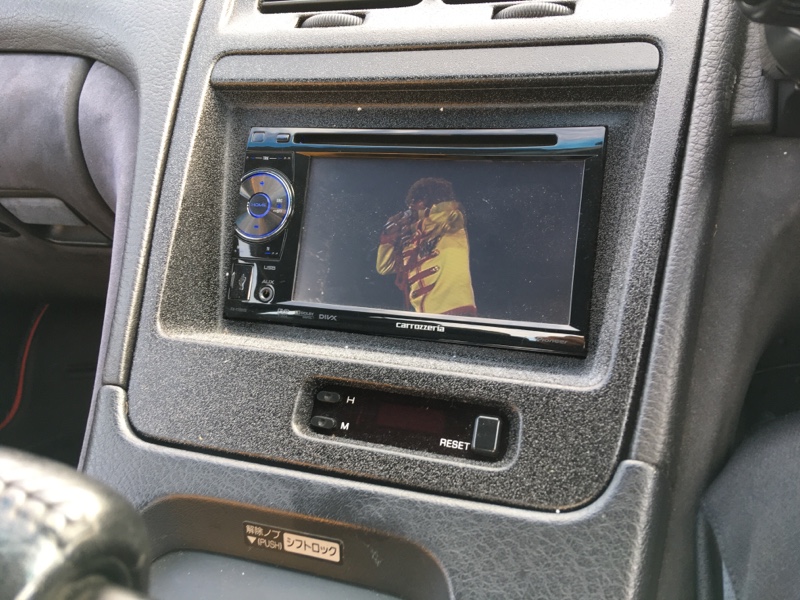

時計が表示してない…症状
暫くしたら…
何事も無かったかの様に表示するし…


更に前にあったのは…



時間表示してなくて…
暫くして表示したと思ったら、
撮影時間と表示時間がズレてるし…

たまたま2回は気付いただけで、
もっと頻度多いかも？

で…野暮用が一段落したんで、
配線に原因あるんじゃないか？…と

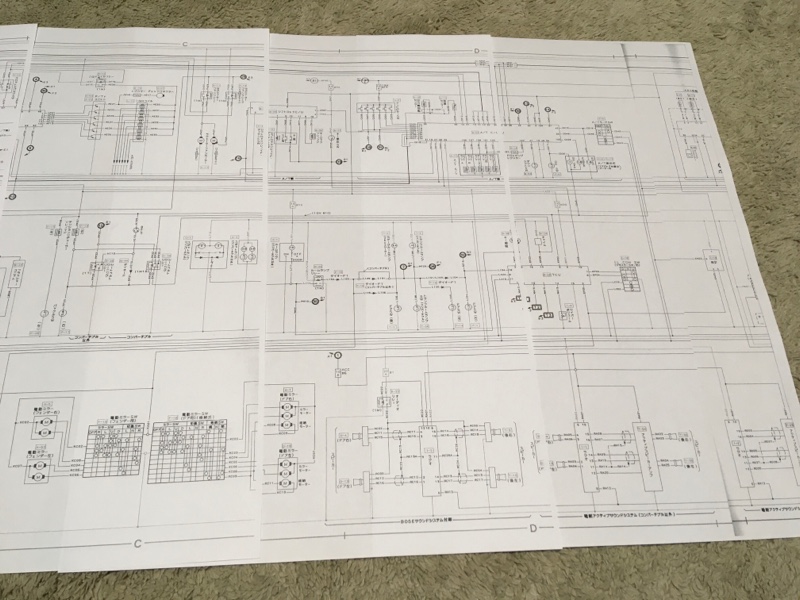

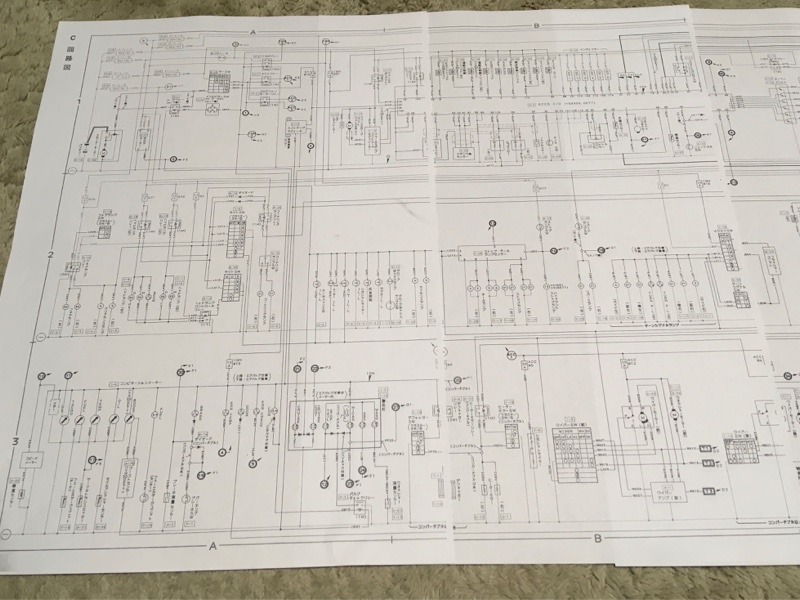

回路図照らしてみます💪




頭の方から辿ると…



丁度この辺りに…右端の中央
こんな風にぶら下がってますが…

ココで…
時計の表示消えるし…ACC or 常時電源？
時間ズレるので…常時電源？
に原因ありかな？と推測🤔

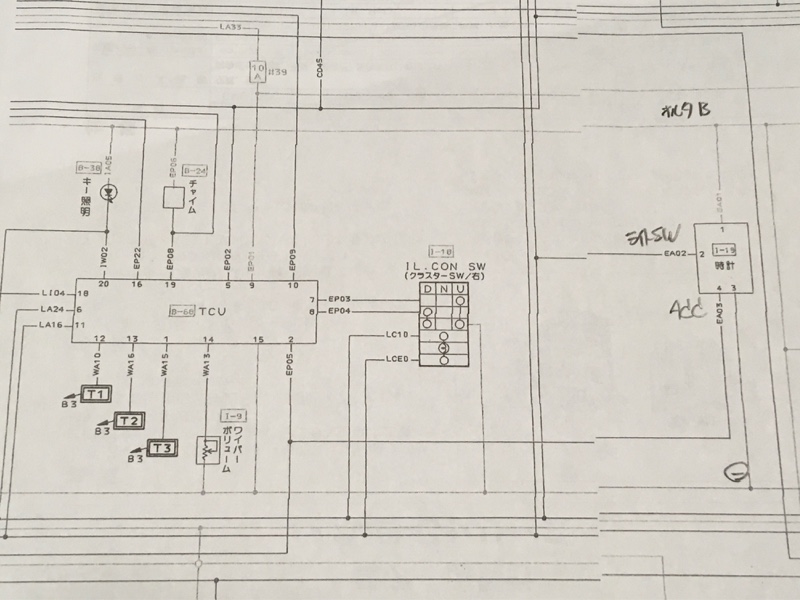

回路図によると…時計には
1.オルタB端子
2.スモールライトSW
3.ACC
4.➖
それぞれ繋がってる

1.オルタB端子の道中には…
キー照明ぶら下がってるみたい
…TCVって何だろう？

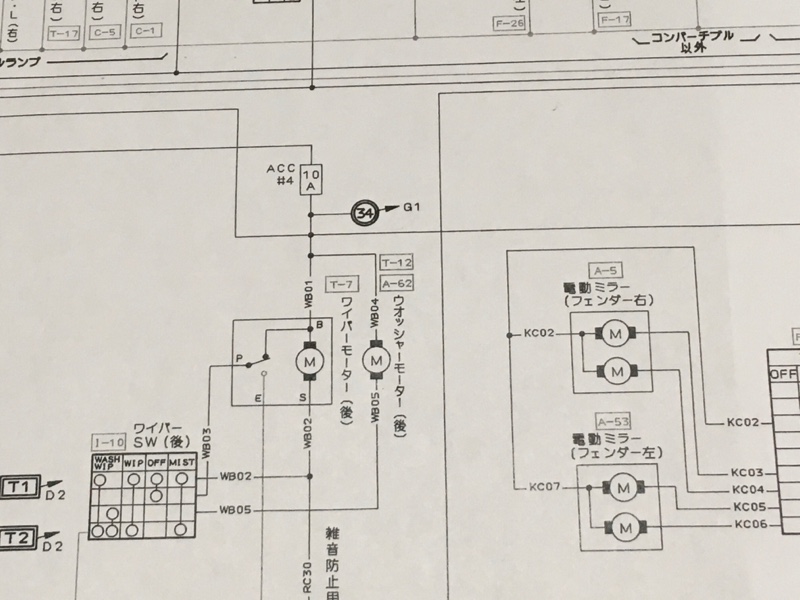

3.ACCは…
リアワイパーのヒューズからの分岐みたい

配線に異常があれば…
それぞれに何らかの不具合見られるはず…

そんなはずないんだけど…
一応…確認してみた

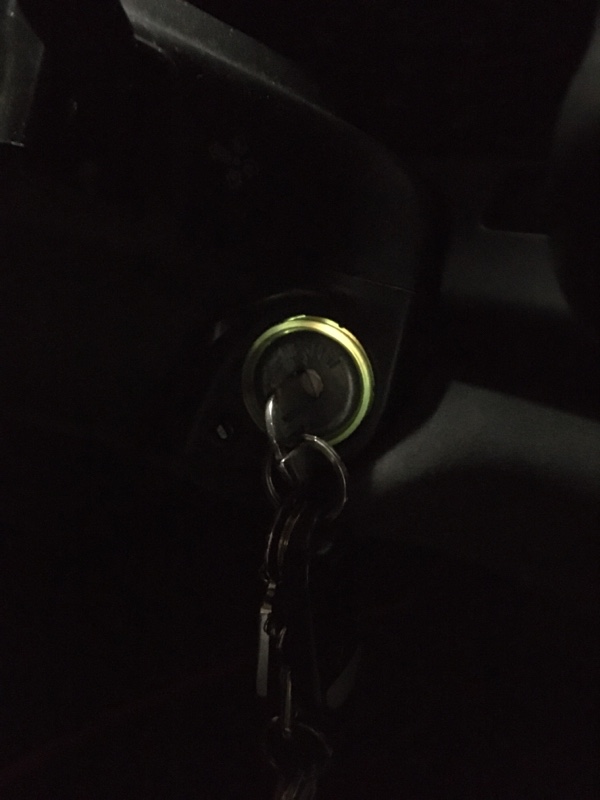

キー照明…点いてるんで無問題…

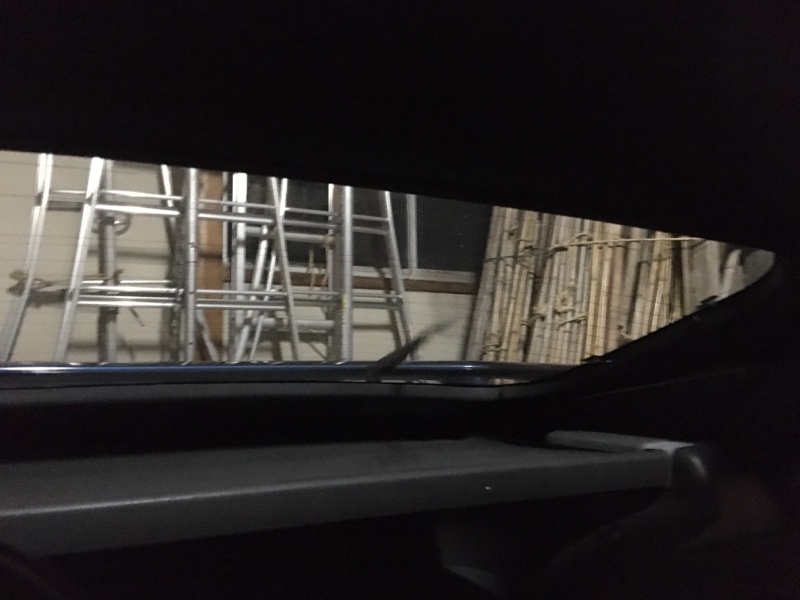

リアワイパー…正常に動くんで無問題…

ま〜当然と言えば当然ですが…
単に…時計の不具合なんでしょうね〜

只…回路図照らしてみたかっただけです😆

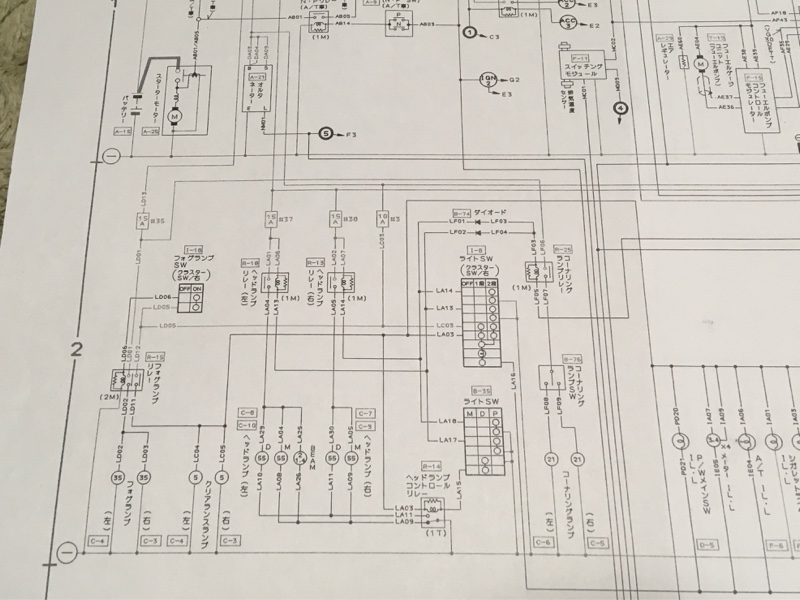

前から気になってたんだけど…



やっぱり…
フォグはスモールに連動してないみたい…

折角バラしたので…端子抜いてみようかと
いきなり実践ですが…

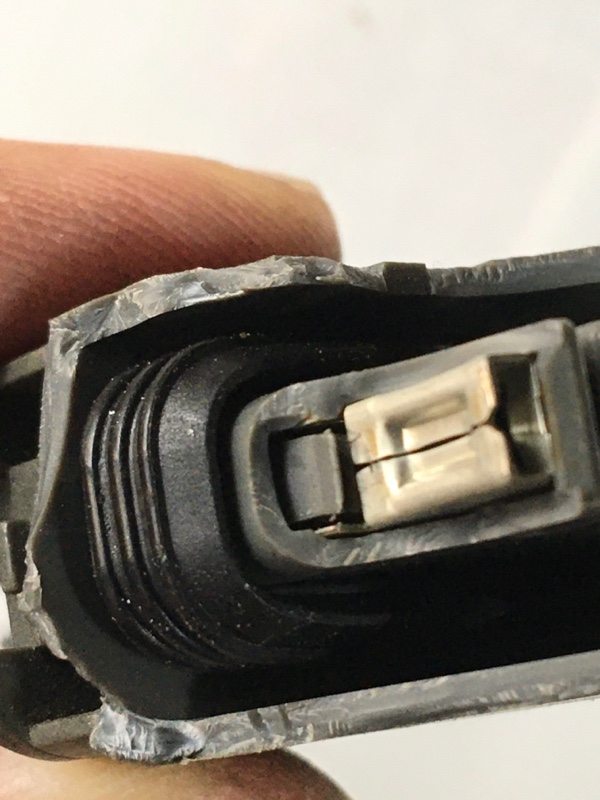

先ずは…BSH型の2極から

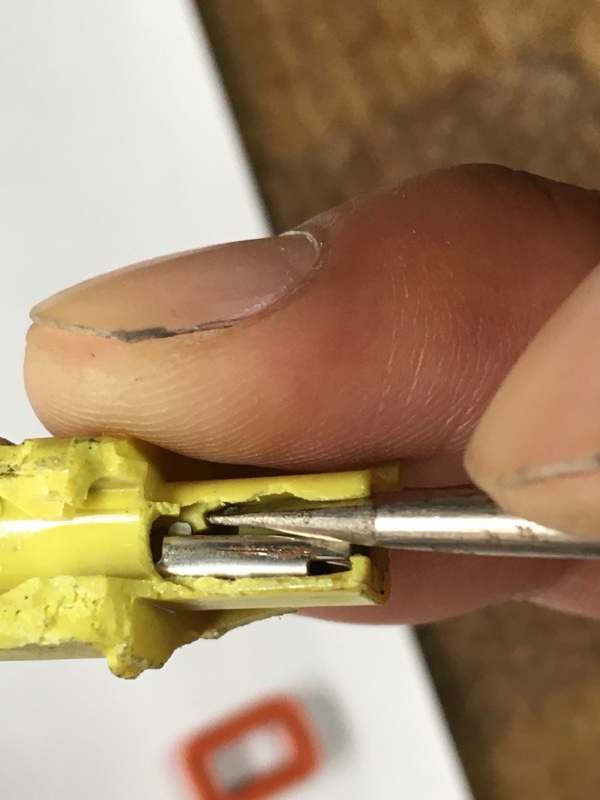

小さい角穴に精密ドライバー突っ込んで、
爪を起こしてやると…抜けます

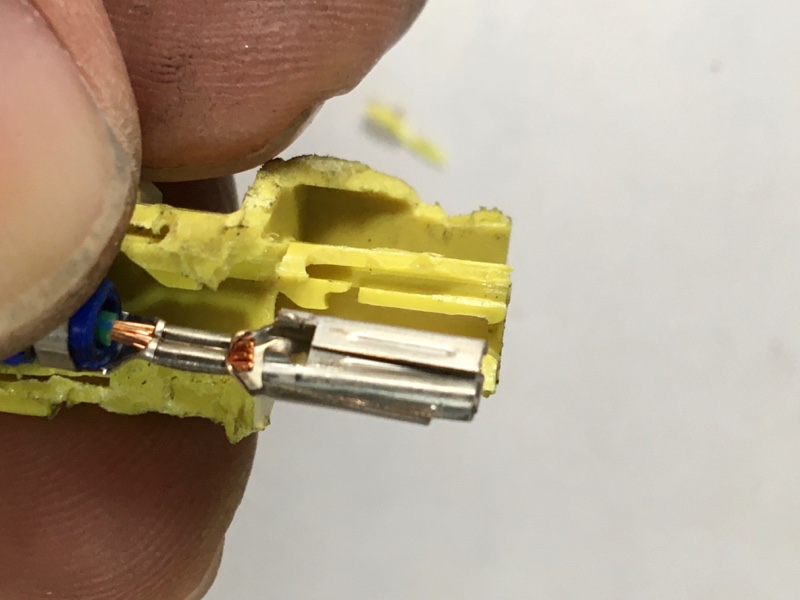

爪と爪が嵌るトコ…



コツ掴めば、簡単に抜けます



ドライバー突っ込んだので、
小さい角穴は多少…広がってます

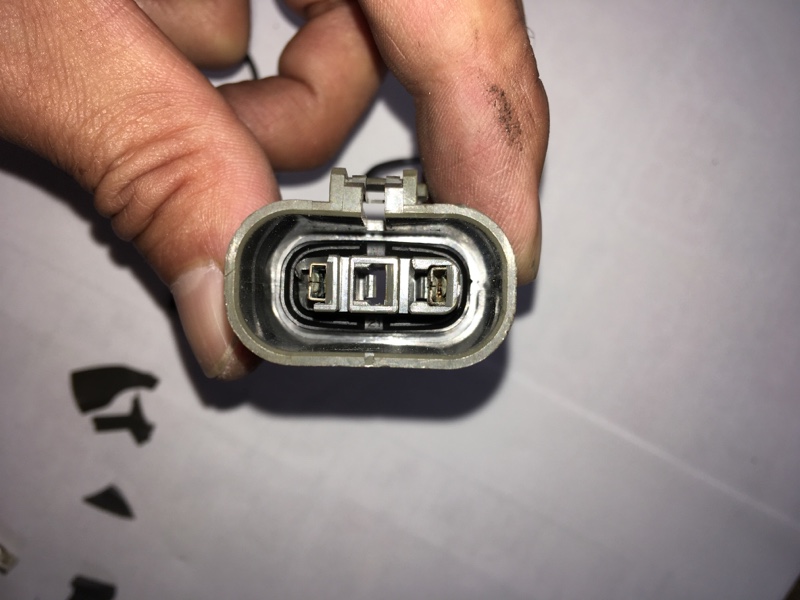

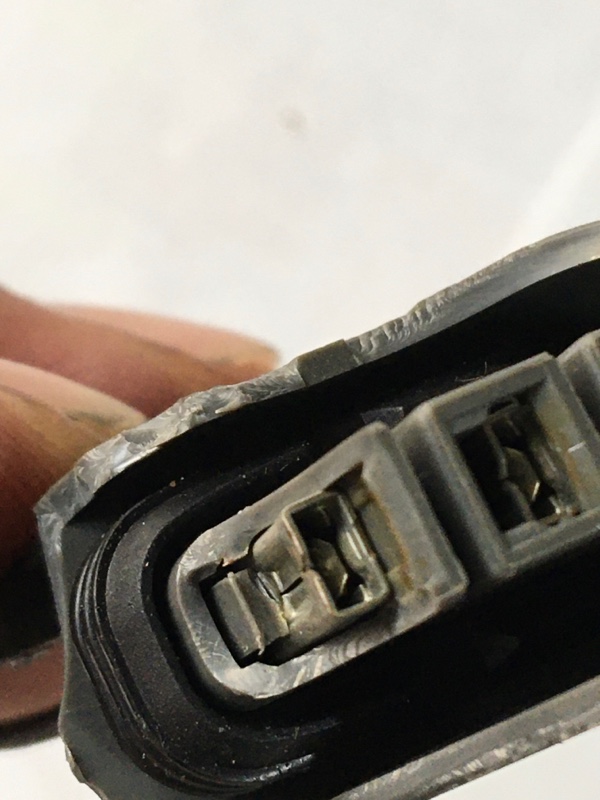

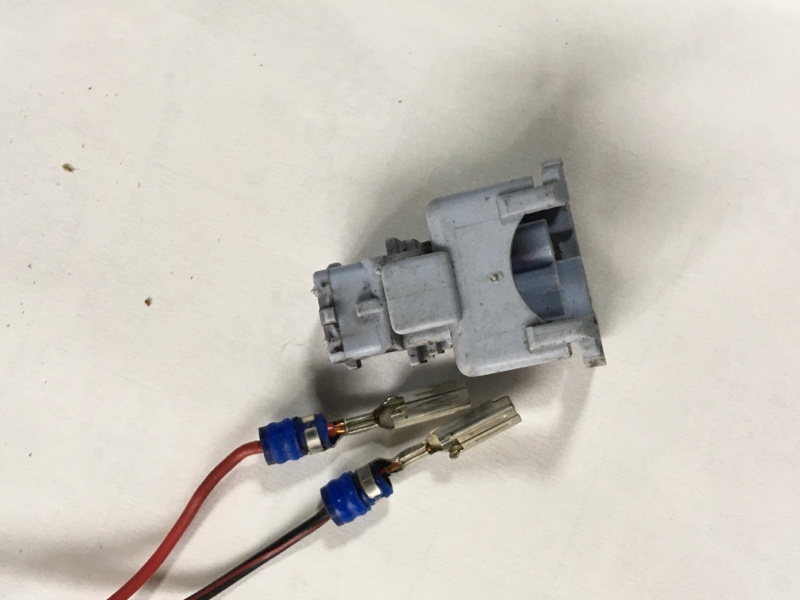

続いて…W型3極…



同じ様に…この爪を起こしてやると



端子引き抜けます

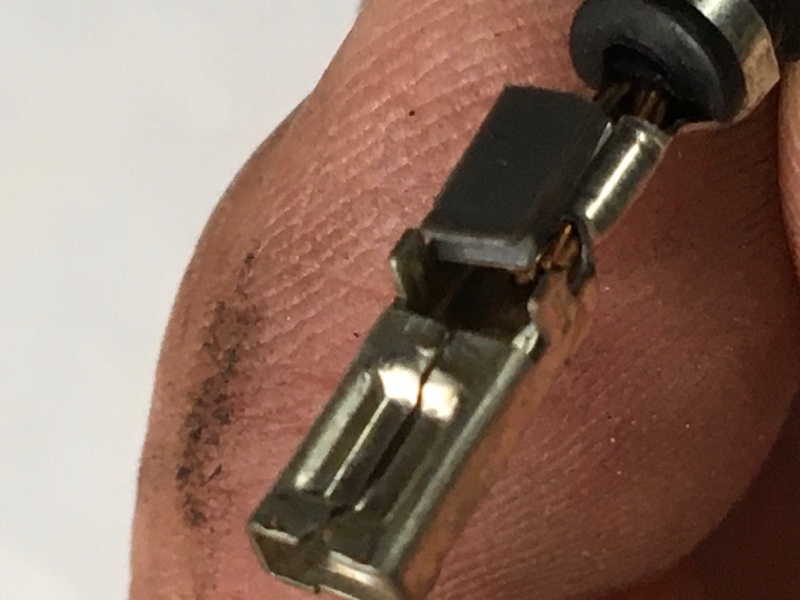

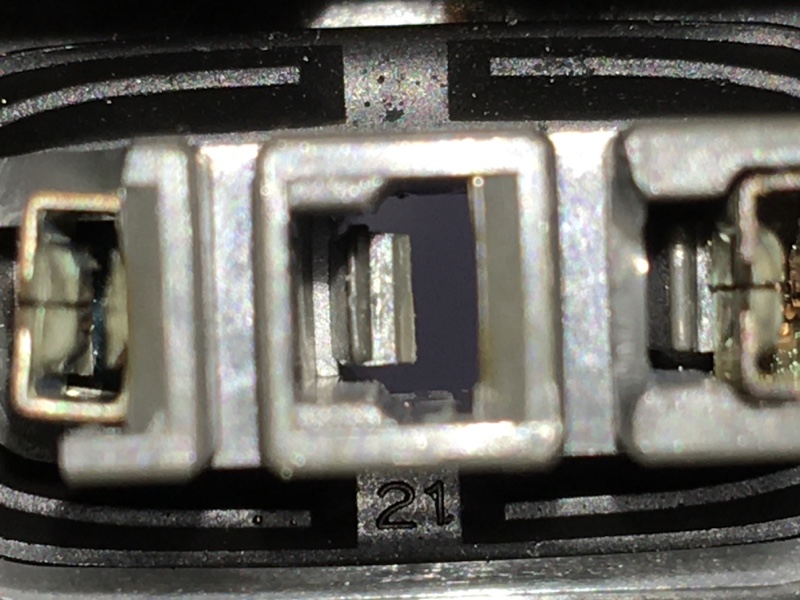

ココに爪が嵌るみたい



爪…

コネクタから引き抜く方法…Getです👍

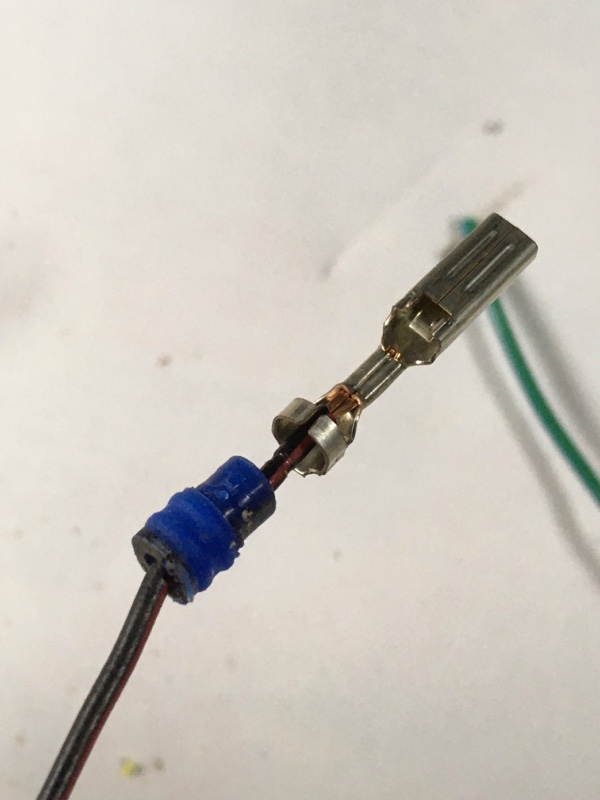

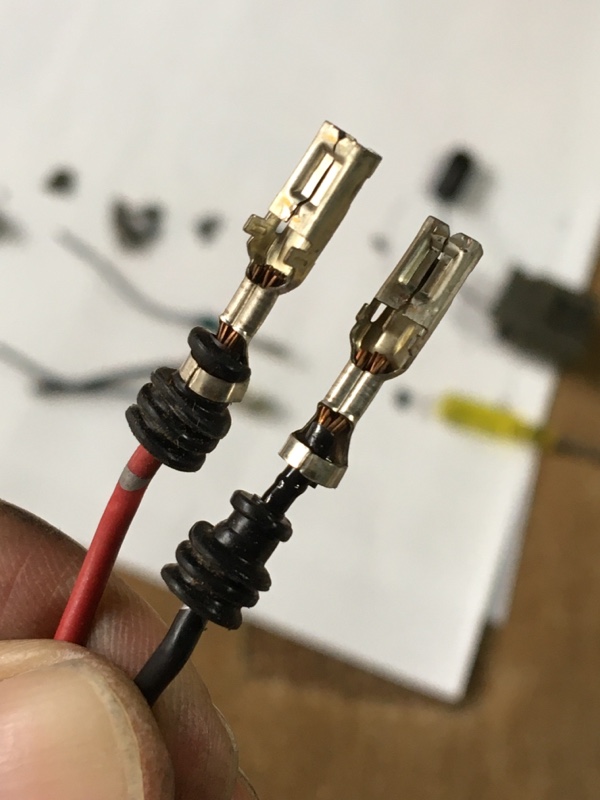

ワイヤシールって…
端子と合わせてカシメるのが正解なのかな？
ワイヤシールも引き抜けるので、
多分…再利用出来そうです👍

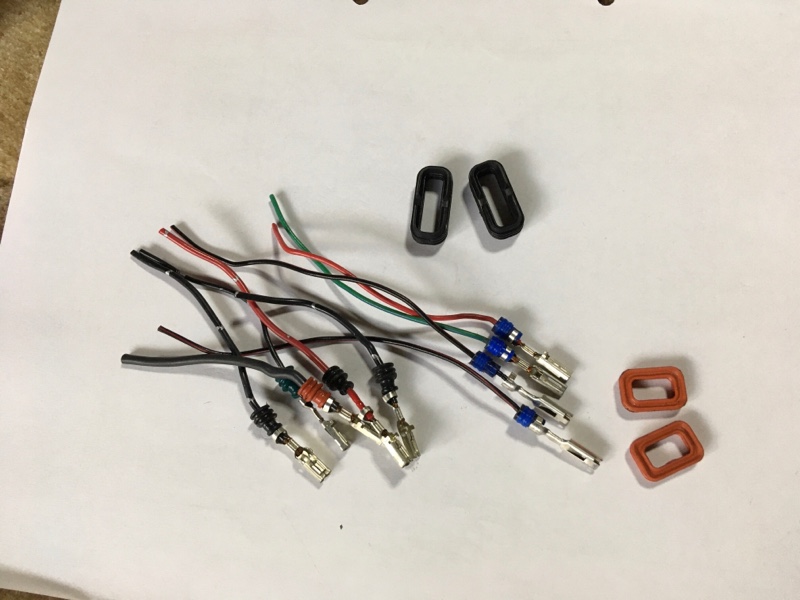

なので…今日の戦利品⁉️

ぎっくり腰で会社休んでて…
何も出来ないけど…何かしたいので…😅

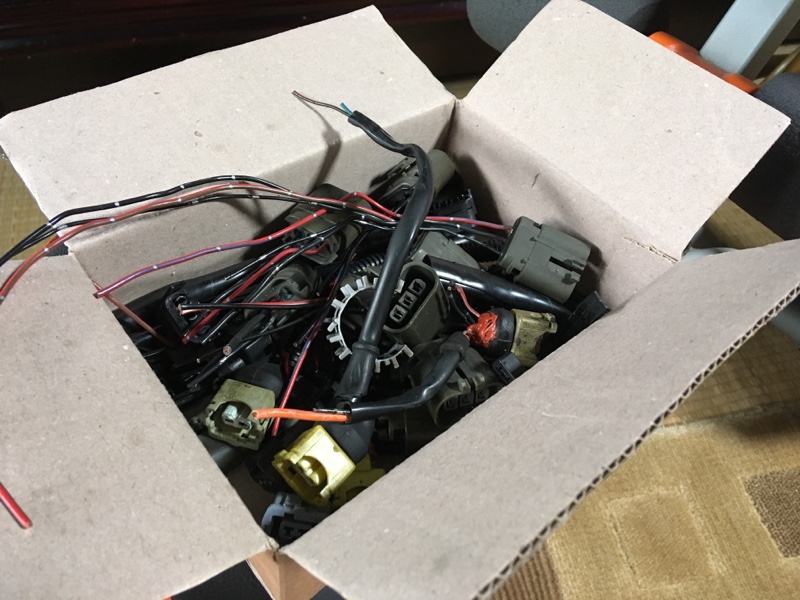

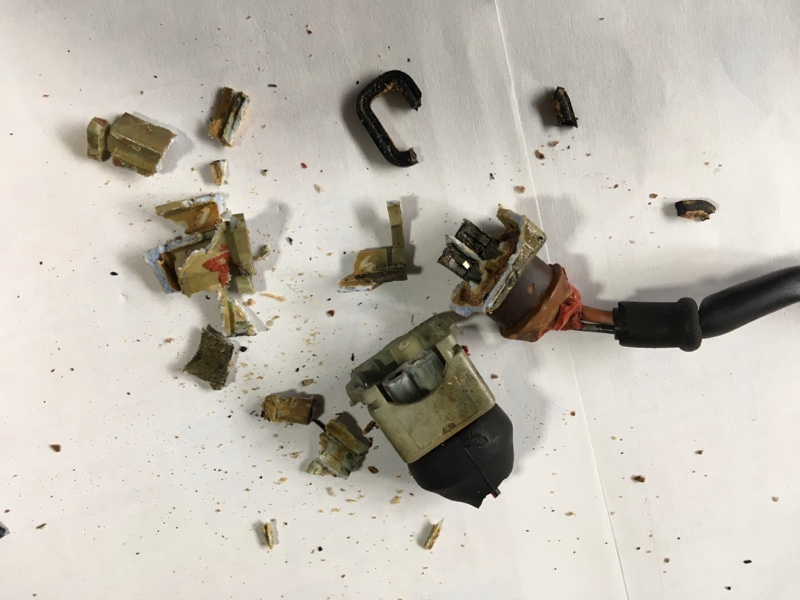

8月に交換した残骸…
捨てるだけなので…所謂ゴミですが、
折角なのでバラしてみます

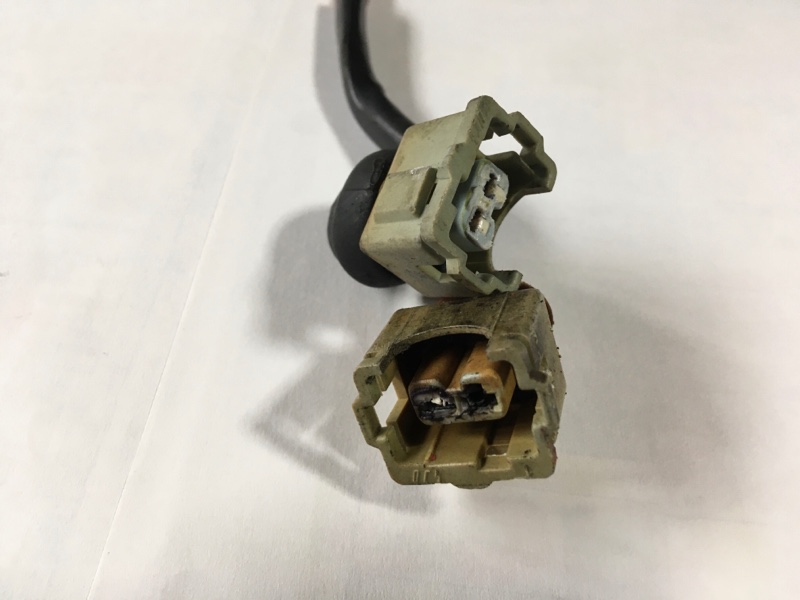

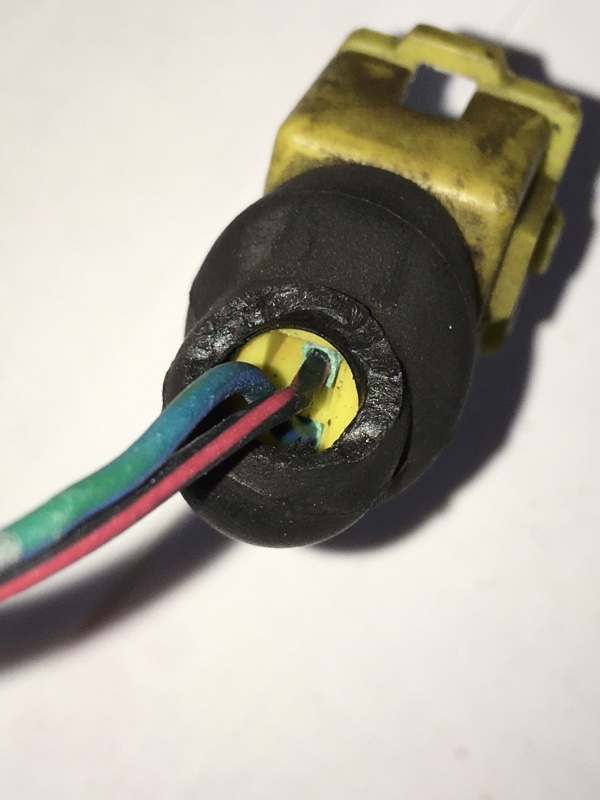

先ずは…中期のご開帳〜

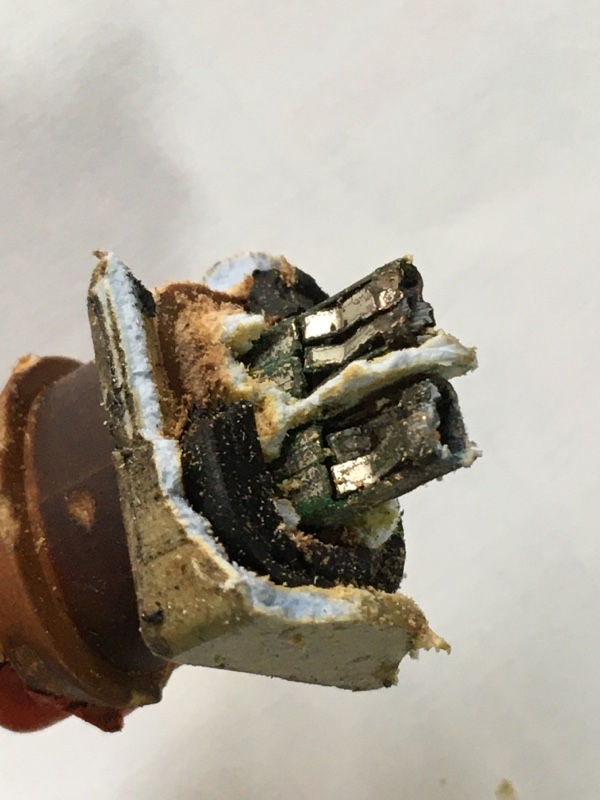

なんか…汚らしいです😩
緑通り越して…黒くなってる👎
もしかして…接触不良で焦げた？

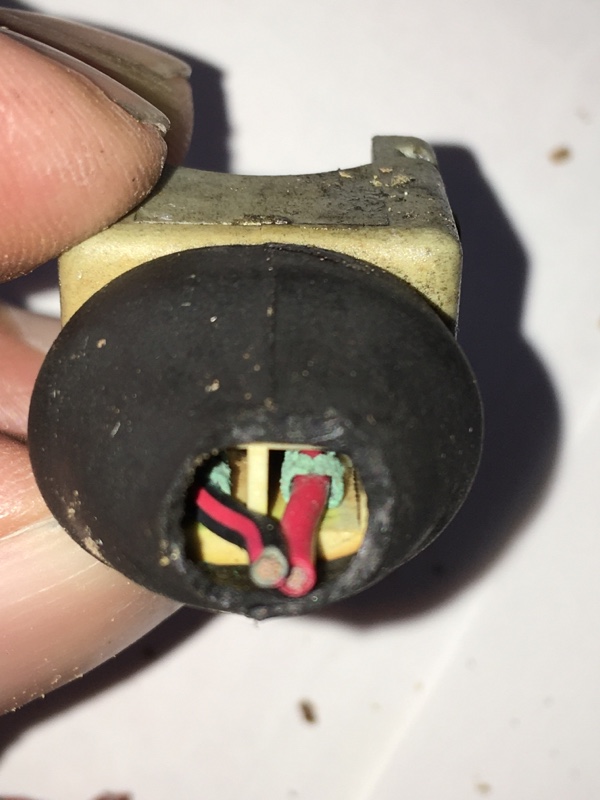

防水のゴムカバー割れてたので、
端子が緑ちゃんに…
このタイプは防水性良くないです…



割れると言うより…
砕けるの表現が合ってるかも？



コチラも…



同様に…
ゴムカバー割れてるので緑ちゃんに…

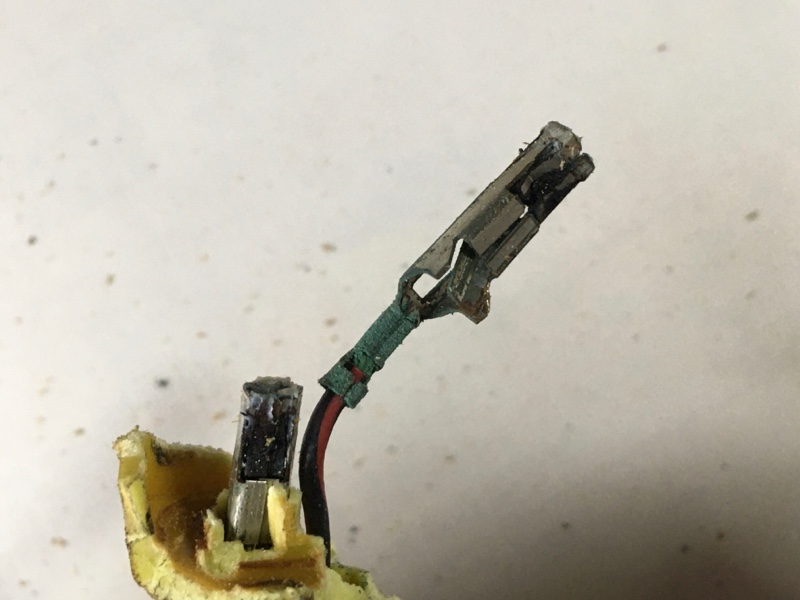

緑ちゃんは端子のカシメ箇所にビッシリと

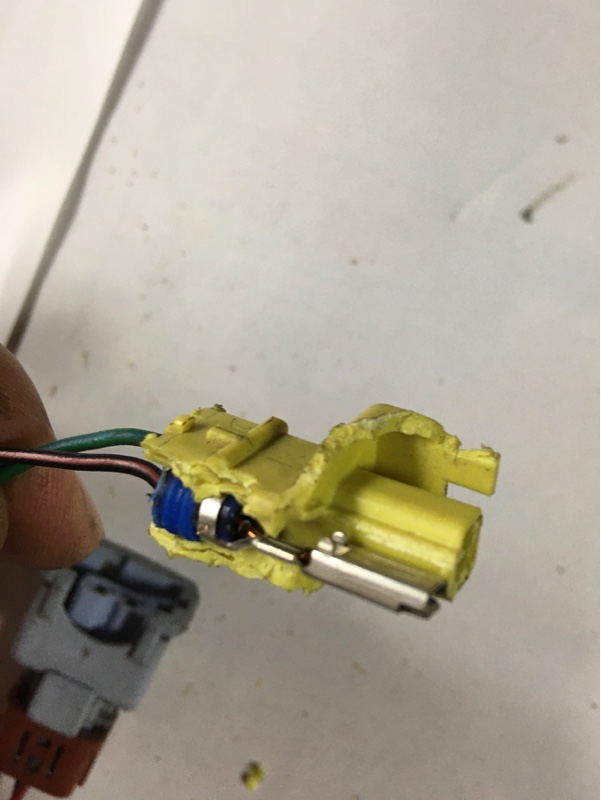

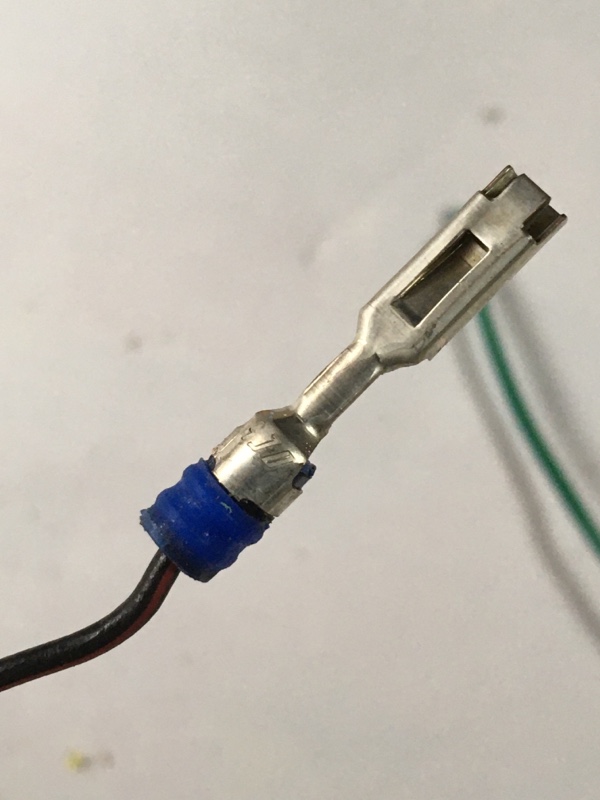

続いて…後期の



綺麗です…



防水は…ワイヤシールです…



端子は綺麗なモンです

シール方法の違いでしょうね〜🤔
