3連休の最終日の今日…
休日出勤早く？終わったので調査の続き…

今一度導通確認してみた



リレーのコイルのECU側と…



ECUのハーネス…



間違いなくAF16を確認しつつ…



OR色にテスター当てて…



ピ〜って導通あります…
何で？また見込み違いですか😅



今度はボンネット側で今一度確認…

何か不安定？？？



コネクタ触ると…



導通が無くなる…



近くを押してみたら…導通無くなる



離れたところだと押しても…大丈夫



お隣さんやそのお隣さんの線を押してみても、
導通無くなる…

コネクタですか？🤔



手持ちの後期ハーネス…

何か使う機会でもあるかとポチったけど、
今まで何かと活躍してくれた👍




おや？AF16のORケーブルが無い



後期型とは…何かと違うんですよ😖
続きは明日にします🤔




お昼に食べたどん兵衛…美味しく感じた😋

いつものも…
8分寝かせると美味しくなるのかな？

こんな番組してたみたいですね…



映像や写真を見て、その中にある違和感に気づけるかという、感性や直感力が問われる問題を出題するクイズ番組
…らしい

エンジンかからない件　まだ直ってないけど…
所々で違和感は感じてた😓

先ず…燃ポンを疑った時…
直前まで普通に走れてて再始動でかからない
"前触れも"無くかからなくなった

今までに燃ポン2回壊れた経験があり、
壊れる前から調子悪くなる暫く期間があった
エンジンのかかり悪くなったり、
信号待ちで止まりそうになったり、
加速の時に息継ぎしたりと…
今回は…それらが無かった🤔

次に…燃ポン交換しても燃料系疑い続けた時…
燃ポン交換しリレーのカチカチ音聞いて、
燃ポンの回ってるブ〜ン音も聞いても
燃料きてないと疑い続け、Fフィルター交換した

フィルター詰まると…
踏んで暫くしてからやっと加速する間の抜けた症状
今回は…それが無かった🤔

次に…リレーを疑った時…
今までリレーが壊れた経験なかった
リレー動作させてカチカチ音しなかったのを
リレー壊れたと判断
壊れたリレーってコイル抵抗減るらしいけど、
他のリレーと遜色無かった🤔

そして…極め付けが
ハーネスの確認不十分で判断した時…
普通に走れてて突然の症状やし、
ハーネスは違うだろうと思い込みもあり、
+側は確認したけどECU側を確認せずに判断
この判断に違和感を感じなかった🤔

電源きてますか？
電線は切れてないですか？
思い込みを排除して、
基本的な事を確認してから判断

当たり前の事ですね😅



勿体ないオバケ…猛省すべきです😤

…コレでハーネスじゃ無かったら😱

ECUが怪しいと疑ってるけど…



折角ECU外してるので、
リレー〜ECUまでのハーネス確認しようかと



INGコイルの2番〜ECUの16番
…導通ありません

ECCSの2番〜ECUの16番
…導通ありません

コイルのー側繋がってないなら
電気流れる訳ありません😓

高速走って、🅿️でエンジン止めて、
再始動しようとしてかからない…何でか？
考えても仕方ないか…🤔

燃ポンプでも無く…
リレーでも無く…
ECUでも無く…
遠回りしたけど…ハーネスみたい😭

ハーネスと確定したところで…



ハーネスのいったい…何処？

リレーBOX〜コネクタまではOK
コネクタ〜ECUまでは…NG



1番厄介なところです😅

やり辛いな…



ECUは大丈夫の判断になりそうです
右のが現車の
左のが前車からの取り出し

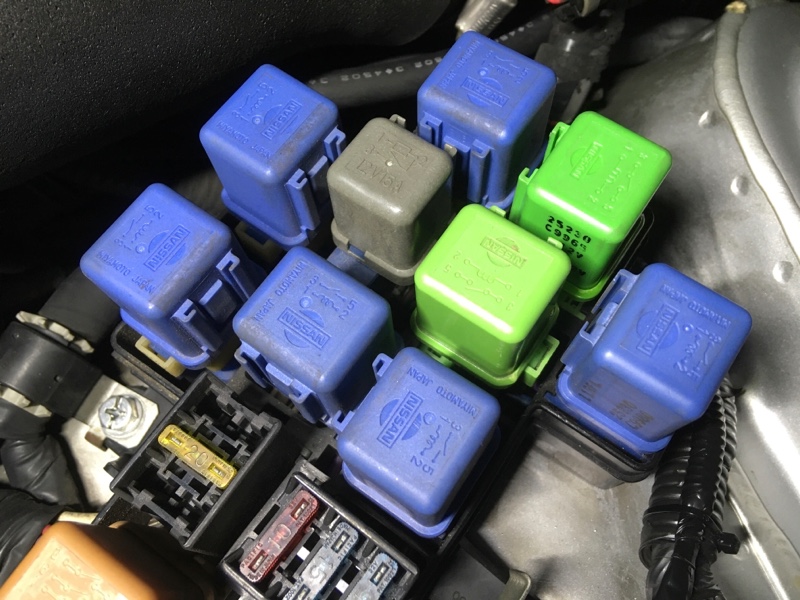

届いたリレー取りに行って…早速






リレー3ヶ買ったけど…
必要なの1ヶだけなので
1ヶだけ新品にして残りそのままに😅



何かあった時に取り出すの面倒なので、
燃ポンのは新品と入れ替えして…



あと2ヶは使い回ししそのままに…

ココでクランキング…
エンジンかかりましぇ〜ん

結局、あと2ヶのリレー交換しても、
エンジンかかりましえ〜ん😭

リレーじゃなかったみたいでした😱



リレーBOX横の新設？されてる2本の配線は…



INGコイルとECCSのコイル側の
ECU行きに繋がってるみたい




ECUなのかな？



ECUのコネクタ抜いてみたら、
コネクタの側面に濡れ感？…

とりあえず…取り出して

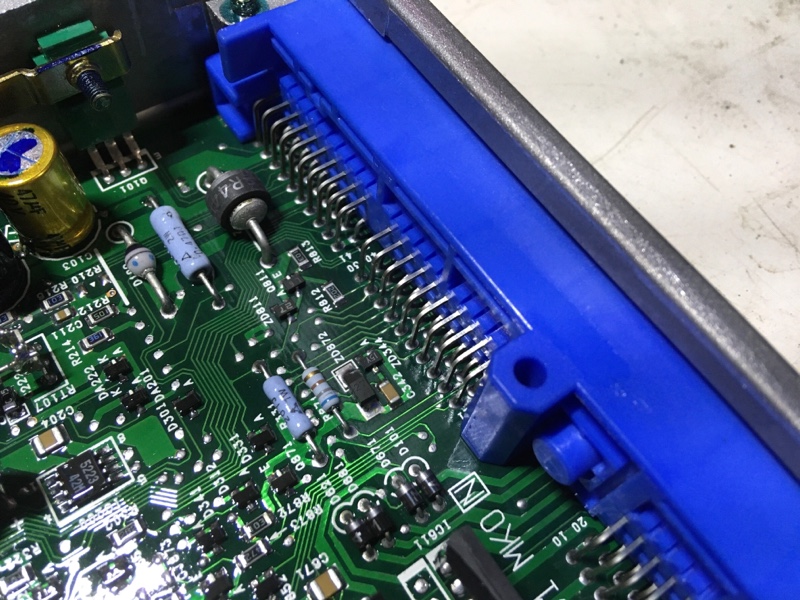

上蓋捲ったけど…何かわかるわけじゃなし



内部のコネクタの上面に濡れ感？…

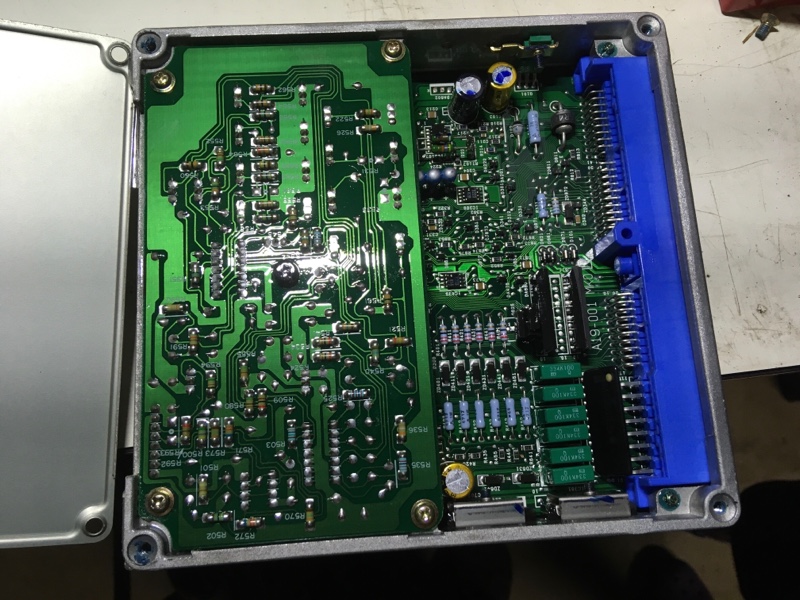

裏蓋捲ってみたら…
何かわかるわけじゃ無いけど、
コネクタの上面に…濡れ感？…

この濡れ感…って何。

あと…



リレーBOX横の新設の配線は…
それぞれのリレー端子番号2番に繋がってた



どちらの行き先もECU16番になるので、
ハーネスチェックでもしたのかな？

やはり…ECUに何かあるのかな？🤔

INGコイルリレーは明日になるので、
今日はaudioの調査😤

前車はBOSEシステムだったけど、
現車は標準の電制ラジオみたいなので、
前車から取り出したBOSE BOXを使いたい☝️




コネクタ形状違うので…
と言うより、現車は直結になってた😓



どう繋ごうか…



純正ラジオから始まり
コンバーチブル以外を辿る…



右ドアのハーネスへ…



リアスピーカーには…
アクティブサウンドシステム






BOSEのと標準のとのコネクタの形状違います



フロントのもやっぱり違うし…

純正のコネクタは…
固定方法を考えてあるので使いたかったけど、
違うと言うか無いものは仕方ない😤

平型端子でそのまま繋ぐのも…
何か芸が無いな〜🤔
