38-30のブログ一覧

2022年04月01日 イイね！

S660 シフトノブ革巻き自作　ボチボチ完成か？

S660 シフトノブ革巻き自作　ボチボチ完成か？
S660 は、「運転を楽しむ」為のドライブ以外の、実用的な「買い物」とかでは「絶対乗らない」と言う「誓い」を立てている

つまり、「天気が悪いから」・「目的地が遠いから」という理由では S660 には極力乗らないようにしている
現役で仕事してたら立てられない「誓い」である

ということで、昨日は、朝方の雨が残る中、予約していた「西千葉工作室」まで、レーザー加工 の為 スクーターで出撃して来た(笑)　片道16km
alt

帰りに、例のお金持ちの新築現場を通ったら、
altaltalt



珍しく植栽の工事していた
本社前では、通行人にサクラの枝を　振舞って居た
Posted at 2022/04/02 01:43:41 | コメント(0) | トラックバック(0) | 作成 | クルマ
2022年03月22日 イイね！

西千葉工作室 レーザー加工機 体験記

西千葉工作室 レーザー加工機 体験記昨日は、天気も良かったので、スクーターに乗って予約していた西千葉工作室を訪問
タイトル画は、西千葉工作室のすぐ近くにあるモニュメント
少し早めに到着したので、みん友さんに教えてもらった「宇宙旅行おぢさん」の自宅とされる建物を見に行った
何年も掛けて工事中のまま：未完成だと、固定資産税払わなくて良いのか？
altalt
電柱は消せても、道路標識は消せないみたい(笑)

さて、工作室訪問の目的は、以前から続けている シフトノブ への 自作革巻き　の、シフトパターンの刻印が気に入らないので、レーザー彫刻機をレンタルして「革の裁断」と「シフトパターンの焼印」彫刻を一気にやってしまう為に、初挑戦
最初に、使い方の講習を１時間ほど受け、残り１時間弱で自宅であらかじめ作成しておいたillustrator データを使っての加工に挑戦した
本番の加工の動画（音声消してあります）

塩ビが使用されて居る合皮の加工は厳禁
今回は、いつも使って居る本革「タンニンなめしのヌメ革」を使用
・illustratorデータは、アートボードのカラーモードをRGBに
　切断線は、0.01pt の 赤線(R:255 G:0 B:0)
　焼印部分は、黒塗(R:0 G:0 B:0)
　グループ化やレイヤーはなるべく使わない方が良いらしく、補助線含めて作業用のファイルとは別に、本番用のファイルを用意した方が良い
・レーザー加工する素材は、熱で反らない様に、マスキングテープで固い板に張り付ける事
・焦げの付着を防ぐため、表面・裏面もマスキングテープを張っておくと、綺麗に仕上がる
と言う事で、急遽幅広のマスキングテープを購入し、残り時間も無いのでザックリと表面をテープで覆った

自分のUSBから工作室のPCに*.ai ファイルをコピー
Corel DRAW を起動・新規作成・*.aiをインポート
印刷→環境設定→レーザー加工機での Power・Speedなどのパラメーターを素材に合わせてセット（ここが一番のポイント）
alt

そして「印刷」により、UCPというレーザー加工機動作用のアプリを立ち上げると、先ほど印刷を掛けたデータが取り込まれて居る
UCP の画面上の操作でレーザー加工機内の実際の作業エリアと、リンクさせる
加工機内部の素材を上下させて、ピント位置に合わせる
alt

ファンを起動して加工スタート
初回の試し切りは、赤と黒の出力設定を間違えて、カットするべきところが薄く、刻印が焼き切れてしまった
alt
設定を正しくしてやり直したが、この時マスキングペーパーを取り除いて居ないので、重なった部分が刻印されて居ない事に気付いていない

課金は、スタートから完了までの機械動作中の時間に対する課金なので、位置決めや設定変更などの操作は落ち着いてできる
この点が、カインズ幕張でのレーザー加工機レンタルと大きく異なり試験的加工なら非常に安価
ということで、2時間の体験時間は、あっという間に過ぎた

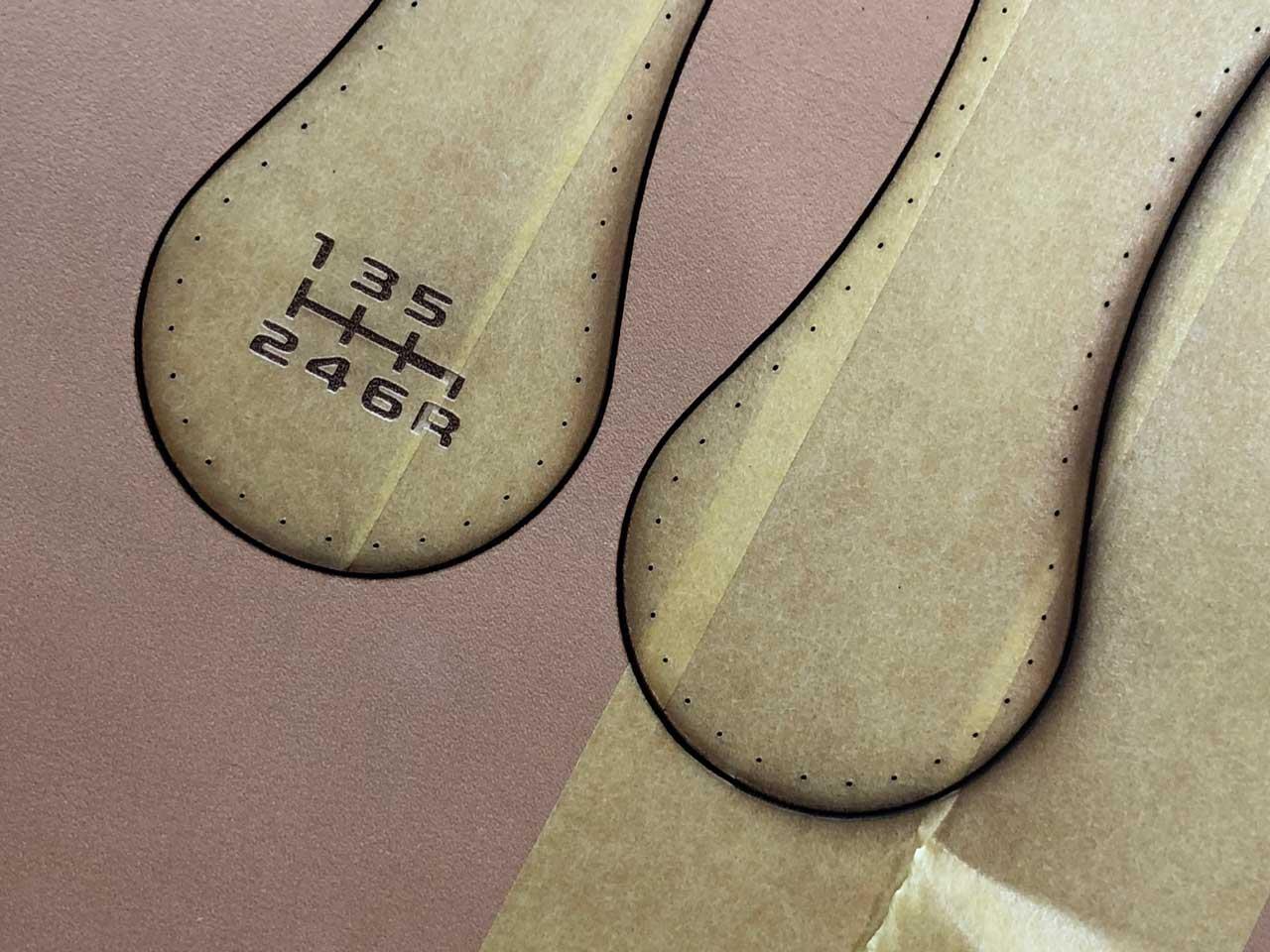

残念な事に、マスキングテープが２重に張られて居た部分の彫刻が革まで達しておらず、シフトパターンの「R」の部分が欠けてしまった
alt

altalt

更に、古いバージョンの型紙を使用してしまったらしく、革が少し「だぶついて」しまった↓
alt

次回は、切断を弱く、彫刻を強くし、再挑戦するつもり
カインズより、懇切丁寧に教えてもらえたし、圧倒的に安価

アクリル板のカットにも挑戦したい






Posted at 2022/03/22 10:02:27 | コメント(1) | トラックバック(0) | 作成 | 日記
2022年02月13日 イイね！

シフトノブ革巻き自作　その後

シフトノブ革巻き自作　その後シフトノブ「革巻き自作」：完成編
の続編です

どうも、型紙に問題があって、革がたるんでいるようなので、型紙の最大幅の部分だけ
、1mmほど細くしてみた
alt
型紙上では、ごくわずかの違いだが、実際に巻いて縫ってみると
alt

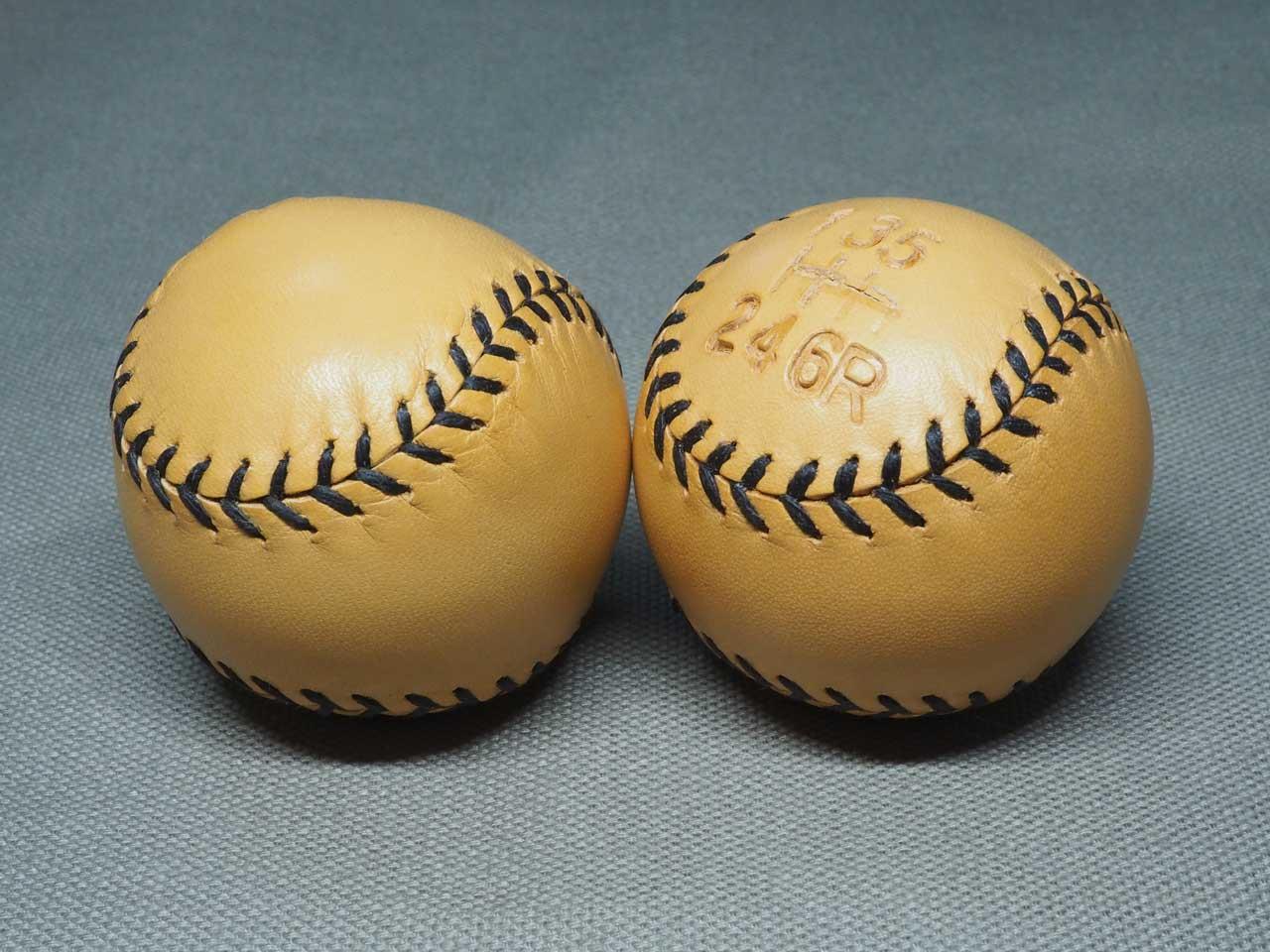

左が従来の型紙　右がsilm化させた肩紙型紙で作った方
alt
四角っぽい旧型より、silmな新型の方が、真球状に近づいた

もう一点の改良：縫い止めの方法
本物の硬式球は、革の下が糸巻き層なので、針をブッ刺して止めるらしい
alt
↑出典

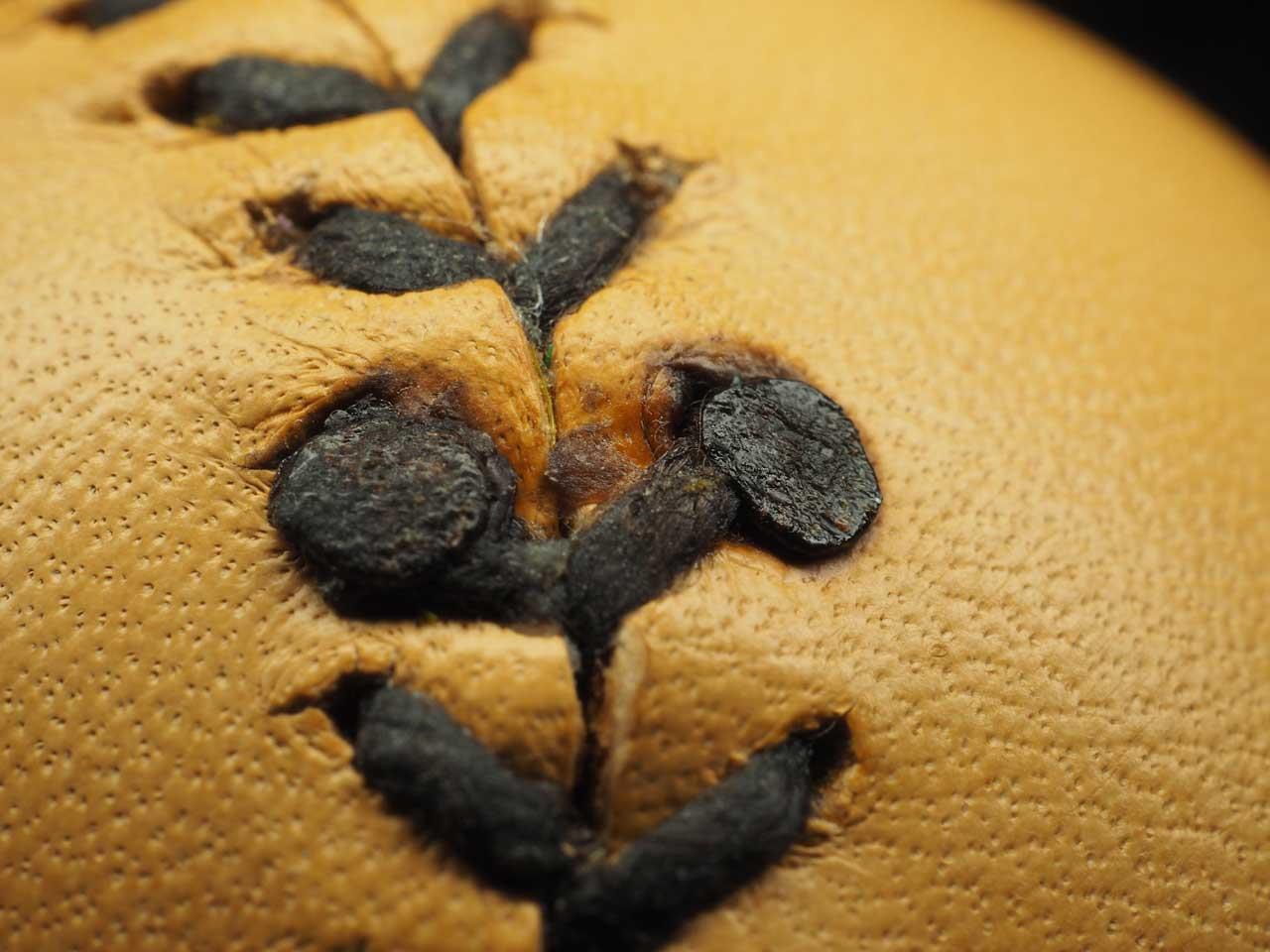

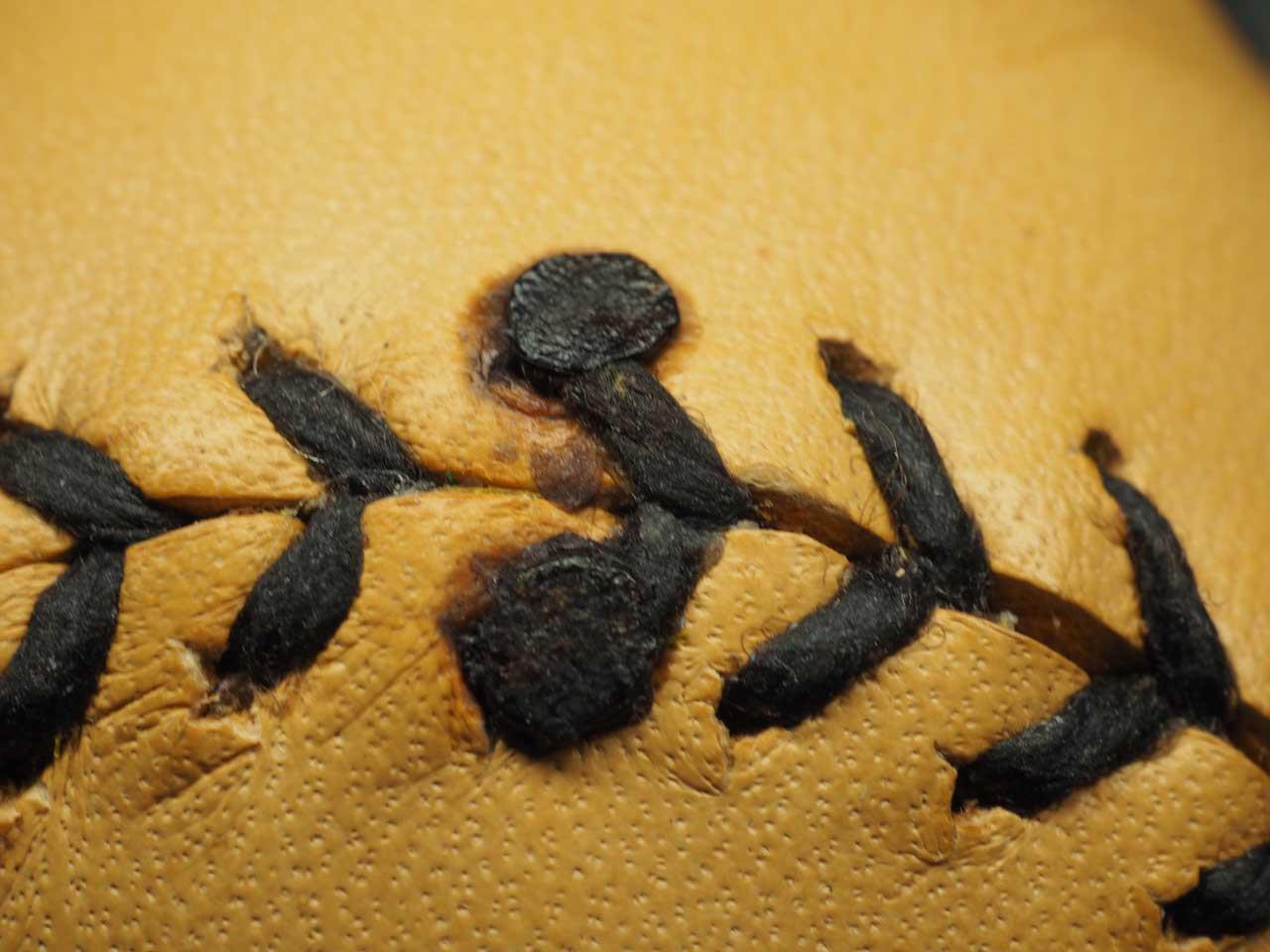

シフトノブで「ブッ刺し」は無理なので「外科結び」をやめ、ライターを使っての「焼き留め」にチャレンジ（ポリエステルの蝋引き糸だった）
alt
少し革まで焦げたが外科結びよりは良いかと

これでほぼ完成と思うが、残念なのが「刻印が下手」（タイトル画）
刻印を使わない方法を検討してアイロンプリントに挑戦
まずは表面のシフトパターン
alt
歪んでいるのは、アイロンの充て方の問題だが、最大の問題はアイロンプリント用紙のサイズに「濃い色の染み」が付いてしまう事
裏面に「型紙の転写」もやってみたが、
alt
茶色い部分の中に、半円形の黒い線がかろうじて見えると思う
ポンチ穴に至っては全く見えない
さらに大きな問題は、革でも火傷する　ということ
皮と同じように火傷して　変色・縮み・硬化　が発生しテストだけで「没」が決定
企画倒れ

現在、カインズでのレーザー裁断・彫刻について勉強中

プロに革巻きを外注すると高い理由が、身に染みてわかった
逆に、ファンオフの作成依頼があれば、２ロット目以降は「ウハウハ」
内職は続く

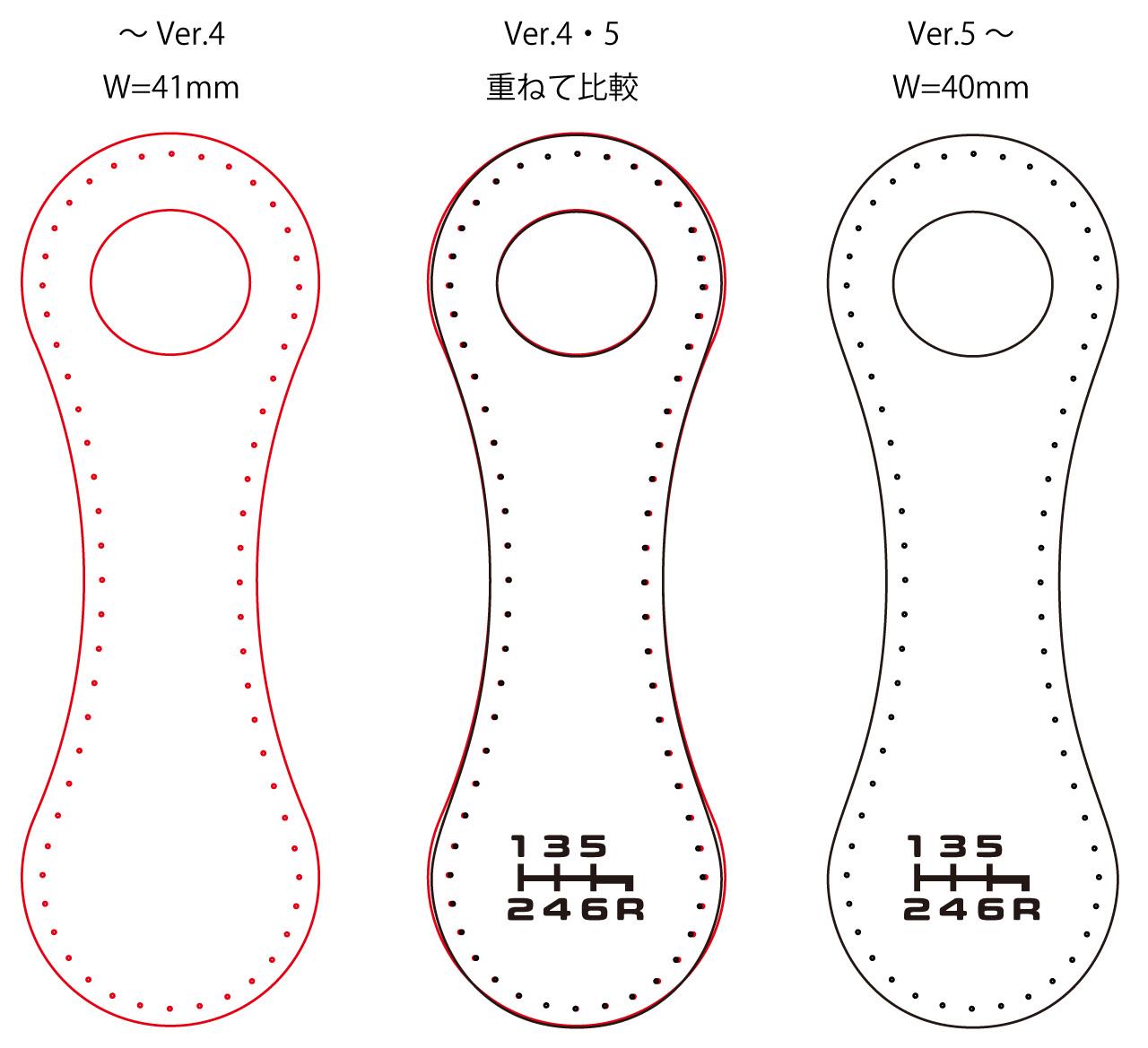

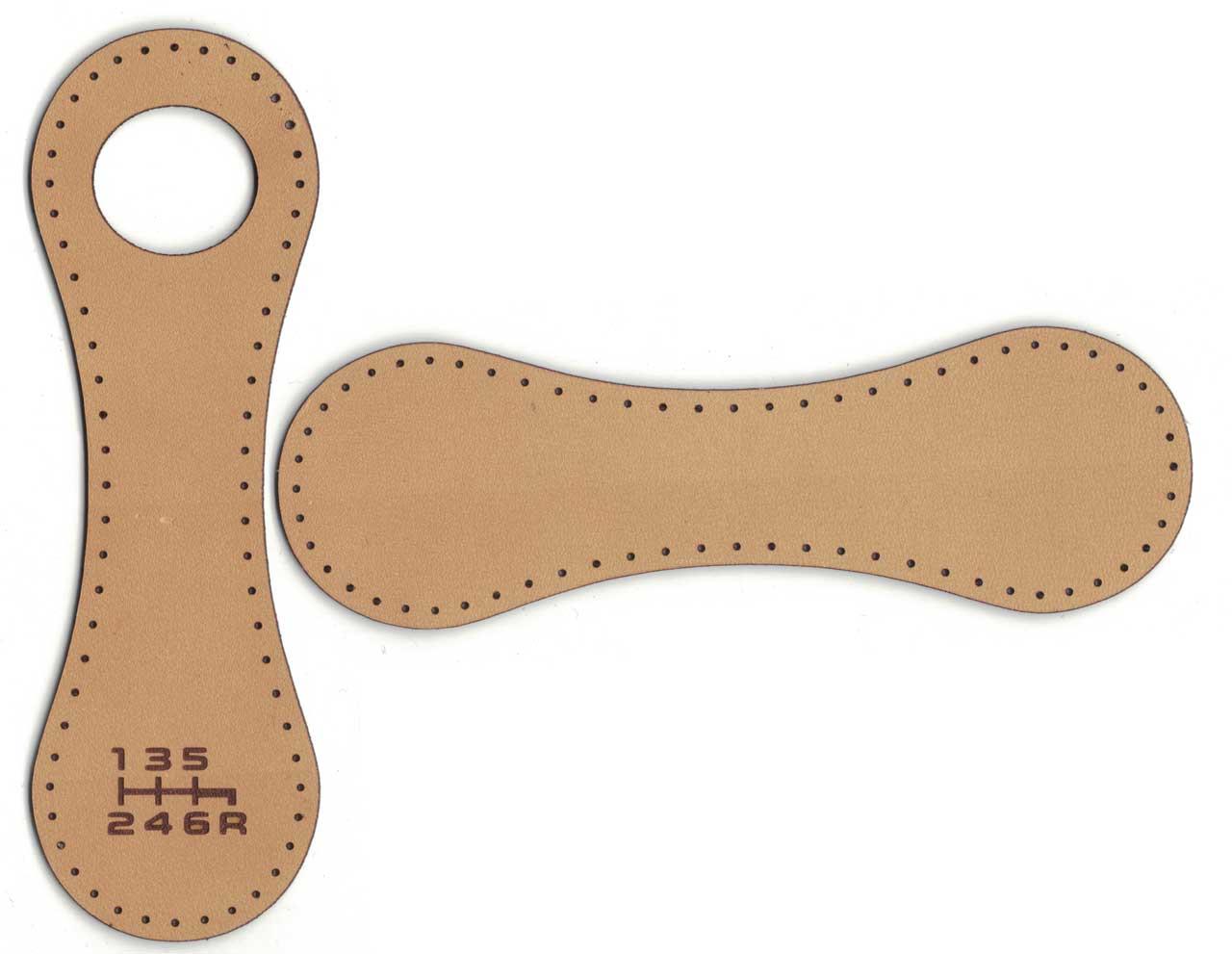

その、大切な型紙を公開します（47mm球・1mmヌメ革の場合のBEST）


--------------2022/2/22追記--------------
１つ前の 外科結び を解いて、4mm程度まで糸を切り
alt

半田ごて で焼き縮めてみた
alt

革の焦げは少ないか　反対側も
alt

4mm程度で
alt

alt

解けることを恐れなければ、2mm程度で良いのかもしれない

写真は、大好きなマクロレンズ装着したデジイチにて
Posted at 2022/02/13 14:57:49 | コメント(3) | トラックバック(0) | 作成 | クルマ
2021年12月03日 イイね！

自作 フットレスト バー

自作 フットレスト バーS660 のフットレストを自作で改造

Honda純正のフットレストで、特に不満は無かったのだが、某みん友さんが絶賛する、NEOPLOT（ネオプロト） フットレストバーNEO を装着してみようと思ったが、お値段が、、、
alt
画像は、
より

効果を体感する為、自作してみる事に
Amazon で、自転車用のハブボルトを購入　２本で５００円弱

手持ちのアルミＬ字アングルを切断して組み合わせる
altalt
実車からフットレストの型を取り
alt
超強力面ファスナー
alt
の、軟らかい方をフットレストの形に切り出し
alt
面ファスナーの硬い方を、アルミパーツに張り付ける
純正フットレストの樹脂面を脱脂して、面ファスナーの軟らかい方を接着
alt

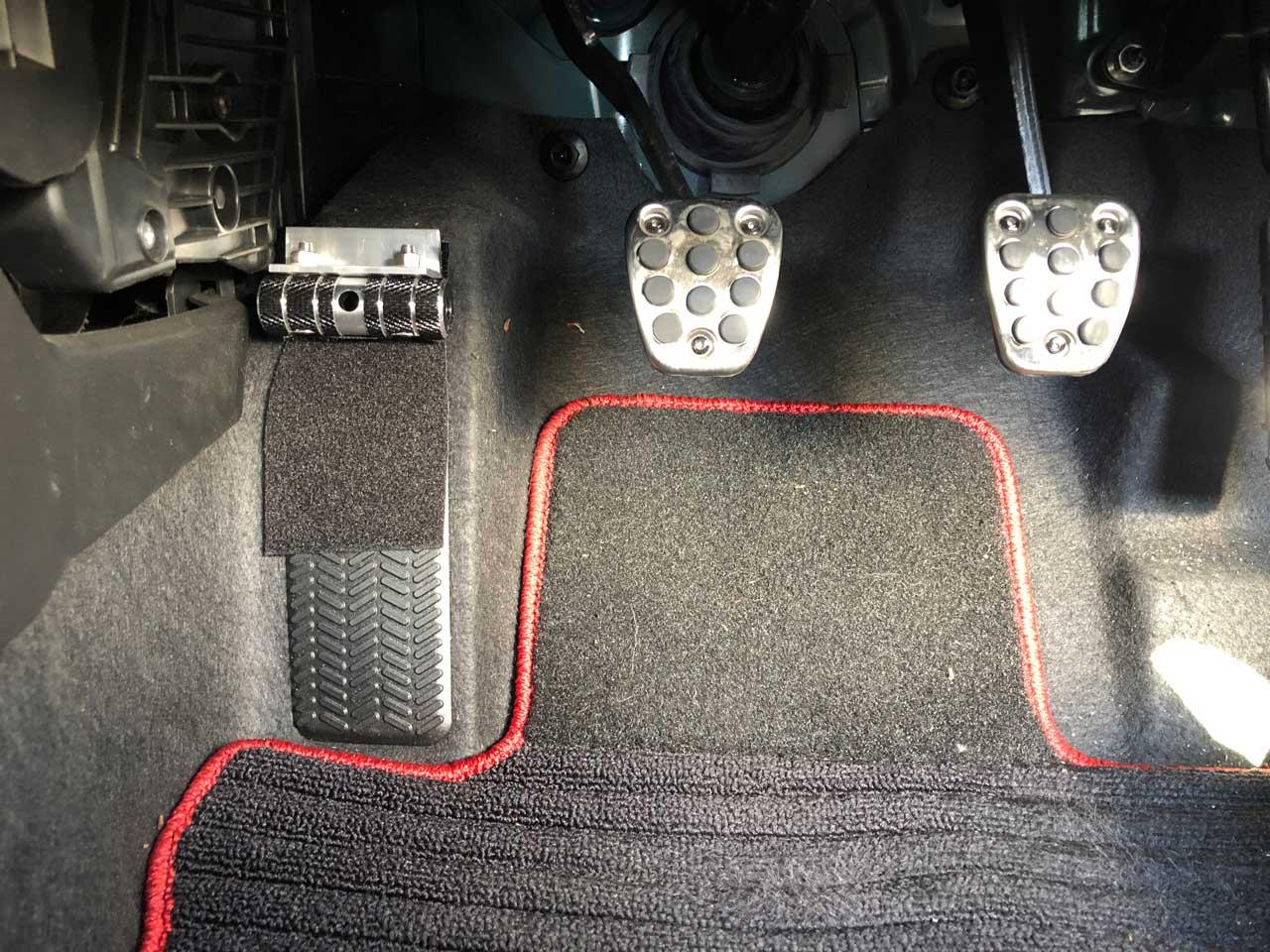

組んだパーツを仮装着
alt
走行試験の結果、もう少しバーの位置が高い(つま先寄りの)方がしっくりくるので、
面ファスナーをバキバキと剥がして、位置をずらしてみる
（ファスナー剥す際に、床が剥がれそうになった(笑)）
alt
1cm程度高くしただけだが、しっくりきた
町内の短距離試走では、フットレストをあまり意識しない
取ったり、ずらしたり自由にできるので、丁度良い所を探してみる予定
履く靴の形状によっても丁度良い高さが変化しそうな感じがする

今の所の結論：大金払わなくて良かった(笑)
長い時間クラッチ操作が無い道だと役に立つかも
Posted at 2021/12/03 12:35:35 | コメント(1) | トラックバック(0) | 作成 | 日記
2021年11月28日 イイね！

ボブ用 トナカイ風カチューシャ 完成

ボブ用 トナカイ風カチューシャ 完成前のブログ に みん友さんから 頂いたコメントをヒントに、改造版トナカイ風カチューシャ（犬用）の「ステー」を白→毛の色　に変更した
「ユザワヤ」まで行って、フェイクファーを買おうと、自転車で出発したが、途中で「電欠」になり家まで引き返した
久しぶりの「自力 自転車」は辛かった　電アシの威力絶大(笑)
夕方まで充電し目的地を近所の１００均に変更
ここで、ボブ に似た色の小さなマフラーを発見
裁縫道具を取り出して、マフラーを「生地」に戻し、カチューシャの「ステー」に被せて、縫い付けた
ボブの「自毛」と見分けがつかない
alt

alt

alt

ということで、今日もツノを装着してお散歩へ
やはり、すれ違い人からの受けが非常に良く、カワイイ　と声を掛けられる
いつもの様に、他のワンコを見つけて暴れ出したが、外れなかった


Posted at 2021/11/28 19:16:57 | コメント(0) | トラックバック(0) | 作成 | 日記
