以前　製作仕掛けて、お遍路に出かけたり、空模様が悪くアンテナやカップラーを触れず状態が続いた。　今日は天気が良さそうなので作業開始。

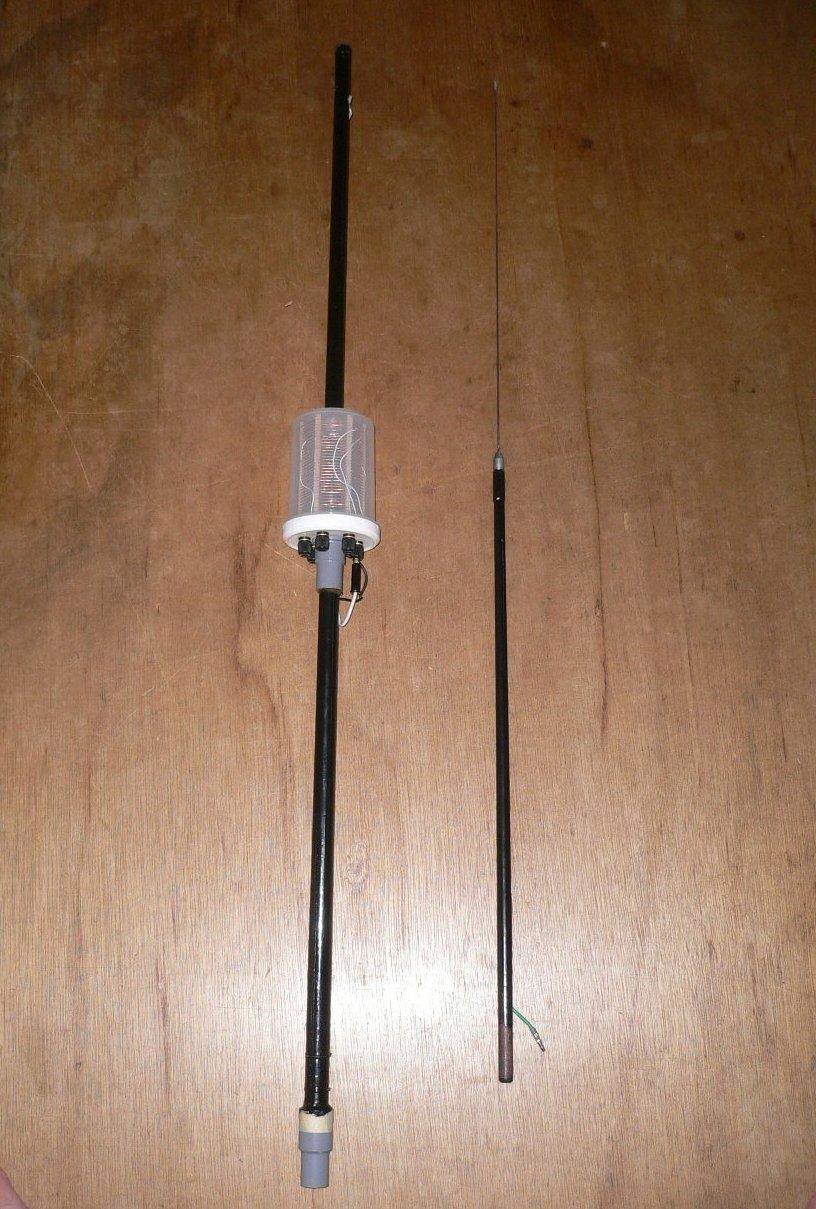

HF帯アンテナ3本目の　6バンドアンテナの仕上げ

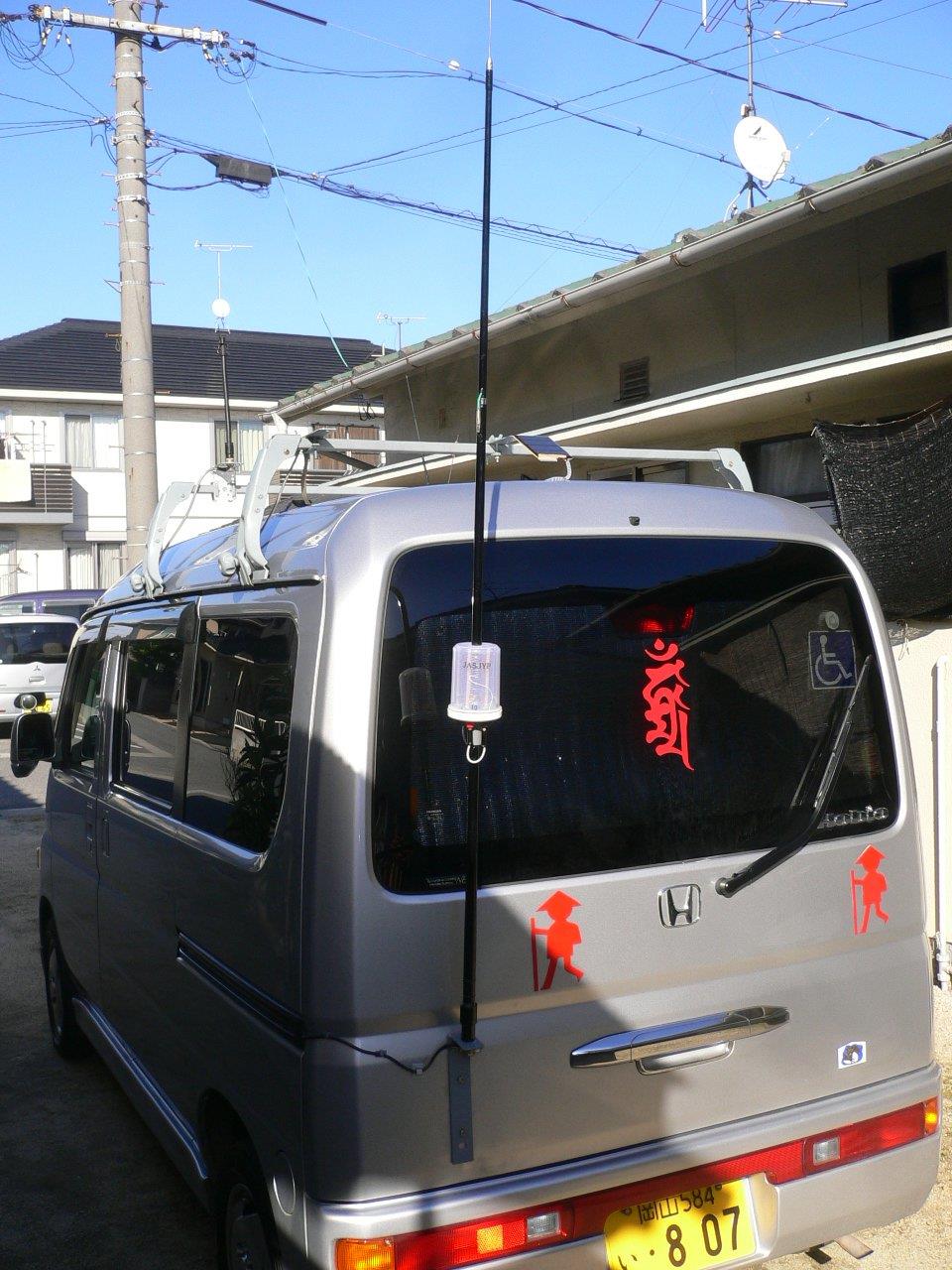

前回、室内調整しておいたが、屋外で車に取り付けると、同調点が変わってしまう。


１０Mhz～２８Mhzの6バンド用で計画してたが、全体的に下のバンドへズレたので、7Mhz～24Mhz
に変更して調整。（28Mhzと29Mhzは専用アンテナを所有してるのでOK）

・コイルのタップ位置を移動して同調点を探しているので、コイルに半田跡が沢山ついてしまった。
コイルに、タップを6ヶ所取るのだがタップ位置が微妙に、影響しあい先の最良点が動いてしまう。
アッチが立てばコッチが立たず。　やはり各バンド毎の専用アンテナが作りやすい。


・シングルバンド用なら、バンド毎にSWRを落とす事が出来るのだが、6バンドだと、バンド毎が影響しあい2バンドくらいしSWRが落ちてくれない。

ここから6バンド用アンテナとカップラーを組み合わせて調整中を続ける。

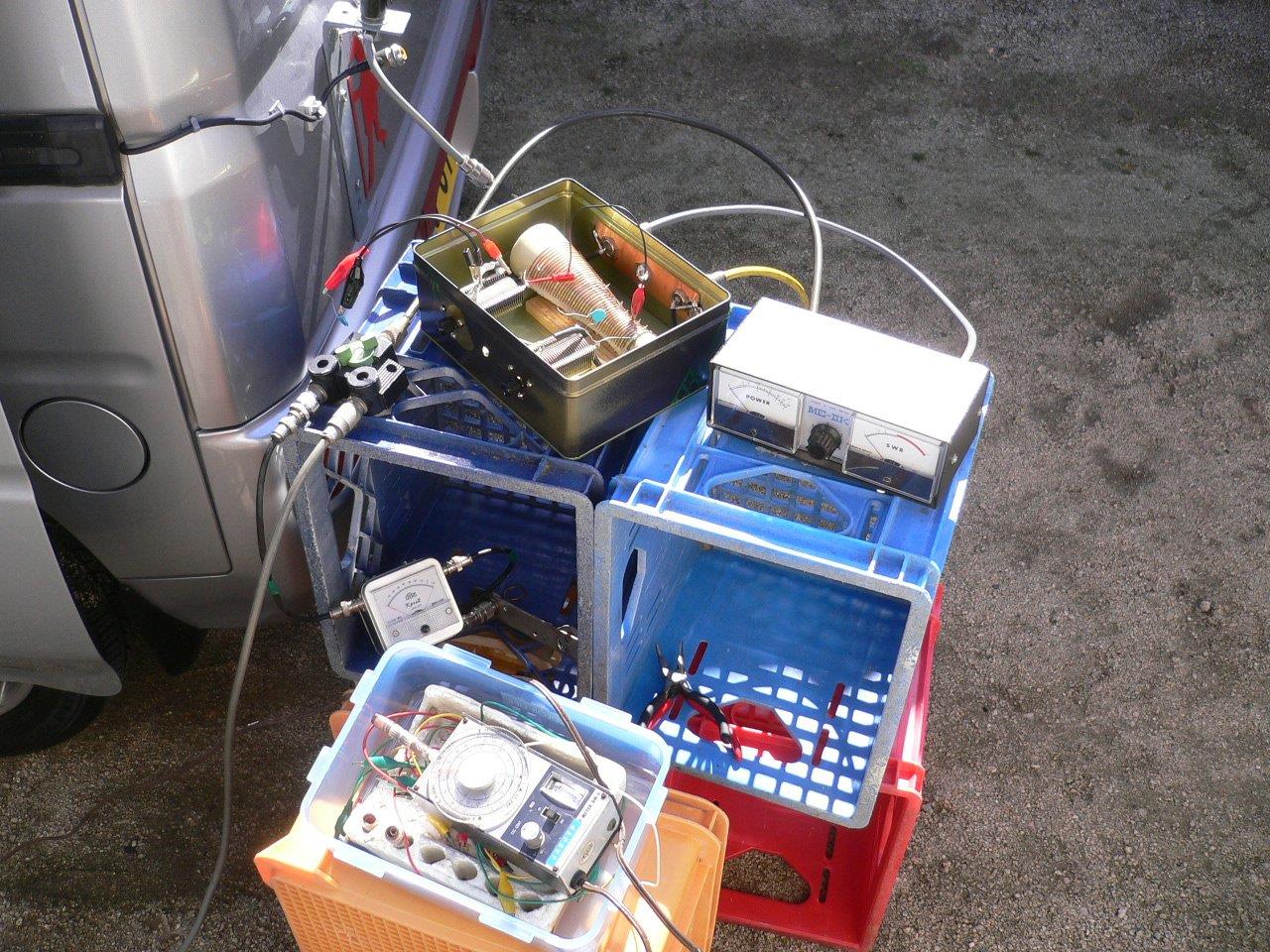

測定器　双方向リターンロスブリッジ　　１～50MhzDDSジェネレーター　GDM

先ず、大まかにGDMで調整しておき、GDMは周波数目盛りが粗いので、次にリターンロスとジェネレーターで正確に細かく調整をやり直す。　粗い状態のままだと簡単な仕組みのカップラーでは、SWRを完全に落とせなかった。
＊メーカー製のオートアンテナチューナーなら、どのような状況のアンテナでも、SWRを落とせるのだろうけど簡単の構造のカップラーではアンテナのローディングコイルは各バンドの周波数で同調を取っておき、インピーダンスマッチングをカップラーで遣るようにしないと、いい加減に作ったローディングコイルではカップラー自体が役に立たない。（SWRが1.0に成らない）


１日がかりで、やっと取敢えず、6バンド（７Mhz～24Mhz）でSWR1.5以下で使える状態になった。


７MHZ～１８Mhz　　SWRを1.0～1.8にできた　何故か18Mhが1.8迄

２１Mhz～２４Mhz　　完璧にSWR 1.０迄落す事が出来た。

1本だけ積んでおけば、とりあえず6バンドカバーできるがカップラー無しでは使用できない。簡単運用を狙って6バンド用アンテナを作ったが、これでは簡単に運用できそうでない　（Hi 大笑！）

カップラーは、チョット　欲張って、使い易く改良することにした。

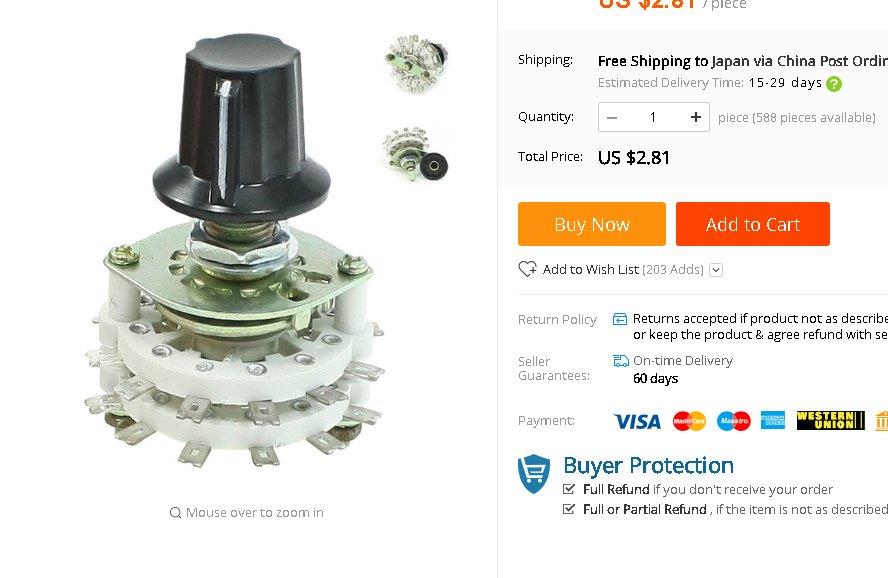

中華のセラミックを見つけたのでポチ。2回路11接点　中華規格を見越して、2回路をパラにして
接点容量を増やす予定。　　　何と言ってもジャンク価格は嬉しい（スペックは現物確認まで不明）


改良版は後日。

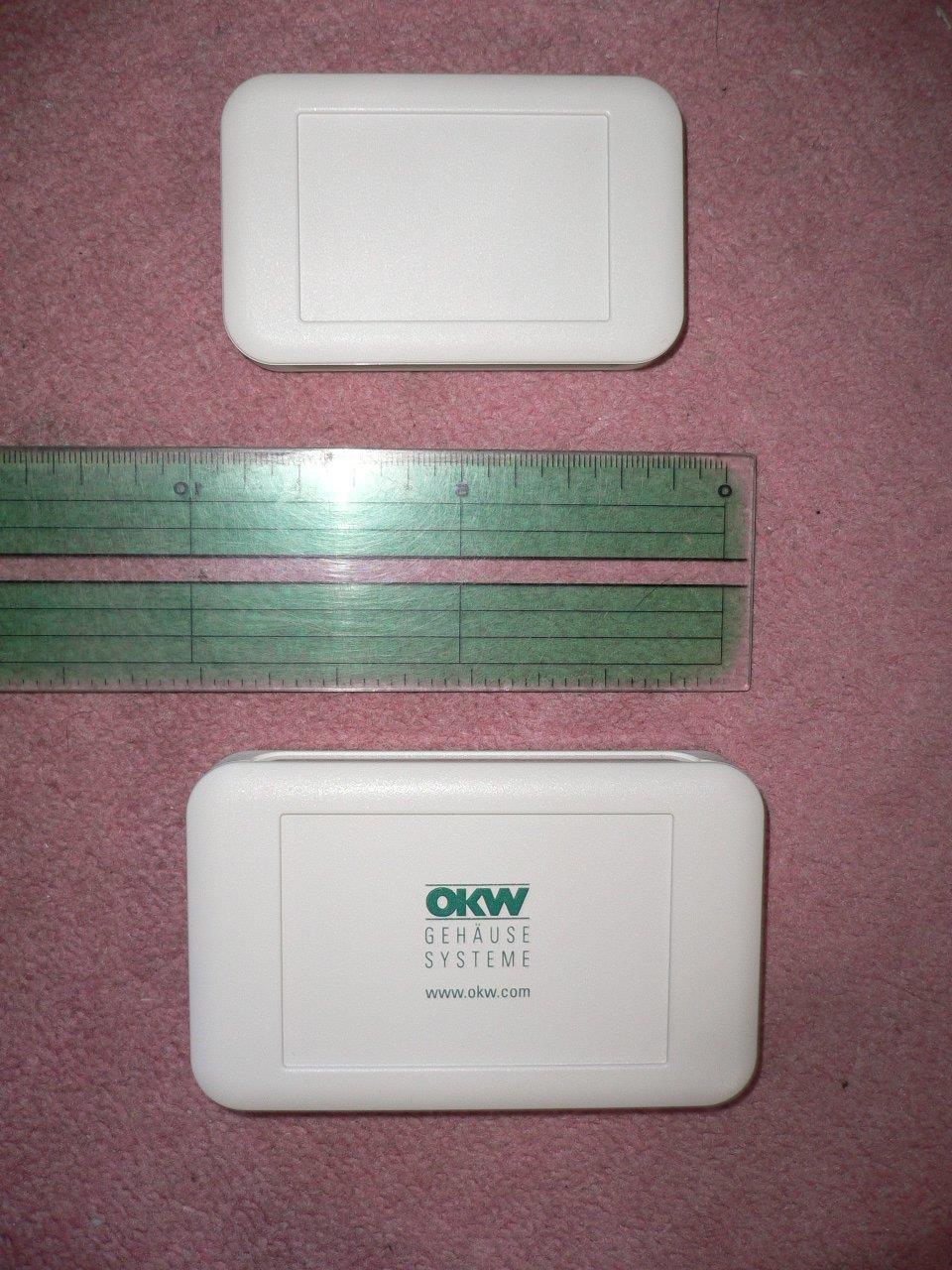

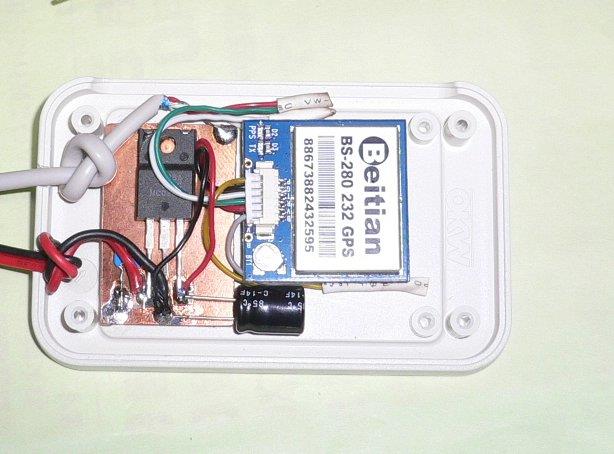

ケースが薄いので、極力、平ったく配置

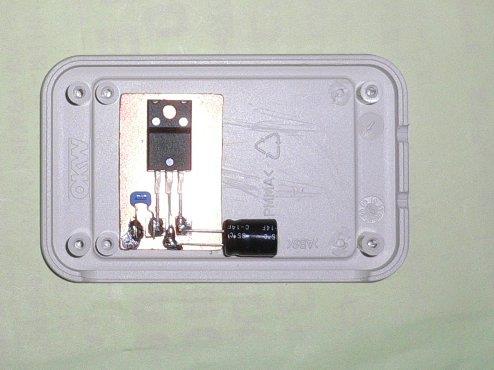

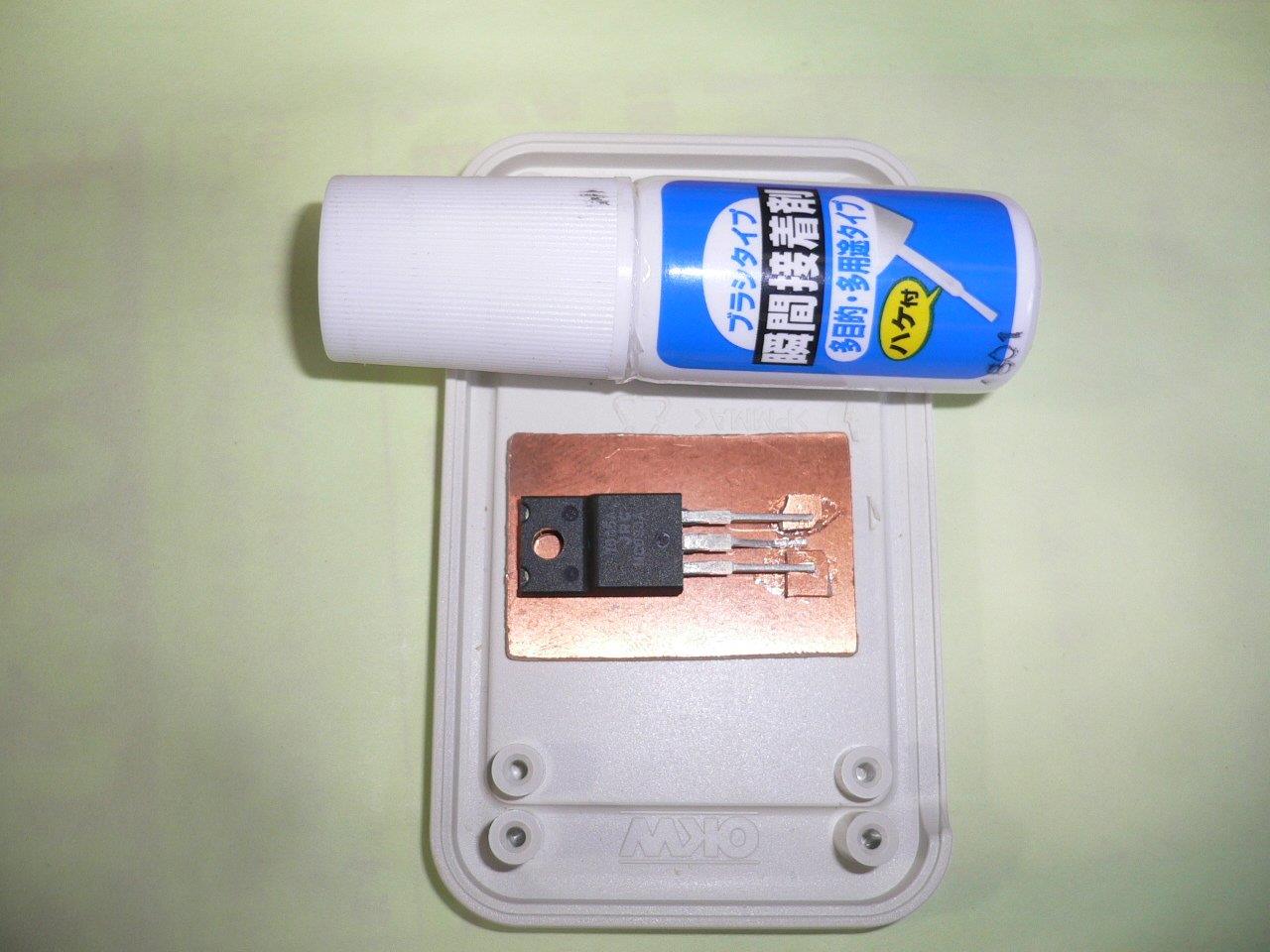

電源基板とアンテナ基板はアロンアルファと両面テープで固定




電源と信号ケーブルの接続


テプラで化粧
念の為、コアを2ヶ所、入れておいた。

お遍路に持ち歩く、デジカメ（パナ）は電池が直ぐに放電して、イザと言う時に電池切れに多々なっていた。　スマホの予備電源（18650x2本　出力５V）を持ってたが、デジカメの接続コードのプラグ形状がUSBでないので使えなかった。　異型コード2本を２個1にして、予備電源コードとした。
（各メーカー、各機器で、年式で接続プラグがバラバラ、　何とか統一できないものか）




メイン作業
IC-7100はD-STARができるが、車載用なのにGPSはついていない。（最も手動で緯度経度の入力はできて送信する事はできる）　自動で遣るには外付けGPSが必要になってくる。

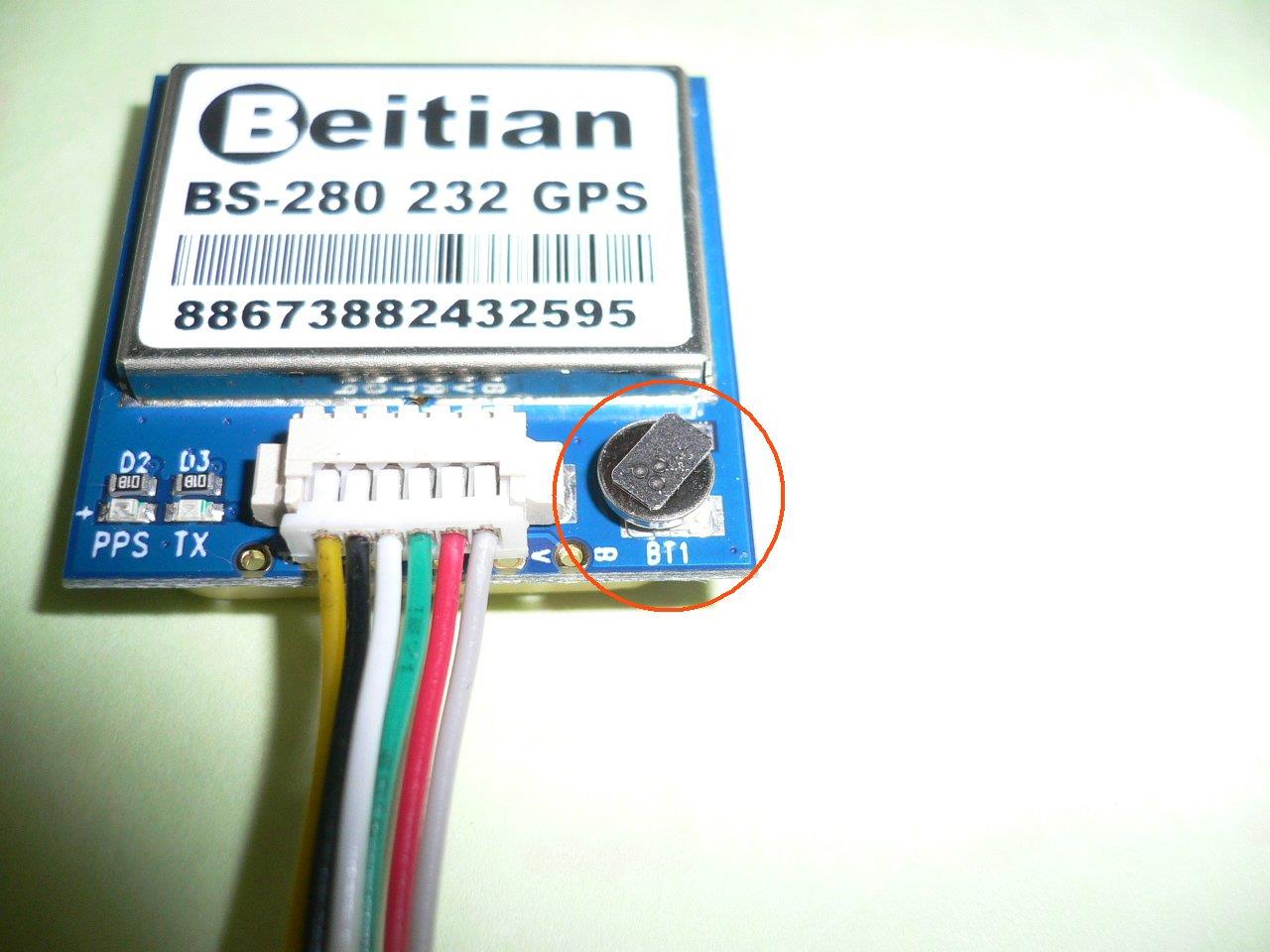

秋月へ注文したら3日だけど2700円、　何時もの中華なら1000円　と言うわけで、10日ほど着荷を待っていました。　RS232 、9600bps 標準　　　　2次電池らしき物が気になるな～
　　

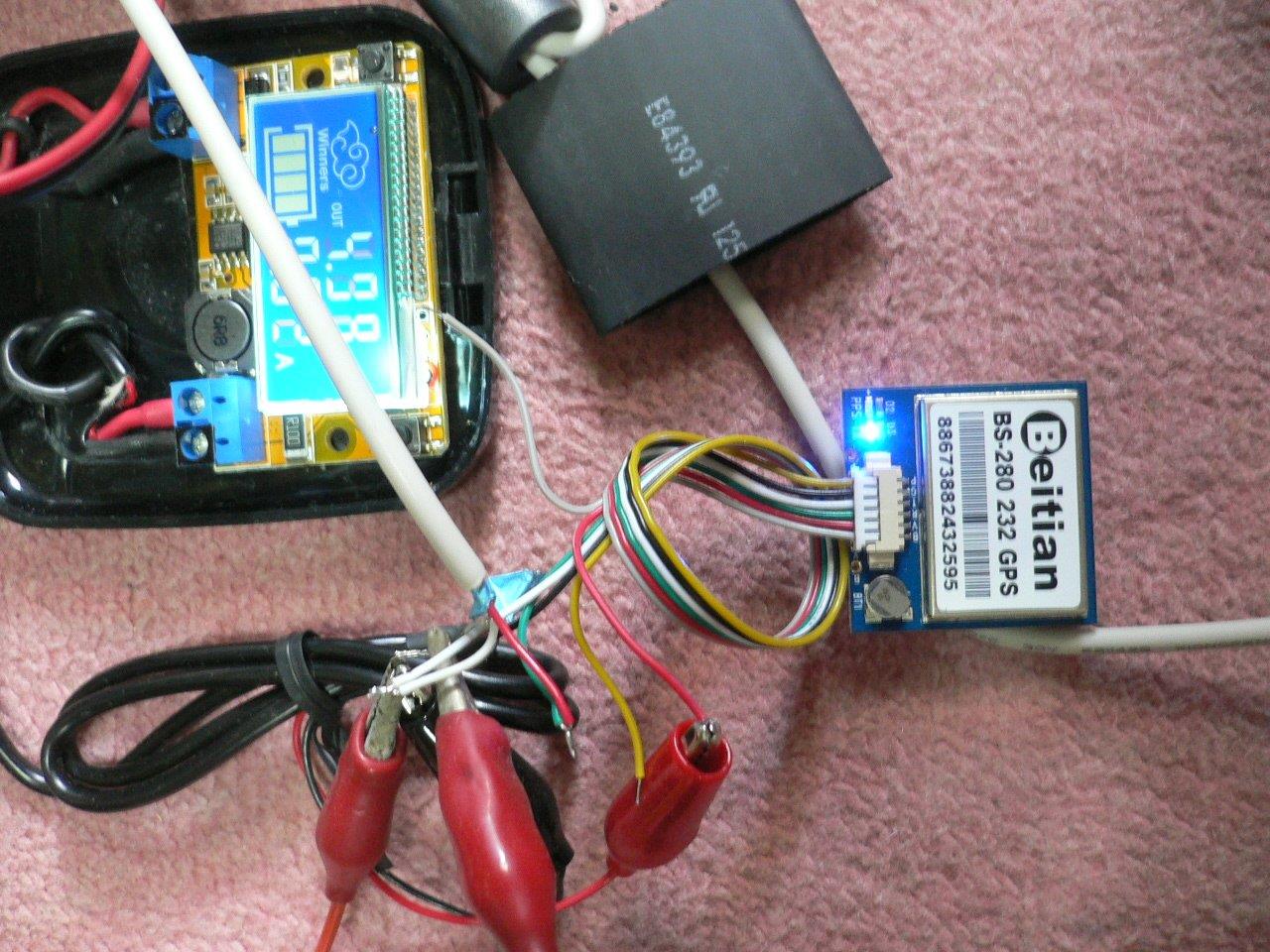

ケースが無いので取りあえづ仮接続


IC-7100と接続して試験動作

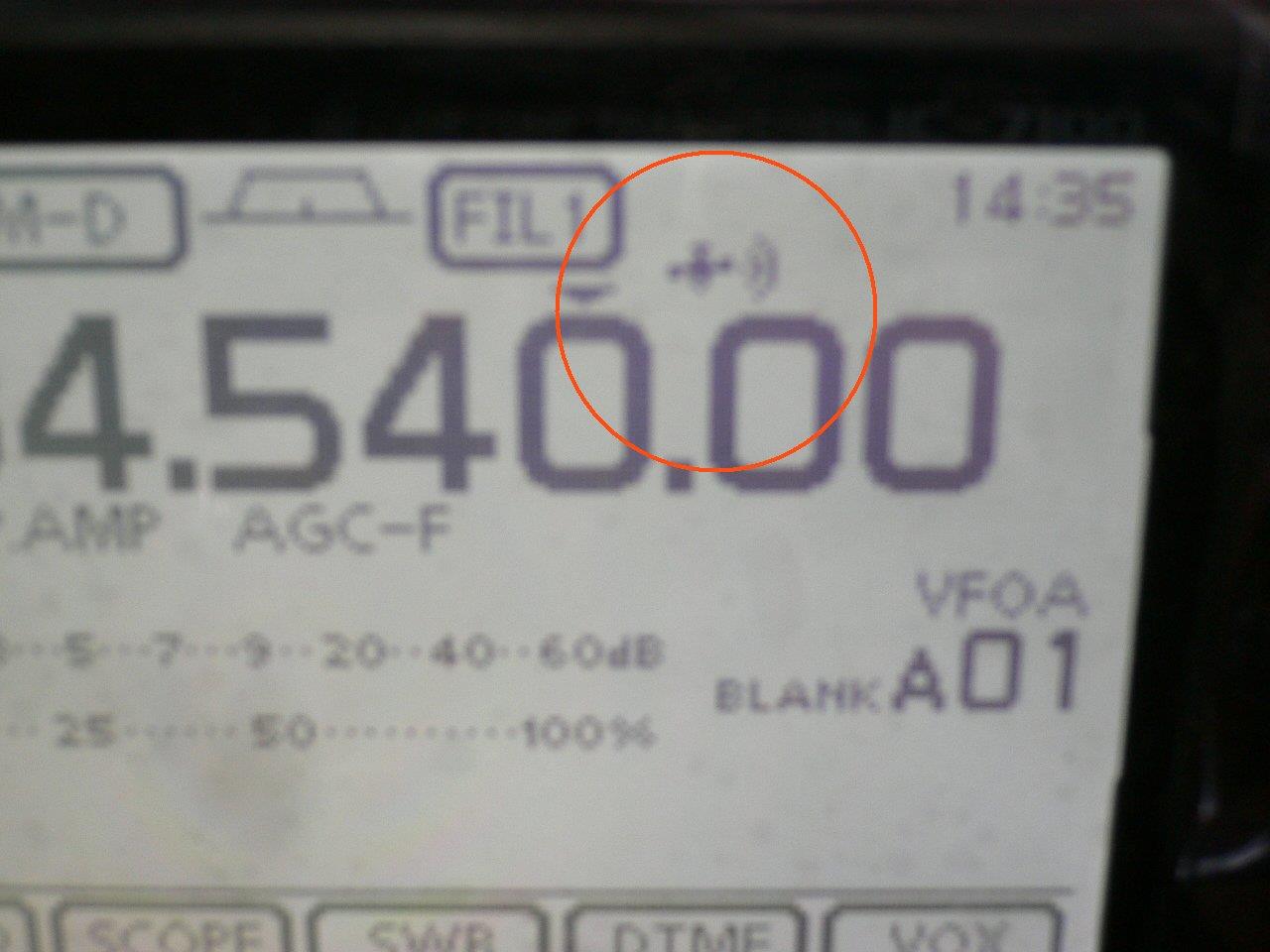

人工衛星のマークが出たので一安心　基本工作は成功！



早速、近くのハム屋へ行って、ジャンクケース買ってきました


ケース入れ完成は後日

四国お遍路途中で　愛媛ハムの集いに立ち寄ってきました

9月16日　松山市生涯学習センター


準備段階に訪問


大好きなジャンク市は1ブースのみ。　早々に切り上げて、お遍路旅へ


こちらの地区もハムの高齢化が進んでいます。若者は営業関係者ばかり。
アマ無線を始めた頃の松山市はマニアック、アクティブなOM連多かったんですが、
そういったOMのSK（ご逝去）が多いようです。
期待したジャンクも県外からの出品者ばかりです。


プリフィックスがJAのYLさんばかりですが、皆様、お孫さんが居るような方ばかり
　OL（old lady)さんと言わないと失礼かもしれません　（笑）

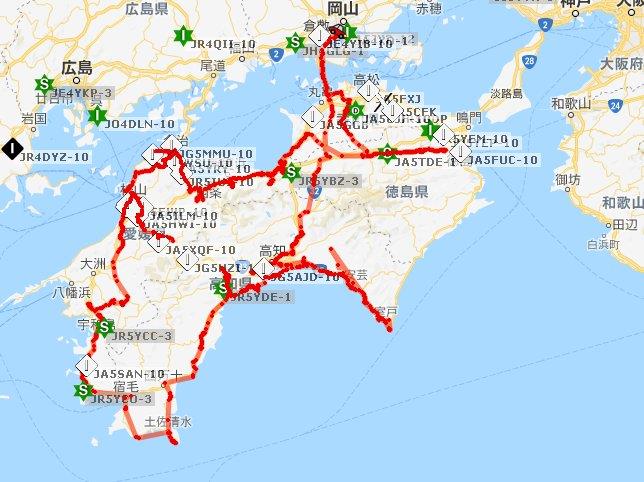

APRS軌跡
香川⇒徳島⇒香川⇒愛媛⇒高知⇒徳島⇒香川　6日間行程


本四国８８では、お軸に納経を頂く


9月13日
観音寺（曼）→鷲峯寺（曼）→菩提院（曼）→神宮寺（曼）→報恩寺→自宅→宗林寺（曼）
→光厳寺（曼）

→三角寺　
車を停めると、集金にスッ飛んでくる婆々。　通称　脱衣婆


真観寺（曼）→新長谷寺（曼）→三福寺

道の駅マイントピア別子　入浴と車中泊　年金者割引有

9月1４日
萩生寺（曼）→王至森寺（曼）→前神寺→

極楽寺（曼）
今年こそはと思って12月22日、寺前を流れる川で行われる水行について、お尋ねしました。
水中では般若心経を7編＋他？で約25分間、水中より川から上がった時が厳しいようです。
ここの院代さんが、大変なイケメンのお坊さんで、もし女性が水行中に気絶した場合は院代さんが”お姫様抱っこ”で助けていただけるとか？、このイケメンなら、女性の気絶者が多発するのでは？（笑）
私が、気絶したら、救い上げてくれますかとお尋ねしたら、「即救急を呼びます」と・・・・男には厳しい　ようです。（笑）！


流石に修験道のお寺　シールも違う


ちなみに私のオリジナルシール


→横峯寺→吉祥寺→清楽寺（曼）香園寺→礼拝所→妙雲寺（曼）→実報寺（曼）→栴檀寺（曼）
→法華寺（曼）→国分寺→満願寺（曼）→竹林寺（曼）→仙遊寺→平福寺→泰山寺→延命寺
→遍照院（曼）→

南光坊
東京から鳴門市迄JRで来て、現地で借り、1週間でR５５～R５６～R196と　ここ（今治市）迄来たようです。カブから自動二輪までレンタルが有り、カブは1週間で6000円くらい。
最近の女性は凄い！
スマホナビしか持ってなかったので、三角寺で迷わないように、高速SAでもらってた地図を渡しておきました。太龍寺で裏道が分からず、ロープウエイだったので、横峯寺、雲辺寺はカブで登るそうです。


→大山祇神社（曼）　入浴　清正温泉　お遍路割引で250円　　玉川総合公園で車中泊


9月15日
光林寺（曼）→蓮生寺（曼）→圓明寺→太山寺→石出寺→繁多寺→浄土寺→西林寺→大宝寺
→岩屋寺→

札始大師　
衛門三郎がお遍路開始したお寺


入浴　砥部温泉　　車中泊　生涯学習センター

9月16日
早くから目がさめてたので、近くの札所を参拝
石出寺→繁多寺→浄土寺→西林寺→八坂寺→浄瑠璃寺

松山市生涯学習センター　　愛媛県ハムの集い　　別投稿

高昌寺（曼）　　


肱川を上っていくと、大洲市の洪水を起こした（噂：水量調節のミス）ダムを見つけました


→龍澤寺（曼）
禅宗の飾らなくて落着いた風情のある佇まいのお寺です。私のもう一度行きたいお寺の一寺です。


途中で見かけた、昔カミナリ族風（ヤンチャ系）のオヤジ・・・　ハーレーのトライク


永照寺（曼）
バラ（トゲ抜き）大師なのに　草鞋大師になってる


トゲ無しバラなんだけど、手入れが悪くて


明石寺
帳面を開いて位置を何度も決め、筆に墨付けても、何度も握り直し、さあ書くかと思えば、又、下の
台を調整し、なかなか書きません。見られたら緊張するタイプの人間なのか、すごく丁寧な性格なのか、単純に愚図なのか分からいません。1枚の納経に3分くらい掛かり私の前後で15人の順番待ちの列。　ここで20分待ち　どないなってるんやここの書き手は！　


仏木寺→龍光寺→泰平寺（曼）→観自在寺→延光寺→鳳彩寺（曼）
入浴　旭湯　土佐清水市　400円
「創業１００年で、古くから、歩き、自転車、バイクの遍路さんにご愛顧いただいてます」との事・・・
番台の有る銭湯も懐かしくて良いもんですね～！
チョット背伸びして禁断の向こうを覗きましたが、黄色い声は聞こえど、何も見えずでした。（笑）！


9月17日
金剛福寺→石見寺（曼）→岩本寺→観音寺（曼）→峰興寺→青龍寺→種間寺→雪蹊寺→
禅師峰寺→神峯寺→金剛頂寺→

入浴　車中泊ウ　シレスト室戸
いつもの車中泊は道の駅トムロですが、今回は、風呂とWIFI接続できるのでここで車中泊。
こんなサービスしていました。　入浴代だけなら450円　シャンプ、ボディソープ有り。


9月1８日
金剛頂寺→→閑慶寺→（曼）→大日寺→薬師寺（曼）→竹林寺→清滝寺→善楽寺→国分寺

徳島県でさぬきや
お遍路旅の仕上にささやかな贅沢をしようと、帰道に箸蔵さん前のさぬきやへ、
松茸タップリうどんを食べに立寄りました。しかし、まだ早かったようで10月になっての予定だそうです。
