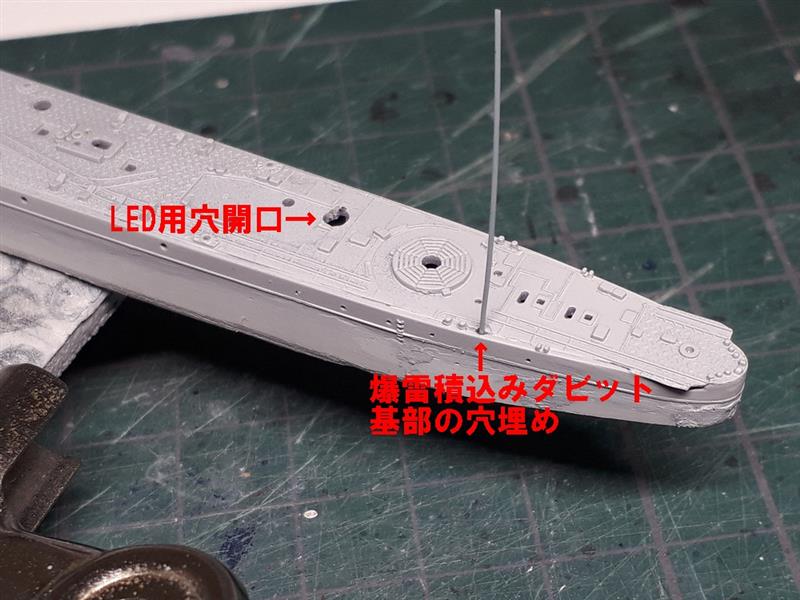

組立説明書には艦尾寄り左舷側ボラード直後に爆雷積込み用ダビットを取り付けるよう指示がありますが、同ダビットは2番主砲直後右舷側の甲板上に格納状態でモールドされています。戦闘中は格納されているはずなので、左舷の取付用穴は伸ばしランナーで塞ぎます。
また後部甲板室直後にLEDを仕込むための穴を開口しておきます。同様の開口はあと数箇所行うつもりです。


喫水線下のパテ盛り＆削りを何度も繰り返した結果、なんとなくそれらしい形になりました。
艦底部の断面形状はできるだけ所要部断面図に寄せたつもりです。

本来ならビルジキール、プロペラシャフト、スクリュー、舵などを設置する必要がありますが、ジオラマ化した際にはまず見えないと思われるので今回は省略します。同様の意味で左舷側の喫水線下の整形もあまりきちんと行いません（手抜き爆）

次は艦橋の製作。
キットパーツは図面に非常に忠実で、繊細なモールドがきちんとなされているので、素組みでも十分なものが出来上がります。


ただ各部のブルワークの厚みは気になるので、羅針艦橋後部両側をデザインナイフで削り込みました。


もう1つ気になったのは羅針艦橋前の25mm三連装機銃のブルワーク。キットパーツには機銃前面の壁がありません。改めて実艦写真を確認しましたが、間違いなくあります。


よって薄く削った0.3mmプラ板を貼り付けて整形しました。


艦橋の基本工作は以上ですが、ゆくゆくは羅針艦橋内部や防空指揮所などを作り込んでいくことになります。

次は煙突です。
煙突もキットパーツは素晴らしいモールドで、ジャッキステーだけでなく、汽笛までモールドされています。また、ファンネルキャップと煙突本体との段差まで表現されているという気合いの入りようです。

汽笛は松型各艦ごとに取付け方が異なるので、数少ない識別点の一つですが、桑がどのようになっていたか不明なので、このまま使用することにします。

1番主砲フラットは両サイドが折り畳み式になっており、その構造もモールドされているという凝りようで、ヤマシタホビーさんの気合を感じる部分です。
ただプラの性質上、フラット上面板が若干厚くなっているので、デザインナイフで削り込みました。


船体中央と後部甲板室上に設置する機銃座は↓のようなパーツになっています。

これらはブルワークと下面の三角ステーを薄く削り込み、双眼望遠鏡をいったん切除します。
もう一つ、中央機銃座の支柱の断面形状を改めます。以前に竹を作った際の検討では、左舷は十字形、右舷は前半分が十字、後ろ半分が円筒と結論付けました。よって今回もその形状とします。

今回はここまで。
最近は仕事も忙しいしキャンプにも行かなきゃいけないし（笑）で、模型工作の時間があまり取れません。
それでも何となく形が見えつつあるのは、キットの出来が素晴らしいので、竹の時のように船体以外全てスクラッチ（船体も大幅修正）ということがないからでしょう。
やはり最新キットはすごいですね(^^)

大和ミュージアム（以下「大和M」）というのは愛称で、正式には「呉市海事歴史科学館」と言います。

一般には1/10スケール大和の模型が有名ですが、造船技術を中心に呉の戦前戦後について展示されており、非常に奥深い素晴らしい内容となっています。
その中でのライブラリーは当時の貴重な資料を含む様々な資料を集積していく場所であり、科学館機能の核とも言うべき施設です。

先日ライブラリーを訪れる前に、「ライブラリーとは」でググってみましたが、あまり詳細な解説がされたものは見つけられませんでした。従って、ここではそのライブラリーについて、モデラー目線寄りで少し詳しく書き残しておこうと思います。

まずは基本的な事柄から。
ライブラリーの利用時間は9時から17時まで。利用料金はかかりません。場所は4階海側にあるので、１階入口左のミュージアムショップ奥を左へ進みEVで上がります。
書籍等閲覧スペースは数10席あり、その他にデジタルデータ閲覧用のPC席が4つあります。壁は全面ガラス張りで、座席から港の様子が見られます。
館内は飲食禁止ですが、4階の自販機コーナー前でなら水分補給は許されています。


所蔵物は書籍等の紙媒体と、写真・図面等の電子媒体の2種に大別されます。

書籍等は開架書庫に配置され自由に閲覧できますが、貸出しやコピーサービスは行われていません。書庫は3列なので、冊数的には数百冊程度といったところでしょうか。蔵書は軍艦に関するもの、太平洋戦争中の人物関係、そして呉市史などで、光人社NF文庫や学研の太平洋戦争史シリーズもほぼ揃っていました。驚いたのは「日本海軍艦艇公式図面集1（空母・千代田/陸軍M丙型空母）」などの希少絶版本まで散見されたことです。なお閉架書庫の有無は確認していません。
一方で残念だったのは、蔵書に直射日光が当たってしまい色褪せがかなり進んでいたことです。せっかくの貴重な蔵書なので、その近辺だけでも遮光カーテンを引くなどの対応が望まれます。
また造船に関する技術的な書物はあまり見られません。大和Mは単なる戦争博物館ではないので、軍艦以外も含めた造船にかかる学術書なども集積されていくと、よりアカデミックなライブラリーになりそうな気がします。

写真・図面等は4台のPC（うち2台は写真用、残り2台は図面等用）で自由に検索・閲覧ができます。
混雑時などは30分ごとに次の人と交替することになっています。土日は多くの来客があるか尋ねましたが、はっきりした回答はありませんでした。
検索画面は大和MHPにて確認できます。検索結果で出てくる写真のサムネイルは大和MHPでも確認できますが、写真中央に「大和ミュージアム」の文字とロゴが入った状態で表示され、右クリックもできず拡大表示もできません。現地のPCでもサムネイルは同様の表示ですが、私が閲覧した際には拡大表示するとロゴ等がないものが表示されました。写真のラインナップはHPも現地も同じように思えたので、事前に拡大確認したいものをチェックしておくことが可能です。
図面は青焼き状態で表示されます。船体平面図などの場合、データが3つに分割して表示されますし、冊子の資料はページごとにデータが分割されています。
資料で個人的に目に止まったのは以下の通りです。

軍艦と鋼材、駆逐艦縦強度計算資料、機関重量・燃料消費、消火防火（空母関係）、防御Ⅰ（弾片、機銃弾）、軍艦大和基本計画資料、大和設計の苦心、旧日本海軍の対魚雷船体防御研究経過概要等について（原稿）、空母及巡洋艦損傷状況調査報告、初期の呉海軍工廠、鋲及コーキング記録、昇降式短波檣使用電探第三次

また任意のデータを有料で印刷してもらうこともできます。（料金及び印刷サイズはHPで確認して下さい。）
印刷したものをSNS等で利用する場合、事前にライブラリーへ許可を求める必要があります。
なおデータ一つあたりの料金なので、船体平面図なら3枚分のお金が必要です。これを船首から艦橋の1データのみという印刷依頼が可能なのかは確認していません。

ただ、印刷した写真等には裏面に資料番号と大和Mの印シールがあるだけで、艦種艦名や資料名・撮影日時や場所などは一切表示されません。

印刷申込書のコピーはお願いすれば頂けますが、艦名や資料名が分かるだけなので、その他の情報が必要なら別途端末で調べてメモする必要があります。
特に多くの枚数を印刷してもらう場合、その作業負担が大きいので、少なくとも端末で確認できる情報はシールに印刷できるようシステム改修されると、依頼側受注側ともに負担が減らせるとともにサービス水準も上がると思います。
図面の場合、例えば駆逐艦は1/50のものがA3サイズ3枚に分けて印刷されますが、印刷物の縮尺は不明です。
加えて、かなり縮小印刷されるため図面上の細かい文字は確認できない場合があります。よって必要な文字情報は印刷後、端末で拡大表示してメモする必要があります。また青焼き状態で印刷されるのでその上にメモする場合、見づらくなります。以前は白黒反転させたものを印刷してもらえたようで、その状態だとメモが取りやすいので、可能ならば青焼きと白黒反転の選択ができると有難いと思います。
また図面や資料はそのリストがHP上に無く検索もできないので、全て現地での確認となります。多くの人は大和Mへ頻繁に行けるわけではないので、サービス水準向上と端末利用時間短縮の観点でリストを公開して頂けると助かります。

課題と要望まで記したので長文になってしまいましたが、現状でもライブラリーは素晴らしい施設であり、艦船モデラーにとってなくてはならない拠点のひとつです。
今後の更なる発展を願わずにいられません。

※上記文面及び画像の一部は本ブログで公開することについて、事前に大和Mに確認を取りました。
