今日も暑いですネ🥵
熱中症とコロナ感染予防のためなるべく外には出ずにおウチ時間ですな😅

と言っておきながら、涼しいのと密にならない時間帯を考えてAM8:00にホムセンに行って来ましたよ☺️
とりあえず買って来たのはタップダイスセットとネジロック剤。
タップは単品購入よりセットモノが安かったので。
そんなに使うことないので手頃なのを。

なぜ買ったのかと言うと、7MHz帯が飛ばないから😅
意味不明(爆)


ダイポールアンテナのこと色々調べてたら興味深い記事がありました。
水平アンテナは打ち上げ角が大きいそうな。

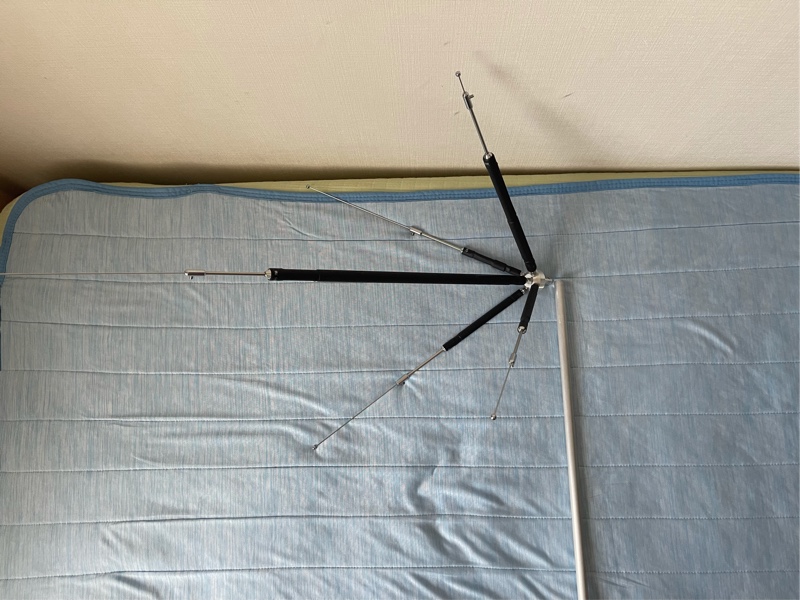

確認すると地面から見て7MHz帯は水平、DXバリバリな18MHz帯は垂直、50MHz帯が下向きでそれぞれ角度が付いてました。

18MHz帯は調子良かった☺️


という事で元々エレメントを壁から離すために水平突き出しにしましたが、この位置でエレメントの角度を可変出来る機構にしようかと思っています。
色々探してこの部品にたどり着きました。
材質はアルミ製で表面はアルマイト加工、約30gだそうです。
購入したタップやネジロック剤はここで活躍するハズ🤣


この部品を使ってエレメントポール先端で90°に変換してエレメントを立てるようにしてみます。


こんな感じでポールは水平でもエレメントは垂直に立てるように想定。



SWRが良くても飛ばないケースがあるそうなので、効果はわかりませんが試しにやってみようかと。
7MHz帯もキレイに落ちてるんですがねー

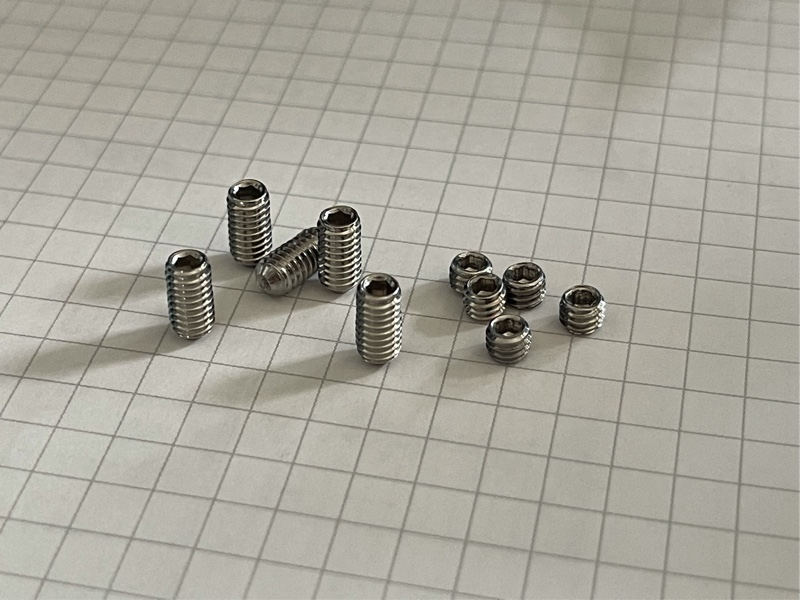

アンテナ外したついでに元々付いてたエレメント固定用イモネジのレンチ穴が舐め掛かってたので、ステンレス製でちょい長めのやつに交換しました。




アンテナ直下のフィルターのフェンスとの固定箇所も太陽の熱でユルユルになってたので、手持ちのスタイロフォームを整形して治具にしました。
意外としっかりしてますが、耐久性は様子見です😅



この状態でもSWRはそこそこイケてるんですが、飛びとは別物なんですね😥

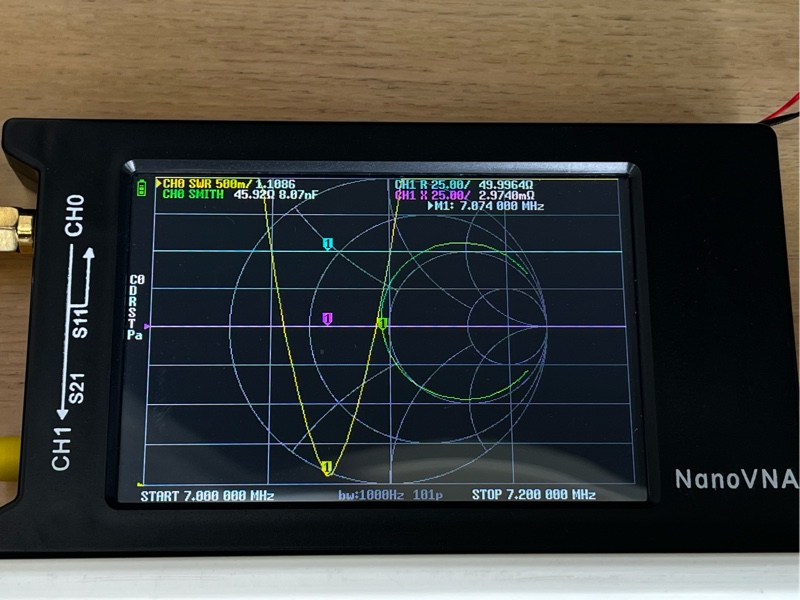

7MHz


18MHz


21MHz

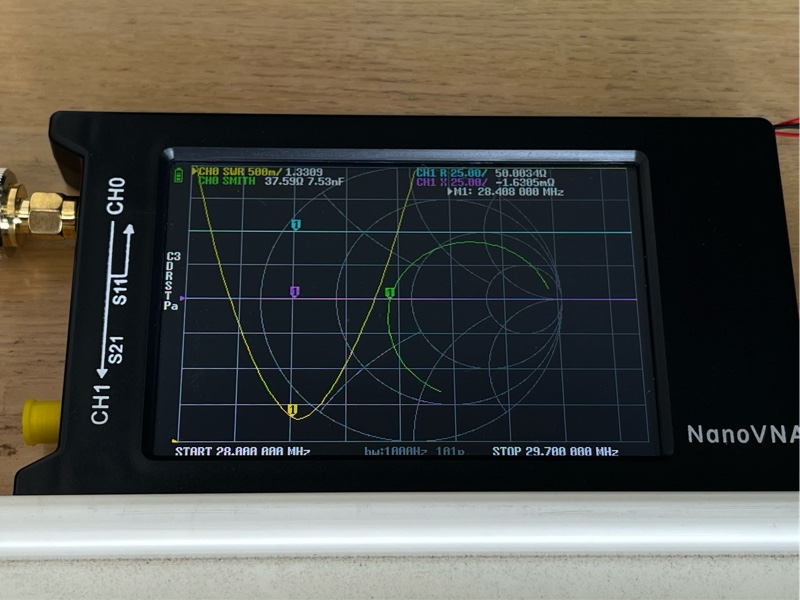

28MHz


50MHz


部品は初めてモノタロウで調達。
今週末までに届いたら試しにやってみます。

↑のSWR、エレメントの角度変えるのでまた長丁場になりそな感じです…
アパマン無線局は色々大変ですわ…
先日ベランダで作業してたら地上に居た住民からギロッと睨まれたし😅

やっぱ休日だけの設置になりそな予感😓

チクられなきゃいいけどねー😅

Esシーズン終わるまでに仕上がるかなぁ😅

久々の給油⛽️
しかし最近高いっすよ😥
軽油で130円／Lって💦


でもね、今日は4連休初日という事で家族のリクエストで余市の柿崎商店さんへ、今が旬の地物のウニを食べに行って来ましたよ！
店の駐車場は満杯だったので後から道の駅に用事があったので臨時駐車場に留めて徒歩移動。
途中のニッカウヰスキー余市工場はコロナ禍対策で予約が無いと入れないので素通りです😅





10時開店でしたので11時半到着して早めに着いたつもりでしたが既にこうでした😅


結局1時間半待ちで入る事ができました😭


とりあえず本マグロ丼、カニ丼、ホタテ丼を頼んで、小樽産ウニ、ホッケの開きを頼んでシェアしました🤗



家族でそれぞれネタをシェアしたらホタテ丼が海鮮丼に🤗
ホタテの歯応え抜群だったのと、店の密な混雑以上に地物ウニの味が密だったのが幸いです🤣


いや〜なまら美味かったっす☺️
腹満たしたら道の駅へ。
道中の電柱広告が気になり😅


スペースシャトルでISSに行った毛利さんは余市出身でして、記念館があります。


用たして札幌に帰りたかったけど、嫁のリクエストで古民家カフェに行きたいという事で小樽のはちさんに寄りました💦


真空管アンプから静かなジャズが流れてるお店でした♪


自家焙煎アイスコーヒーと、チーズケーキでまったりして来ました☺️


帰宅途中にコーチャンフォー寄って無線関係の本を買って来ました♪
実はここも立ち読みのオッさん達とお子様連れで微妙に密な場所だった😅


という事で、この4連休は密な行楽地を避けて地物ウニの昼メシだけ食いに行くはずでしたが、メシ場が密だった誤算と、反面、地物ウニの味がなまら新鮮で濃密だったのと、宗谷産ホタテがコリコリでなまら美味かったお話でした😅




言わずもがな、明日からはじっくり無線📡ザンマイさせて頂きますからねー🤣

どうやら今日は北海道が全国一暑かったとか😅
コロナは暑さに弱いと思ってたら逆に増えてるし😥
冬場に強いインフルエンザとは違うんですね💦

まだまだ外出自粛は解けそうにありませんなぁ…

という事で週末は感染防止と熱中症予防のためしっかりおウチ時間してました🤗

HFアンテナ📡がまだ仮設だったので、本設置に向けて作業しました。

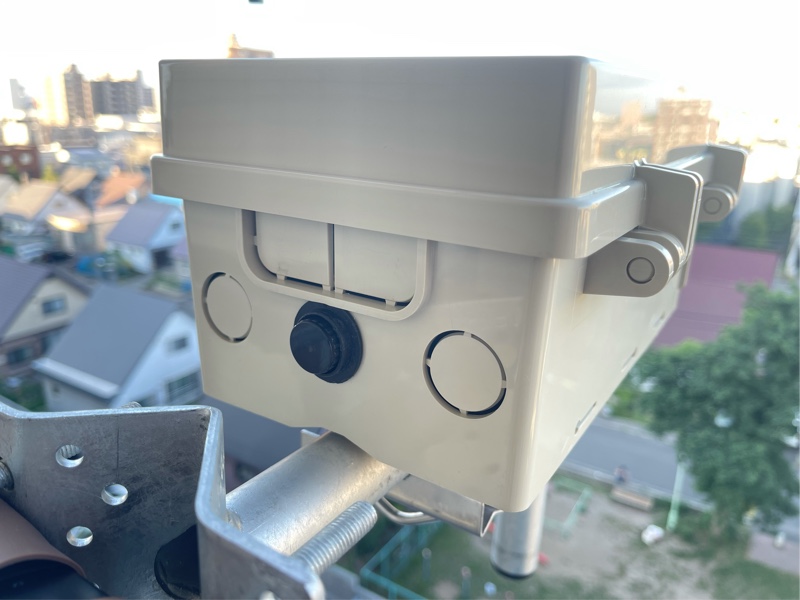

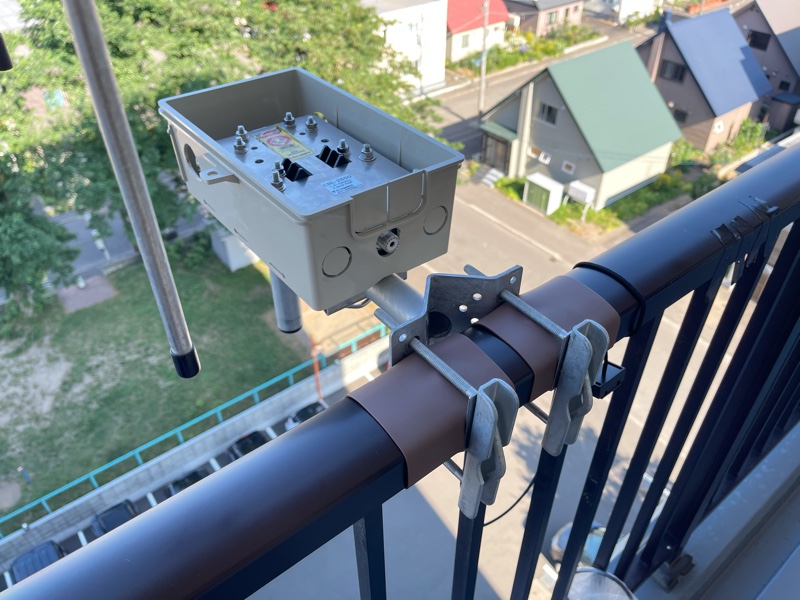

BSアンテナ📡用金具に防雨ボックスを固定して…


こんな感じになる

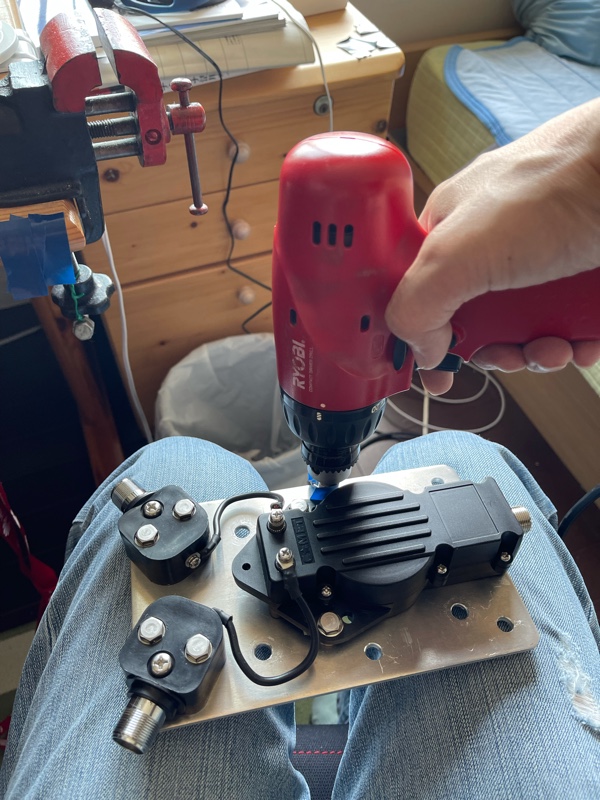

バランが防雨ボックスに収まるよう、ボルトの孔をドリルで広げまして…


ピッタリ収まりました☺️


アルミフェンスの手摺りに固定する際にキズが付かぬよう、耐候性が抜群なエラストマーゴムシートで養生して…

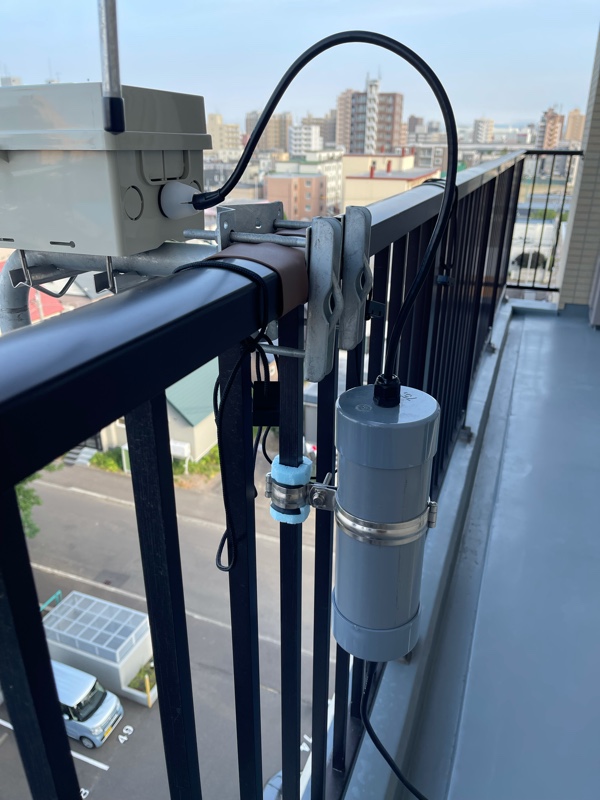

こんな感じでしっかり固定しました🤗



お次はフタを取付て…


こんな感じで仕上がりました🤗

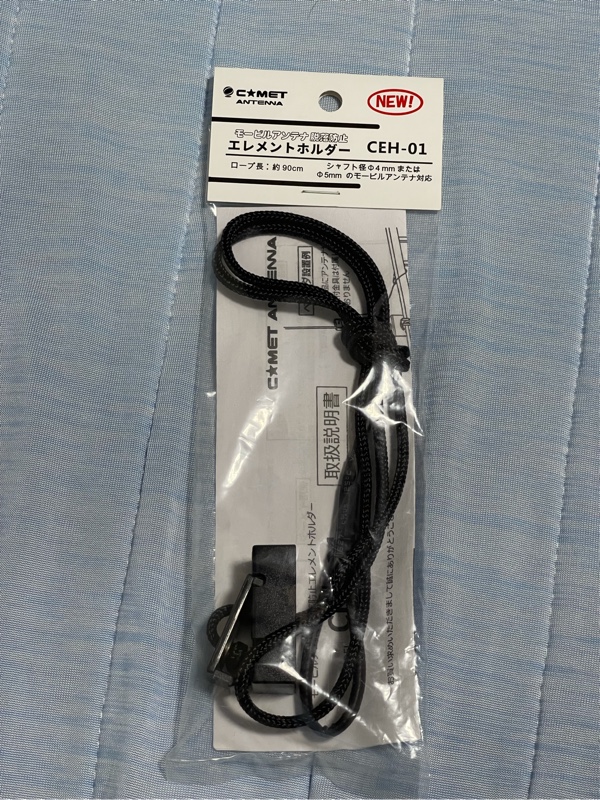

お次は万一落下することなきよう、矢印の場所に落下防止用のコメットさん♫純正のロープ🪢を装着しました🦺


BSアンテナ📡用金具にも落下防止対策の為ロープ🪢を取付ました。


ブツはこれ。
https://www.comet-ant.co.jp/product/2418/
●安全対策に効果的!!
　モービルホイップアンテナの落下・脱落を防止
●登山用ロープにも使われる66ナイロンを使用
●施工時の部品の紛失を防ぐロープ一体型

岐阜の有名ショップさんから調達しました🤗



一旦は常設を目論んだものの、やはり目立つので万一住民からクレームついたら無線自体やらせてもらえない可能性もあるので方針転換して運用する時だけにしようと思います😅
という事でエレメントは撤収…


防雨ボックスのコネクタもカバー装着しときます…


前後逆になりましたが、土日は28MHz帯が活発で国内交信のほか海外局との交信も出来ましたが、一瞬だけコンディションが良いタイミングがあったようです。

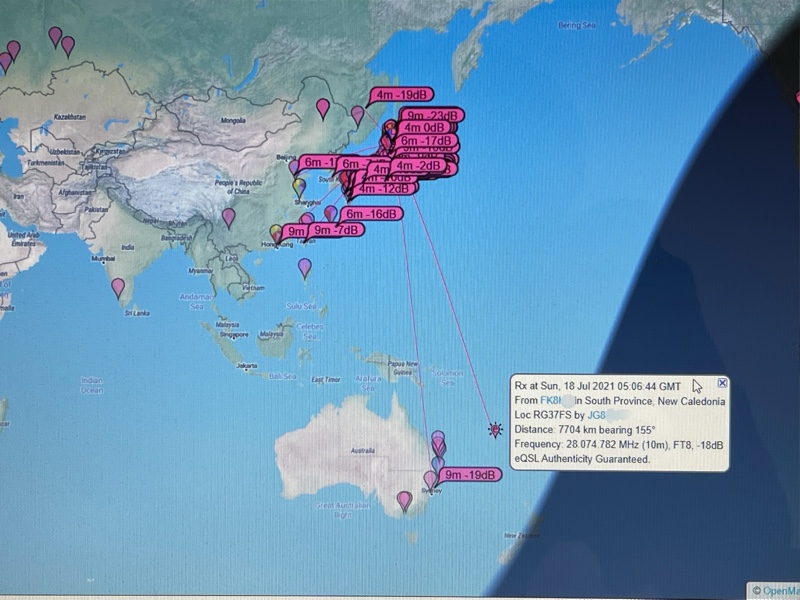

こちらはニューカレドニア🇳🇨


こちらはサイパン💁‍♂️


結局28MHz帯って初経験でしたがCQ出したら次から次と呼ばれる始末で時間忘れて没頭してました😅
この土日で集計したら国内は105局。
一部18MHz帯あり。


海外は11局。
こちらも一部18MHz帯あり。


このアンテナ📡が飛ぶか飛ばないかは素人なのでよくわからないですが、コンディションによりますが南極昭和基地まで飛んでる時もあったのでそこそこ飛んでるのでは？と思ってます😅

アンテナ📡関係はまだ手直しありますが、とりあえず使えるようにはなりました🤗

おウチ時間の過ごし方、
高周波と戯れてバーチャル旅行？的な妄想しつつ、全国に向けてベランダから地味に電波📡飛ばして楽しんでます🤣

頑張ってみたおかげでメドがつきました☺️

って毎度週末のお楽しみアマチュア無線のアンテナ📡調整ですが😅

先週までの作業で壁にぶち当たってなす術が無い状態に陥ってトーンダウンしてまして…

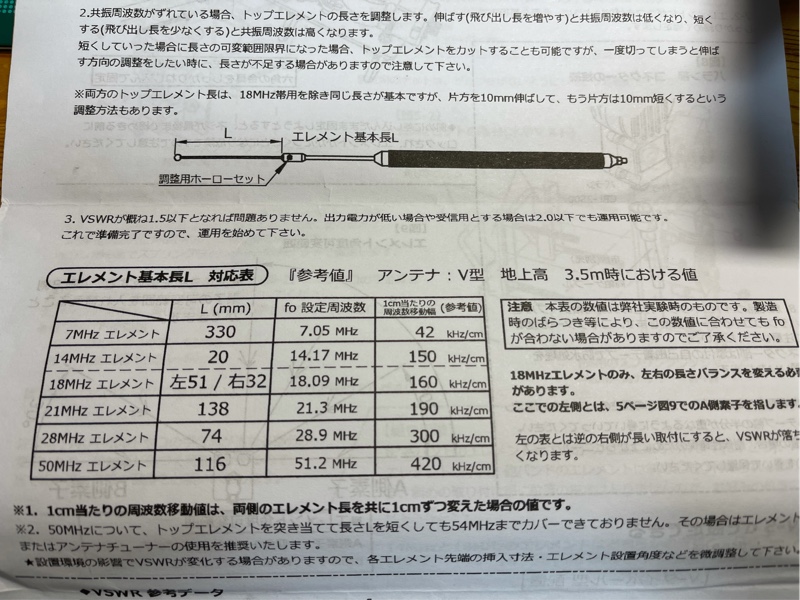

アンテナ📡の取説を穴が開くまで見入っても解決策は見当たらず…
コメットさんのサポートに泣きついた次第です😅
夕焼けの虹が🌈哀愁漂ってます…


そして数日が経過。
コメットさんからのメールで今まで想定して無かったノウハウが⁉️

そして今日、愛情一本❤️飲み干してから頑張っちゃいました🤗

ノウハウ①
なるべく建造物から離すべし！
少なくとも2〜3m離して設置の事

これは我が家の環境ではムリ😓

ノウハウ②
マッチング調整はV型アンテナ📡左右のエレメント長を極端に差をつけるべし！

建物隣接した場合のアンテナ📡の静電容量は同一バンドのエレメント長さを左右差をつける事でマッチング調整出来るそう。
ただどちらかの長さをどうするかは環境によるので腰を据えてやってみなはれ！

ウチの場合はノウハウ②にすがるしか無さそう😓

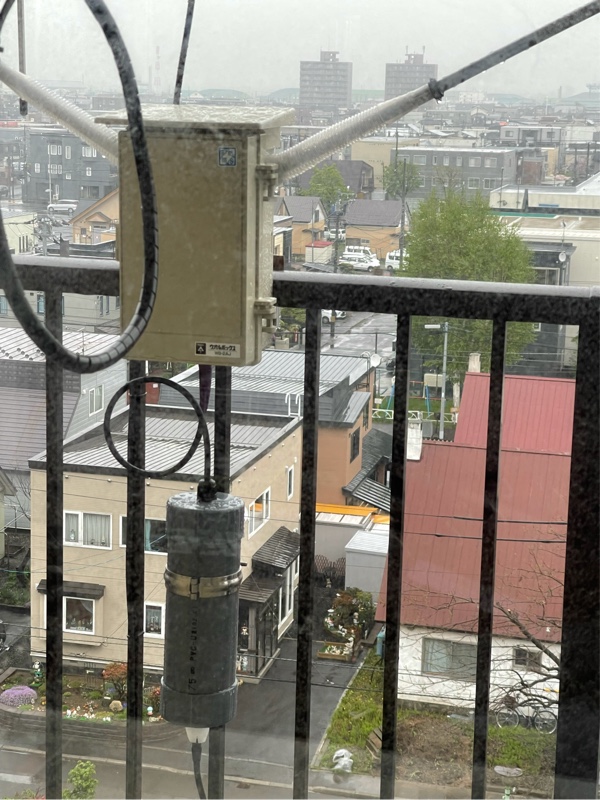

まずはなるべく建造物から離すためにバランをBSアンテナ用金具で固定して、アンテナ📡は左右水平に建物の外側に120°V型に張りました。



ここからが半日作業の始まり😅
7MHzから順番にノウハウ②のエレメント長さを左右互い違いの左右どちらに長短したらマッチングとれるか？を試行錯誤の繰り返しでポイントを探します…

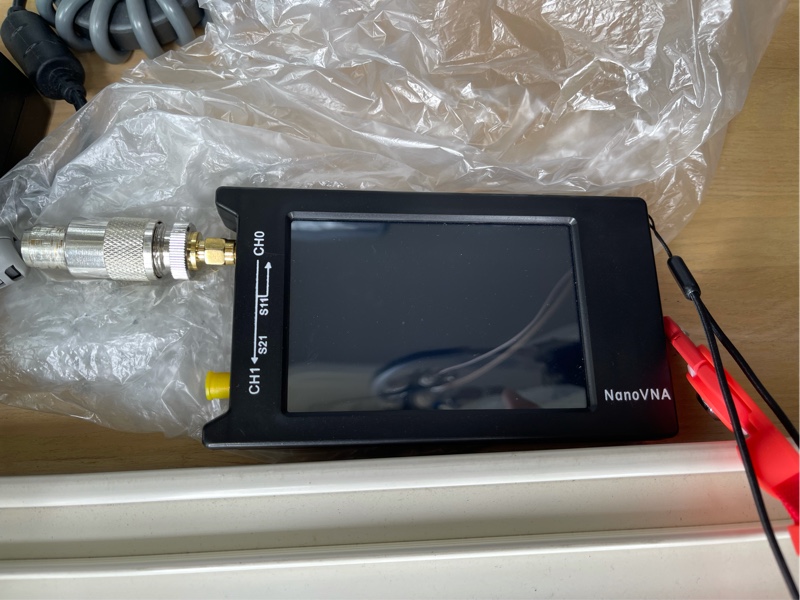

ある程度したら「コツ」がわかる様になり、NanoVNA見ながら合わせました。
片側で決め打ちしても合わないので、まるでアンテナチューナーの左右ツマミを回してマッチング調整するイメージでした。
これに気付くまでが長かった😭
ところがNanoVNAの置き場所や手持ち、同軸ケーブルに近寄っただけでSWRがフラつくため神経使いました😅
しかも調整中にNanoVNAのバッテリー🔋切れちゃうし😓
ちなみに充電しながらも電源入りますが、波形がノイズだらけになります😓


でもやった甲斐がありました🤗
調整した結果、全5バンドとも範囲内に収まりました！
まともに取説信じてたらここまで来れなかったっす😅
コメットさんのサポートに感謝デス🙇‍♂️
ただし、アンテナ📡が天井の庇の中では調整厳しかったのと、左右長短をどちらにするか、左右差をどこまでするかは設置環境に依るので数値は参考にならないことにご留意を。
基本は左右長短を作ることがポイントです。




ここにたどり着くまで長かったわー😓






調整後の試験操業📡
今日も南極昭和基地にも飛んでたみたいです🤗


やっぱ外から見たら目立つなぁ😓
出過ぎてるので運用時だけエレメント装着するパターンになりそう…
冬場☃️はベランダに出られないから春から初冬までかなぁ


とりあえずマッチング調整の問題はクリア出来たので本設置のメドが立ちました♪
ただこのスタイルにしたのでせっかく作った防雨ボックスをどうにかしなきゃいけないなぁ😅
次週まで考えときます…

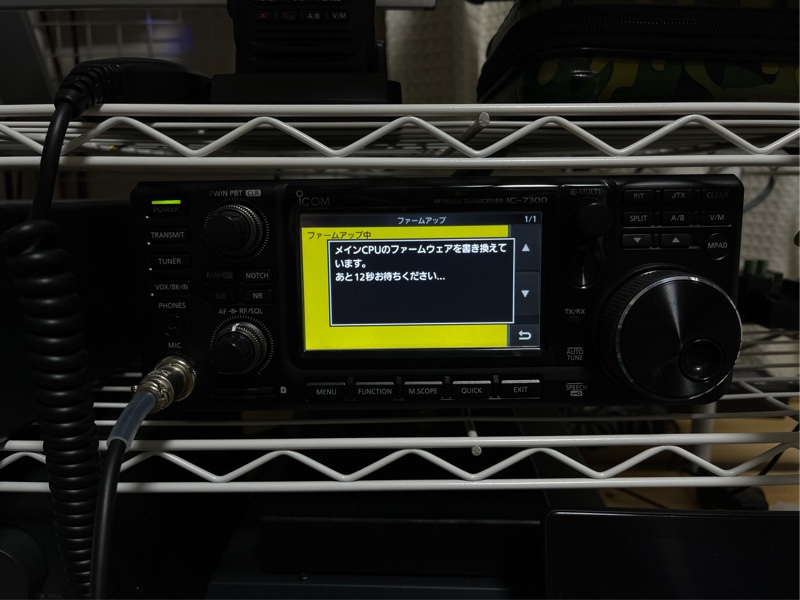

アンテナ📡は一旦撤収して、リグのファームがバージョンアップされたみたいなのでアップデートしました。



さ〜て、来週のサザエさんは〜？
じゃなくて、アンテナ📡設置もいよいよ最終章か⁉️

いやそんな簡単には終わらないと思いますがねー🤣

そう言えば、どさんこ号も毎週末はちゃんと乗ってますよー♪
画像無いけど…

あ、今日は一枚ありました！
ミラー🪞番達成🤗

さぁ、今夜も懲りずに週末のお楽しみの時間📡がやってまいりました🤣

昨日仕込んでおいたL型ダイポール水平突き出し作戦です😅

朝早くから作業しましたが結論から申し上げますと「失敗」でした😭
やはりSWRが下がらないんですわ😥
よくわかりませんが、L型に配置したエレメントポールの片方がアルミフェンスに平行になるのがまずいみたい😥

色々悩んだ挙げ句辿りついたのがコレ。

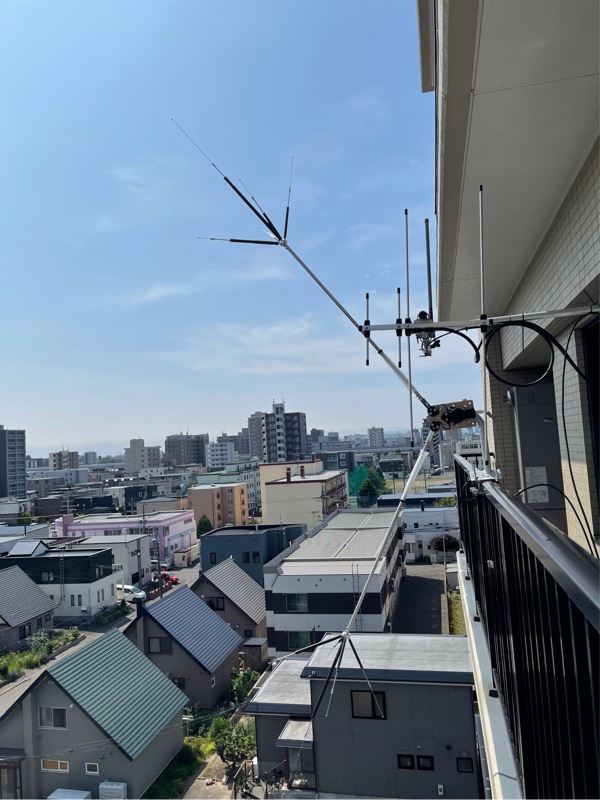

V字スタイルを90°ひねって縦にしました。
ヒントを得たのはいつも拝読させて頂いてるみんカラのとある記事を読んで。
https://minkara.carview.co.jp/userid/1788897/blog/45240474/
ピュアディオいがわさん、ナイスヒントありがとうございます🙇‍♂️

水平にして突き出してもダメだったのでNanoVNAを首にぶら下げて画面見ながら色んな角度を試してみた結果です。
エレメントをなるべく壁から離すことを念頭にやりましたが、なぜか同じ位置でも水平はダメでした。
結論としてはここのロケーションではこのスタイルで進める事としました。
やっとこさ一歩前進です😅
このカタチにした事で新たな課題も…
それは追々という事で😅


とりあえず全バンドにおいて完璧じゃないけど
なんとか使える状態にはなりましたがどうしても
50MHzはSWRが下がりません。
ただエレメントに手をかざすと何故かキレイに下がる。
これって静電容量の変化なのかなぁ？と。
やっぱ「テルミン」現象ですよねー

https://ja.m.wikipedia.org/wiki/テルミン

と思ってますが対処の仕方がわからない😥
このあたり次回深掘りしなきゃ…

とりあえずある程度アンテナ📡単体で調整して、あとはチューナーCAT-300で仕上げて運用デス🤗
各バンドとも FT8の運用周波数に合わせました。
CAT-300調達しておいてよかったです☺️

7MHz帯　チューナースルー


チューナー調整後

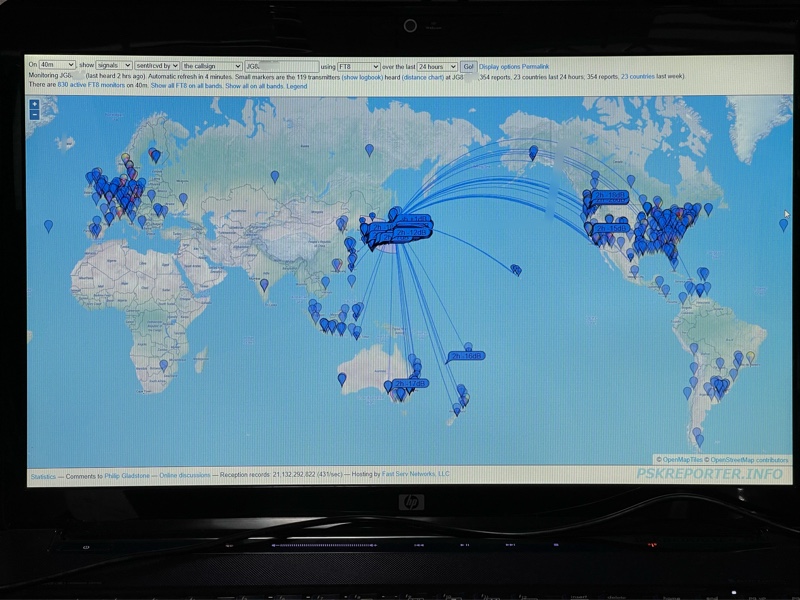

ヨーロッパ以外結構飛んでるみたい


7MHz帯で交信出来た局のロケーション
ロシア（ウラジオストク）
韓国

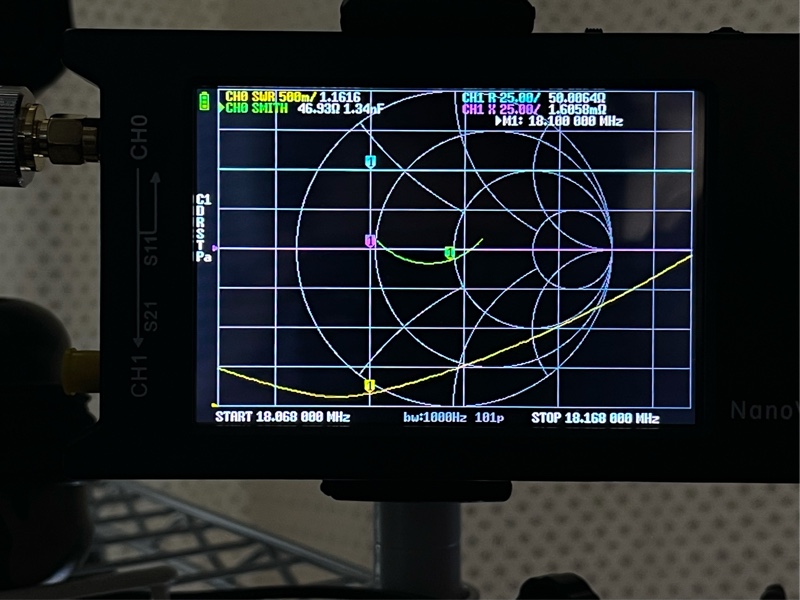

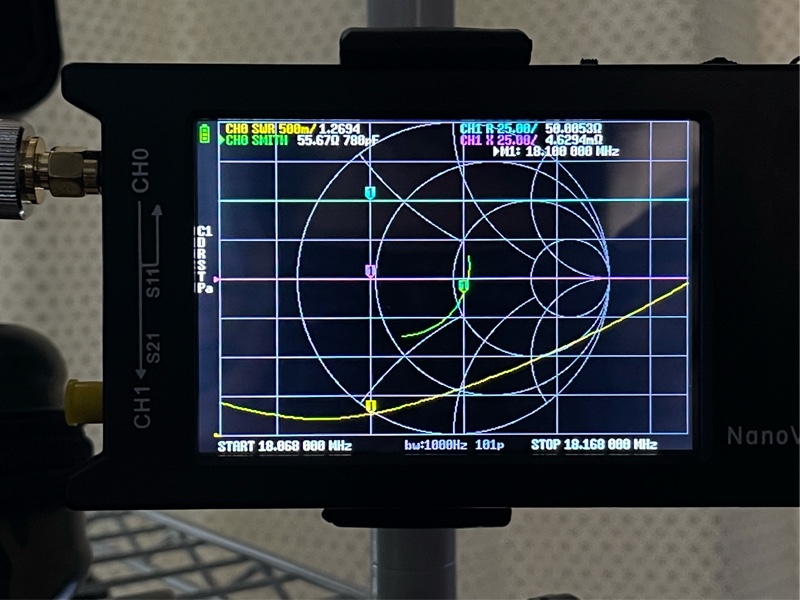

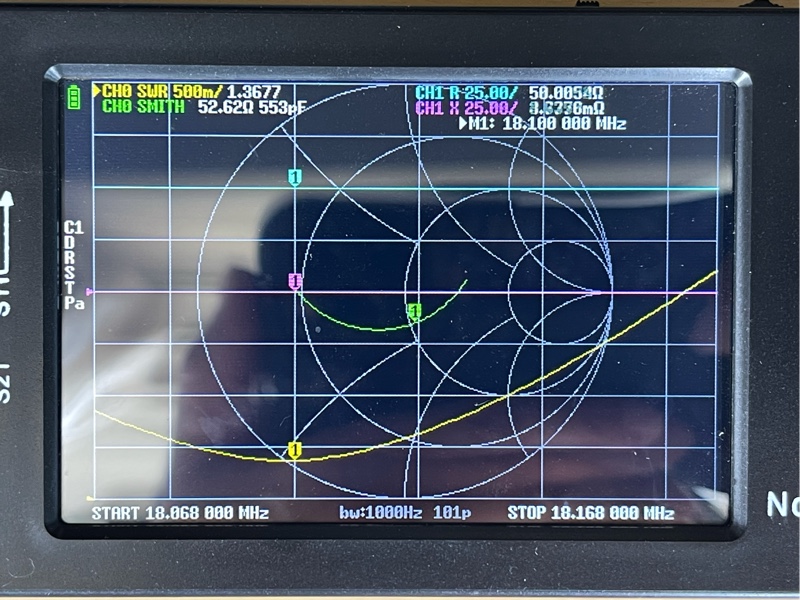

18MHz帯 チューナースルー


チューナー調整後
18MHz帯は念入りやったのでチューナースルーで使えます🤗

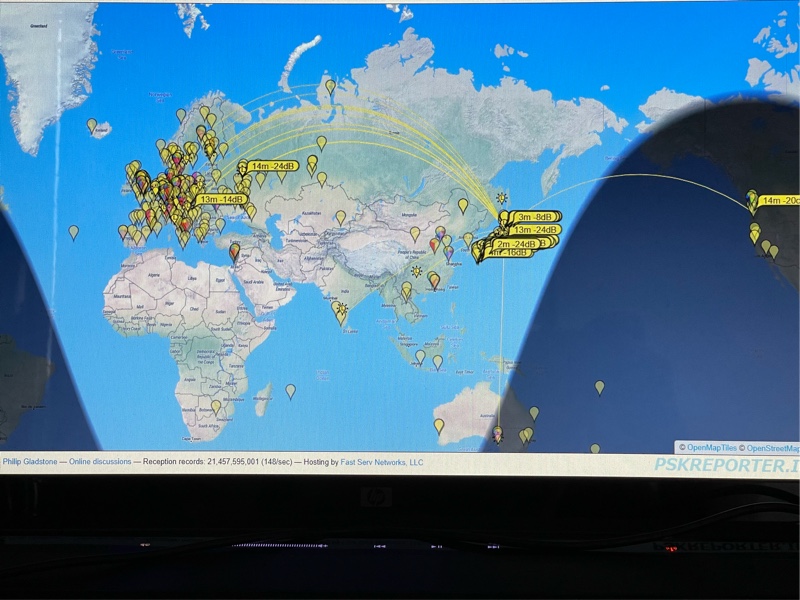

18MHz帯は西側にも飛んでくれてます☺️


18MHz帯で交信出来た局のロケーション
北海道江別市
北海道北広島市
茨城県北茨城市
千葉県花見川区
千葉県四街道市
群馬県前橋市
神奈川県横浜市保土ケ谷区
兵庫県神戸市
愛知県岡崎市
愛知県碧南市
愛知県豊川市
島根県出雲市
大分県由布市
長崎県五島市
アメリカ（フランクフルト）
アラスカ
フィジー

フィジー🇫🇯ってどこにあるか知ってますか？
ここですよーって私も知らなかったです😅

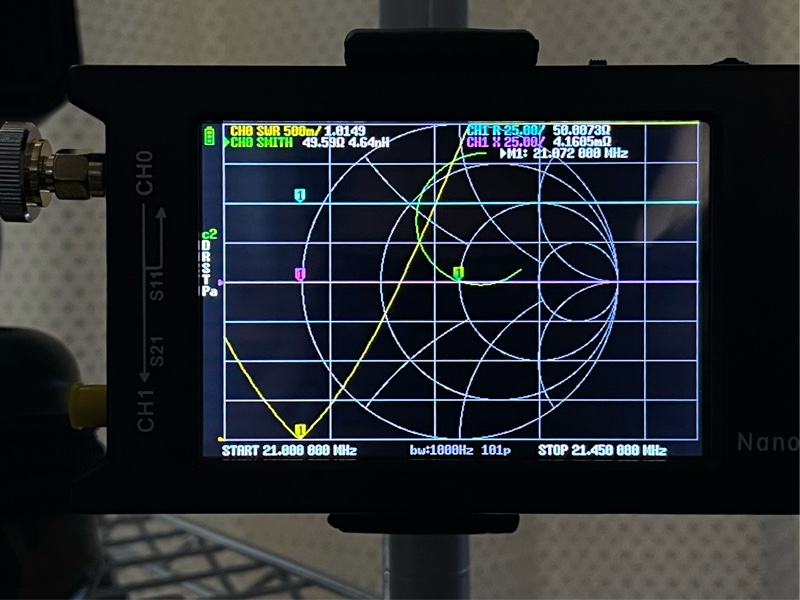

21MHz帯 チューナースルー


チューナー調整後


21MHz帯の飛びにビックリ‼️
東西南北に飛んだほか、約15,000km先の南極昭和基地まで-4dBで飛んでるとは驚きました😅
50W出力でショボい設備なのにコンディション次第で変化するのは面白いですね🤗


２１ＭHｚ帯で交信出来たロケーション
北海道恵庭市
新潟市北区
千葉県印西市
東京都東村山市
東京都千代田区
神奈川県横浜市保土ケ谷区
神奈川県大和市
静岡県御殿場市
静岡県富士市
愛知県豊橋市
愛知県豊川市
滋賀県甲賀市
大阪府寝屋川市
大阪府大阪狭山市
大阪府泉南郡熊取町
奈良県北葛城郡広陵町
奈良県橿原市
兵庫県加古川市
山口県玖珂郡和木町
愛媛県西条市
徳島県徳島市
韓国
関西のみん友さんも飛び入りで試験操業にお付き合い頂きありがとうございました🤗



28MHz帯チューナースルー


チューナー調整後

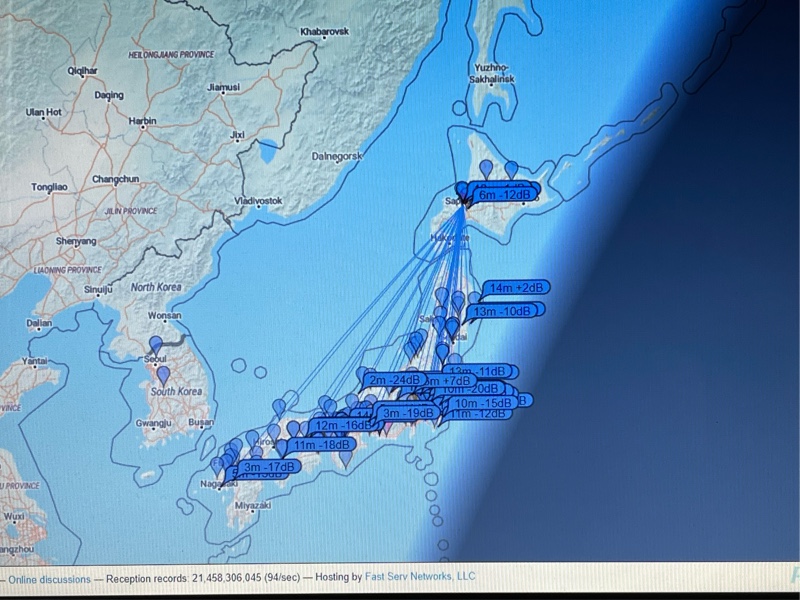

28MHz帯はほぼ国内オンリーな飛び


２８MHｚ帯で交信出来たロケーション
愛知県碧南市
広島県東広島市
北九州市小倉南区

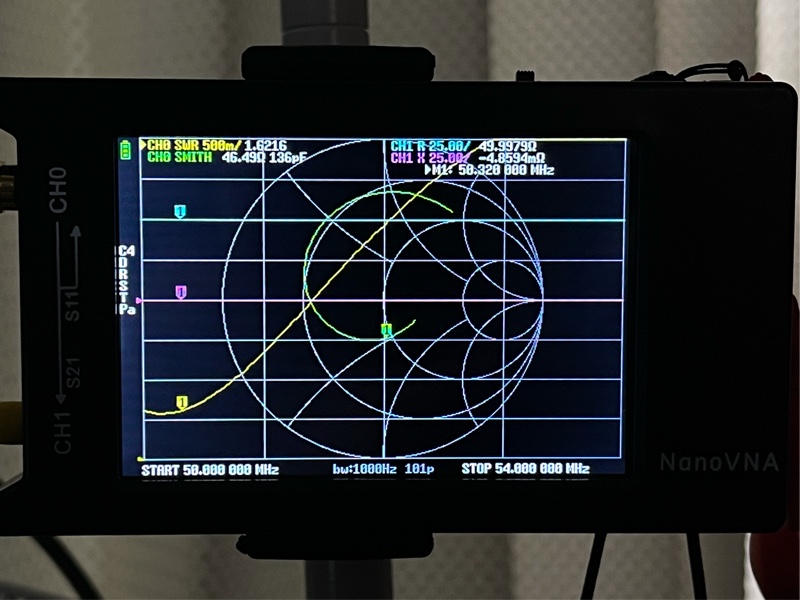

最後は懸案の50MHz帯
まずはチューナースルー


チューナー調整後
見た目ちゃんと調整出来たような表示ですが、風が吹くと不安定になります…
多分エレメントが風で揺れると壁やフェンスとの距離が変化するに従って、先に書いた静電容量が変化するのかなぁ？と思ってます😥

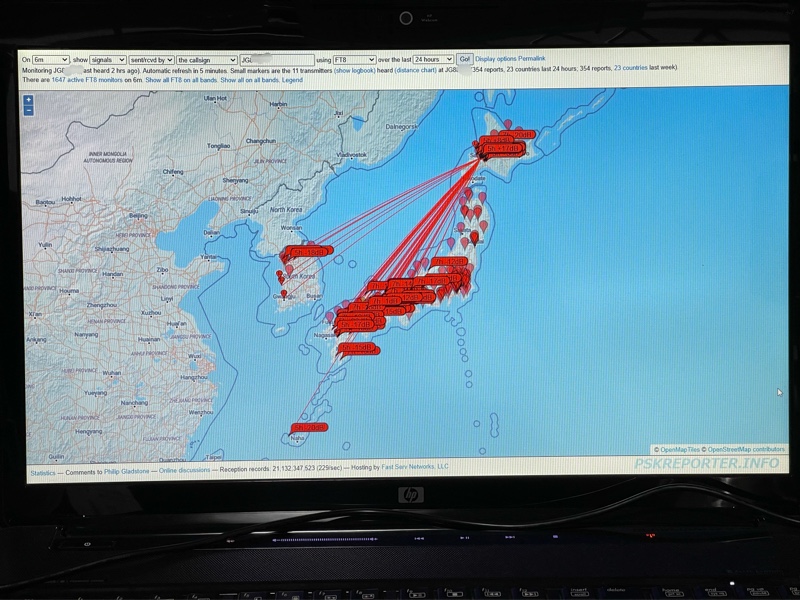

50MHz帯もほぼ国内ですかねー


５０MHｚ帯で交信出来たロケーションです
徳島県板野郡藍住町


とりあえず全バンドで試験操業の結果もまずまずでしたので、アンテナ📡設置の基本スタイルはこのカタチで行こうと思います🤗

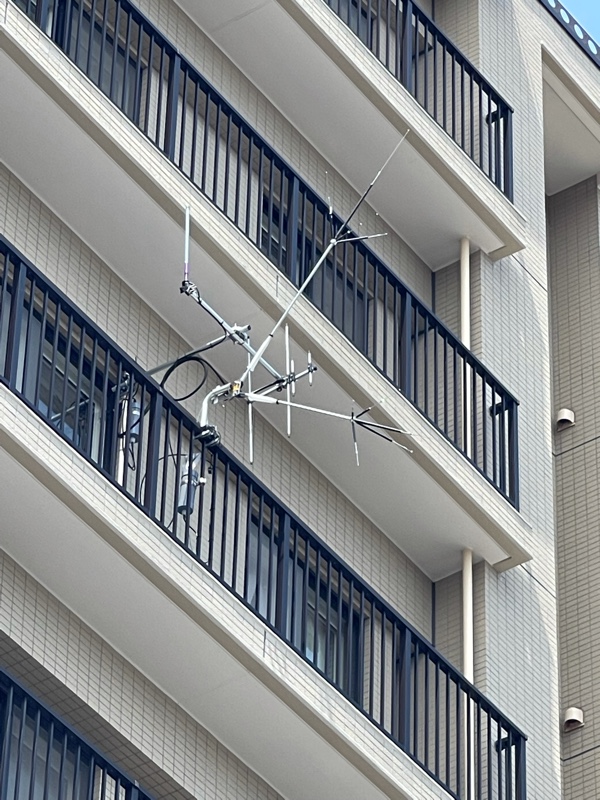

ただね、下から見上げるとかなり目立つのよね😅
既設の2m430ビームアンテナも微妙に外に出しましたがシンプルな作りなのでそんなに目立ちません。
同じ長屋の住民からチクられたらマジーなー😥
フェンスに布団干して叩いた人が居て他の住民からクレームになりましたので😭
布団は風で落下したりして危険なのと、干してる景色が建物の品位を下げるそうな😅

バルコニーは共用部分なので区分所有者が設備を設置出来ない規約だったような😅
でもね、CSアンテナ📡は個人で設備することになってるので堂々とバルコニーのフェンスに多数設置されてますがね😅

これいかに？？？




さて、このアンテナ📡は品位を下げるでしょうか？？

ψ(｀∇´)ψ←アンテナ📡に似てる🤣

私は研ぎ澄まされた美を感じるのですが😅
ちなみに見た目だけでなく、落下防止の安全策もちゃんと織り込み済みです👍


とりあえずアンテナ📡には色々悩みましたが先が見えつつあるのでホッとしました☺️

空を見上げたらなんかまだ夏じゃないのに秋らしい雲が…

トンボも？

自衛隊さんのヘリコプター🚁でした🤣


まだまだ未解決案件が山積しておりますが、気長にやっていきますね〜🤣
