ここ数日間、国際宇宙ステーション（ISS）から画像データが配信されるとの事です。

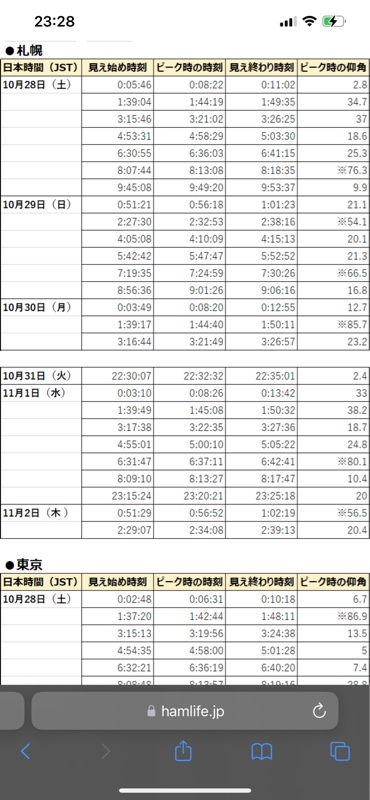

＜期間中のパス多数！ 日本時間の10月27日（金）夜から中断を挟んで11月2日（木）早朝まで＞145.80MHz（FM）で国際宇宙ステーション（ISS）からのSSTV画像送信に再チャレンジ

https://www.hamlife.jp/2023/10/25/iss-sstv-202310-retry/

という事で仕込みしました🤗
深夜早朝なのでとりあえず今回はハンディ機でセットアップ。



札幌で受信可能な時間帯です♪


ハンディ機にしたのは安定化電源を使用しないのでFANの騒音から逃れるためです。

果たして受信出来るか⁉️

先日ホワイトエンジェルさん謹製のキットをハムフェア北海道で購入してバイコニカルアンテナを2機作成しました。

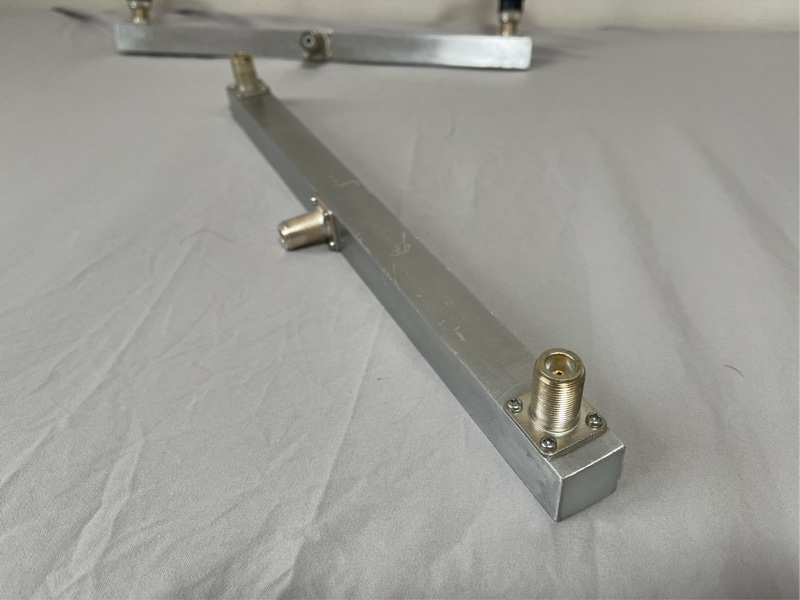

2機の理由はホワイトエンジェルさんからスタック仕様の話を頂き導波管を制作頂けるとの事で制作をお願いしておりましたが、完成したとの連絡を頂き取りに行って来ました🤗

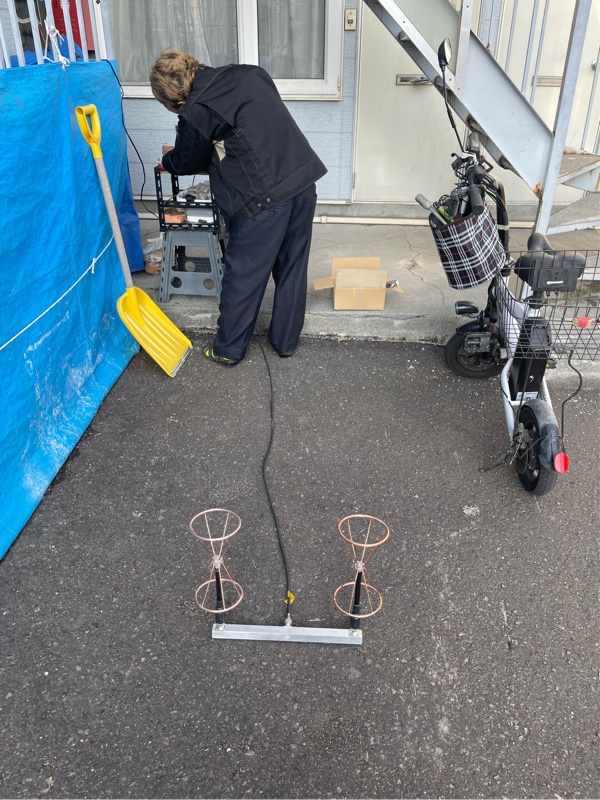

オーナーさんの計らいでスタック仕様の性能試験でSWRを計測頂きました。


実際は地面から離して計測しましてSWRは1.2位。
回転させると値が変化することから指向性アンテナになってる事も確認出来ました🤗


非常にノウハウが詰まったアイテムとの事で門外不出の技術の結晶だそうです♪


素人な私には馴染みのないN型コネクタが随所に散りばめられてます🤗


ちなみに自宅でアンテナ単体をnano-VNAで計測した時はSWR2.0位でしたがオーナーさんがリグを繋いで計測したら1.1位でした。2機とも同じ値だったので安心しました😮‍💨

このあとローテーターに設置する金具の製作やベランダから窓越しの同軸ケーブル引込みなどあるのでまだまだ時間かかりますがゆっくり楽しみながらやっていきます♪

今日はホワイトエンジェルさんと1時間ほど世間話をしててアンテナのことを色々教えて頂きありがとうございました🙇‍♂️

帰宅してほどよく北海道西海岸のみん友さんが近所に来られたとの事で5分ほどプチオフ会😆
気をつけてお帰りくださいね♪


さて、明日は今シーズン最後のゴルフ⛳️なので準備に取り掛かります🏌️‍♂️

前回に引き続き、スタック用でもう一つ制作しました(製作中の様子は前回を参照下さい🙇‍♂️)
https://minkara.carview.co.jp/userid/274499/blog/47282449/

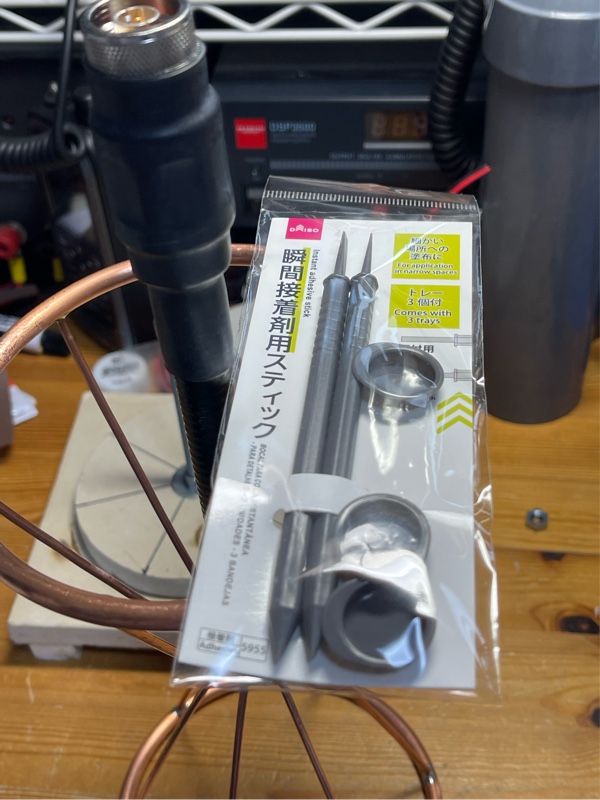

今回はエポキシ接着剤を充填する際のアイテムを使用。めっちゃ便利でした☺️


さてさて、今回は実際に装着してSWR測ってみました。

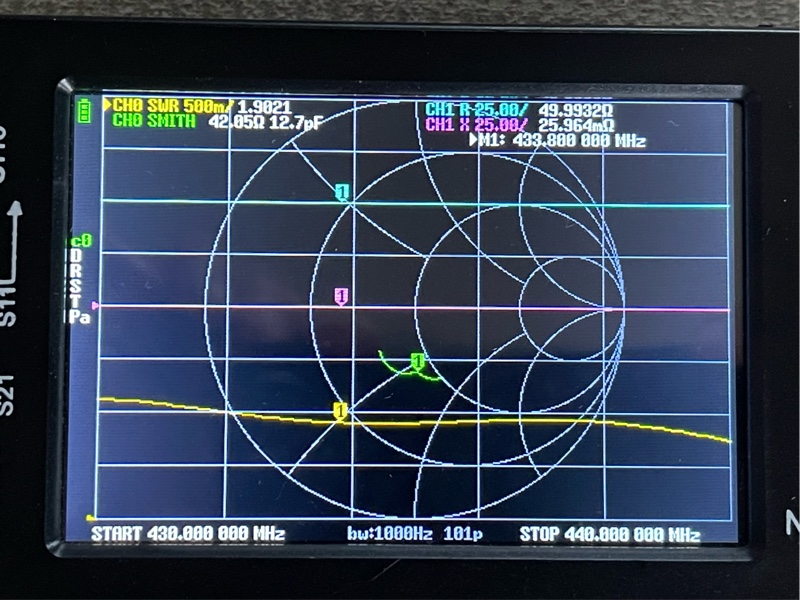

433MHzでSWR1.90でした。

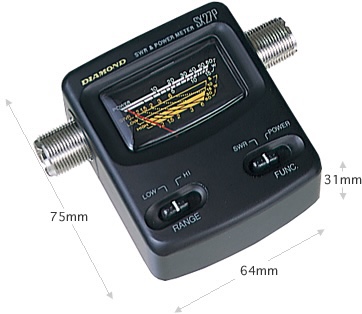

でも車載で常設してる簡易型メーターでは針が振れないんです。
どっちが正しいのやら…

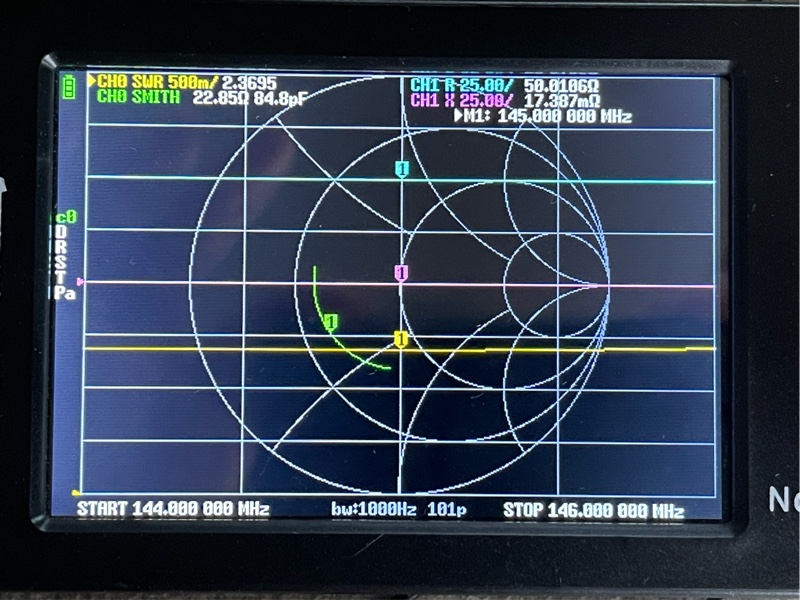

試しに145MHzだとSWR2.36。
このアンテナは430専用ですがチューナーかましたら使える感じ。
ちなみにエアバンドの受信は普通に入るし、APRSの144.64MHzで送信したら普通に使えました。
ホントはダメなんだろうけど😅

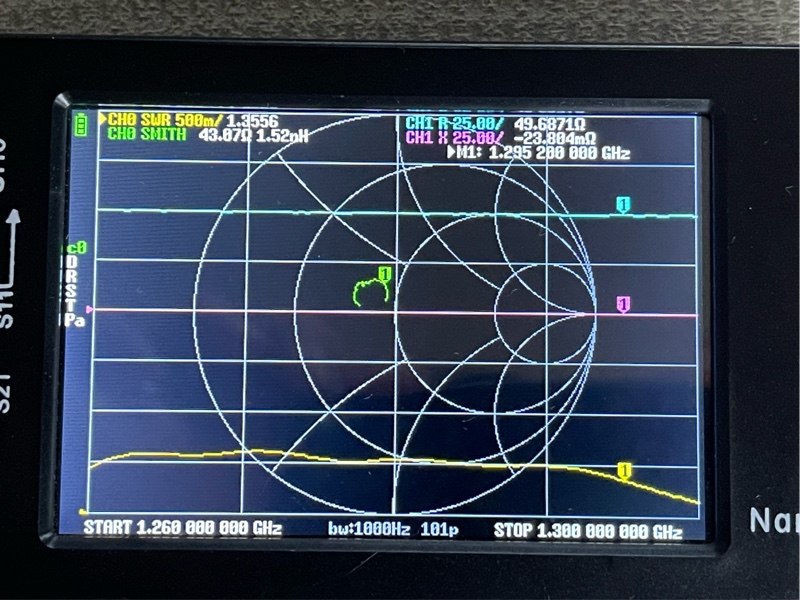

噂では1.2GHz帯も使えると聞いてたので測ってみました。
呼び出し周波数付近でSWR1.35と本家430より優秀な値😅


比較のために手持ちのSG7900で433MHzを測定したらSWR2.03とバイコニカルアンテナより悪化😅


2mはSWR1.34とまずまずな値。


ちなみにこのアンテナキットの取説を読むと「無調整、再現性重視」と書いてあったので前回制作分と今回制作分のSWRを測ってみました。

前回制作分　SWR1.62


今回制作分　SWR1.62


なんと！
素晴らしい再現性でした👍

先週オーナーさんから連絡があり、スタック用導波管制作キットが完成したのでいつでも取りに来ていいよーとの事でしたので来週末にでも受取りに行って来ます♪


しかしモービルホイップと違って、あやしさ満載な風貌の後ろ姿なので周りの視線が痛そう…

しかもデュアル装着のスタック仕様だと尚更あやしい😅


しかしこのアンテナ、何かに似てる…

これだ！

すゑひろがりず


ぽんポン🤣

先日ってだいぶ前の話ですが、台風の影響を心配してアンテナを一時退避したのですが…

いざ復活させようとしたらエレメントに貼ってあった各バンドのラベルが剥がれてるのがありましたので手直ししました。


テプラとか持ってないので手持ち在庫のインクジェット用のラベルフィルムを使って作成しました。


パソコンで画像作って…


印刷して…


カットして…


キレイになりました♪
耐久性はわかりませんがとりあえずという事で…


明日天気良かったら組み立てようと思います♪

以上、プチメンテナンスでした😅

先日開催された北海道ハムフェアで調達して来たホワイトエンジェルさんの430バイコニカルアンテナのキットをひとつ組み立ててみました🤗

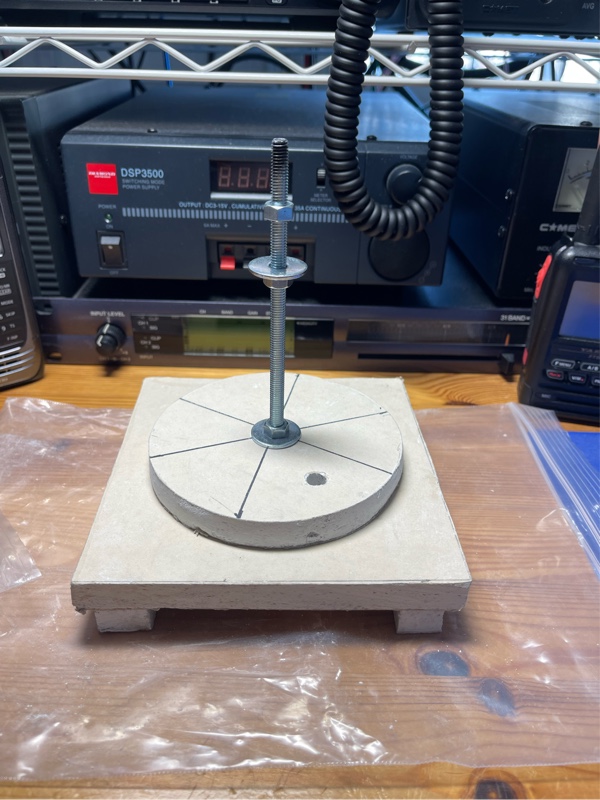

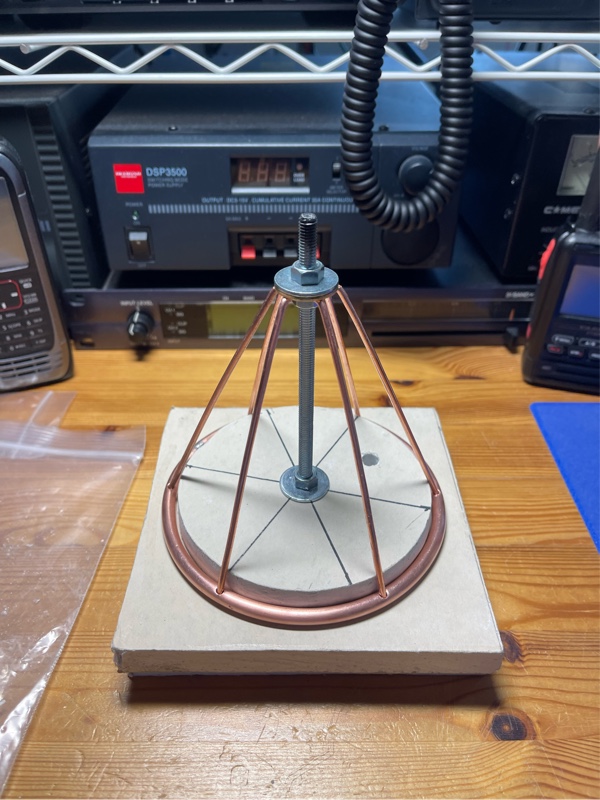

まずはアンテナ本体が複雑な形状で組み立てにくいので専用治具を組み立てます。
治具に固定したままハンダ付けできるように材質は熱に強い石膏ボードで作られてました。

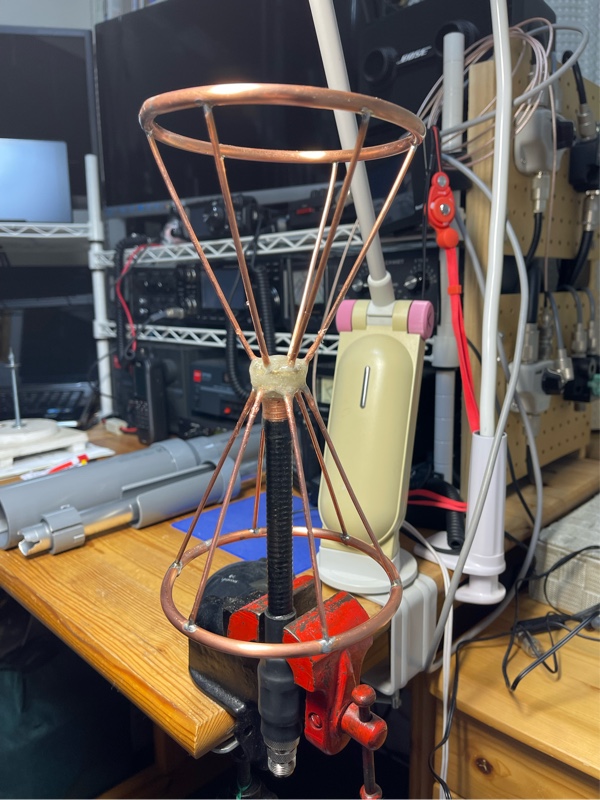

治具にアンテナの片側を仮組みします。


手持ちの60Wのハンダゴテでは厳しいと思い、ガストーチで炙りながらやりましたがダメだったので基本に返りハンダゴテでリトライ…


ハンダゴテでやったらいとも簡単に終わりました😅

上の天板リングのところもハンダ付けして片側完成です。


同様に組み立ててもう片方も完成です。


次は下側のコーンと同軸ケーブルのシールド部分をハンダ付けします。


そして上のコーンの天板リングに絶縁体を挟んで同軸ケーブルの心線を天板にハンダ付けします。


ハンダ付け終えたら上下の天板リングを2液性エポキシ接着剤で防水と補強兼ねて固めます。


試しにSWR測ってみたら433MHzで1.58でした。
室内なのと体動かしただけで変動するのであくまで参考値としてはまずまず👌


このあと1週間くらいおいて接着剤をしっかり乾燥させてからキレイに整形し、エレメントを磨いてからクリア塗料吹いて錆び止めします。


この430バイコニカルアンテナは無指向性ですが、もう一つ制作して、別注で頼んでる導波管を繋いでスタックさせます。
そうすると指向性アンテナになるそうです。
スタックさせたらこの簡易型ローテーターと組み合わせて遊びます🤗


さて、雪が降るまでに完成するかなぁ😊
