こんにちは、C-HR FANです。
先日、以下のようにJIYONG C-HR用 ローリング式(巻き取り式)トノカバー (Cargo cover) を海外通販で購入し取り付けた事を報告しました。
ただし、このパーツを購入するのは少し勇気がいったんですよね。
以下のAliexpressの商品ページに載せられていたものです。1枚目・2枚目はなんとなく
C-HRのようです。
ただし次の写真にはトノカバーしか映っていません。
えっ、これだけ?これで本当に取り付けできるの?不安がよぎりました。
そして続く写真がさらに私を不安の底に突き落としました。
こ、こ、これって伸縮性のバーなのか...?これでC-HRに固定できるのか???
さらに次の写真ではなにやら凹みのところに固定されています。っていうか、これは明かにC_HRじゃないし...。
こんな写真も載ってました。これもC-HRじゃない...。
これがC-HRのラゲージです。ハードカバーで覆われていますね。
そしてカバーを外すと、前方部はこのようになっていて、みなさんご存じのように突起の部分にカバーがひっかかるようになっていますね。
見てわかるように、C-HRは取り付けようとするパーツが収まるような凹みのような場所は全くありません。あるのは平らなパネルだけです。
こんな所にロール式のバーが固定できるのか?突っ張り棒じゃあるまいし...。
前述のようなロール式のバーが1本だけ来たらとても固定できないだろうな...?
やっぱり、やめようか...。
そりゃ無理だろ....。
とりあえず見送りました。
・・・・
翌朝、うーん・・・・
え、ええい、きっと何か固定用のものがあるはずだ...(根拠なし)。
ダメ元だ、ダメなら人柱としてひとネタ書けるぞ(馬鹿にされるかもしれない...)。
という事で購入を決めたのでした。
1週間後、パーツが到着です。本体パーツが入ってました。
しかし、本体と一緒になにやら付属品が入っていました。
説明書はありません。ただこれらのパーツが固定用のパーツだという事は一目瞭然でした。おそらく大きいパーツが前方部分の固定具で、小さいパーツが後方部分の固定部だと思われました。
前方固定具をロールバー本体の横の部分に当ててみるとぴったりはまるではないですか!固定具の角みたいになっている部分から上に引き抜くようになっているように思えました。
小さい方の固定具はロールを引き出した時に、ロール先端の横についている突起がはまるような構造になっていました。
したがってこれらの固定具を用いて固定するんだなと想像できました。
また商品ページではロールバーが伸縮するような構造に映っていましたが、届いたパーツは伸縮するような構造になっていません。なのでC-HRの横幅に合うのがわかりませんでしたが、実際C-HRでテストすると横幅はぴったりでした。
という事で次に固定具を用いてC-HRでちゃんと取り付けられるかテストしてみました。以下は助手席側での作業です。
これが前方部分の固定具です。
ロールバーからでてくるトノカバーですが、先端の横にある突起を後方固定具に引っかけて留めるようになっています。巻き出る部分が、指で示している元々のハードカバー固定用の突起の上に載るような位置にならなければいけません。
色々試したところ、固定具本体の上端部分(角みたいになっている部分の上端ではありません、固定具本体の上端です)を、ハードカバー固定用の突起の上端に合わせると良い事がわかりました。
固定具を合わせた状態で、3つあるネジ穴の中心にキリで小さい目印をつけました。
この後、ドリルで穴を開けていきますが、このパネルの裏には何があるか確認しようと思いました。
という事で、ラゲージルームの底の発泡スチロール製のボックスをすべて取り出して、
次にドア後方のパネルを取り外しました。
ウエザーストリップを外すと、サイドパネルが外れるようになります。サイドパネルはクリップで留まっているだけです。
サイドパネルを開いていくと、これから穴を開けようとする奥のパネルの裏に円形のパーツが見えました。
どうやらリアシートのシートベルトを収納しているパーツのようです。
したがってこのパーツを損傷しないように、ドリルで穴を開ける際にはサイドパネルを開いた状態で行う事をおすすめします。
次に、事前に目印を付けていたところにドリルで穴を開けました。最初1mmのドリルで穴を開けた後、徐々に孔径を大きくしていって最終的には3mmの穴を開けました。

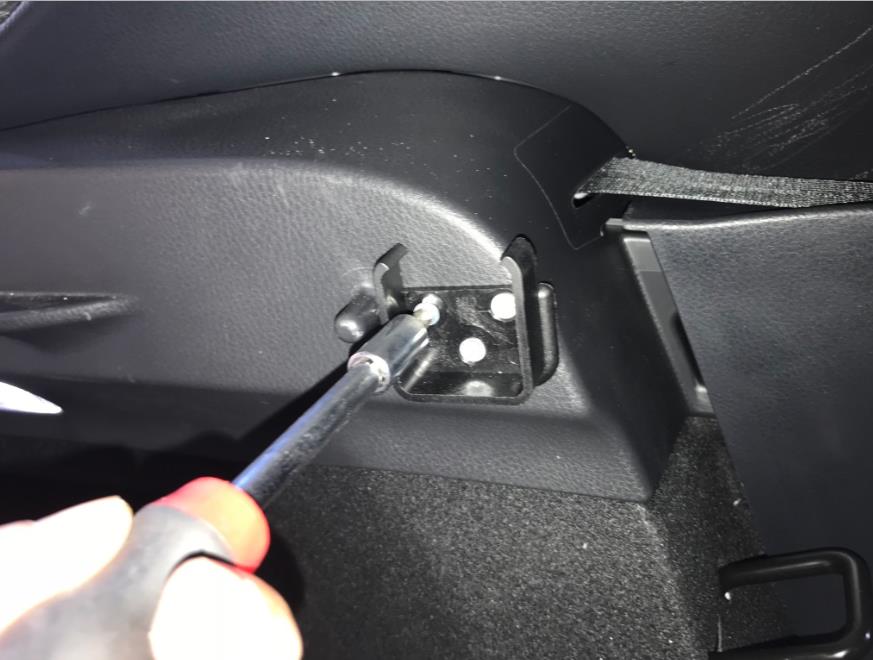

そして付属のネジで固定具をパネルに固定しました。
次に後方の固定具の取り付けを行いました。固定具は開口部が後方を向くように水平に設置します。
これも同様にキリで目印を付けた上で、3mmの穴を開けました。
付属のネジを締めて後方固定具の固定が完了しました。
最後にロールバーをセットし、ロールが無事広げられる事を確認し、作業を終了しました。購入時には取り付けられるかどうか不安でしたが、無事取り付けられて良かったです。
このようにして私の場合は無事とりつける事ができました。これから取り付ける方は参考になさって下さい。また購入を検討されている方はC-HRに問題なく取り付けられますので安心なさって下さい。
トノカバーを使用している様子の動画はこちらです。
VIDEO
本体の取り付けや取り外しの様子の動画はこちらです。
VIDEO
