さて(๑و•̀ω•́)وヘッドライト完成編です👏

また又次の日の朝

メッキのリム下部から2ミリの所にマスキングテープで養生をして接着剤を塗り込みリムを完全固定させます！前回同様プライマーを薄く塗り込んでの作業開始です( ´Д`)y━･~~


接着剤をグルっと大目に盛り付けて✋予め短冊条に切って置いた厚紙で接着剤を押え込む様に整えていきます( ｰ̀дｰ́)و


コチラもクルッと2周くらいで整えましょう°・*:.。.☆するとこんな感じになるはずです、暖かい場所での作業なので接着剤が表面硬化するのが早いから早めの作業が必要です(≧∇≦)b


この下部の小さな穴はレンズの間を1つだけ貫通しているんです、レンズ内の空気は熱が加わると膨らみレンズを押し出そうとしてしまいます！完全密封させると接着剤が剥がれ出すか？レンズが押し出されて割れるからです(⁎ᴗ͈ˬᴗ͈⁎)
配線を5センチくらいカットして、銅線だけを3本程度引き抜きその配線をクルクル1本にします🌀

接着剤を塗る時に予めレンズ内に入れ込みます！次の日にその配線を引き抜けば小さな小さな穴の完成です。

ごめんなさいね💦画像を撮って無かったので言葉だけになってしまいましたが…小僧もヘッドライトを同時製作しているので小僧の投稿をお待ち下さい！
(￣^￣ゞ



少しだけ小僧の製作途中の画像です(笑)


カナリの真剣作業です！後ろから面白い事を言い笑かしてやりましたわꉂ(ˊᗜˋ*)ﾀﾞﾊﾊ


イヤ～それにしても…
なんて不器用なんだ…それでも鈑金屋か💢💢



怒りながら私のアドバイスは続きます…



そして小僧が立ち上がった瞬間‥



なんて事でしょう！こんな事が今起こるのか❓





小僧は私に向かってとんでもない爆弾を仕込んでいたのです〰💣💥




≧(´▽｀)≦ｱﾊﾊﾊケツ破れとるがな(笑)

コヤツはシッポが生えてるのでしょうか??

サイヤ人パピですね(爆)




次の日の夜

仕事を終わらせ急ぎ作業開始です！
とにかく寒い((((；ﾟДﾟ))))とんでもない寒さ💦

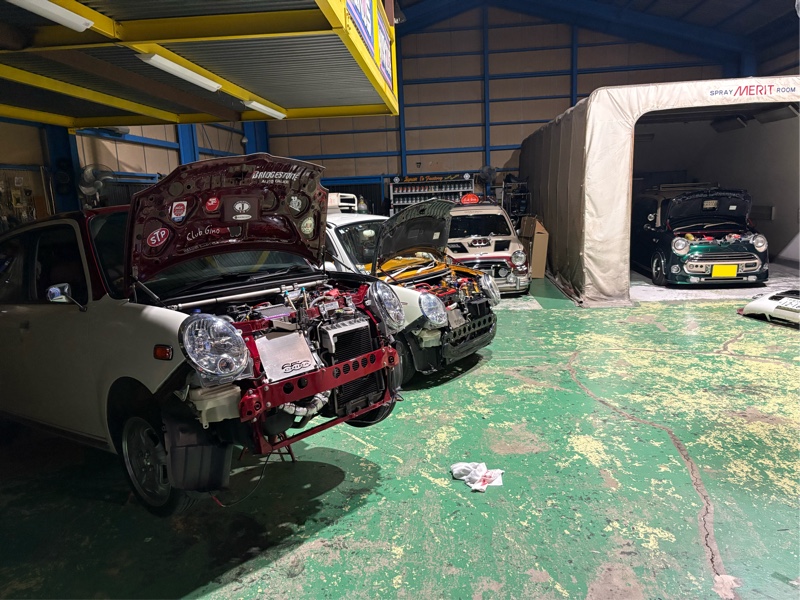

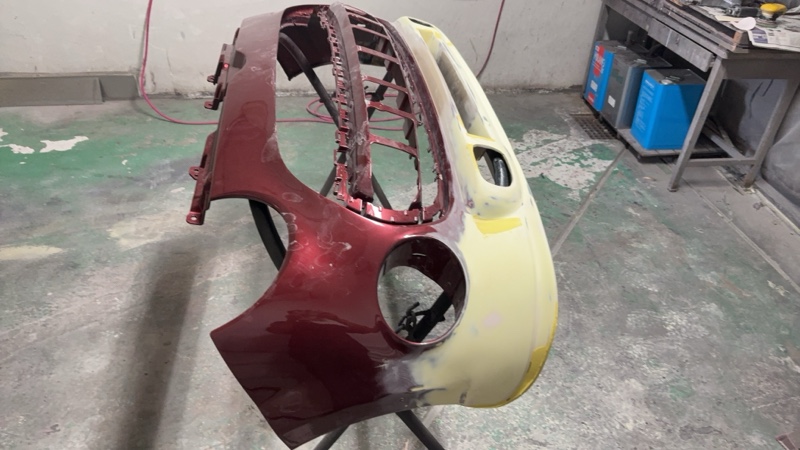

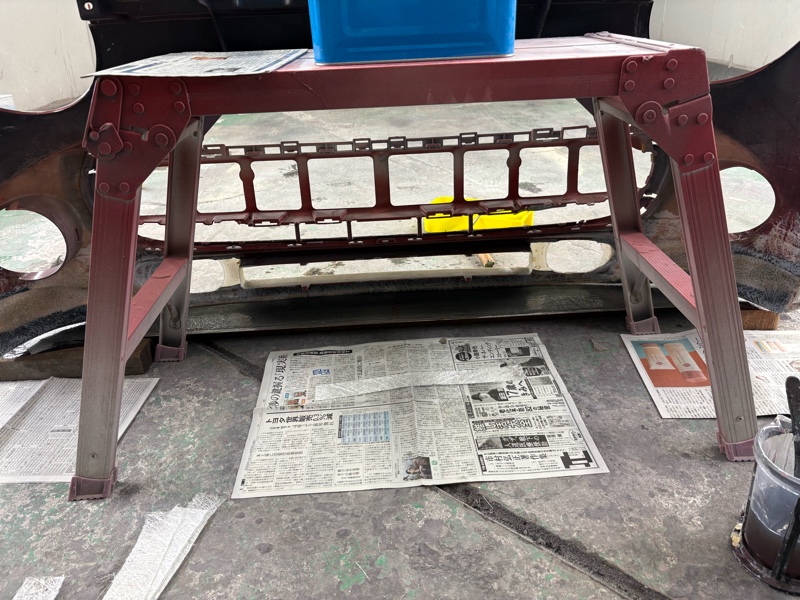

バンパー摘出完了(*`･ω･)ゞ


久しぶりにエンジンルームを見ましたが、いい感じに仕上がってます(*^^*)


急ぎ作業しますがとにかく手がカチコチ✋

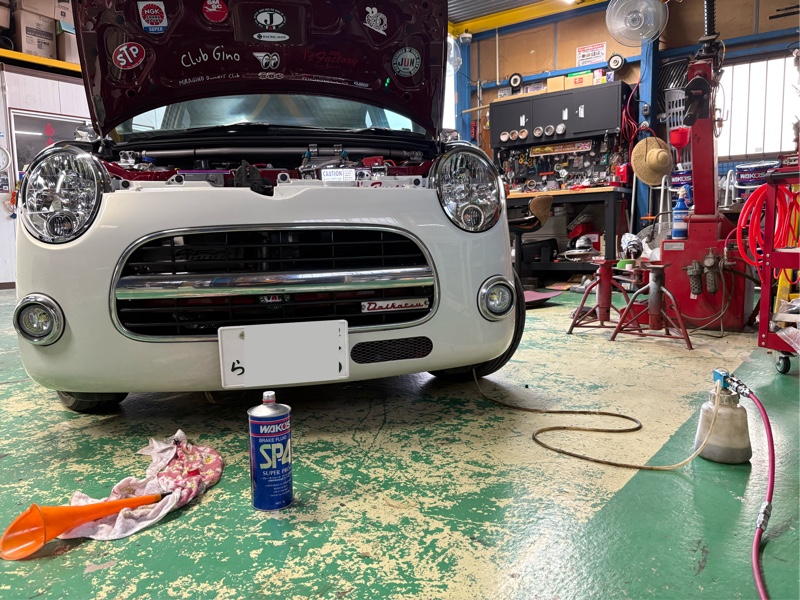

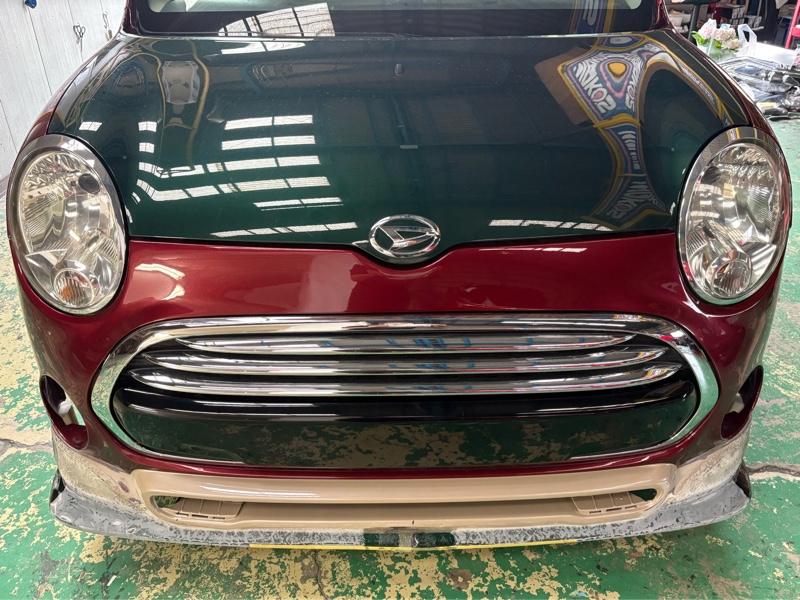

ヘッドライト装着完了(*`･ω･)ゞ


バイザーは裏側を削らなければ付ける事ができないので今日はここまでにしたいと思いますｻﾑ:( ;´꒳`;):ﾌﾞﾙｯ


良いクオリティです！


タバコをくわえ点灯( ´Д`)y━･~~

よし完成！急ぎ帰りますm(_ _)m


次の日の昼

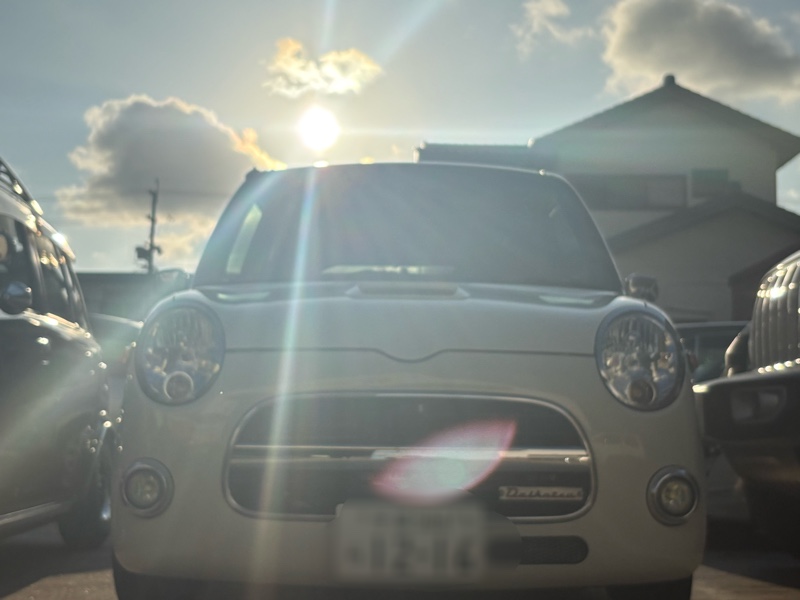

(๑˃̵ᴗ˂̵)و ﾖｼ!光軸調整に行こう！

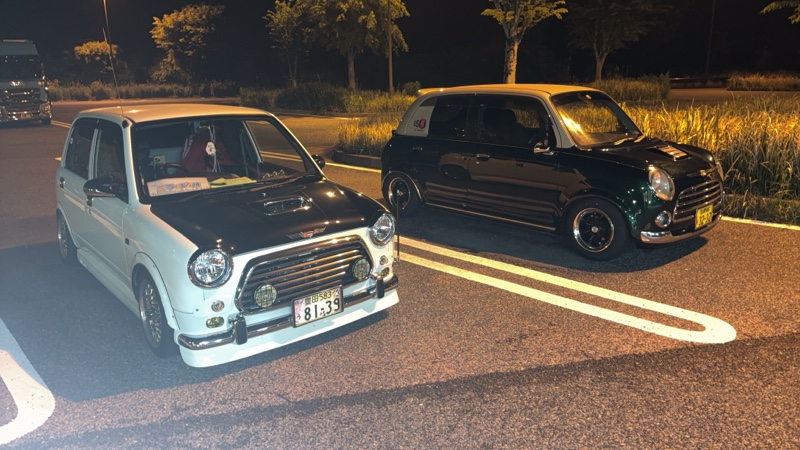

久しぶりにカフェオレ君とドライブです！


光軸作業の開始です！ヤマト号はビッシリエンジンルームですがカフェオレ君はなんとも整備しやすい(笑)

光軸調整を終わらせて急ぎ工場に戻ります💨


無事バイザーを削り込み装着完了



´Д`)ﾔｯﾄ‥できた～♡



最後までご既読ありがとうございました(⋆ᴗ͈ˬᴗ͈)”
次の投稿はダッシュパネルかなぁ～....？


(*´∇`)ﾉ ではでは～

さて(๑و•̀ω•́)و寒いですね～ﾀﾏﾗﾝです(笑)

ヤマト号のヘッドライトは取り付け完了✌️後はVWの刻印入りの異型バイザーを取り付ければ完成です！

取り敢えず今の状態をパシャリΣp📷ω･´)

この状態だとお目目がパッチリ過ぎて何かシックリこない… やはりバイザーはダブルであるべき(笑)



純正OPのバイザー内側を削り、取り付けした時にピッタリになる様に仕上げて見ました画像が…
＼_(･ω･`)ｺﾚ！ 私のイメージにドンピシャリな使用になりました。



以前ヤマト号に付いていたル－カスライトですが、このまま倉庫に保管してしまうには実に惜しい1品‥

もう1つだけ製作してカフェオレ君に取り付けをしようと考えました(*^^*)


私が物作りをやり出すと！決まって工場に来る奴がいます…そう…小僧です(笑)

この画像の方が長髪になると双子か？と思うくらいソックリなんです(笑)

本人も認めているくらいなんですよ(笑)


まぁ奴はほっといて作業開始します…



ルーカスは裏の反射板が巻き込み型になっていて、ガラスレンズを覆うような造りになっている為矢印の所を取り除かなくてはレンズを外す事は出来ません。

こじると割れるし…どうしたもんやら( ˘•ω•˘ )


ならば！裏側の角の部分だけ少しづつ削り、剥がしてしまえば良いじゃないと作業開始です、慎重に角の部分だけ削らないと直ぐ隣にはガラスレンズがあります💦ベルトサンダーで全集中……


で?( ˙-˙ )！

2つともパカりと無事完了(*`･ω･)ゞ





反射板は完全に死んでいます(笑)コレではどれだけ明るいLEDを入れたとしても光は反射せずに暗いままですよね（т-т）





レンズとスリ－ポイントを綺麗にしてタオルの上に置いて初めて気が付きましたよ！このレンズはガラス自体にブラウン色が入っていてなんとも言えないカッコ良さ‥

( *˙ω˙*)و 今のキティデベソが飽きたら…
コチラにしようと心に誓いました❤︎



前回同様、今回も純正ヘッドライトを使って製作します！から割りはせずにガラスとガラスをくっ付けると言う方法で製作します(*^^*)

みん友さんでもやっている方を見かけましたが、外れんかなぁ？と少し不安もありやりませんでしたが、よ～く考えたら私‥何百台とガラスを車にくっ付けて来た鈑金屋(笑)

どうやったら完璧な作業が出来るかを考えれば良いじゃない……で?( ˙-˙ ) 考えがまとまり1作目は完成したんです✨



( ﾟｰﾟ)ｳ ( ｡_｡)ﾝ完成はこんな感じかなぁ～
このル


このル－カスはレンズとレンズの間に丸いガスケットが入っています、ガスケットの両面に液体ガスケットを塗り1日目は終了‼️

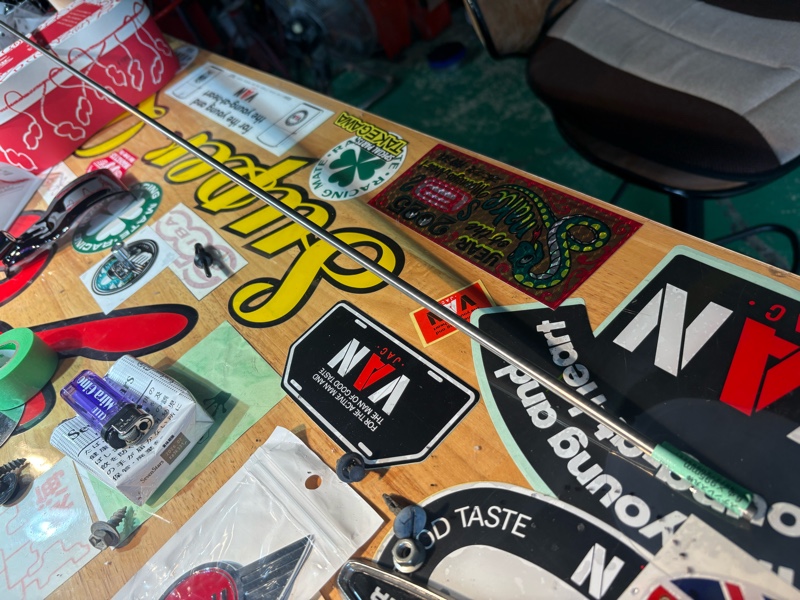

この状態の時、ステンレス製のワイヤ－を差し込んでライト下部に小さな小さな穴を空けときます！この作りをする時は必ずやらないといけません！
完全密封する為レンズとレンズの間に入った空気が膨張するからです‼️膨張した空気はレンズを押し出してしまい、外側のレンズが外れてしまいます！

ワイヤー1本程度の穴ならば！下側に持って来れば水やホコリは侵入しません( ｰ̀дｰ́)و

この作業は自己責任でお願いいたします、途中作業の画像を全て載せる事が出来ません、完璧な逸品にする為に途中作業でガラスの足ずけ作業やら処理の仕方、様々な作業があります…ｽﾝﾏｾﾝm(_ _)m


さて二日目に突入します！

この状態でレンズはくっ付いていますのでズレる心配無く作業ができます！1日置いたのは作業性アップの為です(*^^*)
ココからはガラス脱着する時と同じ作業です、接着面をよく脱脂した後プライマーを薄く塗り込んで行き良く乾かせます。




次にこの黒キャップの溶剤を塗り込んでいきます。


密着性の問題もありますが光を遮断させる役割りもある優れ者です。

力を加えずサァ～と塗るとスジができず綺麗に塗る事ができます！必ずサァ～と塗って下さい、シャ～と塗るとスジができて光が漏れます☝️( ´Д`)y━･~~


丸の所はガラスの面に合わせた曲げ加工済みです。
矢印の所にガラス用の接着剤を塗ります！角に5ミリほど盛り上げて塗ると良いです。リムを装着した時に接着剤が押さえられて伸び☝️丁度良い感じで仕上がると思います。


ドッキング開始します(*´艸`)


リムを均等に押さえ接着剤を馴染ませます🍀*゜
この日はこれにて( ˙ﾄ˙ )ﾄﾞﾛﾝｯ


次の日の朝( ﾟ∀ﾟ)ｳﾋｮｰ!!

矢印の所は目視できないくらいにピッタリですが水は侵入する為液体ガスケットを塗り込んでいきます。



液体ガスケットをキュッと縁に打ち！小指でクルリンパすると完璧な仕上がりになるでしょう( ｰ̀дｰ́)و

クルリンパするのは2周くらいで仕上げて下さい、
この時、力加減を間違えると悲惨な結果になるのでお気を付けて(*´︶`*)ﾉ




では今回はこの辺りで(ﾟ∀ﾟ)…





(*´∇`)ﾉ ではでは～

ﾃﾞﾊ( ﾟдﾟ)ﾉ 前回の続きをハリキッテ参ります！

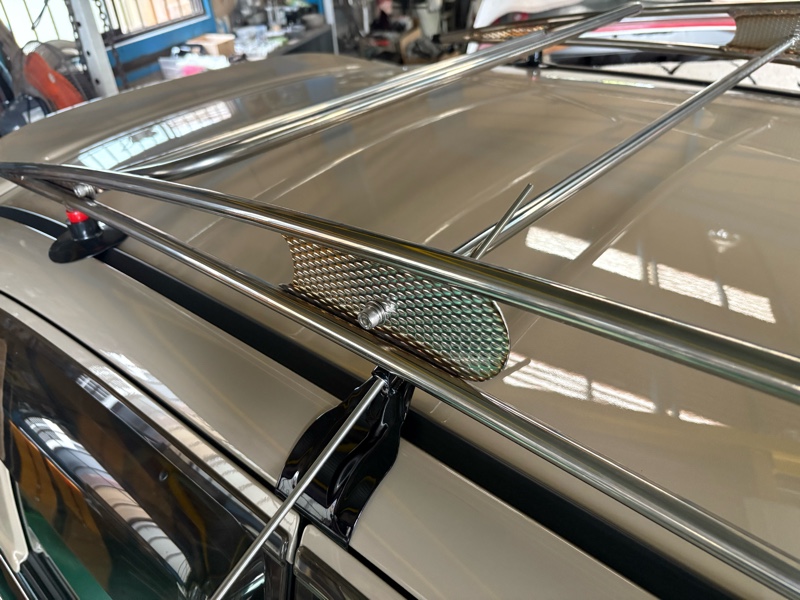

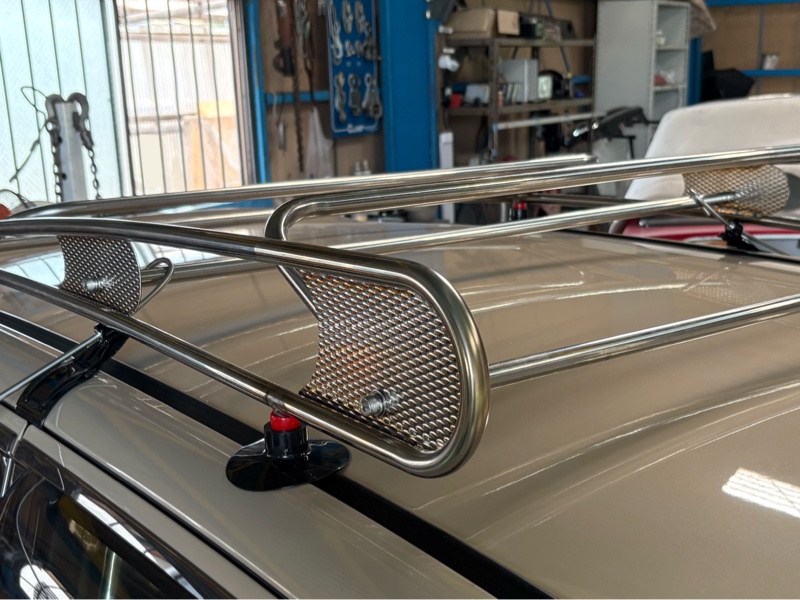

前回はプレートのデザインを投稿させて頂きましたね！今回はプレートのブラケットを作らなければいけません、私の650みどりちゃんはキャリアの赤マルの所にステ－が溶接されているのをお気ずきでしょうか？
いつでもプレートを設置出来る様に、台座は既に作ってあるんです！準備万端ですね(*ﾟ∀ﾟ*)


(*´艸`)カッチョイイっす(笑)

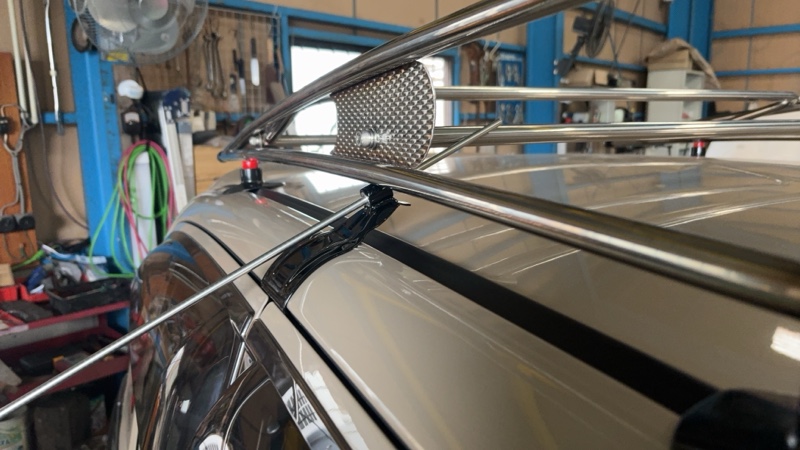

よく見ると分かると思いますが針金が見えますか？

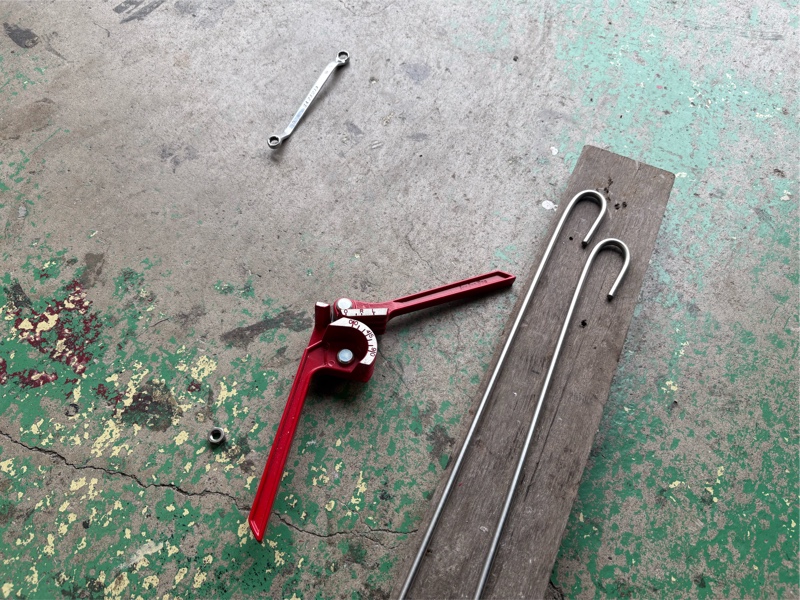

角度付きステンレス板を作る時は！針金を使って完璧な角度合わせをすると簡単に角度プレ－トが作れます、お試しアレ～(*´艸`)


針金に合わせてエンボス板をひたすらクネクネ曲げまして～♡ブラケットが完成しました(*´ω｀*)

矢印の所はアクリル板に合わせて削ります。丸印の所はアクリル板固定出来る様に穴を開けますね～


プレート下側のステンレスの板がはみ出しているのでアクリル板に合わせて削ります( •̀ᄇ• ́)ﻭ✧


コチラもアクリル板上側のステンレスの板がはみ出していますので削っちゃいますね(*^^*)


下側の削り作業が終わりました(*^^*)


上側の削り作業と穴開けも完了(*`･ω･)ゞ


アクリル板ブラケットの裏側になります。


( ´Д`)y━･~ステーをキャリアプレ－トに仮合わせしてマジックで印を付けます、本当は穴開け作業をすると切粉が飛ぶのでキャリアを外して作業しなければいけませんが…

微調整しながらやりたいので今回は取り付けしたまま作業しますね～(笑)


このままだとアクリル板に水が侵入しています…
ダムを潰してガスケットを作りたいと思います。


この黒いスポンジはダムシ－ルと言ってガラスの取り付け時に接着剤がはみ出ない様にする為のスポンジテ－プです。防水対策になりますので、あらゆる所に使っています(*^^*)



(｢･ω･)｢ﾎｲ完了！ 6箇所のボルト止めと2箇所のリベット止めです、万が一ネジが外れてもリベットで脱落しませんね(๑˃̵ᴗ˂̵)و ﾖｼ!



取り付けをしたら1晩バイスプライヤーで圧着します、コレをする事によってスポンジが潰れてガスケット代わりになるんです(　˙▿˙　)☝
アクリル板は二枚重ねになってますので、水の侵入を防いで頂きます✋



屋根からアクリル板まで2センチ！


コレでブラケットもガッチリ固定で外れる心配は無いですね～( •̀ᄇ• ́)ﻭ✧


Theシンプルな色ずかいにして大正解💮
とんでもなくオシャンティーなプレートが完成しましたよ～👏(*^^*)


全体図…(*´д`*)ﾊｧﾊｧ



(*´Д｀*)既に650ミラジーノではありません(笑)




(*´∇`)ﾉ では……




もう逸品…(笑)


以前プレ－トをデザインした時に、みん友様から有難いご意見を頂いたんですよ(*^^*)

ソレはプレ－トの色付きバ－ジョンです、キャリアプレ－トは色を入れずシンプルに仕上げたかったのでこの配色に決定しましたが！リアゲートの右下エンブレムは色付きのプレ－トが似合う♡

ステッカーを作り貼るだけでは‥洗車する度に少しずつ剥がれてしまう💦

( •̀ᄇ• ́)ﻭ✧ならば！薄いプレ－トに貼り合わせクリヤ仕上げをしてしまえば…♡

早速！プレ－トを厚さ1ミリで作りステッカーを貼り合わせました( *˙ω˙*)و ｸﾞｯ!


100%完成しましたらまた投稿させて頂きますね～


お楽しみに(￣^￣ゞ




ではでは(*>∀<)ﾉ))またねー👋

さて(๑و•̀ω•́)و皆様年末はどうお過ごしでしょうか？
毎朝寒いと言うより冷たい朝ですよね～

私は寒さにとても弱くたまらない日々を過ごしていますが…皆様はどうでしょうか？体調管理には十分注意してお過ごし下さい(⋆ᴗ͈ˬᴗ͈)”


ん～そう言えば（´-`）.｡oO
650みどりちゃんにはキャリアプレ－トがありませんなぁ～早よ作らねばと思い.少しずつパソコンをポチポチして画像をインプット(*´艸`)



700の車体にはチュ－リップのプレ－トを設置してありますが✋650には少し合わないかなぁ～
う～ん何か違うなぁ( ﾟДﾟ)ﾅﾆｶ?


とてもお気に入りのデザインですが…650はこのチュ－リップでは無いな~…(( ¯-¯ )



画像を探しまくって4つ程候補を絞りました✋更に1つに候補を絞り…



(*ﾟﾛﾟ)ﾊｯ!!ﾋﾗﾒｲﾀ!!



今回650には＼_(･ω･`)ｺﾚ



太陽と月…良いですね～(*´꒳`*)




太陽と月の意味は調べるとこんな感じでした(*^^*)



明るく、エネルギーをくれる太陽は
圧倒的な存在感と未来を切り開く力があります。

ハワイでは太陽は「命を育む存在」「希望を照らす光」として大切にされてきました。
海や植物、人々の生活は、太陽の恵みによって支えられています。

ハワイ語で太陽は「Lā（ラー）」
ポジティブな力・活力・成長・成功を意味し、
その力強さから古来より男性の象徴として表されてきたそうです。

ですが、太陽のみではその力強い熱量から、
大地を荒らしあらゆる生命を脅かす脅威ともなってしまいます。




また、月は満ち欠けを繰り返すことから
「再生」「新しいスタート」といった意味が込められています。

太陽の力と月の力があってこそ
この世は成り立っているということですね。

太陽と月は「陰と陽」、ふたつでひとつ。

どちらか片方が欠けてしまうと、
世界の均衡が崩れてしまい成り立ちません。

互いの存在があるからこそ、
世界は美しく、完全になる。

対照的でありながら深くつながりあう存在。

それぞれが「陰陽（いんよう）」を表し、
バランス・調和・パートナーシップを意味します。

ハワイアンジュエリーの太陽と月モチーフは
2人の絆を象徴するペアジュエリーとして人気です。

ご結婚指輪の内側刻印にさりげなく入れて

「互いを照らし、互いの存在があるからこそ、輝く」
そんな想いを込めてみるのも素敵です…

私とジ－ノ！この様な関係になればもっと素敵な逸品ができる事間違い無しです。



と…とにかく+｡:.ﾟ(*ﾟOﾟ *).:｡+ﾟ素敵です。




そんなこんなで出来上がったデザインがコレ°・*:.。.☆°・*:.。.☆°・*:.。.☆



最高です( -᷅ ̫̈-᷄ )𐑲𐑲𐑲✧
最初のイメージはチ－ム名…非常にカッコ可愛いデザインでした(*^^*)


が…


もうこのロゴはもう使えません（т-т）
残念ですが少し変更して見ました👀





(｢･ω･)｢ﾎｲ…



ある方のご意見を取り入れコレに変更して見ましたが…コレはコレで中々良き(๑•̀ㅂ•́)و✧


こっちのデザインで製作を進めたいと思います！今年完成は多分無理かなぁ～まだ業者さんの車が沢山あるし、早よ遊びたいなぁ～（т-т）ｶｴﾘﾃ~


今年もあっという間に明日明後日の後2日‥皆様体調管理には十分注意して👍新しい年を迎えましょうね～(´▽`)ﾉｶｾﾞﾋｸﾅﾖ~☆




(*´∇`)ﾉ ではでは～ﾏﾀﾈ~♪

さて(๑و•̀ω•́)و寒い日が続きますが皆様🤝
体調など崩されてませんか？年越しまで後少しです！

寝たきりの年越しは避けましょうね(⋆ᴗ͈ˬᴗ͈)”

私はと言うと…今年中に出す仕事はいち早く終わらせて、年初めに納車できる様に残りの仕事をボチボチやっております(；´Д｀)ﾄﾎﾎ…

年初めの予約が1つの業者だけで10台以上‥残っている車をやっつけないと来年早々からエライ事になってしまいますからね（т-т）




(´Д｀)ﾊｧ…疲れた…



ヤマト号の室内はとにかく落ち着く！良くこんなもん作ったなぁ～と毎回乗る度に見とれてます(笑)

気晴らしにヤマト号で帰宅しようと室内を│•̀ω•́ )ｼﾞｯ…
そう言えば…みどりちゃんのインパネ材料揃ってたなぁ～（´-`）.｡oO…2階から下ろして置こうと思い✋事務所に下ろして眺めまくります！


…


とりま(≧∇≦*)帰るの辞めました！(笑)



とにかく眺めまくります…大体の完成予想図が出来ましたので工場に移動してまた又又眺めます…


う～ん…とにかく余分な所をカットして仮合わせをして見よう！


650メ－タ－の内側にはこのような黒いパネルのありますがクチバシ状になっているので先っちょが邪魔して角度が合わせられません💦

真っ直ぐカットしたいんですが中々上手くいかないですよね、私は塩ビパイプを輪切りにして下側だけカットして１箇所をフリーにしています(*^^*)

こうゆう時は近いサイズを当てがい、細いマイナスドライバーで印を付けるんです！後はカットするだけ✂️


簡単でしょ( *¯ ꒳¯*)


コレで中側は一先ず終了（￣□￣；）ｻﾑｲ！



続いて上側のパネルの製作です！上側のパネルはPAOのメ－タ－枠です、真上から見ますと矢印の所が出っ張っているのが分かりますね👀

既に左側は削ってカットしてあります✂️右側の所も削ってカットしてしまいます✂️(*´ω｀*)




さて(๑و•̀ω•́)وくっ付けますね🍀*゜
今回は1枚貼りをしません、何故かと言いますとFRP乾燥後に1度削り込み丸の上にMINIのメッキ枠を移植するからです(*´꒳`*)



綺麗に丸みを付け、浮きが無い様に繊維を崩しながら馴染ませます！


こんな感じで仕上がりました…



…で?( ˙-˙ )次の日


余分な所をカット✂️

仮合わせして見ましたが型崩れなくピタッと固定👀

裏側の爪4箇所は残してあるのでカチっとハマる設計です！更にネジ穴も潰してませんので2本のネジで固定可能です(๑•̀ㅂ•́)و✧

はい✋私ドキュンと飛び出すデザインが大好きなんです(笑)(*´艸`)

更に枠としてMINIのメッキ枠を仮合わせ～♡



丸い所なら均等に穴を広げて終わりですが650のパネルは湾曲してます( ･ὢ･ ) ﾑﾑｯ
削り過ぎない様に慎重に°・*:.。.☆

スポッと入る位まで削り込み下側はフラットにします、そうすると上側が口を開きますね( ˙꒳​˙ )


( -᷅ ̫̈-᷄ )𐑲𐑲𐑲✧
その部分を作れば完璧だと思いませんか



ひたすら削る事1時間……


つ……(｡´-д-)疲れた。。


腰が砕けそうなくらい激痛ですよ💦


(´Д｀)ﾊｧ…やっと終わった～ エアコン吹き出し口は１箇所だけ元から更にドキュンとさせてあります！


ドキュンとはコイツの事です(笑)


……(。´･ω･)ん?



(*ﾟﾛﾟ)ﾊｯ!!
しまった！エアコン吹き出し口はもう1つあった事を忘れとったがな～(笑)

もう明日にしようと片付けをしてましたが…


気になる…とにかく気になると言う事で作業開始致しますm(_ _)m


最後の1つがとにかく難しい( ˘•ω•˘ )MINIの吹き出し口を入れようとしましたが…650の1番左側のパネルは小さ過ぎギリギリサイズ♡
この画像まで削り込みましたが…本当にギリギリ過ぎてFRP貼れるかなぁ？

((ﾟ艸ﾟ)ﾌﾌﾌ…私‥貼れるんです(笑)



でも本当にギリギリ💦上側の隙間を作りますね～♡

インパネは今年中には完成は無理(>_<)

……


……



|´-`)ﾁﾗｯ‼️
ここで今年中に絶対やりたい事をやって見ます🍀*゜

何をするかと言うと…ガラスなんです(笑)

元付いてた硝子は傷が多く前が非常に見づらい！
視界を確保する為に社外ですがボカシ入のガラスを購入しました♡(*^^*)

そのガラスに緑色のスモークフィルムを貼り合わせドッキング！



こんな感じになりましたよ(* 'ᵕ' )☆



私は硝子を付ける時の位置決めのクリップは使いません！使うのはモ－ルだけ…全て一発作業なんです(笑)


な～んだ(」ﾟдﾟ)」？銀ちゃん？
タダのガラス交換ですか～




…と思う方もいらっしゃるかと思いますが…




(ΦωΦ)ﾌﾌﾌ…違うんです…


先ずはガラスをのーせー\(´ω` )/››‹‹‹‹\( ´ω`)/››てー

この時完璧な場所に位置合わせして下さい。




ﾄﾞｫｫｫｫｫｫ━ ٩(ˊﾛˋ*)و━ｫｫｫｫｫｫﾝ!!!

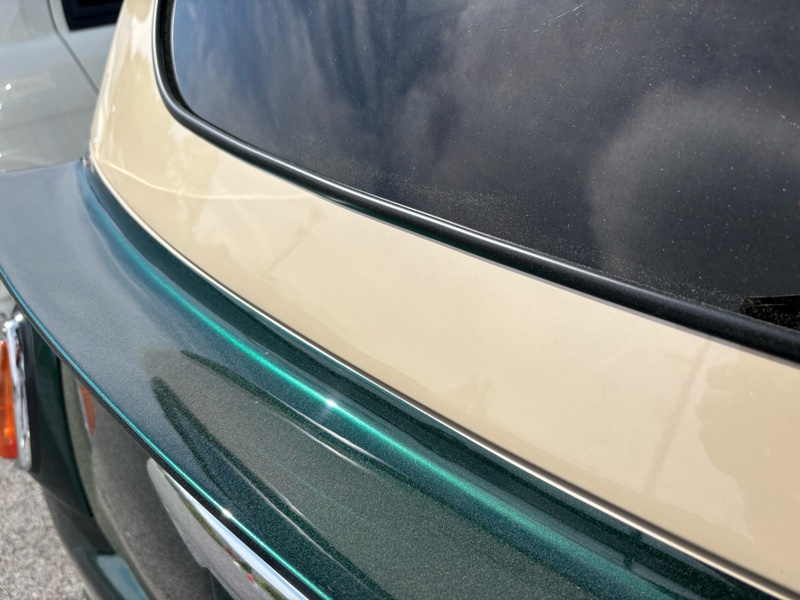

モ－ルが違うの分かります？超ジャストフィット‼️


650はガラスモ－ルが細く貧弱なんです(笑)

私650のモ－ルが好きでは無く、少し太い耳付きモ－ルが好きなんです♡画像でも分かるようにコレ♡

700のガラスモ－ルなんです！接着剤の盛り方と高さ調整！微妙な上下左右の合わせを出来れば700のガラスモ－ルは付ける事が可能です！

話しは逸れますが、PAOのガラスモ－ルは廃盤で出ていませんが！この技術があれば付ける事が可能なんです(*´艸`)ﾌﾟﾌﾟ

コツはガラスを置いた時に抑え過ぎず余り車体側に押さない事°・*:.。.☆ゆっくり慎重にね(◍´꒳`)b



(⁎•ᴗ‹｡)ﾈｯ＊‥完璧でしょ💯💮


メ－カ－は古い車の部品は直ぐに廃盤しますが、そんなの私には通じません(笑)無きゃ何かで応用しましょう💪出来ないでは無くやるんです(*^^*)

こうゆう考えを持った職人が増える事を…私は願うばかりです。最近では金儲けばかり考えたチンカス職人が後を絶ちません、時代の流れですかね～(笑)

小僧はそんな職人にはなって欲しく無い為、道を記しています、毎日怒られ続けて早2年✋良き鈑金道をゆっくりですが歩んでいます…


まぁ(*´罒`*)後10年くらいかなぁ(笑)


話しが少し逸れましたが余談はこの辺りで…



本当に視界が綺麗に見やすくなり気分最高👍

今年.私の作り物はここまでとなりますが…又来年早々に続きをご紹介させて頂きます(*´꒳`*)ﾐﾃﾈ~♡


(ヾﾉ･∀･`)ｲﾔｲﾔ今年も良く働きました～
今日は31日！午前中は仕事ですが昼から1人で大掃除🧹



後少し…୧(୧ˊ͈ ³ ˋ͈ )꙳ハリキッテ参ります💪💪✨✨





(*´∇`)ﾉ ではでは～ﾏﾀﾈ~♡
